教科版九年级上册1 欧姆定律当堂达标检测题

课时5.1  欧姆定律（备作业）（解析版）

1.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（　）。

【答案】B。

【解析】由欧姆定律可知，电阻一定时，流过某定值电阻的电流与其两端的电压成正比；观察分析图象，图中两个量之间成正比关系，看选项中哪两个量的关系与图象中的相符即可。

定值电阻的阻值不变，由欧姆定律可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其I-U图象是一条过原点的倾斜直线，所以B符合题意。故选B。

2.根据欧姆定律公式I＝U/R，可导出R＝U/I，关于此公式，下面说法正确的是（ ）

A. 导体电阻的大小跟导体两端的电压成正比

B. 导体电阻的大小跟导体中的电流成反比

C. 导体电阻的大小跟导体两端的电压和通过导体的电流无关

D. 当导体两端电压为零时，导体电阻也为零

【答案】C。

【解析】当导体中电流一定时，应该是导体两端电压跟这段导体的电阻成正比，而不是导体电阻的大小跟导体两端的电压成正比；

导体两端电压一定时，电流跟电阻成反比，而不是导体电阻的大小跟导体中的电流成反比；

导体电阻的大小跟导体两端的电压和通过导体的电流无关，当导体两端电压为零时，导体电阻不为零，正确选项是C。

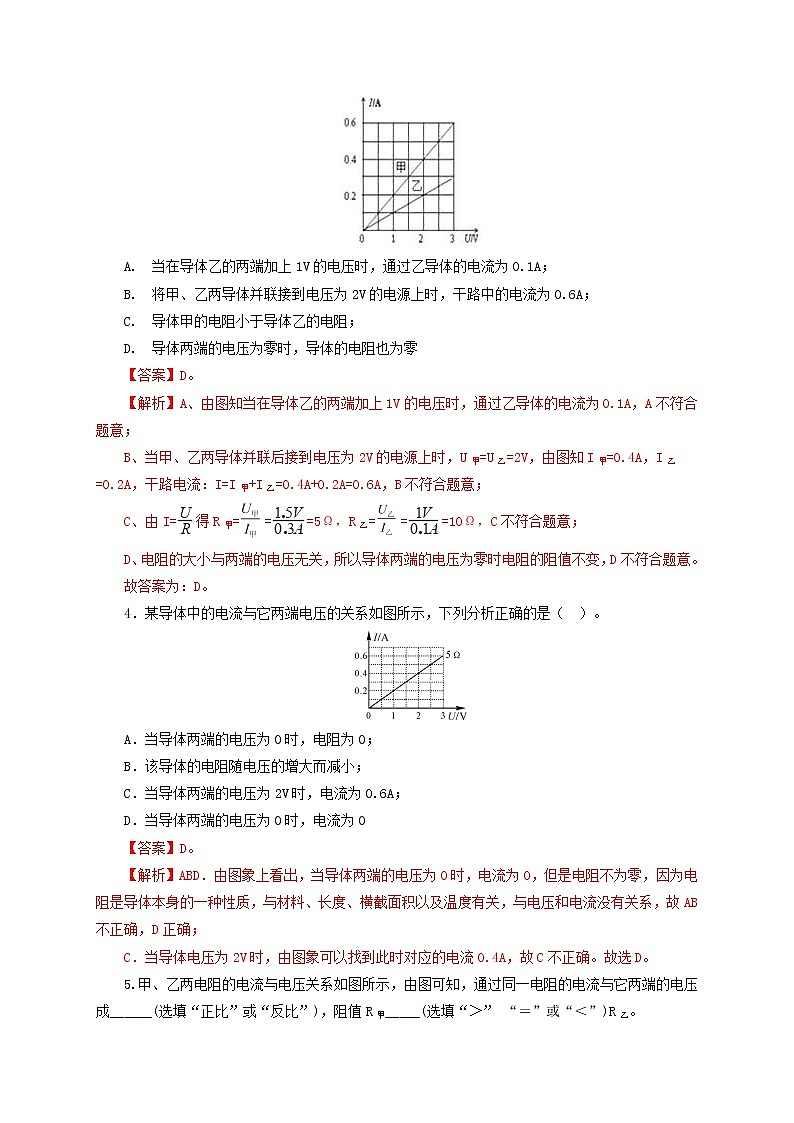

3.李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，下列说法中错误的是（   ）。

A. 当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1A；

B. 将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为0.6A；

C. 导体甲的电阻小于导体乙的电阻；

D. 导体两端的电压为零时，导体的电阻也为零

【答案】D。

【解析】A、由图知当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1A，A不符合题意；

B、当甲、乙两导体并联后接到电压为2V的电源上时，U甲=U乙=2V，由图知I甲=0.4A，I乙=0.2A，干路电流：I=I甲+I乙=0.4A+0.2A=0.6A，B不符合题意；

C、由I=得R甲===5Ω，R乙===10Ω，C不符合题意；

D、电阻的大小与两端的电压无关，所以导体两端的电压为零时电阻的阻值不变，D不符合题意。

故答案为：D。

4．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（  ）。

A．当导体两端的电压为0时，电阻为0；

B．该导体的电阻随电压的增大而减小；

C．当导体两端的电压为2V时，电流为0.6A；

D．当导体两端的电压为0时，电流为0

【答案】D。

【解析】ABD．由图象上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，故AB不正确，D正确；

C．当导体电压为2V时，由图象可以找到此时对应的电流0.4A，故C不正确。故选D。

5.甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成__  __(选填“正比”或“反比”)，阻值R甲__ __(选填“＞” “＝”或“＜”)R乙。

【答案】正比；>。

【解析】由图可知，电流与电压的变化图象中，都是过原点的斜向上的直线，所以说明通过同一电阻的电流与它两端的电压成正比；

从图象中数据可以看出，当电压一定时，通过甲电阻的电流大，由欧姆定律可得，甲的阻值大于乙的阻值，即R甲>R乙。

故答案为：正比；>。

6.在“探究电流与电阻的关系”的实验中：

（1）如图所示是小明连接的实物图，经仔细检查后发现电路中有一根导线连接错误，请在途中连接错误的那根导线上画“×”，并用笔画线代替导线将电路连接正确（导线不可交叉）。

（2）解决以上问题后，小明在开关闭合前，先将变阻器的滑片P置于　　　　　　（选填“A”或“B”）端，再闭合开头，此时发现电流表有示数，电压表无示数．随后在将滑片P向终点移动的过程中，发现电流表示数变大，电压表人无示数，则发生此现象的原因可能是　　　　　　（填字母）。

A．电阻R短路       B．电流表短路   C．电压表断路      D．滑动变阻器断路

（3）电路连接正确后，小明闭合开关调节变阻器的滑片P，直到电压表的示数为3V，记录电流表示数。接下来断开开关，只取下阻值为5Ω的电阻R，把它依次更换成阻值为10Ω、15Ω、20Ω、25Ω的定值电阻，并在实验中分别读取相应的电流表的示数，记录在表中。

（4）在评估交流环节中，小明通过分析表中数据发现上述实验过程并不科学，因为在改变电阻的同时，没有控制其　　　　　　不变。

【答案】（2）B；AC；（4）电压。

【解析】（1）滑动变阻器与定值电阻相连的导线应该去掉，将电流表负接线柱与定值定值的右接线柱相连；如下图所示：

（2）闭合开关前，需将滑动变阻器的滑片移到阻值最大处；

滑片移动过程中，电流表始终有示数，说明电路为通路；电压表始终无示数，说明与电压表并联的电阻处短路或电压表断路，故选AC；

（4）根据表中数据和U=IR可知，定值电阻两端电压都不相同，而探究电流与电阻关系时，需保持定值电阻两端电压不变，因此本实验不科学的原因是没有控制定值电阻两端电压不变．

故答案为：（2）B；AC；（4）电压。

7.小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0～0.6A 0～3A）、电压表（0～3V   0～15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干．根据图甲所示的电路图进行实验。

（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整。

（2）连接电路．闭合开关前，滑动变阻器滑片P应处于　　　　　　（选填“A”或“B”）端。

（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是　　　　　　。

（4）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向　　　　　　（选填“左”或“右”）移动。

（5）实验过程中，电流表的示数如图丙所示，此时电路中的电流为　　　　　　A。

（6）试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示．老师看后说其中一次是错误的．帮小明分析出错的是第　　　　　　次，原因是　　　　　　。

【答案】（1）如图；（2）B；（3）定值电阻断路；（4）左；（5）0.3；（6）1；电压最小应是0.6V，电流为0.12A。

【解析】（1）已知电流表选择0～0.6A，因此将电流表0.6A接线柱与定值电阻左端接线柱相连，把滑动变阻器B端接线柱与定值电阻右端接线柱接入电路，实物电路图如图所示．

（2）在连接电路的各元件时，开关应处于断开状态；闭合开关前，应将滑动变阻器的滑片P置于B端，这样可以起到 保护电路的作用．

（3）闭合开关S，移动滑动变阻器的滑片P，电流表无示数，说明电路存在断路；电压表的指针有明显的偏转，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，则与电压表并联的电阻断路．

（4）已知定值电阻与滑动变阻器串联，根据串联分压的特点可知，实验过程中，要使电压表示数逐渐变大，应减小滑动变阻器两端电压，则滑动变阻器滑片P应向左移动；

（5）图中电流表选择的是0～0.6A量程，对应的分度值都是0.02A；则这时的电流为0.3A．

（6）已知滑动变阻器（20Ω、2A）、定值电阻（5Ω）、干电池（1.5V）两节，即电源电压为3V，

由图可知，滑动变阻器与定值电阻串联，在第一次实验时，滑动变阻器调到阻值最大处，即20Ω，因为定值电阻为5Ω，其电阻之比为4：1，根据串联分压的特点可知，定值电阻两端电压为×3V=0.6V，即出错的是第1次，原因是定值电阻两端电压最小为0.6V，电流为0.12A。

故答案为：（1）见上图；（2）B；（3）定值电阻断路；（4）左；（5）0.3；（6）1；电压最小应是0.6V，电流为0.12A。

8．小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3 V的电源，电流表、电压表各一只，一个开关，阻值分别为10 Ω、20 Ω、50 Ω的定值电阻各一个，滑动变阻器上标有“20 Ω　1 A”字样，导线若干。

(1)请你用笔画线代替导线，将图乙中的实物连接完整。

(2)在连接实验电路时，小华应将开关处于__ __状态。闭合开关前，应将滑动变阻器滑片滑到最___(选填“左”或“右”) 端。

(3)小华连接好电路，闭合开关后，移动滑变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是__          __。

(4)故障排除后，小华先把10 Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2 V，读出电流表示数后，断开开关，她直接拆下10 Ω的电阻，改换成阻值为20 Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是__    __V，要完成这次实验，接下来她应将变阻器滑片向__ __(选填“左”或“右”) 端移动，使电压表的示数为__ __V。

(5)当小华改用50 Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是(   )

A．滑动变阻器的阻值太大

B．电压表量程选小了

C．滑动变阻器的阻值太小

D．滑动变阻器烧坏了

(6)小华解决了上述问题后，完成了实验。利用收集到的多组数据。作出了如图丁所示的电流I随电阻R变化的关系图象。分析图象得出了电流与电阻的关系是__                      __。

【答案】如图；（2）断开；右；（3）R处发生短路；（4）2．4；右；2；（5）D；（6）电压一定时，导体中的电流与电阻成反比。

【解析】（1）由图甲所示电路图可知，定值电阻R与滑动变阻器串联，电压表与定值电阻并联，电流表串联在电路中，根据电路图连接实物电路图，答案如图所示。

（2）在连接电路时开关应处于断开状态，这是为了防止电路中有短路的地方而导致损坏用电器；通常在使用前应将电阻值调至最大阻值处的右端；

（3）如果R发生短路，电路是通路，电流表有示数，电压表指针不偏转，故发生这种故障的原因可能是R处发生短路；

（4）由图可知，电压表所选量程为0～3V，根据指针位置可知，其示数是2．4V，拆下阻值为10Ω的电阻改换成阻值为2OΩ的电阻．闭合开关，电压表的示数会变大，应增大滑动变阻器的阻值，则应将变阻器滑片向右移动，使电压表的示数不变为2V；

（5）若滑动变阻器烧坏了，当把滑动变阻器阻值全部接入电路时，滑动变阻器分得的电压为O，则不能使电阻两端达到要求的值，故选D；

（6）分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于2．5V，说明电压一直保持在2．5V，此时导体中的电流与电阻成反比。

1．（2021·辽宁中考真题）如图所示电路，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是（  ）。

A．电流表示数变大 B．电路的总功率变大

C．电压表V2与电压表V1示数之差变小 D．电压表V1与电流表A示数之比变小

【答案】C。

【解析】如图所示电路，定值电阻R2和滑动变阻器R1串联，电流表测电流，电压表V1测滑动变阻器两端电压U1，电压表V2测电源电压U；

A．向右调节滑片时，滑动变阻器接入电路阻值增大，总电阻增大，总电流为

因此电流表示数变小，故A错误；

B．电路的总功率

向右调节滑片时，电流表示数变小，因此总功率变小，故B错误；

C．电路电流变小，R2值不变，电压表V2示数U与电压表V1示数U1之差为定值电阻两端电压U2：，U2变小，故C正确；

D．电压表V1测滑动变阻器两端电压，电流表A测滑动变阻器电流，其示数之比即滑动变阻器电阻值，向右调节滑片，滑动变阻器电阻值增大，故D错误。故选C。

2．（2021·湖北荆州市）如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（  ）。

A．灯泡L变亮；

B．电压表示数变小；

C．电路的总电阻变小；

D．电压表示数与电流表示数的比值变大

【答案】B。

【解析】由电路图可知，灯泡L与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流;

ABC．当滑片P向右移动过程中时，接入电路中的电阻增大，电路中的总电阻增大，电路中电流减小，灯泡两端的电压减小，电压表示数变小，灯泡变暗，故A错误，B正确；C错误；

D．电压表示数与电流表示数的比值正好是小灯泡的电阻，随着灯泡两端电压减小，灯泡的电阻减小，电压表示数与电流表示数的比值应变小，故D错误。故选B。

3．（2021·湖南常德市）如图所示电路中，电阻R1＝12Ω，R2＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（  ）。

A．1V B．2V C．3V D．4V

【答案】B。

【解析】当单刀双掷开关S置于位置1时，电压表读数为3V，此时电阻R1与电阻R0接入电路，此时电路中电流为

则电源电压为

当单刀双掷开关S置于位置2时，此时电阻R2与电阻R0接入电路，则电路中的电流为

故电压表示数为

由于串联分压，电阻变小，故电压表示数变小，故电压表的示数一定小于3V，故电压表的示数可能为2V，故B正确。故选B。

4．（2021·湖北宜昌市）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（  ）。

A．当R1与R2两端的电压为0时，它们的电阻也为0；

B．用不同的电阻研究电流与电压的关系得出的结论不一样；

C．在电阻一定时，导体两端的电压与通过导体的电流成正比；

D．R1与R2的阻值之比为1:2

【答案】D。

【解析】A．电阻是导体的属性，与他两端是否加电压无关，当R1与R2两端的电压为0时，仍有电阻，故A错误；

B．导体电阻一定时，通过导体的电流与导体两端的电压成正比，用不同的电阻研究电流与电压的关系得出的结论应该是一样的，故B错误；

C．在电阻一定时，通过导体的电流与导体两端的电压成正比，是导体两端的电压大小决定了通过导体的电流大小，电压是由电源提供的，不由电流大小决定，故C错误；

D．R1与R2的阻值之比为

故D正确。故选D。

5．（2021·广西贵港市）如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2=6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。当闭合开关S1、断开S2，滑片P移动到某一位置时，电流表和电压表指针的位置如图乙所示；当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最大刻度值处。则R1的阻值是______Ω，电源电压是______V。

【答案】7；7.2。

【解析】[1] 当闭合开关S1、断开S2，滑片P移动到某一位置时，R1与R2和滑动变阻器串联，电流表和电压表指针的位置如图乙所示，电压表测量滑动变阻器的电压，由于滑动变阻器最大的电流为1A，故此时电流表选择的小量程，为0.4A，若滑动变阻器全部接入，此时滑动变阻器的电压最大，最大为

故电压表选择的是小量程，故此时电压表的示数为2V，则滑动变阻器的电阻为

则根据串联电压规律可以列等式

当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最大刻度值处，R2被短路，只有滑动变阻器和R1接入电路，此时的电流为0.6A，则可以列等式

可以整理得出

故则R1的阻值是7Ω。

[2]经整理可得

电源电压是7.2V。

6．（2021·贵州黔东南）如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R 1=10Ω。当只闭合开关S1时，电流表示数为0.6A，则电源电压为____V；当同时闭合开关S1、S2时，电流表的示数增大了0.5A，则R 2的阻值是____Ω。

【答案】6；12。

【解析】[1]只闭合开关S1时，电路为R1的简单电路，由可得电源电压

[2]当同时闭合开关S1、S2时，两电阻并联，电流表测干路电流，因为并联电路各支路独立工作、互不影响，所以通过R1的电流不变，仍为0.6A，而电流表的示数增大了0.5A，即通过R2的电流

因为并联电路各支路两端的电压相等，由可得R2的电阻

。

7．（2021·浙江衢州市）小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。

（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；

（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压______（填变化情况）。

【答案】定值电阻；减小。

【解析】（1）[1] 利用器材探究通过M、N之间导体的电流与电压的关系，需要保持电阻一定，应选定值电阻；小灯泡的电阻会随灯丝温度的变化而变化。

（2）[2]图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，接入电路的电阻减小，电路中的电流增大，定值电阻两端的电压增大，根据串联电路的电压规律，滑动变阻器两端的电压减小。

8．（2021·湖南张家界市）小丽在探究“电路中电流与电阻的关系”时，可供使用的实验器材有：电源（电压恒为6V）、电流表、电压表、滑动变阻器、开关各一个、阻值不同的定值电阻四个（5Ω、10Ω、15Ω、20Ω），导线若干。

（1）请用笔画线代替导线将甲图的实物图补充完整，要求滑动变阻器滑片P向c端滑动时接入电路中的阻值变小；______

（2）当闭合开关试触时，发现电流表指针摆动出现了图乙所示情况，存在的问题是：______；

（3）将5Ω的电阻接入a、b间，闭合开关后，移动滑片Р使电压表示数为U0，记录相应的电流值；然后将5Ω的电阻换成10Ω、15Ω的电阻接入a、b间，闭合开关后，滑片Р应向 ______（选填“c”或“d”）端移动，直至电压表示数也为U0，记下相应的电流值；

（4）小丽在换用20Ω电阻做实验时，发现电阻已经损坏，她灵机一动，利用现有的几个电阻解诀了这个问题。请你写出小丽的做法：______；

（5）小丽完成上述操作后又选了一个2Ω的电阻进行实验，结果发现实验不能正常进行，为完成此实验，电路需要做出调整的是______；

（6）小丽根据实验数据得出I﹣R变化的图像，如图丙所示：则小丽实验时U0＝______V，实验的小丽所用的滑动变阻器其最大阻值不能小于______Ω；

（7）小丽在得出I﹣R图像之后，又画出了如图丁所示的I﹣图像，得出结论，电流与电阻成反比。请对此做出评价 ______。

【答案】如图；电流表的正负接线柱接反了；d ；将5Ω和15Ω串联；电流表改接大量程；2.4；15；更形象，更进一步描述电流与电阻的反比关系。

【解析】（1）[1]滑动变阻器串联，且一上一下，滑动变阻器滑片P向c端滑动时接入电路中的阻值变小，故滑动变阻器的接在c接线柱，故用一根导线一端与c和b两端相连。

（2）[2] 电流表指针反偏，只能说明电流表的正负接线柱接反了。

（3）[3]探究电流与电阻的关系，需要控制定值电阻两端的电压相同，当换成大电阻后，根据串联分压，电阻变大，电压表的示数变大，那么滑动变阻器需要分担更多的电压，那么滑动变阻器的所接入的阻值变大，故需要将滑片向d端移动。

（4）[4]将5Ω和15Ω串联，即可等效于20Ω的电阻。

（5）[5] 一个2Ω的电阻时，电阻太小，定制电阻为2Ω，定值电阻的电压为2.4V，则电流为1.2A，电流过大，需要更换大量程。

（6）[6][7]根据图丙可知，当电阻为10Ω时，电流为0.24A，那么电压为2.4V；定值电阻分担的电压为3.6V，电压之比为2：3，即为电阻之比，故实验的小丽所用的滑动变阻器其最大阻值不能小于15Ω。

（7）[8]更形象，更进一步描述电流与电阻的反比关系。

9．（2021·四川攀枝花市）物理组小组做“探究小灯泡的电流与电压的关系”实验，电源电压为3V。

（1）他们连接的实物电路如图甲所示。

（2）闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V。取下灯泡，两表的示数仍然不变，出现故障的原因可能是______。

（3）障排除后，当滑动变阻器的滑片P在如图甲所示的位置时，小灯泡亮度较亮，要让小灯泡亮度减小，应把滑片P向______（选填“左”或“右”）适当移动。

（4）他们测出的小灯泡电流I与电压U变化的情况如上表所示，第3次实验时，电压表的示数如图乙所示，则小灯泡的电压为______V；功率为______W。

（5）他们根据上表数据想测出小灯泡的电阻。为了减小误差，他们把四次测量所得电阻的平均值作为小灯泡的电阻值。你认为他们的做法是______（选填“正确”或“错误”）的，理由是______。

【答案】小灯泡断路；右；2.5；0.7；错误；小灯泡电阻受温度影响发生了改变。

【解析】（2）[1]当灯泡断路时，电压表和电流表串联时，因为电压表的电阻很大，所以电路中的电流很小，几乎忽略不计，电流表示数为0，电压表测的是电源电压示数为3V，当去掉小灯泡时，两个电表示数不变，符合题意，因此故障是小灯泡断路。

（3）[2]小灯泡较暗是因为滑动变阻器的滑片在阻值最大处，电路电阻很大，所以要想增大小灯泡的亮度应该向右移动滑片减小电阻。

（4）[3]由图可知，电压表选择的量程是0到3V的量程，分度值是0.1V，读数为2.5V。

[4]小灯泡的功率为

（5）[5][6]小灯泡的电阻受温度影响很大，实验过程中小灯泡的电阻会发生改变，所以不能把四次测量所得电阻的平均值作为小灯泡的电阻值。

10．（2021·江苏扬州市）在“探究电流和电阻的关系”实验中，器材有：电源（6V），电阻箱（0-9999Ω），滑动变阻器（2001A），电压表、电流表，开关和导线若干；

（1）请用笔画线代替导线，将实物电路连接完整，使滑片向左移动时电阻减小______；

（2）第一组数据的测量过程中，有下列步骤，正确的顺序是______；

①保持开关断开，连接实物电路

②检查电路无误后闭合开关

③读出电流表的示数，断开开关

④将滑动变阻器的金属滑片置于阻值最大处

⑤转动电阻箱的旋钮使它的阻值为20，调节滑动变阻器的滑片使电压表的示数为4V

（3）将电阻箱调到15Ω，闭合开关，发现电流表示数如图所示，示数为______A，该电流值与15Ω电阻值______（填“能”或“不能”）作为第二组数据记在表格中，此时电压表示数为0V可能发生的故障是______。

【答案】如图；①④②⑤③；0.24；不能；电阻箱被短路。

【解析】（1）[1]滑片向左移动时电阻减小，连接变阻器左下方的接线柱，如图所示：

（2）[2]实验步骤：

①保持开关断开，连接实物电路；

④将滑动变阻器的金属滑片置于阻值最大处；

②检查电路无误后闭合开关；

⑤转动电阻箱的旋钮使它的阻值为20，调节滑动变阻器的滑片使电压表的示数为4V；

③读出电流表的示数，断开开关。

（3）[3]由图可知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.24A。

[4]电阻箱调到15Ω，此时的电压表的示数为U=IR=0.24A×15Ω=3.6V

电压表的示数没有达到4V，该电流值与15Ω电阻值不能作为第二组数据记在表格中。

[5]此时电流表有示数，说明电路是通路，电压表示数为0V，可能电阻箱被短路。

11．（2021·安徽中考真题）如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r=1Ω，R1=14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1=2.8V；将S2切换到2端，电压表V的示数U2=2.7V。求：

（1）电源电压U的大小；

（2）电阻R2的阻值。

【答案】（1）3.0V；（2）9Ω.

【解析】（1）闭合S1，将S2掷于1端，电阻R1和r串联，电压表测量R1两端的电压，通过电路的电流

r两端的电压Ur=Ir=0.2A×1Ω=0.2V

电源电压U=U1+Ur=2.8V+0.2V=3.0V

（2）将S2切换到2端，电阻R2和r串联，电压表测量R2两端的电压，r两端的电压

电路中的电流

电阻R2的阻值

答：（1）电源电压U的大小是3.0V；（2）电阻R2的阻值是9Ω。
