2020年高考物理冲破高分瓶颈考前必破

破（22）直流电路与交流电路选择题猜押练（原卷版）

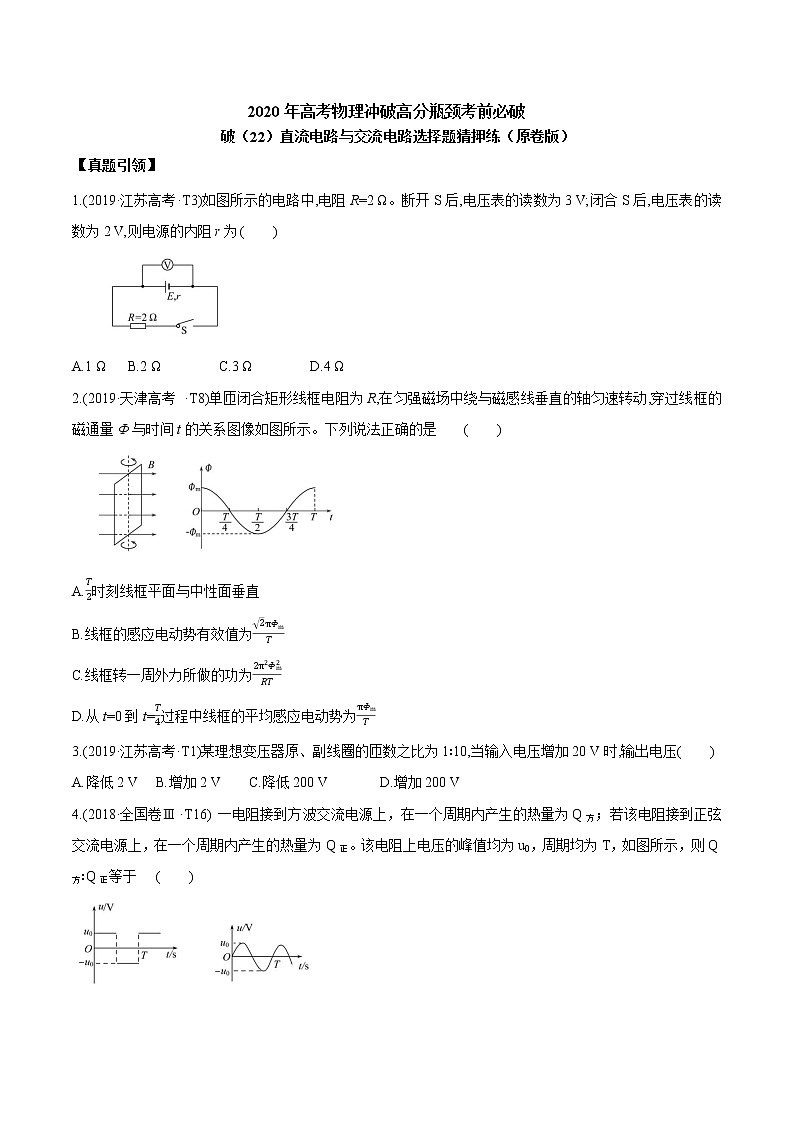

【真题引领】

1.(2019·江苏高考·T3)如图所示的电路中,电阻R=2 Ω。断开S后,电压表的读数为3 V;闭合S后,电压表的读数为2 V,则电源的内阻r为              (　　)

A.1 Ω    B.2 Ω      C.3 Ω       D.4 Ω

2.(2019·天津高考 ·T8)单匝闭合矩形线框电阻为R,在匀强磁场中绕与磁感线垂直的轴匀速转动,穿过线框的磁通量Φ与时间t的关系图像如图所示。下列说法正确的是              (　　)

A.时刻线框平面与中性面垂直

B.线框的感应电动势有效值为

C.线框转一周外力所做的功为

D.从t=0到t=过程中线框的平均感应电动势为

3.(2019·江苏高考·T1)某理想变压器原、副线圈的匝数之比为1∶10,当输入电压增加20 V时,输出电压(　　)

A.降低2 V B.增加2 V    C.降低200 V     D.增加200 V

4.(2018·全国卷Ⅲ ·T16) 一电阻接到方波交流电源上，在一个周期内产生的热量为Q方；若该电阻接到正弦交流电源上，在一个周期内产生的热量为Q正。该电阻上电压的峰值均为u0，周期均为T，如图所示，则Q方∶Q正等于              (　　)

A.1∶   B.∶1   C.1∶2  D.2∶1

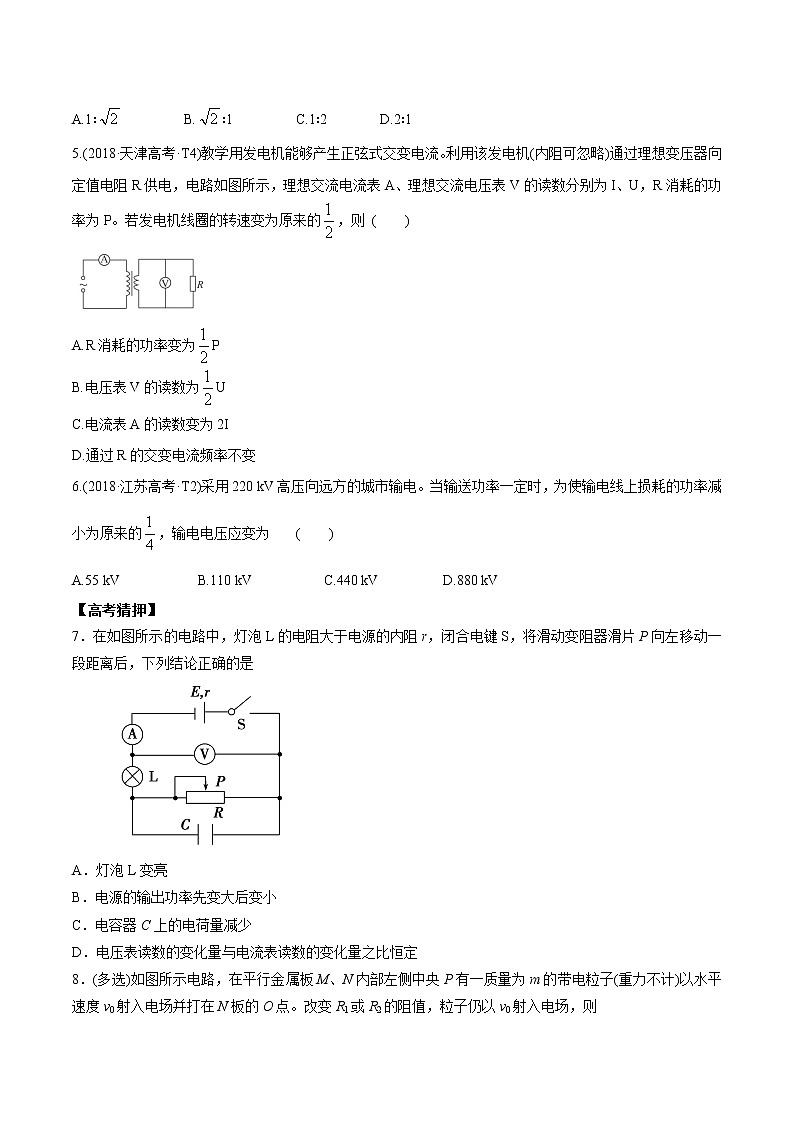

5.(2018·天津高考·T4)教学用发电机能够产生正弦式交变电流。利用该发电机(内阻可忽略)通过理想变压器向定值电阻R供电，电路如图所示，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P。若发电机线圈的转速变为原来的，则 (　　)

A.R消耗的功率变为P

B.电压表V的读数为U

C.电流表A的读数变为2I

D.通过R的交变电流频率不变

6.(2018·江苏高考·T2)采用220 kV高压向远方的城市输电。当输送功率一定时，为使输电线上损耗的功率减小为原来的，输电电压应变为              (　　)

A.55 kV           B.110 kV         C.440 kV    　　  D.880 kV

【高考猜押】

7．在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是

A．灯泡L变亮

B．电源的输出功率先变大后变小

C．电容器C上的电荷量减少

D．电压表读数的变化量与电流表读数的变化量之比恒定

8．(多选)如图所示电路，在平行金属板M、N内部左侧中央P有一质量为m的带电粒子(重力不计)以水平速度v0射入电场并打在N板的O点。改变R1或R2的阻值，粒子仍以v0射入电场，则

A．该粒子带正电

B．减少R2，粒子还能打在O点

C．减少R1，粒子将打在O点左侧

D．增大R1，粒子在板间运动时间不变

9．如图甲所示，理想变压器的原线圈匝数n1＝100匝，副线圈匝数n2＝50匝，电阻R＝10 Ω，V是理想电压表，原线圈加上如图乙所示的交流电，则下列说法正确的是

A．流经电阻R的电流的频率为100 Hz

B．电压表V的示数为10 V

C．流经R的电流方向每秒改变50次

D．电阻R上每秒产生的热量为10 J

10．如图所示，理想变压器的输入端通过灯泡L1与输出电压稳定的正弦交流电源相连，副线圈通过导线与两个相同的灯泡L2和L3相连，开始时开关S处于断开状态。当S闭合后，所有灯泡都能发光，下列说法中正确的是

A．灯泡L1变亮　　　　　　     B．灯泡L2变亮

C．原线圈两端电压不变          D．副线圈两端电压变大

11．(多选)如图所示，由于理想变压器原线圈的输入电压降低，使电灯L变暗，下列哪些措施可以使电灯L重新变亮

A．其他条件不变，P1上移，同时P2下移

B．其他条件不变，P1下移，同时P2上移

C．其他条件不变，断开电键S

D．其他条件不变，将滑动变阻器滑动片P向下移动

12．如图甲所示，在匀强磁场中，一矩形金属线圈两次以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势随时间变化的e－t图象分别如图乙中曲线a、b所示，则

A．两次t＝0时刻穿过线圈的磁通量均为零

B．曲线a表示的交变电动势的频率为25 Hz

C．曲线b表示的交变电动势的最大值为15 V

D．曲线a、b对应的线圈转速之比为3∶2

13．(多选)如图甲所示，理想变压器原、副线圈的匝数比为4∶1，电压表和电流表均为理想交流电表，原线圈接如图乙所示的正弦交流电，图中R为NTC型热敏电阻(阻值随温度的升高而减小)，R1为定值电阻，下列说法正确的是

A．交流电压的表达式为u＝36sin 100πt(V)

B．R处温度升高时，电流表A的示数变大，电压表V2的示数减小

C．变压器原、副线圈中的电流之比随R处温度的变化而变化

D．R处温度升高时，变压器原线圈的输入功率变大

14．(多选)如图所示，一理想变压器原、副线圈匝数之比为5∶1，原线圈与一可变电阻R0串联后，接入一正弦交流电源；副线圈电路中固定电阻的阻值为R1，负载电阻的阻值R2＝7R1，电路中所连接的电流表是理想电流表，现保持变压器输入电流不变，将负载电阻的阻值减少为R2＝5R1，此时电流表读数为5.0 A，则

A．此时流过原线圈的电流最大值约为1.7 A    B．此时流过原线圈的电流最大值约为1.2 A

C．原先电流表的示数为0.75 A               D．原先电流表的示数为5.25 A
