2020年高考物理冲破高分瓶颈考前必破

破（21）电磁感应选择题猜押练（原卷版）

【真题引领】

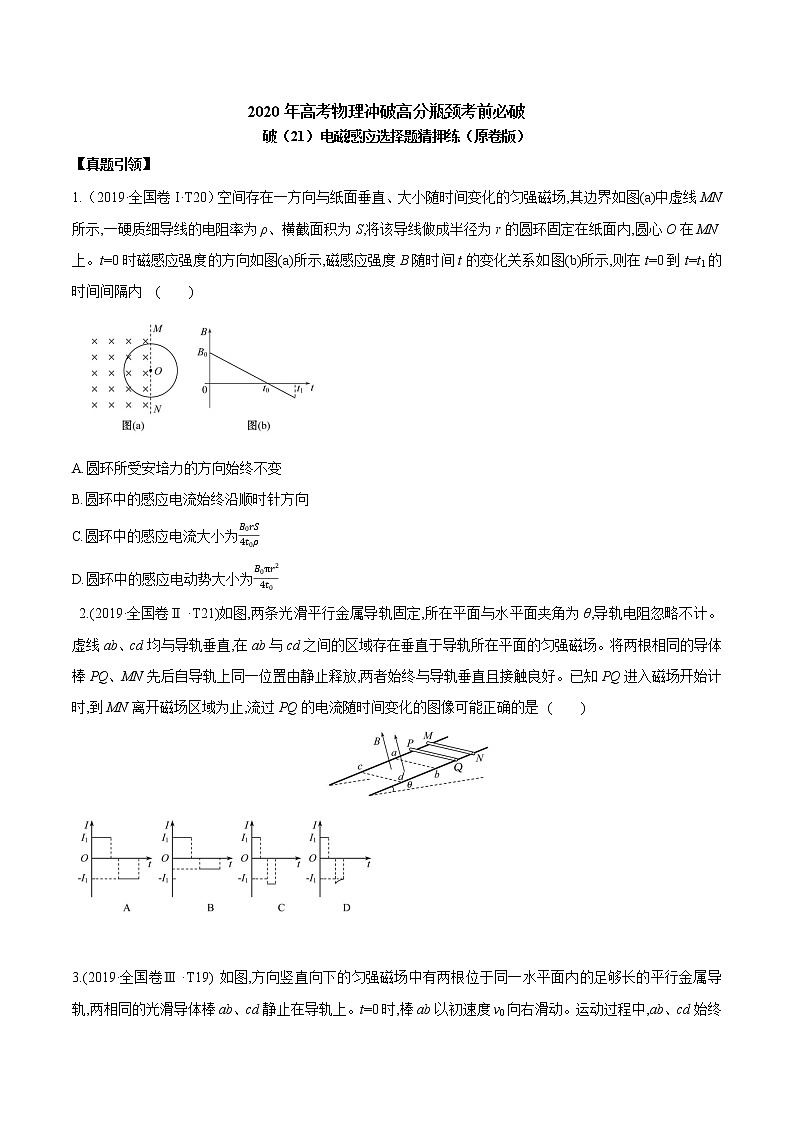

1.（2019·全国卷I·T20）空间存在一方向与纸面垂直、大小随时间变化的匀强磁场,其边界如图(a)中虚线MN所示,一硬质细导线的电阻率为ρ、横截面积为S,将该导线做成半径为r的圆环固定在纸面内,圆心O在MN上。t=0时磁感应强度的方向如图(a)所示,磁感应强度B随时间t的变化关系如图(b)所示,则在t=0到t=t1的时间间隔内 (　　)

A.圆环所受安培力的方向始终不变

B.圆环中的感应电流始终沿顺时针方向

C.圆环中的感应电流大小为

D.圆环中的感应电动势大小为

2.(2019·全国卷Ⅱ ·T21)如图,两条光滑平行金属导轨固定,所在平面与水平面夹角为θ,导轨电阻忽略不计。虚线ab、cd均与导轨垂直,在ab与cd之间的区域存在垂直于导轨所在平面的匀强磁场。将两根相同的导体棒PQ、MN先后自导轨上同一位置由静止释放,两者始终与导轨垂直且接触良好。已知PQ进入磁场开始计时,到MN离开磁场区域为止,流过PQ的电流随时间变化的图像可能正确的是 (　　)

3.(2019·全国卷Ⅲ ·T19) 如图,方向竖直向下的匀强磁场中有两根位于同一水平面内的足够长的平行金属导轨,两相同的光滑导体棒ab、cd静止在导轨上。t=0时,棒ab以初速度v0向右滑动。运动过程中,ab、cd始终与导轨垂直并接触良好,两者速度分别用v1、v2表示,回路中的电流用I表示。下列图像中可能正确的是 (　　)

4.(2018·全国卷I ·T17)如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心。轨道的电阻忽略不计。OM是有一定电阻、可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好。空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B。现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B增加到B′(过程Ⅱ)。在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则等于 (　　)

A. B. C. D.2

5.(2018·全国卷I ·T19) 如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。下列说法正确的是 (　　)

A.开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动

B.开关闭合后并保持一段时间后，小磁针的N极指向垂直纸面向里的方向

C.开关闭合后并保持一段时间后，小磁针的N极指向垂直纸面向外的方向

D.开关闭合后并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动

6.(2018·全国卷II ·T18)如图，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下。一边长为的正方形金属线框在导轨上向左匀速运动。线框中感应电流i随时间t变化的正确图线可能是 (　　)

7.(2018·全国卷Ⅲ·T20)如图甲，在同一平面内固定有一长直导线PQ和一导线框R，R在PQ的右侧。导线PQ中通有正弦交流电i，i的变化如图乙所示，规定从Q到P为电流正方向。导线框R中的感应电动势 (　　)

A.在t=时为零 B.在t=时改变方向

C.在t=时最大，且沿顺时针方向 D.在t=T时最大，且沿顺时针方向

【高考猜押】

8．如图所示，线圈abcd固定于分布均匀的磁场中，磁场方向垂直线圈平面。当磁场的磁感应强度B随时间t变化时，该磁场对ab边的安培力大小恒定。下列描述B随t变化的图象中，可能正确的是

9．如图所示，边长为a的导线框abcd处于磁感应强度为B0的匀强磁场中，bc边与磁场右边界重合。现发生以下两个过程：一是仅让线框以垂直于边界的速度v匀速向右运动；二是仅使磁感应强度随时间均匀变化。若导线框在上述两个过程中产生的感应电流大小相等，则磁感应强度随时间的变化率为

A.　　　B.　　　C.　　　D.

10．如图所示，abcd为一边长为l的正方形导线框，位于光滑水平面内。其右侧为一匀强磁场区域，磁场的边界与线框的cd边平行，磁场区域的宽度为2l，磁感应强度大小为B，方向竖直向下。线框在一垂直于cd边的水平恒定拉力F作用下沿水平方向运动，直至通过磁场区域，cd边刚进入磁场时，线框开始匀速运动。设逆时针方向为电流正方向，则导线框从刚进入磁场到完全离开磁场的过程中，a、b两端的电压Uab及导线框中的电流i随cd边的位移x(以dc边在磁场左边界时位移为0，以水平向右为位移正方向)变化的图线可能是

11．一正方形金属线框位于有界匀强磁场区域内，线框平面与磁场垂直，线框的右边紧贴着磁场边界，如图甲所示。t＝0时刻对线框施加一水平向右的外力，让线框从静止开始做匀加速直线运动穿出磁场，外力F随时间t变化的图象如图乙所示。已知线框质量m＝1 kg、电阻R＝1 Ω，以下说法错误的是

A．线框做匀加速直线运动的加速度为1 m/s2

B．匀强磁场的磁感应强度为2 T

C．线框穿出磁场的过程中，通过线框的电荷量为 C

D．线框边长为1 m

12．(多选)如图所示，一个电阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路，其余电阻不计。线圈的半径为r1，在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的磁场，磁感应强度B随时间t变化的关系式B＝10－4t(T)，在0至2 s时间内，下列说法正确的是

A．通过电阻R1上的电流方向由a到b

B．通过电阻R1上的电流大小为

C．通过电阻R1上的电荷量为

D．电阻R1上产生的热量为

13．(多选)如图甲所示，abcd是位于竖直平面内的正方形闭合金属线框，在金属线框的下方有一磁感应强度为B的匀强磁场区域，MN和M′N′是匀强磁场区域的水平边界，边界的宽度为s，并与线框的bc边平行，磁场方向与线框平面垂直。现让金属线框由距MN的某一高度从静止开始下落，图乙是金属线框由开始下落到完全穿过匀强磁场区域的vt图象(其是OA、BC、DE相互平行)。已知金属线框的边长为L(L＜s)、质量为m、电阻为R，当地的重力加速度为g，图象中坐标轴上所标出的字母v1、v2、t1、t2、t3、t4均为已知量。(下落过程中bc边始终水平)根据题中所给条件，以下说法正确的是

A．t2时刻是线框全部进入磁场瞬间，t4时刻是线框全部离开磁场瞬间

B．从bc边进入磁场起一直到ad边离开磁场为止，感应电流所做的功为mgs

C．v1的大小可能为

D．线框穿出磁场过程中流经线框横截面的电荷量比线框进入磁场过程中流经线框横截面的电荷量多

14．如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的匀强磁场B中。一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦。在PQ从靠近ad处向bc滑动的过程中

A．PQ中电流先增大后减小

B．PQ两端电压先减小后增大

C．PQ上拉力的功率先减小后增大

D．线框消耗的电功率先减小后增大

15．(多选)如图所示，间距为l的光滑平行金属导轨平面与水平面之间的夹角θ＝30°，导轨电阻不计。正方形区域abcd内匀强磁场的磁感应强度为B，方向垂直于导轨平面向上。甲、乙两金属杆电阻相同、质量均为m，垂直于导轨放置。起初甲金属杆位于磁场上边界ab处，乙位于甲的上方，与甲间距也为l。现将两金属杆同时由静止释放，从此刻起，对甲金属杆施加沿导轨的拉力，使其始终以大小为a＝g的加速度向下匀加速运动。已知乙金属杆刚进入磁场时做匀速运动，重力加速度为g，则下列说法正确的是
