2022年河南省新乡市第十一中学中考物理最后一模试卷(含答案)
展开
这是一份2022年河南省新乡市第十一中学中考物理最后一模试卷(含答案)，共21页。试卷主要包含了填空题，选择题，作图题等内容，欢迎下载使用。

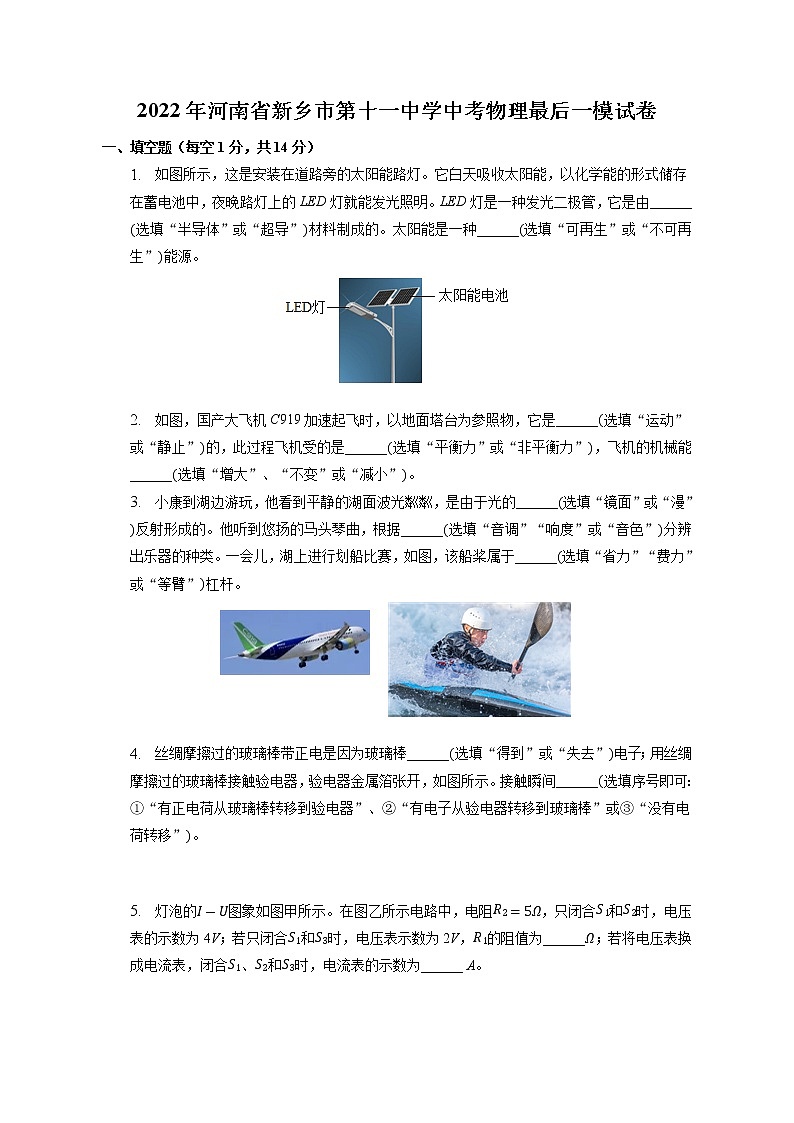

2022年河南省新乡市第十一中学中考物理最后一模试卷
一、填空题（每空1分，共14分）
1. 如图所示，这是安装在道路旁的太阳能路灯。它白天吸收太阳能，以化学能的形式储存在蓄电池中，夜晚路灯上的LED灯就能发光照明。LED灯是一种发光二极管，它是由______(选填“半导体”或“超导”)材料制成的。太阳能是一种______(选填“可再生”或“不可再生”)能源。
2. 如图，国产大飞机C919加速起飞时，以地面塔台为参照物，它是______(选填“运动”或“静止”)的，此过程飞机受的是______(选填“平衡力”或“非平衡力”)，飞机的机械能______(选填“增大”、“不变”或“减小”)。
3. 小康到湖边游玩，他看到平静的湖面波光粼粼，是由于光的______(选填“镜面”或“漫”)反射形成的。他听到悠扬的马头琴曲，根据______(选填“音调”“响度”或“音色”)分辨出乐器的种类。一会儿，湖上进行划船比赛，如图，该船桨属于______(选填“省力”“费力”或“等臂”)杠杆。
4. 丝绸摩擦过的玻璃棒带正电是因为玻璃棒______(选填“得到”或“失去”)电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如图所示。接触瞬间______(选填序号即可：①“有正电荷从玻璃棒转移到验电器”、②“有电子从验电器转移到玻璃棒”或③“没有电荷转移”)。
5. 灯泡的I-U图象如图甲所示。在图乙所示电路中，电阻R2=5Ω，只闭合S1和S2时，电压表的示数为4V；若只闭合S1和S3时，电压表示数为2V，R1的阻值为______Ω；若将电压表换成电流表，闭合S1、S2和S3时，电流表的示数为______ A。
6. 通过学习你一定发现了电和磁之间存在着很多相似之处，如表所示，将电现象和磁现象的某些相似之处作了对比，请仿照示例完成该表。
电现象
磁现象
示例
电荷有正、负两种
磁体有南、北两极
①
带电体能吸引轻小物体
______
②
______
同名磁极相互排斥
二、选择题（每小题2分，共16分。第7～12为单选题，第13～14为双选题，全部选对得2分，选对但不全得1分，有错选得0分）
7. 以下是小明对身边事物的一些估测，其中正确的是( )
A. 初中物理课本的长度为26mm B. 中学生百米赛跑所用时间约为50s
C. 自行车正常骑行速度约为5m/s D. 一个苹果的质量约为30g
8. 将少量干冰放入适量的热水中，会看到杯口产生大量“白气”。下列说法正确的是( )
A. “白气”是气态的水 B. “白气”是干冰升华后形成的气态物质
C. 干冰升华过程中放热 D. “白气”是水蒸气液化后形成的

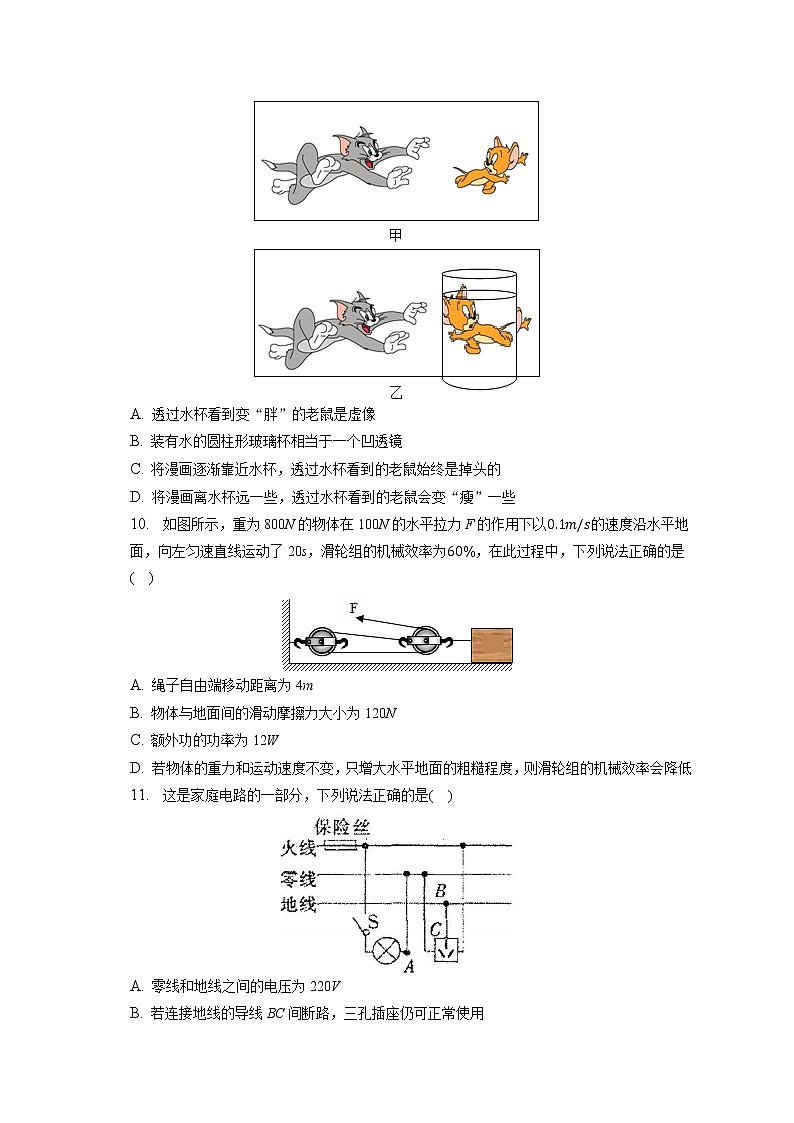

9. 如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是( )
A. 透过水杯看到变“胖”的老鼠是虚像
B. 装有水的圆柱形玻璃杯相当于一个凹透镜
C. 将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D. 将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
10. 如图所示，重为800N的物体在100N的水平拉力F的作用下以0.1m/s的速度沿水平地面，向左匀速直线运动了20s，滑轮组的机械效率为60%，在此过程中，下列说法正确的是( )
A. 绳子自由端移动距离为4m
B. 物体与地面间的滑动摩擦力大小为120N
C. 额外功的功率为12W
D. 若物体的重力和运动速度不变，只增大水平地面的粗糙程度，则滑轮组的机械效率会降低
11. 这是家庭电路的一部分，下列说法正确的是( )
A. 零线和地线之间的电压为220V
B. 若连接地线的导线BC间断路，三孔插座仍可正常使用
C. 若保险丝熔断了，一定是电路发生了短路
D. 闭合开关S后灯泡发光，用试电笔接触A点时，氖管不发光
12. 为了给载重车称重计费，杨光同学结合所学物理知识，设计了如图所示的计重秤原理图，用它可以测载重车的重力。以下说法正确的是( )
A. 图中位置的称重表是由电压表改装成的
B. 在称重读数的过程中，静止的载重车受力不平衡
C. 无论载重车重力如何，弹簧下面的M板对地面的压强不变
D. 载重车的重力越大，相同时间内R1上产生的电热越多
13. 下列实验中，可以用来证明大气压强存在的是( )
A. 瓶中燃烧浸过酒精的棉花，鸡蛋剥皮堵住瓶口，鸡蛋被吸入瓶中
B. 用一纸片盖住倒满水的杯口，快速倒置，纸片将水托住
C. 两端开口的塑料管，将一端扎上橡皮膜并倒入水，橡皮膜向下凸出
D. 提起水平接触水面的玻璃板，需要的力大于玻璃板的重力
14. 如图，甲、乙两个质量和底面积均相等的薄壁容器，容器内装水且水面相平，下列正确的是( )
A. 两容器中水对容器底部的压强一样大
B. 甲容器中水对杯底的压力大于乙容器水对杯底的压力
C. 甲容器对桌面的压强等于乙容器对桌面的压强
D. 甲容器对桌面的压力大于乙容器对桌面的压力
三、作图题（每题2分，共4分）
15. 如图一束光射向半圆形玻璃砖，O为圆心，请作出光通过a、b两个界面的折射光线。
16. 请补全图中由于惯性冲上粗糙斜面的物体受力的示意图。
17. 某实验小组用如图甲所示的装置比较水和煤油的吸热能力。
(1)在两个相同的烧杯中分别倒入______(选填“质量”或“体积”)和初温都相同的水和煤油；
(2)实验中选用相同的电热器对水和煤油加热相同的时间，水吸收的热量______(选填“大于”、“等于”或“小于”)煤油吸收的热量。
(3)已知水的比热容是4.2×103J/(kg⋅℃)，则煤油的比热容是______J/(kg⋅℃)。小明想为自家汽车装入发动机冷却液，则应选择______(选填“水”或“煤油”)作为冷却液更合理。
18. 小明同学从家里带了两块形状规则的小木块，到实验室测它们的密度。
(1)将天平放在水平台上，游码拨到标尺左端零刻度线处，发现指针偏向分度盘中线的左侧。应向______(选填“左”或“右”)调节平衡螺母，使横梁水平平衡。
(2)用天平测木块质量，平衡时砝码、游码如图甲所示。木块质量为______ g。
(3)在量筒中装适量的水如图乙所示，将木块用细针压没在量筒的水中，液面与46mL刻度线相平，则木块密度为______kg/m3。
(4)若考虑到木块吸水，以上方法所测木块密度值偏______(选填“大”或“小”)。
(5)小明换用不同的方法测另一个木块的密度，请帮助他把实验步骤补充完整。
①用弹簧测力计测出木块的重力，示数为F1；
②把一石块系在木块下，用测力计吊着木块和石块，______静止时测力计的示数为F2；
③把挂在测力计下的木块和石块浸没在水中(如图丙)。静止时测力计示数为F3；
④木块密度表达式：ρ木=______(用ρ水和测得的物理量表示，不考虑木块吸水)。
19. 在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω1A”。
(1)如图甲所示，闭合开关后，发现只有______有示数，经检查发现有根导线连接错误。请在错误导线上打“×”，并用笔画线代替导线，将电路连接正确；
(2)改正错误后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示。要测量小灯泡的额定功率，应将滑片适当向______(选填“左”或“右”)滑动；
(3)图丙是小灯泡的电流随电压变化关系的图象，根据图象可知，小灯泡的额定功______ W；进一步分析图丙可知，实验过程中小灯泡的电阻发生变化，电阻变化的主要原因是______。
(4)测量小灯泡的电功率______(选填“需要”或“不需要”)多次测量求平均值。
(5)对实验现象进一步分析可知：小灯泡的实际功率越大，小灯泡亮度越大。但某同学发现：标有“220V8.5W”的LED灯与标有“220V 60W”的普通白炽灯都正常发光时，亮度几乎相当。请分析造成这一现象的原因可能是______(填序号)。
A.两灯的实际功率相同
B.相同时间内，电流通过两灯做功不同
C.两灯将电能转化为光能的效率不同
(6)在该实验结束后，将小灯泡换成一个定值电阻，还可探究______的关系(选填“A”或“B”)。
A.电流与电阻
B.电流与电压
20. 某渔船长71m，宽11m，高5.2m，采用额定功率为690kW的发动机进行捕捞作业。
(1)渔船满载时的吃水深度为4m，卸货过程中渔船的吃水深度______，所受浮力______。(以上两空均选填“增大”、“减小”或“不变”)
(2)在岸上建造的渔船，为了便于在完工后推到海里，一小组同学讨论所用方法是：在船底适当的位置安装钢轮，并铺设了通到海里的滑行轨道，渔船及所装物品的总重力为2.8×107N，安装的全部钢轮与轨道的总接触面积为1.4m2，求渔船在岸上的水平轨道上静止时对轨道的压强是多大？
(3)若样板船的柴油机发动机正常工作时效率为30%，假设柴油完全燃烧，求发动机以额定功率工作时每分钟要燃烧多少柴油？(柴油的热值为4.6×107J/kg)
21. 我国某知名企业生产的一款智能滚筒洗衣机，具有洗净度高、不伤衣服、可设定洗涤温度等优点，其简化等效电路如图所示，通过旋转手柄可使扇形开关同时接触两个相邻触点，使洗衣机处于空挡、加热、保温洗涤不同状态。定值电阻R1和R2均为电热丝，R1=22Ω。该款洗衣机主要参数如表。[c水=4.2×103J/(kg⋅℃)]
额定电压
220V
加热功率
2400W
电动机功率
240W
防电墙电阻
1×106Ω
(1)图中洗衣机处于空挡状态，当开关同时接触2、3触点时，洗衣机处于______状态，当开关同时接触3、4触点时，洗衣机处于______状态。
(2)洗衣机内注入10kg的水，在额定电压下连续加热875s，水温由20℃上升到45℃，此过程中的加热效率是多少？
(3)洗衣机处于保温洗涤状态时，干路电流是多少？
(4)该洗衣机具有“防电墙”技术。所谓“防电墙”是指洗衣机在电路和外壳之间加一个阻值高达1×106Ω的隔离电阻，即便在异常漏电情况下，电流依次经防火墙和人体流入大地，也可保证人体可能承受的电压低于36V的人体绝对安全电压。请你通过计算判断防电墙技术能否保障人的安全(人体电阻按1000Ω计算)。
答案和解析
1.【答案】半导体 可再生
【解析】解：LED灯是一种发光二极管，二极管是由半导体材料制成的。太阳能能够源源断地从自然界中得到，是一种可再生能源。
故答案为：半导体；可再生。
(1)导电性能介于导体与绝缘体之间的叫半导体，常见半导体有：锗、硅、砷化镓等，半导体常用来制作二极管和三极管。二极管：具有单向导电性。三极管：具有将电信号放大的作用。半导体元件的应用十分广泛，已成为电子计算机和其他电子仪器的重要元件。
(2)可以从自然界中源源不断地得到的能源叫可再生能源，常见的可再生能源有：水能、风能、太阳能、生物质能、潮汐能。
本题考查了半导体材料的应用和能源的分类，属于基础题。
2.【答案】运动 非平衡力 增大
【解析】解：(1)大飞机C919起飞时相对于地面上航站台的位置不断变化，所以大飞机相对于塔台是运动的；
(2)飞机加速起飞，飞机的运动速度发生了变化，因此飞机受非平衡力作用；
(3)飞机加速起飞时，质量不变，速度变大，动能增大；高度变大，重力势能增大，机械能增大。
故答案为：运动；非平衡力；增大。
(1)研究物体的运动情况时，首先要选取一个物体作为标准，这个被选作标准的物体叫做参照物。研究对象的运动情况是怎样的，就看它与参照物的相对位置是否变化；
(2)处于静止状态或匀速直线运动状态的物体受平衡力作用；
(3)动能的大小与质量、速度有关；重力势能的大小与质量、高度有关。
此题考查了运动与静止的相对性，平衡力的判断、影响动能和势能大小的因素等，在分析时，注意从题目中找出有用的信息，根据影响物理量的因素分析变化情况。
3.【答案】镜面 音色 费力
【解析】解：平静的湖面相当于是平面镜，看到波光粼粼，是由于光的镜面反射形成的；
不同的发声体发出声音的音色是不同的，他听到悠扬的马头琴曲，根据音色分辨出乐器的种类；
由题意和图示可知，运动员用桨划船时，动力臂小于阻力臂，所以此时船桨是费力杠杆。
故答案为：镜面；音色；费力。
当光照射到物体界面上时，有一部分光被反射回来的现象是光的反射，例如：平面镜成像、水中倒影都是由光的反射形成的；
声音的三个特性：音调、响度和音色。音色是每个发声体所特有的，不同的发声体音色不同；
根据动力臂和阻力臂的大小关系判断杠杆的类型，若动力臂小于阻力臂，则杠杆是费力杠杆；若动力臂大于阻力臂，则杠杆是省力杠杆；若动力臂等于阻力臂，则杠杆是等臂杠杆。
本题考查了杠杆的分类、光的反射现象、声音的特征，属于基础题。
4.【答案】失去 ②
【解析】(1)与丝绸摩擦过的玻璃棒带正电，是因为玻璃棒失去负电子；
(2)丝绸摩擦过的玻璃棒接触金属球时，是箔片上的电子转移到玻璃棒上，所以②正确。
故答案为：失去；②。
(1)物理学中把丝绸摩擦过的玻璃棒带的电荷规定为正电荷；
(2)用电器检验物体是否带电时，带电体与金属球接触时，是电子发生转移。
明确摩擦起电的实质验电器的原理，是解答此题的关键。
5.【答案】102.4
【解析】解：若只闭合S1和S2时，定值电阻R2和灯泡串联，电压表测量灯泡两端的电压，电压表示数是4V，由图像知，灯泡电流为0.8A，
串联电路各处电流相等，即此时电路电流是0.8A；
根据欧姆定律可得R2两端的电压为：U2=IR2=0.8×5Ω=4V，
串联电路总电压等于各部分电压之和，则电源电压U=U2+UL=4V+4V=8V；
若只闭合S1和S3时，定值电阻R1和灯泡串联，电压表测量灯泡两端的电压，电压表示数是2V，由图像知，灯泡电流是0.6A，即此时电路电流是0.6A，
根据串联电路电压规律可得定值电阻R1两端的电压为：U1=U-UL'=8V-2V=6V，
根据欧姆定律可得定值电阻R1的阻值为：R1=U1I'=6V0.6A=10Ω；
若将电压表换成电流表，闭合S1、S2和S3时，灯泡被短路，定值电阻R1和R2并联，电流表测量干路电流，
则通过定值电阻R1的电流为：I1=UR1=8V10Ω=0.8A，
所以通过定值电阻R2的电流为：I2=UR2=8V5Ω=1.6A，
故电流表示数为：I总=I1+I2=0.8A+1.6A=2.4A。
故答案为：10；2.4。
若只闭合S1和S2时，定值电阻R2和灯泡串联，电压表测量灯泡两端的电压，由图像知灯泡的电流，即为电路电流，根据欧姆定律求出R2两端的电压，最后根据串联电路的电压特点即可求出电源电压。
若只闭合S1和S3时，定值电阻R1和灯泡串联，电压表测量灯泡两端的电压，由图像找出灯泡电流，根据串联电路电压和电流特点求出定值电阻R1的电压和电流，根据欧姆定律求出定值电阻R1的阻值。
若将电压表换成电流表，闭合S1、S2和S3时，定值电阻R1和R2并联，电流表测量干路电流，先根据欧姆定律求出各支路电流，然后根据并联电路电流特点求出干路电流，即电流表示数。
本题通过开关的闭合和断开，以及电流表代替电压表，改变电路连接方式，然后根据欧姆定律和串联电路、并联电路中电压和电流特点求解。
6.【答案】能吸引铁磁性物质 同种电荷相互排斥
【解析】解：据电和磁的知识，对照分析即可，
即电荷分正负、能吸引轻小物体、同种排斥、带电体周围有电场；
磁铁分南北极、能吸引铁磁性物质、同名排斥、发现周围有磁场。
故答案为：①能吸引铁磁性物质；②同种电荷相互排斥。
电荷分正负、能吸引轻小物体、同种排斥、带电体周围有电场；
磁铁分南北极、能吸引铁磁性物质、同名排斥、发现周围有磁场。
本题考查电磁间的基础知识，从课本中概括，培养对比学习找规律的能力。
7.【答案】C
【解析】解：A、一根筷子的长度约25cm，初中物理课本的长度略大于此数值，在26cm左右，故A不符合实际；
B、男子百米世界纪录略小于10s，中学生百米时间在15s左右，故B不符合实际；
C、人正常骑自行车的速度在18km/h=18×13.6m/s=5m/s左右，故C符合实际；
D、三个苹果的质量约500g，一个苹果的质量在150g左右，故D不符合实际。
故选：C。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出正确的答案。
对于生活中数据的估测，应从实际的角度出发进行判断，也可从自己的角度出发判断，如自己的身高、自己的体重、自己正常时的体温及正常行走的速度等方面来与题目中的数据比较，只要相差不大，即该数据就是合理的。
8.【答案】D
【解析】解：A、“白气”是小水珠组成的，是液态的水，故A错误；
B、“白气”是干冰升华后吸收热量，温度降低，水蒸气遇冷液化形成的，故B错误；
C、干冰升华过程中吸收热量，故C错误；
D、“白气”是水蒸气液化后形成的小水珠，故D正确。
故选：D。
物质从固态直接变为气态的过程叫升华，物质从气态变为液态的过程叫做液化。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
9.【答案】D
【解析】解：AB、圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚边缘薄，形成水凸透镜；该凸透镜能使图片横向放大、颠倒；由乙图可知，此时的老鼠的像与甲图中的老鼠相比，是放大的，左右颠倒的实像，故AB错误；
C、将漫画逐渐靠近水杯，当物距小于焦距时，成正立、放大的虚像，透过水杯看到的老鼠还是向右跑的，不是掉头的，故C错误。
D、若将漫画离水杯再远一些，物距变大，像距变小，像变小，透过水杯看到的老鼠会变“瘦”一些，故D正确；
故选：D。
透明物质可以制成中间厚边缘薄的凸透镜，物体置于凸透镜的一倍焦距和二倍焦距之间时，成倒立、放大的实像；凸透镜成实像时，物距变大，像距变小，像变小。
水、玻璃、水晶、冰等透明物质，都可以制成凸透镜和凹透镜，虽然材料不同，对光线的作用相同，成像性质相同。
10.【答案】C
【解析】解：
A、由v=st可得，物体移动的距离：s物=v物t=0.1m/s×20s=2m，
由图知，n=3，则绳子自由端移动的距离：s自由端=3s物=3×2m=6m，故A错误；
B、由η=W有W总=fs物Fs自由端=fs物F×ns自由端=f3F×100%可得，物体与地面间的滑动摩擦力：f=η×3F=60%×3×100N=180N，故B错误；
C、总功：W总=Fs自由端=100N×6m=600J，
有用功：W有=ηW总=60%×600J=360J，
额外功：W额=W总-W有=600J-360J=240J，
额外功的功率：P额=W额t=240J20s=12W，故C正确；
D、如果增大接触面的粗糙程度，增大了摩擦力，增大了有用功，而额外功几乎不变，有用功与总功的比值变大，机械效率变大，故D错误。
故选：C。
(1)知道物体移动速度和时间，利用s=vt求物体移动距离，由图知，n=3，根据s自由端=3s物求出自由端移动的距离；
(2)知道机械效率和拉力大小，利用η=W有W总=fs物Fs自由端=fs物F×ns自由端=f3F求出滑动摩擦力；
(3)根据W总=Fs求出总功，利用机械效率公式计算有用功，根据W额=W总-W有，利用P=Wt求出额外功的功率；
(4)水平使用滑轮组，克服物体受到的摩擦力做的功为有用功，该滑轮组的机械效率的影响因素：一是物体受到的摩擦力，二是绳子与滑轮之间的摩擦。
本题考查了水平使用滑轮组时有用功、总功、额外功的计算以及影响滑轮组机械效率的因素，关键是知道水平使用滑轮组时克服物体与地面间摩擦力做的功为有用功。
11.【答案】D
【解析】解：A、家庭电路中，零线和地线之间的电压是0V，零线和火线之间的电压为220V，故A错误；
B、若连接地线的导线BC间断路，如果用电器金属外壳漏电，会发生触电事故，三孔插座不能正常使用，故B错误；
C、若保险丝烧断，原因是电路中电流过大，造成电流过大的原因可能是电灯短路造成的，也可能总功率过大，故C错误；
D、闭合开关S后灯泡发光，用试电笔接触A点，A点与零线连接，则氖管不发光，故D正确。
故选：D。
(1)家庭电路零线和地线之间的电压是220V；
(2)根据三孔插座的接线方法判断；
(3)家庭电路电流过大的原因，一是总功率过大，二是短路；
(4)根据测电笔的使用方法判断。
本题考查了家庭电路和安全用电的知识，是一道基础题。
12.【答案】D
【解析】解：A、由电路图可知，称重表串联在电路中，它是由电流表改装而成的，故A错误；
B、在称重读数的过程中，车是静止状态，所以是受到平衡力的作用，故B错误；
C、载重汽车重力越大，弹簧下面的M板对地面的压力越大，当受力面积一定时，车对地面的压强越大，故C错误；
D、由电路图可知，载重车的重力越大，电阻R接入电路的阻值越小，电路电流越大，由Q=I2Rt可知，相同时间内R1上产生的电热多，故D正确；
故选：D。
(1)分析电路图，根据称重表在电路的连接情况判断是电流表还是电压表；
(2)根据电路中滑片的滑动方向情况对选项逐一分析后，选择正确答案。
此题是一道力学和电学的综合题，考查焦耳定律公式的应用和固体压强的比较。
13.【答案】AB
【解析】
【分析】
本题考查的是大气压的应用、液体压强的特点和分子间的作用力，属于基础题；
大气存在压强，大气向各个方向都有压强；液体内部向各个方向都有压强；分子间存在相互作用的引力和斥力。
【解答】
A、浸过酒精的棉花燃烧时，使瓶内的气体受热膨胀，一部分空气跑到瓶外，用鸡蛋封住瓶口，瓶内的棉花停止燃烧，瓶内气体温度降低，压强减小，此时瓶内气压小于瓶外大气压，在大气压的作用下鸡蛋被压入瓶中，故A符合题意；
B、用一纸片盖住倒满水的杯口，快速倒置，纸片将水托住，是因为水排出了杯子内的空气，在大气压的作用下纸片掉不下来，说明了大气压强的存在，故B符合题意；
C、两端开口的塑料管，将一端扎上橡皮膜并倒入水，橡皮膜向下凸出，说明水对橡皮膜有一个向下的压强，与大气压无关，故C不符合题意；
D、当玻璃板与水面接触时，玻璃板与水分子之间存在作用力，当用力向上拉时，除重力外，还要克服水分子间的作用力，所以拉力比玻璃板的重力要大，反映了水分子和玻璃分子间存在引力的作用，与大气压无关，故D不符合题意。
故选：AB。
14.【答案】AD
【解析】解：
A、由题意可知，两容器中水的深度相同，由p=ρgh可知，两容器中水对容器底部的压强一样大，故A正确；
B、已知两容器的底面积相同，由F=pS可得，甲容器中水对杯底的压力等于乙容器水对杯底的压力，故B错误；
CD、根据图示可知，V甲>V乙，由密度的变形公式m=ρV可知，m甲>m乙，
又因为两容器的质量相等，由G=mg可得，甲容器和水的总重力大于乙容器和水的总重力，
而容器对桌面的压力等于容器和水的总重力，因此甲容器对桌面的压力大于乙容器对桌面的压力，故D正确；
因为两容器的底面积相同，由p=FS可得，甲容器对桌面的压强大于乙容器对桌面的压强，故C错误。
故选：AD。
(1)由题意可知两容器中水的深度关系，然后根据p=ρgh得出两容器中水对容器底部压强的大小关系；
(2)根据压强的变形公式F=pS比较甲乙容器中水对杯底压力的大小关系；
(3)根据图示可知两容器中水的体积关系，然后根据密度的变形公式可知两容器中水的质量关系，再根据容器对桌面的压力等于容器和水的总重力可知桌面受到压力的大小关系，最后根据p=FS可知容器对桌面的压强大小关系。
本题考查了学生对压强公式和液体压强公式的掌握和运用，对液体压强大小变化分析关键是确定深度大小，对固体压强的大小情况分析关键是确定压力和受力面积的大小。
15.【答案】解：当光线垂直射向a界面时，其传播方向不改变；当光从玻璃斜射入空气中时，折射光线将向远离法线的方向偏折，即入射角小于折射角。如下图所示：
【解析】由光的折射规律可知，折射光线、入射光线、法线在同一平面内，折射光线和入射光线分居法线的两侧，且当光从空气斜射入玻璃中时，折射角小于入射角，当光垂直从玻璃射入空气中时，方向不变。
此题主要考查光的折射定律，关于光斜射入两种不同介质的分界面处时，分清折射角和入射角的大小，是解答此题的关键所在，还要注意当光线垂直射向两种介质的界面上时，传播方向不改变。
16.【答案】解：物体受到重力G、支持力F、摩擦力f的作用；物体冲上斜面，受到斜面的摩擦力的方向是沿斜面现象；过物体重心，分别垂直于斜面向上和沿斜面向下的方向画一条有向线段，并分别用F和f表示，即为其所受支持力和摩擦力示意图，如图所示：
【解析】对物体进行受力分析可知，物体靠惯性冲上斜面，物体一共受到竖直向下的重力、垂直于接触面的支持力、沿斜面向下的摩擦力的作用。
正确进行受力分析是本题的关键，画图时力的方向是易错点，值得我们注意。
画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。按照这个作图步骤，很容易能够画出指定力的示意图。
17.【答案】质量 等于 2.1×103 水
【解析】解：(1)根据比较吸热能力的两种方法，要控制水和煤油的质量相同；
(2)加热由相同的加热器加热相同时间表示物体吸收的热量相同可知，水吸收的热量等于煤油吸收的热量；
(3)由图乙知升高30℃，水加热8分钟，煤油加热4分钟，水用的时间是煤油的2倍，即吸收的热量是煤油的2倍，根据Q=cmΔt，在质量、升温相同的情况下，Q与比热容成正比，故煤油的比热容是：c=12×4.2×103J/(kg⋅℃)=2.1×103J/(kg⋅℃)；
根据Q=cmΔt知，质量相同的水和煤油、升高相同的温度，水吸收相同的热量多，所以水更适合作汽车发动机的冷却液。
故答案为：(1)质量；(2)等于；(3)2.1×103；水。
(1)根据控制变量法分析解答；
(2)使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(3)由图乙知得出升高30℃水和煤油的加热时间，根据Q=cmΔt，在质量、升温相同的情况下，Q与比热容成正比得出煤油的比热容，根据Q=cmΔt分析水更适合作汽车发动机的冷却液的原因。
本题主要考查比较不同物质的吸热能力实验，熟练掌握控制变量法和转换法的应用、比热容公式的应用是解题的关键，实验为热学中的重要实验。
18.【答案】右 180.6×103 大 仅将石块浸没在水中 F1F2-F3⋅ρ水
【解析】解：
(1)发现指针偏向分度盘中线的左侧，则应将平衡螺母向右调节，使天平横梁在水平位置平衡。
(2)图甲中标尺的分度值为0.2g，则石块的质量：m=10g+5g+3g=18g；
(3)图乙中水的体积16ml，水和木块的总体积为46ml，
则木块的体积：V=46ml-16ml=30ml=30cm3
木块的密度：ρ木块=mV=18g30cm3=0.6g/cm3=0.6×103kg/m3，
(4)如果考虑到木块吸水，测得木块的体积偏小，根据ρ=mV可知，用以上方法测得木块密度值偏大；
(5)②把一块石块系在木块下，用测力计吊着木块和石块，只让石块浸没在水中，静止时读出测力计的示数为F2；此时石块没入水中排开水的体积就是自身的体积，此时受到的浮力F浮1=ρ水gV石块=G木+G石块-F2---①
③把挂在测力计下的木块和石块浸没在水中(如图丙)，静止时读出测力计的示数为F3；
此时受到的浮力F浮2=ρ水g(V石块+V木)=G木+G石块-F3---②
由①-②可得V木快=F2-F3ρ水g，
木块质量m=Gg=F1g，
木块密度表达式：ρ木块=mV=F1gF2-F3ρ水g=F1F2-F3⋅ρ水。
故答案为：(1)右；(2)18；(3)0.6×103；(4)大；(5)②仅将石块浸没在水中；④F1F2-F3⋅ρ水。
(1)天平的调节原则是：左偏右调，右偏左调；
(2)确定天平标尺的分度值，物体的质量等于砝码质量加游码(以左侧)对应的刻度值；
(3)量筒的分度值为1cm3，木块的体积等于水和木块的总体积减去水的体积；
根据ρ=mV求出木块的密度；
(4)如果考虑到木块吸水，测得木块的体积偏小，根据ρ=mV分析密度变化；
(5)根据浮力知识，若测出木块完全浸没时的浮力，则可根据V=V排=F浮ρ水g计算出木块的体积，从而计算出木块的密度。
本题考查了密度公式的计算和阿基米德原理的应用，关键是知道石块没入水中排开水的体积就是自身的体积，计算时要注意单位的统一，(5)小题用称重法测浮力和阿基米德原理求得木块的体积，这是本题的关键。
19.【答案】电压表 左 0.625灯泡电阻随温度的升高而增大 不需要 C B
【解析】解：(1)如图甲所示，闭合开关后，电压表串联在电路中，相当于电路断路，故电流表无示数，电压表与电源接通，故只有电压表有示数；
电压表应并联在灯泡两端，故灯泡和开关相连的导线错误，应将灯泡的左接线柱和电源的“-”接线柱相连，如图。
(2)电压表选用小量程，分度值为0.1V，示数为1.8V，灯泡的额定电压为2.5V，要测量小灯泡的额定功率，应让灯泡两端的电压变大，电源电压不变，根据串联电路的电压特点可让滑动变阻器两端的电压变小，根据串联分压特点可知，应将滑片适当向左滑动。
(3)根据图象可知，小灯泡的额定电流为0.25A，根据P=UI可知小灯泡的额定功率P=ULIL=2.5V×0.25A=0.625W；进一步分析图丙可知，实验过程中小灯泡的电阻发生变化，电阻变化的主要原因是灯泡电阻随温度的升高而增大。
(4)实验中可测量丙计算出小灯泡在不同电压下的实际功率，故测量小灯泡的电功率不需要多次测量求平均值。
(5)标有“220V8.5W”的LED灯与标有“220V 60W”的普通白炽灯都正常发光时，亮度几乎相当，即转化为的光能相同；普通白炽灯转化为的内能更多，消耗的电能多，LED灯消耗的电能少，即LED灯电能转化为光能的效率更高，故选C。
(6)探究电流与电阻的关系，应换用不同阻值的定值电阻多次实验；
探究电流与电压的关系，应选用一个阻值合适的定值电阻，控制定值电阻两端的电压不变；
故在该实验结束后，将小灯泡换成一个定值电阻，还可探究电流与电压的关系，选B。
故答案为：(1)电压表；如图；(2)左；(3)0.625；灯泡电阻随温度的升高而增大；(4)不需要；(5)C；(6)B。
(1)如图甲所示，闭合开关后，电压表串联在电路中，相当于电路断路，故电流表无示数，电压表与电源接通，故只有电压表有示数；
电压表应并联在灯泡两端，故灯泡和开关相连的导线错误，应将灯泡的左接线柱和电源的“-”接线柱相连，据此画图。
(2)电压表选用小量程，分度值为0.1V，示数为1.8V，灯泡的额定电压为2.5V，要测量小灯泡的额定功率，应让灯泡两端的电压变大，电源电压不变，根据串联电路的电压特点和串联分压特点可确定滑片的移动方向。
(3)根据图象可知，小灯泡的额定电流为0.25A，根据P=UI可知小灯泡的额定功率；灯泡电阻随温度的升高而增大。
(4)实验中可测量丙计算出小灯泡在不同电压下的实际功率。
(5)节能灯的亮度与一只“220V 60W”的普通白炽灯的亮度相当。电能转化为的光能相同，但是普通白炽灯转化为的热能更多、节能灯转化为的热能更少，普通白炽灯消耗的电能多、节能灯消耗的电能少。
(6)探究电流与电阻的关系，应换用不同阻值的定值电阻多次实验；
探究电流与电压的关系，应选用一个阻值合适的定值电阻，控制定值电阻两端的电压不变。
本题为“测量小灯泡电功率”的实验，考查电路连接、注意事项、电功率的计算、数据分析等知识。
20.【答案】减小 减小
【解析】解：(1)卸货过程中渔船漂浮，且总重力变小，根据F浮=G可知所受的浮力减小，根据V排=F浮ρ水g可知渔船排开水的体积变小，故吃水深度减小；
(2)渔船在岸上的水平轨道上静止时对轨道的压力F=G=2.8×107N，
渔船在岸上的水平轨道上静止时对轨道的压强p=FS=2.8×107N1.4m2=2×107Pa；
(3)发动机以额定功率工作时每分钟所做的有用功W=Pt=690×1000W×1×60s=4.14×107J，
柴油完全燃烧放出的热量Q放=Wη=4.14×107J30%=1.38×108J，
要燃烧柴油的质量m=Q放q=1.38×108J4.6×107J/kg=3kg。
故答案为：(1)减小；减小；
(2)渔船在岸上的水平轨道上静止时对轨道的压强是2×107Pa；
(3)发动机以额定功率工作时每分钟要燃烧3kg柴油。
(1)卸货过程中渔船漂浮，且总重力变小，根据F浮=G可知所受的浮力的变化情况，根据V排=F浮ρ水g可知渔船排开水的体积的变化情况，进而得出吃水深度的变化情况；
(2)根据F=G得出渔船在岸上的水平轨道上静止时对轨道的压力，根据p=FS得出渔船在岸上的水平轨道上静止时对轨道的压强；
(3)根据W=P得出发动机以额定功率工作时每分钟所做的有用功，根据Q放=Wη得出柴油完全燃烧放出的热，根据m=Q放q得出要燃烧柴油的质量。
本题考查压强、浮力、功、热值和效率的有关知识，是一道综合题。
21.【答案】加热 保温洗涤
【解析】解：(1)由图可知，当开关同时接触2、3触点时，R1、R2并联；当开关同时接触3、4触点时，R2与电动机并联；
根据并联的电阻特点可知，并联电路的总电阻小于任一分电阻，
所以当开关同时接触2、3触点时，R1、R2并联，电路中的电阻最小，根据P=U2R可知，总功率最大，洗衣机处于加热状态；
当开关同时接触3、4触点时，R2与电动机并联，洗衣机处于保温洗涤状态；
(2)水吸收的热量：Q吸=c水m(t-t0)=4.2×103J/(kg⋅℃)×10kg×(45℃-20℃)=1.05×106J，
由表格数据可知，洗衣机的加热功率P加热=2400W，
由P=Wt可知，洗衣机加热消耗的电能：W=P加热t'=2400W×875s=2.1×106J，
此过程中的加热效率：η=Q吸W×100%=1.05×106J2.1×106J×100%=50%；
(3)R1的电功率：P1=U2R1=(220V)222Ω=2200W，
根据并联电路的特点可知，R2的电功率：P2=P加热-P1=2400W-2200W=200W
则保温洗涤时的总功率：P=P1+PM=200W+240W=440W，
根据P=UI可知，洗衣机处于保温洗涤状态时，干路电流：I=PU=440W220V=2A；
(4)防电墙与人的电阻串联，
根据串联电路电阻特点可知，电路总电阻：R=R0+R人=1×106Ω+1×103Ω=1.001×106Ω，
串联电路中的电流：I0=UR=220V1.001×106Ω=2.2×10-4A，
由欧姆定律得，此时人体两端的电压：U人=I0R人=2.2×10-4A×1×103Ω=0.22V，
因为U人小于36V，所以防电墙技术能保证人的安全。
故答案为：(1)加热；保温洗涤；
(2)洗衣机内注入10kg的水，在额定电压下连续加热875s，水温由20℃上升到45℃，此过程中的加热效率是50%；
(3)洗衣机处于保温洗涤状态时，干路电流是2A；
(4)防电墙技术能保障人的安全。
(1)由图可知，当开关同时接触2、3触点时，R1、R2并联；当开关同时接触3、4触点时，R2与电动机并联；根据并联电路的电阻特点和P=U2R可知加热和保温洗涤的电路连接；
(2)知道水的质量、比热容、初温和末温，利用Q吸=cm(t-t0)求出水吸收的热量，根据P=Wt求出消耗的电能，利用效率公式求出此过程中的加热效率；
(3)根据P=U2R可知R1的电功率，根据并联电路的特点和加热功率求出R2的电功率，根据并联电路的特点求出保温洗涤的总功率，根据P=UI求出洗衣机处于保温洗涤状态时，干路电流；
(4)根据串联电路电阻特点求出电路总电阻，再利用欧姆定律及变形公式求出此时人体的电压，与人体的安全电压进行比较即可判断防电墙技术能否保证人的安全。
本题为电热综合综合题，考查串并联电路的特点、欧姆定律、电功率公式、电功公式、吸热公式、效率公式的运用，能正确分析不同状态下的电路连接是解题的关键。
2022年河南省新乡市第十一中学中考物理最后一模试卷
一、填空题（每空1分，共14分）
1. 如图所示，这是安装在道路旁的太阳能路灯。它白天吸收太阳能，以化学能的形式储存在蓄电池中，夜晚路灯上的LED灯就能发光照明。LED灯是一种发光二极管，它是由______(选填“半导体”或“超导”)材料制成的。太阳能是一种______(选填“可再生”或“不可再生”)能源。
2. 如图，国产大飞机C919加速起飞时，以地面塔台为参照物，它是______(选填“运动”或“静止”)的，此过程飞机受的是______(选填“平衡力”或“非平衡力”)，飞机的机械能______(选填“增大”、“不变”或“减小”)。
3. 小康到湖边游玩，他看到平静的湖面波光粼粼，是由于光的______(选填“镜面”或“漫”)反射形成的。他听到悠扬的马头琴曲，根据______(选填“音调”“响度”或“音色”)分辨出乐器的种类。一会儿，湖上进行划船比赛，如图，该船桨属于______(选填“省力”“费力”或“等臂”)杠杆。
4. 丝绸摩擦过的玻璃棒带正电是因为玻璃棒______(选填“得到”或“失去”)电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如图所示。接触瞬间______(选填序号即可：①“有正电荷从玻璃棒转移到验电器”、②“有电子从验电器转移到玻璃棒”或③“没有电荷转移”)。
5. 灯泡的I-U图象如图甲所示。在图乙所示电路中，电阻R2=5Ω，只闭合S1和S2时，电压表的示数为4V；若只闭合S1和S3时，电压表示数为2V，R1的阻值为______Ω；若将电压表换成电流表，闭合S1、S2和S3时，电流表的示数为______ A。
6. 通过学习你一定发现了电和磁之间存在着很多相似之处，如表所示，将电现象和磁现象的某些相似之处作了对比，请仿照示例完成该表。
电现象
磁现象
示例
电荷有正、负两种
磁体有南、北两极
①
带电体能吸引轻小物体
______
②
______
同名磁极相互排斥
二、选择题（每小题2分，共16分。第7～12为单选题，第13～14为双选题，全部选对得2分，选对但不全得1分，有错选得0分）
7. 以下是小明对身边事物的一些估测，其中正确的是( )
A. 初中物理课本的长度为26mm B. 中学生百米赛跑所用时间约为50s
C. 自行车正常骑行速度约为5m/s D. 一个苹果的质量约为30g
8. 将少量干冰放入适量的热水中，会看到杯口产生大量“白气”。下列说法正确的是( )
A. “白气”是气态的水 B. “白气”是干冰升华后形成的气态物质
C. 干冰升华过程中放热 D. “白气”是水蒸气液化后形成的
9. 如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是( )
A. 透过水杯看到变“胖”的老鼠是虚像
B. 装有水的圆柱形玻璃杯相当于一个凹透镜
C. 将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D. 将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
10. 如图所示，重为800N的物体在100N的水平拉力F的作用下以0.1m/s的速度沿水平地面，向左匀速直线运动了20s，滑轮组的机械效率为60%，在此过程中，下列说法正确的是( )
A. 绳子自由端移动距离为4m
B. 物体与地面间的滑动摩擦力大小为120N
C. 额外功的功率为12W
D. 若物体的重力和运动速度不变，只增大水平地面的粗糙程度，则滑轮组的机械效率会降低
11. 这是家庭电路的一部分，下列说法正确的是( )
A. 零线和地线之间的电压为220V
B. 若连接地线的导线BC间断路，三孔插座仍可正常使用
C. 若保险丝熔断了，一定是电路发生了短路
D. 闭合开关S后灯泡发光，用试电笔接触A点时，氖管不发光
12. 为了给载重车称重计费，杨光同学结合所学物理知识，设计了如图所示的计重秤原理图，用它可以测载重车的重力。以下说法正确的是( )
A. 图中位置的称重表是由电压表改装成的
B. 在称重读数的过程中，静止的载重车受力不平衡
C. 无论载重车重力如何，弹簧下面的M板对地面的压强不变
D. 载重车的重力越大，相同时间内R1上产生的电热越多
13. 下列实验中，可以用来证明大气压强存在的是( )
A. 瓶中燃烧浸过酒精的棉花，鸡蛋剥皮堵住瓶口，鸡蛋被吸入瓶中
B. 用一纸片盖住倒满水的杯口，快速倒置，纸片将水托住
C. 两端开口的塑料管，将一端扎上橡皮膜并倒入水，橡皮膜向下凸出
D. 提起水平接触水面的玻璃板，需要的力大于玻璃板的重力
14. 如图，甲、乙两个质量和底面积均相等的薄壁容器，容器内装水且水面相平，下列正确的是( )
A. 两容器中水对容器底部的压强一样大
B. 甲容器中水对杯底的压力大于乙容器水对杯底的压力
C. 甲容器对桌面的压强等于乙容器对桌面的压强
D. 甲容器对桌面的压力大于乙容器对桌面的压力
三、作图题（每题2分，共4分）
15. 如图一束光射向半圆形玻璃砖，O为圆心，请作出光通过a、b两个界面的折射光线。
16. 请补全图中由于惯性冲上粗糙斜面的物体受力的示意图。
17. 某实验小组用如图甲所示的装置比较水和煤油的吸热能力。
(1)在两个相同的烧杯中分别倒入______(选填“质量”或“体积”)和初温都相同的水和煤油；
(2)实验中选用相同的电热器对水和煤油加热相同的时间，水吸收的热量______(选填“大于”、“等于”或“小于”)煤油吸收的热量。
(3)已知水的比热容是4.2×103J/(kg⋅℃)，则煤油的比热容是______J/(kg⋅℃)。小明想为自家汽车装入发动机冷却液，则应选择______(选填“水”或“煤油”)作为冷却液更合理。
18. 小明同学从家里带了两块形状规则的小木块，到实验室测它们的密度。
(1)将天平放在水平台上，游码拨到标尺左端零刻度线处，发现指针偏向分度盘中线的左侧。应向______(选填“左”或“右”)调节平衡螺母，使横梁水平平衡。
(2)用天平测木块质量，平衡时砝码、游码如图甲所示。木块质量为______ g。
(3)在量筒中装适量的水如图乙所示，将木块用细针压没在量筒的水中，液面与46mL刻度线相平，则木块密度为______kg/m3。
(4)若考虑到木块吸水，以上方法所测木块密度值偏______(选填“大”或“小”)。
(5)小明换用不同的方法测另一个木块的密度，请帮助他把实验步骤补充完整。
①用弹簧测力计测出木块的重力，示数为F1；
②把一石块系在木块下，用测力计吊着木块和石块，______静止时测力计的示数为F2；
③把挂在测力计下的木块和石块浸没在水中(如图丙)。静止时测力计示数为F3；
④木块密度表达式：ρ木=______(用ρ水和测得的物理量表示，不考虑木块吸水)。
19. 在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω1A”。
(1)如图甲所示，闭合开关后，发现只有______有示数，经检查发现有根导线连接错误。请在错误导线上打“×”，并用笔画线代替导线，将电路连接正确；
(2)改正错误后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示。要测量小灯泡的额定功率，应将滑片适当向______(选填“左”或“右”)滑动；
(3)图丙是小灯泡的电流随电压变化关系的图象，根据图象可知，小灯泡的额定功______ W；进一步分析图丙可知，实验过程中小灯泡的电阻发生变化，电阻变化的主要原因是______。
(4)测量小灯泡的电功率______(选填“需要”或“不需要”)多次测量求平均值。
(5)对实验现象进一步分析可知：小灯泡的实际功率越大，小灯泡亮度越大。但某同学发现：标有“220V8.5W”的LED灯与标有“220V 60W”的普通白炽灯都正常发光时，亮度几乎相当。请分析造成这一现象的原因可能是______(填序号)。
A.两灯的实际功率相同
B.相同时间内，电流通过两灯做功不同
C.两灯将电能转化为光能的效率不同
(6)在该实验结束后，将小灯泡换成一个定值电阻，还可探究______的关系(选填“A”或“B”)。
A.电流与电阻
B.电流与电压
20. 某渔船长71m，宽11m，高5.2m，采用额定功率为690kW的发动机进行捕捞作业。
(1)渔船满载时的吃水深度为4m，卸货过程中渔船的吃水深度______，所受浮力______。(以上两空均选填“增大”、“减小”或“不变”)
(2)在岸上建造的渔船，为了便于在完工后推到海里，一小组同学讨论所用方法是：在船底适当的位置安装钢轮，并铺设了通到海里的滑行轨道，渔船及所装物品的总重力为2.8×107N，安装的全部钢轮与轨道的总接触面积为1.4m2，求渔船在岸上的水平轨道上静止时对轨道的压强是多大？
(3)若样板船的柴油机发动机正常工作时效率为30%，假设柴油完全燃烧，求发动机以额定功率工作时每分钟要燃烧多少柴油？(柴油的热值为4.6×107J/kg)
21. 我国某知名企业生产的一款智能滚筒洗衣机，具有洗净度高、不伤衣服、可设定洗涤温度等优点，其简化等效电路如图所示，通过旋转手柄可使扇形开关同时接触两个相邻触点，使洗衣机处于空挡、加热、保温洗涤不同状态。定值电阻R1和R2均为电热丝，R1=22Ω。该款洗衣机主要参数如表。[c水=4.2×103J/(kg⋅℃)]
额定电压
220V
加热功率
2400W
电动机功率
240W
防电墙电阻
1×106Ω
(1)图中洗衣机处于空挡状态，当开关同时接触2、3触点时，洗衣机处于______状态，当开关同时接触3、4触点时，洗衣机处于______状态。
(2)洗衣机内注入10kg的水，在额定电压下连续加热875s，水温由20℃上升到45℃，此过程中的加热效率是多少？
(3)洗衣机处于保温洗涤状态时，干路电流是多少？
(4)该洗衣机具有“防电墙”技术。所谓“防电墙”是指洗衣机在电路和外壳之间加一个阻值高达1×106Ω的隔离电阻，即便在异常漏电情况下，电流依次经防火墙和人体流入大地，也可保证人体可能承受的电压低于36V的人体绝对安全电压。请你通过计算判断防电墙技术能否保障人的安全(人体电阻按1000Ω计算)。
答案和解析
1.【答案】半导体 可再生
【解析】解：LED灯是一种发光二极管，二极管是由半导体材料制成的。太阳能能够源源断地从自然界中得到，是一种可再生能源。
故答案为：半导体；可再生。
(1)导电性能介于导体与绝缘体之间的叫半导体，常见半导体有：锗、硅、砷化镓等，半导体常用来制作二极管和三极管。二极管：具有单向导电性。三极管：具有将电信号放大的作用。半导体元件的应用十分广泛，已成为电子计算机和其他电子仪器的重要元件。
(2)可以从自然界中源源不断地得到的能源叫可再生能源，常见的可再生能源有：水能、风能、太阳能、生物质能、潮汐能。
本题考查了半导体材料的应用和能源的分类，属于基础题。
2.【答案】运动 非平衡力 增大
【解析】解：(1)大飞机C919起飞时相对于地面上航站台的位置不断变化，所以大飞机相对于塔台是运动的；
(2)飞机加速起飞，飞机的运动速度发生了变化，因此飞机受非平衡力作用；
(3)飞机加速起飞时，质量不变，速度变大，动能增大；高度变大，重力势能增大，机械能增大。
故答案为：运动；非平衡力；增大。
(1)研究物体的运动情况时，首先要选取一个物体作为标准，这个被选作标准的物体叫做参照物。研究对象的运动情况是怎样的，就看它与参照物的相对位置是否变化；
(2)处于静止状态或匀速直线运动状态的物体受平衡力作用；
(3)动能的大小与质量、速度有关；重力势能的大小与质量、高度有关。
此题考查了运动与静止的相对性，平衡力的判断、影响动能和势能大小的因素等，在分析时，注意从题目中找出有用的信息，根据影响物理量的因素分析变化情况。
3.【答案】镜面 音色 费力
【解析】解：平静的湖面相当于是平面镜，看到波光粼粼，是由于光的镜面反射形成的；
不同的发声体发出声音的音色是不同的，他听到悠扬的马头琴曲，根据音色分辨出乐器的种类；
由题意和图示可知，运动员用桨划船时，动力臂小于阻力臂，所以此时船桨是费力杠杆。
故答案为：镜面；音色；费力。
当光照射到物体界面上时，有一部分光被反射回来的现象是光的反射，例如：平面镜成像、水中倒影都是由光的反射形成的；
声音的三个特性：音调、响度和音色。音色是每个发声体所特有的，不同的发声体音色不同；
根据动力臂和阻力臂的大小关系判断杠杆的类型，若动力臂小于阻力臂，则杠杆是费力杠杆；若动力臂大于阻力臂，则杠杆是省力杠杆；若动力臂等于阻力臂，则杠杆是等臂杠杆。
本题考查了杠杆的分类、光的反射现象、声音的特征，属于基础题。
4.【答案】失去 ②
【解析】(1)与丝绸摩擦过的玻璃棒带正电，是因为玻璃棒失去负电子；
(2)丝绸摩擦过的玻璃棒接触金属球时，是箔片上的电子转移到玻璃棒上，所以②正确。
故答案为：失去；②。
(1)物理学中把丝绸摩擦过的玻璃棒带的电荷规定为正电荷；
(2)用电器检验物体是否带电时，带电体与金属球接触时，是电子发生转移。
明确摩擦起电的实质验电器的原理，是解答此题的关键。
5.【答案】102.4
【解析】解：若只闭合S1和S2时，定值电阻R2和灯泡串联，电压表测量灯泡两端的电压，电压表示数是4V，由图像知，灯泡电流为0.8A，
串联电路各处电流相等，即此时电路电流是0.8A；
根据欧姆定律可得R2两端的电压为：U2=IR2=0.8×5Ω=4V，
串联电路总电压等于各部分电压之和，则电源电压U=U2+UL=4V+4V=8V；
若只闭合S1和S3时，定值电阻R1和灯泡串联，电压表测量灯泡两端的电压，电压表示数是2V，由图像知，灯泡电流是0.6A，即此时电路电流是0.6A，
根据串联电路电压规律可得定值电阻R1两端的电压为：U1=U-UL'=8V-2V=6V，
根据欧姆定律可得定值电阻R1的阻值为：R1=U1I'=6V0.6A=10Ω；
若将电压表换成电流表，闭合S1、S2和S3时，灯泡被短路，定值电阻R1和R2并联，电流表测量干路电流，
则通过定值电阻R1的电流为：I1=UR1=8V10Ω=0.8A，
所以通过定值电阻R2的电流为：I2=UR2=8V5Ω=1.6A，
故电流表示数为：I总=I1+I2=0.8A+1.6A=2.4A。
故答案为：10；2.4。
若只闭合S1和S2时，定值电阻R2和灯泡串联，电压表测量灯泡两端的电压，由图像知灯泡的电流，即为电路电流，根据欧姆定律求出R2两端的电压，最后根据串联电路的电压特点即可求出电源电压。
若只闭合S1和S3时，定值电阻R1和灯泡串联，电压表测量灯泡两端的电压，由图像找出灯泡电流，根据串联电路电压和电流特点求出定值电阻R1的电压和电流，根据欧姆定律求出定值电阻R1的阻值。
若将电压表换成电流表，闭合S1、S2和S3时，定值电阻R1和R2并联，电流表测量干路电流，先根据欧姆定律求出各支路电流，然后根据并联电路电流特点求出干路电流，即电流表示数。
本题通过开关的闭合和断开，以及电流表代替电压表，改变电路连接方式，然后根据欧姆定律和串联电路、并联电路中电压和电流特点求解。
6.【答案】能吸引铁磁性物质 同种电荷相互排斥
【解析】解：据电和磁的知识，对照分析即可，
即电荷分正负、能吸引轻小物体、同种排斥、带电体周围有电场；
磁铁分南北极、能吸引铁磁性物质、同名排斥、发现周围有磁场。
故答案为：①能吸引铁磁性物质；②同种电荷相互排斥。
电荷分正负、能吸引轻小物体、同种排斥、带电体周围有电场；
磁铁分南北极、能吸引铁磁性物质、同名排斥、发现周围有磁场。
本题考查电磁间的基础知识，从课本中概括，培养对比学习找规律的能力。
7.【答案】C
【解析】解：A、一根筷子的长度约25cm，初中物理课本的长度略大于此数值，在26cm左右，故A不符合实际；
B、男子百米世界纪录略小于10s，中学生百米时间在15s左右，故B不符合实际；
C、人正常骑自行车的速度在18km/h=18×13.6m/s=5m/s左右，故C符合实际；
D、三个苹果的质量约500g，一个苹果的质量在150g左右，故D不符合实际。
故选：C。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出正确的答案。
对于生活中数据的估测，应从实际的角度出发进行判断，也可从自己的角度出发判断，如自己的身高、自己的体重、自己正常时的体温及正常行走的速度等方面来与题目中的数据比较，只要相差不大，即该数据就是合理的。
8.【答案】D
【解析】解：A、“白气”是小水珠组成的，是液态的水，故A错误；
B、“白气”是干冰升华后吸收热量，温度降低，水蒸气遇冷液化形成的，故B错误；
C、干冰升华过程中吸收热量，故C错误；
D、“白气”是水蒸气液化后形成的小水珠，故D正确。
故选：D。
物质从固态直接变为气态的过程叫升华，物质从气态变为液态的过程叫做液化。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
9.【答案】D
【解析】解：AB、圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚边缘薄，形成水凸透镜；该凸透镜能使图片横向放大、颠倒；由乙图可知，此时的老鼠的像与甲图中的老鼠相比，是放大的，左右颠倒的实像，故AB错误；
C、将漫画逐渐靠近水杯，当物距小于焦距时，成正立、放大的虚像，透过水杯看到的老鼠还是向右跑的，不是掉头的，故C错误。
D、若将漫画离水杯再远一些，物距变大，像距变小，像变小，透过水杯看到的老鼠会变“瘦”一些，故D正确；
故选：D。
透明物质可以制成中间厚边缘薄的凸透镜，物体置于凸透镜的一倍焦距和二倍焦距之间时，成倒立、放大的实像；凸透镜成实像时，物距变大，像距变小，像变小。
水、玻璃、水晶、冰等透明物质，都可以制成凸透镜和凹透镜，虽然材料不同，对光线的作用相同，成像性质相同。
10.【答案】C
【解析】解：
A、由v=st可得，物体移动的距离：s物=v物t=0.1m/s×20s=2m，
由图知，n=3，则绳子自由端移动的距离：s自由端=3s物=3×2m=6m，故A错误；
B、由η=W有W总=fs物Fs自由端=fs物F×ns自由端=f3F×100%可得，物体与地面间的滑动摩擦力：f=η×3F=60%×3×100N=180N，故B错误；
C、总功：W总=Fs自由端=100N×6m=600J，
有用功：W有=ηW总=60%×600J=360J，
额外功：W额=W总-W有=600J-360J=240J，
额外功的功率：P额=W额t=240J20s=12W，故C正确；
D、如果增大接触面的粗糙程度，增大了摩擦力，增大了有用功，而额外功几乎不变，有用功与总功的比值变大，机械效率变大，故D错误。
故选：C。
(1)知道物体移动速度和时间，利用s=vt求物体移动距离，由图知，n=3，根据s自由端=3s物求出自由端移动的距离；
(2)知道机械效率和拉力大小，利用η=W有W总=fs物Fs自由端=fs物F×ns自由端=f3F求出滑动摩擦力；
(3)根据W总=Fs求出总功，利用机械效率公式计算有用功，根据W额=W总-W有，利用P=Wt求出额外功的功率；
(4)水平使用滑轮组，克服物体受到的摩擦力做的功为有用功，该滑轮组的机械效率的影响因素：一是物体受到的摩擦力，二是绳子与滑轮之间的摩擦。
本题考查了水平使用滑轮组时有用功、总功、额外功的计算以及影响滑轮组机械效率的因素，关键是知道水平使用滑轮组时克服物体与地面间摩擦力做的功为有用功。
11.【答案】D
【解析】解：A、家庭电路中，零线和地线之间的电压是0V，零线和火线之间的电压为220V，故A错误；
B、若连接地线的导线BC间断路，如果用电器金属外壳漏电，会发生触电事故，三孔插座不能正常使用，故B错误；
C、若保险丝烧断，原因是电路中电流过大，造成电流过大的原因可能是电灯短路造成的，也可能总功率过大，故C错误；
D、闭合开关S后灯泡发光，用试电笔接触A点，A点与零线连接，则氖管不发光，故D正确。
故选：D。
(1)家庭电路零线和地线之间的电压是220V；
(2)根据三孔插座的接线方法判断；
(3)家庭电路电流过大的原因，一是总功率过大，二是短路；
(4)根据测电笔的使用方法判断。
本题考查了家庭电路和安全用电的知识，是一道基础题。
12.【答案】D
【解析】解：A、由电路图可知，称重表串联在电路中，它是由电流表改装而成的，故A错误；
B、在称重读数的过程中，车是静止状态，所以是受到平衡力的作用，故B错误；
C、载重汽车重力越大，弹簧下面的M板对地面的压力越大，当受力面积一定时，车对地面的压强越大，故C错误；
D、由电路图可知，载重车的重力越大，电阻R接入电路的阻值越小，电路电流越大，由Q=I2Rt可知，相同时间内R1上产生的电热多，故D正确；
故选：D。
(1)分析电路图，根据称重表在电路的连接情况判断是电流表还是电压表；
(2)根据电路中滑片的滑动方向情况对选项逐一分析后，选择正确答案。
此题是一道力学和电学的综合题，考查焦耳定律公式的应用和固体压强的比较。
13.【答案】AB
【解析】
【分析】
本题考查的是大气压的应用、液体压强的特点和分子间的作用力，属于基础题；
大气存在压强，大气向各个方向都有压强；液体内部向各个方向都有压强；分子间存在相互作用的引力和斥力。
【解答】
A、浸过酒精的棉花燃烧时，使瓶内的气体受热膨胀，一部分空气跑到瓶外，用鸡蛋封住瓶口，瓶内的棉花停止燃烧，瓶内气体温度降低，压强减小，此时瓶内气压小于瓶外大气压，在大气压的作用下鸡蛋被压入瓶中，故A符合题意；
B、用一纸片盖住倒满水的杯口，快速倒置，纸片将水托住，是因为水排出了杯子内的空气，在大气压的作用下纸片掉不下来，说明了大气压强的存在，故B符合题意；
C、两端开口的塑料管，将一端扎上橡皮膜并倒入水，橡皮膜向下凸出，说明水对橡皮膜有一个向下的压强，与大气压无关，故C不符合题意；
D、当玻璃板与水面接触时，玻璃板与水分子之间存在作用力，当用力向上拉时，除重力外，还要克服水分子间的作用力，所以拉力比玻璃板的重力要大，反映了水分子和玻璃分子间存在引力的作用，与大气压无关，故D不符合题意。
故选：AB。
14.【答案】AD
【解析】解：
A、由题意可知，两容器中水的深度相同，由p=ρgh可知，两容器中水对容器底部的压强一样大，故A正确；
B、已知两容器的底面积相同，由F=pS可得，甲容器中水对杯底的压力等于乙容器水对杯底的压力，故B错误；
CD、根据图示可知，V甲>V乙，由密度的变形公式m=ρV可知，m甲>m乙，
又因为两容器的质量相等，由G=mg可得，甲容器和水的总重力大于乙容器和水的总重力，
而容器对桌面的压力等于容器和水的总重力，因此甲容器对桌面的压力大于乙容器对桌面的压力，故D正确；
因为两容器的底面积相同，由p=FS可得，甲容器对桌面的压强大于乙容器对桌面的压强，故C错误。
故选：AD。
(1)由题意可知两容器中水的深度关系，然后根据p=ρgh得出两容器中水对容器底部压强的大小关系；
(2)根据压强的变形公式F=pS比较甲乙容器中水对杯底压力的大小关系；
(3)根据图示可知两容器中水的体积关系，然后根据密度的变形公式可知两容器中水的质量关系，再根据容器对桌面的压力等于容器和水的总重力可知桌面受到压力的大小关系，最后根据p=FS可知容器对桌面的压强大小关系。
本题考查了学生对压强公式和液体压强公式的掌握和运用，对液体压强大小变化分析关键是确定深度大小，对固体压强的大小情况分析关键是确定压力和受力面积的大小。
15.【答案】解：当光线垂直射向a界面时，其传播方向不改变；当光从玻璃斜射入空气中时，折射光线将向远离法线的方向偏折，即入射角小于折射角。如下图所示：
【解析】由光的折射规律可知，折射光线、入射光线、法线在同一平面内，折射光线和入射光线分居法线的两侧，且当光从空气斜射入玻璃中时，折射角小于入射角，当光垂直从玻璃射入空气中时，方向不变。
此题主要考查光的折射定律，关于光斜射入两种不同介质的分界面处时，分清折射角和入射角的大小，是解答此题的关键所在，还要注意当光线垂直射向两种介质的界面上时，传播方向不改变。
16.【答案】解：物体受到重力G、支持力F、摩擦力f的作用；物体冲上斜面，受到斜面的摩擦力的方向是沿斜面现象；过物体重心，分别垂直于斜面向上和沿斜面向下的方向画一条有向线段，并分别用F和f表示，即为其所受支持力和摩擦力示意图，如图所示：
【解析】对物体进行受力分析可知，物体靠惯性冲上斜面，物体一共受到竖直向下的重力、垂直于接触面的支持力、沿斜面向下的摩擦力的作用。
正确进行受力分析是本题的关键，画图时力的方向是易错点，值得我们注意。
画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。按照这个作图步骤，很容易能够画出指定力的示意图。
17.【答案】质量 等于 2.1×103 水
【解析】解：(1)根据比较吸热能力的两种方法，要控制水和煤油的质量相同；
(2)加热由相同的加热器加热相同时间表示物体吸收的热量相同可知，水吸收的热量等于煤油吸收的热量；
(3)由图乙知升高30℃，水加热8分钟，煤油加热4分钟，水用的时间是煤油的2倍，即吸收的热量是煤油的2倍，根据Q=cmΔt，在质量、升温相同的情况下，Q与比热容成正比，故煤油的比热容是：c=12×4.2×103J/(kg⋅℃)=2.1×103J/(kg⋅℃)；
根据Q=cmΔt知，质量相同的水和煤油、升高相同的温度，水吸收相同的热量多，所以水更适合作汽车发动机的冷却液。
故答案为：(1)质量；(2)等于；(3)2.1×103；水。
(1)根据控制变量法分析解答；
(2)使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(3)由图乙知得出升高30℃水和煤油的加热时间，根据Q=cmΔt，在质量、升温相同的情况下，Q与比热容成正比得出煤油的比热容，根据Q=cmΔt分析水更适合作汽车发动机的冷却液的原因。
本题主要考查比较不同物质的吸热能力实验，熟练掌握控制变量法和转换法的应用、比热容公式的应用是解题的关键，实验为热学中的重要实验。
18.【答案】右 180.6×103 大 仅将石块浸没在水中 F1F2-F3⋅ρ水
【解析】解：
(1)发现指针偏向分度盘中线的左侧，则应将平衡螺母向右调节，使天平横梁在水平位置平衡。
(2)图甲中标尺的分度值为0.2g，则石块的质量：m=10g+5g+3g=18g；
(3)图乙中水的体积16ml，水和木块的总体积为46ml，
则木块的体积：V=46ml-16ml=30ml=30cm3
木块的密度：ρ木块=mV=18g30cm3=0.6g/cm3=0.6×103kg/m3，
(4)如果考虑到木块吸水，测得木块的体积偏小，根据ρ=mV可知，用以上方法测得木块密度值偏大；
(5)②把一块石块系在木块下，用测力计吊着木块和石块，只让石块浸没在水中，静止时读出测力计的示数为F2；此时石块没入水中排开水的体积就是自身的体积，此时受到的浮力F浮1=ρ水gV石块=G木+G石块-F2---①
③把挂在测力计下的木块和石块浸没在水中(如图丙)，静止时读出测力计的示数为F3；
此时受到的浮力F浮2=ρ水g(V石块+V木)=G木+G石块-F3---②
由①-②可得V木快=F2-F3ρ水g，
木块质量m=Gg=F1g，
木块密度表达式：ρ木块=mV=F1gF2-F3ρ水g=F1F2-F3⋅ρ水。
故答案为：(1)右；(2)18；(3)0.6×103；(4)大；(5)②仅将石块浸没在水中；④F1F2-F3⋅ρ水。
(1)天平的调节原则是：左偏右调，右偏左调；
(2)确定天平标尺的分度值，物体的质量等于砝码质量加游码(以左侧)对应的刻度值；
(3)量筒的分度值为1cm3，木块的体积等于水和木块的总体积减去水的体积；
根据ρ=mV求出木块的密度；
(4)如果考虑到木块吸水，测得木块的体积偏小，根据ρ=mV分析密度变化；
(5)根据浮力知识，若测出木块完全浸没时的浮力，则可根据V=V排=F浮ρ水g计算出木块的体积，从而计算出木块的密度。
本题考查了密度公式的计算和阿基米德原理的应用，关键是知道石块没入水中排开水的体积就是自身的体积，计算时要注意单位的统一，(5)小题用称重法测浮力和阿基米德原理求得木块的体积，这是本题的关键。
19.【答案】电压表 左 0.625灯泡电阻随温度的升高而增大 不需要 C B
【解析】解：(1)如图甲所示，闭合开关后，电压表串联在电路中，相当于电路断路，故电流表无示数，电压表与电源接通，故只有电压表有示数；
电压表应并联在灯泡两端，故灯泡和开关相连的导线错误，应将灯泡的左接线柱和电源的“-”接线柱相连，如图。
(2)电压表选用小量程，分度值为0.1V，示数为1.8V，灯泡的额定电压为2.5V，要测量小灯泡的额定功率，应让灯泡两端的电压变大，电源电压不变，根据串联电路的电压特点可让滑动变阻器两端的电压变小，根据串联分压特点可知，应将滑片适当向左滑动。
(3)根据图象可知，小灯泡的额定电流为0.25A，根据P=UI可知小灯泡的额定功率P=ULIL=2.5V×0.25A=0.625W；进一步分析图丙可知，实验过程中小灯泡的电阻发生变化，电阻变化的主要原因是灯泡电阻随温度的升高而增大。
(4)实验中可测量丙计算出小灯泡在不同电压下的实际功率，故测量小灯泡的电功率不需要多次测量求平均值。
(5)标有“220V8.5W”的LED灯与标有“220V 60W”的普通白炽灯都正常发光时，亮度几乎相当，即转化为的光能相同；普通白炽灯转化为的内能更多，消耗的电能多，LED灯消耗的电能少，即LED灯电能转化为光能的效率更高，故选C。
(6)探究电流与电阻的关系，应换用不同阻值的定值电阻多次实验；
探究电流与电压的关系，应选用一个阻值合适的定值电阻，控制定值电阻两端的电压不变；
故在该实验结束后，将小灯泡换成一个定值电阻，还可探究电流与电压的关系，选B。
故答案为：(1)电压表；如图；(2)左；(3)0.625；灯泡电阻随温度的升高而增大；(4)不需要；(5)C；(6)B。
(1)如图甲所示，闭合开关后，电压表串联在电路中，相当于电路断路，故电流表无示数，电压表与电源接通，故只有电压表有示数；
电压表应并联在灯泡两端，故灯泡和开关相连的导线错误，应将灯泡的左接线柱和电源的“-”接线柱相连，据此画图。
(2)电压表选用小量程，分度值为0.1V，示数为1.8V，灯泡的额定电压为2.5V，要测量小灯泡的额定功率，应让灯泡两端的电压变大，电源电压不变，根据串联电路的电压特点和串联分压特点可确定滑片的移动方向。
(3)根据图象可知，小灯泡的额定电流为0.25A，根据P=UI可知小灯泡的额定功率；灯泡电阻随温度的升高而增大。
(4)实验中可测量丙计算出小灯泡在不同电压下的实际功率。
(5)节能灯的亮度与一只“220V 60W”的普通白炽灯的亮度相当。电能转化为的光能相同，但是普通白炽灯转化为的热能更多、节能灯转化为的热能更少，普通白炽灯消耗的电能多、节能灯消耗的电能少。
(6)探究电流与电阻的关系，应换用不同阻值的定值电阻多次实验；
探究电流与电压的关系，应选用一个阻值合适的定值电阻，控制定值电阻两端的电压不变。
本题为“测量小灯泡电功率”的实验，考查电路连接、注意事项、电功率的计算、数据分析等知识。
20.【答案】减小 减小
【解析】解：(1)卸货过程中渔船漂浮，且总重力变小，根据F浮=G可知所受的浮力减小，根据V排=F浮ρ水g可知渔船排开水的体积变小，故吃水深度减小；
(2)渔船在岸上的水平轨道上静止时对轨道的压力F=G=2.8×107N，
渔船在岸上的水平轨道上静止时对轨道的压强p=FS=2.8×107N1.4m2=2×107Pa；
(3)发动机以额定功率工作时每分钟所做的有用功W=Pt=690×1000W×1×60s=4.14×107J，
柴油完全燃烧放出的热量Q放=Wη=4.14×107J30%=1.38×108J，
要燃烧柴油的质量m=Q放q=1.38×108J4.6×107J/kg=3kg。
故答案为：(1)减小；减小；
(2)渔船在岸上的水平轨道上静止时对轨道的压强是2×107Pa；
(3)发动机以额定功率工作时每分钟要燃烧3kg柴油。
(1)卸货过程中渔船漂浮，且总重力变小，根据F浮=G可知所受的浮力的变化情况，根据V排=F浮ρ水g可知渔船排开水的体积的变化情况，进而得出吃水深度的变化情况；
(2)根据F=G得出渔船在岸上的水平轨道上静止时对轨道的压力，根据p=FS得出渔船在岸上的水平轨道上静止时对轨道的压强；
(3)根据W=P得出发动机以额定功率工作时每分钟所做的有用功，根据Q放=Wη得出柴油完全燃烧放出的热，根据m=Q放q得出要燃烧柴油的质量。
本题考查压强、浮力、功、热值和效率的有关知识，是一道综合题。
21.【答案】加热 保温洗涤
【解析】解：(1)由图可知，当开关同时接触2、3触点时，R1、R2并联；当开关同时接触3、4触点时，R2与电动机并联；
根据并联的电阻特点可知，并联电路的总电阻小于任一分电阻，
所以当开关同时接触2、3触点时，R1、R2并联，电路中的电阻最小，根据P=U2R可知，总功率最大，洗衣机处于加热状态；
当开关同时接触3、4触点时，R2与电动机并联，洗衣机处于保温洗涤状态；
(2)水吸收的热量：Q吸=c水m(t-t0)=4.2×103J/(kg⋅℃)×10kg×(45℃-20℃)=1.05×106J，
由表格数据可知，洗衣机的加热功率P加热=2400W，
由P=Wt可知，洗衣机加热消耗的电能：W=P加热t'=2400W×875s=2.1×106J，
此过程中的加热效率：η=Q吸W×100%=1.05×106J2.1×106J×100%=50%；
(3)R1的电功率：P1=U2R1=(220V)222Ω=2200W，
根据并联电路的特点可知，R2的电功率：P2=P加热-P1=2400W-2200W=200W
则保温洗涤时的总功率：P=P1+PM=200W+240W=440W，
根据P=UI可知，洗衣机处于保温洗涤状态时，干路电流：I=PU=440W220V=2A；
(4)防电墙与人的电阻串联，
根据串联电路电阻特点可知，电路总电阻：R=R0+R人=1×106Ω+1×103Ω=1.001×106Ω，
串联电路中的电流：I0=UR=220V1.001×106Ω=2.2×10-4A，
由欧姆定律得，此时人体两端的电压：U人=I0R人=2.2×10-4A×1×103Ω=0.22V，
因为U人小于36V，所以防电墙技术能保证人的安全。
故答案为：(1)加热；保温洗涤；
(2)洗衣机内注入10kg的水，在额定电压下连续加热875s，水温由20℃上升到45℃，此过程中的加热效率是50%；
(3)洗衣机处于保温洗涤状态时，干路电流是2A；
(4)防电墙技术能保障人的安全。
(1)由图可知，当开关同时接触2、3触点时，R1、R2并联；当开关同时接触3、4触点时，R2与电动机并联；根据并联电路的电阻特点和P=U2R可知加热和保温洗涤的电路连接；
(2)知道水的质量、比热容、初温和末温，利用Q吸=cm(t-t0)求出水吸收的热量，根据P=Wt求出消耗的电能，利用效率公式求出此过程中的加热效率；
(3)根据P=U2R可知R1的电功率，根据并联电路的特点和加热功率求出R2的电功率，根据并联电路的特点求出保温洗涤的总功率，根据P=UI求出洗衣机处于保温洗涤状态时，干路电流；
(4)根据串联电路电阻特点求出电路总电阻，再利用欧姆定律及变形公式求出此时人体的电压，与人体的安全电压进行比较即可判断防电墙技术能否保证人的安全。
本题为电热综合综合题，考查串并联电路的特点、欧姆定律、电功率公式、电功公式、吸热公式、效率公式的运用，能正确分析不同状态下的电路连接是解题的关键。
相关试卷
2023年河南省新乡市获嘉县中考物理三模试卷（含答案）： 这是一份2023年河南省新乡市获嘉县中考物理三模试卷（含答案），共20页。试卷主要包含了 生活处处有物理等内容，欢迎下载使用。
2023年河南省新乡市封丘县中考物理二模试卷（含答案）： 这是一份2023年河南省新乡市封丘县中考物理二模试卷（含答案），共17页。试卷主要包含了 河南素有“中原粮仓”之称等内容，欢迎下载使用。
2023年河南省新乡市辉县市中考物理二模试卷（含答案）： 这是一份2023年河南省新乡市辉县市中考物理二模试卷（含答案），共20页。试卷主要包含了 如图所示，小明拉绳子以0， 物理来源于生活又服务于生活等内容，欢迎下载使用。
