2023年河南省新乡市封丘县中考物理二模试卷（含答案）

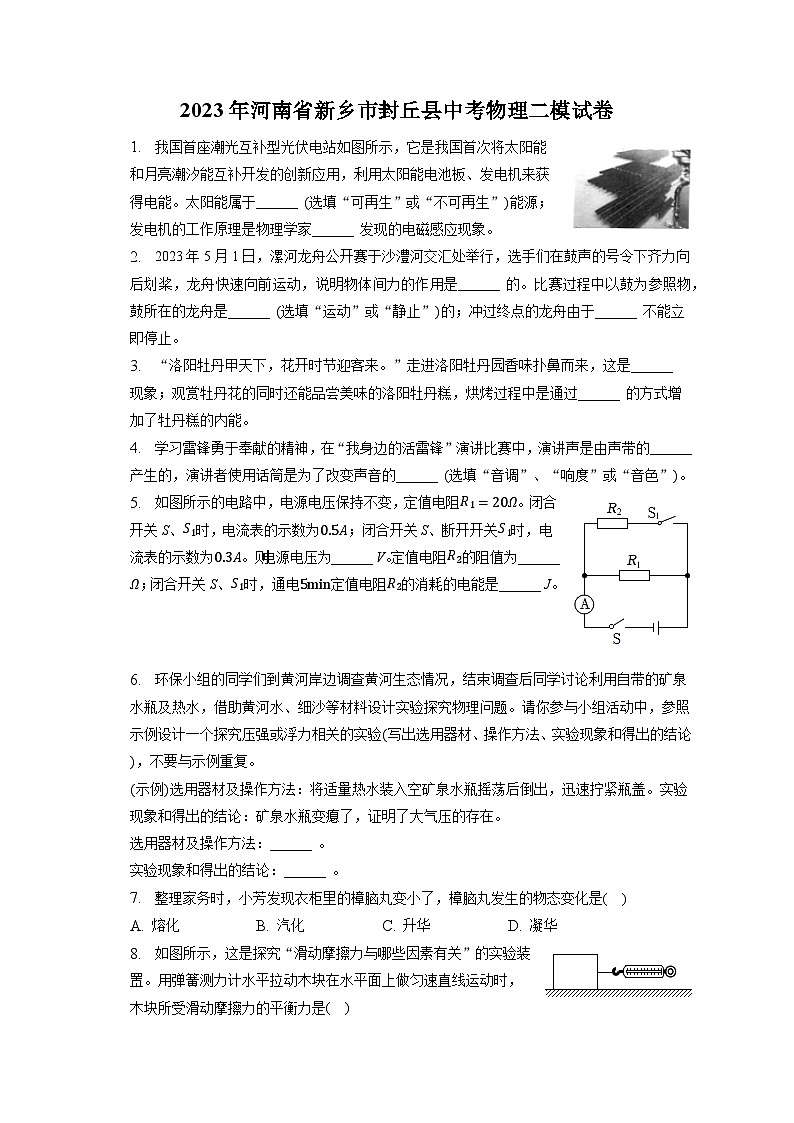

2023年河南省新乡市封丘县中考物理二模试卷

1.  我国首座潮光互补型光伏电站如图所示，它是我国首次将太阳能和月亮潮汐能互补开发的创新应用，利用太阳能电池板、发电机来获得电能。太阳能属于______ 选填“可再生”或“不可再生”能源；发电机的工作原理是物理学家______ 发现的电磁感应现象。

2.  2023年5月1日，漯河龙舟公开赛于沙澧河交汇处举行，选手们在鼓声的号令下齐力向后划桨，龙舟快速向前运动，说明物体间力的作用是______ 的。比赛过程中以鼓为参照物，鼓所在的龙舟是______ 选填“运动”或“静止”的；冲过终点的龙舟由于______ 不能立即停止。

3.  “洛阳牡丹甲天下，花开时节迎客来。”走进洛阳牡丹园香味扑鼻而来，这是______ 现象；观赏牡丹花的同时还能品尝美味的洛阳牡丹糕，烘烤过程中是通过______ 的方式增加了牡丹糕的内能。

4.  学习雷锋勇于奉献的精神，在“我身边的活雷锋”演讲比赛中，演讲声是由声带的______ 产生的，演讲者使用话筒是为了改变声音的______ 选填“音调”、“响度”或“音色”。

5.  如图所示的电路中，电源电压保持不变，定值电阻。闭合开关S、时，电流表的示数为；闭合开关S、断开开关时，电流表的示数为。则电源电压为______ V。定值电阻的阻值为______ ；闭合开关S、时，通电定值电阻的消耗的电能是______ J。

6.  环保小组的同学们到黄河岸边调查黄河生态情况，结束调查后同学讨论利用自带的矿泉水瓶及热水，借助黄河水、细沙等材料设计实验探究物理问题。请你参与小组活动中，参照示例设计一个探究压强或浮力相关的实验写出选用器材、操作方法、实验现象和得出的结论，不要与示例重复。
示例选用器材及操作方法：将适量热水装入空矿泉水瓶摇荡后倒出，迅速拧紧瓶盖。实验现象和得出的结论：矿泉水瓶变瘪了，证明了大气压的存在。
选用器材及操作方法：______ 。
实验现象和得出的结论：______ 。

7.  整理家务时，小芳发现衣柜里的樟脑丸变小了，樟脑丸发生的物态变化是(    )

A. 熔化 B. 汽化 C. 升华 D. 凝华

8.  如图所示，这是探究“滑动摩擦力与哪些因素有关”的实验装置。用弹簧测力计水平拉动木块在水平面上做匀速直线运动时，木块所受滑动摩擦力的平衡力是(    )

A. 木块受到的重力 B. 木块受到的支持力
C. 木块对弹簧测力计的拉力 D. 弹簧测力计对木块的拉力

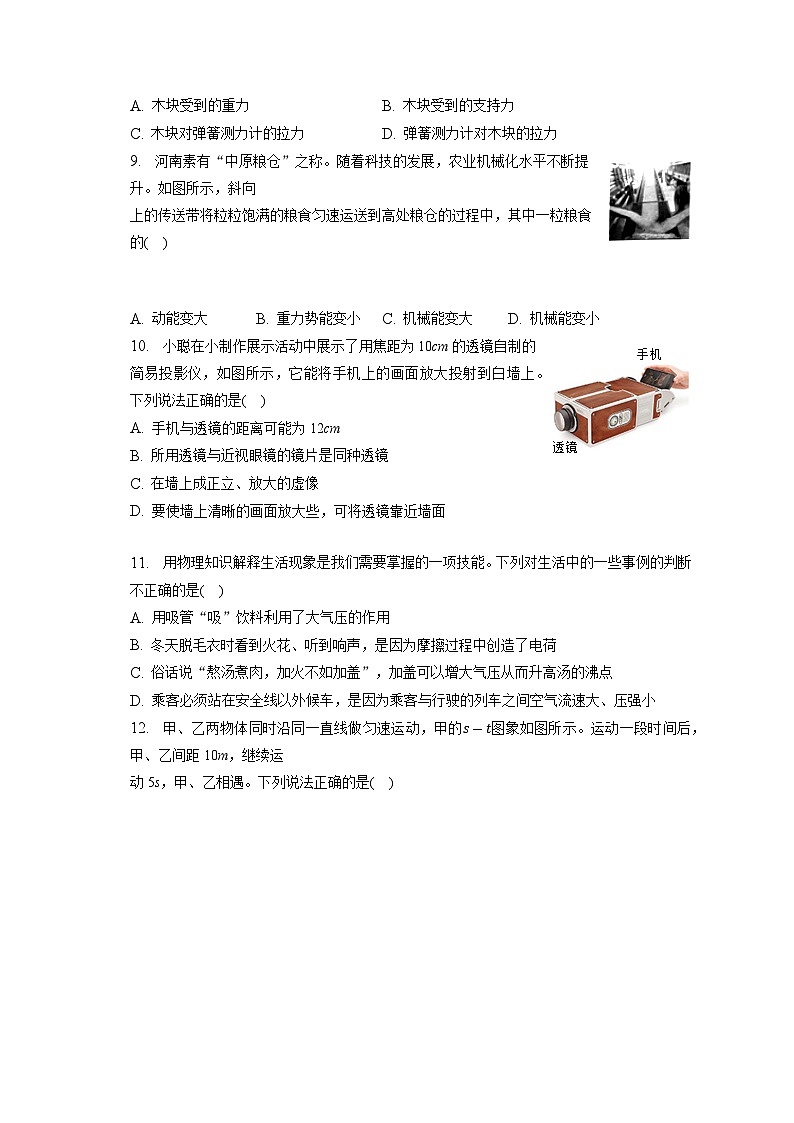

9.  河南素有“中原粮仓”之称。随着科技的发展，农业机械化水平不断提升。如图所示，斜向
上的传送带将粒粒饱满的粮食匀速运送到高处粮仓的过程中，其中一粒粮食的(    )

A. 动能变大 B. 重力势能变小 C. 机械能变大 D. 机械能变小

10.  小聪在小制作展示活动中展示了用焦距为10cm的透镜自制的简易投影仪，如图所示，它能将手机上的画面放大投射到白墙上。下列说法正确的是(    )

A. 手机与透镜的距离可能为12cm
B. 所用透镜与近视眼镜的镜片是同种透镜
C. 在墙上成正立、放大的虚像
D. 要使墙上清晰的画面放大些，可将透镜靠近墙面


11.  用物理知识解释生活现象是我们需要掌握的一项技能。下列对生活中的一些事例的判断不正确的是(    )

A. 用吸管“吸”饮料利用了大气压的作用
B. 冬天脱毛衣时看到火花、听到响声，是因为摩擦过程中创造了电荷
C. 俗话说“熬汤煮肉，加火不如加盖”，加盖可以增大气压从而升高汤的沸点
D. 乘客必须站在安全线以外候车，是因为乘客与行驶的列车之间空气流速大、压强小

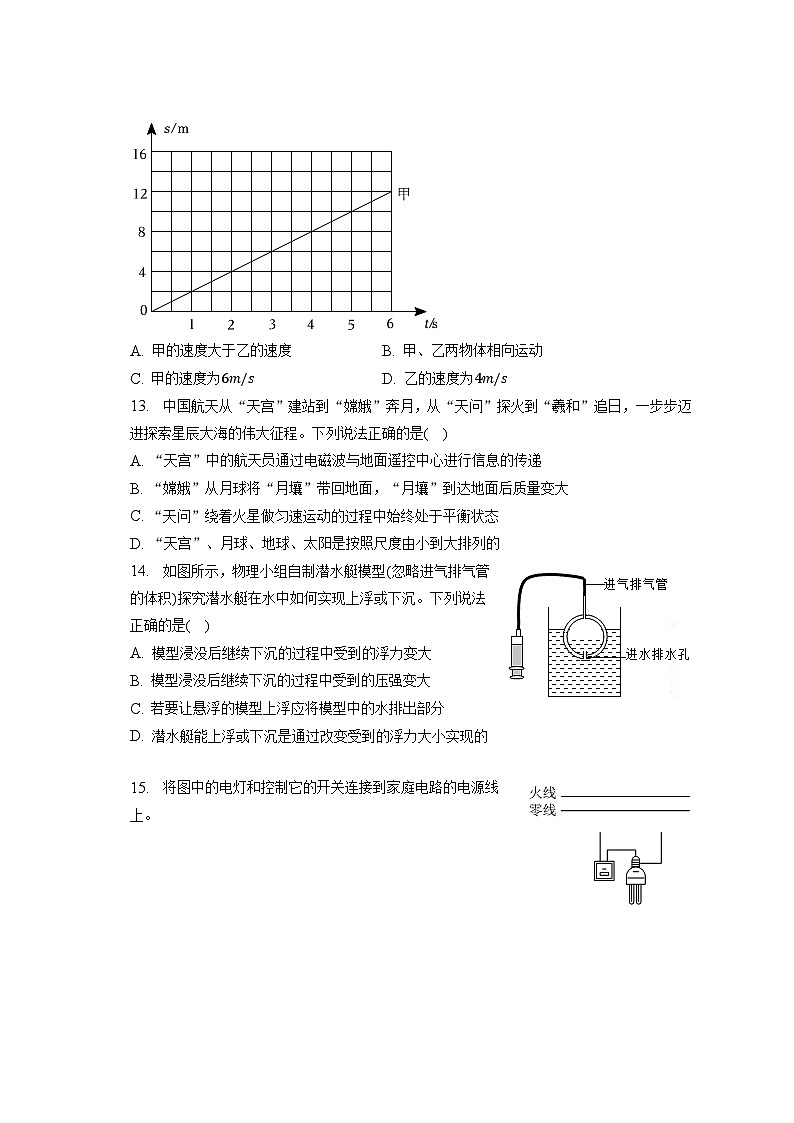

12.  甲、乙两物体同时沿同一直线做匀速运动，甲的图象如图所示。运动一段时间后，甲、乙间距10m，继续运
动5s，甲、乙相遇。下列说法正确的是(    )



A. 甲的速度大于乙的速度 B. 甲、乙两物体相向运动
C. 甲的速度为 D. 乙的速度为

13.  中国航天从“天宫”建站到“嫦娥”奔月，从“天问”探火到“羲和”追日，一步步迈进探索星辰大海的伟大征程。下列说法正确的是(    )

A. “天宫”中的航天员通过电磁波与地面遥控中心进行信息的传递
B. “嫦娥”从月球将“月壤”带回地面，“月壤”到达地面后质量变大
C. “天问”绕着火星做匀速运动的过程中始终处于平衡状态
D. “天宫”、月球、地球、太阳是按照尺度由小到大排列的

14.  如图所示，物理小组自制潜水艇模型忽略进气排气管的体积探究潜水艇在水中如何实现上浮或下沉。下列说法正确的是(    )

A. 模型浸没后继续下沉的过程中受到的浮力变大
B. 模型浸没后继续下沉的过程中受到的压强变大
C. 若要让悬浮的模型上浮应将模型中的水排出部分
D. 潜水艇能上浮或下沉是通过改变受到的浮力大小实现的


15.  将图中的电灯和控制它的开关连接到家庭电路的电源线上。

16.  我国自主研发的“极目一号”Ⅲ型浮空艇顺利升空到海拔9032m，创造了浮空艇大气科学观测的世界纪录。当浮空艇静止在高空某位置时可构建为如图所示的模型，请作出浮空艇悬挂的探测仪器的受力示意图。是探测仪器的重心，不计空气阻力

17.  探究“两种液体的吸热能力”的实验装置如图甲所示，在两个相同的烧瓶内分别接入阻值相同的电阻丝，装入质量、初温相等的a、b两种液体，并分别插入温度计。
实验中所用温度计是根据液体______ 的原理制成的。
实验记录的数据如表，a液体加热时的温度如图乙所示，为______ ，分析实验数据可知，用______ 选填“a”或“b”液体给汽车发动机作冷却剂效果更好。

在两烧瓶中装入相同的液体，不同的电阻丝，可探究电流通过导体产生热量的多少与______ 的关系。

18.  实验小组在探究“杠杆的平衡条件”实验，所用钩码重均为。

实验前，发现杠杆处于如图甲所示的状态，此时应将杠杆的平衡螺母向______ 选填“左”或“右”调节，使杠杆在水平位置平衡，其目的是为了消除杠杆自重对实验的影响及便于______ 。
调节好杠杆，第1次实验时，在其左右两端添加钩码，此时杠杆的状态如图乙所示，为了使杠杆重新平衡在水平位置，在不添加钩码的情况下，最简单的操作是______ 。
改变钩码数及悬挂位置重复实验，记录数据如下表，分析实验数据可得出杠杆的平衡条件：______ 用式子表示。

同学们讨论交流后，添加容积为100mL的空小桶、刻度尺测量某液体的密度。如图丙所示，将空小桶悬挂在A点，钩码悬挂在B点，杠杆再次在水平位置平衡，测得OA为10cm，OB为20cm，则空桶重为______ N，然后往空小桶内注满液体，两节钩码到C点时，杠杆在水平位置重新平衡，测得OC为42cm，则液体的密度为______ 。

19.  在“测量额定电压为的小灯泡的电功率”实验中，小灯泡正常发光时的电阻约为。电源电压恒为3V，

请用笔画线代替导线，将图甲中的实物电路连接完整。
闭合开关前，图甲中滑动变阻器的滑片P应移至______ 选填“A”或“B”端。
闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，为______ V，此时电流表的示数为，则此时小灯泡的实际功率为______ W。为了测量小灯泡的额定功率，接下来的操作应该是______ 。
继续实验，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的图象，分析图象可知：①小灯泡的额定功率是______ W；②小灯泡两端的电压越大，其实际功率______ 。
若当小灯泡正常发光时，灯丝断了，则此时电压表的示数将______ 选填“大于”、“小于”或“等于”。

20.  如图所示，这是河南宇通自主研发的无人驾驶公交车，该车空车质量为3000kg。静止在水平地面时车轮与地面的总接触面积为。某次测试时，无人驾驶公交车空车在水平路面上以的速度行驶5km，行驶过程中所受的阻力为2000N。取，
空载的无人驾驶公交车静止在水平地面时对地面的压强是多少？
测试过程中无人驾驶公交车牵引力做的功是多少？
若无人驾驶公交车汽油机的热机效率为，则测试过程中完全燃烧汽油的质量是多少？
请写出一个纯电动公交车与传统燃油公交车相比的优点。

21.  小明在家使用如图甲所示的电火锅时进行了如下观察：
①电源插头的三脚插头中接用电器金属外壳的那个插脚比另外两个插脚要稍长，如图乙所示；
②在电火锅中加入的水，通电315s后将水加热到刚好，家中如图丙所示的电能表指示灯闪烁了560次。

使用时电火锅与家中电灯是______ 选填“串联”或“并联”的。
水吸收的热量是多少？
电火锅的实际功率和加热效率各是多少？
电源插头如图乙所示设计的主要目的是什么？

答案和解析

1.【答案】可再生  法拉第

【解析】解：太阳能可以源源不断地从自然界得到，因此太阳能属于可再生能源；
发电机的工作原理是电磁感应现象，是由法拉第发现的。
故答案为：可再生；法拉第。
可再生能源：可以从自然界中源源不断地得到的能源。例：水能、风能、太阳能、生物质能、潮汐能；
电磁感应现象最早是由英国物理学家法拉第发现的。
本题主要考查了能源的分类，关键是记住可再生能源与不可再生能源的区别，知道电磁感应现象是由法拉第发现的。


2.【答案】相互  静止  惯性

【解析】解：桨往后划，给水一个向后的作用力，同时也受到水向前的反作用力，使龙舟前进，这说明物体间力的作用是相互的；
以龙舟上的鼓为参照物，龙舟与鼓之间的位置没有发生变化，龙舟是静止的；
冲过终点后，龙舟不能立即停下来，是因为龙舟具有惯性，还要保持原来的运动状态。
故答案为：相互；静止；惯性。
一个物体对另一个物体有力的作用时，另一个物体也同时对这个物体有力的作用，即物体间力的作用是相互的；
被研究物体是龙舟，参照物是鼓，判断龙舟的运动状态关键看龙舟与鼓之间的位置有无变化；
物体保持原来运动状态不变的性质叫做惯性，惯性是物体的固有属性。
此题通过龙舟比赛这一盛事考查了相关的物理知识，难度不大，但涉及到的知识点较多，综合性较强，注重了物理和生活实际的联系。


3.【答案】扩散  热传递

【解析】解：牡丹花花香四溢，这是花香分子在不停地做无规则运动发生的扩散现象；
观赏牡丹花的同时还能品尝美味的洛阳牡丹糕，烘烤过程中，这主要通过热传递的方式改变内能。
故答案为：扩散；热传递。
不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散；
改变内能的方式包括做功和热传递。
本题考查扩散现象和内能的改变，属于基础题。


4.【答案】振动  响度

【解析】解：歌声和演讲声都是由声带的振动产生的；
演讲者使用话筒是为了改变声音的响度。
故答案为：振动；响度。
声音是由物体的振动产生的；
响度与发声体的振幅和距发声体的远近有关。
本题考查了声音的产生、声音的特征，属于基础知识。


5.【答案】6 30 360

【解析】解：由图可知，只闭合开关S时，只有工作，此时通过的电流为，
由可知，电源电压：；
当闭合开关S、时，、并联，
根据并联的电路的电流特点可知，通过的电流：，
根据并联电路的电压特点可知，两端的电压：，
由可知，的阻值：；
闭合开关S、时，定值电阻在消耗的电能：。
故答案为：6；30；360。
由图可知，只闭合开关S时，只有工作，根据欧姆定律求出电源电压；当闭合开关S、时，、并联，根据并联电路的特点求出通过的电流，根据欧姆定律求出的阻值；
已知通过的电流和的阻值，利用焦耳定律求出闭合开关S、时，定值电阻在内消耗的电能。
本题考查并联电路的特点、欧姆定律以及焦耳定律的应用，是一道综合题，难度不大。


6.【答案】矿泉水瓶、细沙；在矿泉水瓶中装满细沙，分别让矿泉水瓶正立和倒立在松软的沙滩上  矿泉水瓶倒立时在沙滩上留下的痕迹更深，说明压力的作用效果与受力面积的大小有关

【解析】解：在矿泉水瓶中装满细沙，分别让矿泉水瓶正立和倒立在松软的沙滩上，发现矿泉水瓶倒立时在沙滩上留下的痕迹更深，说明压力的作用效果与受力面积的大小有关。
故答案为：矿泉水瓶、细沙；在矿泉水瓶中装满细沙，分别让矿泉水瓶正立和倒立在松软的沙滩上；矿泉水瓶倒立时在沙滩上留下的痕迹更深，说明压力的作用效果与受力面积的大小有关。
压力的作用效果与压力和受力面积的大小有关，根据控制变量法分析。
本题为开放题，以矿泉水瓶为实验器材，考查了实验的设计，体现了物理来源于生活的理念。


7.【答案】C

【解析】解：放在衣柜里的樟脑丸变小了，樟脑丸由固态直接变为气态，是升华现象。
故选：C。
物质由固态直接变为气态的过程叫升华。
本题考查了升华的实际应用，属于基础题。


8.【答案】D

【解析】解：A、木块所受滑动摩擦力与木块受到的重力，两个力没有作用在同一直线上，不是一对平衡力，故A错误；
B、木块所受滑动摩擦力与木块受到的支持力，两个力没有作用在同一直线上，不是一对平衡力，故B错误；
C、木块所受滑动摩擦力与木块对弹簧测力计的拉力没有作用在同一物体上，不是一对平衡力，故C错误；
D、木块所受滑动摩擦力与弹簧测力计对木块的拉力大小相等、方向相反、作用在同一条直线上、作用在同一个物体上，是一对平衡力，故D正确。
故选：D。
二力平衡的条件：大小相等、方向相反、作用在同一条直线上、作用在同一个物体上。
本题考查了平衡力的辨别，知道平衡力的四个条件是解题的关键。


9.【答案】C

【解析】解：斜向上的传送带将粒粒饱满的粮食匀速运送到高处粮仓的过程中，其中一粒粮食的质量不变，速度不变，动能不变，高度变大，重力势能变大，所以机械能变大，故C正确。
故选：C。
动能的大小与质量、速度有关，重力势能的大小与质量、高度有关，弹性势能的大小与物体弹性形变的程度有关，机械能为动能、势能的和。
本题考查了动能、重力势能和机械能大小的变化，属于基础题。


10.【答案】A

【解析】解：A、投影仪工作时，物距在一倍焦距和二倍焦距之间，凸透镜的焦距为10cm，所以手机与透镜的距离可能为12cm，故A正确；
B、投影仪的镜头是一个凸透镜；近视眼需要佩戴对光线具有发散作用的凹透镜来矫正，故B错误；
C、投影仪成的像是倒立、放大的实像，故C错误；
D、要使墙上的像变大，根据物近像远像变大的规律可知，应减小手机与透镜间的距离，透镜远离墙面，故D错误。
故选：A。
投影仪利用凸透镜成像的规律，当物距大于焦距，小于二倍焦距时，成倒立、放大的实像的原理。成实像时根据物近像远像变大的规律可判断其像与物的变化关系。
本题以自制简易投影仪为例，考查了凸透镜成像规律的应用，要熟知其成像的特点与规律，并会分析其物距和像距的关系。


11.【答案】B

【解析】解：用吸管吸饮料时是在大气压的作用下把饮料吸入人的口腔，是利用了大气压，故A正确；
B.摩擦起电是通过摩擦的方法使电荷发生转移，并非是创造了电荷，故B错误；
C.液体的沸点跟气压有关，气压增大，沸点升高。熬汤时加盖，可以增大锅内气压，使汤的沸点升高，食物容易熟，故C正确；
D.火车急速驶过站台时，人和车之间的空气流动速度加快，根据流体压强与流速的关系可知：此处压强减小，而此时人外侧的空气流动速度慢，压强大，故会产生一个向内侧的压强差，将人推向火车，易出现危险，所以乘客必须站在安全线以外候车，故D正确。
故选：B。
利用大气压往往是物体的一个位置和空气接触，另一个位置没有空气或空气减少，大气压是利用内外压强差的原理；
摩擦起电的实质是电荷发生了转移；
气压越大，沸点越高根据密度公式进行分析；
流体的压强跟流体的速度有关，流速越大，压强越小。
生活处处有物理，我们要能够从生活现象找出用到的物理知识。联系生活实际出题，这是中考出题最常见的一种方式，需要引起注意。


12.【答案】D

【解析】解：C、图中甲运行6s通过的路程为12m，则甲的速度为，故C错误；
B、5s内甲通过的路程，因为甲、乙相距10m，甲运动5s后相遇，乙也在运动，则甲、乙必同向行驶，故B错误；
A、D、甲、乙相遇时，乙通过的总路程，
乙的速度为，故A错误，D正确。
故选：D。
在图中找出一组路程和时间的数据，根据计算甲的速度；
根据计算甲5s内通过的路程，根据题意甲、乙相距10m，甲运动5s后相遇，判断甲、乙的运动方向；
根据题意计算甲、乙相遇时乙通过的路程，根据计算乙的速度。
本题考查了速度公式及其变形公式的应用，属于基础题，要求掌握。


13.【答案】AD

【解析】解：A、“天宫”中的航天员通过电磁波与地面遥控中心进行信息的传递，故A正确；
B、“嫦娥”从月球将“月壤”带回地面，“月壤”到达地面后质量不变，故B错误；
C、“天问”绕着火星做匀速运动的过程中，速度方向不断变化，处于非平衡状态，故C错误；
D、“天宫”、月球、地球、太阳是按照尺度由小到大排列的，故D正确。
故选：AD。
电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播；电磁波能够传递信息；
质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关；
物体处于静止或匀速直线运动的状态叫平衡状态，物体受到的合力为零时处于平衡状态；
“天宫”、月球、地球、太阳是按照尺度由小到大排列的。
此题考查了电磁波的传播、质量及其特性、平衡状态、从微观到宏观的尺度等，属于基础知识考查。


14.【答案】BC

【解析】解：A、由可知，模型浸没后继续下沉的过程中排开液体体积不变，则受到的浮力大小不变，故A错误；
B、根据液体压强公式可知模型浸没后继续下沉的过程中，深度增大，受到的压强变大，故B错误；
CD、往模型中打气时，模型内气压增大，将水排出，模型的重力减小，当重力小于浮力时，模型上浮；反之，模型下沉，即潜水艇是通过改变自重实现上浮或下沉的，若要让悬浮的模型上浮应使模型排水，故C正确，D错误。
故选：BC。
由分析模型浸没后继续下沉的过程中浮力变化；
根据液体压强公式可知模型浸没后继续下沉的过程中受到的压强变化；
潜水艇是通过改变自重实现上浮或下沉的。
本题考查物体的浮沉条件、阿基米德原理、液体压强公式的灵活运用，关键是明确潜水艇是通过改变自重实现上浮或下沉的。


15.【答案】解：电灯的接法：火线首先进入开关，再进入电灯顶端的金属点，零线直接接在电灯的螺旋套上，如图所示：


【解析】电灯的接法：火线进入开关，再进入电灯顶端的金属点；零线直接接入电灯的螺旋套。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。


16.【答案】解：浮空艇与探测仪器沿水平方向做匀速直线运动，探测仪器受到竖直向下的重力，由于探测器的体积很小，因此探测器受的浮力远小于细线对它的拉力，可以忽略不计，因为探测仪器做匀速直线运动，所以探测仪器肯定还受到一个与重力等大反向的力，这个力是细线对其竖直向上的拉力F；
过探测器的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示；因为这两个力是一对平衡力，所以作图时两条线段长度要相等，如图所示：


【解析】不计空气阻力，浮空艇在空中沿虚线做匀速直线运动，处于平衡状态，所受重力和浮力是一对平衡力，根据力的示意图的画法画出这两个力。
此题主要考查了力的示意图的画法，关键是分析出物体所受的力及方向，同时还考查了二力平衡条件的应用。


17.【答案】热胀冷缩  48 b 电阻

【解析】解：实验中所用的温度计是根据液体的热胀冷缩原理制成的；
图乙中温度计分度值为，示数为；
由表中数据，加热相同时间，b液体升温小，故b液体的吸热能力较强，所以b液体给汽车发动机作冷却剂效果更好；
两电阻丝串联，通过它们的电流相同，电阻丝的阻值不同，故可探究电流通过导体产生热量的多少与电阻的关系。
故答案为：热胀冷缩；；b；电阻。
液体温度计是根据液体的热胀冷缩原理制成的；
根据温度计的分度值读出温度计的示数；
比较物质吸热能力的方法：使相同质量的不同物质吸收相同的热量即加热相同的时间，比较温度的变化，温度变化小的吸热能力强；
两电阻丝串联，通过它们的电流相同，电阻丝的阻值不同，根据控制变量法分析解答。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用，为热学中的重要实验。


18.【答案】右  测量力臂  将右端钩码的位置向右移

【解析】解：杠杆重心右移，应将平衡螺母左端和右端的均可向右调节，当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂等于支点到力的作用线的距离，力臂可以从杠杆标尺刻度上直接读出来；
如图乙所示的状态，左低右高，可以将右端钩码的位置向右移；
分析数据：
第2次：，；
第3次：，，
可得杠杆的平衡条件：；
根据杠杆平衡条件可得：，
即：，
解得：；
③由杠杆平衡条件得：，
即：，
解得：；
由可知，桶内液体的密度为：
。
故答案为：右；测量力臂；将右端钩码的位置向右移；；；。
杠杆左端下沉，说明杠杆的重心在支点左侧，调节平衡螺母应使杠杆重心右移，杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂的长度可以直接从杠杆上读出来；
如果杠杆不在水平位置平衡时，应通过调节钩码的数量或位置来实现，而不能再调节平衡螺母；
先将数据中的各自的力与力臂相乘，然后分析实验数据，找出关系式；
根据杠杆平衡条件可求出桶的重力；
根据杠杆平衡条件可求出桶内液体的重力，再根据计算液体密度。
本题考查杠杆平衡条件及液体密度的测量，分析清楚题目即可解答。


19.【答案】应将滑动变阻器的滑片向B端移动，使电压表的示数为越大  大于

【解析】解：小灯泡额定电压为，故电压表选用小量程并联在灯泡两端；小灯泡正常发光时的电阻约为，由欧姆定律可知，灯泡正常发光时的电流约为：
，故电流表选用小量程与开关串联在电路中，如下图所示：
；
为了保护电路，闭合开关前，滑动变阻器的滑片应滑到阻值最大处，即A端；
灯在额定电压下正常发光，图中电压选用小量程，分度值为，示数为2V，此时小灯泡的实际功率为；
小于灯的额定电压，则此时小灯泡的实际功率小于额定功率，要测量小灯泡的额定功率，应增大灯的电压，根据串联电路电压的规律，应减小滑动变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，应将滑动变阻器的滑片向B端移动，使电压表的示数为；
①根据绘制出图丙所示的图象可知，额定电压下通过小灯泡的电流为，小灯泡的额定功率：；
②由图像可知，实际电流随实际电压的增大而变大，由可知，小灯泡两端的电压越大，实际功率越大；
小灯泡正常发光时，若灯丝断了，电路变成了断路，电压表串联在电路中，此时电压表测量的是电源电压，即示数是3V，大于。
故答案为：见解答图；；；；应将滑动变阻器的滑片向B端移动，使电压表的示数为；①；②越大；大于。
已知灯泡的额定电压，据此确定电压表量程，将电压表并联在灯泡两端；小灯泡正常发光时的电阻约为，根据欧姆定律求出灯泡正常发光时的电流，据此确定电流表量程，将电流表串联在电路中；
为了保护电路，闭合开关前，滑动变阻器的滑片应滑到阻值最大处；
灯在额定电压下正常发光，根据图中电压表小量程读数，根据计算实际功率，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确定滑片移动的方向；
根据绘制出图丙所示的图象可知灯额定电压下的电流为，根据求出小灯泡的额定功率；根据图像分析实际功率与实际电压的关系；
灯丝断了后，电路变成了断路，电压表串联在电路中，测量的是电源电压。
本题词测定“小灯泡的电功率”实验，考查电路连接、注意事项、操作过程及额定功率的计算。


20.【答案】解：空载的无人驾驶公交车的重力，
载的无人驾驶公交车静止在水平地面时对地面的压力，
载的无人驾驶公交车静止在水平地面时对地面的压强；
测试过程中无人驾驶公交车匀速行驶，受力平衡，牵引力，
牵引力做的功；
测试过程中完全消耗的汽油完全燃烧放出的热量，
消耗汽油的重量；
纯电动公交车与传统燃油公交车相比清洁，无污染。
答：空载的无人驾驶公交车静止在水平地面时对地面的压强是；
测试过程中无人驾驶公交车牵引力做的功是；
无人驾驶公交车在测试过程中完全燃烧汽油的质量是1kg；
纯电动公交车与传统燃油公交车相比清洁，无污染。

【解析】根据计算空载的无人驾驶公交车的重力，公交车静止在水平地面时对地面的压力等于重力，根据计算压强；
测试过程中无人驾驶公交车匀速行驶，受力平衡，牵引力等于阻力，根据计算牵引力做的功；
根据计算测试过程中完全消耗的汽油完全燃烧放出的热量，根据计算消耗的汽油的质量；
传统燃油公交车产生的气体会污染空气，而纯电动公交不会。
本题考查了压强的计算、功的计算、热机效率的计算公式的应用，属于基础题，要求掌握。


21.【答案】并联

【解析】解：电火锅与家中电灯可以单独工作，互不影响，所以使用时电火锅与家中电灯是并联的；
水吸收的热量：；
表示电路中用电器每消耗电能，电能表的指示灯闪烁3200次，
则电能表指示灯闪烁了560次，电火锅消耗的电能：，
电火锅的实际功率：；
电火锅的加热效率：；
电源插头的三脚插头中接用电器金属外壳的那个插脚比另外两个插脚要稍长，可以在用电器接通电源前进行接地保护，防止因用电器漏电而引起触电事故。
答：并联；
水吸收的热量是；
电火锅的实际功率为2000W；加热效率为；
电源插头的三脚插头中接用电器金属外壳的那个插脚比另外两个插脚要稍长，可以在用电器接通电源前进行接地保护，防止因用电器漏电而引起触电事故。
串联电路中个用电器相互影响，不能独立工作；并联电路中个用电器之间互不影响，能单独工作；
根据求出水吸收的热量；
表示电路中用电器每消耗电能，电能表的指示灯闪烁3200次，据此求出电能表指示灯闪烁了560次，电火锅消耗的电能，根据求出电火锅的实际功率；根据效率公式求出电火锅的加热效率；
电源插头的三脚插头中接用电器金属外壳的那个插脚比另外两个插脚要稍长，可以在用电器接通电源前进行接地保护。
本题是一道电热综合题，主要考查串并联电路的特点、对电能表参数的理解、三脚插头的特点、电能的计算、电功率公式、吸热公式以及效率公式的应用，是一道常考题。
