浙江省绍兴市柯桥区杨汛桥镇中学、秋瑾中学等校2019-2020学年八年级下学期期中物理试题

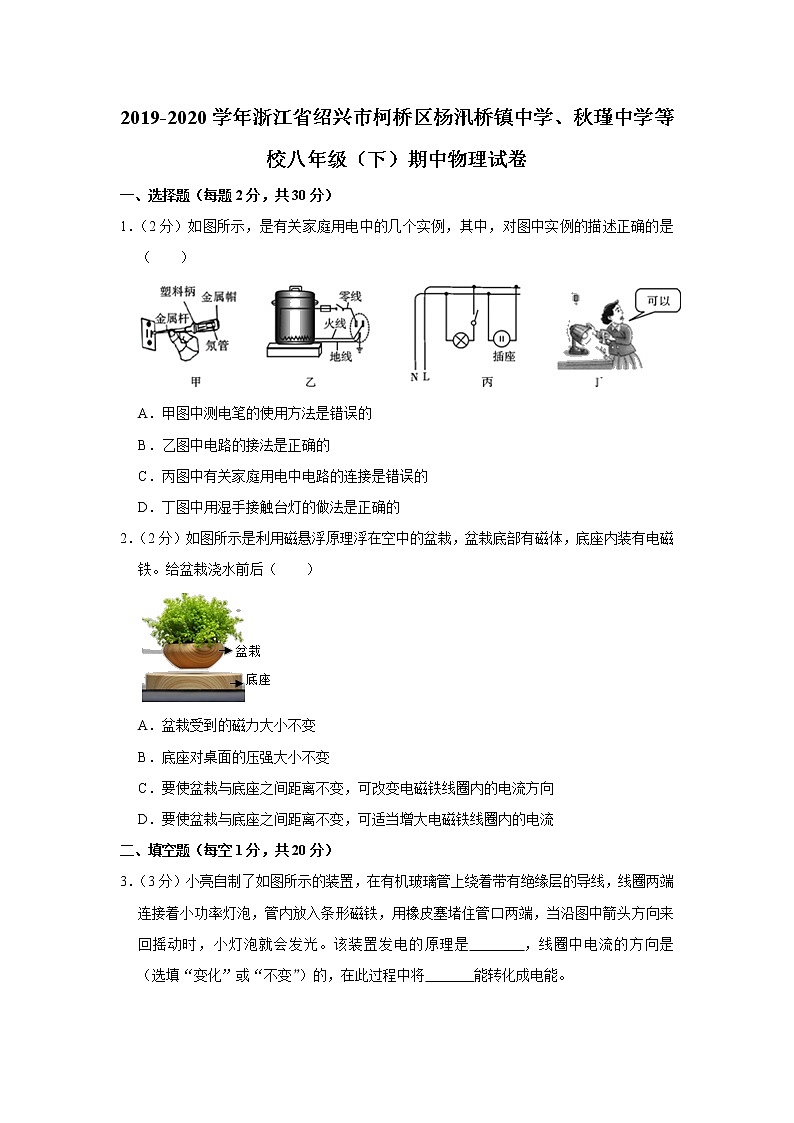

2019-2020学年浙江省绍兴市柯桥区杨汛桥镇中学、秋瑾中学等校八年级（下）期中物理试卷

一、选择题（每题2分，共30分）

1．（2分）如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是（　　）

A．甲图中测电笔的使用方法是错误的

B．乙图中电路的接法是正确的

C．丙图中有关家庭用电中电路的连接是错误的

D．丁图中用湿手接触台灯的做法是正确的

2．（2分）如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁。给盆栽浇水前后（　　）

A．盆栽受到的磁力大小不变

B．底座对桌面的压强大小不变

C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向

D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流

二、填空题（每空1分，共20分）

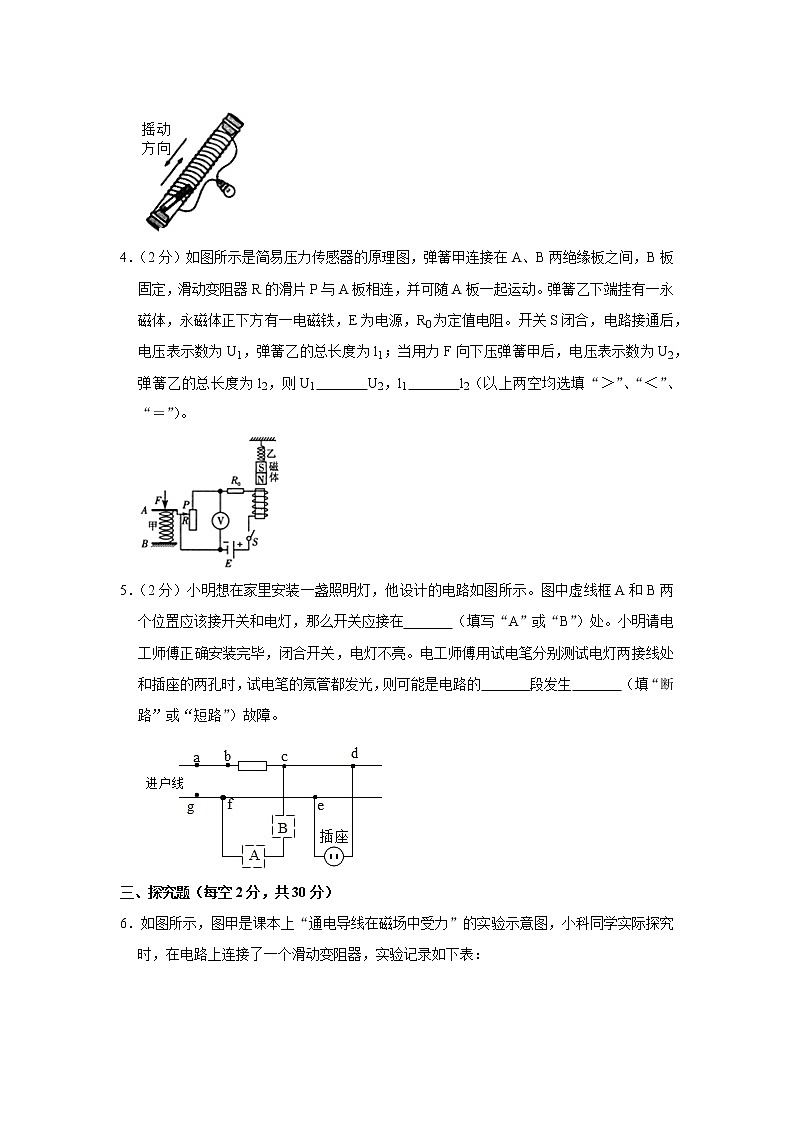

3．（3分）小亮自制了如图所示的装置，在有机玻璃管上绕着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动时，小灯泡就会发光。该装置发电的原理是　   　，线圈中电流的方向是　   　（选填“变化”或“不变”）的，在此过程中将　   　能转化成电能。

4．（2分）如图所示是简易压力传感器的原理图，弹簧甲连接在A、B两绝缘板之间，B板固定，滑动变阻器R的滑片P与A板相连，并可随A板一起运动。弹簧乙下端挂有一永磁体，永磁体正下方有一电磁铁，E为电源，R0为定值电阻。开关S闭合，电路接通后，电压表示数为U1，弹簧乙的总长度为l1；当用力F向下压弹簧甲后，电压表示数为U2，弹簧乙的总长度为l2，则U1　   　U2，l1　   　l2（以上两空均选填“＞”、“＜”、“＝”）。

5．（2分）小明想在家里安装一盏照明灯，他设计的电路如图所示。图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在　   　（填写“A”或“B”）处。小明请电工师傅正确安装完毕，闭合开关，电灯不亮。电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的　   　段发生　   　（填“断路”或“短路”）故障。

三、探究题（每空2分，共30分）

6．如图所示，图甲是课本上“通电导线在磁场中受力”的实验示意图，小科同学实际探究时，在电路上连接了一个滑动变阻器，实验记录如下表：

（1）乙图中小科在电路中接入滑动变阻器的作用是　   　。

（2）比较实验2和3，说明通电导线在磁场中受力方向与　   　有关，比较　   　实验说明通电导线在磁场中受力方向与电流方向有关。

（3）小科想在甲图的基础上对实验进行改造，来探究影响感应电流方向的因素，为了观察到明显的实验现象，他要把图甲中的电源换成图丙中的　   　。

四、计算题（27题4分，28题4分，2，9题8分，30题4分，共20分）

7．有一种电加热恒温箱，工作原理如图甲所示。控制电路由电压为U1＝9V的电源、电磁继电器（线圈电阻不计）、滑动变阻器R2和热敏电阻R1组成，图乙是热敏电阻R1阻值随温度变化的图像；工作电路由电压为U2＝220V的电源和电阻为R0的电热丝组成。通过实验测得当电磁继电器线圈的电流达到60mA时，电磁继电器的衔铁被吸下来。求：

（1）请用笔画线代替导线，按照题意将图中的工作电路连接完整。

（2）在升温的过程中，电阻R1两端的电压会 　   　（选填“变大”、“变小”或“不变”）；

（3）要使恒温箱设定的温度值升高，应调节滑动变阻器R2的滑片，使其接入电路的阻值 　   　（选填“变大”或“变小”）。

（4）当滑动变阻器R2接入电路中的电阻为50Ω时，恒温箱内的温度是多少？

2019-2020学年浙江省绍兴市柯桥区杨汛桥镇中学、秋瑾中学等校八年级（下）期中物理试卷

参考答案与试题解析

一、选择题（每题2分，共30分）

1．【解答】解：A、此题中，手碰到了笔尖，会使得人触电，故A说法正确；

B、理论上说：火线是有电的，所以从安全用电的角度分析，保险丝应该接在火线上，故B说法错误；

C、据图可以看出，灯泡的开关接在了火线和用电器之间，其两孔插座的接法也是正确的，故C说法错误；

D、水是导体，所以湿手接触台灯的做法是很危险的，故D说法错误；

故选：A。

2．【解答】解：A、该盆栽悬浮的原理利用了同名磁极相互排斥，当盆栽悬浮在空中静止不动时，受的力是平衡力，即盆栽的总重力和磁力大小相等，当浇水后重力变大，故磁力也变大，故A错误；

B、影响压强的因素是压力和受力面积，当浇水后重力变大，磁力也变大，对桌面的压力也变大，根据p＝在压力变大，受力面积不变时，压强变大，故B错误；

C、要使盆栽与底座之间距离不变，需增大磁力，磁力的大小与电流的方向无关，故C错误；

D、要使盆栽与底座之间距离不变，需增大磁力，电磁铁磁性强弱与电流的大小有关，其他条件相同，电流越大，磁性越强，故要增大磁力需增大电流，故D正确。

故选：D。

二、填空题（每空1分，共20分）

3．【解答】解：此装置中没有电源，而要使小灯泡发光，必须有提供电能的装置，该装置通过晃动消耗机械能提供了电能，由此可知，这是利用电磁感应现象制成的一种装置；

因为导体运动方向随着装置摇动方向不断的变化，线圈中产生感应电流的方向也在不断的变化。

故答案为：电磁感应；变化；机械。

4．【解答】解：开关S闭合，定值电阻与滑动变阻器串联，电压表测量滑动变阻器两端电压，此时滑动变阻器接入电路的阻值最小，因此电路中电流最大，电压表示数最小；

根据右手螺旋定则可知，螺线管的下方为N极，上方为S极；

当用力F向下压弹簧甲后，滑动变阻器接入电路的电阻变大，因此电压表示数变大，故U1＜U2，电路中电流变小，因此螺线管的磁性减弱，磁体N极与螺线管的S极相互吸引的力减小，弹簧乙伸长的长度变小，即l1＞l2。

故答案为：＜；＞。

5．【解答】解：保险丝接在火线上，故a为火线。开关应接在灯与火线之间。因此开关应接在B处。当测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路。

故答案为：B、gf、断路。

三、探究题（每空2分，共30分）

6．【解答】解：（1）滑动变阻器通过改变电阻的大小，能起到保护电路的作用，防止电源被短路。

（2）比较实验2和3，电流方相相同，磁场方向不同，导体运动的方向不同，说明通电导线在磁场中受力方向与磁场方向有关；

比较实验2、4，磁场方向相同，电流方向不同，导体运动方向不同，说明通电导线在磁场中受力方向与电流方向有关。

（3）探究影响感应电流方向的因素，为了观察到明显的实验现象，需要用灵敏电流计代替电源来显示产生感应电流的方向。

故答案为：（1）保护电路；（2）磁场方向；2、4；（3）灵敏电流计。

四、计算题（27题4分，28题4分，2，9题8分，30题4分，共20分）

7．【解答】解：（1）由题意可知，要在恒温箱内的温度升高到一定温度时，热敏电阻的阻值减小到一定程度，电磁继电器线圈的电流达到60mA，衔铁被吸下来时，工作电路断开，由此可以确定工作电路的连接方式如下图所示。

（2）当温度升高时，R1的阻值在减小；控制电路中是滑动变阻器和热敏电阻串联，滑动变阻器的阻值不变，R1的阻值减小，导致了总电阻减小。

电源电压不变，所以电路中的电流增大，根据公式：U＝IR可知，R2两端的电压U2增大，热敏电阻两端的电压U1＝U源﹣U2，所以，U1在变小。

（3）恒温箱的温度值要调高，热敏电阻减小，此时要使控制电路中的电流不要增大，以防衔铁被吸下来，就要使滑动变阻器接入电路中的阻值变大。

（4）U源＝9V、I＝60mA＝0.06A，

电路的总电阻：R总＝＝＝150Ω，

此时热敏电阻的阻值：R1＝R总﹣R2＝150Ω﹣50Ω＝100Ω，

由图像知，热敏电阻的阻值为100Ω时，对应的温度为50℃。

故答案为：（1）图略；（2）变小； （3）变大； （4）当滑动变阻器R2接入电路中的电阻为50Ω时，恒温箱内的温度是50℃。
