浙江省宁波市镇海区立人中学2019-2020学年八年级下学期期中物理试题
展开
这是一份浙江省宁波市镇海区立人中学2019-2020学年八年级下学期期中物理试题，共29页。试卷主要包含了选择题，简答题，实验探究题，分析计算题等内容，欢迎下载使用。
2019-2020学年浙江省宁波市镇海区立人中学八年级（下）期中物理试卷
一、选择题（每小题只有一个正确答案，每题4分，共104分）
1．（4分）如图所示的光现象中，由于光的反射形成的是（ ）
A．手在屏幕上形成的手影 B．鸟巢在水中形成的倒影
C．人透过水球成的像 D．勺柄好像在水面处折断
2．（4分）艾梅同学将一只点燃的蜡烛靠近妈妈的梳妆镜，她发现镜子中出现了两个该蜡烛的虚像（两像大部分重叠但稍有错位）．下面说法正确的是（ ）
A．烛光经玻璃前表面反射形成一个虚像，经后表面反射又形成了一个虚像
B．在“探究平面镜成像特点”实验中不能选择梳妆镜，唯一的原因就是会产生两个像
C．在“探究平面镜成像特点”实验中应选择厚一些的透明玻璃板
D．在水面上方25cm处悬枚硬币A，将同样的硬币B置于水面下，当从水面上看到B与A的像重合时，真实的B与水面的距离也是25cm

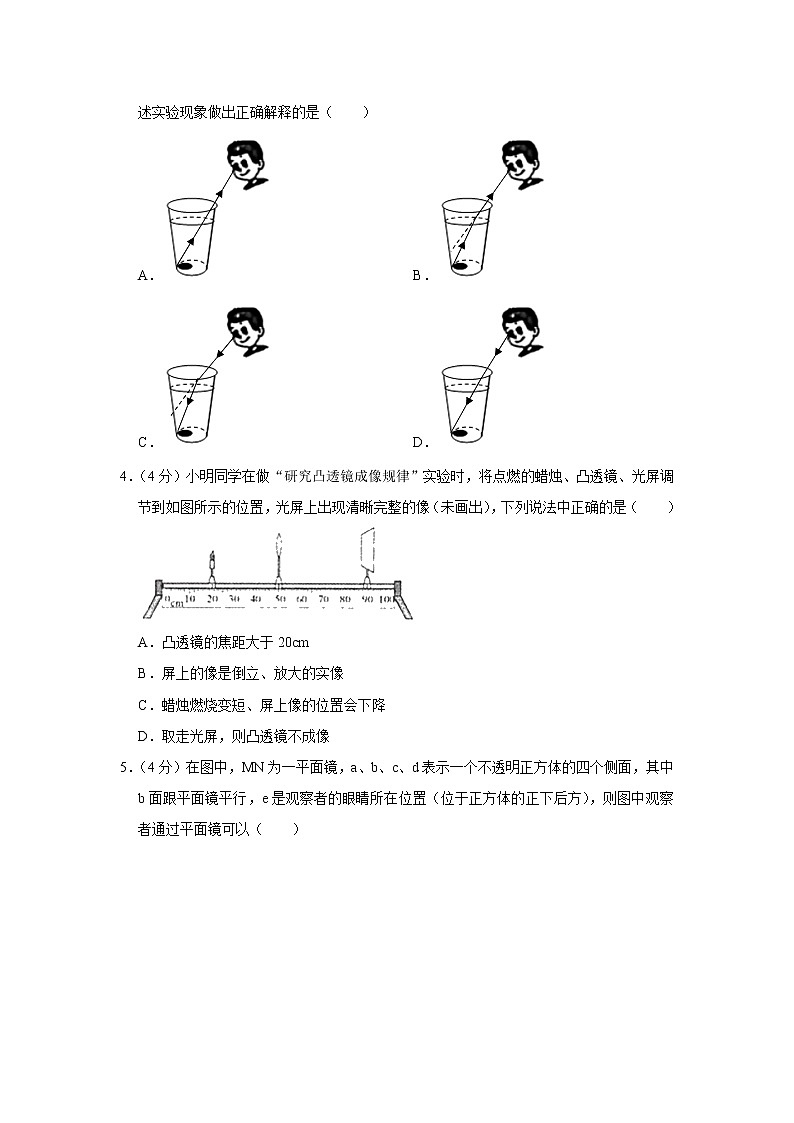

3．（4分）小刚和小红一同完成了如下实验：把一枚硬币放在一个没有盛水的杯子底部，然后把杯子放在水平桌面上，小刚注视着硬币慢慢向远处移动，到眼睛刚好看不到硬币时停止移动。小刚保持头部不动，此时小红缓缓地向杯中倒水，倒着、倒着，小刚又重新看到杯底的硬币。要用作图的方法来解释这个实验现象，图中的4幅光路图中，能对上述实验现象做出正确解释的是（ ）
A． B．
C． D．
4．（4分）小明同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏上出现清晰完整的像（未画出），下列说法中正确的是（ ）
A．凸透镜的焦距大于20cm
B．屏上的像是倒立、放大的实像
C．蜡烛燃烧变短、屏上像的位置会下降
D．取走光屏，则凸透镜不成像

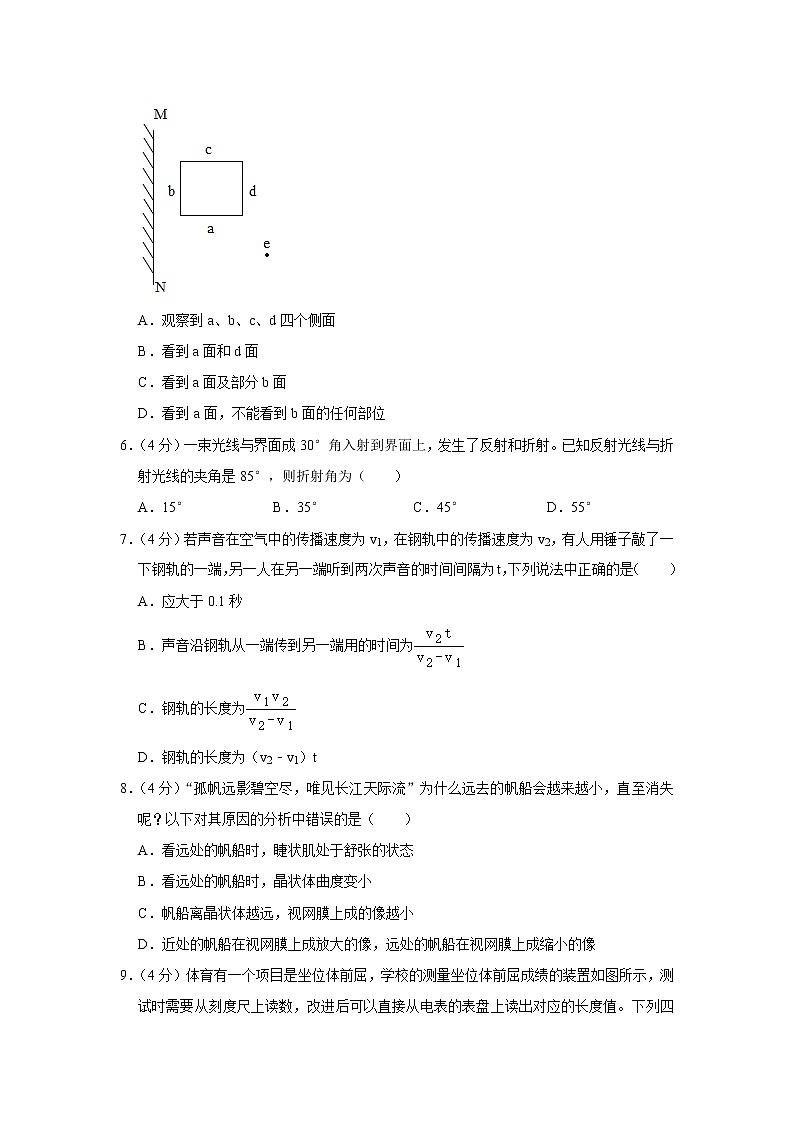

5．（4分）在图中，MN为一平面镜，a、b、c、d表示一个不透明正方体的四个侧面，其中b面跟平面镜平行，e是观察者的眼睛所在位置（位于正方体的正下后方），则图中观察者通过平面镜可以（ ）
A．观察到a、b、c、d四个侧面
B．看到a面和d面
C．看到a面及部分b面
D．看到a面，不能看到b面的任何部位
6．（4分）一束光线与界面成30°角入射到界面上，发生了反射和折射。已知反射光线与折射光线的夹角是85°，则折射角为（ ）
A．15° B．35° C．45° D．55°
7．（4分）若声音在空气中的传播速度为v1，在钢轨中的传播速度为v2，有人用锤子敲了一下钢轨的一端，另一人在另一端听到两次声音的时间间隔为t，下列说法中正确的是（ ）
A．应大于0.1秒
B．声音沿钢轨从一端传到另一端用的时间为
C．钢轨的长度为
D．钢轨的长度为（v2﹣v1）t
8．（4分）“孤帆远影碧空尽，唯见长江天际流”为什么远去的帆船会越来越小，直至消失呢？以下对其原因的分析中错误的是（ ）
A．看远处的帆船时，睫状肌处于舒张的状态
B．看远处的帆船时，晶状体曲度变小
C．帆船离晶状体越远，视网膜上成的像越小
D．近处的帆船在视网膜上成放大的像，远处的帆船在视网膜上成缩小的像
9．（4分）体育有一个项目是坐位体前屈，学校的测量坐位体前屈成绩的装置如图所示，测试时需要从刻度尺上读数，改进后可以直接从电表的表盘上读出对应的长度值。下列四种方案中，表盘的长度刻度值均匀的是（ ）
A． B．
C． D．
10．（4分）手机工作原理可简化为如图所示电路，R是阻值已知的定值电阻，U是手机工作部件两端的电压，I是电路中的电流。手机在工作过程中，电池的电压会发生变化，U与I的比值随I的变化而变化。手机正常工作时，要对U和I进行监测，若测量出UR，则（ ）
A．只能监测U
B．只能监测I
C．既能监测U，也能监测I
D．既不能监测U，也不能监测I
11．（4分）将物体放在焦距为f的凸透镜主轴上，分别离凸透镜20cm、14cm、6cm时，各能得到缩小的实像、放大的实像和放大的虚像，则该凸透镜的焦距f为（ ）
A．10cm＞f＞6cm B．10cm＞f＞7cm
C．14cm＞f＞10cm D．20cm＞f＞14cm
12．（4分）如图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，下列说法正确的是（ ）
A．V1的示数减小，V2的示数增大
B．V1的示 数增大，V2的示数增大
C．V1的示数减小，V2的示数减小
D．V1的示数增大，V2的示数减小
13．（4分）在图中，粗细均匀的圆柱体AB放置在凸透镜的主光轴上，P为二倍焦距点，圆柱体所成像的形状和位置应是（ ）
A．两头细中间粗，像到镜的距离都大于焦距
B．A端细，B端粗，B端的像到镜的距离大于2倍焦距
C．两头粗中间细，像到镜的距离都大于2倍焦距
D．A端粗，B端细，A端的像到镜的距离大于2倍焦距
14．（4分）从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，其中R1为定值电阻，R2为酒精气体传感器，其阻值随酒精气体浓度变化曲线如图乙所示，电源电压恒定不变。如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（ ）
A．电压表示数不变 B．电压表示数越大
C．通过传感器的电流越小 D．传感器两端的电压越大
15．（4分）两个验电器，它们的金属箔都是张开的，将它们的金属球互相接触一下，下列情况中不会出现的是：两个验电器的金属箔张开的角度（ ）
A．都变大 B．都变小
C．一个变大，另一个变小 D．都变为零（闭合）
16．（4分）如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A．电压表V1与电压表V2的示数之和保持不变
B．电流表A的示数变小，电压表V2的示数变大
C．电流表A的示数变小，电压表V1的示数变大
D．电压表V2与电流表A的示数之比保持不变
17．（4分）如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5V，且保持不变，电压表量程为0﹣3V，R0是300欧的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示。若闭合开关S（ ）
A．环境温度为40℃时，热敏电阻阻值是150欧
B．环境温度为0℃时，电压表的示数是1.5V
C．电压表V示数越小，环境温度越高
D．此电路允许的最高环境温度为60℃
18．（4分）如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是（ ）
A．电流表和电压表都烧坏
B．先烧坏电流表，再烧坏电压表
C．电流表烧坏，电压表正常
D．电压表烧坏，电流表正常
19．（4分）如图甲是某生产流水线上的产品输送及计数装置示意图。其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）。水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住。若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示。已知计数器电路中电源两极间的电压恒为6V，保护电阻的阻值为400Ω，则（ ）
A．有光照射时光敏电阻R1的阻值为800Ω
B．有光照射和无光照射时保护电阻R2两端的电压之比为1：2
C．有光照射和无光照射时光敏电阻的阻值之比为1：2
D．每1h通过S与R1之间的产品个数为6000个
20．（4分）在凸透镜主轴上的一物点P，物距大于焦距，如果沿直径对称切除透镜很小一部分，如图所示，再把上、下半截透镜向原主轴位置合拢，则成像情况与原来相比（ ）
A．相同
B．成两个像，上半截透镜A成像点上移，下半截透镜B成像点下移
C．成两个像，上半截透镜A成像点下移，下半截透镜B成像点上移
D．不能成像
21．（4分）如图所示为用玻璃罩罩着的古石碑，由于玻璃反光，石碑上的字很难看清。
小科认为：
①用玻璃罩能有效防止酸雨对石碑的侵蚀；
②石碑上的字发生了镜面反射；
③罩外的树木通过玻璃表面反射成了虚像；
④若罩外的光线再强一点，石碑上的字看起来一定会更清晰；
⑤若罩内能给石碑一定的照明，石碑上的字看起来会更清晰。
其中合理的是（ ）
A．①③⑤ B．②④⑤ C．①②③④ D．①③④⑤
22．（4分）如图，电源电压U不变，当滑动变阻器的滑片P向左移动时，则（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数不变
D．电流表示数变小，电压表示数不变
23．（4分）关于声现象下列说法错误的是（ ）
A．医生用听诊器查听胎音，是利用了声音能传递信息的作用
B．某声源1分钟振动360次，我们是无法听到该声音的
C．发出较强声音的喇叭能使它前面的烛焰“跳舞”，说明声音具有能量
D．“脆如银铃”是指声音的音色好
24．（4分）一艘科考船对某海域的海底形状利用声呐系统进行了测绘。具体方法是：在经过该海域水平面等间距的A、B、C、D、E五个位置时，向海底定向发射超声波，测得回收信号的时间分别为0.30s、0.16s、0.30s、0.14s、0.30s。根据时间，求出海底与海平面的距离，就可以绘出海底的大致形状，则该海域海底的大致形状如图中的（ ）
A． B．
C． D．
25．（4分）如图，是一种被称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图。下列对仙女图形成原因的探讨，正确的是（ ）
A．可能是酒具有化学显影作用
B．可能是酒的液面反射，在酒中出现放大的像
C．可能是图片在杯底凸透镜焦点处成放大的像
D．可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内成放大的虚像
26．（4分）如图所示的电路中，电源电压U＝18V保持不变，定值电阻R1的阻值为10Ω，电流表量程为0～0.6A，电压表量程为0～15V，R2是由阻值均匀的电阻线构成的滑动变阻器，阻值范围为0～100Ω，则闭合开关S后，滑片P在滑动变阻器上允许移动的范围是（ ）
A．0～100Ω B．20Ω～100Ω C．10Ω～50Ω D．20Ω～50Ω
三、简答题（第28、29、30小题每空1分，其余每空2分，共30分）
27．（6分）“虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图所示。监视顾客移动的摄像头相当于一个 镜，顾客离摄像头的距离应在 的范围，能形成 （选填“倒立”或“正立”）的实像。
28．（3分）2013年12月4日上午8点25分左右，南京的天空中出现“两个太阳”的奇观。光学专家表示，眼下南京雾霾天，空气中漂浮物沾上水汽后，会形成多棱镜，太阳照射，使太阳光发生了 （填“折射”或“反射”），形成太阳的 （填“实”或“虚”）像，所以产生“2个太阳”。灰霾的形成主要是空气中悬浮的大量微粒和气象条件共同作用的结果，其成因之一是垂直方向上出现逆温，即高空的气温比低空气温更高的逆温现象，使得大气层低空的空气 （填“水平”或“竖直”）运动受到限制，空气中悬浮微粒难以向飘散而被阻滞在低空和近地面。
29．（6分）如图所示，闭合开关S，滑动变阻器取四个不同的阻值，可以得出电流表和电压表的四组对应的值。这四组对应的值在图乙的U﹣I坐标系中分别用a、b、c、d四个点表示（坐标原点表示的电压值和电流值均为0）．由这四个点做出的U﹣I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴于F点，若电源电压为U0，定值电阻的阻值为R0．据此分析：
（1）E点表示的电流表、电压表的示数分别为 、 电路处在 状态。
（2）F点表示的电压表、电流表的示数分别为 、 。此时电路处在 状态。
30．（1分）如图所示的电学黑箱中，有两只电阻：定值电阻R0＝8Ω，另一为未知电阻Rx．由箱内抽出三根引线a、b、c．当开关S与c闭合时，电流表的读数为1A，电压表的读数为8V；当开关S与d闭合时，电流表的读数仍为1A，电压表的读数为10V，请在黑箱中画出两个电阻和a、b、c的连接图。由图可知，Rx＝ 。
31．（8分）静电复印技术已经逐渐走入人们的生活，如图所示是利用身边的素材来简单模拟静电复印原理的示意图。请依据图示及操作步骤，结合“人作为导体可以将电荷导走”的知识。简要说明其操作意图。
A．找一块塑料板，用丝绸快速摩擦整个板面；其意图是通过摩擦使塑料板 ；
B．用干燥的手指在塑料板上写一个“大”字；其意图是借助人体将“大”字部分的电荷 ；
C．将塑料板平放，上面均匀地撒上一层干木屑，再将塑料板缓慢竖起，随着静止在塑料板上木屑的滑落，一个“大”字就在塑料板上显现出来了。“大”字部分的干木屑滑落是因为 ，其他部分的干木屑被吸引是因为 。
32．（6分）如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变。改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中。则：
（1）当滑片移至a端时，对应的是图乙中的 点；
（2）当滑片移至b端时，电路中的电流为 A；
（3）R1的阻值为多少？
三、作图题（每图2分，共8分）
33．（2分）如图所示，AB表示平面镜前的物体，请根据平面镜成像特点，在图中画出物体AB经平面镜所成的像。
34．（2分）平面镜前有一点光源S，作出一条从光源S射出的光线，使它经平面镜反射后，恰好经过A点。
35．（4分）补充完整如图两幅光路图。
四、实验探究题（每空3分，共30分）
36．（8分）如是小明在“探究平面镜成像的特点”的实验装置。
（1）你认为本实验小明应选择较 （选填“厚”或“薄”）的玻璃板来完成实验。
（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支外形相同但不点燃的蜡烛B，竖立在玻璃板后面并移动，直到与蜡烛A的像完全重合，这样做是为了比较像与物的 关系。
（3）移去蜡烛B，在其原位置上放置一块白屏，白屏上 （选填“能”或“不能”）呈现蜡烛的像。
（4）小明第一次将蜡烛A置于玻璃板前5cm，第二次将A向远离玻璃板的方向移动3cm，再次放置B直到与蜡烛A的像完全重合，则A与B的间距为 cm。
37．（12分）“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10欧、20欧和40欧的定值电阻各一个以及导线若干：
（1）请根据图甲，用笔画线将实物图（图乙）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器的阻值变大）；
（2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表示数为0，其原因可能是 。
（3）排除故障后，更换不同定值电阻进行实验，测得数据填入表格。第一次电流表的示数如图丙所示，读数为 安。实验过程中应保持电压表示数为 伏不变。
实验序号
1
2
3
电阻（欧）
10
20
40
电流（安）
0.10
0.05
（4）由表中数据得出结论：导体两端的电压一定时，通过导体的电流与导体的电阻成 （填“正比”或“反比”）。
（5）根据表格中的数据判断所选用的滑动变阻器可能是 （填“A”或“B”）。
A.“50欧 0.5安”
B.“10欧 1安”
38．（10分）有一实验小组用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，完成如图甲实物电路的连接。（要求：连线不要有交叉）
〔2）检查电路连接无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零导致这一现象的原因可能是 （选填序号）
A．电压表断路 B．小灯泡断路 C．滑动变阻器断路 D．电压表短路
〔3）故障排除后，闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 移。（选填“左”或“右”）
（4）通过移动滑动变阻器滑片P记录了多组数据，并作出了如图丙所示的Ⅰ﹣U图象。由图可知小灯泡正常发光时的电阻为 Ω。
五、分析计算题（8分）
39．（8分）小平同学爱好锻炼身体，在学校科技创新大赛中，他利用所学物理知识设计了一个电子拉力计（通过仪表读数显示拉力的大小），图甲是原理图，硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），定值电阻Ro＝10Ω，ab是一根长度10cm的均匀电阻丝，阻值R1＝20Ω，电源电压U＝3V，电压表的量程为0～3V。
（1）作用在拉环上拉力的大小可以通过电压表示数的大小来反映，当作用在拉环上的力增大时，电压表的示数将 。（填“增大”“减小”或“不变”）
（2）当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数是多少？
（3）已知该弹簧伸长的长度△L与所受的拉力F间的关系如图乙所示，通过计算，说明开关S闭合后，当电压表指针指在2V处，作用在拉环上水平向右的拉力为多少牛？
2019-2020学年浙江省宁波市镇海区立人中学八年级（下）期中物理试卷
参考答案与试题解析
一、选择题（每小题只有一个正确答案，每题4分，共104分）
1．【解答】解：A、手影是由于光的直线传播形成的，故A错误；
B、鸟巢在水中形成的倒影，这是由于光的反射形成的，故B正确；
C、人透过水球成的像属于凸透镜成像，是光的折射现象，故C错误；
D、水中的勺柄好像在水面处折弯了，是由于光从水中射向空气时发生折射形成的，是光的折射现象形成的，故D错误。
故选：B。
2．【解答】解：A、玻璃有两个面，并且都会将蜡烛的像反射回来，这时便会有两个重叠的像，所以是由平板玻璃的两个反射面成像造成的，故A正确。
B、在“探究平面镜成像特点”实验中不能选择梳妆镜，唯一的原因就是梳妆镜不透明，不便于确定像的位置。故B错误。
C、因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板；故C错误。
D、在水面上方25cm处悬枚硬币A，将同样的硬币B置于水面下，当从水面上看到B与A的像重合时，此时像的位置偏高，因此B与水面的距离大于25cm，故D错误。
故选：A。
3．【解答】解：当我们用眼睛看到水中的硬币，是因为硬币反射的光进入到了我们的眼睛的缘故；根据光的折射定律的内容知道，光从水斜射入空气中时，折射光线向远离法线方向偏着，折射角大于入射角，且光线是从硬币上发出的，故B图正确。
故选：B。
4．【解答】解：A、由图可知物距：物距f＜30cm＜2f．像距50cm＞2f，即f＜25cm：故有15cm＜f＜25cm，故A错误；
B、能在光屏上成像，并且像距大于物距，只有2f＞u＞f，v＞2f，成倒立放大的实像，故B正确；
C、因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该先上移动，故C错误；
D、凸透镜成像与有无光屏无关，所以取走光屏，则凸透镜仍能成像，故D错误。
故选：B。
5．【解答】解：由图可知，b、d面跟平面镜平行，d面被b面挡住不能通过平面镜成像；
由图可知，b面成的虚像一部分可以进入观察者眼睛，c面被a、d面挡住，a面通过平面镜成像进入观察者眼睛，所以，图中看到a面及部分b面。
故选：C。
6．【解答】解：因为入射光线与物质的界面成30°角，所以入射角是90°﹣30°＝60°。
由光的反射定律可知：反射角等于60°，
则折射角＝180°﹣（60°+85°）＝35°
故选：B。
7．【解答】解：
A、人耳能分辨出两次声音的时间间隔要大于0.1s，故A正确；
BCD、设钢管的长度为L，声音在空气中传播的时间t1＝；
在钢轨中传播的时间为t2＝；
时间间隔t＝t1﹣t2＝﹣；
所以钢管的长度L＝；
声音从钢轨从一端传到另一端所用时间为t2＝＝，故BCD错误。
故选：A。
8．【解答】解：AB、当睫状体放松时，晶状体比较薄，晶状体曲度变小，远处物体射来的光刚好会聚在视网膜上，眼球可以看清远处的物体；故A、B正确；
C、距离物体越远，视角越小，如果视角小，物体在视网膜上所成的像就小，眼睛所看到的物体就小，故C正确。
D、人眼的晶状体相当于照相机中的凸透镜，视网膜相当于光屏，物体在视网膜上成倒立、缩小的实像，因此近处的帆船和远处的帆船在视网膜上都成缩小的像，故D错误。
故选：D。
9．【解答】解：设电阻丝的总长度为L，电阻丝总电阻R，挡板向左移动的距离为x，
A、图示中电压表测量挡板右边的电阻丝的电压，即电阻Rx＝R，则电压表示数U′＝IRx＝×R＝x，由此可见，U′与x成正比，表盘上的长度刻度值是均匀的，故A正确；
B、图示电压表测量挡板右边的电阻丝的电压，即挡板右边的电阻丝接入电路，电阻Rx＝R，电压表示数U′＝IRx＝U﹣×R滑，由此可见，U′与x成不正比，表盘上的长度刻度值不均匀，故B错误；
C、图示挡板左边的电阻丝接入电路，即Rx＝R﹣R，电流表测量电路中的电流，则电流表示数I＝，由此可见，I与x不成正比，表盘上的长度刻度值不均匀，故C错误；
D、图示挡板右边的电阻丝接入电路，即Rx＝R，电流表测量电路中的电流，图示电流表示数I＝，由此可见，I与x不成正比，表盘上的长度刻度值不均匀，故D错误；
故选：A。
10．【解答】解：由题干可知：R是阻值已知的定值电阻，测量出UR，则根据欧姆定律可得知I的值；
由于电源电压是变化的，则根据串联电路的电压特点可判断无法监测手机工作部件两端的电压U；
且U与I的比值随I的变化而变化，所以也无法监测手机工作部件两端的电压U。
故选：B。
11．【解答】解：
（1）当物体离凸透镜20cm时，成缩小的实像，因此物体位于凸透镜的2倍焦距之外，即20cm＞2f，解得f＜10cm﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①；
（2）当物体离凸透镜14cm时，成放大的实像，因此物体位于凸透镜的1倍焦距和2倍焦距之间，即f＜14cm＜2f，解得7cm＜f＜14cm﹣﹣﹣﹣﹣﹣﹣﹣﹣②；
（3）当物体离凸透镜6cm时，成放大的虚像，因此物体位于凸透镜的1倍焦距之内，即6cm＜f﹣﹣﹣﹣﹣﹣③；
综合①②③可得7cm＜f＜10cm。
故选：B。
12．【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压；
当开关S闭合，滑动变阻器的滑片P向右滑动时，接入电路中的电阻增大，电路中的总电阻增大，
∵I＝，
∴电路中的电流减小，
∵U＝IR，
∴R1两端的电压减小，即电压表V1的示数减小；
∵串联电路中总电压等于各分电压之和，
∴R2两端的电压增大，即电压表V2的示数增大。
故选：A。
13．【解答】解：粗细均匀的棒AB，由于A端到凸透镜的距离大于二倍焦距，所以A端在凸透镜中成的像为倒立、缩小的实像，像在一倍焦距和二倍焦距之间；
B端到凸透镜的距离大于一倍焦距小于二倍焦距，所以B端在凸透镜中成的像为倒立、放大的实像，像在大于二倍焦距的位置，即A端细，B端粗。
故选：B。
14．【解答】解：（1）由图象可知，随酒精浓度的增大，酒精气体传感器R2阻值减小，酒精气体传感器R2的分压减小，故D错误；
（2）随酒精浓度的增大，酒精气体传感器R2阻值减小，电路总电阻变小，电路电流变大，流过传感器的电流变大，故C错误；
（3）酒精气体传感器R2的分压减小，电源电压不变，由串联电路特点可知，电阻R1分压变大，电压表示数变大，故A错误，B正确。
故选：B。
15．【解答】解：两个验电器，它们的金属箔都是张开的，两个验电器的金属箔片可能都带同种电荷，也可能带异种电荷。
如果两验电器带不等量的异种电荷，将它们的金属球互相接触一下，则两个验电器的金属箔片因所带电荷减少（正负电荷相互抵消）而张角变小，所以选项B所述现象可能存在，不能选；
如果两验电器带等量的异种电荷，将它们的金属球互相接触一下，则两个验电器的金属箔片因正负电荷相互抵消而张角都闭合，所以选项D所述现象可能存在，不能选；
如果两验电器带不等量的同种电荷，将它们的金属球互相接触一下，则两个验电器的金属箔片所带电荷将重新分配，
所带电荷减少的则张角变小，所带电荷增加的则张角变大，所以选项C所述现象可能存在，不能选；
如果两验电器带等量的同种电荷，将它们的金属球互相接触一下，则两个验电器的金属箔片所带电荷将不变，则两个验电器的金属箔片张角不变；
综上所述可知选项A所述现象不可能发生。
故选：A。
16．【解答】解：因电源电压不变，所以电压表V1的示数不变，
当滑片向右滑动时，滑动变阻器接入电路的电阻变大；
根据公式I＝可知，电路电流变小，所以电流表示数变小；
根据公式U＝IR可知，电阻R1两端的电压变小，
根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压变大，电压表V2的示数变大，故A错误，B正确，C错误；
电压表V2的示数变大，电流表A示数变小，所以电压表V2与电流表A的示数之比变大，故D错误。
故选：B。
17．【解答】解：A、由图b可知，环境温度为40℃时，热敏电阻阻值是200Ω，故A错误；
B、由图象可知温度为0℃时，热敏电阻的阻值最大R1大＝300Ω，此时电压表的示数最小，
此时电路中的电流：
I小＝＝＝0.0075A，
电压表的最小示数：
U0小＝I小R0＝0.0075A×300Ω＝2.25V，故B错误；
C、因串联电路中各处的电流相等，
所以，由I＝可知，当电压表V示数越小时，电路中的电流越小，
由R＝可知，电路中的总电阻越大，
因串联电路中总电阻等于各分电阻之和，
所以，热敏电阻的阻值越大，
由图乙可知，环境的温度越低，故C错误；
D、当电压表的示数U0＝3V时，电路允许测量的温度最高，
此时电路中的电流：
I＝＝＝0.01A，
电路中的总电阻：
R＝＝＝450Ω，
热敏电阻的阻值：
R1＝R﹣R0＝450Ω﹣300Ω＝150Ω，
由图象可知，此电路允许的最高环境温度为60℃，故D正确。
故选：D。
18．【解答】解：由电路图可知，电压表与灯泡串联后与电流表并联，
∵电流表的内阻很小相当于短路，电压表的内阻很大相当于断路，
∴电压表和灯泡被短路，不能工作即不会烧坏，此时会造成电路中的电流过大，烧坏电流表和电源。
故选：C。
19．【解答】解：（1）R1与R2串联，有激光照R1时，由图象可得U1＝2V，
U2＝U﹣U1＝6V﹣2V＝4V，
I＝＝＝0.01A，
R1＝＝＝200Ω。
（2）R1无激光照时，由图象可得U1′＝4V，
U2′＝U﹣U1′＝6V﹣4V＝2V，
I′＝＝＝0.005A，
此时电阻R1的阻值：R1′＝＝＝800Ω。
（3）由图象可知：每经过0.6s，就有一个产品通过计数装置，则每1h通过S与R1之间的产品个数为＝6000个。
A、有光照射时光敏电阻R1的阻值为200Ω，故A错误；
B、有光照射和无光照射时保护电阻R2两端的电压分别为4V和2V，因此电压之比为2：1，故B错误；
C、有光照射和无光照射时光敏电阻的阻值分别为200Ω和800Ω，电阻之比为1：4，故C错误；
D、每1h通过S与R1之间的产品个数为6000个，故D正确。
故选：D。
20．【解答】解：如果沿直径对称切除透镜很小一部分。相当于把凸透镜分成了上下两个小凸透镜，这两个小凸透镜的焦点及焦距和光心与原来的大凸透镜是一样的，不移动时主光轴、焦点都是重合的，当把上面的小凸透镜下移后，该小凸透镜的主光轴也向下移，相当于物体向上移，当然成像要向下移。下面的小凸透镜与之相反，像向上移。
故选：C。
21．【解答】解：用玻璃罩罩着的古石碑，石碑上的字虽然是漫反射，但是玻璃罩发生的是镜面反射，石碑上的字很难看清；
玻璃和石碑都不是光源，我们能看到是因为它们反射的其它的光源，所以我们应该对罩内石碑照亮，能使看到的字更清晰些；
如果罩外的光线再强一点，由于镜面反射，石碑上的字看起来会更不清晰。故①③⑤合理。
故选：A。
22．【解答】解：由电路图可知，R1和R2并联，电压表测电源的电压，电流表测干路电流；
移动滑片时，由于并联电路互不影响，通过R1的电流不变；电压表测电源的电压，所以电压表的示数不变；
当滑动变阻器的滑片P向左移动时，滑动变阻器连入的电阻变小，根据I＝可知，通过滑动变阻器的电流变大，并联电路中干路电流等于各支路电流之和，则干路电流变大，即电流表的示数变大，故C正确。
故选：C。
23．【解答】解：A、医生利用声音传递信息听诊器查听胎音，是利用声音来传递信息，故A正确；
B、声源1分钟振动360次，频率是6Hz，不在听觉范围内，我们是无法听到的，故B正确；
C、烛焰在发出较强声音的喇叭上“跳舞”说明声音具有能量，故C正确；
D、“脆如银铃”形容声音的音调高，故D错误。
故选：D。
24．【解答】解：根据v＝变形s＝vt可知；速度一定时，时间越长通过的路程越远，因为0.30s＞0.16s＞0.14s，所以sA＝sC＝sE＞sB＞sD，故C符合题意。
故选：C。
25．【解答】解：画像位于玻璃凸透镜的焦点上，无酒时来自像的光线经凸透镜后平行射出，
所以看不见画像，加入酒后，玻璃凸透镜和酒凹透镜组成的透镜焦距变大，
就可以看到正立放大的虚像了。
故选：D。
26．【解答】解：根据串联电路电压规律可知电压表的示数为15V时，滑动变阻器接入电路的电阻最大。
根据欧姆定律可知电流表的示数为0.6A时，滑动变阻器接入电路的电阻最小。
R2＝R﹣R1＝30Ω﹣10Ω＝20Ω
所以滑片P在滑动变阻器上允许移动的范围为20Ω～50Ω．所以A，B，C错误，D正确。
故选：D。
三、简答题（第28、29、30小题每空1分，其余每空2分，共30分）
27．【解答】解：摄像头和照相机的镜头相同，都是一个凸透镜，摄像头成倒立、缩小的实像。此时物距要大于凸透镜的二倍焦距。
故答案为：凸透；大于二倍焦距；倒立。
28．【解答】解：幻日现象是因为空气中漂浮物格外多，这些漂浮物沾上云层中的水汽，当太阳光射在这些漂浮物上后发生折射形成的虚像；
高空的气温比低空气温更高的逆温现象，不易形成风，使空气中悬浮微粒难以向高空飘散而阻滞在低空和近地面。
故答案为：折射；虚；竖直。
29．【解答】解：（1）由图象知横坐标表示的是滑动变阻器两端的电压，纵坐标表示的是电路中的电流。E点位于纵坐标轴上，此时电路的电流为零，即电流表的示数为零。由于电路是一个正确的电路，要使电路中电流为零，只能是开关S断开造成的。由于电路中的电流为零，所以以定值电阻R0两端的电压为零。即电源电压全部加在了滑动变阻器的两端，所以电压表的示数为电源电压U0。
（2）F点位于横坐标轴上，即电压表的示数为零，电路中的电流不等于零，说明电路是通路，即s闭合。由此可知，滑动变阻器没有接入电路，即滑片P位于滑动变阻器的最左端。此时只有R0接入电路，所以电路中的电流I＝
故答案为：（1）0；U0；断路。
（2）0；；通路（电压表被短路）。
30．【解答】解：（1）如图：两电阻串联；开关接C时，电压表测量R0两端的电压，开关在D点时，电压表测量电源电压；
（2）由题意可知：U0＝8V，I＝1A，U＝10V；
所以 ；
故答案为：2Ω。
31．【解答】解：找一块塑料板，用丝绸快速摩擦整个板面，由于摩擦使整块塑料板带电；
由于人作为导体可以将电荷导走，因此用干燥的手指在塑料板上写“大”字时，人将“大”字区域内的电荷导走；
由于带电体能吸引轻小物体，所以在平放的塑料板上面均匀地撒上一层干木屑时，塑料板上带电区域把木屑吸住；将塑料板缓慢竖起，塑料板上“大”字区域内的木屑，由于没有电荷吸引而在重力作用下滑落。
故答案为：A带电；B导走；C重力作用；带电体能吸引轻小物体。
32．【解答】解：（1）由电路图可知，当滑片移至a端时，滑动变阻器接入电路中的电阻为0，电路中的总电阻最小，
由I＝可知，电路中的电流最大，由图象可知，对应的是图乙中的B点；
（2）当滑片移至b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图象可知电路中的电流为1A；
（3）因串联电路中电阻越大分得的电压越大，所以，当滑片移至b端时，R1两端的电压最小，图象中AB是R1的I﹣U图象，
此时U1＝1V，电路中的电流I＝1A；
由I＝可知，R1＝＝＝1Ω。
答：（1）B；（2）1；（3）R1的阻值为1Ω。
三、作图题（每图2分，共8分）
33．【解答】解：
分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB经平面镜所成的像，如图所示：
34．【解答】解：先作出光源S关于平面镜的对称点S′，连接S′A交平面镜于点O，OA为反射光线，连接SO为入射光线，如图所示：
35．【解答】解：（1）平行于主光轴的光线经凸透镜折射后折射光线通过焦点；过光心的光经凸透镜方向不变。由此补充凸透镜的光路，
（2）平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点；指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴。由此补充凹透镜的光路，如图所示：
四、实验探究题（每空3分，共30分）
36．【解答】解：
（1）因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板；
（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，说明像与物的大小相等，故这样做是为了比较像与物的大小关系；
（3）平面镜所成的像是虚像，虚像是不能成在光屏上的，故移去蜡烛B，并在其所在位置上放一光屏，这时，观察者直接对屏观察，光屏上不能接收到蜡烛A的烛焰的像；
（4）由平面镜成像中的像距等于物距，可知小明第一次将蜡烛A置于玻璃前5cm，第二次将A向远离玻璃板的方向移动3cm，此时蜡烛A距离玻璃板8cm，蜡烛B距离玻璃板也是8cm，A与B的间距为16cm。
故答案为：（1）薄；（2）大小；（3）不能；（4）16。
37．【解答】解：（1）当滑片向右移动时，滑动变阻器的阻值变大，故电阻左端应该与滑动变阻器的左下接线柱相连，如下所示：
（2）经分析，将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表示数，其原因可能是定值电阻断路；
（3）第一次电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，读数为0.2A．由欧姆定律，电压表示数：UV＝I1R1＝0.2×10Ω＝2V，根据电流与电阻关系实验中，要控制电压表示数不变，实验过程中应保持电压表示数为2V不变；
（4）横向分析表中数据，电阻为原来的几倍，通过的电流原为原来的几分之一，故得出的结论是：导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
（5）由表中第3次数据结合欧姆定律，电路的总电阻为：R串联＝＝＝60Ω，根据电阻的串联，变阻器连入电路中的电阻：R滑＝R串联﹣R＝60Ω﹣40Ω＝20Ω＞10Ω，故选用“50Ω 0.5A”的变阻器，选A。
故答案为：（1）如上；（2）定值电阻断路；（3）0.2；2；（4）反比；（5）A。
38．【解答】解：（1）滑动变阻器要一上一下连接，连接电路如下：
；
（2）电路中无电流，则为断路，电压表有示数，则与电压表并联的之外部分一定完好，说明与电压表并联的灯泡所在支路断路而导致电压表串联在电路中了，可能的原因是小灯泡断路，故选B；
（3）灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B移动即向右移，直到电压表示数为额定电压；
（4）由乙图的I﹣U 图象知：灯泡的额定电压为2.5V，对应的电流为0.2A；
小灯泡正常发光的电阻为：R＝＝＝12.5Ω；
故答案为：（1）如上图；（2）B；（3）右；（4）12.5。
五、分析计算题（8分）
39．【解答】解：（1）由电路图可知，R0与R1串联，电压表测R0两端的电压，
当作用在拉环上的力增大时，滑片右移，接入电路中的电阻减小，电路中的总电阻减小，
由I＝得：电路中的电流增大，
根据U＝IR可得：R0两端的电压增大，即电压表的示数增大；
（2）当拉力不受拉力时，R0与R1的最大阻值串联，
根据串联电路中总电阻等于各分电阻之和和欧姆定律可得：
电路中的电流I＝＝＝0.1A，
由I＝得电压表的示数：
U1＝IR1＝0.1A×10Ω＝1V；
（3）电压表的示数U0′＝2V时，
根据串联电路中总电压等于各分电压之和可知此时R1两端的电压：
U1＝U﹣U0′＝3V﹣2V＝1V，
则电流I′＝＝＝0.2A。
由I＝得：
R1′＝＝＝5Ω，
由于ab是一根长度10cm的均匀电阻丝，阻值R1＝20Ω，
所以，此时电阻丝接入电路中的长度：
L′＝×10cm＝2.5cm，
弹簧伸长的长度：
△L＝L﹣L′＝10cm﹣2.5cm＝7.5cm，
由图乙可知，拉力与弹簧伸长的长度成正比，且F′＝500N，△L′＝10cm，
所以，△L＝7.5cm时的拉力F′：
＝，即：＝，
解得：F＝375N；
答：（1）增大；
（2）拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数是1V；
（3）当电压表指针指在2V处，作用在拉环上水平向右的拉力为375N；
2019-2020学年浙江省宁波市镇海区立人中学八年级（下）期中物理试卷
一、选择题（每小题只有一个正确答案，每题4分，共104分）
1．（4分）如图所示的光现象中，由于光的反射形成的是（ ）
A．手在屏幕上形成的手影 B．鸟巢在水中形成的倒影
C．人透过水球成的像 D．勺柄好像在水面处折断
2．（4分）艾梅同学将一只点燃的蜡烛靠近妈妈的梳妆镜，她发现镜子中出现了两个该蜡烛的虚像（两像大部分重叠但稍有错位）．下面说法正确的是（ ）
A．烛光经玻璃前表面反射形成一个虚像，经后表面反射又形成了一个虚像
B．在“探究平面镜成像特点”实验中不能选择梳妆镜，唯一的原因就是会产生两个像
C．在“探究平面镜成像特点”实验中应选择厚一些的透明玻璃板
D．在水面上方25cm处悬枚硬币A，将同样的硬币B置于水面下，当从水面上看到B与A的像重合时，真实的B与水面的距离也是25cm
3．（4分）小刚和小红一同完成了如下实验：把一枚硬币放在一个没有盛水的杯子底部，然后把杯子放在水平桌面上，小刚注视着硬币慢慢向远处移动，到眼睛刚好看不到硬币时停止移动。小刚保持头部不动，此时小红缓缓地向杯中倒水，倒着、倒着，小刚又重新看到杯底的硬币。要用作图的方法来解释这个实验现象，图中的4幅光路图中，能对上述实验现象做出正确解释的是（ ）
A． B．
C． D．
4．（4分）小明同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏上出现清晰完整的像（未画出），下列说法中正确的是（ ）
A．凸透镜的焦距大于20cm
B．屏上的像是倒立、放大的实像
C．蜡烛燃烧变短、屏上像的位置会下降
D．取走光屏，则凸透镜不成像
5．（4分）在图中，MN为一平面镜，a、b、c、d表示一个不透明正方体的四个侧面，其中b面跟平面镜平行，e是观察者的眼睛所在位置（位于正方体的正下后方），则图中观察者通过平面镜可以（ ）
A．观察到a、b、c、d四个侧面
B．看到a面和d面
C．看到a面及部分b面
D．看到a面，不能看到b面的任何部位
6．（4分）一束光线与界面成30°角入射到界面上，发生了反射和折射。已知反射光线与折射光线的夹角是85°，则折射角为（ ）
A．15° B．35° C．45° D．55°
7．（4分）若声音在空气中的传播速度为v1，在钢轨中的传播速度为v2，有人用锤子敲了一下钢轨的一端，另一人在另一端听到两次声音的时间间隔为t，下列说法中正确的是（ ）
A．应大于0.1秒
B．声音沿钢轨从一端传到另一端用的时间为
C．钢轨的长度为
D．钢轨的长度为（v2﹣v1）t
8．（4分）“孤帆远影碧空尽，唯见长江天际流”为什么远去的帆船会越来越小，直至消失呢？以下对其原因的分析中错误的是（ ）
A．看远处的帆船时，睫状肌处于舒张的状态
B．看远处的帆船时，晶状体曲度变小
C．帆船离晶状体越远，视网膜上成的像越小
D．近处的帆船在视网膜上成放大的像，远处的帆船在视网膜上成缩小的像
9．（4分）体育有一个项目是坐位体前屈，学校的测量坐位体前屈成绩的装置如图所示，测试时需要从刻度尺上读数，改进后可以直接从电表的表盘上读出对应的长度值。下列四种方案中，表盘的长度刻度值均匀的是（ ）
A． B．
C． D．
10．（4分）手机工作原理可简化为如图所示电路，R是阻值已知的定值电阻，U是手机工作部件两端的电压，I是电路中的电流。手机在工作过程中，电池的电压会发生变化，U与I的比值随I的变化而变化。手机正常工作时，要对U和I进行监测，若测量出UR，则（ ）
A．只能监测U
B．只能监测I
C．既能监测U，也能监测I
D．既不能监测U，也不能监测I
11．（4分）将物体放在焦距为f的凸透镜主轴上，分别离凸透镜20cm、14cm、6cm时，各能得到缩小的实像、放大的实像和放大的虚像，则该凸透镜的焦距f为（ ）
A．10cm＞f＞6cm B．10cm＞f＞7cm
C．14cm＞f＞10cm D．20cm＞f＞14cm
12．（4分）如图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，下列说法正确的是（ ）
A．V1的示数减小，V2的示数增大
B．V1的示 数增大，V2的示数增大
C．V1的示数减小，V2的示数减小
D．V1的示数增大，V2的示数减小
13．（4分）在图中，粗细均匀的圆柱体AB放置在凸透镜的主光轴上，P为二倍焦距点，圆柱体所成像的形状和位置应是（ ）
A．两头细中间粗，像到镜的距离都大于焦距
B．A端细，B端粗，B端的像到镜的距离大于2倍焦距
C．两头粗中间细，像到镜的距离都大于2倍焦距
D．A端粗，B端细，A端的像到镜的距离大于2倍焦距
14．（4分）从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，其中R1为定值电阻，R2为酒精气体传感器，其阻值随酒精气体浓度变化曲线如图乙所示，电源电压恒定不变。如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（ ）
A．电压表示数不变 B．电压表示数越大
C．通过传感器的电流越小 D．传感器两端的电压越大
15．（4分）两个验电器，它们的金属箔都是张开的，将它们的金属球互相接触一下，下列情况中不会出现的是：两个验电器的金属箔张开的角度（ ）
A．都变大 B．都变小
C．一个变大，另一个变小 D．都变为零（闭合）
16．（4分）如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A．电压表V1与电压表V2的示数之和保持不变
B．电流表A的示数变小，电压表V2的示数变大
C．电流表A的示数变小，电压表V1的示数变大
D．电压表V2与电流表A的示数之比保持不变
17．（4分）如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5V，且保持不变，电压表量程为0﹣3V，R0是300欧的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示。若闭合开关S（ ）
A．环境温度为40℃时，热敏电阻阻值是150欧
B．环境温度为0℃时，电压表的示数是1.5V
C．电压表V示数越小，环境温度越高
D．此电路允许的最高环境温度为60℃
18．（4分）如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是（ ）
A．电流表和电压表都烧坏
B．先烧坏电流表，再烧坏电压表
C．电流表烧坏，电压表正常
D．电压表烧坏，电流表正常
19．（4分）如图甲是某生产流水线上的产品输送及计数装置示意图。其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）。水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住。若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示。已知计数器电路中电源两极间的电压恒为6V，保护电阻的阻值为400Ω，则（ ）
A．有光照射时光敏电阻R1的阻值为800Ω
B．有光照射和无光照射时保护电阻R2两端的电压之比为1：2
C．有光照射和无光照射时光敏电阻的阻值之比为1：2
D．每1h通过S与R1之间的产品个数为6000个
20．（4分）在凸透镜主轴上的一物点P，物距大于焦距，如果沿直径对称切除透镜很小一部分，如图所示，再把上、下半截透镜向原主轴位置合拢，则成像情况与原来相比（ ）
A．相同
B．成两个像，上半截透镜A成像点上移，下半截透镜B成像点下移
C．成两个像，上半截透镜A成像点下移，下半截透镜B成像点上移
D．不能成像
21．（4分）如图所示为用玻璃罩罩着的古石碑，由于玻璃反光，石碑上的字很难看清。
小科认为：
①用玻璃罩能有效防止酸雨对石碑的侵蚀；
②石碑上的字发生了镜面反射；
③罩外的树木通过玻璃表面反射成了虚像；
④若罩外的光线再强一点，石碑上的字看起来一定会更清晰；
⑤若罩内能给石碑一定的照明，石碑上的字看起来会更清晰。
其中合理的是（ ）
A．①③⑤ B．②④⑤ C．①②③④ D．①③④⑤
22．（4分）如图，电源电压U不变，当滑动变阻器的滑片P向左移动时，则（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数不变
D．电流表示数变小，电压表示数不变
23．（4分）关于声现象下列说法错误的是（ ）
A．医生用听诊器查听胎音，是利用了声音能传递信息的作用
B．某声源1分钟振动360次，我们是无法听到该声音的
C．发出较强声音的喇叭能使它前面的烛焰“跳舞”，说明声音具有能量
D．“脆如银铃”是指声音的音色好
24．（4分）一艘科考船对某海域的海底形状利用声呐系统进行了测绘。具体方法是：在经过该海域水平面等间距的A、B、C、D、E五个位置时，向海底定向发射超声波，测得回收信号的时间分别为0.30s、0.16s、0.30s、0.14s、0.30s。根据时间，求出海底与海平面的距离，就可以绘出海底的大致形状，则该海域海底的大致形状如图中的（ ）
A． B．
C． D．
25．（4分）如图，是一种被称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图。下列对仙女图形成原因的探讨，正确的是（ ）
A．可能是酒具有化学显影作用
B．可能是酒的液面反射，在酒中出现放大的像
C．可能是图片在杯底凸透镜焦点处成放大的像
D．可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内成放大的虚像
26．（4分）如图所示的电路中，电源电压U＝18V保持不变，定值电阻R1的阻值为10Ω，电流表量程为0～0.6A，电压表量程为0～15V，R2是由阻值均匀的电阻线构成的滑动变阻器，阻值范围为0～100Ω，则闭合开关S后，滑片P在滑动变阻器上允许移动的范围是（ ）
A．0～100Ω B．20Ω～100Ω C．10Ω～50Ω D．20Ω～50Ω
三、简答题（第28、29、30小题每空1分，其余每空2分，共30分）
27．（6分）“虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图所示。监视顾客移动的摄像头相当于一个 镜，顾客离摄像头的距离应在 的范围，能形成 （选填“倒立”或“正立”）的实像。
28．（3分）2013年12月4日上午8点25分左右，南京的天空中出现“两个太阳”的奇观。光学专家表示，眼下南京雾霾天，空气中漂浮物沾上水汽后，会形成多棱镜，太阳照射，使太阳光发生了 （填“折射”或“反射”），形成太阳的 （填“实”或“虚”）像，所以产生“2个太阳”。灰霾的形成主要是空气中悬浮的大量微粒和气象条件共同作用的结果，其成因之一是垂直方向上出现逆温，即高空的气温比低空气温更高的逆温现象，使得大气层低空的空气 （填“水平”或“竖直”）运动受到限制，空气中悬浮微粒难以向飘散而被阻滞在低空和近地面。
29．（6分）如图所示，闭合开关S，滑动变阻器取四个不同的阻值，可以得出电流表和电压表的四组对应的值。这四组对应的值在图乙的U﹣I坐标系中分别用a、b、c、d四个点表示（坐标原点表示的电压值和电流值均为0）．由这四个点做出的U﹣I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴于F点，若电源电压为U0，定值电阻的阻值为R0．据此分析：
（1）E点表示的电流表、电压表的示数分别为 、 电路处在 状态。
（2）F点表示的电压表、电流表的示数分别为 、 。此时电路处在 状态。
30．（1分）如图所示的电学黑箱中，有两只电阻：定值电阻R0＝8Ω，另一为未知电阻Rx．由箱内抽出三根引线a、b、c．当开关S与c闭合时，电流表的读数为1A，电压表的读数为8V；当开关S与d闭合时，电流表的读数仍为1A，电压表的读数为10V，请在黑箱中画出两个电阻和a、b、c的连接图。由图可知，Rx＝ 。
31．（8分）静电复印技术已经逐渐走入人们的生活，如图所示是利用身边的素材来简单模拟静电复印原理的示意图。请依据图示及操作步骤，结合“人作为导体可以将电荷导走”的知识。简要说明其操作意图。
A．找一块塑料板，用丝绸快速摩擦整个板面；其意图是通过摩擦使塑料板 ；
B．用干燥的手指在塑料板上写一个“大”字；其意图是借助人体将“大”字部分的电荷 ；
C．将塑料板平放，上面均匀地撒上一层干木屑，再将塑料板缓慢竖起，随着静止在塑料板上木屑的滑落，一个“大”字就在塑料板上显现出来了。“大”字部分的干木屑滑落是因为 ，其他部分的干木屑被吸引是因为 。
32．（6分）如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变。改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中。则：
（1）当滑片移至a端时，对应的是图乙中的 点；
（2）当滑片移至b端时，电路中的电流为 A；
（3）R1的阻值为多少？
三、作图题（每图2分，共8分）
33．（2分）如图所示，AB表示平面镜前的物体，请根据平面镜成像特点，在图中画出物体AB经平面镜所成的像。
34．（2分）平面镜前有一点光源S，作出一条从光源S射出的光线，使它经平面镜反射后，恰好经过A点。
35．（4分）补充完整如图两幅光路图。
四、实验探究题（每空3分，共30分）
36．（8分）如是小明在“探究平面镜成像的特点”的实验装置。
（1）你认为本实验小明应选择较 （选填“厚”或“薄”）的玻璃板来完成实验。
（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支外形相同但不点燃的蜡烛B，竖立在玻璃板后面并移动，直到与蜡烛A的像完全重合，这样做是为了比较像与物的 关系。
（3）移去蜡烛B，在其原位置上放置一块白屏，白屏上 （选填“能”或“不能”）呈现蜡烛的像。
（4）小明第一次将蜡烛A置于玻璃板前5cm，第二次将A向远离玻璃板的方向移动3cm，再次放置B直到与蜡烛A的像完全重合，则A与B的间距为 cm。
37．（12分）“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10欧、20欧和40欧的定值电阻各一个以及导线若干：
（1）请根据图甲，用笔画线将实物图（图乙）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器的阻值变大）；
（2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表示数为0，其原因可能是 。
（3）排除故障后，更换不同定值电阻进行实验，测得数据填入表格。第一次电流表的示数如图丙所示，读数为 安。实验过程中应保持电压表示数为 伏不变。
实验序号
1
2
3
电阻（欧）
10
20
40
电流（安）
0.10
0.05
（4）由表中数据得出结论：导体两端的电压一定时，通过导体的电流与导体的电阻成 （填“正比”或“反比”）。
（5）根据表格中的数据判断所选用的滑动变阻器可能是 （填“A”或“B”）。
A.“50欧 0.5安”
B.“10欧 1安”
38．（10分）有一实验小组用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，完成如图甲实物电路的连接。（要求：连线不要有交叉）
〔2）检查电路连接无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零导致这一现象的原因可能是 （选填序号）
A．电压表断路 B．小灯泡断路 C．滑动变阻器断路 D．电压表短路
〔3）故障排除后，闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 移。（选填“左”或“右”）
（4）通过移动滑动变阻器滑片P记录了多组数据，并作出了如图丙所示的Ⅰ﹣U图象。由图可知小灯泡正常发光时的电阻为 Ω。
五、分析计算题（8分）
39．（8分）小平同学爱好锻炼身体，在学校科技创新大赛中，他利用所学物理知识设计了一个电子拉力计（通过仪表读数显示拉力的大小），图甲是原理图，硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），定值电阻Ro＝10Ω，ab是一根长度10cm的均匀电阻丝，阻值R1＝20Ω，电源电压U＝3V，电压表的量程为0～3V。
（1）作用在拉环上拉力的大小可以通过电压表示数的大小来反映，当作用在拉环上的力增大时，电压表的示数将 。（填“增大”“减小”或“不变”）
（2）当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数是多少？
（3）已知该弹簧伸长的长度△L与所受的拉力F间的关系如图乙所示，通过计算，说明开关S闭合后，当电压表指针指在2V处，作用在拉环上水平向右的拉力为多少牛？
2019-2020学年浙江省宁波市镇海区立人中学八年级（下）期中物理试卷
参考答案与试题解析
一、选择题（每小题只有一个正确答案，每题4分，共104分）
1．【解答】解：A、手影是由于光的直线传播形成的，故A错误；
B、鸟巢在水中形成的倒影，这是由于光的反射形成的，故B正确；
C、人透过水球成的像属于凸透镜成像，是光的折射现象，故C错误；
D、水中的勺柄好像在水面处折弯了，是由于光从水中射向空气时发生折射形成的，是光的折射现象形成的，故D错误。
故选：B。
2．【解答】解：A、玻璃有两个面，并且都会将蜡烛的像反射回来，这时便会有两个重叠的像，所以是由平板玻璃的两个反射面成像造成的，故A正确。
B、在“探究平面镜成像特点”实验中不能选择梳妆镜，唯一的原因就是梳妆镜不透明，不便于确定像的位置。故B错误。
C、因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板；故C错误。
D、在水面上方25cm处悬枚硬币A，将同样的硬币B置于水面下，当从水面上看到B与A的像重合时，此时像的位置偏高，因此B与水面的距离大于25cm，故D错误。
故选：A。
3．【解答】解：当我们用眼睛看到水中的硬币，是因为硬币反射的光进入到了我们的眼睛的缘故；根据光的折射定律的内容知道，光从水斜射入空气中时，折射光线向远离法线方向偏着，折射角大于入射角，且光线是从硬币上发出的，故B图正确。
故选：B。
4．【解答】解：A、由图可知物距：物距f＜30cm＜2f．像距50cm＞2f，即f＜25cm：故有15cm＜f＜25cm，故A错误；
B、能在光屏上成像，并且像距大于物距，只有2f＞u＞f，v＞2f，成倒立放大的实像，故B正确；
C、因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该先上移动，故C错误；
D、凸透镜成像与有无光屏无关，所以取走光屏，则凸透镜仍能成像，故D错误。
故选：B。
5．【解答】解：由图可知，b、d面跟平面镜平行，d面被b面挡住不能通过平面镜成像；
由图可知，b面成的虚像一部分可以进入观察者眼睛，c面被a、d面挡住，a面通过平面镜成像进入观察者眼睛，所以，图中看到a面及部分b面。
故选：C。
6．【解答】解：因为入射光线与物质的界面成30°角，所以入射角是90°﹣30°＝60°。
由光的反射定律可知：反射角等于60°，
则折射角＝180°﹣（60°+85°）＝35°
故选：B。
7．【解答】解：
A、人耳能分辨出两次声音的时间间隔要大于0.1s，故A正确；
BCD、设钢管的长度为L，声音在空气中传播的时间t1＝；
在钢轨中传播的时间为t2＝；
时间间隔t＝t1﹣t2＝﹣；
所以钢管的长度L＝；
声音从钢轨从一端传到另一端所用时间为t2＝＝，故BCD错误。
故选：A。
8．【解答】解：AB、当睫状体放松时，晶状体比较薄，晶状体曲度变小，远处物体射来的光刚好会聚在视网膜上，眼球可以看清远处的物体；故A、B正确；
C、距离物体越远，视角越小，如果视角小，物体在视网膜上所成的像就小，眼睛所看到的物体就小，故C正确。
D、人眼的晶状体相当于照相机中的凸透镜，视网膜相当于光屏，物体在视网膜上成倒立、缩小的实像，因此近处的帆船和远处的帆船在视网膜上都成缩小的像，故D错误。
故选：D。
9．【解答】解：设电阻丝的总长度为L，电阻丝总电阻R，挡板向左移动的距离为x，
A、图示中电压表测量挡板右边的电阻丝的电压，即电阻Rx＝R，则电压表示数U′＝IRx＝×R＝x，由此可见，U′与x成正比，表盘上的长度刻度值是均匀的，故A正确；
B、图示电压表测量挡板右边的电阻丝的电压，即挡板右边的电阻丝接入电路，电阻Rx＝R，电压表示数U′＝IRx＝U﹣×R滑，由此可见，U′与x成不正比，表盘上的长度刻度值不均匀，故B错误；
C、图示挡板左边的电阻丝接入电路，即Rx＝R﹣R，电流表测量电路中的电流，则电流表示数I＝，由此可见，I与x不成正比，表盘上的长度刻度值不均匀，故C错误；
D、图示挡板右边的电阻丝接入电路，即Rx＝R，电流表测量电路中的电流，图示电流表示数I＝，由此可见，I与x不成正比，表盘上的长度刻度值不均匀，故D错误；
故选：A。
10．【解答】解：由题干可知：R是阻值已知的定值电阻，测量出UR，则根据欧姆定律可得知I的值；
由于电源电压是变化的，则根据串联电路的电压特点可判断无法监测手机工作部件两端的电压U；
且U与I的比值随I的变化而变化，所以也无法监测手机工作部件两端的电压U。
故选：B。
11．【解答】解：
（1）当物体离凸透镜20cm时，成缩小的实像，因此物体位于凸透镜的2倍焦距之外，即20cm＞2f，解得f＜10cm﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①；
（2）当物体离凸透镜14cm时，成放大的实像，因此物体位于凸透镜的1倍焦距和2倍焦距之间，即f＜14cm＜2f，解得7cm＜f＜14cm﹣﹣﹣﹣﹣﹣﹣﹣﹣②；
（3）当物体离凸透镜6cm时，成放大的虚像，因此物体位于凸透镜的1倍焦距之内，即6cm＜f﹣﹣﹣﹣﹣﹣③；
综合①②③可得7cm＜f＜10cm。
故选：B。
12．【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压；
当开关S闭合，滑动变阻器的滑片P向右滑动时，接入电路中的电阻增大，电路中的总电阻增大，
∵I＝，
∴电路中的电流减小，
∵U＝IR，
∴R1两端的电压减小，即电压表V1的示数减小；
∵串联电路中总电压等于各分电压之和，
∴R2两端的电压增大，即电压表V2的示数增大。
故选：A。
13．【解答】解：粗细均匀的棒AB，由于A端到凸透镜的距离大于二倍焦距，所以A端在凸透镜中成的像为倒立、缩小的实像，像在一倍焦距和二倍焦距之间；
B端到凸透镜的距离大于一倍焦距小于二倍焦距，所以B端在凸透镜中成的像为倒立、放大的实像，像在大于二倍焦距的位置，即A端细，B端粗。
故选：B。
14．【解答】解：（1）由图象可知，随酒精浓度的增大，酒精气体传感器R2阻值减小，酒精气体传感器R2的分压减小，故D错误；
（2）随酒精浓度的增大，酒精气体传感器R2阻值减小，电路总电阻变小，电路电流变大，流过传感器的电流变大，故C错误；
（3）酒精气体传感器R2的分压减小，电源电压不变，由串联电路特点可知，电阻R1分压变大，电压表示数变大，故A错误，B正确。
故选：B。
15．【解答】解：两个验电器，它们的金属箔都是张开的，两个验电器的金属箔片可能都带同种电荷，也可能带异种电荷。
如果两验电器带不等量的异种电荷，将它们的金属球互相接触一下，则两个验电器的金属箔片因所带电荷减少（正负电荷相互抵消）而张角变小，所以选项B所述现象可能存在，不能选；
如果两验电器带等量的异种电荷，将它们的金属球互相接触一下，则两个验电器的金属箔片因正负电荷相互抵消而张角都闭合，所以选项D所述现象可能存在，不能选；
如果两验电器带不等量的同种电荷，将它们的金属球互相接触一下，则两个验电器的金属箔片所带电荷将重新分配，
所带电荷减少的则张角变小，所带电荷增加的则张角变大，所以选项C所述现象可能存在，不能选；
如果两验电器带等量的同种电荷，将它们的金属球互相接触一下，则两个验电器的金属箔片所带电荷将不变，则两个验电器的金属箔片张角不变；
综上所述可知选项A所述现象不可能发生。
故选：A。
16．【解答】解：因电源电压不变，所以电压表V1的示数不变，
当滑片向右滑动时，滑动变阻器接入电路的电阻变大；
根据公式I＝可知，电路电流变小，所以电流表示数变小；
根据公式U＝IR可知，电阻R1两端的电压变小，
根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压变大，电压表V2的示数变大，故A错误，B正确，C错误；
电压表V2的示数变大，电流表A示数变小，所以电压表V2与电流表A的示数之比变大，故D错误。
故选：B。
17．【解答】解：A、由图b可知，环境温度为40℃时，热敏电阻阻值是200Ω，故A错误；
B、由图象可知温度为0℃时，热敏电阻的阻值最大R1大＝300Ω，此时电压表的示数最小，
此时电路中的电流：
I小＝＝＝0.0075A，
电压表的最小示数：
U0小＝I小R0＝0.0075A×300Ω＝2.25V，故B错误；
C、因串联电路中各处的电流相等，
所以，由I＝可知，当电压表V示数越小时，电路中的电流越小，
由R＝可知，电路中的总电阻越大，
因串联电路中总电阻等于各分电阻之和，
所以，热敏电阻的阻值越大，
由图乙可知，环境的温度越低，故C错误；
D、当电压表的示数U0＝3V时，电路允许测量的温度最高，
此时电路中的电流：
I＝＝＝0.01A，
电路中的总电阻：
R＝＝＝450Ω，
热敏电阻的阻值：
R1＝R﹣R0＝450Ω﹣300Ω＝150Ω，
由图象可知，此电路允许的最高环境温度为60℃，故D正确。
故选：D。
18．【解答】解：由电路图可知，电压表与灯泡串联后与电流表并联，
∵电流表的内阻很小相当于短路，电压表的内阻很大相当于断路，
∴电压表和灯泡被短路，不能工作即不会烧坏，此时会造成电路中的电流过大，烧坏电流表和电源。
故选：C。
19．【解答】解：（1）R1与R2串联，有激光照R1时，由图象可得U1＝2V，
U2＝U﹣U1＝6V﹣2V＝4V，
I＝＝＝0.01A，
R1＝＝＝200Ω。
（2）R1无激光照时，由图象可得U1′＝4V，
U2′＝U﹣U1′＝6V﹣4V＝2V，
I′＝＝＝0.005A，
此时电阻R1的阻值：R1′＝＝＝800Ω。
（3）由图象可知：每经过0.6s，就有一个产品通过计数装置，则每1h通过S与R1之间的产品个数为＝6000个。
A、有光照射时光敏电阻R1的阻值为200Ω，故A错误；
B、有光照射和无光照射时保护电阻R2两端的电压分别为4V和2V，因此电压之比为2：1，故B错误；
C、有光照射和无光照射时光敏电阻的阻值分别为200Ω和800Ω，电阻之比为1：4，故C错误；
D、每1h通过S与R1之间的产品个数为6000个，故D正确。
故选：D。
20．【解答】解：如果沿直径对称切除透镜很小一部分。相当于把凸透镜分成了上下两个小凸透镜，这两个小凸透镜的焦点及焦距和光心与原来的大凸透镜是一样的，不移动时主光轴、焦点都是重合的，当把上面的小凸透镜下移后，该小凸透镜的主光轴也向下移，相当于物体向上移，当然成像要向下移。下面的小凸透镜与之相反，像向上移。
故选：C。
21．【解答】解：用玻璃罩罩着的古石碑，石碑上的字虽然是漫反射，但是玻璃罩发生的是镜面反射，石碑上的字很难看清；
玻璃和石碑都不是光源，我们能看到是因为它们反射的其它的光源，所以我们应该对罩内石碑照亮，能使看到的字更清晰些；
如果罩外的光线再强一点，由于镜面反射，石碑上的字看起来会更不清晰。故①③⑤合理。
故选：A。
22．【解答】解：由电路图可知，R1和R2并联，电压表测电源的电压，电流表测干路电流；
移动滑片时，由于并联电路互不影响，通过R1的电流不变；电压表测电源的电压，所以电压表的示数不变；
当滑动变阻器的滑片P向左移动时，滑动变阻器连入的电阻变小，根据I＝可知，通过滑动变阻器的电流变大，并联电路中干路电流等于各支路电流之和，则干路电流变大，即电流表的示数变大，故C正确。
故选：C。
23．【解答】解：A、医生利用声音传递信息听诊器查听胎音，是利用声音来传递信息，故A正确；
B、声源1分钟振动360次，频率是6Hz，不在听觉范围内，我们是无法听到的，故B正确；
C、烛焰在发出较强声音的喇叭上“跳舞”说明声音具有能量，故C正确；
D、“脆如银铃”形容声音的音调高，故D错误。
故选：D。
24．【解答】解：根据v＝变形s＝vt可知；速度一定时，时间越长通过的路程越远，因为0.30s＞0.16s＞0.14s，所以sA＝sC＝sE＞sB＞sD，故C符合题意。
故选：C。
25．【解答】解：画像位于玻璃凸透镜的焦点上，无酒时来自像的光线经凸透镜后平行射出，
所以看不见画像，加入酒后，玻璃凸透镜和酒凹透镜组成的透镜焦距变大，
就可以看到正立放大的虚像了。
故选：D。
26．【解答】解：根据串联电路电压规律可知电压表的示数为15V时，滑动变阻器接入电路的电阻最大。
根据欧姆定律可知电流表的示数为0.6A时，滑动变阻器接入电路的电阻最小。
R2＝R﹣R1＝30Ω﹣10Ω＝20Ω
所以滑片P在滑动变阻器上允许移动的范围为20Ω～50Ω．所以A，B，C错误，D正确。
故选：D。
三、简答题（第28、29、30小题每空1分，其余每空2分，共30分）
27．【解答】解：摄像头和照相机的镜头相同，都是一个凸透镜，摄像头成倒立、缩小的实像。此时物距要大于凸透镜的二倍焦距。
故答案为：凸透；大于二倍焦距；倒立。
28．【解答】解：幻日现象是因为空气中漂浮物格外多，这些漂浮物沾上云层中的水汽，当太阳光射在这些漂浮物上后发生折射形成的虚像；
高空的气温比低空气温更高的逆温现象，不易形成风，使空气中悬浮微粒难以向高空飘散而阻滞在低空和近地面。
故答案为：折射；虚；竖直。
29．【解答】解：（1）由图象知横坐标表示的是滑动变阻器两端的电压，纵坐标表示的是电路中的电流。E点位于纵坐标轴上，此时电路的电流为零，即电流表的示数为零。由于电路是一个正确的电路，要使电路中电流为零，只能是开关S断开造成的。由于电路中的电流为零，所以以定值电阻R0两端的电压为零。即电源电压全部加在了滑动变阻器的两端，所以电压表的示数为电源电压U0。
（2）F点位于横坐标轴上，即电压表的示数为零，电路中的电流不等于零，说明电路是通路，即s闭合。由此可知，滑动变阻器没有接入电路，即滑片P位于滑动变阻器的最左端。此时只有R0接入电路，所以电路中的电流I＝
故答案为：（1）0；U0；断路。
（2）0；；通路（电压表被短路）。
30．【解答】解：（1）如图：两电阻串联；开关接C时，电压表测量R0两端的电压，开关在D点时，电压表测量电源电压；
（2）由题意可知：U0＝8V，I＝1A，U＝10V；
所以 ；
故答案为：2Ω。
31．【解答】解：找一块塑料板，用丝绸快速摩擦整个板面，由于摩擦使整块塑料板带电；
由于人作为导体可以将电荷导走，因此用干燥的手指在塑料板上写“大”字时，人将“大”字区域内的电荷导走；
由于带电体能吸引轻小物体，所以在平放的塑料板上面均匀地撒上一层干木屑时，塑料板上带电区域把木屑吸住；将塑料板缓慢竖起，塑料板上“大”字区域内的木屑，由于没有电荷吸引而在重力作用下滑落。
故答案为：A带电；B导走；C重力作用；带电体能吸引轻小物体。
32．【解答】解：（1）由电路图可知，当滑片移至a端时，滑动变阻器接入电路中的电阻为0，电路中的总电阻最小，
由I＝可知，电路中的电流最大，由图象可知，对应的是图乙中的B点；
（2）当滑片移至b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图象可知电路中的电流为1A；
（3）因串联电路中电阻越大分得的电压越大，所以，当滑片移至b端时，R1两端的电压最小，图象中AB是R1的I﹣U图象，
此时U1＝1V，电路中的电流I＝1A；
由I＝可知，R1＝＝＝1Ω。
答：（1）B；（2）1；（3）R1的阻值为1Ω。
三、作图题（每图2分，共8分）
33．【解答】解：
分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB经平面镜所成的像，如图所示：
34．【解答】解：先作出光源S关于平面镜的对称点S′，连接S′A交平面镜于点O，OA为反射光线，连接SO为入射光线，如图所示：
35．【解答】解：（1）平行于主光轴的光线经凸透镜折射后折射光线通过焦点；过光心的光经凸透镜方向不变。由此补充凸透镜的光路，
（2）平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点；指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴。由此补充凹透镜的光路，如图所示：
四、实验探究题（每空3分，共30分）
36．【解答】解：
（1）因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板；
（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，说明像与物的大小相等，故这样做是为了比较像与物的大小关系；
（3）平面镜所成的像是虚像，虚像是不能成在光屏上的，故移去蜡烛B，并在其所在位置上放一光屏，这时，观察者直接对屏观察，光屏上不能接收到蜡烛A的烛焰的像；
（4）由平面镜成像中的像距等于物距，可知小明第一次将蜡烛A置于玻璃前5cm，第二次将A向远离玻璃板的方向移动3cm，此时蜡烛A距离玻璃板8cm，蜡烛B距离玻璃板也是8cm，A与B的间距为16cm。
故答案为：（1）薄；（2）大小；（3）不能；（4）16。
37．【解答】解：（1）当滑片向右移动时，滑动变阻器的阻值变大，故电阻左端应该与滑动变阻器的左下接线柱相连，如下所示：
（2）经分析，将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表示数，其原因可能是定值电阻断路；
（3）第一次电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，读数为0.2A．由欧姆定律，电压表示数：UV＝I1R1＝0.2×10Ω＝2V，根据电流与电阻关系实验中，要控制电压表示数不变，实验过程中应保持电压表示数为2V不变；
（4）横向分析表中数据，电阻为原来的几倍，通过的电流原为原来的几分之一，故得出的结论是：导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
（5）由表中第3次数据结合欧姆定律，电路的总电阻为：R串联＝＝＝60Ω，根据电阻的串联，变阻器连入电路中的电阻：R滑＝R串联﹣R＝60Ω﹣40Ω＝20Ω＞10Ω，故选用“50Ω 0.5A”的变阻器，选A。
故答案为：（1）如上；（2）定值电阻断路；（3）0.2；2；（4）反比；（5）A。
38．【解答】解：（1）滑动变阻器要一上一下连接，连接电路如下：
；
（2）电路中无电流，则为断路，电压表有示数，则与电压表并联的之外部分一定完好，说明与电压表并联的灯泡所在支路断路而导致电压表串联在电路中了，可能的原因是小灯泡断路，故选B；
（3）灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B移动即向右移，直到电压表示数为额定电压；
（4）由乙图的I﹣U 图象知：灯泡的额定电压为2.5V，对应的电流为0.2A；
小灯泡正常发光的电阻为：R＝＝＝12.5Ω；
故答案为：（1）如上图；（2）B；（3）右；（4）12.5。
五、分析计算题（8分）
39．【解答】解：（1）由电路图可知，R0与R1串联，电压表测R0两端的电压，
当作用在拉环上的力增大时，滑片右移，接入电路中的电阻减小，电路中的总电阻减小，
由I＝得：电路中的电流增大，
根据U＝IR可得：R0两端的电压增大，即电压表的示数增大；
（2）当拉力不受拉力时，R0与R1的最大阻值串联，
根据串联电路中总电阻等于各分电阻之和和欧姆定律可得：
电路中的电流I＝＝＝0.1A，
由I＝得电压表的示数：
U1＝IR1＝0.1A×10Ω＝1V；
（3）电压表的示数U0′＝2V时，
根据串联电路中总电压等于各分电压之和可知此时R1两端的电压：
U1＝U﹣U0′＝3V﹣2V＝1V，
则电流I′＝＝＝0.2A。
由I＝得：
R1′＝＝＝5Ω，
由于ab是一根长度10cm的均匀电阻丝，阻值R1＝20Ω，
所以，此时电阻丝接入电路中的长度：
L′＝×10cm＝2.5cm，
弹簧伸长的长度：
△L＝L﹣L′＝10cm﹣2.5cm＝7.5cm，
由图乙可知，拉力与弹簧伸长的长度成正比，且F′＝500N，△L′＝10cm，
所以，△L＝7.5cm时的拉力F′：
＝，即：＝，
解得：F＝375N；
答：（1）增大；
（2）拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数是1V；
（3）当电压表指针指在2V处，作用在拉环上水平向右的拉力为375N；
相关试卷
浙江省宁波市镇海区尚志中学2020-2021学年八年级下学期期中物理试题： 这是一份浙江省宁波市镇海区尚志中学2020-2021学年八年级下学期期中物理试题，共22页。试卷主要包含了选择题，填空题，实验探究题，解答题等内容，欢迎下载使用。
浙江省宁波市镇海区仁爱中学2021年八年级下学期期中物理试题： 这是一份浙江省宁波市镇海区仁爱中学2021年八年级下学期期中物理试题，共32页。试卷主要包含了选择题，分析填空题，作图，实验探究题，分析计算题等内容，欢迎下载使用。
浙江省宁波市镇海区仁爱中学2019-2020学年八年级下学期期中物理试题： 这是一份浙江省宁波市镇海区仁爱中学2019-2020学年八年级下学期期中物理试题，共27页。试卷主要包含了选择题，简答题，探究题，作图题，计算题等内容，欢迎下载使用。
