浙江省杭州市2019-2020学年八年级下学期期中物理试题

2019-2020学年浙江省杭州市八年级（下）期中物理试卷

一、选择题（本题共10小题，每小题3分，共60分）

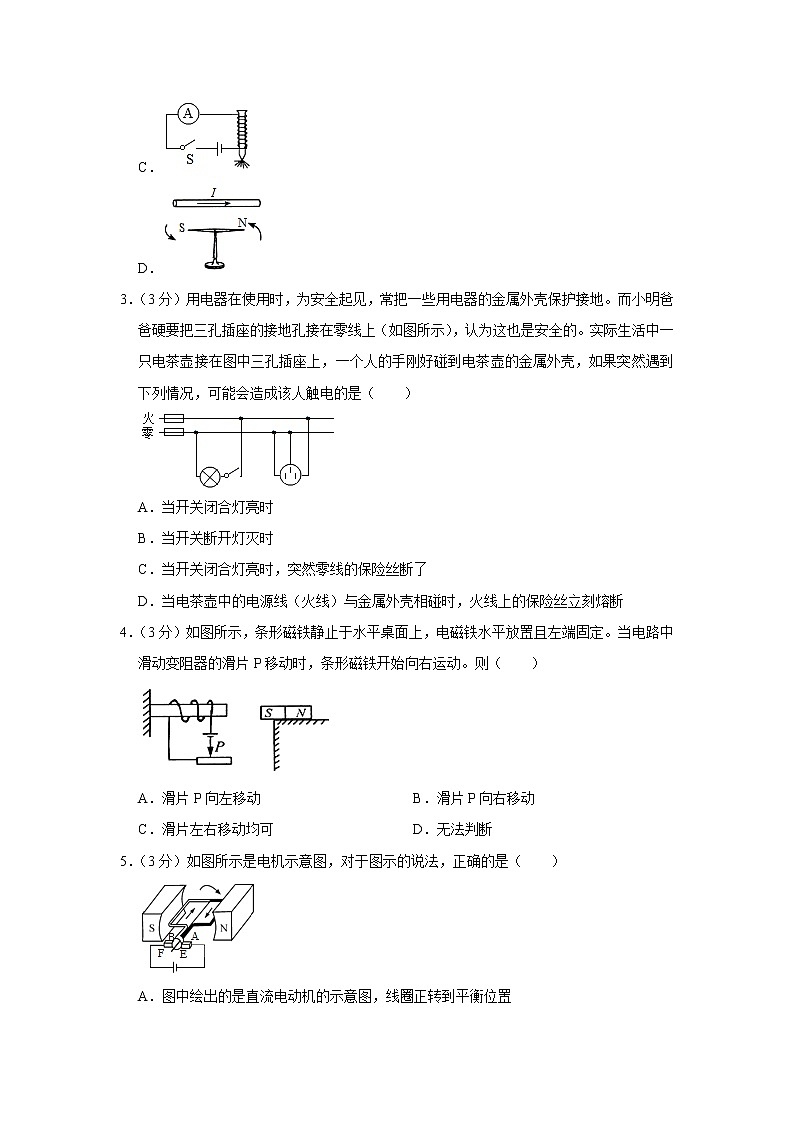

1．（3分）在图描述磁场的各图中错误的是（　　）

A． B．

C． D．

2．（3分）一般大型超市出口处都装有报警器，一般是由防盗天线，检测门，检测器构成。使用时只要在商品上贴上具有磁性的软标签，即可达到保护商品的目的。正常购买时，营业员在结帐后，会将具有磁性的软标签消磁，如果商品的软标签未经消磁，当经过检测通道后，检测天线便检测到商品上的标签信号，从而转化为电信号，发出报警声，及时提醒保安人员，从而达到防盗目的。根据上述信息可以判断报警器的原理与下列哪个实验相同（　　）

A．

B．

C．

D．

3．（3分）用电器在使用时，为安全起见，常把一些用电器的金属外壳保护接地。而小明爸爸硬要把三孔插座的接地孔接在零线上（如图所示），认为这也是安全的。实际生活中一只电茶壶接在图中三孔插座上，一个人的手刚好碰到电茶壶的金属外壳，如果突然遇到下列情况，可能会造成该人触电的是（　　）

A．当开关闭合灯亮时

B．当开关断开灯灭时

C．当开关闭合灯亮时，突然零线的保险丝断了

D．当电茶壶中的电源线（火线）与金属外壳相碰时，火线上的保险丝立刻熔断

4．（3分）如图所示，条形磁铁静止于水平桌面上，电磁铁水平放置且左端固定。当电路中滑动变阻器的滑片P移动时，条形磁铁开始向右运动。则（　　）

A．滑片P向左移动 B．滑片P向右移动

C．滑片左右移动均可 D．无法判断

5．（3分）如图所示是电机示意图，对于图示的说法，正确的是（　　）

A．图中绘出的是直流电动机的示意图，线圈正转到平衡位置

B．图中绘出的是直流电动机的示意图，线圈受到磁场的作用力而转动

C．图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流

D．图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流

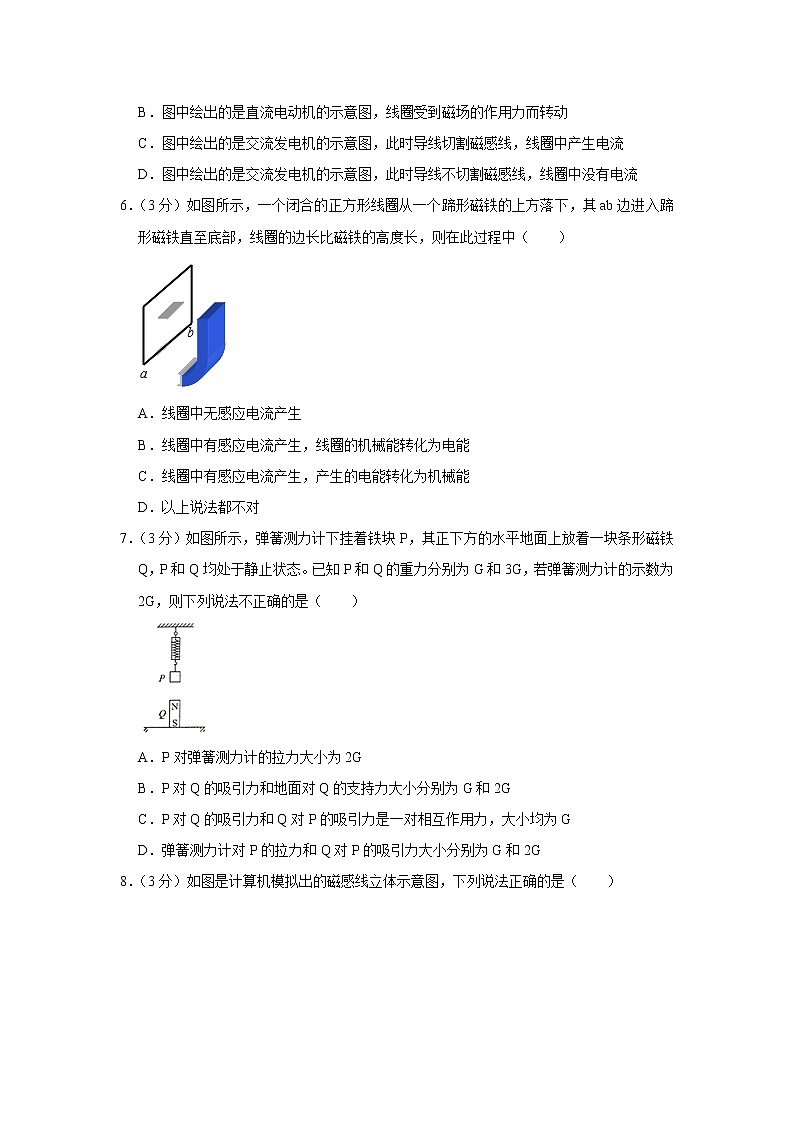

6．（3分）如图所示，一个闭合的正方形线圈从一个蹄形磁铁的上方落下，其ab边进入蹄形磁铁直至底部，线圈的边长比磁铁的高度长，则在此过程中（　　）

A．线圈中无感应电流产生

B．线圈中有感应电流产生，线圈的机械能转化为电能

C．线圈中有感应电流产生，产生的电能转化为机械能

D．以上说法都不对

7．（3分）如图所示，弹簧测力计下挂着铁块P，其正下方的水平地面上放着一块条形磁铁Q，P和Q均处于静止状态。已知P和Q的重力分别为G和3G，若弹簧测力计的示数为2G，则下列说法不正确的是（　　）

A．P对弹簧测力计的拉力大小为2G

B．P对Q的吸引力和地面对Q的支持力大小分别为G和2G

C．P对Q的吸引力和Q对P的吸引力是一对相互作用力，大小均为G

D．弹簧测力计对P的拉力和Q对P的吸引力大小分别为G和2G

8．（3分）如图是计算机模拟出的磁感线立体示意图，下列说法正确的是（　　）

A．两条磁感线可以相交

B．磁感线和磁场都是真实存在的

C．磁感线不仅可以描述磁场的方向还可以描述磁场的强弱

D．两条磁感线中间没有磁场

9．（3分）如图所示，小明把一个正在发光的灯泡放到U形磁体中间，惊讶地发现灯丝在晃动。关于这种现象，下列说法中不正确的是（　　）

A．灯丝晃动是磁场对电流的作用

B．灯丝晃动是电能转化成了机械能

C．灯丝晃动是一种电磁感应现象

D．灯丝晃动是受到磁力的作用

10．（3分）如图所示，电磁铁的左下方有一铁块，在大小不变的力F作用下向右做直线运动。当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是（　　）

A．电磁铁上端为N极

B．铁块运动过程中，电磁铁的磁性逐渐减弱

C．铁块做匀速运动

D．铁块对地面的压强逐渐减小

二、填空题（本题共2小题）．

11．（6分）小明把一个钕磁铁（强力磁铁）通过铜管时，发现磁铁下落是缓慢的，且磁性越强，磁铁下降越慢。小明分析产生这种现象的原因可能是：钕磁铁下降时，在铜管中产生了　   　，随即使铜管周围存在　   　，与钕磁铁产生相互作用，使磁铁下降减慢。钕磁铁的机械能最终转化为　   　能。

12．（6分）如图所示的电磁继电器，其中R是热敏电阻，它的阻值随温度的升高而减小，R0是滑动变阻器。该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流　   　（选填“增大”或“减小”），当电流达到一定值时，衔铁被吸合。右侧空调电路　   　（选填“闭合”或“断开”），空调开始工作。为了节能，现要将空调启动的温度调高，可以适当将滑片P向　   　（选填“左”或“右”）移动。

三、实验探究题（本题共2小题）

13．（6分）如图甲是小明同学安装好的直流电动机模型：

（1）在安装该模型时要按照　   　（选填“由外向内”或“由内向外”）的顺序安装。

（2）为了使组装的电动机模型能够正常运转，小明在安装时还应注意以下几点，其中正确的是　   　（选填符号）。

A．要尽量减小轴与轴架之间的摩擦        B．电刷与换向器的接触松紧要适当

C．不要使各元件因安装不当而产生形变    D．每一只固定螺钉均不能拧紧

（3）小明把安装好的电动机、变阻器、电源和开关串联起来进行实验，如图乙所示。

①用笔画线代替导线完成图乙中实验器材的连接。（要求滑片向右移，电动机转速变慢）

②若开关闭合，线圈不转，用手轻轻一拨，线圈就转动起来，则原来线圈不转的原因可能是　   　。

（4）图甲中换向器A的作用是　   　。

14．（6分）小明利用实验室的电磁继电器、阻值随温度变化的电阻R1、滑动变阻器R2、发热电阻丝R0设计了一个恒温箱控制电路。如图甲所示，恒温箱加热器的电源电压为220V，加热电热丝R0和电阻R1处于恒温箱内，图乙是电阻R1的阻值随温度变化的关系曲线。电磁继电器所在的控制电路的电源电压U＝9V，电磁继电器线圈的电阻可不计，通过实验测得当电磁继电器线圈的电流达到30mA时，电磁继电器的衔铁被吸下来。

（1）请用笔画线代替导线，按照题意将图中的电路连接完整。

（2）当滑动变阻器R2接入电路中的电阻为250Ω时，接通电路，加热电热丝加热使恒温箱的温度升高到大约 　   　℃并保持不变。在升温的过程中，电阻R1两端的电压会 　   　（填“变大”、“变小”或“不变”）。

（3）如果要使恒温箱内保持的温度升高，合理的操作方法是 　   　。

四、解答题（本题共2小题）

15．（6分）小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图甲所示。他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图乙所示。闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。

（1）车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载。请你判断灯　   　（选填“L1”或“L2”）是红灯。

（2）某水平公路桥禁止质量大于或等于20t的车辆通行，要用小强设计的装置为此桥报警，R的阻值应调节为多少？（g取10N/kg）

（3）在水平路面上，要使该装置报警，通过车辆的最小重力为多少？

16．（8分）磁场的强弱可用磁感应强度（B）表示，单位为特（T）。某些材料的电阻值随磁场增强而增大的现象称为磁阻效应，用这些材料制成的电阻称为磁敏电阻。利用磁敏电阻可以测量磁感应强度。某磁敏电阻RB在室温下的阻值与外加磁场B大小的对应关系如下表所示。

把RB放入如图所示电路（电源电压恒为9V，滑动变阻器R'上标有“100Ω 1A”字样），并在室温下进行实验。

（1）当外加磁场增强时，为了使电压表的示数保持不变，滑动变阻器R'的滑片应向　   　（选填“a”或“b”）端移动。

（2）RB所在处无外加磁场时，RB＝150Ω；此时闭合开关，滑片P在a端和b端之间移动时，求电压表示数的变化范围。（不计实验电路产生的磁场，下同）

（3）当电路置于某磁场处，滑动变阻器R'滑片P位于b端时，电压表的示数为6V，则该处磁场的磁感应强度为多大。

2019-2020学年浙江省杭州市八年级（下）期中物理试卷

参考答案与试题解析

一、选择题（本题共10小题，每小题3分，共60分）

1．【解答】解：A、外部磁感线由N极指向S极，故A正确；

B、外部磁感线应由N极指向S极，B图画反了，故B错误；

C、地理北极为地磁的南极，地理南极为地磁的北极，则磁感线应由地磁的北极指向南极，故C正确；

D、两同名磁极相对且均为N极，则磁感线应向外，故D正确。

本题选错误的，故选B。

2．【解答】解：

据原题中“从而将机械运动转化为电流，显示在仪表上”可知，该过程是将机械能转化为电能的过程；

A、通电导体在磁场中运动，故是电动机原理，将电能转化为机械能，故错误；

B、该实验是电磁感应实验，将机械能转化为电能，故正确；

C、该实验是探究电磁铁磁性强弱影响因素的实验，故错误；

D、该实验是奥斯特实验，说明通电导线周围有磁场，故错误。

故选：B。

3．【解答】解：

AB、当开关闭合灯亮时或当开关断开灯灭时，人体接触的是低电位相连的线，人体与大地之间的电压几乎为零，几乎无电流流过人体，不会造成此人触电，故AB错误；

C、当开关S闭合，零线保险丝断了时，人碰到电茶壶的金属外壳与大地构成了回路，加在人身上的电压为220V会触电，故C正确；

D、当火线与电茶壶金属外壳相碰，则火线上的保险丝立即熔断，电茶壶的金属外壳不带电，人不会造成触电事故，故D错误。

故选：C。

4．【解答】解：

由图可知，螺线管中的电流方向是从右端流入、左端流出，结合螺线管的绕向，由安培定则可知，螺线管左端为N极、右端为S极；根据磁极间作用规律可知，条形磁铁左端要受到电磁铁对它一个向右的排斥力；

当电路中滑动变阻器的滑片P向左滑动时，滑动变阻器接入电路的阻值减小，电源电压不变，根据欧姆定律可知，电路中的电流增大，电磁铁对条形磁铁的排斥力增大，条形磁铁开始向右运动。

故选：A。

5．【解答】解：（1）图中有电源，因此是电动机的原理图，发电机的原理图没有电源，故CD错；

（2）平衡位置指的是线圈与磁场方向垂直的位置，图示的位置不是平衡位置，故A错、B正确。

故选：B。

6．【解答】解：图中为闭合电路，其中一部分导体ab边在磁场中做了切割磁感线运动，因此会产生感应电流，由机械能转化成电能。

故选：B。

7．【解答】解：

A、P对测力计和测力计对P的力是一对相互作用力，所以P对弹簧测力计的拉力等于弹簧测力计的示数即为2G，故A正确；

B、对P受力分析可知，受到竖直向上弹簧测力计的拉力F弹、Q对P的吸引力FQP，竖直向下的重力G，

根据力的平衡条件可得：FQP＝F弹﹣GP＝2G﹣G＝G，

P对Q的吸引力和Q对P的吸引力，大小相等、方向相反、作用在同一条直线上，作用在两个物体上，是一对相互作用力，所以FPQ＝FQP＝G，

对Q受力分析可知，受到竖直向下的重力和竖直向上的支持力、P对Q的吸引力，

根据力的平衡条件可得：F支持＝GQ﹣FPQ＝3G﹣G＝2G，故B正确；

C、P对Q的吸引力和Q对P的吸引力，这两个力分别作用在Q和P物体上，符合相互作用力的条件，这两个力大小是相同的，此时吸引力的大小为G，故C正确；

D、弹簧测力计对P的拉力为2G，Q对P的吸引力大小为G，故D错误。

故选：D。

8．【解答】解：

A、磁场中两条磁感线一定不相交，否则交点处磁场方向有两个，故A错误；

B、磁体的周围存在磁场，但并不存在磁感线，磁感线是一个理想化的物理模型，实际上并不存在，故B错误；

C、磁感线是为了直观地、形象地描述磁场而引入的理想化的物理模型，实际上并不存在，磁感线可以描述磁场的方向与强弱，故C正确；

D、对于磁体的周围，不管有没有画出磁感线，其磁场是一定存在的，故D错误。

故选：C。

9．【解答】解：

由题可知，有电流通过的灯丝置于磁场中，灯丝发生了晃动，说明了通电导体在磁场中受到力的作用；在这个过程中，是电能转化为机械能，故ABD正确、C错误。

故选：C。

10．【解答】解：

A、图中电流从螺线管上端流入、下端流出，根据安培定则，用右手握住螺线管，四指指向电流的方向，大拇指指向电磁铁的下端，即电磁铁下端为N极，上端为S极，故A错误；

B、由图可知，当滑动变阻器的滑片向上滑动时，变阻器接入电路的阻值会变小，电路中电流变大，电磁铁的磁性增强，故B错误；

C、最初铁块做匀速直线运动，拉力与摩擦力大小相等；

电磁铁的磁性增强，当铁块从电磁铁的左下方运动到正下方过程中，铁块受到的吸引力增大，使铁块对桌面的压力减小，根据影响滑动摩擦力的大小因素可知，铁块受到的摩擦力减小，而拉力F的大小不变，所以，此时铁块受力不平衡，不再保持匀速直线运动，故C错误。

D、由C可知，铁块对桌面的压力减小，而接触面积不变，由p＝可知，铁块对地面的压强也减小；故D正确。

故选：D。

二、填空题（本题共2小题）．

11．【解答】解：当磁铁下降时会导致铜管的磁通量发生变化，产生感应电流，从而铜管出现感应磁场，与钕磁铁产生相互作用，使磁铁下降减慢，钕磁铁的机械能转化为电能。

故答案为：电流；磁场；电。

12．【解答】解：根据题意可知，随室内温度温度的升高，热敏电阻的阻值减小，控制电路中电流增大；

当电流达到一定值时，衔铁被吸合，右侧空调电路闭合，空调开始工作。

为了节能，要将空调启动的温度调高，则热敏电阻的阻值将减小，当电源电压一定时，热敏电阻越小，则滑动变阻器接入电路的阻值越大，即将滑片向右移动。

故答案为：增大；闭合；右。

三、实验探究题（本题共2小题）

13．【解答】解：

（1）在安装该模型时要按照由内而外的顺序安装。

（2）为了使组装的电动机模型能够正常运转，安装时要注意：

①要尽量减小轴与轴架之间的摩擦；

②电刷与换向器的接触松紧要适当；

③不要使各元件因安装不当而产生形变；

④每一只固定螺钉均应拧紧；

故ABC正确、D错误；

（3）①滑片向右移，电动机转速变慢，说明滑片向右移时，滑动变阻器接入电路的阻值变大，

滑动变阻器用左半部分电阻丝，把电动机、滑动变阻器串联接入电路，电路图如图所示：

②如果线圈位置与磁场平行，线圈处于平衡位置，闭合开关，线圈不受磁场力，线圈不动；

闭合开关，线圈不转，用手轻轻一拔，线圈转到非平衡位置，线圈就转动起来，则原来线圈不转的原因是线圈处于平衡位置。

（4）直流电动机中，换向器的作用是当线圈转过平衡位置时，自动改变线圈中电流的方向，使线圈受力发生变化。

故答案为：（1）由内而外；（2）ABC；（3）①电路图如图所示；②线圈处在平衡位置；（4）自动改变线圈中电流的方向。

14．【解答】解：（1）由题意可知，发热电阻丝分别与最下面两个接线柱相连，组成电路，如下图所示：

（2）当电磁继电器线圈的电流达到30mA时，电路中的总电阻：

R＝＝＝300Ω，

因串联电路中的总电阻等于各分电阻之和，

所以，电阻R1＝R﹣R2＝300Ω﹣250Ω＝50Ω，

由图可知，热敏电阻为50Ω时对应的温度为50℃，

即恒温箱的温度将稳定在50℃；

在升温的过程中，电阻R1的阻值变大，电路中的总电阻变大，

由U＝IR可知，电路中的电流变小，滑动变阻器接入电路的电阻不变时其两端的电压变小，

因串联电路中总电压等于各分电压之和，

所以，电阻R1两端的电压会变大；

（3）从图乙可知，要提高恒温箱的设定温度，就要增大热敏电阻的阻值；但为了使衔铁吸合工作电流即线圈中的电流仍为30mA，根据欧姆定律可知就要减小滑动变阻器连入的电阻值，即R2的滑片向左移动。

故答案为：

（1）如上图所示；

（2）50；变大；

（3）R2的滑片向左移动。

四、解答题（本题共2小题）

15．【解答】解：（1）由图示可知，车辆不超载时，衔铁接上端，L1亮，车辆超载时，衔铁接下端，L2亮，由题意知，L2是红灯；

（2）车对水平地面的压力：

F＝G＝mg＝20×103kg×10N/kg＝2×105N，

由图象可知，此时的输出电压U＝1V，

∵I＝，

∴电路总电阻：

R总＝＝＝50Ω，

电阻R的阻值：

R＝R总﹣R线圈＝50Ω﹣20Ω＝30Ω；

（3）当R＝0Ω要使报警器报警，输出电压最小，

∵I＝，

∴输出最小电压：

U0＝IR线圈＝0.02A×20Ω＝0.4V，

由图象可知，此时压力传感器受到的压力：

F′＝0.8×105N＝8×104N。

答：（1）汽车超载。请你判断灯L2是红灯；

（2）R的阻值应调节为30Ω；

（3）在水平路面上，要使该装置报警，通过车辆的最小重力为8×104N。

16．【解答】解：

（1）由表格数据可知，当磁场增强时，RB的阻值增大，根据串联分压的规律可知RB两端的电压也增大，

为使它两端的电压不变（即电压表示数不变），应增大变阻器两端的电压，应增大滑动变阻器的阻值，所以滑片应向b端移动；

（2）当滑片P位于b端时，滑动变阻器的阻值最大为100Ω。

根据串联电路的电阻特点可得总电阻：

R总＝RB+R′＝150Ω+100Ω＝250Ω，

则电路中的电流：I1＝＝＝0.036A，

由欧姆定律，RB两端的电压：

UB＝I1RB＝0.036A×150Ω＝5.4V；

当滑片P位于a端时，滑动变阻器的阻值为0，所以RB两端的电压为电源电压9V。

由此可知，电压表示数变化范围为5.4V～9V；

（3）当滑动变阻器的滑片位于b端时，滑动变阻器的阻值为100Ω，

电压表的示数是6V，由串联电路电压的规律，则滑动变阻器两端的电压为：

U′＝9V﹣6V＝3V；电压表示数为变阻器电压的＝2倍，由分压原理，RB′＝2×100Ω＝200Ω，

根据表格中数据可知，该处磁场的磁感应强度为0.08T。

答：（1）b；

（2）电压表示数的变化范围为5.4V～9V；

（3）滑动变阻器R'滑片P位于b端时，电压表的示数为6V，则该处磁场的磁感应强度为0.08T。
