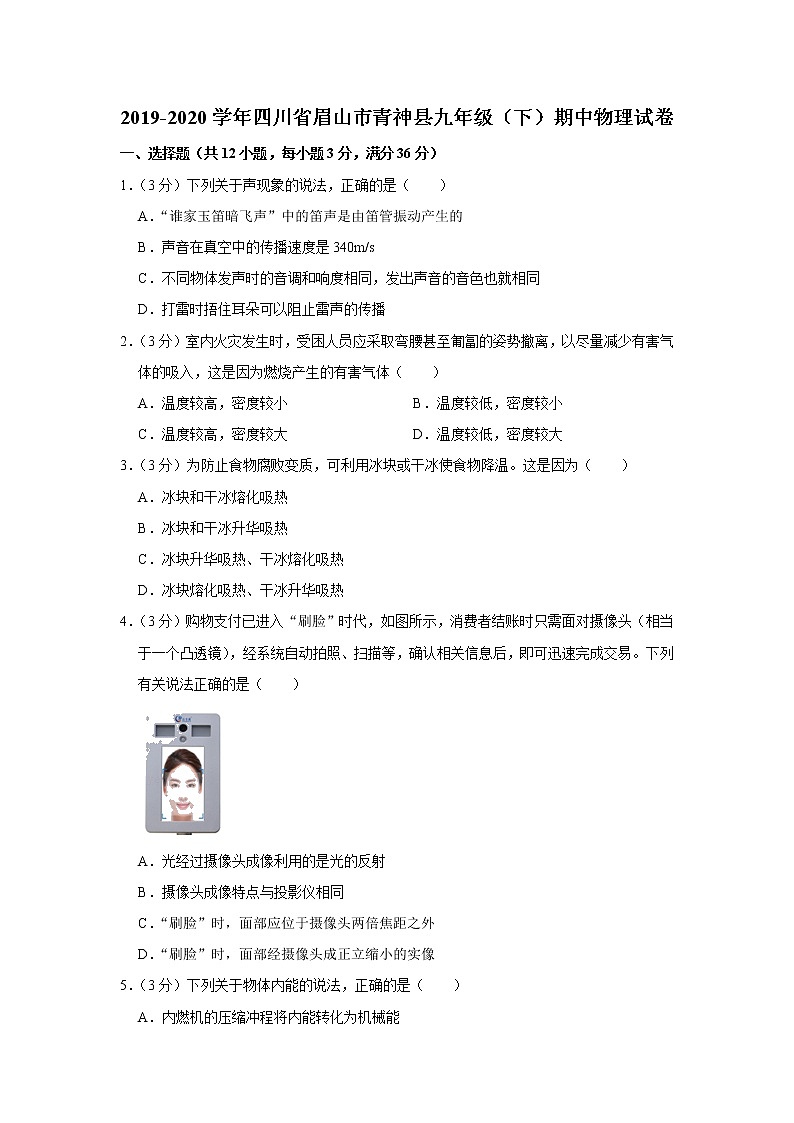

2019-2020学年四川省眉山市青神县九年级（下）期中物理试卷
一、选择题（共12小题，每小题3分，满分36分）
1．（3分）下列关于声现象的说法，正确的是（　　）
A．“谁家玉笛暗飞声”中的笛声是由笛管振动产生的
B．声音在真空中的传播速度是340m/s
C．不同物体发声时的音调和响度相同，发出声音的音色也就相同
D．打雷时捂住耳朵可以阻止雷声的传播
2．（3分）室内火灾发生时，受困人员应采取弯腰甚至匍匐的姿势撤离，以尽量减少有害气体的吸入，这是因为燃烧产生的有害气体（　　）
A．温度较高，密度较小 B．温度较低，密度较小
C．温度较高，密度较大 D．温度较低，密度较大
3．（3分）为防止食物腐败变质，可利用冰块或干冰使食物降温。这是因为（　　）
A．冰块和干冰熔化吸热
B．冰块和干冰升华吸热
C．冰块升华吸热、干冰熔化吸热
D．冰块熔化吸热、干冰升华吸热
4．（3分）购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。下列有关说法正确的是（　　）

A．光经过摄像头成像利用的是光的反射
B．摄像头成像特点与投影仪相同
C．“刷脸”时，面部应位于摄像头两倍焦距之外
D．“刷脸”时，面部经摄像头成正立缩小的实像
5．（3分）下列关于物体内能的说法，正确的是（　　）
A．内燃机的压缩冲程将内能转化为机械能

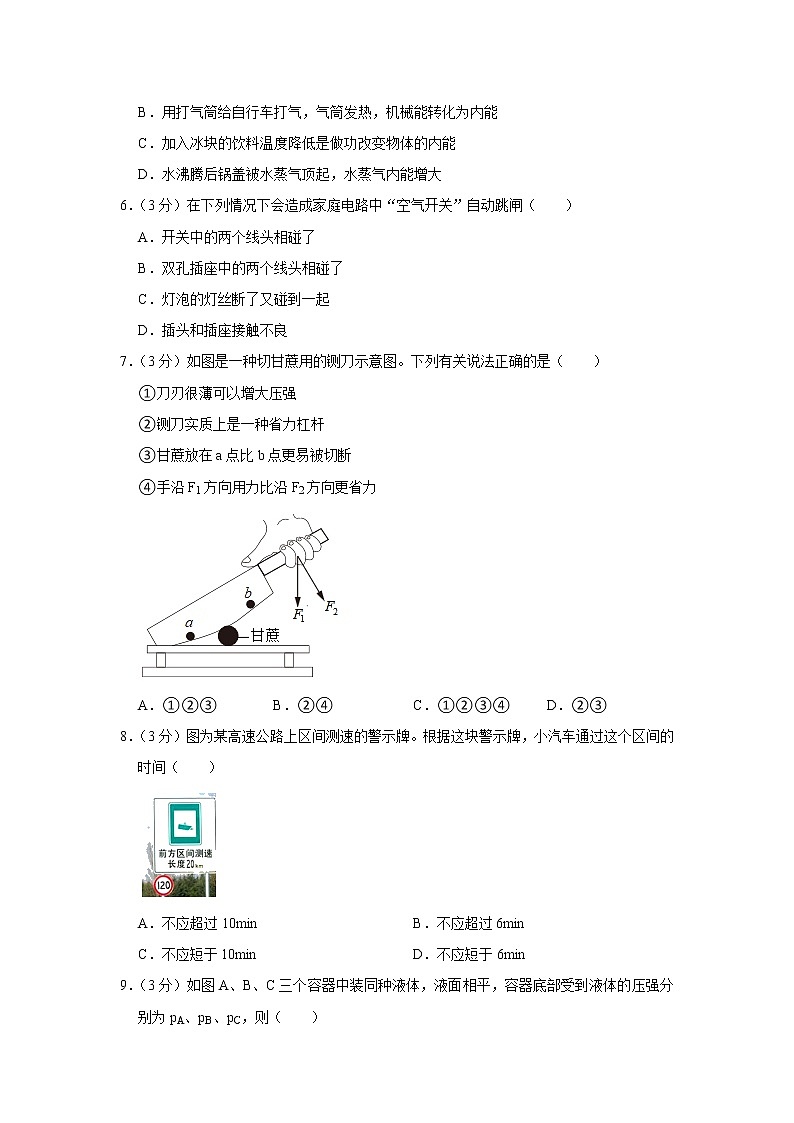

B．用打气筒给自行车打气，气筒发热，机械能转化为内能
C．加入冰块的饮料温度降低是做功改变物体的内能
D．水沸腾后锅盖被水蒸气顶起，水蒸气内能增大
6．（3分）在下列情况下会造成家庭电路中“空气开关”自动跳闸（　　）
A．开关中的两个线头相碰了
B．双孔插座中的两个线头相碰了
C．灯泡的灯丝断了又碰到一起
D．插头和插座接触不良
7．（3分）如图是一种切甘蔗用的铡刀示意图。下列有关说法正确的是（　　）
①刀刃很薄可以增大压强
②铡刀实质上是一种省力杠杆
③甘蔗放在a点比b点更易被切断
④手沿F1方向用力比沿F2方向更省力

A．①②③ B．②④ C．①②③④ D．②③
8．（3分）图为某高速公路上区间测速的警示牌。根据这块警示牌，小汽车通过这个区间的时间（　　）

A．不应超过10min B．不应超过6min
C．不应短于10min D．不应短于6min

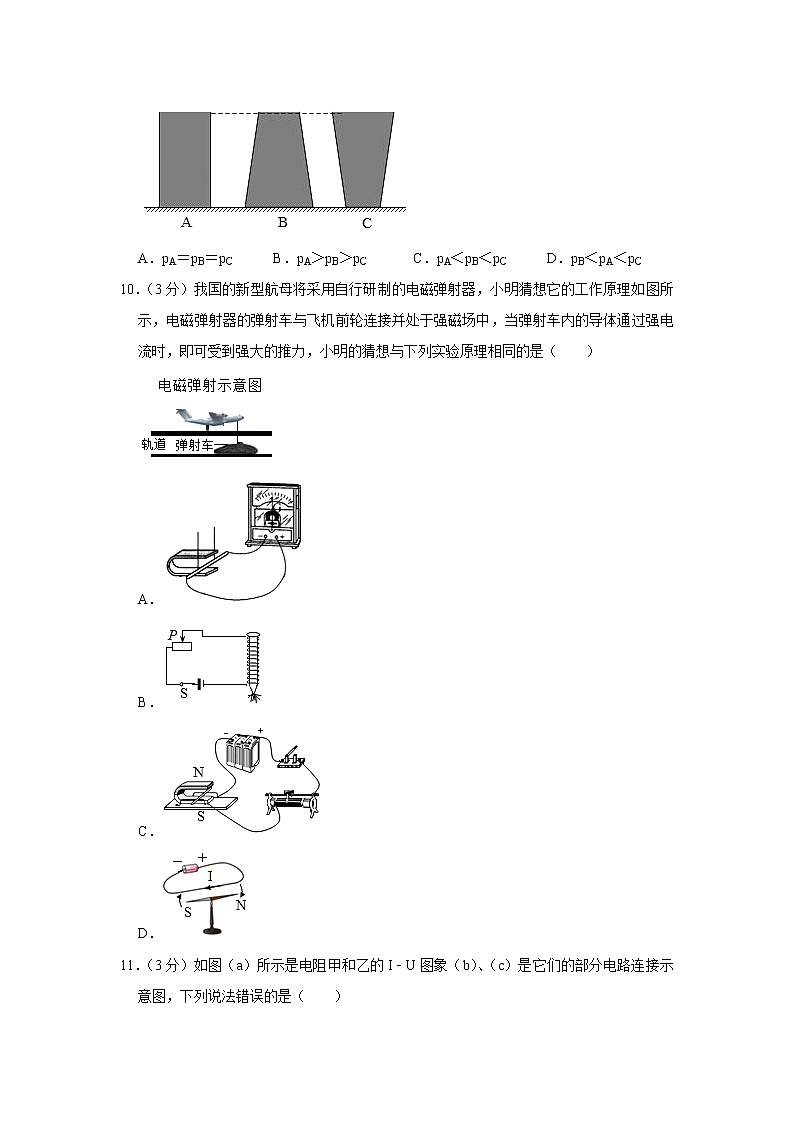

9．（3分）如图A、B、C三个容器中装同种液体，液面相平，容器底部受到液体的压强分别为pA、pB、pC，则（　　）

A．pA＝pB＝pC B．pA＞pB＞pC C．pA＜pB＜pC D．pB＜pA＜pC
10．（3分）我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，小明的猜想与下列实验原理相同的是（　　）

A．
B．
C．
D．
11．（3分）如图（a）所示是电阻甲和乙的I﹣U图象（b）、（c）是它们的部分电路连接示意图，下列说法错误的是（　　）

A．当电阻乙两端电压为2.5V时，它的阻值和甲的阻值相等
B．图（b）中，当电压U为3V时，乙的电阻为5Ω
C．图（c）中，当电压U为2V时，干路总电流为0.6A
D．图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小
12．（3分）如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变了2V，在10s内定值电阻R1产生的热量为36J。则下列结果正确的是（　　）

A．电路中的最大电流为1A
B．滑片P在中点时，10s内滑动变阻器R消耗的电能为60J
C．R1先后两次消耗的电功率之比为16：9
D．滑动变阻器R先后两次消耗的电功率之比为8：1
五、填空题（本大题共5个小题，10空，每空2分，共20分）
13．（4分）固态、液态和气态是物质常见的三种状态，某物质通过吸热、放热在甲、乙、丙三种物态之间转化，如图所示，则甲为　 　（选填“固”“液”或“气”）态，由乙到丙是　 　（填物态变化名称）过程。

14．（4分）小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它，如图所示。保持眼睛位置不动，如果将平面镜放在碗边适当位置，小明可以通过平面镜看到硬币，这是利用了光的　 　现象；沿碗壁缓缓向碗中加水到一定位置，小明也能重新看到硬币，这是利用了光的　 　现象。

15．（4分）体积相同的甲、乙两物体的质量之比为3：2．则甲、乙两物体的密度之比为　 　，把甲、乙两物体都截去一半，两物体剩余部分的密度之比为　 　。
16．（4分）如图所示，在探究串联电路电压关系的实验中，小磊同学先用电压表测量了电阻R1两端电压为1V，然后保持电压表接A点不动，将接B点的那段导线改接在C点，电压表的示数为3V。已知R1＝5Ω，则通过电阻R2的电流为　 　A。如果他保持电压表B点不动，将电压表接A点的那段导线改接到C点，将会出现　 　的现象。

17．（4分）如图所示是威威家的电能表，由表盘信息可知，他家同时使用的用电器总功率不能超过　 　W。威威家有一台烤面包机。铭牌上标有“220V 900W”字样，某次烤面包机单独正常工作时，电能表的转盘转了45转，则此次烤面包机工作了　 　min。

六、解答与探究题（共34分，将正确答案直接填在答题卡相应的位置上）（一）作图题（共3小题，每小题0分，共6分）
18．如图所示，作出光线经过凸透镜和凹透镜的完整光路。

19．如图所示，一物体随小车在水平面上向右匀速运动，请画出该物体的受力示意图。


20．如图所示，在螺线管上方用弹簧悬挂一根条形磁铁，闭合开关S后，弹簧的伸长量减小。请在图中括号内标出电源的“+”、“‒”极。

四、解答题（共2小题，满分0分）
21．图甲是工人使用滑轮组打捞不慎落入水中的圆柱形石料M的示意图。在整个打捞过程中，石料以恒定的速度v＝0.1m/s上升，石料离开水面之后绳子自由端的拉力F＝2000N。图乙是钢丝绳的拉力F′随时间t变化的图像，t＝0时刻石料刚好离开河底。石料上升过程中水的阻力不计，g取10N/kg，求：

（1）河底受到水的压强；
（2）石料离开水面之后拉力F的功率。
22．如图甲所示是一款加热杯，可以通过控制开关实现高、中、低三挡加热，其简化电路如图乙所示。R1、R2、R3均为电热丝，已知R1＝176Ω，加热杯的部分参数如下表，求：
（1）加热杯的低温挡功率是多少？
（2）若不计热量损失，加热杯使用高温挡加热，使1L水从12℃升高到100℃，需要多长时间？[c水＝4.2×103J/（kg•℃）]
额定电压
220V
高温挡功率
1100W
中温挡功率
440W
低温挡功率

容量
1L

五、解答题（共3小题，满分0分）
23．在探究“影响压力作用效果的因素”实验中，某同学作出了以下猜想：
猜想一：影响压力作用效果的因素可能与压力的大小有关。
猜想二：影响压力作用效果的因素可能与受力面积有关。
（1）该同学为了验证猜想是否正确，在设计了如图所示的实验：甲图中把小桌放在海绵上，乙图在小桌上放一个砝码；丙图把小桌翻过来，桌面朝下放一个相同砝码。他是通过观察　 　来判断压力作用的效果。他采用的科学探究方法是转换法和　 　法。

（2）比较　 　两次实验可知，当压力一定时，受力面积越　 　，压力的作用效果越明显。
24．在“探究动能大小与哪些因素有关”的实验时：
（1）有些同学对“质量不同的小球从同一光滑斜面同一高度由静止开始滚下，刚到达底部时的速度大小相等”有疑惑，小明设计了如图1所示的实验：让质量不同的小球A、C同时从同一高度由静止开始沿光滑斜面滚下，观察和比较两球相对运动的情况，若C球相对于A球　 　（选填“运动”或“静止”），就可以说明任一时刻两球的速度大小相等。
（2）相关资料表明，大部分重大交通事故都是因为汽车超载超速造成的。某兴趣小组决定对超载超速问题进行一次模拟探究，经过讨论后认为，可以用小球作为理想模型，代替汽车作为研究对象。如图2，将小球从高度为h的同一斜面上由静止开始滚下，推动同一小木块向前移动一段距离s后停下来。完成甲、乙、丙三次实验，其中hA＝hC＞hB，mA＝mB＜mC。
①把小球放在同一高度由静止开始沿斜面滚下是为了控制　 　相同；
②研究超载带来的危害时，选择甲、乙、丙三次实验中的　 　进行比较；
③为比较超载超速带来的危害程度，兴趣小组利用上述器材进行定量研究。得到数据如下表：
实验
次数
小球质量
m/g
小球高度
h/cm
木块移动的
距离s/cm
1
10
5
10
2
20
5
18
3
30
5
29
4
10
10
38
5
10
15
86
请根据上表数据分析，货车超载与超速两者相比，潜在危害较大的是　 　。（选填“超载”或“超速”）
25．小阳利用如图甲所示的电路探究“电流与电阻的关系”。已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0～50Ω”。

（1）如图乙所示的实物电路中存在连线错误，而且只要改接一根导线就可以了，请你把错误的那根导线打上“×”，再画线把它改正到正确位置上（导线不允许交叉）。
（2）电路改正以后，闭合开关前应将滑动变阻器滑片调至最　 　端。（选填“左”或“右”）
（3）为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持　 　V不变。
（4）实验中将5Ω的定值电阻更换这10Ω的定值电阻后，闭合开关，应将滑动变阻器滑片向　 　适当滑动，使电压表示数恢复到原来的值。
（5）小阳同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图像如图丙所示，且实验中各电路元件完好，读数、记录均正确。但老师发现五次数据中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丙中的数据分析，阻值为　 　Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，小阳选取的是阻值为　 　Ω的定值电阻。
（6）排除错误的实验数据，你可以得出的结论是　 　。

2019-2020学年四川省眉山市青神县九年级（下）期中物理试卷
参考答案与试题解析
一、选择题（共12小题，每小题3分，满分36分）
1．【解答】解：A、声音是由物体振动产生的，笛声是由笛管内空气柱振动产生的，故A错误；
B、声音的传播需要介质，真空不能传声，故B错误；
C、不同发声体可以发出相同的音调和响度，但由于材质和构造的区别，音色可能是不同的，故C错误；
D、打雷时捂住耳朵，只会防止声音进入人耳，阻止雷声的传播，故D正确。
故选：D。
2．【解答】解：室内火灾发生时，温度较高，室内有毒气体体积膨胀，密度减小；根据物体的浮沉条件，有毒气体漂浮在房间的上方。所以，为有效避免吸入有害气体或被灼伤，受困人员应采取弯腰甚至匍匐的姿势撤离火场。
故选：A。
3．【解答】解：干冰（固态二氧化碳）常温下易升华，由固态直接变为气态，在升华过程中需要从外界吸收大量的热，会使食品温度降低，起到防止腐烂变质的作用；
冰块熔化时，由固态变为液态，在熔化过程中需要从外界吸收大量的热，会使食品温度降低，起到保鲜的作用。
故选：D。
4．【解答】解：
A、摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射，故A错误；
B、光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故B错误；
CD、当u＞2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故C正确，D错误。
故选：C。
5．【解答】解：
A、内燃机压缩冲程是将机械能转化为内能，故A错误；
B、打气时克服筒壁之间的摩擦做功，气筒内能增大，温度升高，所以是机械能转化为内能，故B正确；
C、加入冰块的饮料温度降低是通过热传递改变物体的内能，故C错误；
D、水沸腾后锅盖被水蒸气顶起，锅盖的动能增加，重力势能也增加，所以锅盖的机械能增加，此过程是把水蒸气的内能转化为锅盖的机械能，故水蒸气的内能会减小，故D错误。
故选：B。
6．【解答】解：A、开关中两线相碰，只是开关不起作用，用电器总工作，并不是短路；
B、双孔插座一孔接火线，一孔接零线，两线相碰相当于直接把火线和零线接通，这是短路；
C、灯丝断了再接到一起，仍会工作，不会引起总功率过大过短路现象；
D、插头插座接触不良，用电器不工作，不是短路。
故选：B。
7．【解答】解：
①刀刃很薄，是在压力一定时，通过减小受力面积来增大压强；
②铡刀在使用时，动力臂大于阻力臂，实质上是一种省力杠杆；
③由图知，甘蔗放在a点比b点时的阻力臂更小，在动力臂和阻力不变时，根据杠杆平衡条件可知，动力会更小，甘蔗更易被切断；
④图中F1方向竖直向下，F2方向垂直于杠杆向下，由动力臂的定义可知，手沿F1方向用力比沿F2方向用力时的动力臂要小，由杠杆平衡条件可知，动力更大，即F1＞F2，所以手沿F1方向用力比沿F2方向更费力。
综上分析可知，正确的是①②③。
故选：A。
8．【解答】解：
由警示牌知，最大车速v＝120km/h，s＝20km，
由v＝得小汽车通过这个区间的时间最短时间：
t＝＝＝h＝×60min＝10min，
不应短于10min。
故选：C。
9．【解答】解：由题知，三容器内液体深度：hA＝hB＝hC，
由于A、B、C三个容器中装同种液体，液体密度相同，
根据p＝ρgh可知：pA＝pB＝pC。
故选：A。
10．【解答】解：由题意知道，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，所以，小明的猜想，电磁弹射器的工作原理是磁场对通电导线的力的作用而运动。
A．图中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，产生感应电流，这是电磁感应现象，故A不符合题意；
B．由图知道，这是研究电磁铁磁性强弱的影响因素，利用的是电流的磁效应，故B不符合题意；
C．图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器的工作原理相同，故C符合题意；
D．图中的实验说明通电导线的周围存在磁场，故D不符合题意。
故选：C。
11．【解答】解：
A．由图（a）可知，当电阻甲、乙两端电压为2.5V时，通过两者的电流均为0.5A，则由I＝的变形式R＝可知，电阻甲、乙的阻值相等，故A正确；
B．图（b）中，两电阻串联，由图（a）可知，当电路中的电流I＝0.2A、U甲＝1V、U乙＝2V时，电压U为3V，此时乙的电阻R乙＝＝＝10Ω，故B错误；
C．图（c）中，两电阻并联，由图（a）可知，当电压U＝2V、I甲＝0.4A、I乙＝0.2A时，干路总电流为0.6A，故C正确；
D．图（c）中，两电阻并联，由图（a）可知，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小，故D正确。
故选：B。
12．【解答】解：由电路图可知，闭合开关S，R1与R串联，电压表测R两端的电压。
A.当滑片P置于变阻器的中点时电压表的示数为4V，当滑片P置于变阻器的b端时电压表的示数变化了2V，
由串联电路的分压特点可知，滑片P置于变阻器的b端时，接入电路中的电阻最大，电压表的示数最大，
则此时电压表的示数：UR′＝UR+△U＝4V+2V＝6V，此时电路中的电流最小，
因串联电路中总电压等于各分电压之和，
所以，此时R1两端的电压：U1＝U﹣UR′＝12V﹣6V＝6V，
因串联电路中各处的电流相等，且在10s内定值电阻R1产生的热量为36J，
所以，由Q＝I2Rt＝UIt可得，电路中的最小电流：Ib＝＝＝0.6A，
由I＝可得，R1的阻值：R1＝＝＝10Ω，
当滑片位于a端时，接入电路中的电阻为零，此时电路中的电流最大，
则电路中的最大电流：Ia＝＝＝1.2A，故A错误；
B.滑片P在中点时，电压表的示数为4V，此时R1两端的电压：U1′＝U﹣UR＝12V﹣4V＝8V，
此时电路中的电流：I中＝＝＝0.8A，
10s内滑动变阻器R消耗的电能：WR＝URI中t＝4V×0.8A×10s＝32J，故B错误；
C.R1先后两次消耗的电功率之比P1：P1′＝U1′I中：U1Ib＝8V×0.8A：6V×0.6A＝16：9，故C正确；
D.滑动变阻器R先后两次消耗的电功率之比：PR：PR′＝URI中：UR′Ib＝4V×0.8A：6V×0.6A＝8：9，故D错误。
故选：C。
五、填空题（本大题共5个小题，10空，每空2分，共20分）
13．【解答】解：由图知：丙到甲吸热，甲到乙吸热，所以丙为固态，甲为液态，乙为气态；乙到丙是凝华过程，需要放热。
故答案为：液；凝华。
14．【解答】解：小明在A处通过平面镜看到了硬币的虚像，这是利用了光的反射现象；
当沿碗壁缓缓向碗中加水时，来自硬币的光线从水中斜射入空气中时发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的是由于光的折射而形成的硬币的虚像（虚像的位置比硬币的实际位置偏高），所以小明在A处也能看到硬币的虚像。
故答案为：反射；折射。
15．【解答】解：由ρ＝可得，体积相同的甲、乙两物体的密度之比：
＝＝＝；
因密度是物质本身的一种特性，与物体的质量和体积无关，
所以，把甲、乙两物体都截去一半，两物体剩余部分的密度之比不变，仍为3：2。
故答案为：3：2；3：2。
16．【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，则电阻R1两端的电压U1＝1V，保持电压表接A点不动，将接B点的那段导线改接到C点时，电压表测电源两端的电压，则U＝3V，
因串联电路中总电压等于各分电压之和，
所以，电阻R2两端的电压为：
U2＝U﹣U1＝3V﹣1V＝2V，
因串联电路中各处的电流相等，
所以，通过R2的电流：
I2＝I1＝＝＝0.2A；
如果他保持电压表接B点不动，将电压表接A点的那段导线改接到C点时，会导致电压表“+、﹣”接线柱接反。
故答案为：0.2； 电压表“+、﹣”接线柱接反。
17．【解答】解：
（1）由图知，电能表的工作电压是220V，电能表平时工作允许通过的最大电流为20A，
他家同时使用的用电器最大总功率：P最大＝UI最大＝220V×20A＝4400W；
（2）“600r/（kW•h）”，表示电路中每消耗1kW•h的电能，电能表的转盘转600r，
电能表转盘转45r时，烤面包机消耗的电能：
W＝kW•h＝0.075kW•h，
烤面包机正常工作的功率P＝900W＝0.9kW，
由P＝得烤面包机工作的时间：
t＝＝＝h＝×60min＝5min。
故答案为：4400；5。
六、解答与探究题（共34分，将正确答案直接填在答题卡相应的位置上）（一）作图题（共3小题，每小题0分，共6分）
18．【解答】解：通过焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过焦点。由此完成光路如图所示：

19．【解答】解：由于物体和小车一起匀速运动，二者相对静止，所以物体不受摩擦力的作用，则物体只受重力G和支持力F的作用，并且这两个力是一对平衡力；过物体的重心分别沿竖直向下和竖直向上的方向画出表示重力G和支持力F的线段，注意两条线段的长度要相等。如图所示：

20．【解答】解：
开关闭合后，弹簧伸长量减小，说明条形磁铁受到了向上的排斥力；因同名磁极相互排斥，所以可知螺线管上端为N极、下端为S极；则由右手螺旋定则可知，电流由螺线管下侧流入、上侧流出，则电源的右端为正极、左端为负极；如图所示：

四、解答题（共2小题，满分0分）
21．【解答】解：（1）由图乙可知，从0s～50s内，石料从刚好离开河底到刚好全部离开水面，
则石料上升的距离恰好等于河水的深度，
由v＝可得，河水的深度：h＝vt＝0.1m/s×50s＝5m，
河底受到水的压强：p＝ρ水gh＝1.0×103kg/m3×10N/kg×5m＝5×104Pa；
（2）由图甲可知，滑轮组绳子的有效股数n＝2，
绳子自由端移动的速度：v绳＝nv＝2×0.1m/s＝0.2m/s，
由题意可知，石料离开水面之后绳子自由端的拉力F＝2000N，
则石料离开水面之后拉力F的功率：P＝＝＝Fv绳＝2000N×0.2m/s＝400W。
答：（1）河底受到水的压强为5×104Pa；
（2）石料离开水面之后拉力F的功率为400W。
22．【解答】解：（1）当S接高温挡触点时，电路为R3的简单电路，
由P＝UI＝可得，R3的阻值：
R3＝＝＝44Ω；
当S接低温挡触点时，R1、R3串联，则加热杯的低温挡功率：
P低＝＝＝220W；
（2）满壶水的体积：
V＝1L＝1dm3＝1×10﹣3m3，
由ρ＝可得，水的质量：
m＝ρ水V＝1.0×103kg/m3×1×10﹣3m3＝1kg，
水吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣12℃）＝3.696×105J，
不计热量损失时，消耗的电能：
W＝Q吸＝3.696×105J，
由P＝可得，需要的加热时间：
t′＝＝＝336s。
答：（1）加热杯的低温挡功率是220W；
（2）若不计热量损失，加热杯使用高温挡加热，使1L水从12℃升高到100℃，需要336s。
五、解答题（共3小题，满分0分）
23．【解答】解：（1）本实验通过观察海绵的凹陷程度来显示压力的作用效果，采用了转换法；压力的作用效果与压力的大小和受力面积的大小有关，实验时应采用控制变量法；
（2）压力的大小相同而受力面积不同，压力作用效果不同，由此可知，压力作用效果与受力面积有关，比较乙、丙两图；
分析比较甲乙、丙两图的实验现象知：当压力一定时，受力面积越小，压力的作用效果越明显。
故答案为：（1）海绵的凹陷程度；控制变量；（2）乙、丙；小。
24．【解答】解：
（1）让质量不同的小球A、C同时从同一高度由静止开始沿光滑斜面滚下，观察和比较两球相对运动情况，以A球为参照物，若C球相对于A球的位置没有发生变化，即C球相对于A球静止，说明任一时刻两球的速度大小相等；
（2）①把小球放在同一高度由静止开始沿斜面滚下是为了控制小球到达斜面底端时的速度大小相等；
②超载是指汽车的速度一定时，质量越大动能越大，故需要高度相同，质量不同的小球，图中甲丙符合要求；
③根据表格中的数据可以看出，高度相同即在水平面速度相同时，随着质量变化，木块被撞击移动距离的变化在较小，但是从4和5看出质量相同，改变速度后，高度变为原来的1.5倍，而木块被撞击移动距离变化为原来的2.25倍左右，所以货车超载与超速两者相比，潜在危害较大的是超速。
故答案为：（1）静止；（2）①初速度；②甲、丙；③超速。
25．【解答】解：（1）原电路中，电流表与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联，如下所示：
（2）电路改正以后，闭合开关前应将滑动变阻器滑片调至阻值最大处，即最右端；
（3）设控制定值电阻两端的电压至少保持UV，由串联电路的规律和分压原理有：＝，
当定值电阻最大时，对应的变阻器连入电路最大，电压表示数最小，
即：＝，故控制定值电阻两端的电压至少保持UV＝1.5V；
（4）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表示数恢复到原来的值；
（5）根据如图丙画出的电流与电阻关系的图像知，除定值电阻为20Ω外，电流与电阻之积为：
UV＝IR＝0.6A×5Ω＝﹣﹣﹣﹣﹣0.12×25Ω＝3V，故阻值为20Ω的定值电阻连入电路时未移动滑片，
由串联电路的规律及欧姆定律，这时，变阻器的电阻为：
R滑＝﹣20Ω＝﹣20Ω＝5Ω，因定值电阻的电压为变阻器的2倍，根据分压原理，定值电阻为2×5Ω＝10Ω，这次实验之前的那一次实验，小阳选取的是阻值为10Ω的定值电阻；
（6）将上述错误调整后，根据实验数据可以得出结论：在导体两端电压一定时，通过导体的电流与导体的电阻成反比。
故答案为：（1）如上图所示；（2）右；（3）1.5； （4）右；（5）20；10；（6）在导体两端电压一定时，通过导体的电流与导体的电阻成反比。
