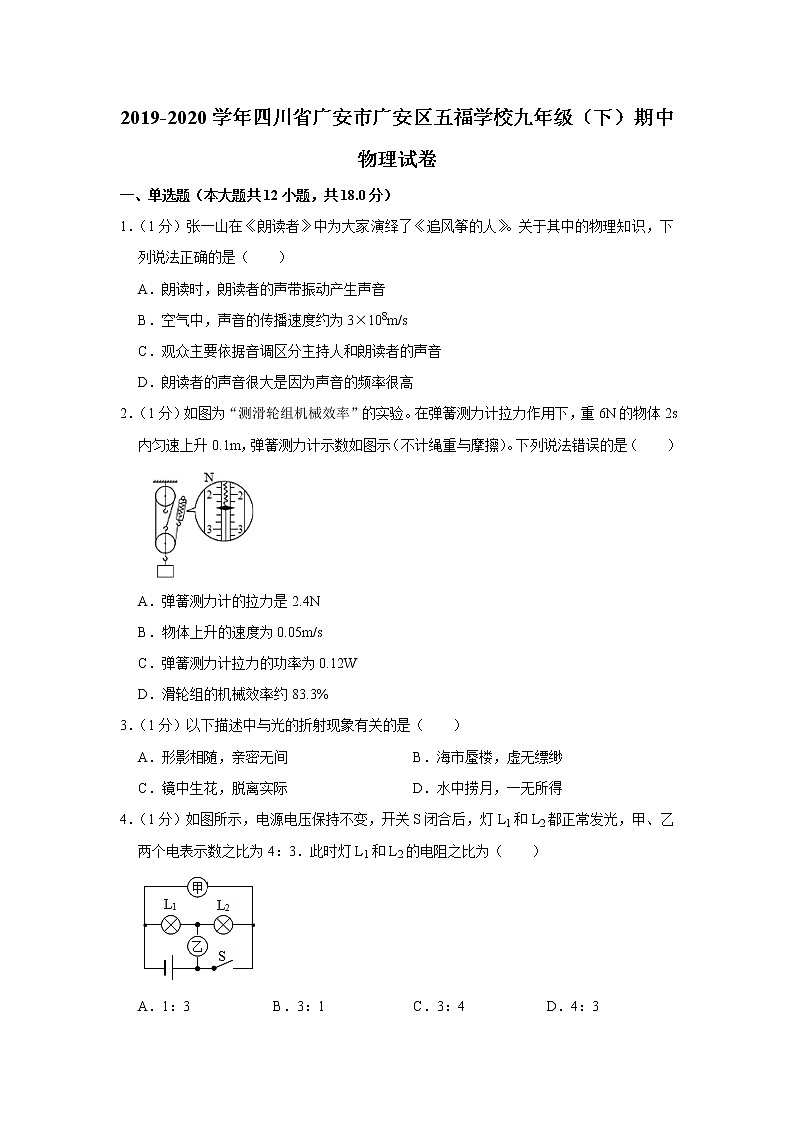

2019-2020学年四川省广安市广安区五福学校九年级（下）期中物理试卷
一、单选题（本大题共12小题，共18.0分）
1．（1分）张一山在《朗读者》中为大家演绎了《追风筝的人》。关于其中的物理知识，下列说法正确的是（　　）
A．朗读时，朗读者的声带振动产生声音
B．空气中，声音的传播速度约为3×108m/s
C．观众主要依据音调区分主持人和朗读者的声音
D．朗读者的声音很大是因为声音的频率很高
2．（1分）如图为“测滑轮组机械效率”的实验。在弹簧测力计拉力作用下，重6N的物体2s内匀速上升0.1m，弹簧测力计示数如图示（不计绳重与摩擦）。下列说法错误的是（　　）

A．弹簧测力计的拉力是2.4N
B．物体上升的速度为0.05m/s
C．弹簧测力计拉力的功率为0.12W
D．滑轮组的机械效率约83.3%
3．（1分）以下描述中与光的折射现象有关的是（　　）
A．形影相随，亲密无间 B．海市蜃楼，虚无缥缈
C．镜中生花，脱离实际 D．水中捞月，一无所得
4．（1分）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（　　）

A．1：3 B．3：1 C．3：4 D．4：3

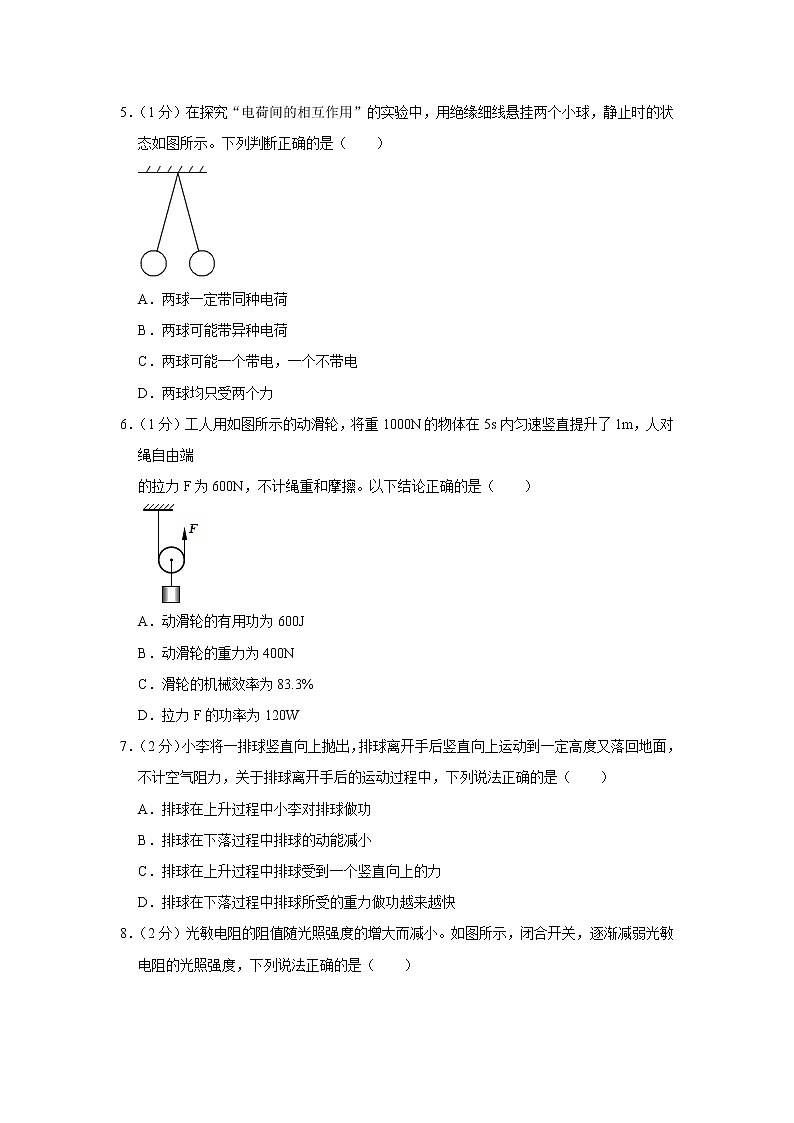

5．（1分）在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示。下列判断正确的是（　　）

A．两球一定带同种电荷
B．两球可能带异种电荷
C．两球可能一个带电，一个不带电
D．两球均只受两个力
6．（1分）工人用如图所示的动滑轮，将重1000N的物体在5s内匀速竖直提升了1m，人对绳自由端
的拉力F为600N，不计绳重和摩擦。以下结论正确的是（　　）

A．动滑轮的有用功为600J
B．动滑轮的重力为400N
C．滑轮的机械效率为83.3%
D．拉力F的功率为120W
7．（2分）小李将一排球竖直向上抛出，排球离开手后竖直向上运动到一定高度又落回地面，不计空气阻力，关于排球离开手后的运动过程中，下列说法正确的是（　　）
A．排球在上升过程中小李对排球做功
B．排球在下落过程中排球的动能减小
C．排球在上升过程中排球受到一个竖直向上的力
D．排球在下落过程中排球所受的重力做功越来越快

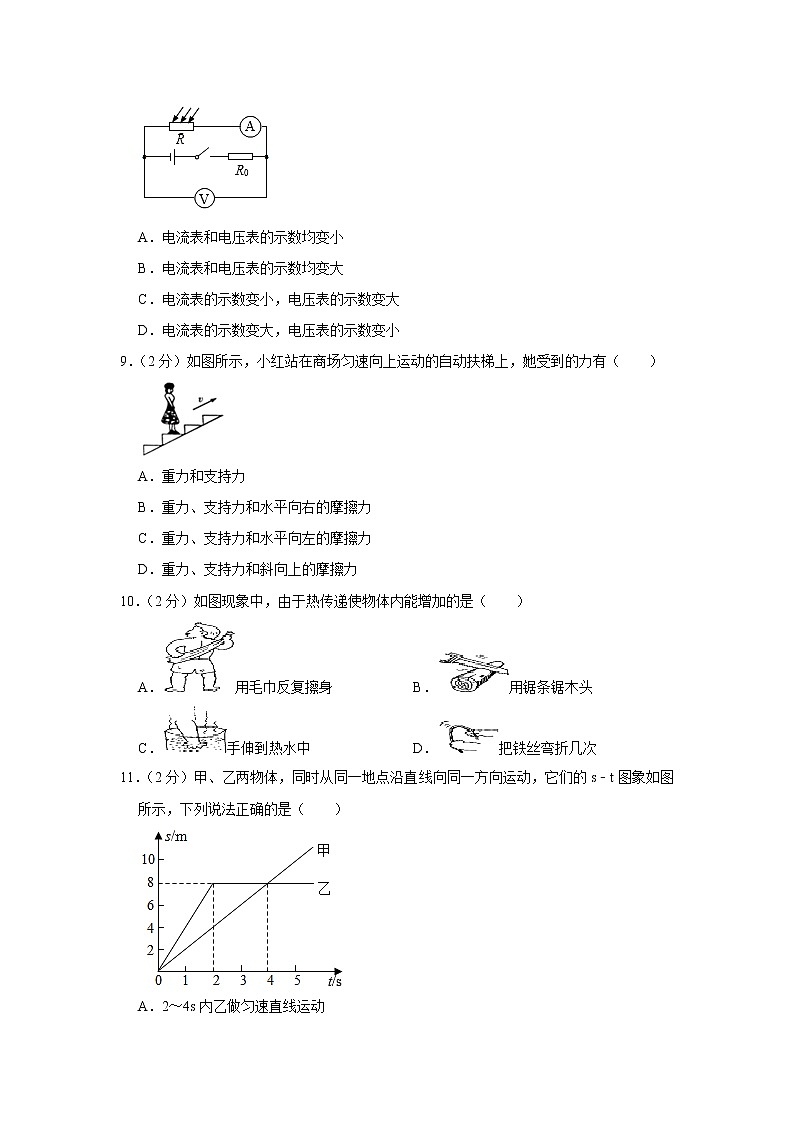

8．（2分）光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是（　　）

A．电流表和电压表的示数均变小
B．电流表和电压表的示数均变大
C．电流表的示数变小，电压表的示数变大
D．电流表的示数变大，电压表的示数变小
9．（2分）如图所示，小红站在商场匀速向上运动的自动扶梯上，她受到的力有（　　）

A．重力和支持力
B．重力、支持力和水平向右的摩擦力
C．重力、支持力和水平向左的摩擦力
D．重力、支持力和斜向上的摩擦力
10．（2分）如图现象中，由于热传递使物体内能增加的是（　　）
A．用毛巾反复擦身 B．用锯条锯木头
C．手伸到热水中 D．把铁丝弯折几次
11．（2分）甲、乙两物体，同时从同一地点沿直线向同一方向运动，它们的s﹣t图象如图所示，下列说法正确的是（　　）

A．2～4s内乙做匀速直线运动
B．4s时甲、乙两物体的速度相等
C．0～4s内乙的平均速度为2m/s
D．3s时甲在乙的前方
12．（2分）一束平行光从水中射入空气，OP是其中的一条反射光线，如图所示。能正确反映光线OP的光路图是（　　）

A． B．
C． D．
二、填空题（本大题共7小题，共14.0分）
13．（2分）考场内翻阅试卷的声音是由纸张的　 　产生的。倒车雷达利用　 　（选填“超声波”或“次声波”）探测障碍物，帮助司机倒车。
14．（2分）每年6月6日是全国“爱眼日”，今年“爱眼日”的主题是“‘目’浴阳光，预防近视”近视眼的成像示意图是如图的　 　图，应该佩戴由　 　透镜制成的眼镜来矫正。

15．（2分）如图所示，物体长度为　 　cm，体温计示数为　 　℃。

16．（2分）小强在立定跳远起跳时，用力向后蹬地，就能获得向前的力，这是因为物体间力的作用是 　 　的。离开地面后，由于 　 　，他在空中还能继续向前运动。
17．（2分）水平桌面上的甲、乙两圆柱形容器，装有质量相同的水，如图所示。水对甲、乙两容器底的压力和压强的大小关系分别是：F甲　 　F乙；p甲　 　p乙。 （都选填“＞”“＜”或“＝”）

18．（2分）夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气　 　形成；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒　 　吸热所致。（均填物态变化名称）
19．（2分）洒水车在水平路面上匀速前进并洒水时，它的动能　 　，机械能　 　。（选填“变大”、“变小”或“不变”）。
三、实验探究题（本大题共3小题，共16.0分）
20．（5分）某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新干电池，使用的小灯泡额定电压为2.5伏。
（1）电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，他们分析电路故障原因可能是 　 　
A．小灯泡断路 B．小灯泡短路 C．滑动变阻器断路
（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为 　 　V；
（3）在（2）的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向 　 　（选填“A”或“B”）端移动；
（4）他们移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡的额定功率是 　 　W；
（5）一位小组成员将图甲中的小灯泡更换成定值电阻，电路其他部分不改变，他还可以完成的探究实验是 　 　
A．探究电流的磁场强弱与电流大小的关系
B．探究电流与电压的关系
C．探究电流产生的热量与电阻的关系。
21．（4分）小明用天平和量筒测量一小块矿石的密度。

（1）测量前将天平放在水平工作台面上，取下橡皮垫，将游码移至标尺左端零刻度线处，发现指针静止时如图甲所示，则平衡螺母应向　 　端（填“左”或“右”）移动。
（2）用调好的天平测矿石的质量，天平平衡时右盘中所加砝码和游码位置如图乙所示，则矿石的质量是　 　g。
（3）在量筒内装有一定量的水，该矿石放入前、后的情况如图丙所示，则该矿石的密度为　 　kg/m3。
（4）若考虑矿石放在水中时会吸水（矿石体积基本不变），则矿石密度的测量值会　 　（选填“偏大”或“偏小”）。
22．（7分）在“探究凸透镜成像规律的实验”中：
（1）如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为 　 　cm，当烛焰距凸透镜15cm时，能成倒立、　 　的实像，生活中的 　 　就是利用这个原理制成的，当烛焰向左（远离透镜）移动后，要在光屏上再次成清晰的像，需将光屏向 　 　（选填“左”或“右”）移，此时所成像将 　 　（选填“变大”、“变小”或“不变”）。
（2）实验一段时间后，蜡烛因燃烧变短，所成像如图乙，要使像能够在光屏的中央，应将凸透镜向 　 　（选填“上”或“下”）调整。
（3）在上一步实验调整好像的位置后，小明取了一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能呈清晰的像，可将蜡烛适当 　 　（选填“左”或“右”）移。

四、作图题（本大题共3小题，共6.0分）
23．（2分）标出小磁针的N、S极及磁感线的方向。

24．（2分）请在图中画出两条入射光线经过凸透镜后的折射光线。

25．（2分）如图所示，请在图中画出力F的力臂l及物体所受重力的示意图。

五、计算题（本大题共3小题，共16.0分）
26．（5分）用弹簧测力计悬挂一实心物块，物块下表面与水面刚好接触，如图甲所示。从此处匀速下放物块，直至浸没于水中并继续匀速下放（物块未与水底接触）。物块下放过程中，弹簧测力计示数F与物块下表面浸入水的深度h的关系如图乙。g取10N/kg，水的密度是1.0×103kg/m3．求：
（1）物块受到的重力；
（2）物块完全浸没在水中受到的浮力；
（3）物块的密度。

27．（5分）如图是用动滑轮提升货物A的示意图。在竖直向上的拉力F的作用下，使重450N的货物A在50s的时间里，匀速竖直上升了10m。在这个过程中，拉力F做的功为5000J．求：
（1）有用功W有；
（2）拉力F的功率P；
（3）动滑轮的机械效率η。

28．（6分）如图甲所示是一款三挡可调的家用电砂锅用于文火慢烧法炖粥和汤。图乙是它的简化电路图，R1和R2均为发热电热丝R1的阻值为242Ω，R2的阻值为484Ω．通过开关S1、S2的通断电砂锅实现“高、中、低”三挡温度。[已知c＝4×103J/（kg•℃）]求：
（1）电砂锅的低温挡电功率是多少？
（2）用高温挡加热时将3kg的汤温度从20℃升高到70℃，用了40min，该电砂锅加热的效率。


2019-2020学年四川省广安市广安区五福学校九年级（下）期中物理试卷
参考答案与试题解析
一、单选题（本大题共12小题，共18.0分）
1．【解答】解：A、发声的物体一定在振动，朗读时，朗读者的声带振动产生声音，故A正确；
B、声音在15℃的空气中传播速度约为340m/s，故B错误；
C、主要依据音色区分主持人和朗读者的声音，故C错误；
D、明读者的声音很大是因为声音的振幅大，响度大，故D错误。
故选：A。
2．【解答】解：
A、由图可知，弹簧测力计的分度值为0.2N，弹簧测力计的示数为2.4N，故A正确；
B、物体上升速度v＝＝＝0.05m/s，故B正确；
C、由图知，n＝3，拉力端移动距离s＝3h＝3×0.1m＝0.3m，
拉力做功W总＝Fs＝2.4N×0.3m＝0.72J，
拉力做功的功率：
P＝＝＝0.36W，故C错误；
D、有用功W有＝Gh＝6N×0.1m＝0.6J；
滑轮组的机械效率：
η＝＝×100%≈83.3%，故D正确。
故选：C。
3．【解答】解：
A、影子是光沿直线传播形成的，故A不符合题意；
B、海市蜃楼是光在不均匀的大气中发生光的折射形成的，故B符合题意；
C、镜中生花是指花在镜子中成像，属于平面镜成像，是光的反射形成的，故C不符合题意；
D、水中捞月是指月在“镜子”中成像，属于平面镜成像，是光的反射形成的，故D不符合题意。
故选：B。
4．【解答】解：
由图知，如果甲、乙两个电表中任何一个为电流表，将会形成短路，因此甲、乙都为电压表，此时灯L1、L2串联连接，电压表乙测量L2两端电压，电压表甲测量电源电压；
因为串联电路两端电压等于各部分电压之和，且甲、乙两个电表的示数之比是4：3，
所以灯L1、L2两端电压之比：U1：U2＝（4﹣3）：3＝1：3；
又因为串联电路电流相等，即I1＝I2；
所以，由I＝可得，R1：R2＝：＝U1：U2＝1：3。
故选：A。
5．【解答】解：
A、由于同种电荷互相排斥，两带电小球表现出排斥现象，所以，两球一定带同种电荷，故A正确；
B、异种电荷互相吸引，两带电小球没有吸引紧贴，所以，两球不可能带异种电荷，故B错误；
C、带电体会吸引不带电的物体，若一个带电一个不带电，则两球会相互吸引紧贴，故C错误；
D、由受力分析可得，两小球均受到重力、绳子给的拉力、小球所带同种电荷间的排斥力，故两球均受三个力，故D错误；
故选：A。
6．【解答】解：A、动滑轮的有用功：W＝Gh＝1000N×1m＝1000J，故A错误；
B、不计绳重和摩擦，动滑轮的重力为：G动＝nF﹣G物＝2×600N﹣1000N＝200N，故B错误；
C、绳端移动的距离：s＝nh＝2×1m＝2m，总功：W＝Fs＝600N×2m＝1200J，η＝＝×100%≈83.3%，故C正确；
D、拉力F的功率为：P＝＝＝240W，故D错误。
故选：C。
7．【解答】解：
A、排球在上升过程中，小李不再对排球施加力，所以小李对排球不做功，故A错误；
B、排球在下落过程中，质量不变，速度逐渐变大，排球的动能变大，故B错误；
C、排球在上升过程中，不计空气阻力，排球只受到竖直向下的重力作用，故C错误；
D、功率是反映做功快慢的物理量；排球在下落过程中，重力做功的功率P＝＝＝Gv；由于排球下落时速度越来越快，所以重力做功的功率越来越大，即重力做功越来越快；故D正确。
故选：D。
8．【解答】解：由电路图可知，光敏电阻R与定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流，
因光敏电阻的阻值随光照强度的增大而减小，
所以，逐渐减弱光敏电阻的光照强度时，光敏电阻R的阻值变大，电路的总电阻变大，
由I＝可知，电路中的电流变小，即电流表的示数变小，故BD错误；
由U＝IR可知，R0两端的电压变小，
因串联电路中总电压等于各分电压之和，
所以，R两端的电压变大，即电压表的示数变大，故A错误、C正确。
故选：C。
9．【解答】解：
小红站在商场匀速向上运动的自动扶梯上，处于平衡状态；在竖直方向上她受重力和支持力的作用，小红与自动扶梯没有发生相对运动也没有相对运动趋势，所以小红不受摩擦力；故A正确，B、C、D错误。
故选：A。
10．【解答】解：A、用毛巾反复擦身使身体发热，是通过做功方法改变物体内能的，此过程中机械能转化成内能，故A不符合题意；
B、用金属锯条锯木头，即克服摩擦力做功，使得锯条的内能增加，温度升高，故B不符合题意；
C、手伸到热水中，手的温度升高，是通过热传递的方法改变物体内能的，故C符合题意；
D、把铁丝弯折几次，铁丝变热，是通过做功方法改变物体内能的，此过程中机械能转化为内能，故D不符合题意。
故选：C。
11．【解答】解：
由s﹣t图象可知，甲是一条过原点的直线，说明甲通过的路程与其时间成正比，即甲做匀速直线运动；
前2s内，乙是一条过原点的直线，则乙做匀速直线运动；2s后乙相对于出发点的位置没有变化，则乙处于静止状态，所以乙是先匀速直线运动后静止。
A、2～4s 内，乙是处于静止状态，故A错误；
B、结合前面分析可知，在4s时，甲是运动的，而乙处于静止状态，所以甲、乙两物体的速度不相等，故B错误；
C、0～4s内，乙运动的路程是8m，时间是4s，则乙的平均速度为v乙＝＝＝2 m/s，故C正确；
D、由s﹣t图象可知，前3s 内乙运动的路程是8m，而甲运动的路程小于8m，所以，3s时甲在乙的后方，故D错误。
故选：C。
12．【解答】解：
由题知，OP是一束平行光从水中射入空气时的一条反射光线，所以入射光线应在法线右侧的水中，因为反射角等于入射角，所以入射光线和反射光线与水平面的夹角也相等（均为60°）；
折射光线应在法线左侧的空气中，且折射角大于入射角；
由以上分析可知，D图正确。
A图中折射角小于入射角，故A错误；
B图中折射角小于入射角，故B错误。
C图中折射光线与入射光线在法线的同侧，故C错误。
故选：D。
二、填空题（本大题共7小题，共14.0分）
13．【解答】解：翻阅试卷的声音是由纸张的振动产生的；倒车雷达是利用超声波传递信息来确定障碍物的远近。
故答案为：振动；超声波。
14．【解答】解：近视眼成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成近视眼。由图可知，乙是近视眼的成因；近视矫正方法，需配戴凹透镜。
故答案为：乙；凹。
15．【解答】解：
由图知：
（1）刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体左侧示数为4.00cm，右侧示数为6.50cm，所以物体的长度为L＝6.50cm﹣4.00cm＝2.50cm；
（2）在体温计上，1℃之间有10个小格，一个小格代表0.1℃，即此体温计的分度值为0.1℃；此时的示数为37.5℃。
故答案为：2.50； 37.5。
16．【解答】解：（1）立定跳远时，脚用力向后蹬地，对地施加向后的力，由于物体间力的作用是相互的，因此地同时对人施加向前的力，人才会向前跳起。
（2）人离开地面后，由于惯性，在空中仍然保持向前的运动状态。
故答案为：相互；惯性。
17．【解答】解：根据重力公式G＝mg，两容器中水的质量相等所以重力相等；因为甲、乙都是圆柱形容器，所以，水对容器底的压力等于水的重力，即F甲＝F乙。
根据压强公式p＝ρgh，因两容器都装水，所以密度相同；ρ是定值；所以大小取决于水的高度h，高度大则压强大，如图，h甲＞h乙，所以p甲＞p乙。
故答案为：＝；＞。
18．【解答】解：
（1）夏日炎炎，小东从开着空调的屋内刚走到室外时，室外的水蒸气遇到冷的镜片时会发生液化形成大量的小水珠，所以眼镜变模糊了；
（2）物质从固态到液态为熔化，熔化吸热，故冰棒含嘴里过了一会感觉到凉快是由于冰棒熔化吸热所致。
故答案为：液化；熔化。
19．【解答】解：洒水车匀速前进不断洒水的过程中，质量减小，速度不变，动能减小；质量变小，高度不变，重力势能变小；洒水车的动能变小，重力势能减小，故机械能变小；
故答案为：变小；变小。
三、实验探究题（本大题共3小题，共16.0分）
20．【解答】解：
（1）电流表的指针明显偏转，而电压表的示数为零说明电压表并联的部分短路或电压表接线柱断路，若接线柱连接无误则原因是灯泡短路；
（2）电压表的量程为0～3V，分度值为0.1V，电压表的示数为2.4V；
（3）因电压表的示数为2.4V，所以灯泡电压小于灯泡额定电压，需要使灯泡两端的电压增大，即需要减小电路中的电阻，则滑动变阻器滑片向B段移动，使接入电路的阻值变小。
（4）有图象可知灯泡两端的电压为2.5V时，对应的电路中电流为0.2A，则灯泡的额定功率为P＝U额I＝2.5V×0.2A＝0.5W。
（5）小灯泡更换成定值电阻，能保持电阻不变，通过改变电压来改变电流能探究电流跟电压的关系。
故答案为：（1）B；（2）2.4；（3）B；（4）0.5；（5）B。
21．【解答】解：（1）把天平放在水平工作台上，游码置于标尺左端的零刻度线处，发现指针偏向分度盘的右侧，此时应将平衡螺母向左调节，使天平横梁水平平衡；
（2）如图乙所示，标尺的分度值为0.2g，则此矿石的质量是：
m＝20g+20g+3.2g＝43.2g；
（3）量筒的分度值为1mL，量筒内水的体积：V1＝30mL＝30cm3，
该矿石放入后矿石和水的总体积为：
V2＝45cm3，则矿石的体积：
V＝V2﹣V1＝45cm3﹣30cm3＝15cm3，
此矿石的密度：
ρ＝＝＝2.88g/cm3＝2.88×103kg/m3；
（4）若考虑矿石放在水中时会吸水（矿石体积基本不变），矿石和水的总体积V2变小，而V1不变，则得出矿石的体积变小，根据ρ＝，则他所测量的矿石密度将比实际矿石的密度偏大。
故答案为：（1）左；（2）43.2；（3）2.88×103；（4）偏大。
22．【解答】解：（1）将凸透镜正对着太阳光，并移动光屏，直到白纸上的光斑最小，这个光斑是凸透镜的焦点，凸透镜到焦点的距离为11.0cm，则凸透镜的焦距为11.0cm。
把蜡烛放在距凸透镜15cm处，2f＞U＞f，成倒立、放大的实像，应用于幻灯机和投影仪。
把蜡烛从远处向凸透镜远离时，物距在不断增大，由凸透镜成像规律可知：物距增大，像距减小，像变小。所以当蜡烛逐渐远离凸透镜时，烛焰所成的实像将变小。
（2）蜡烛在燃放中不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，可向上移动光屏；或向上移动蜡烛或向下移动凸透镜。
（3）近视眼是凹透镜，凹透镜对光线有发散作用，使原来会聚的光线推迟会聚，蜡烛向左远离凸透镜，才能在光屏上得到清晰的像。
故答案为：（1）11.0；放大；投影仪；左；变小（2）下；（3）左。
四、作图题（本大题共3小题，共6.0分）
23．【解答】解：
从图可知，电流从螺线管右侧流入，左侧流出，用右手握住螺线管，使四指环绕的方向与电流的方向相同，此时拇指所指的一端就是螺线管的N极，即图中右端为N极，左端为S极；
磁感线的方向是：在磁体的周围从N极流出，回到S极。由于螺线管的右端为N极，由此可以确定磁感线的方向是向左的；
根据异名磁极相互吸引，则与螺线管左端的S极靠近的是小磁针的N极，则小磁针的右端为S极，左端为N极。如图所示：

24．【解答】解：过焦点的光线经凸透镜折射后折射光线平行于主光轴；过光心的光线其传播方向不变；如下图所示：

25．【解答】解：重力的方向总是竖直向下的，重心要画在物体上；
由图可知支点是O点，从O点向动力F的作用线作垂线，支点到垂足的距离就是力臂L．如图所示：

五、计算题（本大题共3小题，共16.0分）
26．【解答】解：（1）由图可知，物体未浸入水中时测力计示数为18N，故物体的重力为G＝18N；
（2）物体全部浸入水中时，测力计的示数为F＝10N，则在水中受到的浮力为F浮＝G﹣F＝18N﹣10N＝8N，
（3）由F浮＝ρ液gV排得，物体的体积为：V＝V排＝，
物体的重力为G，质量为m＝，
则物体的密度为：ρ＝＝＝ρ水＝×1.0×103kg/m3＝2.25×103kg/m3。
答：（1）物块受到的重力为18N；
（2）物块完全浸没在水中受到的浮力为8N；
（3）物块的密度为2.25×103kg/m3。
27．【解答】解：
（1）有用功：
W有＝Gh＝450N×10m＝4500J；
（2）已知拉力F做的功为5000J，即W总＝5000J，
拉力做功的功率：
P＝＝＝100W；
（3）动滑轮的机械效率：
η＝＝×100%＝90%。
答：（1）有用功为4500J；
（2）拉力F的功率为100W；
（3）动滑轮的机械效率为90%。
28．【解答】解：
（1）根据P＝可知，只闭合S和S2时，电路为R2的简单电路，电炖砂锅处于低温挡，
P低＝＝＝100W；
（2）用高温挡加热时将3kg的汤温度从20℃升高到70℃，需要吸收热量：
Q吸＝c汤m汤△t＝4×103J/（kg•℃）×3kg×（70℃﹣20℃）＝6×105J，
当S1、S2都闭合时，电热丝R1、R2并联，电炖砂锅处于高温挡，
由＝+可得，＝+，
解得，总电阻R并＝Ω，
高温挡功率P高温＝＝＝300W，
用了40min，消耗的电能：
W＝P高温t＝300W×40×60s＝7.2×105J
该电砂锅加热的效率：
η＝×100%＝×100%≈83.3%。
答：（1）电砂锅的低温挡电功率是100W；
（2）该电砂锅加热的效率为83.3%。
