湖南省衡阳市衡东县杨山实验中学、日新中学联考2022-2023学年九年级上学期期中物理试题

这是一份湖南省衡阳市衡东县杨山实验中学、日新中学联考2022-2023学年九年级上学期期中物理试题，共18页。试卷主要包含了单项选择题，双项选择题，作图与填空，实验探究题，计算题等内容，欢迎下载使用。

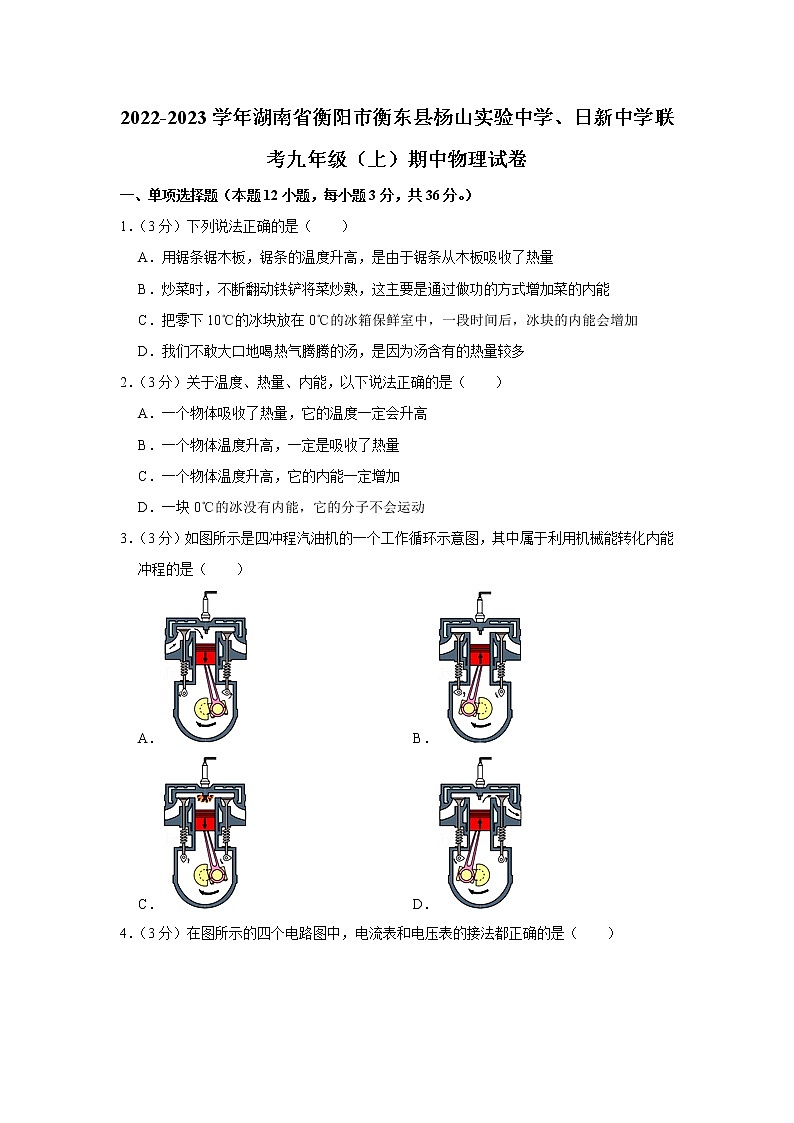

2022-2023学年湖南省衡阳市衡东县杨山实验中学、日新中学联考九年级（上）期中物理试卷
一、单项选择题（本题12小题，每小题3分，共36分。）
1．（3分）下列说法正确的是（　　）
A．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
B．炒菜时，不断翻动铁铲将菜炒熟，这主要是通过做功的方式增加菜的内能
C．把零下10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块的内能会增加
D．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多
2．（3分）关于温度、热量、内能，以下说法正确的是（　　）
A．一个物体吸收了热量，它的温度一定会升高
B．一个物体温度升高，一定是吸收了热量
C．一个物体温度升高，它的内能一定增加
D．一块0℃的冰没有内能，它的分子不会运动
3．（3分）如图所示是四冲程汽油机的一个工作循环示意图，其中属于利用机械能转化内能冲程的是（　　）
A． B．
C． D．

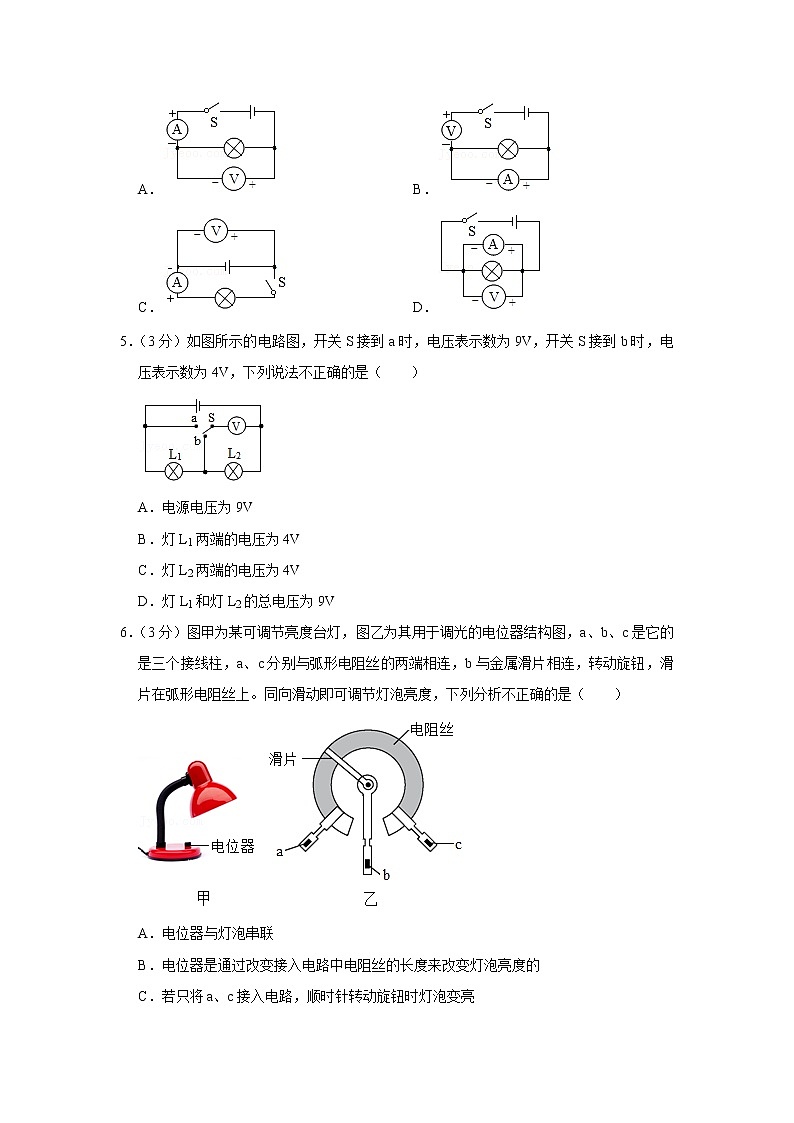

4．（3分）在图所示的四个电路图中，电流表和电压表的接法都正确的是（　　）
A． B．
C． D．
5．（3分）如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是（　　）

A．电源电压为9V
B．灯L1两端的电压为4V
C．灯L2两端的电压为4V
D．灯L1和灯L2的总电压为9V
6．（3分）图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上。同向滑动即可调节灯泡亮度，下列分析不正确的是（　　）

A．电位器与灯泡串联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮

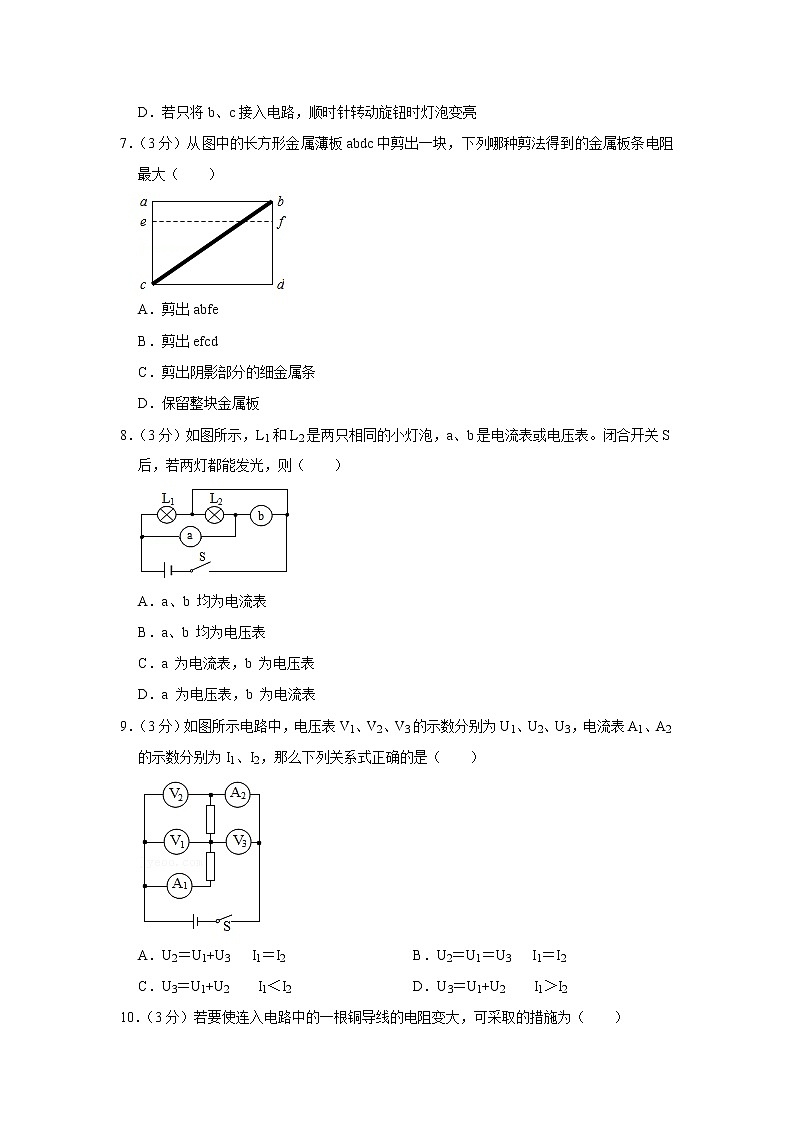

7．（3分）从图中的长方形金属薄板abdc中剪出一块，下列哪种剪法得到的金属板条电阻最大（　　）

A．剪出abfe
B．剪出efcd
C．剪出阴影部分的细金属条
D．保留整块金属板
8．（3分）如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　）

A．a、b 均为电流表
B．a、b 均为电压表
C．a 为电流表，b 为电压表
D．a 为电压表，b 为电流表
9．（3分）如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（　　）

A．U2＝U1+U3 I1＝I2 B．U2＝U1＝U3 I1＝I2
C．U3＝U1+U2 I1＜I2 D．U3＝U1+U2 I1＞I2
10．（3分）若要使连入电路中的一根铜导线的电阻变大，可采取的措施为（　　）
A．增大导线两端的电压
B．减小通过导线中的电流大小
C．将这根导线拉长后连入电路中
D．将这根导线对折后连入电路中
11．（3分）如图所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化（　　）

A．I1变小，I2变大 B．I1不变，I2变大
C．I1变大，I2变小 D．I1不变，I2变小
12．（3分）某风力报警器的风力探头通过中心滑杆可带动下端的金属片上下移动。当风速较小时，仅绿灯亮，电铃不响；当风速增大到一定程度后，绿灯不亮，电铃响发出警报。下列四幅风力报警器的原理图符合要求的是（　　）
A． B．
C． D．
二、双项选择题（本题4个小题，每小题3分，共12分）
（多选）13．（3分）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（　　）

A．M接A，N接B B．M接B，N接D C．M接A，N接D D．M接C，N接B
（多选）14．（3分）一同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（　　）
A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
B．家用小汽车的前后转向灯，总是同时亮，同时灭，它们是串联的
C．一个电路中只有两个小灯泡，如果通过它们的电流不相等，那么这两个灯泡一定是并联在一起
D．一般家庭中都要安装几盏照明灯，使用时发现有的灯泡发光亮些，有的暗些，它们两端的电压可能不相等
（多选）15．（3分）下列关于柴油机的说法不正确的是（　　）
A．一台柴油机的飞轮转速是3000r/min，则燃气1秒钟对外做功25次
B．柴油机完成吸气冲程时，吸入气缸里的物质是柴油和空气的混合物
C．用循环流动的水来冷却发动机，是利用水的比热容较大的特性
D．甲柴油机的效率大于乙柴油机，则甲做的有用功一定大于乙
（多选）16．（3分）如图所示，电源电压为6V，闭合开关S后，电压表示数也是6V，产生这一现象的原因可能是（　　）

A．L2短路 B．L2灯丝断了 C．L1短路 D．L1灯丝断了
三、作图与填空（本题7小题，每题2分，共14分）
17．（2分）请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处。填入后要求：
（1）闭合开关，小灯泡L1和L2都能发光；
（2）小灯泡L1和L2并联连接。

18．（2分）据电路图用笔画线代替两根导线完成连接（连线不交叉）。要求：滑动变阻器的滑片P向A端移动，电流表示数变大。

19．（2分）泡方便面时，调料包很难被撕开，说明分子间存在　 　力，倒入开水后，过一会儿闻到香味是　 　现象。
20．（2分）有一仪器中的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上。现将该仪器固定在一辆汽车上，当汽车启动时，　 　亮（选填“红灯”或“绿灯”）；当汽车急刹车时，　 　亮（选填“红灯”或“绿灯”）。

21．（2分）如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，通过L2的电流应为　 　A。

22．（2分）两种不同的金属片插入柠檬，制成“水果电池”。用电压表测量水果电池的电压，如图所示，则：金属片B是水果电池的　 　极，水果电池将　 　能把转化为电能。

23．（2分）如图所示的电路，若要L1与L2构成并联电路，应闭合的开关是 　 　，若只闭合S2，S3，则灯 　 　发光。

四、实验探究题（本题3个小题，每空1分，共18分）
24．（6分）为了比较水和煤油的吸热能力，江涛用两个相同的装置做了如图所示的实验。
（1）在两个相同的烧杯中应加入初温相同、　 　相同的水和煤油；
（2）实验中搅拌器的作用是：使液体 　 　；选用相同酒精灯加热的目的是：使水和煤油在相同时间内 　 　；
（3）实验中发现煤油的温度比水的温度升高得 　 　（选填“快”或“慢”），这表明 　 　吸热本领更强。
（4）小明再用50g水和100g水做实验，以吸收的热量Q为纵坐标，升高的温度Δt为横坐标，分别画出50g水和100g水的Q﹣Δt图象。它们都是过原点的直线，即Q＝kΔt。进一步分析，发现这两条直线的k值与对应水的 　 　之比相等。

25．（6分）在探究“电阻的大小与什么因素有关”的实验时，如图是某实验小组进行探究的实验装置。演示板上固定了四条合金电阻线，a、b、c的长度均是1m，d的长度是0.5m；a、b、d的横截面积相同，c的横截面积比a、b的小；a、c是镍铬合金线，b、d是锰铜合金线。
（1）依次把M、N跟b和d的两端连接，闭合开关前，图中的滑动变阻器的滑片要移动到最 　 　（“左”、“右”）端，再闭合开关移动滑片到合适位置，记下 　 　示数，分析比较b、d两根合金线电阻的大小，可探究电阻跟 　 　的关系，其结论是：当其它条件相同时导体越 　 　（“长或“短”），电阻越大。
（2）类似步骤（1），依次把M、N跟 　 　的两端连接，可探究电阻跟材料的关系。
（3）以上实验方法在研究物理问题时经常用到，称为 　 　法。

26．（6分）如图1是用电流表测量电流的实物连接图。
（1）连接电路时，开关必须处于 　 　状态。实验过程中电流表如果出现图A所示情况，原因是 　 　，如果电流表如果出现图B所示情况，原因是 　 　。
（2）如果电流表示数如图2所示，则测出的电流是 　 　A。
（3）如果要用电流表测干路电流，且只允许移动其中一根导线，应将导线 　 　（选填“a”、“b”或“c”）的右端接在电流表的 　 　接线柱上（选填“正”、“负”）。

五、计算题（本题3小题，27、28每题6分，29小题8分）
27．（6分）某物理兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了2kg的煤，已知水的比热容为4.2×103J/（kg•℃），煤炭的热值约为3×107J/kg。求：
（1）煤完全燃烧产生的热量；
（2）经过6min时间加热，水所吸收的热量；
（3）煤炉烧水时的效率。

28．（6分）一车以72km/h的速度在一段平直的公路上匀速行驶了8km时，消耗汽油1.5L。假设燃油完全燃烧，汽油机的效率为30%，那么，在这段运动过程中。
求：（1）此过程完全燃烧的汽油质量是多少？
（2）该汽车发动机做的有用功是多少？
（3）该汽车的输出功率为多少？（已知：汽油的密度为0.8×103kg/m3，汽油的热值为4.5×107J/kg）
29．（8分）如图（a）所示电路，V1、V2是两只相同的电压表。当闭合开关后。灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。则：

（1）求L1和L2两端的电压；
（2）若将L1和L2改接为图（c）所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时通过L2的电流和L2两端的电压。

2022-2023学年湖南省衡阳市衡东县杨山实验中学、日新中学联考九年级（上）期中物理试卷
参考答案与试题解析
一、单项选择题（本题12小题，每小题3分，共36分。）
1．【解答】解：A、锯条锯木板，锯条克服摩擦做功，内能增加，温度升高，故A错误；
B、炒菜时，不断翻动铁铲将菜炒熟，这主要是通过热传递的方式增加菜的内能，故B错误；
C、把零下10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块会吸收热量，所以冰块的内能会增加，故C正确；
D、我们不敢大口地喝热气腾腾的汤，是因为热汤的温度高，不能说汤含有的热量较多，故D错误。
故选：C。
2．【解答】解：
A、物体吸热时，内能增大，但温度不一定升高，例如：晶体在熔化过程中虽然继续吸热，但温度是不变的，故A错误；
B、一个物体温度升高，有可能是吸收了热量，也可能是对该物体做了功，故B错误；
C、同一物体的温度越高，其内部分子的无规则运动越剧烈，所以内能越大，故C正确；
D、任何物体在任何温度下都具有内能，0℃的冰也有内能，分子在运动，故D错误。
故选：C。
3．【解答】解：
A、进气门开启，气体流入汽缸，是吸气冲程，此冲程无能量转化，故A不符合题意；
B、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，此冲程机械能转化为内能，故B符合题意；
C、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，此冲程内能转化为机械能，故C不符合题意；
D、排气门开启，气体流出汽缸，是排气冲程，此冲程无能量转化，故D符合题意。
故选：B。
4．【解答】解：A、电压表的正负接线柱接反了，不符合题意；
B、电流表与灯泡并联，电压表与灯泡串联且正负接线柱接反了，不符合题意；
C、电流表与灯泡串联，电压表与灯泡并联，且电流都是从正接线柱流入，负接线柱流出，符合题意；
D、电流表与灯泡并联，不符合题意；
故选：C。
5．【解答】解：当开关S接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U＝9V，故AD正确；
当开关接到b时，两电阻仍然串联，电压表测L2两端的电压，即灯L2两端的电压U2＝4V，故C正确；
∵串联电路的总电压等于各分电阻两端的电压之和，
∴灯L1两端的电压U1＝U﹣U2＝9V﹣4V＝5V，故B错误。
故选：B。
6．【解答】解：A、电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A正确；
B、电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故B正确；
C、若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误；
D、若只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故D正确。
故选：C。
7．【解答】解：同一块金属板要想电阻最大，只需要使得金属板条最长、最细就可以，对题目中所提供的四种方法进行比较可以发现C的剪裁方法可以使得金属板条最长最细，故电阻最大。
故选：C。
8．【解答】解：如果两个灯泡串联，则a应是电压表，而b无论是什么仪表，L2都会被短路，故电路不可能为串联；
那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b处不能形成通路，否则会形成电源短路，故b处为电压表。
故选：C。
9．【解答】解：由电路图可知，电流从电源的正极出发，依次经开关、电流表A1、两个电阻、电流表A2回到电源的负极，即电路只有一条路径，两电阻串联，且两电流表均测电路中的电流；根据串联电路中各处的电流相等可知，两电流表的示数关系：I1＝I2；
根据电压表与被测电路元件并联可知，电压表V1测下面电阻两端的电压，电压表V2测电源的电压，电压表V3测上面电阻两端的电压；因串联电路中总电压等于各分电压之和可，所以三电压表的示数关系为：U2＝U1+U3，故只有A正确。
故选：A。
10．【解答】解：
AB、导体的电阻只与导线的材料、横截面积、长度和温度有关，与两端的电压和通过的电流无关，故AB不符合题意；
C、将这根导线拉长后连入电路中时，导体的材料和温度不变，长度变长、横截面积变小，导体的电阻变大，故C符合题意；
D、将这根导线对折后连入电路中时，导体的材料和温度不变，横截面积变大、长度变短，导体的电阻变小，故D不符合题意。
故选：C。
11．【解答】解：当开关闭合后，L1与L2并联在电源的两端，如图1所示；
当开关断开时，L1接在电源的两端为基本电路，如图2所示；

因并联电路各支路互不影响，而干路中的电流等于各支路电流之和；
所以开关由闭合到断开时，A1的示数I1不变，A2的示数I2变小。
故选：D。
12．【解答】解：AB、由两电路图可知，风速变化时，金属片始终与BB′接触，绿灯发光，而不会出现绿灯不亮、电铃响发出警报的情况，故AB不正确。
C、由图可知，当风速较小时，金属片与BB′接触仅绿灯亮；当风速增大到一定程度时，探头上方空气流速大、压强小，探头下方空气流速小、压强大，产生向上的升力，金属片与AA′接触，绿灯不亮、电铃响发出警报，符合题意。
D、由图可知，当风速较小时，金属片与BB′接触仅绿灯亮；当风速增大到一定程度时，金属片与AA′接触，绿灯亮、电铃响发出警报，不符合题意。
故选：C。
二、双项选择题（本题4个小题，每小题3分，共12分）
13．【解答】解：由题意可知，若要求滑片P向右端滑动时灯逐渐变亮，说明电路中电流变大、接入的电阻变小，则D接线柱一定要接入电路，再从A、B接线柱中选择其中一个，故“M接A，N接D”或“M接B，N接D”均符合要求。
故选：BC。
14．【解答】解：A．灭蚊网和照明灯可以单独工作，说明它们为并联连接，故A正确；
B．汽车同侧前后两个转向灯虽同时亮同时灭，但它们工作时互不影响，一个灯坏了，另一个灯仍能工作，它们是并联的，故B错误；
C．因为串联电路电流处处相等，一个电路中只有两个小灯泡，如果通过它们的电流不相等，那么这两个灯泡一定是并联在一起，故C正确；
D．家庭电路中的照明灯都是并联关系，并联电路两端的电压相等，故D错误。
故选：BD。
15．【解答】解：A、四冲程柴油机的飞轮转速为3000r/min＝50r/s，则该柴油机飞轮每秒钟转50圈，因为飞轮转2圈，对外做功1次，所以飞轮转50圈，柴油机对外做功25次，故A正确；
B、柴油机工作过程中，完成吸气冲程时，吸入气缸里的物质是空气，故B错误；
C、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以柴油机发动机用循环水冷却，故C正确；
D、甲柴油机的效率大于乙柴油机，由于总功不能确定，所以有用功不能确定，故D错误。
故选：BD。
16．【解答】解：由图可知，该电路为串联电路，电压表测量灯泡L1两端的电压；电源电压为6V，闭合开关S后，电压表示数也是6V，这说明电压表与电源之间是接通的，电压表测量电源的电压，则故障是L1断路或L2短路，故AD正确。
故选：AD。
三、作图与填空（本题7小题，每题2分，共14分）
17．【解答】解：要使灯泡发光，则电路中必须有电源；
（1）如果电源在左侧，根据电流方向可知，下端必须为正极；
若右端为电流表则灯泡L2短路、灯泡不发光，若右端为电压表则两灯泡串联，不符合题意。
（2）电源应位于右端，且下端为正极；
若左端为电压表则灯泡L1不发光、不符合题意；左端为电流表，两灯泡并联、且都发光，符合题意。
故答案如下图所示：
。
18．【解答】解：根据实验电路图应将定值电阻与变阻器串联，电压表测定值电阻R0两端电压，滑片P向A端移动，电流表示数变大，说明变阻器的阻值变小，所以应将A接线柱接入电路中，如下图所示：

19．【解答】解：
分子之间存在相互作用的引力和斥力，要撕开调料包，需要克服分子之间的引力；
能闻到香味是扩散现象，它说明组成物质的分子永不停息地做无规则运动。
故答案为：引；扩散。
20．【解答】解：金属块M原来与汽车一起保持静止，当汽车突然启动时，汽车由于受牵引力由静止变成运动，而金属块M由于惯性仍然保持静止，所以金属块M相对于汽车向后运动，使绿灯支路接通，即绿灯亮；
金属块M原来与汽车一起向前运动，当汽车急刹车时，汽车由于受到制动力由运动变成静止，而金属块M由于具有惯性仍然向前运动，所以金属块M相对于汽车向前运动，使红灯支路接通，即红灯亮。
故答案为：绿灯；红灯。
21．【解答】解：
由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，
∵并联电路中干路电流等于各支路电流之和，且b电流表指针的偏转角小于a电流表指针的偏转角，
∴b电流表的量程为0～3A，分度值为0.1A，示数为1.2A；
a电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，
通过L2的电流应为I2＝I﹣I1＝1.2A﹣0.3A＝0.9A。
答案：L1；0.9。
22．【解答】解：图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，即金属片B是水果电池的负极。
水果电池和干电池、蓄电池类似，都是将化学能转化为电能的装置。
故答案为：负；化学。
23．【解答】解：若要L1与L2构成并联电路，电流分别进入两个灯泡，因此需要闭合开关S1；又为了两条支路中的电流都回到负极，因此需要闭合开关S3；即闭合开关S1、S3；
若只闭合S2，S3时，对L2短路，为L1的基本电路，因此只有L1发光。
故答案为：S1、S3；L1。
四、实验探究题（本题3个小题，每空1分，共18分）
24．【解答】解：（1）根据比较不同物质吸热能力的两种方法，要控制不同物质质量相同，故在两个相同的烧杯中应加入初温相同、质量相同的水和煤油；
（2）实验中搅拌器的作用是：使液体受热均匀；
（3）实验中发现煤油的温度比水的温度升高得快，所以水的比热容大；
（4）根据Q＝cmΔt可知，Q＝kΔt中的k＝cm，则有k1＝cm1，k2＝cm2，
由＝可得＝，即这两条直线的k值与对应水的质量之比相等。
故答案为：（1）质量；（2）受热均匀；吸收热量相同；（3）快；水；（4）质量。
25．【解答】解：（1）为保护电路，闭合开关前，滑动变阻器的滑片要移动到最大阻值处，由图知，滑动变阻器的左下端接线柱接入电路，所以滑动变阻器的滑片要移动到最右端；电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小，需要记录电流表的示数；b、d两根合金线的材料、横截面积相同，长度不同，可探究导体的电阻与导体长度的关系，结论是：当其它条件相同时导体越长，电阻越大。
（2）探究电阻跟材料的关系；应选取长度相同、横截面积相等、材料不同的电阻线，所以可用a、b两根电阻丝进行实验；
（3）在研究一个物理量与某个因素间的关系时，控制其它几个因素不变，只改变其中一个因素，这种方法叫控制变量法，以上实验用到了此方法。
故答案为：（1）右；电流表；长度；长；（2）a、b；（3）控制变量。
26．【解答】解：（1）为了保护电路，连接电路过程中，开关应断开；
图A中，电流表指针向左偏转到了没有刻度的位置，说明电流表正负接线柱接反了；
图B中，电流表指针偏转角度过小，说明电流表选择量程过大；
（2）由图2可知，电流表所用的量程为0～0.6A，分度值为0.02A，示数为0.36A；
（3）由图1可知，此时电流表测量的是通过灯L1的电流，要用电流表测干路电流，应将导线b的右端接在电流表的负接线柱上。
故答案为：（1）断开；电流表正负接线柱接反了；电流表选择量程过大；（2）0.36；（3）b；负。
五、计算题（本题3小题，27、28每题6分，29小题8分）
27．【解答】解：（1）煤完全燃烧产生的热量：Q放＝mq＝2kg×3×107J/kg＝6×107J；
（2）由图可知，经过6min加热，水升高的温度Δt＝80℃﹣20℃＝60℃，
经过6min时间加热，水所吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×10kg×60℃＝2.52×106J；
（3）煤炉烧水时的效率：η＝×100%＝×100%＝4.2%。
答：（1）煤完全燃烧产生的热量为6×107J；
（2）经过6min时间加热，水所吸收的热量为2.52×106J；
（3）煤炉烧水时的效率为4.2%。
28．【解答】解：（1）汽油的体积V＝1.5L＝1.5dm3＝1.5×10﹣3m3，
由ρ＝可知，汽油的质量：m＝ρV＝0.8×103kg/m3×1.5×10﹣3m3＝1.2kg；
（2）汽油完全燃烧放出的热量：Q放＝mq＝1.2kg×4.5×107J/kg＝5.4×107J，
由η＝可知，该汽车发动机做的有用功：W＝ηQ放＝30%×5.4×107J＝1.62×107J；
（3）由v＝可知，汽车的行驶时间：t＝＝＝h＝400s，
该汽车的输出功率：P＝＝＝4.05×104W。
答：（1）此过程完全燃烧的汽油质量是1.2kg；
（2）该汽车发动机做的有用功是1.62×107J；
（3）该汽车的输出功率为4.05×104W。
29．【解答】解：（1）由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；
串联电路总电压大于部分电路电压，由图b所示电压表可知，两电压表指针位置相同，
则电压表V1的量程为0～15V，示数为6V，电压表V2的量程为0～3V，示数为1.2V；
则灯L1两端两端电压为1.2V，灯L2两端电压U2＝U﹣U1＝6V﹣1.2V＝4.8V；
（2）由图c所示电路可知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，
通过L2的电流：I2＝I﹣I1＝1.5A﹣1.2A＝0.3A，灯L2并联在电源两端，电源电压为6V，则L2两端电压为你6V。
答：（1）L1两端电压为1.2V，L2两端的电压为4.8V；
（2）通过L2的电流为0.3A，L2两端的电压为6V。
