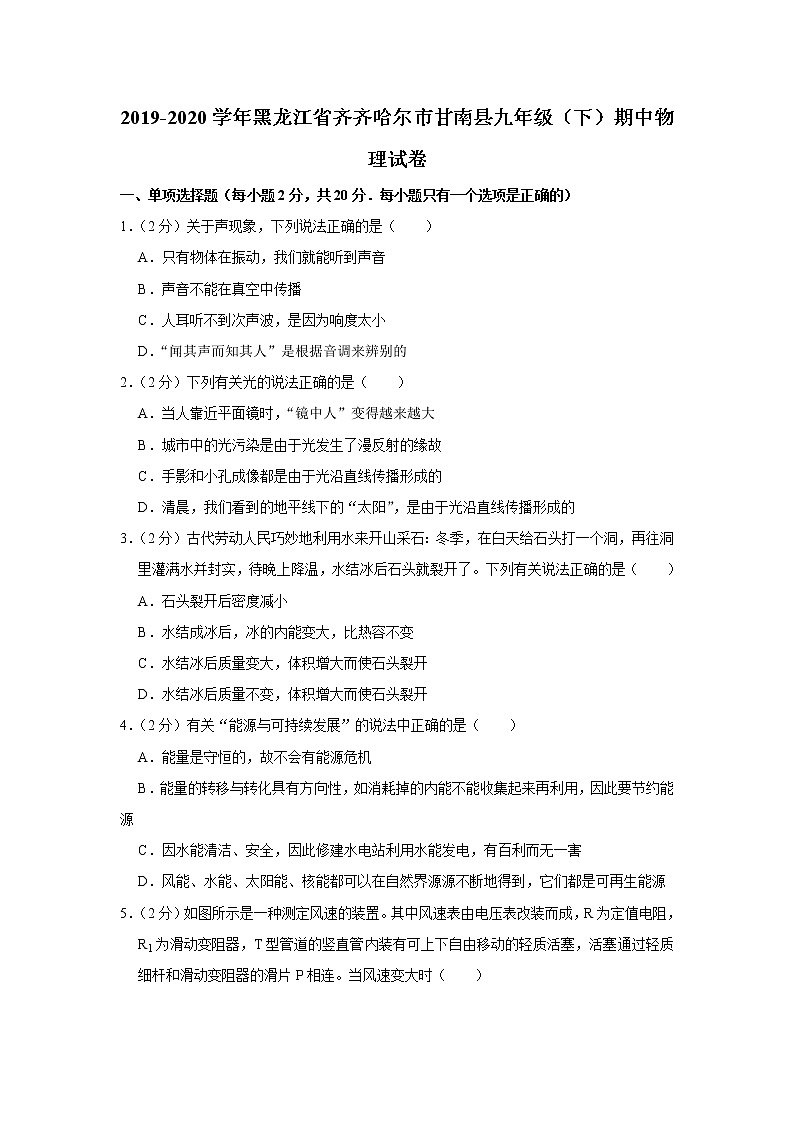

2019-2020学年黑龙江省齐齐哈尔市甘南县九年级（下）期中物理试卷
一、单项选择题（每小题2分，共20分．每小题只有一个选项是正确的）
1．（2分）关于声现象，下列说法正确的是（　　）
A．只有物体在振动，我们就能听到声音
B．声音不能在真空中传播
C．人耳听不到次声波，是因为响度太小
D．“闻其声而知其人”是根据音调来辨别的
2．（2分）下列有关光的说法正确的是（　　）
A．当人靠近平面镜时，“镜中人”变得越来越大
B．城市中的光污染是由于光发生了漫反射的缘故
C．手影和小孔成像都是由于光沿直线传播形成的
D．清晨，我们看到的地平线下的“太阳”，是由于光沿直线传播形成的
3．（2分）古代劳动人民巧妙地利用水来开山采石：冬季，在白天给石头打一个洞，再往洞里灌满水并封实，待晚上降温，水结冰后石头就裂开了。下列有关说法正确的是（　　）
A．石头裂开后密度减小
B．水结成冰后，冰的内能变大，比热容不变
C．水结冰后质量变大，体积增大而使石头裂开
D．水结冰后质量不变，体积增大而使石头裂开
4．（2分）有关“能源与可持续发展”的说法中正确的是（　　）
A．能量是守恒的，故不会有能源危机
B．能量的转移与转化具有方向性，如消耗掉的内能不能收集起来再利用，因此要节约能源
C．因水能清洁、安全，因此修建水电站利用水能发电，有百利而无一害
D．风能、水能、太阳能、核能都可以在自然界源源不断地得到，它们都是可再生能源

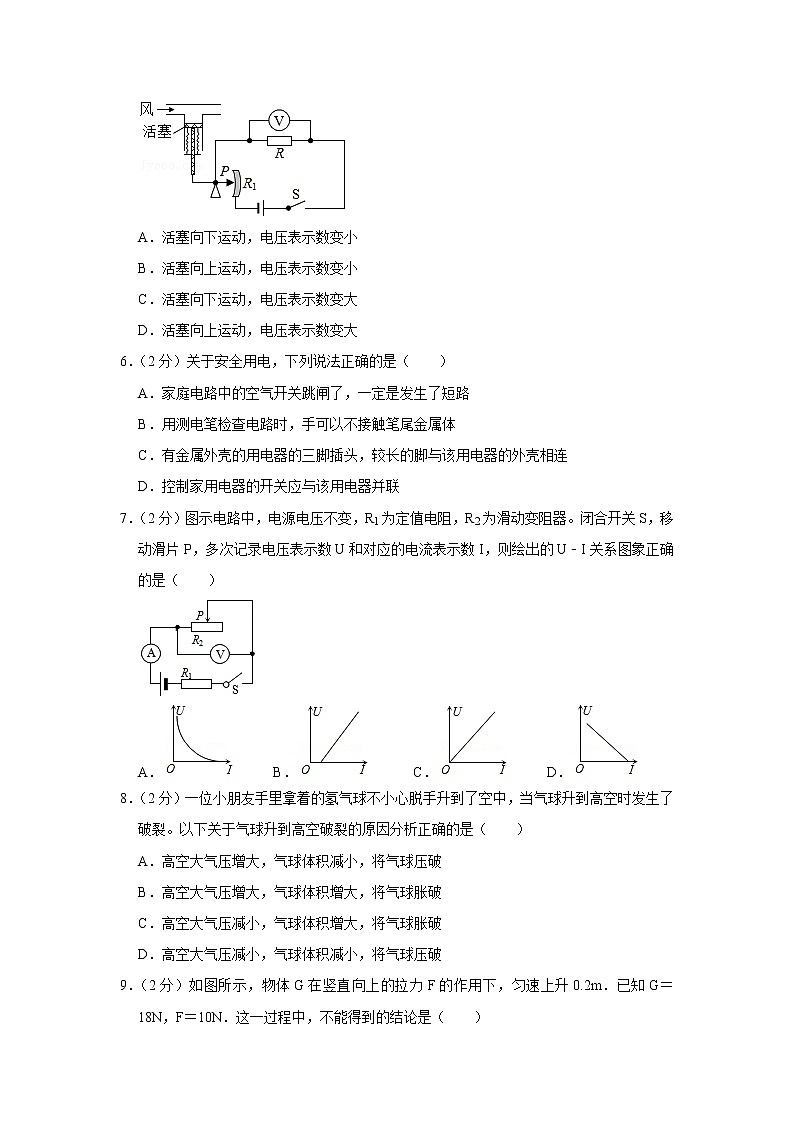

5．（2分）如图所示是一种测定风速的装置。其中风速表由电压表改装而成，R为定值电阻，R1为滑动变阻器，T型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连。当风速变大时（　　）

A．活塞向下运动，电压表示数变小
B．活塞向上运动，电压表示数变小
C．活塞向下运动，电压表示数变大
D．活塞向上运动，电压表示数变大
6．（2分）关于安全用电，下列说法正确的是（　　）
A．家庭电路中的空气开关跳闸了，一定是发生了短路
B．用测电笔检查电路时，手可以不接触笔尾金属体
C．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连
D．控制家用电器的开关应与该用电器并联
7．（2分）图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（　　）

A． B． C． D．
8．（2分）一位小朋友手里拿着的氢气球不小心脱手升到了空中，当气球升到高空时发生了破裂。以下关于气球升到高空破裂的原因分析正确的是（　　）
A．高空大气压增大，气球体积减小，将气球压破
B．高空大气压增大，气球体积增大，将气球胀破
C．高空大气压减小，气球体积增大，将气球胀破
D．高空大气压减小，气球体积减小，将气球压破

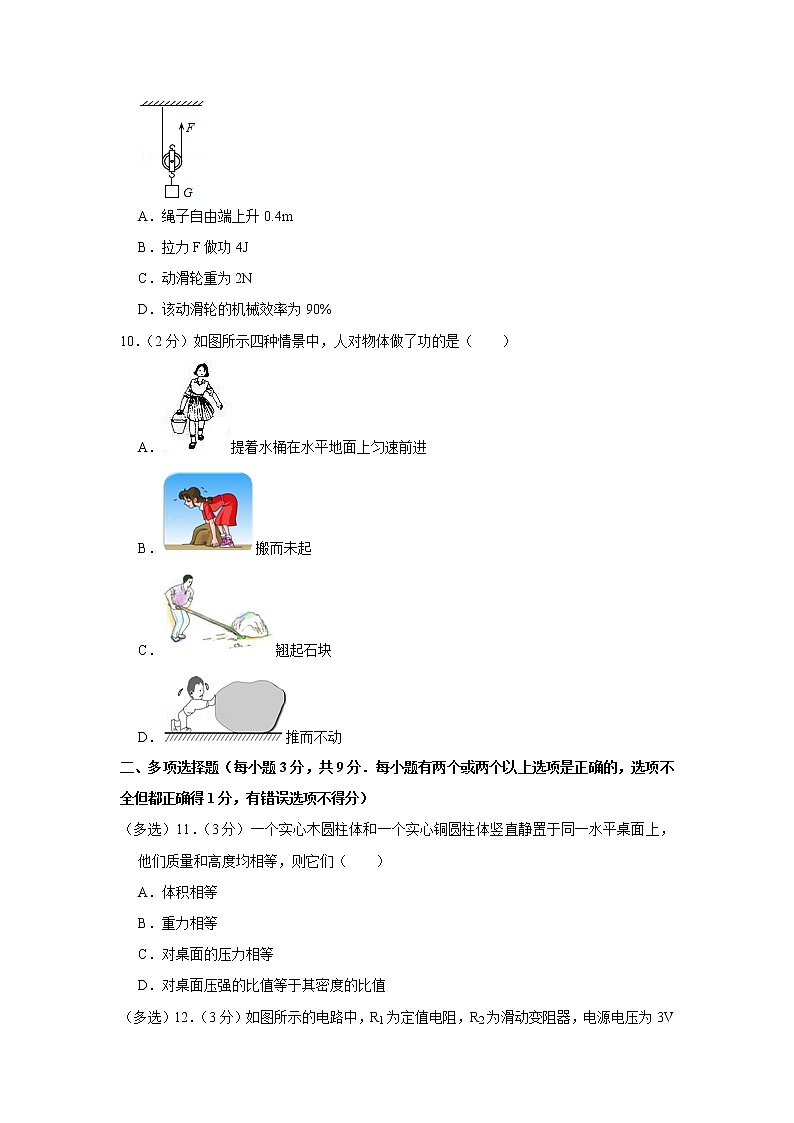

9．（2分）如图所示，物体G在竖直向上的拉力F的作用下，匀速上升0.2m．已知G＝18N，F＝10N．这一过程中，不能得到的结论是（　　）

A．绳子自由端上升0.4m
B．拉力F做功4J
C．动滑轮重为2N
D．该动滑轮的机械效率为90%
10．（2分）如图所示四种情景中，人对物体做了功的是（　　）
A．提着水桶在水平地面上匀速前进
B．搬而未起
C．翘起石块
D．推而不动
二、多项选择题（每小题3分，共9分．每小题有两个或两个以上选项是正确的，选项不全但都正确得1分，有错误选项不得分）
（多选）11．（3分）一个实心木圆柱体和一个实心铜圆柱体竖直静置于同一水平桌面上，他们质量和高度均相等，则它们（　　）
A．体积相等
B．重力相等
C．对桌面的压力相等
D．对桌面压强的比值等于其密度的比值
（多选）12．（3分）如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图所示，下列判断正确的是（　　）

A．R1的电阻为5Ω
B．滑动变阻器的最大电阻为10Ω
C．电路消耗的最大功率为1.8W
D．电路消耗的最小功率为1W
（多选）13．（3分）水的比热容比煤油的大。如图所示，隔着石棉网同时加热规格相同，分别装上质量和初温都相同的煤油和水的试管，至管内液体升温到40℃，这个过程中（　　）

A．煤油温度先升到40℃
B．同一时刻水的温度比煤油高
C．加热相同时间，水和煤油吸收的热量一样多
D．升高相同的温度，水需加热更长的时间
三、填空题（每空1分，共20分）
14．（2分）小明将一只点燃的蜡烛放在凸透镜（f＝10cm）前18cm处，光屏上得到了烛焰倒立、　 　的实像（选填“放大”“缩小”“等大”），然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，光屏上烛焰的清晰像变模糊了（如图所示）。若想在光屏上重新得到清晰的烛焰像，他可将光屏　 　凸透镜。（选填“靠近”、“远离”）。

15．（2分）小华同学用如图所示装置测量酒精热值，他在烧杯中加入300g水，调好装置后，加热使水温升高50℃，他测得此过程中消耗了6g酒精，利用酒精燃烧放出的热量与水吸收的热量相等，算得酒精热值q＝　 　J/kg，他查表得到q酒精＝3.0×107J/kg，发现两者偏差较大，你认为其中的原因可能是　 　（写出一条原因即可）。

16．（2分）山体滑坡是一种强降雨天气极易发生的自然灾害，强降雨时，由于雨水浸入，有些本来不够稳固的山体的不同地质层（板块）之间摩擦力　 　，部分山体在　 　的作用下向下滑动而导致山体滑坡。
17．（2分）如图所示的电路，电源电压为6V，灯泡L1和L2都标有“6V6W”字样，如果将S1、S2、S3分别换成电流表、电压表、电流表，则电压表的示数为　 　V；如果将Sl、S2、S3分别换成电压表、电流表、电压表，则电流表的示数为　 　A。

18．（2分）如图将未装满水且密闭的矿泉水瓶，先正立放置在水平桌面上，再倒立放置。如图所示，两次放置时，水对瓶底和瓶盖的压力分别为FA和FB，矿泉水瓶对桌面的压强分别为pA和pB，则FA　 　FB，pA　 　pB．（选填“大于”、“小于”、“等于”）

19．（2分）学校升旗仪式上，当升旗手缓缓向下拉绳子时，旗子就会徐徐上升，这是由于旗杆顶部有一个　 　滑轮，它能改变力的方向，但　 　（选填“能”或“不能”）省力。
20．（2分）在水平地面上，用50N的水平拉力拉重力为100N的小车，使小车沿水平方向前进5m，则在此过程中，拉力所做的功等于　 　J，重力所做的功等于　 　J。
21．（2分）在抗击新型冠状病毒期间，医护人员必须穿着厚厚的防护服和佩戴口罩，科研工作者在负压实验室研究疫苗，负压实验室内的压强　 　室外的大气压，新型冠状病毒　 　分子（填“是或不是”）。
22．（2分）如图所示是某研究性学习小组利用“220V 60W“的灯泡L1和“220V 15W“的灯泡L2所设计的四个电路图。当把它们分别接入同一个家庭电路时，其中有一个电路消耗的功率最大，它消耗的最大功率是　 　W，消耗功率最小的电路图是　 　。

23．（2分）在如图所示的电路中，电源电压保持不变，闭合电键S后，当滑片P向左移动时，电流表示数将　 　（选填“变大”、“变小”或“不变”）。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置，电压表的示数从小到大的顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为　 　伏。

四、探究实验题（24题8分，25题8分，26题8分，共24分．）
24．（8分）小明和小华分别利用图甲所示的相同装置探究水沸腾时温度变化的特点，当水温接近90℃时每隔0.5min记录一次温度，并绘制出了如图乙所示的水温与时间关系的图象。
（1）实验时，当看到水中有大量气泡不断上升、变大，到水面破裂开来，里面的水蒸气散发到空气中，就表明水　 　了，此时水的温度　 　（填“升高，不变，降低”）。
（2）分析图乙可知，小华将水加热至沸腾的时间明显较长，可能的原因是　 　，你能提出一条改进措施吗？　 　。
（3）小明在第9分钟撤掉酒精灯后，发现有一段时间水温依然保持不变，如图乙所示，这段时间内烧杯底部的温度　 　（选填“高于”、“等于”或“低于”）杯内水的温度，原因是　 　。
（4）若试验中98℃时水就开始沸腾了，是因为当地气压　 　标准大气压，如图甲，因为盖盖子会使水的沸点偏　 　。

25．（8分）在探究影响浮力大小因素的实验中，同学们提出了下列4种猜想：
猜想1：浮力大小与液体密度有关。
猜想2：浮力大小与物体浸入液体的体积有关。
猜想3：浮力大小与物体的形状有关。
猜想4：浮力大小与物体所受的重力有关。
（1）如图1所示，小明把一个柱状固体挂在弹簧测力计下，使它浸在液体中的体积逐渐增大，观察到弹簧测力计的读数逐渐减小。此实验说明猜想　 　是正确的。
（2）如图2所示，小明将同一石块分别浸没在水和盐水中，此实验为了验证猜想　 　。在实验中，观察到石块浸没在盐水中静止时弹簧测力计的示数小，则说明石块在盐水中受到的浮力　 　（选填“大”或“小”）。
（3）为了验证猜想3，小明将同一橡皮泥做成不同形状，先后放入水中，发现有的漂浮在水面上，有的下沉。由此得出结论：浮力的大小与物体的形状有关，请指出他的实验方法的错误：　 　。
（4）为了验证猜想4，小明将重力相同而体积不同的铁块和铝块浸没在水中，观察到所受的浮力大小不相等，由此得出结论：浮力的大小与物体的重力无关。请指出他的实验方法的错误：　 　。

26．（8分）学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干。

【实验过程】电路如图1所示，将合金丝以不同方式接入电路A，B之间，闭合S后，记录的数据如表：
连接方式
一根
两根串联
三根串联
两根并联
三根并联
电流表读数/A

0.3
0.2
1.2
1.8
回答下列问题：
（1）图2是一根合金丝接入电路时电流表的读数，请将其填入表格中。
（2）导体电阻的大小跟材料、长度、横截面积的关系。
（A）该实验的研究方法是：　 　；
（B）电阻的大小与横截面积的关系是：　 　；
（C）电阻除了与导体的上述性质有关以外，还与什么因素有关？　 　；
（3）进行多次测量的目的是　 　；
（4）此实验也可以得出电流与电阻的关系是：　 　；
（5）用上述合金材料制成长1m，横截面积1mm2的电阻丝的阻值为1ῼ，而实验中所用合金丝的横截面积为0.5mm2，则一根合金丝的电阻为　 　ῼ，长度为　 　m。
五、分析与交流题（每小题5分，共10分）
27．（5分）新华社海南文昌3月16日电16日21时34分，我国在中国文昌航天发射场组织实施长征七号改中型运载火箭首次飞行任务，火箭飞行出现异常，发射任务失利，后续将组织专家对故障原因进行调查分析，长征七号改中型运载火箭的设计制造主要用于地球同步轨道卫星的发射，此次发射任务搭载了一颗“技术验证卫星﹣6”，据说对国家安全具有战略意义，此次发射计划是要把它送入36000公里高的地球同步转移轨道。
作为一个新型火箭的首飞，失败并不是什么大不了的事，没有一个国家的火箭发射是100%成功的，何况这是首飞。期待专家组尽快找到原因，加以改进，期待下一次的发射成功。
（1）作为地球同步卫星，卫星会绕地球高速转动，那么卫星与地球之间是相对运动的还是相对静止的？
（2）卫星由近地点向远地点运动时是　 　能转化　 　能。
（3）火箭发射后机械能守恒吗？为什么？
28．（5分）中国的茶文化
“寒夜客来茶当酒，竹炉汤沸火初红，寻常一样窗前月，才有梅花便不同”。沐浴着如酒、如月、如梅的茶香，修身养性的民族生生不息。中国的历史有多长，中国的茶就有多香。茶文化中有许多的物理知识，你知道吗？例如：
（1）用沸水才能很快泡出茶香、茶色，这是因为温度越高，　 　现象越明显；
（2）茶壶的壶嘴与壶身，构成一个　 　；
（3）冬天，揭开刚泡好茶的杯盖，看见有“白气”冒出，这是由于水蒸气遇冷　 　形成的。（填一物态变化名称）

六、综合与应用题（29题8分，30题9分，共17分）
29．（8分）如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1＝30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加力F2时，合金块对地面的压强为1.2×103Pa．（OB＝3OA，g取10N/kg）
（1）画出F2的力臂。
（2）求合金块的质量。
（3）求F2的大小。

30．（9分）小刚设计了一种小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，温度较低时，则需要加热。电源电压为72V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“200Ω 3A”的字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡上标有“12V 3W”的字样。
（1）灯泡正常工作时的电流是多大？
（2）闭合S，断开S1、S2，灯泡正常工作，求R1的阻值。
（3）S、S1、S2均闭合时，求R2上消耗电功率的最小值和最大值。


2019-2020学年黑龙江省齐齐哈尔市甘南县九年级（下）期中物理试卷
参考答案与试题解析
一、单项选择题（每小题2分，共20分．每小题只有一个选项是正确的）
1．【解答】解：A、振动的物体都能够发声，但是频率不同，不是所有频率的声音都能听到，故A错误；
B、声音的传播需要介质，声音不能在真空中传播，故B正确；
C、人耳听不到次声波，是因为次声波的频率小于20Hz，人们听不见，故C错误；
D、不同发声体的材料、结构不同，发出声音的音色就不同。所以“闻其声而知其人”是根据音色去辨别的，故D错误。
故选：B。
2．【解答】解：
A、由平面镜成像特点可知，不管是远离平面镜还是靠近时，平面镜中的像不会改变，故A错误。
B、城市中的光污染是由于高楼大厦的玻璃幕墙造成的光污染是由于光的镜面反射引起的，故B错误。
C、光被手遮挡后，在后边形成一个黑色的区域，叫做影子，光在空气中沿直线传播，在小孔后的光屏上形成一个清晰的、倒立的实像，都属于光的直线传播，故C正确。
D、太阳还在地平线以下，我们就看见了它，是因为太阳光经过不均匀的大气层发生折射形成的，故D错误。
故选：C。
3．【解答】解：
A、密度是物质的一种特性，同种物质的质量与体积的比值相同，它不随物体自身的质量或体积的变化而变化。此选项错误；
B、水结冰后，状态改变，所以比热容改变；同时放出热量，所以内能减少。此选项错误；
C、D、质量是物体本身的属性，与状态无关，所以水结成冰后，质量不变，但密度减小，根据公式ρ＝得，V＝，所以体积变大，使石头裂开。选项C错误，选项D正确。
故选：D。
4．【解答】解：
A、能量在使用中发生转化和转移，总量是不会变化的，但能源不是取之不尽用之不竭的，也会发生危机。故A错误；
B、能量转化和转移过程是具有方向性。故B正确；
C、修筑拦河坝建造水电站也会对沿河的水域环境造成影响，给河流通航造成影响等，因此不利影响也是存在的，故C错误；
D、核能中的核燃料用完后也不能重复使用，故属于不可再生能源，故D错误。
故选：B。
5．【解答】解：
当风速变大时，活塞上方气压变小，活塞向上移动，即杠杆的左端上升，则杠杆的右端下降（滑片下移），
所以，滑动变阻器接入电路的电阻变小，电路中的总电阻变小，
根据欧姆定律可知，电路中电流变大，定值电阻两端电压变大，
电压表（风速表）示数变大，ABC错误，D正确。
故选：D。
6．【解答】解：A、空气开关跳闸的基本原因是：所带负荷超限了。一般情况是短路或负荷过重。故A错误；
B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故。故答案B错误。
C、有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连，再通过三孔插座与地线相连，可防止因外壳漏电而触电，故C正确；
D、控制家用电器的开关应与该用电器串联。故D错误；
故选：C。
7．【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，
因串联电路中总电压等于各分电压之和，
所以，由I＝可得，R2两端的电压：
U2＝U﹣IR1，
由表达式可知，电压表的示数U2与电流表的示数I是一次函数，且电压表的示数随电流表的示数增大而减小，
由选项可知，ABC不符合，D符合。
故选：D。
8．【解答】解：大气压随着高度的增加而减小，当气球升到高空时，外界的气压减小，内部气压大于外部气压，气球体积增大，将气球胀破。
故选：C。
9．【解答】解：由图示可知，滑轮承重绳子的有效股数n＝2，
A、绳子自由端上升的高度s＝nh＝2×0.2m＝0.4m，故A正确；
B、拉力的功W＝Fs＝10N×0.4m＝4J，故B正确；
C、如果不考虑摩擦力，则F＝，则G滑轮＝nF﹣G＝2×10N﹣18N＝2N，实际上滑轮是存在摩擦的，因此滑轮的重力小于2N，故C错误；
D、有用功W有＝Gh＝18N×0.2m＝3.6J，滑轮的效率η＝×100%＝×100%＝90%，故D正确；
本题选择错误的，故选：C。
10．【解答】解：A、提着水桶前进，人给水桶一个向上的力，而水桶在水平方向上通过了距离，没有在力的方向上通过距离，所以没有做功。故A错误。
B、人给石头一个向上的力，但石头没有移动距离，有力无距离，所以没有做功。故B错误。
C、人通过杠杆给石块一个上的力，石块被撬起，即在力的方向上通过了距离，所以此时人对石块做了功。故C正确。
D、人给石头一个水平方向上的力，但石头没有移动距离，有力无距离，所以没有做功。故D错误。
故选：C。
二、多项选择题（每小题3分，共9分．每小题有两个或两个以上选项是正确的，选项不全但都正确得1分，有错误选项不得分）
11．【解答】解：A、由ρ＝可知，V＝，两圆柱体的质量m相等，ρ铜＞ρ木，则V铜＜V木，故A错误；
B、两圆柱体质量m相等，由G＝mg可知，它们的重力相等，故B正确；
C、圆柱体对水平桌面的压力等于其重力，两圆柱体重力相等，它们对桌面的压力相等，故C正确；
D、实心圆柱体对水平桌面的压强：p＝＝＝＝＝ρgh，两圆柱体高度h相同，对桌面压强的比值等于其密度的比值，故D正确；
故选：BCD。
12．【解答】解：由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）当滑动变阻器接入电路中的电阻为0时，只有R1工作，电路中的电流最大，
由图乙可知I1＝0.6A，
由I＝可得，R1的电阻：
R1＝＝＝5Ω，故A正确；
电路消耗的最大功率：
P总大＝UI1＝3V×0.6A＝1.8W，故C正确；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由图乙可知，I2＝0.2A，U2＝2V，
则滑动变阻器的最大阻值：
R2＝＝＝10Ω，故B正确；
电路消耗的最小功率：
P总小＝UI2＝3V×0.2A＝0.6W，故D错误。
故选：ABC。
13．【解答】解：A、水的比热容比煤油的大，质量相同的水和煤油相比，煤油吸收的热量少，需要的加热时间短，煤油先升高到40℃，故A正确；
B、由图可知，用同一个酒精灯加热，两试管的规格相同，则在相同的时间内，水和煤油吸收的热量相同，但水的比热容比煤油的大，水和煤油的质量相同，水升高的温度值小，故B错误；
C、用同一个酒精灯加热，两试管的规格相同，则在相同的时间内，水和煤油吸收的热量相同，故C正确；
D、水的比热容比煤油的大，质量相同的水和煤油相比，升高相同的温度，水吸收的热量多，需要的加热时间长，故D正确。
故选：ACD。
三、填空题（每空1分，共20分）
14．【解答】解：（1）凸透镜焦距为10cm，将烛焰放在距离凸透镜18cm处，物距2f＞u＞f，此时成倒立放大的实像；
（2）将远视眼镜片放在蜡烛和凸透镜之间，经过凸透镜的光线会比原来提前会聚成像，所以将光屏靠近凸透镜，才能在光屏上重新得到清晰的像。
故答案为：放大；靠近。
15．【解答】解：（1）水的质量m＝300g＝0.3kg，
水吸收的热量：Q吸＝cm水△t＝4.2×103J/（kg•℃）×0.3kg×50℃＝6.3×104J；
酒精的质量m酒精＝6g＝0.006kg，
若酒精燃烧放出的热量与水吸收的热量相等，则Q放＝Q吸＝6.3×104J；
酒精的热值：q酒精＝＝＝1.05×107J/kg；
（2）计算得到的酒精的热值比酒精的实际热值q酒精＝3.0×107J/kg小得多，原因是：酒精燃烧时不一定完全燃烧，酒精燃烧时释放的热量不能完全被水吸收等。
故答案为：1.05×107；酒精没有完全燃烧（或酒精燃烧时释放的热量不能完全被水吸收）。
16．【解答】解：强降雨时，由于雨水浸入，有些本来不够稳固的山体的不同地质层（板块）之间渗入水，使得接触面变光滑，摩擦力变小，部分山体在重力的作用下向下滑动而导致山体滑坡。
故答案为：变小；重力。
17．【解答】解：
（1）如果将S1、S2、S3分别换成电流表、电压表、电流表，电路图如图所示：

此时两灯并联，电压表测电源电压，所以电压表示数为6V；
（2）如果将Sl、S2、S3分别换成电压表、电流表、电压表，电路图如图所示：

此时两灯串联，电流表测电路中电流，
由P＝UI灯泡正常发光电流I＝＝＝1A，
因为两灯规格相同，所以两灯电阻相同，根据串联电路的分压原理知两灯分得电压也相同，所以两灯电压均为3V，
此时灯泡电压为额定电压的，由欧姆定律可知此时通过灯泡电流也为额定电流的，故电流表示数为I＝×1A＝0.5A。
故答案为：6；0.5。
18．【解答】解：
（1）正放时，瓶子中的水柱是粗细相同的，瓶子底部受到的压力等于瓶中水的重力；倒放时，瓶子中的水柱上面粗，下面细，瓶盖受到的压力小于瓶中水的重力；瓶中水的重力是一定的，所以正放时水对瓶底的压力大于倒放时水对瓶盖的压力，即FA＞FB；
（2）倒放和正放相比，对桌面的压力不变，但受力面积变小，由p＝可知矿泉水瓶对桌面的压强变大，即pA＜pB。
故答案为：大于；小于。
19．【解答】解：根据生活经验可知：旗杆顶部的定滑轮只能改变力的方向，而不能省力。
故答案为：定；不能。
20．【解答】解：拉力做的功：
W＝Fs＝50N×5m＝250J；
小车在水平地面上前进，在重力方向上没有移动距离，重力做功为0J。
故答案为：250；0。
21．【解答】解：（1）“负压”是指室内的气压低于室外的气压，故负压实验室内的压强小于室外的大气压；
（2）新型冠状病毒属于微生物，不是分子。
故答案为：小于；不是。
22．【解答】解：灯泡L1的电阻R1＝＝≈807Ω，灯泡L2的电阻R2＝＝≈3227Ω，
串联后的总电阻R串＝R1+R2＝807Ω+3227Ω＝4034Ω，并联后的总电阻R并＝＝≈646Ω，
电源电压相等，根据公式P＝可知，电路电阻越小。消耗的功率就越大，电阻越大，消耗的功率越小，所以串联后的电阻最大，丙图消耗的功率最小，并联后的电阻最小，丁图消耗的功率最大，丁图中消耗的功率P＝60W+15W＝75W。
故答案为：75；丙。
23．【解答】解：电阻和滑动变阻器是串联，电压表测滑动变阻器的电压，当滑片向左移动时，滑动变阻器连入电路的电阻变小，由欧姆定律知，电路中的电流会电阻的变小而变大，由U＝IR知，定值电阻R的电压变大，而串联电路中的总电压等于各用电器的电压之和，故滑动变阻器上的电压变小，即V的示数变小，且在a时示数是最小，在d时的示数最大，故图示b位置时电压表示数应为 2伏。
故本题答案为：变大；2。
四、探究实验题（24题8分，25题8分，26题8分，共24分．）
24．【解答】解：（1）当水沸腾时，水中形成大量的气泡上升，变大，破裂开来，里面的水蒸气散发到空气中；就表明水沸腾了，水沸腾时，不断吸收热量，温度保持不变。
（2）由图象可知，两人使用的水的初温相同，小华加热时间长，可能是小华用的水的质量比小明的大；改进措施：减少水的质量；
（3）撤掉酒精灯后，发现有一段时间水温依然保持不变，酒精灯加热时，铁圈和石棉网的温度升高，高于水的温度，移开酒精灯时，水还会从铁圈和石棉网吸收热量，继续沸腾，这段时间内烧杯底部的温度高于杯内水的温度。
（4）烧杯中水98℃就沸腾，此时水的沸点低于标准大气压下的沸点100℃，所以当地的大气压小于标准大气压；
如图甲，因为盖盖子会使烧杯内气压增大，水的沸点偏高。
故答案为：（1）沸腾；不变；（2）水的质量大；减少水的质量；（3）高于石棉网余热温度高于沸点；（4）小于；高。
25．【解答】解：（1）把一个柱状固体挂在弹簧测力计下，使它浸在液体中的体积逐渐增大，观察到弹簧测力计的读数逐渐变小，根据称量法测浮力可知，固体受到的浮力逐渐增大，此实验说明：物体受到的浮力与物体排开液体的体积有关，此实验说明了猜想2是正确的；
（2）由图2所示实验可知，将同一块石头浸没在水和盐水中，石块排开液体的体积相同而液体密度不同，可以探究浮力与液体密度的关系，此实验可以验证猜想1。
物体浸入液体时受到的浮力：F浮＝G﹣F，物体的重力G一定，测力计示数F越小，物体受到的浮力F浮越大；在图2所示实验中，观察到石块浸没在盐水中静止时弹簧测力计的示数小，则说明石块在盐水中所受浮力大。
（3）探究浮力与物体形状是否有关，应控制物体排开液体的体积相同、液体密度相同而形状不同，小明将同一个橡皮泥做成不同的形状，先后放入水中，发现有的漂浮在水面上，有的下沉，他在实验中没有控制橡皮泥浸入液体的体积相同，因此得出的结论是错误的；
（4）探究浮力大小是否与物体的重力有关，应控制物体排开液体的体积相同、液体的密度相同而物体的重力不同，小明将重力相同而体积不相同的铁块和铝块浸没在水中，由于他没有控制物体浸入液体的体积相同、没有改变重力的大小，因此他的结论是错误的；
故答案为：（1）2；（2）1；大；（3）没有控制橡皮泥浸入水中的体积相同；（4）没有控制物体浸入液体的体积相同，没有改变重力的大小。
26．【解答】解：
（1）根据表格中的特点，串联的电阻越多，电阻越大，电流表的示数越小；并联的电阻越多，电阻越小，电流越大，所以串联一根电阻丝时，电路中的电流应大于两根电阻丝串联时的电流0.3A，并小于两根电阻丝并联时的电流1.2A，所以图乙中电流表的量程为0～3A，分度值为0.1A，示数为0.6A；
记录的数据如表：
实验次数
1
2
3
4
5
连接方式
一根
两根串联
三根串联
两根并联
三根并联
电流表读数/A
0.6
0.3
0.2
1.2
1.8
（2）（A）影响电阻大小的因素有多个，物理学中对于多因素的问题，常常采用控制变量法，把多因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决；
（B）根据表格数据知，三根并联的横截面积最大，电流最大，说明电阻最小，所以得出：在材料和长度相同，导体的电阻跟横截面积成反比；
（C）影响导体电阻大小的因素是导体的材料、长度、横截面积和温度；由题意知导体的电阻与导体的材料、横截面积和长度有关，所以还可能与温度有关；
（3）本实验进行多次测量的目的是寻找普遍规律；
（4）根据串联电路电阻的规律知串联电路的总电阻大于任何分电阻，并联电路的总电阻小于任何分电阻，所以由表格数据知在电源电压一定时，电阻串联，电流小，且串联的电阻丝的根数越多，电流越小，说明电阻越大；并联电阻，电流大，且并联的电阻丝根数越多，电流越大，说明电阻越小，综合分析可以得出在电压一定时，通过导体电流与电阻成反比；
（5）根据电阻与导体的长度和横截面积的关系，对与上材料相同的导体，电阻值可记为R＝×1Ω•mm2/m；
由R＝可知，一根合金丝的导体电阻为R＝＝＝2.5Ω；
代入上面关系式：2.5Ω＝×1Ω•mm2/m
解得L＝1.25m。
故答案为：（1）0.6；
（2）（A）控制变量法，（B）材料和长度相同，导体的电阻跟横截面积成反比；
（C）温度；（3）使结论具有普遍性；
（4）电压一定时，通过导体电流与电阻成反比；（5）2.5；1.25。
五、分析与交流题（每小题5分，共10分）
27．【解答】解：
（1）地球同步卫星绕地球高速转动时，卫星与地球之间的相对位置没有变化，故它们是相对静止的。
（2）卫星从近地点运动到远地点的过程中，卫星的质量不变，速度不断减小，动能不断变小，与地球的相对高度不断增大，重力势能不断增大，所以，该过程中是动能转化为重力势能。
（3）火箭发射后机械能不守恒；因为火箭发射后燃气对火箭做功，还要克服摩擦力做功，会有一部分机械能转化为内能，所以火箭的机械能不守恒。
答：（1）卫星与地球之间是相对静止的。
（2）动；重力势。
（3）不守恒；因为火箭发射后燃气对火箭做功，还要克服摩擦力做功，会有一部分机械能转化为内能。
28．【解答】解：（1）用沸水才能很快泡出茶香、茶色，这是因为温度越高，分子运动越剧烈，扩散越快。
（2）茶壶的壶嘴与壶身，构成一个连通器；
（3）壶嘴会冒“白气”，这些白气是由壶嘴冒出的水蒸气变成的小液滴，故是液化形成的。
故答案为：（1）扩散；（2）连通器；（3）液化；
六、综合与应用题（29题8分，30题9分，共17分）
29．【解答】解：（1）延长力F2的作用线，然后过支点O向力的作用线引垂线段OC，即为其力臂L2，如图所示：

（2）在B点施加力F1＝30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0。
对合金块进行受力分析可知，此时合金块受到竖直向下的重力和细绳对它竖直向上的拉力，并且这两个力是一对平衡力；
根据杠杆平衡条件F1L1＝F2L2可得：G•OA＝F1OB，即G•OA＝30N•3OA，
解得G＝90N，
合金块的质量：m＝＝＝9kg；
（3）从图中可以看出，△OCB为直角三角形，而直角三角形30°角所对的直角边等于斜边的一半，故拉力F2的力臂L2＝OB，
撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa，对合金块进行受力分析可知，此时合金块受重力、绳子向上的拉力及地面对它的支持力，如图所示：

则FA+FN＝G；
合金块对地面的压力：F＝pS＝1.2×103Pa×0.1m×0.1m＝12N；
压力与地面对合金块的支持力是一对相互作用力，大小相等，则FN＝F＝12N；
所以，FA＝G﹣FN＝90N﹣12N＝78N，
根据杠杆平衡条件可得F2L2＝FAOA，即F2•OB＝78N•OB，
解得F2＝52N。
答：（1）见解答图。
（2）合金块的质量为9kg。
（3）F2的大小为52N。
30．【解答】解：（1）∵UL＝12V，PL＝3W，
∴灯泡L正常工作时的电流为：IL＝＝＝0.25A。
（2）闭合S，断开S1、S2，灯泡L与电阻R1串联，而此时灯泡正常工作，
则此时灯泡两端的电压为UL＝12V，而电源电压为U＝72V，
∴电阻R1两端的电压为：U1＝U﹣UL＝72V﹣12V＝60V，
灯泡L灯泡L正常工作时的电流为0.25A，此时电路中的电流为0.25A，
∴电阻R1的阻值为：R1＝＝＝240Ω。
（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2并联，电源电压为U＝72V，
则U1＝U2＝U＝72V，
而滑动变阻器的最大电阻为R大＝200Ω，
∴R2消耗电功率的最小值为：P小＝＝＝25.92W。
电阻R1的阻值为240Ω，而U1＝U2＝U＝72V，
∴此时通过R1的电流为：I1＝＝＝0.3A，
电流表A1测通过电阻R1的电流，电流表A2测干路中的总电流，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，
∴通过R2的最大电流为：I2＝I﹣I1＝3A﹣0.3A＝2.7A，
R2消耗电功率的最大值为：P大＝UI2＝72V×2.7A＝194.4W。
答：（1）灯泡正常工作时的电流是0.25A。
（2）闭合S，断开S1、S2，灯泡正常工作，电阻R1的阻值为240Ω。
（3）S、S1、S2均闭合时，R2上消耗电功率的最小值为25.92W、最大值为194.4W。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/11/8 10:13:42；用户：黄绍豪；邮箱：15778348456；学号：22306196
