一.选择题（共17小题）
1．根据欧姆定律可以得到公式R＝，关于这个公式的下列说法中，正确的是（　　）
A．同一导体的电阻与加在它两端的电压成正比
B．同一导体两端的电压增大，通过它的电流也增大，电压与电流的比值不变
C．导体两端电压为零时，导体的电阻也为零
D．电阻大的电路中，电流一定小
2．小明将两根镍铬合金丝甲、乙串联在同一电路中，已知甲和乙等长，乙粗些。如果甲、乙两端的电压分别为U甲和U乙，通过的电流分别为I甲和I乙，则（　　）
A．U甲＜U乙，I甲＝I乙 B．U甲＝U乙，I甲＜I乙
C．U甲＞U乙，I甲＝I乙 D．U甲＞U乙，I甲＜I乙
3．如图所示的四个电路中，电源及各灯泡规格均相同。当开关闭合时，电流表读数最大的是（　　）
A．只有甲 B．只有乙 C．甲和丙 D．甲和丁
4．如图所示的电路中，电源电压恒定，当开关S闭合，甲、乙两表为电压表时，两表读数之比为5：1，则（　　）

A．R1与R2的阻值之比为5：1
B．R1与R2的电压之比为1：4
C．当开关S断开，甲、乙两表为电流表时，两表的读数之比为1：5
D．当开关S断开，甲、乙两表为电流表时，两表的读数之比为4：5
5．把一个标有“10V 1A”的灯泡和另一个标有“15V 0.8A”的灯泡串联起来，要使其中的一只灯泡正常发光，不考虑温度对灯丝电阻的影响，加在电路两端的最大电压是（　　）
A．10V B．15V C．23V D．25V

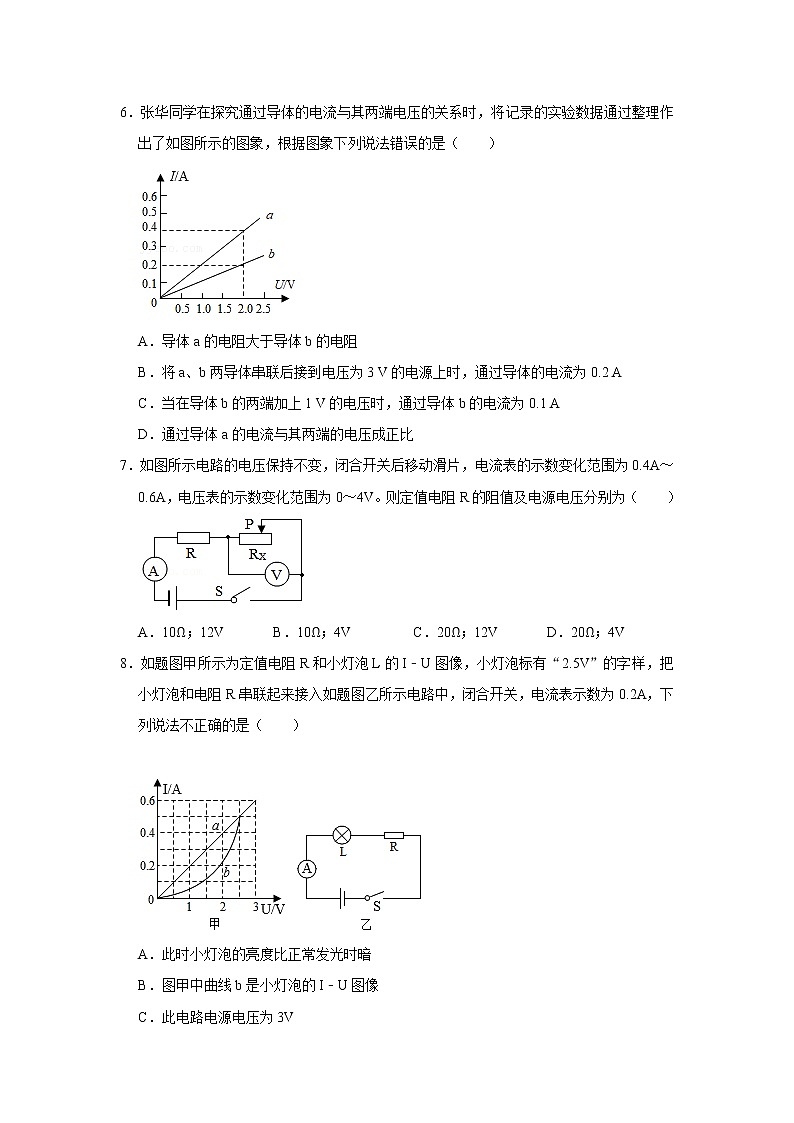

6．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象下列说法错误的是（　　）

A．导体a的电阻大于导体b的电阻
B．将a、b两导体串联后接到电压为3 V的电源上时，通过导体的电流为0.2 A
C．当在导体b的两端加上1 V的电压时，通过导体b的电流为0.1 A
D．通过导体a的电流与其两端的电压成正比
7．如图所示电路的电压保持不变，闭合开关后移动滑片，电流表的示数变化范围为0.4A～0.6A，电压表的示数变化范围为0～4V。则定值电阻R的阻值及电源电压分别为（　　）

A．10Ω；12V B．10Ω；4V C．20Ω；12V D．20Ω；4V
8．如题图甲所示为定值电阻R和小灯泡L的I﹣U图像，小灯泡标有“2.5V”的字样，把小灯泡和电阻R串联起来接入如题图乙所示电路中，闭合开关，电流表示数为0.2A，下列说法不正确的是（　　）


A．此时小灯泡的亮度比正常发光时暗
B．图甲中曲线b是小灯泡的I﹣U图像
C．此电路电源电压为3V
D．此时小灯泡的灯丝电阻为5Ω

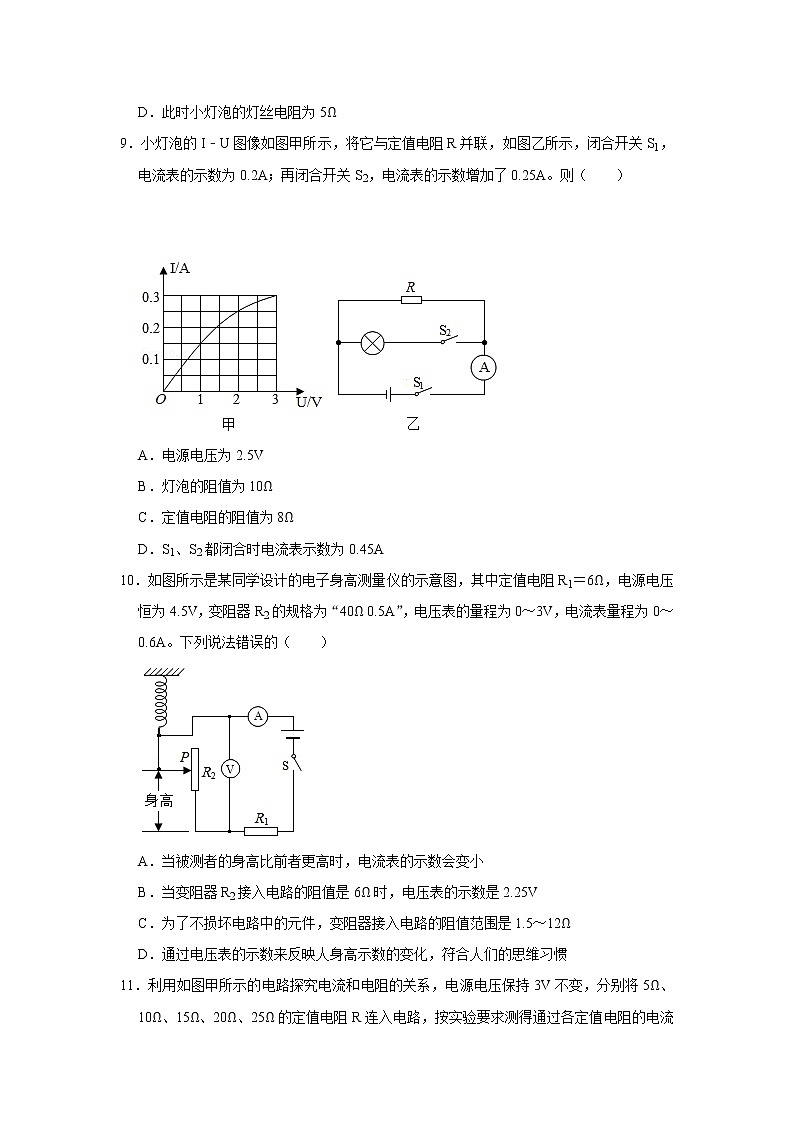

9．小灯泡的I﹣U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A。则（　　）



A．电源电压为2.5V
B．灯泡的阻值为10Ω
C．定值电阻的阻值为8Ω
D．S1、S2都闭合时电流表示数为0.45A
10．如图所示是某同学设计的电子身高测量仪的示意图，其中定值电阻R1＝6Ω，电源电压恒为4.5V，变阻器R2的规格为“40Ω 0.5A”，电压表的量程为0～3V，电流表量程为0～0.6A。下列说法错误的（　　）

A．当被测者的身高比前者更高时，电流表的示数会变小
B．当变阻器R2接入电路的阻值是6Ω时，电压表的示数是2.25V
C．为了不损坏电路中的元件，变阻器接入电路的阻值范围是1.5～12Ω
D．通过电压表的示数来反映人身高示数的变化，符合人们的思维习惯
11．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图像，则下列判断正确的是（　　）

A．实验中电压表的示数保持1V不变
B．当R的电阻为10Ω时，通过R的电流为0.2A
C．电压一定时，电阻和电流成正比
D．将R从5Ω换成10Ω后，应将滑片向右移
12．油箱内的油量表是由电流表或电压表改装而成的。当油箱内的油量减少时，油量表示数随之减小，且示数均匀变化；当油量为零时，油量表的零刻度与电表的零刻度重合。以下可以实现上述功能的是（　　）
A．
B．
C．
D．
13．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。一段时间后，发现电路中至少有一个电表的示数变大，若故障发生在电阻R1、R2上，其他元件仍保持完好，下列说法正确的是（　　）

A．可能是R1短路，且只有电流表示数变大
B．可能是R2短路，且两表示数均变大
C．可能是R2断路，且两表示数均变大
D．将R1、R2位置互换，若电压表示数变大，则一定是R2短路
14．如图所示，电源电压恒为6V，定值电阻R1的阻值为10Ω，滑动变阻器R3的最大阻值为20Ω，下列说法正确的是（　　）

A．S1闭合，S2断开，滑片从a端移到b端过程中，电压表的示数逐渐减小
B．S1闭合，S2断开，滑片从a端移到b端过程中，电流表的示数最小值为0.3A
C．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R2的阻值为6.67Ω
D．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R1、R2消耗的电功率之比为2：1
15．如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（　　）

A．电流表A1示数变小，电压表V示数不变
B．电流表A示数变大，灯泡亮度变亮
C．电压表V示数与电流表A1示数的比值不变
D．电压表V示数与电流表A和A1示数之差的比值不变
16．如图所示，小宁利用该实验电路测量未知电阻Rx的阻值。电源两端电压不变。当只闭合开关S1，电压表示数为U1；当再闭合开关S2，电压表示数为U2。下列四个选项中，Rx的表达式正确的是（　　）

A． B．
C． D．
17．如图的电路图，电源电压恒为30V，定值电阻R2＝40Ω，R3＝30Ω，滑动变阻器R1的规格为“80Ω 1A”，电流表A1的量程为0～3A，电流表A2的量程为0～0.6A，电压表的量程为0～15V．下列说法不正确的是（　　）

A．只闭合开关S，R1和R3串联，将滑片P从a端滑至中点，电路中电流变大
B．只闭合开关S、S3，调节滑片P的位置并保证电路安全，则R1两端电压的范围是12V～15V
C．只闭合开关S、S1、S2，调节滑片P的位置并保证电路安全，则R1接入电路的阻值范围是30Ω～80Ω
D．只闭合开关S、S1、S2，调节滑片P在R1的a端，此时电流表A1的示数为1.125A
二.多选题（共2小题）
（多选）18．小欣同学在做“探究串联电路中电压的规律”实验时，连接了如图的电路，闭合开关后，发现两灯均不亮。小欣同学用电压表检查该电路的故障，测量结果如表格。若电路中仅有一处发生故障，下列说法正确的是（　　）

位置
AB
BC
CD
AC
AD
电压/V
0
3
0

3

A．根据表格数据可知发生故障的位置可能为L1灯，该故障为短路
B．根据表格数据可知发生故障的位置可能为L2灯，该故障为断路
C．根据表格数据可知发生故障的位置可能为开关S，该故障为断路
D．根据表格数据可知，表中AC两点的测量结果为3V
（多选）19．如图所示，电源电压不变。下列说法正确的是（　　）

A．同时闭合开关S1和S3，则R2被短路
B．开关都闭合，则电压表测量R1两端电压
C．仅闭合开关S1，则R1和R2串联；将滑片P向左移动，电流表示数变大
D．开关都闭合，将滑片P向左移动，灯泡L亮度不变
三.填空题（共4小题）
20．如图所示，小明家电能表的示数为 　 　kW•h；若该电能表的转盘在5min内转了300转，则这段时间内小明家中用电器消耗的电能为 　 　J。

21．如图所示，甲电路中热敏电阻的阻值随温度的升高而减小，R是一个定值电阻，闭合开关S，当环境温度发生变化时，两电表的示数间的变化关系如图乙所示，当环境温度降低时，电压表示数将 　 　（变大/不变/变小），电源电压U＝　 　V，R＝　 　Ω。

22．如图甲所示电路，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是　 　V，定值电阻R的阻值是　 　Ω，滑动变阻器的最大阻值为　 　Ω。

23．如图所示，开关S闭合后，灯L1、L2都能发光，则甲是 　 　（选填“电压表”或“电流表”），若开关S断开后，灯L1、L2都能发光，且甲、乙两表的示数之比为4：3，则L1、L2电阻之比为 　 　。

四.实验探究题（共2小题）
24．在探究通过导体的电流与导体两端电压的关系时，小明设计了如图甲所示电路。电源电压为3V且保持不变，R为定值电阻。

（1）连接电路时，开关应处于 　 　状态；闭合开关前滑动变阻器的滑片P应处于 　 　处。
（2）闭合开关S，发现电压表示数接近3V，电流表指针几乎不偏转，移动滑片P的过程中，两表示数均无变化。已知导线、仪表均完好，且接触良好，则故障原因是 　 　。
（3）排除故障后，闭合开关S。小明改变电阻R两端的电压，进行了多次实验，实验数据记录如下表。
实验次数
1
2
3
4
电压表示数U/V
1.0
1.5
2.0
2.5
电流表示数I/A
0.10
0.15
0.20
0.25
①请根据表中数据，在图乙中用描点法画出导体中的电流I与导体两端电压U的关系图象。
②分析数据可得：当导体电阻一定时，导体中的电流与导体两端的电压成 　 　。
（4）在此实验中改变电阻R两端的电压是通过改变 　 　来实现的。
（5）此实验中多次测量寻找普遍规律的目的与下面的 　 　（选填“A”或“B”）实验中多次测量的目的相同。
A.探究电流与电阻的关系
B.测量未知电阻的阻值
25．小明用如图甲所示的电路来测量标有“2.5V”字样的小灯泡的电阻，电源电压为6V。小灯正常工作时的电阻大约为10Ω。现有规格分别为“10Ω 1A”和“20Ω 0.5A”各一个。

（1）为完成实验，应该选取规格为“　 　”的滑动变阻器。
（2）该实验原理为 　 　。
（3）请用笔画线代替导线，完成图甲中电路的连接（要求滑片P向右移动时小灯泡变暗）。
（4）电路连接完成后，闭合开关，移动滑片，发现电压表、电流表有较大示数且示数不发生变化，其故障可能是 　 　（填字母）。
A.小灯泡被短接
B.小灯泡断路
C.滑动变阻器断路
D.滑动变阻器被短接
（5）排除故障后，移动滑动变阻器滑片改变小灯泡两端的电压，记录多组对应的电流，并在坐标上作出I﹣U关系图像，如图丙所示。图乙是电压表示数为2.5V时电流表的示数，为 　 　A，小灯泡正常发光时的电阻是 　 　Ω（结果保留一位小数），小明发现I﹣U关系图像是一条曲线，原因是 　 　。
（6）小明在测量未知电阻Rx的阻值实验过程中，从实验室拿来一只最大阻值为R的滑动变阻器，设计了如图丁所示的实验电路，分别按如下步骤进行实验：
①闭合开关S，调节滑片位于最左端时，读出电流表的示数为I1；
②闭合开关S，调节滑片位于最右端时，读出电流表的示数为I2；
③未知电阻的阻值：Rx＝　 　（用已知量和测出的量表示）。
五.计算题（共1小题）
26．如图所示的电路中，电源电压为18V保持不变，电阻R1的阻值为10Ω，滑动变阻器标有“50Ω 1A”字样，电流表所选的量程为0～3A，电压表量程是0～15V。闭合开关S1、S2，滑片在最左端时，电流表的示数是2.3A；闭合开关S1，断开S2，调节滑片后，电流表的示数是0.9A。求：
（1）R2的阻值；
（2）当闭合开关S1，断开S2时，滑动变阻器R3连入电路的阻值范围。


2022-2023学年河北省邯郸十一中九年级（上）期中物理试卷
参考答案与试题解析
一.选择题（共17小题）
1．【解答】解：
AC、因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关，故AC错误；
B、同一导体的电阻不变，由R＝可知，同一导体两端的电压增大，通过它的电流也增大，但电压与电流的比值不变，故B正确；
D、只有在电压一定时，电阻大的电路中电流一定小，故D错误。
故选：B。
2．【解答】解：材料、长度相同的导体，横截面积越大，电阻越小，甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，所以甲的电阻大于乙的电阻，把它们串联在同一电路中，串联电路各处电流相等，由I＝可得U＝IR，因甲的电阻大于乙的电阻，所以甲两端的电压大于乙两端的电压。
故选：C。
3．【解答】解：设每个灯泡电阻为R，电源电压为U，
由电路图可知，甲丁两电路中，灯泡并联，总电阻为，
电流表测干路电流，I甲＝I丁＝＝；
乙图中，两灯泡串联，电流表测干路电流，I乙＝；
丙图中两灯泡并联，电流表测其中一个支路的电流，I丙＝，
故甲丁电流表示数最大，乙的示数最小；
故选：D。
4．【解答】解：
（1）若甲、乙均为电压表时，闭合开关S，R1和R2串联，电压表甲测电源电压，电压表乙测R2的电压，
已知U甲：U乙＝5：1，
因串联电路两端电压等于各部分电压之和，所以R1与R2两端的电压之比：＝＝，故B错误，
因串联电路处处电流相等，所以由I＝可得，R1与R2的阻值之比：＝＝＝，故A错误；
（2）若甲、乙均为电流表时，断开开关S，R1和R2并联，电流表乙测干路电流，电流表甲测R2的电流，
因并联电路各支路两端电压相等，所以由I＝可得，通过R1和R2的电流之比：＝＝＝，
因并联电路中干路电流等于各支路电流之和，所以两表的读数之比：＝＝＝，故C错误，D正确。
故选：D。
5．【解答】解：把一个标有“10V 1A”的灯泡和另一个标有“15V 0.8A”的灯泡串联起来，
由I＝可得，两灯泡的电阻分别为：
R1＝＝＝10Ω，R2＝＝＝18.75Ω，
因串联电路中各处的电流相等，
所以，保证两灯都工作且其中一个灯泡恰好正常发光时，则电路中的电流I＝I2＝0.8A，
因串联电路中总电阻等于各分电阻之和，
所以，加在串联电路两端的最大电压：
U＝I（R1+R2）＝0.8A×（10Ω+18.75Ω）＝23V。
故选：C。
6．【解答】解：A、当U＝2V时，由图象可知，Ia＝0.4A，Ib＝0.2A，根据I＝，电阻：Ra＝＝＝5Ω，Rb＝＝＝10Ω，则导体a的电阻小于导体b的电阻，故A错误；
B、将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流I＝＝＝0.2A，故B正确；
C、当在导体b的两端加上1V的电压时，通过导体b的电流Ib′＝＝＝0.1A，故C正确；
D、由图线a可知，图线a是正比例函数图象，说明通过导体a的电流与其两端的电压成正比，故D正确。
故选：A。
7．【解答】解：由电路图可知，电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
当滑动变阻器接入电路中的阻值较大时，电路中的电流较小，由串联分压的规律可知，变阻器两端的电压较大，反之当滑动变阻器的阻值较小时，电路中的电流较大，变阻器两端的电压较小；所以，当电路中的电流为0.4A时，电压表的示数为4V，
因为串联电路中各处的电流相等，且总电压等于各分电压之和，所以电源的电压：
U＝I1R+U滑＝0.4A×R+4V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当电路中的电流为0.6A时，电压表的示数为0，电源的电压：
U＝I2R＝0.6A×R﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
因为电源的电压不变，所以联立①②可得：R＝20Ω，U＝12V，故C正确，ABD错误。
故选：C。
8．【解答】解：B、因灯泡的电阻受温度影响很大，所以图甲中曲线b是小灯泡的I﹣U图像，直线a是电阻的I﹣U图像，故B正确；
A、闭合开关，灯泡和电阻串联接入电路，电流表示数为0.2A，串联电路各处电流相等，所以通过灯泡的电流为0.2A，由甲图可知此时灯泡两端的电压为2V，小灯泡标有“2.5V”，灯泡两端的电压小于灯泡的额定电压，则灯泡的实际功率小于额定功率，所以此时小灯泡的亮度比正常发光时暗，故A正确；
C、由甲图可知，当通过电路的电流为0.2A时，定值电阻两端的电压为1V，串联电路总电压等于各部分电压之和，所以电源电压为：U＝UL+UR＝2V+1V＝3V，故C正确；
D、由欧姆定律可得此时小灯泡的灯丝电阻为：R＝＝＝10Ω，故D错误。
故选：D。
9．【解答】解：闭合开关S1，为R的简单电路，电流表测量R的电流，且电流表的示数为0.2A；
再闭合开关S2，灯与R并联，由并联电路各支路互不影响，通过R的电流不变，电流表的示数增加了0.25A，即通过灯的电流为0.25A，由图甲知，灯的电压为2V，根据并联电路的电压特点可知电阻R的电压和电源电压都为2V，故A错误；
R的电阻为R＝＝＝10Ω，故C错误；
S1、S2都闭合时，电流表测量干路电流，示数为I＝0.2A+0.25A＝0.45A，故D正确；
从图甲可知，小灯泡的I﹣U图像为曲线，电阻会发生变化，故B错误。
故选：D。
10．【解答】解：由电路图可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）当被测者的身高比前者更高时，接入电路中的电阻变大，电路中的总电阻变大，由串联分压原理可知电压表示数变大，所以通过电压表的示数来反映人身高示数的变化，符合人们的思维习惯，故D正确；
根据欧姆定律可知，电路中的电流变小即电流表的示数变小，故A正确；
（2）串联电路中的总电阻等于各分电阻之和，当R2接入电路中的电阻为6Ω时，由欧姆定律可得电路中的电流：
I＝＝＝0.375A，
电压表的示数：
U2＝IR2＝0.375A×6Ω＝2.25V，故B正确；
（3）变阻器R2的规格为“40Ω 0.5A”，电流表量程为0～0.6A，串联电路各处电流相等，所以电路允许通过的最大电流为0.5A，
由欧姆定律可得此时电路的总电阻：R＝＝＝9Ω，
此时滑动变阻器接入电路中的最小电阻为：R2′＝R﹣R1＝9Ω﹣6Ω＝3Ω；
当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，
串联电路中总电压等于各分电压之和，此时R1两端的电压：U1′＝U﹣U2′＝4.5V﹣3V＝1.5V，
根据欧姆定律可得：
＝，即＝，
解得：R2′＝12Ω，
为了不损坏电路中的元件，变阻器接入电路的阻值范围是3Ω～12Ω，故C错误。
故选：C。
11．【解答】解：A、根据图乙可知，当电阻为5Ω时，电路中的电流为0.5A；
由I＝可得，电压表的示数：U＝IR＝0.5A×5Ω＝2.5V，故A错误；
B、根据图乙可知，当R＝10Ω时，通过的电流为0.25A，故B错误；
C、由图像可以得出：在电压一定时，导体的电流与导体的电阻成反比，但不能说电阻和电流成反比，故C错误；
D、将R从5Ω换成10Ω后，电阻分得的电压会变大，为了保证定值电阻R两端电压不变，所以需减小定值电阻两端电压，增大滑动变阻器两端电压，即增大滑动变阻器接入电路的阻值，故将滑片向右移动，故D正确。
故选：D。
12．【解答】解：A、电路中电阻和滑动变阻器R串联，电流表测量电路中电流；当油量减少时，浮子向下运动，滑动变阻器滑杆的指针向上滑动，滑动变阻器接入电路中的阻值变大，由I＝可得，电源电压一定时，虽然电阻越大，电流越小，电流表的示数越小，但当油量为零时，电流表的示数不为零，故A不符合题意；
B、电路中电阻和滑动变阻器R串联，电压表测量电阻R0两端电压，当油量减少时，浮子向下运动，滑动变阻器滑杆的指针向上滑动，滑动变阻器接入电路中的阻值变大，根据串联电路的分压原理可知，电源电压一定时，虽然滑动变阻器两端电压增大，电阻R0两端电压减小，电压表的示数减小，但当油量为零时，电压表的示数不为零，故B不符合题意；
C、电路中电阻和滑动变阻器R串联，电压表测量滑动变阻器R接入电路中电阻两端电压，当油量减少时，浮子向下运动，滑动变阻器滑杆的指针向上滑动，滑动变阻器接入电路中的阻值变大，根据串联电路的分压原理可知，电源电压一定时，滑动变阻器两端电压越大，电压表的示数变大，故C不符合题意；
D、电路中电阻和滑动变阻器R全部电阻阻值串联，电压表测量滑动变阻器R滑杆指针上部电阻两端电压，当油量减少时，浮子向下运动，滑动变阻器滑杆的指针向上滑动，滑动变阻器R滑杆指针上部电阻变小，根据串联电路的分压原理可知，滑动变阻器R滑杆指针上部电阻两端电压变小，电压表的示数变小，当油量为零时，滑动变阻器R接入电路中上部电阻为零，电压表的示数为零，故D符合题意。
故选：D。
13．【解答】解：
A、若是R1短路，电压表由测量R2的电压变成测量电源电压，故电压表示数变大，而此时电路中电阻会变小，则电路中电流也会变大，所以两表示数都变大，故A项说法错误；
B、若是R2短路，电压表相当于测量导线的电压，故其示数变小；而此时电路中电阻会变小，则电路中的电流会变大，电流表示数会变大，即一个电表示数变小，另一个电表示数变大，故B项说法错误；
C、若R2断路，该电路是断路，所以电流表的示数减小为零，此时电压表串联在电路中测电源电压，则电压表示数变大，即一个电表示数变小，另一个电表示数变大，故C项说法错误；
D、若原来R1断路，由图可知整个电路断路，所以两个电表的示数都减小为0，不符合题意；综上分析可知，R1短路、R2短路、R2断路都有可能；
现在将R1、R2位置互换，则：
①如果是R1短路，则互换后电压表也被短路，电压表的示数为0；
②如果是R2短路，则互换后电压表测定值电阻R1的电压，所以电压表示数变大；
③如果是R2断路，则互换后整个电路断路，电压表的示数为0；
由此可知，将R1、R2位置互换，若电压表示数变大，则一定是R2短路，故D正确；
故选：D。
14．【解答】解：
A、S1闭合，S2断开，R1与R3串联，滑片从a端移到b端过程中，滑动变阻器接入电阻变大，电压表的测量滑动变阻器R3两端的电压，电压表的示数逐渐变大，故A错误；
B、S1闭合，S2断开，R1与R3串联，滑片移到b端，滑动变阻器接入电阻最大，电路中电流最小。电流表的示数最小值为：Imin＝＝＝0.2A，故B错误；
C、S1、S2都闭合，滑片位于a端，滑动变阻器接入电阻为零，电阻R1与R2并联接在电源上，
R1中的电流：I1＝＝＝0.6A，
电流表的示数为：I＝0.9A，
则电阻R2的中通过的电流：I2＝I﹣I1＝0.9A﹣0.6A＝0.3A，
则电阻R2的阻值为：R2＝＝＝20Ω≠6.67Ω，故C错误；
D、S1、S2都闭合，滑片位于a端，电阻R1与R2并联，电流表的示数为0.9A，结合C选项的计算，则电阻R1、R2消耗的电功率之比为：＝＝＝＝，故D正确。
故选：D。
15．【解答】解：
由电路图可知，灯泡与滑动变阻器并联，电压表测电源的电压，电流表A测干路电流，电流表A1测滑动变阻器支路的电流；
AB、因电源电压保持不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过灯泡支路的电流不变，灯泡的亮度不变；
闭合开关S，当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变小，由I＝可知，通过滑动变阻器的电流变大，即电流表A1示数变大；
因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，故AB错误；
C、根据R＝可知，电压表V示数与电流表A1示数的比值为滑动变阻器接入电路的电阻，因变阻器接入电路的电阻变小，则该比值变小，故C错误；
D、根据并联电路的电流关系可知，电流表A和A1示数之差为通过灯泡的电流；根据R＝可知，电压表V示数与电流表A和A1示数之差的比值为灯泡的电阻（忽略灯丝电阻的变化），则该比值保持不变，故D正确。
故选：D。
16．【解答】解：当闭合开关S1、S2时，Rx短路，只有R0接入电路，电压表示数相当于电源电压，即U＝U2，
当只闭合开关S1时，定值电阻R0与待测电阻Rx串联，电压表测量R0两端电压，即U0＝U1，
由串联电路电流规律并结合公式可得：
通过Rx的电流Ix＝I0＝，
由串联电路电压规律可知，待测电阻Rx两端的电压为：Ux＝U﹣U0＝U2﹣U1，
Rx的阻值为：Rx＝＝，故A正确，B、C、D错误。
故选：A。
17．【解答】解：（1）只闭合开关S时，R1和R3依次连接即为串联，
将滑片P从a端滑至中点时，R1接入电路中的电阻变小，电路中的总电阻变小，
由I＝可知，电路中的电流变大，故A正确；
（2）只闭合开关S、S3时，R1和R3串联，电流表A1、A2均测电路中的电流，电压表测R1两端的电压，
当滑动变阻器接入电路中的电阻为零时，电路中的电流：
I1＝＝＝1A，
因串联电路中各处的电流相等，且电流表A1的量程为0～3A，电流表A2的量程为0～0.6A，
所以，电路中的最大电流I大＝0.6A，此时R1两端的电压最小，
因串联电路中总电压等于各分电压之和，
所以，电压表的最小示数：
U1小＝U﹣I大R3＝30V﹣0.6A×30Ω＝12V，
当滑动变阻器接入电路中的电阻最大时，电路中的电流：
I2＝＝＝A，
此时电压表的示数：
U1＝I2R3大＝A×80Ω≈21.8V＞15V，即电压表的最大示数为15V，
所以，R1两端电压的范围是12V～15V，故B正确；
（3）只闭合开关S、S1、S2时，R1与R2并联，电流表A1测干路电流，电流表A2测R1支路的电流，
因并联电路中各支路两端的电压相等，
所以，通过R2的电流：
I2′＝＝＝0.75A，
调节滑片P在R1的a端，通过R1的电流：
I1′＝＝＝0.375A，
因并联电路中干路电流等于各支路电流之和，
所以，此时电流表A1的示数：
I＝I1′+I2′＝0.375A+0.75A＝1.125A，故D正确；
当电流表A2的示数I1″＝0.6A时，干路电流：
I′＝I1′+I2″＝0.6A+0.75A＝1.35A＜3A，
所以，通过R1的电流为0.6A时，接入电路中的电阻最小，
则R1接入电路中的最小阻值：
R1小＝＝＝50Ω，
所以，R1接入电路的阻值范围是50Ω～80Ω，故C错误。
故选：C。
二.多选题（共2小题）
18．【解答】解：由电路图可知，灯泡L1与L2串联，
由表格数据可知，电压表并联在AD两点时测电源两端的电压，由电压表的示数3V可知电源的电压为3V，
电压表并联在BC两点时测L2两端的电压，由电压表的示数为3V可知，BC两点到电源之间是通路，不可能是开关S断路，故C错误；
又因两灯均不亮，所以电路故障为断路，不可能是灯L1短路，故A错误；
综上可知，电路故障为BC之间断路，即L2断路，故B正确；
当电压表接AC两点时，电压表串联在电路中测电源两端的电压，其测量结果为3V，故D正确。
故选：BD。
19．【解答】解：
A、同时闭合开关S1和S3，由于S3与R2并联，则滑动变阻器R2被短路，电路为R1的简单电路，故A正确；
B、开关都闭合，由于S3与电压表、R2并联，则电压表、R2被短路，电压表示数为零，故B错误；
C、仅闭合开关S1，电流依次经过R2、R1、电流表，则R1和R2串联；电流表测量电路中的电流，将滑片P向左移动，变阻器接入的阻值变小，总电阻变小，电路中的电流变大，则电流表示数变大，故C正确；
D、开关都闭合，灯泡与R1并联，滑动变阻器R2被短路，滑片P的移动不能改变灯泡的亮度，则灯泡L亮度不变，故D正确。
故选：ACD。
三.填空题（共4小题）
20．【解答】解：（1）电能表最后一位示数是小数位，单位是kW•h，则电能表的读数为2258.6kW•h。
（2）3000r/（kW•h）表示电路中用电器每消耗1kW•h的电能，电能表的转盘转3000转，
则电能表的转盘转300转，用电器消耗的电能为：
W＝kW•h＝0.1kW•h＝0.1×3.6×106J＝3.6×105J。
故答案为：2258.6；3.6×105。
21．【解答】解：由电路图可知，R与热敏电阻串联，电压表测热敏电阻两端的电压，电流表测电路中的电流。
（1）因热敏电阻的阻值随温度的升高而减小，所以当环境温度降低时热敏电阻的阻值变大，电路的总电阻变大，
由I＝可知，电路中的电流变小，R为定值电阻，根据UR＝IR可知R两端的电压变小，
因串联电路中总电压等于各分电压之和，所以热敏电阻两端的电压变大，即电压表的示数变大；
（2）由图像可知，当电路中电流I1＝0.2A时热敏电阻两端的电压U1＝4V；电路中电流I2＝0.4A时压敏电阻两端的电压U2＝2V，
因电源的电压不变，所以由欧姆定律和串联电路的电压规律可得电源电压：
U＝I1R+U1＝I2R+U2，
即：0.2A×R+4V＝0.4A×R+2V，
解得：R＝10Ω，U＝6V；
故答案为：变大；6；10。
22．【解答】解：由图甲可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。
（1）当滑片位于a端时，接入电路中的电阻为零，此时电压表和电流表的示数最大，
由图乙可知，电源的电压U＝9V，此时电路中电流I＝1.5A，
由I＝可得，定值电阻的阻值：
R＝＝＝6Ω；
（2）当滑片位于b端时，接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最小，
由图乙可知，电路的电流I′＝0.5A，电压表的示数UR＝3V，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U滑＝U﹣UR＝9V﹣3V＝6V，
则滑动变阻器的最大阻值：
R滑＝＝＝12Ω。
故答案为：9；6；12。
23．【解答】解：（1）开关S闭合后，灯L1、L2都能发光，说明电流通过L2、L1，则甲、乙两表必须是相当于开路的电压表；
（2）若开关S断开后，灯L1、L2都能发光，则电流需经过电表甲，再分成两条路径，分别通过L1回到电源负极和通过L2和乙电表回到电源负极；
因此甲、乙是相当于导线的电流表，此时该电路为L1和L2的并联电路，电流表甲测干路的电流，电流表乙测通过L2的电流；
已知甲、乙两表的示数之比为4：3，设甲表中电流为I甲＝4I，则乙表中电流为I2＝I乙＝3I，
则由并联电路的电流特点可知，流过R1中的电流I1＝I甲﹣I乙＝4I﹣3I＝I；
由欧姆定律I＝可得：＝＝＝＝。
故答案为：电压表；3：1。
四.实验探究题（共2小题）
24．【解答】解（1）为了保护电路，连接电路时，开关应处于断开状态，闭合开关前滑动变阻器的滑片P应处于阻值最大处；
（2）闭合开关S，电流表指针几乎不偏转，说明电路中出现断路故障，电压表示数为电源电压，断路故障一定出现在电压表测量的用电器上，即电阻R断路；
（3）①根据表格中数据描点，过这些点画出相应的直线，如下图所示：
；
②探究通过导体的电流与导体两端电压的关系时，需控制电阻不变，结论是：当导体电阻一定时，通过导体的电流与导体两端的电压成正比；
（4）在此实验中改变电阻R两端的电压是通过改变滑动变阻器的阻值来实现的；
（5）A、探究电流与电阻的关系时多次测量是为了找普遍规律；B、测量未知电阻的阻值时多次测量是为了求平均值减小误差；故A与本实验多次测量的目的相同，
故选A。
故答案为：（1）断开；阻值最大；（2）电阻R断路；（3）①如上图所示；②正比；（4）滑动变阻器的阻值；（5）A。
25．【解答】解：（1）小灯泡的额定电压为2.5V，电阻大约为10Ω，由欧姆定律可知灯的额定电流：I＝＝＝0.25A，
根据串联电路电压的规律，灯正常发光时，变阻器分得的电压为：U'＝6V﹣2.5V＝3.5V，
由欧姆定律可得此时变阻器连入的阻值：
R＝＝＝14Ω＞10Ω，故“10Ω 1A”的不符合题意，故选用“20Ω 0.5A”的滑动变阻器；
（2）该实验原理为R＝；
（3）电源、开关、滑动变阻器和定值电阻串联，滑动变阻器选择“一上一下”两个接线柱使用，要求滑片P向右移动时小灯泡变暗，则电路中的电流变小，根据欧姆定律可知电路中的总电阻变大，故滑动变阻器接入电路的电阻值变大，应选择滑动变阻器左下接线柱与使用。如图所示：

（4）电路连接正确后，闭合开关S，移动滑动变阻器滑片，发现电压表、电流表有较大，说明电路是通路，电路中的电阻较小，电压表、电流表示数且示数不发生变化，说明故障可能是滑动变阻器短路，故选D；
（5）由图乙知电流表的量程为0﹣0.6A，分度值为0.02A，示数为0.22A，
小灯泡的电阻为：RL＝＝≈11.4Ω
小灯泡的I﹣U关系图像是一条曲线，是因为小灯泡的电阻随温度的升高而增大；
（6）当滑片在最左端时滑动变阻器R与待测电阻Rx并联，此时并联电路的总电阻R并＝，电源电压U＝I1┅┅①
当滑片在最右端时，Rx被短接，电路中只有滑动变阻器以最大阻值工作，则电源电压U＝I2R┅┅②
由①②式可得：Rx＝×R。
故答案为：（1）20Ω 0.5A；（2）R＝；（3）如图；（4）D；（5）0.22；11.4；小灯泡的电阻随温度的升高而增大；（6）×R。
五.计算题（共1小题）
26．【解答】解：（1）闭合开关S1、S2，滑片在最左端时，滑动变阻器接入电路的阻值为0，R1、R2并联，电流表测量电路电流，电流表的示数是2.3A，
根据欧姆定律得出通过R1的电流I1＝＝＝1.8A，
根据并联电路的电流特点可知通过R2的电流I2＝I﹣I1＝2.3A﹣1.8A＝0.5A，
根据欧姆定律可知R2的阻值R2＝＝＝36Ω；
（2）当闭合开关S1，断开S2时，R1、R3串联，电流表测量电路电流，允许通过滑动变阻器的最大电流为1A，根据欧姆定律可知定值电阻两端的电压U1＝I大R1＝1A×10Ω＝10V，
根据串联电路的电压特点可知滑动变阻器两端的电压U滑＝U﹣U1＝18V﹣10V＝8V，
根据欧姆定律可知滑动变阻器接入电路的阻值R滑＝＝＝8Ω；
接入电路的阻值为0时，电路中的电流I大＝＝＝1.8A，而电流表所选的量程为0～3A，故此时电路安全；
电压表量程是0～15V，根据串联分压特点可知，故当滑动变阻器两端的电压为15V时，滑动变阻器接入电路的阻值最大，此时R1两端的电压U1′＝18V﹣15V＝3V，
电路中的电流I小＝＝＝0.3A，
滑动变阻器接入电路的最大值R3＝＝＝50Ω，
滑动变阻器R3连入电路的阻值范围为8Ω～50Ω。
答：（1）R2的阻值为36Ω；
（2）当闭合开关S1，断开S2时，滑动变阻器R3连入电路的阻值为8Ω～50Ω。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/11/27 11:08:23；用户：小小吴老师；邮箱：18377176933；学号：43181539

菁优网APP 菁优网公众号 菁优网小程序
