2022-2023学年河北省邯郸市凌云中学九年级（上）期中物理试卷
一、选择题（1-11题为单选，每小题2分，12、13题为多选，全部选对得3分，漏选得2分，错选得0分，共28分。）

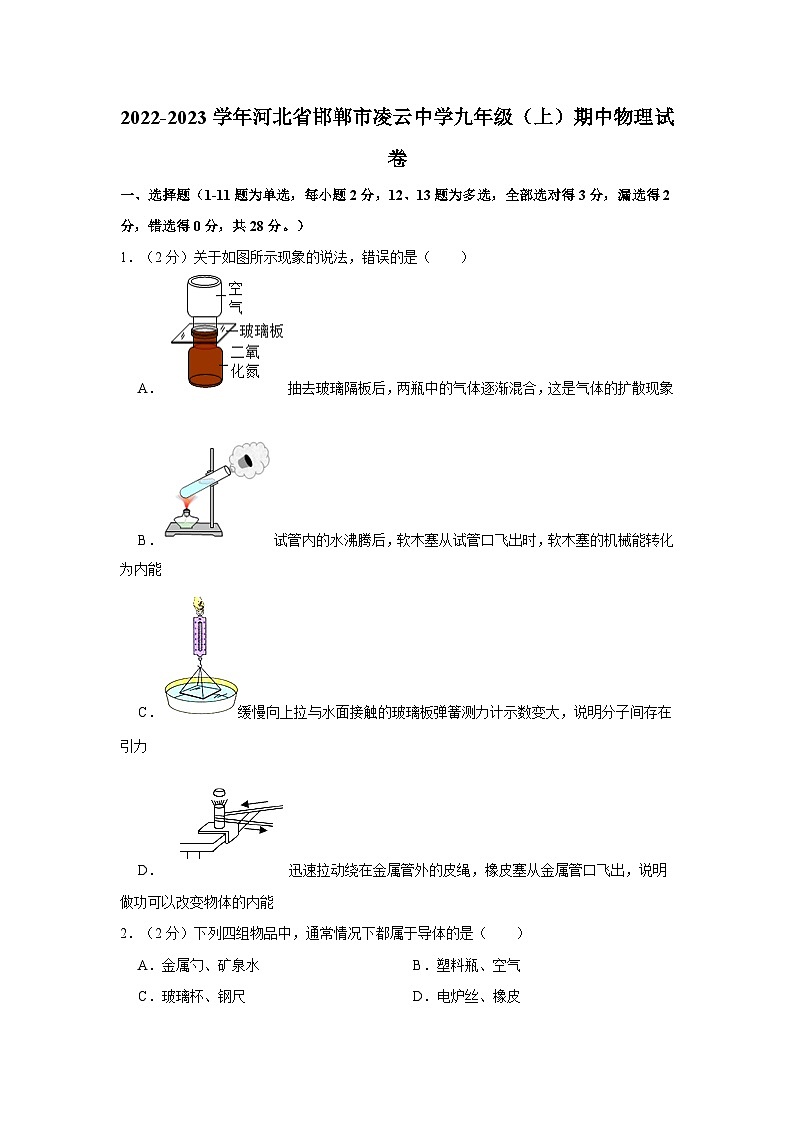

1．（2分）关于如图所示现象的说法，错误的是（ ）
A．抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象
B．试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能
C．缓慢向上拉与水面接触的玻璃板弹簧测力计示数变大，说明分子间存在引力
D．迅速拉动绕在金属管外的皮绳，橡皮塞从金属管口飞出，说明做功可以改变物体的内能
2．（2分）下列四组物品中，通常情况下都属于导体的是（ ）
A．金属勺、矿泉水 B．塑料瓶、空气
C．玻璃杯、钢尺 D．电炉丝、橡皮

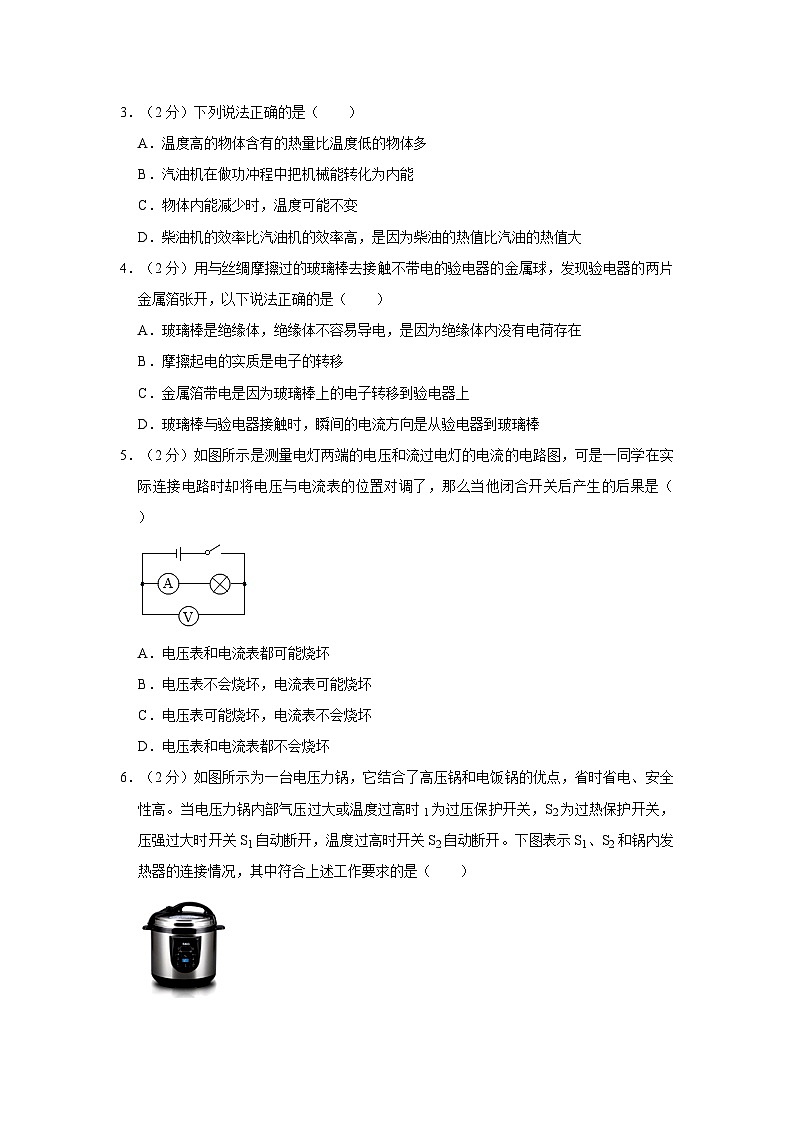

3．（2分）下列说法正确的是（ ）
A．温度高的物体含有的热量比温度低的物体多
B．汽油机在做功冲程中把机械能转化为内能
C．物体内能减少时，温度可能不变
D．柴油机的效率比汽油机的效率高，是因为柴油的热值比汽油的热值大
4．（2分）用与丝绸摩擦过的玻璃棒去接触不带电的验电器的金属球，发现验电器的两片金属箔张开，以下说法正确的是（ ）
A．玻璃棒是绝缘体，绝缘体不容易导电，是因为绝缘体内没有电荷存在
B．摩擦起电的实质是电子的转移
C．金属箔带电是因为玻璃棒上的电子转移到验电器上
D．玻璃棒与验电器接触时，瞬间的电流方向是从验电器到玻璃棒
5．（2分）如图所示是测量电灯两端的电压和流过电灯的电流的电路图，可是一同学在实际连接电路时却将电压与电流表的位置对调了，那么当他闭合开关后产生的后果是（ ）
A．电压表和电流表都可能烧坏
B．电压表不会烧坏，电流表可能烧坏
C．电压表可能烧坏，电流表不会烧坏
D．电压表和电流表都不会烧坏
6．（2分）如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。下图表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是（ ）
A． B．
C． D．

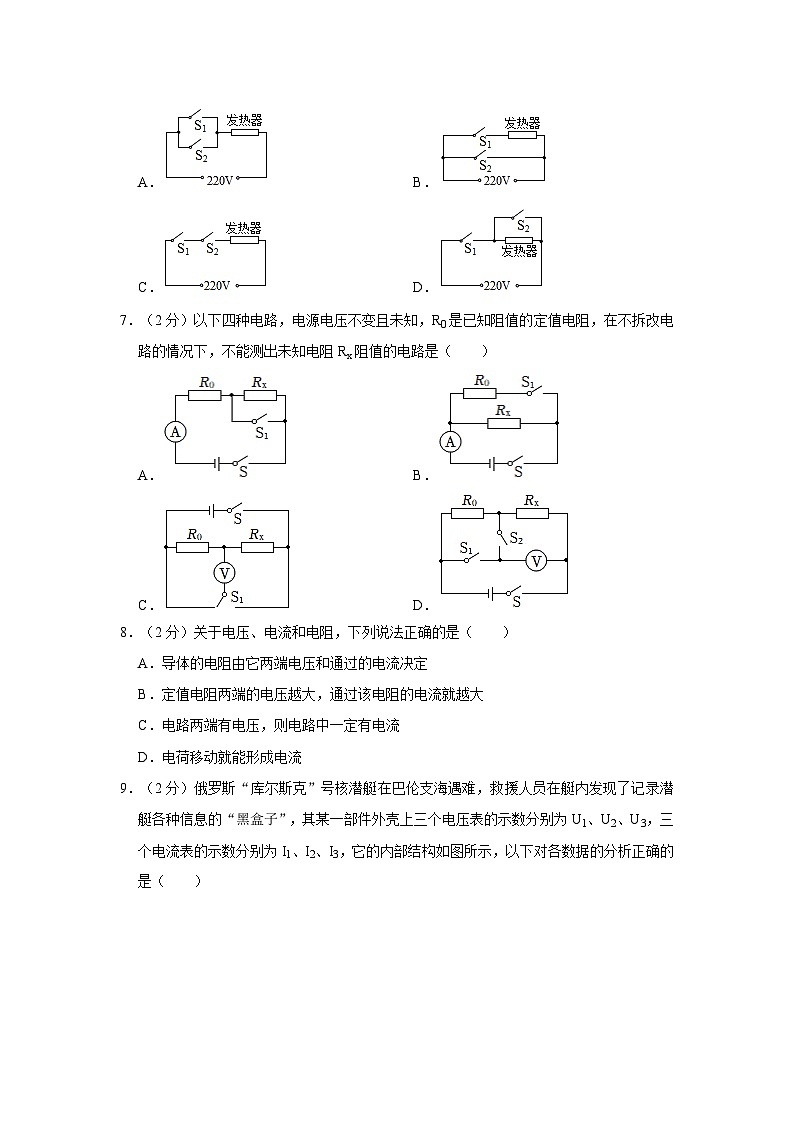

7．（2分）以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻Rx阻值的电路是（ ）
A． B．
C． D．
8．（2分）关于电压、电流和电阻，下列说法正确的是（ ）
A．导体的电阻由它两端电压和通过的电流决定
B．定值电阻两端的电压越大，通过该电阻的电流就越大
C．电路两端有电压，则电路中一定有电流
D．电荷移动就能形成电流
9．（2分）俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难，救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（ ）
A．U1＝U2＝U3 B．I1＝I2+I3
C．U1+U2＝U3 D．以上都不正确
10．（2分）如图，电源电压不变，闭合开关1的示数为6V，电压表V2的示数为3.6V．那么下列说法中不正确的（ ）
A．电源电压为6V
B．将电压表V2换成电流表，则L1亮，L2不亮
C．L1两端电压为2.4V
D．将电压表都换成电流表，则L1与L2并联
（多选）11．（2分）如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A．甲为定值电阻，乙的阻值随电压升高而增大
B．当乙两端电压为2V时，R乙＝10Ω
C．甲、乙串联在电路中，当电路中电流为0.2A时，电源电压为3V
D．甲、乙并联在电路中当电源电压为2V时，电路的总电流为0.6A
（多选）12．（3分）如图所示，电源电压不变，R1和R2为定值电阻。下列说法不正确的是（ ）
A．只闭合S1，滑片P向右滑动，电压表示数变大
B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变
C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小
D．闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大
（多选）13．（3分）如图所示的电路，电源电压恒为4.5V，电流表的量程为0～0.6A，定值电阻阻值5Ω，滑动变阻器的最大阻值为50Ω。闭合开关S，下列说法不正确的是（ ）
A．若滑片P向左移，电流表的示数变大
B．电压表与电流表的比值不变
C．滑动变阻器允许的调节范围是2.5Ω～50Ω
D．电流表的变化范围是0.3A～0.6A
二、填空题（每空1分，共12分）
14．（2分）在如图所示的四幅图中，甲、乙是课堂上看到的两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的其中两个过程示意图。利用内能来做功的冲程是 图；与压缩冲程原理相同的是 图所示的演示实验。
15．（2分）我国每年消耗数千万桶原油用于制造塑料袋，已知原油的热值为4.4×107J/kg，完全燃烧2kg原油，能释放出 J的热量，这些热量若只有42%被水吸收，则可以使常温下 kg的水温度上升20℃。
16．（2分）教室里有多盏日光灯，总是同时亮，同时灭 （填“串联”或“并联”）的；使用时，开灯越多电路中总电流越 （填“大”或“小”）。
17．（3分）一段导体两端电压是10V时，通过导体的电流为0.5A，此导体的电阻是 Ω，如果导体两端的电压降到1V，通过导体的电流为 A。导体两端不加电压时导体的电阻是 Ω。
18．（1分）两只定值电阻，甲标有“15Ω 1A”，乙标有“10Ω 1.2A”，两端允许加的最大电压是 V。
19．（2分）如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω，要使R2、R3并联，且两端电压等于电源电压，应闭合开关 ，此时电流表的示数为I1；要使R1、R2串联，应断开开关S1、S2，此时电流表的示数为I2；则I1：I2＝ 。
三、实验与探究题（每空1分，共12分）
20．（4分）为探究物质的吸热能力，用两个完全相同的电加热器，分别对质量相同，得到温度随时间变化的图像如图甲所示。
（1）该实验中，用加热时间的长短来反映 ；
（2）由图甲可知， （选填“a”或“b”）物质的沸点高，吸热能力强的是 （选填“a”或“b”）物质；
（3）某小组根据实验数据绘制的图象如图乙所示，发现乙图象中AB段与OC段相互平行，分析产生这种现象的原因可能是ma mb（选填“大于”“小于”或“不变”）。
21．（8分）小明用如图甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。
（1）小明连接的电路如图甲，检查电路发现有一处连接错误，将连接错误的导线画“×”
（2）排除错误后，小明将5Ω定值电阻接入电路，闭合开关后，而电压表无示数，则电路中的故障可能是 （写出一种）；排除故障后，闭合开关，使电流表的示数如图乙所示，此时电路中的电流为 A。
（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持电压表的示数不变 （填“左”或“右”）端移动，记录此时电流表的示数。
（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）。
（5）实验记录的多组数据如下表所示，分析数据可得出结论：当电压一定时，通过导体的电流与电阻成 比。
实验次数
定值电阻（Ω）
电流表示数（A）
1
5
2
10
0.18
3
20
0.09
（6）实验结束，小明问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小明分析了不能更换的原因。你认为其原因 。
（7）小明用阻值未知的小灯泡替换图甲中的定值电阻，想利用图甲电路测量小灯泡的电阻，为了减小误差 （填“是”或“否”），理由是 。
四、计算题（8分）
23．（4分）如图甲所示，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中的线段AB表示。求：
（1）电源电压？
（2）滑动变阻器R2的最大阻值？
2022-2023学年河北省邯郸市凌云中学九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（1-11题为单选，每小题2分，12、13题为多选，全部选对得3分，漏选得2分，错选得0分，共28分。）
1．（2分）关于如图所示现象的说法，错误的是（ ）
A．抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象
B．试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能
C．缓慢向上拉与水面接触的玻璃板弹簧测力计示数变大，说明分子间存在引力
D．迅速拉动绕在金属管外的皮绳，橡皮塞从金属管口飞出，说明做功可以改变物体的内能
【答案】B
【分析】（1）不同的物质相互接触时彼此进入对方的现象叫做扩散，扩散现象说明了分子在不停地做无规则运动。
（2）气体膨胀时会对外做功，由内能转化成机械能；
（3）分子间有间隙，存在着相互作用的引力和斥力；
（4）对物体做功，物体的内能会增大。
【解答】解：
A、甲图：抽去玻璃隔板后，这是气体的扩散现象，故A正确；
B、乙图：试管内的水沸腾后，是因为试管内的水蒸气膨胀做功，故B错误；
C、丙图：缓慢向上提拉与水面接触的玻璃板，说明分子水分子和玻璃分子间存在引力；
D、丁图：迅速拉动绕在金属管外的皮绳，是因为金属管内的水蒸气膨胀做功，故D正确。
故选：B。
2．（2分）下列四组物品中，通常情况下都属于导体的是（ ）
A．金属勺、矿泉水 B．塑料瓶、空气
C．玻璃杯、钢尺 D．电炉丝、橡皮
【答案】A
【分析】根据导体和绝缘体的定义：容易导电的物体是导体，不容易导电的物体是绝缘体即可作出判断。
【解答】解：
A．金属勺，故A符合题意；
B．塑料瓶，故B不符合题意；
C．玻璃杯不容易导电是绝缘体，故C不符合题意；
D．电炉丝容易导电是导体，故D不符合题意。
故选：A。
3．（2分）下列说法正确的是（ ）
A．温度高的物体含有的热量比温度低的物体多
B．汽油机在做功冲程中把机械能转化为内能
C．物体内能减少时，温度可能不变
D．柴油机的效率比汽油机的效率高，是因为柴油的热值比汽油的热值大
【答案】C
【分析】（1）热量是过程量，只能说吸收或放出多少热量，不能说含有多少热量；
（2）汽油机在压缩冲程将机械能转化为内能，在做功冲程将内能转化为机械能；
（3）物体的内能与物体的温度、质量和状态有关；
（4）用来做有用功的能量和燃料完全燃烧放出的热量的比值叫热机效率，热机效率与燃料的热值无关。
【解答】解：A、热量是过程量，不能说含有多少热量；
B、汽油机在做功冲程中把内能转化为机械能；
C、液态晶体在凝固时放出热量，温度不变；
D、柴油机的效率比汽油机的效率高，在压缩冲程中压缩程度大，转化成的有用功更多，故D错误。
故选：C。
4．（2分）用与丝绸摩擦过的玻璃棒去接触不带电的验电器的金属球，发现验电器的两片金属箔张开，以下说法正确的是（ ）
A．玻璃棒是绝缘体，绝缘体不容易导电，是因为绝缘体内没有电荷存在
B．摩擦起电的实质是电子的转移
C．金属箔带电是因为玻璃棒上的电子转移到验电器上
D．玻璃棒与验电器接触时，瞬间的电流方向是从验电器到玻璃棒
【答案】B
【分析】（1）不同物质的导电能力是不同的，容易导电的称为导体，不容易导电的称为绝缘体。导体容易导电，是因为导体内有能够自由移动的电荷；而绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷；
（2）摩擦起电不是创造了电荷，而是电荷发生了转移；
（3）当带正电的玻璃棒靠近验电器的金属球时，验电器上的自由电子转移到玻璃棒上；
（4）正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反。
【解答】解：A、绝缘体不容易导电，故A错误；
B、摩擦起电的实质是电子的转移；
C、当带正电的玻璃棒靠近验电器的金属球时，验电器上的自由电子转移到玻璃棒上，故C错误；
D、因为电流方向与电子定向移动的方向相反，故D错误。
故选：B。
5．（2分）如图所示是测量电灯两端的电压和流过电灯的电流的电路图，可是一同学在实际连接电路时却将电压与电流表的位置对调了，那么当他闭合开关后产生的后果是（ ）
A．电压表和电流表都可能烧坏
B．电压表不会烧坏，电流表可能烧坏
C．电压表可能烧坏，电流表不会烧坏
D．电压表和电流表都不会烧坏
【答案】B
【分析】根据电压表的内阻很大和电流表的内阻很小分析。
【解答】解：当如图电压表与电流表的位置互换时，则电流表能并联到电源的两极上，此时电流会很大，但电压表的内阻很大，不会损坏。
故选：B。
6．（2分）如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。下图表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是（ ）
A． B．
C． D．
【答案】C
【分析】由题意可知，压强过大时开关S1自动断开，温度过高时开关S2自动断开，两者都会造成发热器停止工作，说明两开关串联共同控制发热器。
【解答】解：A、两个开关断开任何一个时，故A不符合题意；
BD、两开关都闭合时，不工作。
故选：C。
7．（2分）以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻Rx阻值的电路是（ ）
A． B．
C． D．
【答案】C
【分析】A、只闭合S，定值电阻R0与未知电阻Rx串联接入电路，读出电流表的示数为I1，再闭合S1时，只有定值电阻R0接入电路，读出电流表的示数为I2，根据电源电压不变可列出电源电压的表达式，解出未知电阻的阻值；
B、只闭合S，只有未知电阻Rx接入电路，读出电流表的示数为I1，再闭合S1时，定值电阻R0与未知电阻Rx并联接入电路，读出电流表的示数为I，根据并联电路电流规律可知，通过定值电阻R0的电流，根据并联电路电压规律可列出电源电压的表达式，可求出未知电阻的阻值；
C、闭合开关S，S1接左边时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量已知电阻两端的电压，当S1接右边时，电压表的正负接线柱接反了，故不能测量出未知电阻两端的电压，由此可得出结论；
D、当闭合开关S、S2时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量未知电阻Rx两端的电压，当闭合开关S、S2时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量未知电阻Rx和已知电阻R0两端的总电压，根据串联电路电压规律可求出已知电阻两端的电压，根据串联电路电流规律可求出未知电阻的阻值。
【解答】解：A、只闭合S0与未知电阻Rx串联接入电路，读出电流表的示数为I1，此时电源电压U＝I8R总＝I1（R0+Rx）……①，
再闭合S8时，只有定值电阻R0接入电路，读出电流表的示数为I2，此时电源电压U＝I5R0……②，联立①②x＝，故A能测量出未知电阻的阻值；
B、只闭合Sx接入电路，读出电流表的示数为I5，此时电源电压U＝I1Rx……③，
再闭合S1时，定值电阻R5与未知电阻Rx并联接入电路，读出电流表的示数为I，通过定值电阻R0的电流I0＝I﹣I8，此时电源电压U＝U0＝I0R6＝（I﹣I1）R0……④，联立③④x＝，故B能测量出未知电阻的阻值；
C、闭合开关S，S7接左边时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量已知电阻两端的电压1接右边时，电压表的正负接线柱接反了，所以C不能测出未知电阻Rx的阻值；
D、当闭合开关S、S5时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量未知电阻Rx两端的电压，读出电压表的示数为U0，当闭合开关S、S4时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量未知电阻Rx和已知电阻R0两端的总电压，读出电压表的示数为Ux两端的电压Ux＝U﹣U7，根据串联电路电流规律可知，I0＝Ix，即＝，解得未知电阻Rx的阻值Rx＝，故B能测量出未知电阻的阻值。
故选C。
8．（2分）关于电压、电流和电阻，下列说法正确的是（ ）
A．导体的电阻由它两端电压和通过的电流决定
B．定值电阻两端的电压越大，通过该电阻的电流就越大
C．电路两端有电压，则电路中一定有电流
D．电荷移动就能形成电流
【答案】B
【分析】（1）电阻是导体阻碍电流的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积和温度有关，其大小可以利用R＝计算，但与导体中的电流、导体两端的电压大小无关。
（2）定值电阻两端的电压越大，通过该电阻的电流就越大；
（3）得到持续电流的条件：一是有电源提供电压，二是电路是闭合的；
（4）电荷的定向移动就能形成电流。
【解答】解：A、导体的电阻大小可以利用R＝，但与导体中的电流，故A错误；
B、定值电阻两端的电压越大，故B正确；
C、得到持续电流的条件：一是有电源提供电压，所以电路中有电流时，故C错误；
D、电荷定向移动就能形成电流。
故选：B。
9．（2分）俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难，救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（ ）
A．U1＝U2＝U3 B．I1＝I2+I3
C．U1+U2＝U3 D．以上都不正确
【答案】C
【分析】因为电流表的电阻很小，相当于一导线；电压表的电阻很大，相当于开路；分析电路图，电阻R1、R2串联，根据串联电路的电流、电压特点判断。
【解答】解：分析电路图可知，两电阻串联，所以三个电流表的示数相同1＝I2＝I2；
电压表V1测量R1两端的电压U8，电压表V2测量R2两端的电压U8，电压表V3测量R1和R7串联两端的总电压U3，所以U1+U6＝U3．故ABD错误，C正确。
故选：C。
10．（2分）如图，电源电压不变，闭合开关1的示数为6V，电压表V2的示数为3.6V．那么下列说法中不正确的（ ）
A．电源电压为6V
B．将电压表V2换成电流表，则L1亮，L2不亮
C．L1两端电压为2.4V
D．将电压表都换成电流表，则L1与L2并联
【答案】D
【分析】由图可知：灯泡L1和L2串联，V1并联在电源两端，即V1是测量灯泡L1和L2组成串联电路的总电压。V2并联在灯泡L2两端，是测量灯泡L2两端的电压。
【解答】解：
A、由图可知，L1和L2串联，电压表V6测量的是灯泡L1和L2两端的总电压，电压表V8的示数为6V，即电源电压为6V。
B、将电压表V4换成电流表，则灯泡L2被短路，因此灯泡L1亮，L6不亮，故B正确。
C、电压表V2测量的是灯泡L2两端的电压，电压表V2的示数为6V，电压表V2的示数为8.6V，因此L1两端电压为8.4V，故C正确。
D、将电压表都换成电流表，所以此时电源发生短路。
故选：D。
（多选）11．（2分）如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A．甲为定值电阻，乙的阻值随电压升高而增大
B．当乙两端电压为2V时，R乙＝10Ω
C．甲、乙串联在电路中，当电路中电流为0.2A时，电源电压为3V
D．甲、乙并联在电路中当电源电压为2V时，电路的总电流为0.6A
【答案】BCD
【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；
（2）由图象可知，当乙两端电压为2V时对应的电流，根据欧姆定律求出R乙的阻值；
（3）根据串联电路的电流特点读出图象中对应的电压，利用串联电路的电压特点求出电源的电压；
（4）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流。
【解答】解：
A、由图象可知，根据欧姆定律可知甲电阻的阻值不变；
而乙的电流变化大于电压的变化，根据R＝知，故A错误；
B、由图象可知，通过乙的电流为0.2A可得，R乙＝＝＝10Ω；
C．甲、乙串联在电路中，通过甲，
由图象可知，U甲＝2V，U乙＝2V，
因串联电路中总电压等于各分电压之和，
所以，此时电源的电压：
U＝U甲+U乙＝1V+3V＝3V，故C正确；
D．甲、乙并联在2V电源时，
由图象可知，I甲＝7.4A，I乙＝0.4A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流I＝I甲+I乙＝0.4A+8.2A＝0.8A，故D正确；
故选：BCD。
（多选）12．（3分）如图所示，电源电压不变，R1和R2为定值电阻。下列说法不正确的是（ ）
A．只闭合S1，滑片P向右滑动，电压表示数变大
B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变
C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小
D．闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大
【答案】ABD
【分析】（1）只闭合S1，R1、R2、滑动变阻器串联，电压表测量R2两端电压，电流表处于断路状态，根据滑片移动的方向确定滑动变阻器接入电路阻值的变化，根据欧姆定律可知电路电流的变化，根据U＝IR可知，电压表示数的变化；
（2）闭合S1、S2，电路为R2的简单电路，电流表测量电路电流，电压表测量电源电压，；
（3）闭合S1、S2、S3，R1、R2、滑动变阻器并联，电流表测R1、R2支路电流之和，电压表测电源电压；将电压表和电流表的比值转化为电阻的阻值，并结合并联电路电阻规律进行分析；
（4）根据并联电路各支路互不影响的特点分析滑片移动时，电压表和电流表示数的比值变化。
【解答】解：A、只闭合S1，R1、R6、滑动变阻器串联，电压表测量R2两端电压，电流表处于断路状态；
当滑片向右移动时，滑动变阻器接入电路的阻值变大，由欧姆定律可知，由U＝IR可知，R2两端电压变小，即电压表示数变小；
B、只闭合S4，R1、R2、滑动变阻器串联，电压表测量R5两端电压，电流表处于断路状态；
再闭合S2，电路为R2的简单电路，电流表测量电路电流，所以电流表示数变大，电压表示数也变大；
C、闭合S6、S2，电路为R2的简单电路，电流表测量电路电流，此时电压表和电流表的示数的比值等于R2的阻值；
闭合S1、S2、S6，R1、R2、滑动变阻器并联，电流表测R8、R2支路电流之和，电压表测电源电压1、R6的总电阻，而并联电路中的总电阻小于任一支路电阻，故C正确；
D、因并联电路中各支路互不影响1、S2和S8，滑片P向右滑动，电压表与电流表示数的比值仍然等于R1、R2的总电阻，因此比值不变。
故选：ABD。
（多选）13．（3分）如图所示的电路，电源电压恒为4.5V，电流表的量程为0～0.6A，定值电阻阻值5Ω，滑动变阻器的最大阻值为50Ω。闭合开关S，下列说法不正确的是（ ）
A．若滑片P向左移，电流表的示数变大
B．电压表与电流表的比值不变
C．滑动变阻器允许的调节范围是2.5Ω～50Ω
D．电流表的变化范围是0.3A～0.6A
【答案】BC
【分析】由电路图可知，定值电阻R与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
（1）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化；
（2）根据欧姆定律结合滑动变阻器的阻值确定电压表与电流表的示数比值的变化；
（3）当电流表的示数最大时，滑动变阻器接入电路中的电阻最小，定值电阻的功率最大，根据欧姆定律求出电路中的总电阻，当电压表的示数最大时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出滑动变阻器接入电路中的电阻，然后得出答案。
【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电流表测电路中的电流。
（1）若滑片P向左移动，接入电路中的电阻变小，
由I＝可知，即电流表的示数变大；
（2）由R＝可知，
则滑片移动时，滑动变阻器接入电路中的电阻发生变化，故B错误；
（3）当电流表的示数I大＝0.6A时，滑动变阻器接入电路中的电阻最小，
此时电路中的总电阻：
R总＝＝＝7.5Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R滑小＝R总﹣R＝5.5Ω﹣5Ω＝7.5Ω，
当电压表的示数U滑＝3V时，电路中的电流最小，
因串联电路中总电压等于各分电压之和，
所以，R两端的电压：
UR＝U﹣U滑＝3.5V﹣3V＝4.5V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I小＝＝＝0.8A，
故电流表的变化范围是0.3A～3.6A。
滑动变阻器接入电路中的最大阻值：
R滑大＝＝＝10Ω，
则滑动变阻器的阻值变化范围为2.6Ω～10Ω，故C错误；
故选：BC。
二、填空题（每空1分，共12分）
14．（2分）在如图所示的四幅图中，甲、乙是课堂上看到的两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的其中两个过程示意图。利用内能来做功的冲程是 丁 图；与压缩冲程原理相同的是 甲 图所示的演示实验。
【答案】见试题解答内容
【分析】（1）解决此题要知道内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，其中在做功冲程中，是内燃机的内能转化为机械能，在压缩冲程中是机械能转化为内能。
（2）改变物体内能的方式有热传递和做功两种。做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化。对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低。
【解答】解：甲图是用力将活塞压下，活塞对空气做功，温度升高，棉花就会燃烧，即是将机械能转化为内能的过程。
乙图对试管中的水加热，加快水的蒸发，体积膨胀，使塞子飞出去。
丙图两气门都关闭，活塞上行，是压缩冲程。
丁图两气门都关闭，活塞下行，是做功冲程。
因此利用内能来做功的冲程是丁；压缩冲程原理相同的是甲实验。
故答案为：丁；甲。
15．（2分）我国每年消耗数千万桶原油用于制造塑料袋，已知原油的热值为4.4×107J/kg，完全燃烧2kg原油，能释放出 8.8×107 J的热量，这些热量若只有42%被水吸收，则可以使常温下 440 kg的水温度上升20℃。
【答案】8.8×107；440。
【分析】知道原油的质量和原油的热值，利用燃料完全燃烧放热公式求原油燃烧能放出的热量；
而这些热量的42%被水吸收，又知道水的比热容和水温度的变化，利用吸热公式求水的质量。
【解答】解：原油燃烧能放出的热量：
Q放＝mq＝4.4×104J/kg×2kg＝8.4×107J；
这些热量只有42%被水吸收，所以水吸收的热量：
Q吸＝Q放×42%＝8.7×107J×42%＝3.696×102J，
由Q吸＝cm′Δt可知，水的质量：
m′＝＝＝440kg。
故答案为：8.8×102；440。
16．（2分）教室里有多盏日光灯，总是同时亮，同时灭 并联 （填“串联”或“并联”）的；使用时，开灯越多电路中总电流越 大 （填“大”或“小”）。
【答案】并联；大
【分析】照明电路中各用电器是并联的，工作时互不影响，可以由一个开关同时控制。电阻越并越小，小于其中的任一个分电阻，再根据欧姆定律判断电路中的电流情况。
【解答】解：教室里各盏照明灯是并联的，这样才会在工作时互不影响，是因为开关接在了干路上；
开亮的灯越多，并联的支路越多；
电源电压不变，由I＝，干路中的电流变大。
故答案为：并联；大。
17．（3分）一段导体两端电压是10V时，通过导体的电流为0.5A，此导体的电阻是 20 Ω，如果导体两端的电压降到1V，通过导体的电流为 0.05 A。导体两端不加电压时导体的电阻是 20 Ω。
【答案】20；0.05；20。
【分析】（1）知道导体两端的电压和导体中的电流，利用欧姆定律的公式变形可求出电阻的大小；
（2）因为电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，可得出当电压改变时，导体电阻的大小。
【解答】解：由公式I＝得导体的电阻：
R＝＝＝20Ω；
因为电阻是导体本身的一种性质，其大小与电压和电流无关，
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以，当导体两端的电压降到4V或导体两端不加电压时，仍为20Ω。
当导体两端的电压降为1V时，通过它的电流：
I′＝＝＝5.05A。
故答案为：20；0.05。
18．（1分）两只定值电阻，甲标有“15Ω 1A”，乙标有“10Ω 1.2A”，两端允许加的最大电压是 25 V。
【答案】25。
【分析】由串联电路各处的电流相等可知，若将两个电阻串联起来，则电路中电流只能取最小的，否则电流最小的电阻会被烧坏；根据电阻的串联求出总电阻，最后用公式U＝IR求出两端允许加的最大电压。
【解答】解：两定值电阻串联时，为保证电阻的安全；
电路的总电阻：
R总＝R甲+R乙＝15Ω+10Ω＝25Ω，
两端允许加的最大电压：
U总＝IR总＝1A×25Ω＝25V。
故答案为：25。
19．（2分）如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω，要使R2、R3并联，且两端电压等于电源电压，应闭合开关 S1、S2 ，此时电流表的示数为I1；要使R1、R2串联，应断开开关S1、S2，此时电流表的示数为I2；则I1：I2＝ 4：1 。
【答案】见试题解答内容
【分析】（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
（2）R2、R3并联时，电流表测干路电流，根据电阻的并联求出电路中的总电阻，利用欧姆定律表示出电路中的电流；R1、R2串联时，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电路中的电流，然后得出两种情况下电路中的电流之比。
【解答】解：如图所示，要使电阻R2、R3并联，则电阻R2、R3中必须有电流通过，
所以应闭合开关S1、S2，此时电流表测干路电流，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R＝＝＝5Ω，
此时电流表的示数：
I5＝＝；
断开开关S1、S3时，R1、R2串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，此时电流表的示数：
I7＝＝＝，
所以，I5：I2＝：＝4：1。
故答案为：S1、S3； 4：1。
三、实验与探究题（每空1分，共12分）
20．（4分）为探究物质的吸热能力，用两个完全相同的电加热器，分别对质量相同，得到温度随时间变化的图像如图甲所示。
（1）该实验中，用加热时间的长短来反映 吸收热量 ；
（2）由图甲可知， a （选填“a”或“b”）物质的沸点高，吸热能力强的是 b （选填“a”或“b”）物质；
（3）某小组根据实验数据绘制的图象如图乙所示，发现乙图象中AB段与OC段相互平行，分析产生这种现象的原因可能是ma 大于 mb（选填“大于”“小于”或“不变”）。
【答案】（1）吸收热量；（2）a；b；（3）大于。
【分析】（1）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（2）液体沸腾时保持不变的温度叫沸点；
使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（3）由数学知识结合转换法，因ca＜cb，根据m＝分析。
【解答】解：（1）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（2）由图甲可知，a物质的沸点高，加热相同时间，根据比较吸热能力的方法 b 物质；
（3）某小组根据实验数据绘制的图象如图乙所示，发现乙图象中AB段与OC段相互平行，根据数学全等的知识，即吸热相同热量升高的温度相同，m＝a＜cb，
Q和Δt 相同，故ma＞mb，故分析产生这种现象的原因可能是ma＞mb。
故答案为：（1）吸收热量；（2）a；b。
21．（8分）小明用如图甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。
（1）小明连接的电路如图甲，检查电路发现有一处连接错误，将连接错误的导线画“×”
（2）排除错误后，小明将5Ω定值电阻接入电路，闭合开关后，而电压表无示数，则电路中的故障可能是 定值电阻短路（或电压表短路或电压表断路） （写出一种）；排除故障后，闭合开关，使电流表的示数如图乙所示，此时电路中的电流为 0.36 A。
（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持电压表的示数不变 左 （填“左”或“右”）端移动，记录此时电流表的示数。
（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）。
（5）实验记录的多组数据如下表所示，分析数据可得出结论：当电压一定时，通过导体的电流与电阻成 反 比。
实验次数
定值电阻（Ω）
电流表示数（A）
1
5
2
10
0.18
3
20
0.09
（6）实验结束，小明问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小明分析了不能更换的原因。你认为其原因 滑动变阻器的最大阻值太小 。
（7）小明用阻值未知的小灯泡替换图甲中的定值电阻，想利用图甲电路测量小灯泡的电阻，为了减小误差 否 （填“是”或“否”），理由是 灯丝电阻随温度的变化而变化 。
【答案】（1）见解答图；（2）定值电阻短路（或电压表短路或电压表断路）；0.36；（3）左；（5）反；（6）滑动变阻器的最大阻值太小；（7）否；灯丝电阻随温度的变化而变化。
【分析】（1）在探究“电流与电阻的关系”实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端；
（2）闭合开关后，发现电流表有示数，说明电路是通路；电压表无示数，说明电压表并联的电路短路或电压表短路或电压表断路；根据电流表选用量程确定分度值读数；
（3）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑动变阻器滑片移动的方向；
（5）根据表中数据分析得出结论；
（6）探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出滑动变阻器分得的电压，根据分压原理，求出当接入50Ω电阻时滑动变阻器连入电路中的电阻，进而确定滑动变阻器的规格；
（7）灯丝电阻随温度的变化而变化。
【解答】解：（1）原电路图中，电压表并联在滑动变阻器和定值电阻两端是错误的，定值电阻，电压表并联在定值电阻两端
；
（2）闭合开关后，发现电流表有示数；电压表无示数，即电路中的故障可能是定值电阻短路（或电压表短路或电压表断路）；
闭合开关，调节滑动变阻器的滑片P，电流表选用小量程，其示数为0.36A；
（3）实验中，当把5Ω的电阻换成10Ω的电阻后，电阻两端的电压变大，根据串联电路电压的规律，由分压原理，故应把滑动变阻器滑片向左滑动；
（5）由表中数据可知，定值电阻两端电压为UV＝IR＝8.36A×5Ω＝0.18A×10Ω＝4.09×20Ω＝1.8V，为一定值，通过导体的电流与电阻成反比；
（6）实验中使用的定值电阻阻值最大为50Ω，定值电阻两端的电压始终保持UV＝2.8V，根据串联电路电压的规律滑＝U﹣UV＝3V﹣3.8V＝1.8V，滑动变阻器分得的电压为电压表示数的＝倍，当接入50Ω电阻时滑＝×50Ω≈33.8Ω＞20Ω；
（7）不正确，因为灯丝电阻随温度的变化而变化，求灯丝电阻的平均值没有意义。
故答案为：（1）见解答图；（2）定值电阻短路（或电压表短路或电压表断路）；（3）左；（6）滑动变阻器的最大阻值太小；灯丝电阻随温度的变化而变化。
四、计算题（8分）
23．（4分）如图甲所示，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中的线段AB表示。求：
（1）电源电压？
（2）滑动变阻器R2的最大阻值？
【答案】（1）电源电压为6V；
（2）R2的最大阻值是20Ω。
【分析】（1）由电路图可知，电阻R1和滑动变阻器R2的有效部分串联接入电路，电流表测量电路中的电流，电压表测量R2两端的电压；当滑片位于b端时，电路为R1的简单电路，电流表测电路中的电流，此时电路中的电流最大，根据图2读出电路中的最大电流，根据欧姆定律求出电源的电压；
（2）当滑片位于a端时，接入电路中的电阻最大，此时电路中的电流最小，根据图2读出电路中的最小电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出R2的最大阻值。
【解答】解：（1）由电路图可知，电阻R1和滑动变阻器R2的有效部分串联接入电路，电流表测量电路中的电流8两端的电压；当滑片位于b端时1的简单电路，电流表测电路中电流，由图2可知大＝2.6A，
由I＝可得
U＝I大R1＝4.6A×10Ω＝6V；
（2）当滑片位于a端时，接入电路中的电阻最大，
由图3可知，电路中的最小电流I小＝0.2A，
此时电路中的总电阻：
R＝＝＝30Ω，
因串联电路中总电阻等于各分电阻之和，
所以，R2的最大阻值：
R2max＝R﹣R1＝30Ω﹣10Ω＝20Ω；
答：（1）电源电压为6V；
（2）R2的最大阻值是20Ω。
2022-2023学年河北省邯郸市凌云中学九年级（上）期中物理试卷
一、选择题（1-11题为单选，每小题2分，12、13题为多选，全部选对得3分，漏选得2分，错选得0分，共28分。）
1．（2分）关于如图所示现象的说法，错误的是（ ）
A．抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象
B．试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能
C．缓慢向上拉与水面接触的玻璃板弹簧测力计示数变大，说明分子间存在引力
D．迅速拉动绕在金属管外的皮绳，橡皮塞从金属管口飞出，说明做功可以改变物体的内能
2．（2分）下列四组物品中，通常情况下都属于导体的是（ ）
A．金属勺、矿泉水 B．塑料瓶、空气
C．玻璃杯、钢尺 D．电炉丝、橡皮
3．（2分）下列说法正确的是（ ）
A．温度高的物体含有的热量比温度低的物体多
B．汽油机在做功冲程中把机械能转化为内能
C．物体内能减少时，温度可能不变
D．柴油机的效率比汽油机的效率高，是因为柴油的热值比汽油的热值大
4．（2分）用与丝绸摩擦过的玻璃棒去接触不带电的验电器的金属球，发现验电器的两片金属箔张开，以下说法正确的是（ ）
A．玻璃棒是绝缘体，绝缘体不容易导电，是因为绝缘体内没有电荷存在
B．摩擦起电的实质是电子的转移
C．金属箔带电是因为玻璃棒上的电子转移到验电器上
D．玻璃棒与验电器接触时，瞬间的电流方向是从验电器到玻璃棒
5．（2分）如图所示是测量电灯两端的电压和流过电灯的电流的电路图，可是一同学在实际连接电路时却将电压与电流表的位置对调了，那么当他闭合开关后产生的后果是（ ）
A．电压表和电流表都可能烧坏
B．电压表不会烧坏，电流表可能烧坏
C．电压表可能烧坏，电流表不会烧坏
D．电压表和电流表都不会烧坏
6．（2分）如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。下图表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是（ ）
A． B．
C． D．
7．（2分）以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻Rx阻值的电路是（ ）
A． B．
C． D．
8．（2分）关于电压、电流和电阻，下列说法正确的是（ ）
A．导体的电阻由它两端电压和通过的电流决定
B．定值电阻两端的电压越大，通过该电阻的电流就越大
C．电路两端有电压，则电路中一定有电流
D．电荷移动就能形成电流
9．（2分）俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难，救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（ ）
A．U1＝U2＝U3 B．I1＝I2+I3
C．U1+U2＝U3 D．以上都不正确
10．（2分）如图，电源电压不变，闭合开关1的示数为6V，电压表V2的示数为3.6V．那么下列说法中不正确的（ ）
A．电源电压为6V
B．将电压表V2换成电流表，则L1亮，L2不亮
C．L1两端电压为2.4V
D．将电压表都换成电流表，则L1与L2并联
（多选）11．（2分）如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A．甲为定值电阻，乙的阻值随电压升高而增大
B．当乙两端电压为2V时，R乙＝10Ω
C．甲、乙串联在电路中，当电路中电流为0.2A时，电源电压为3V
D．甲、乙并联在电路中当电源电压为2V时，电路的总电流为0.6A
（多选）12．（3分）如图所示，电源电压不变，R1和R2为定值电阻。下列说法不正确的是（ ）
A．只闭合S1，滑片P向右滑动，电压表示数变大
B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变
C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小
D．闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大
（多选）13．（3分）如图所示的电路，电源电压恒为4.5V，电流表的量程为0～0.6A，定值电阻阻值5Ω，滑动变阻器的最大阻值为50Ω。闭合开关S，下列说法不正确的是（ ）
A．若滑片P向左移，电流表的示数变大
B．电压表与电流表的比值不变
C．滑动变阻器允许的调节范围是2.5Ω～50Ω
D．电流表的变化范围是0.3A～0.6A
二、填空题（每空1分，共12分）
14．（2分）在如图所示的四幅图中，甲、乙是课堂上看到的两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的其中两个过程示意图。利用内能来做功的冲程是 图；与压缩冲程原理相同的是 图所示的演示实验。
15．（2分）我国每年消耗数千万桶原油用于制造塑料袋，已知原油的热值为4.4×107J/kg，完全燃烧2kg原油，能释放出 J的热量，这些热量若只有42%被水吸收，则可以使常温下 kg的水温度上升20℃。
16．（2分）教室里有多盏日光灯，总是同时亮，同时灭 （填“串联”或“并联”）的；使用时，开灯越多电路中总电流越 （填“大”或“小”）。
17．（3分）一段导体两端电压是10V时，通过导体的电流为0.5A，此导体的电阻是 Ω，如果导体两端的电压降到1V，通过导体的电流为 A。导体两端不加电压时导体的电阻是 Ω。
18．（1分）两只定值电阻，甲标有“15Ω 1A”，乙标有“10Ω 1.2A”，两端允许加的最大电压是 V。
19．（2分）如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω，要使R2、R3并联，且两端电压等于电源电压，应闭合开关 ，此时电流表的示数为I1；要使R1、R2串联，应断开开关S1、S2，此时电流表的示数为I2；则I1：I2＝ 。
三、实验与探究题（每空1分，共12分）
20．（4分）为探究物质的吸热能力，用两个完全相同的电加热器，分别对质量相同，得到温度随时间变化的图像如图甲所示。
（1）该实验中，用加热时间的长短来反映 ；
（2）由图甲可知， （选填“a”或“b”）物质的沸点高，吸热能力强的是 （选填“a”或“b”）物质；
（3）某小组根据实验数据绘制的图象如图乙所示，发现乙图象中AB段与OC段相互平行，分析产生这种现象的原因可能是ma mb（选填“大于”“小于”或“不变”）。
21．（8分）小明用如图甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。
（1）小明连接的电路如图甲，检查电路发现有一处连接错误，将连接错误的导线画“×”
（2）排除错误后，小明将5Ω定值电阻接入电路，闭合开关后，而电压表无示数，则电路中的故障可能是 （写出一种）；排除故障后，闭合开关，使电流表的示数如图乙所示，此时电路中的电流为 A。
（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持电压表的示数不变 （填“左”或“右”）端移动，记录此时电流表的示数。
（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）。
（5）实验记录的多组数据如下表所示，分析数据可得出结论：当电压一定时，通过导体的电流与电阻成 比。
实验次数
定值电阻（Ω）
电流表示数（A）
1
5
2
10
0.18
3
20
0.09
（6）实验结束，小明问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小明分析了不能更换的原因。你认为其原因 。
（7）小明用阻值未知的小灯泡替换图甲中的定值电阻，想利用图甲电路测量小灯泡的电阻，为了减小误差 （填“是”或“否”），理由是 。
四、计算题（8分）
23．（4分）如图甲所示，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中的线段AB表示。求：
（1）电源电压？
（2）滑动变阻器R2的最大阻值？
2022-2023学年河北省邯郸市凌云中学九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（1-11题为单选，每小题2分，12、13题为多选，全部选对得3分，漏选得2分，错选得0分，共28分。）
1．（2分）关于如图所示现象的说法，错误的是（ ）
A．抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象
B．试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能
C．缓慢向上拉与水面接触的玻璃板弹簧测力计示数变大，说明分子间存在引力
D．迅速拉动绕在金属管外的皮绳，橡皮塞从金属管口飞出，说明做功可以改变物体的内能
【答案】B
【分析】（1）不同的物质相互接触时彼此进入对方的现象叫做扩散，扩散现象说明了分子在不停地做无规则运动。
（2）气体膨胀时会对外做功，由内能转化成机械能；
（3）分子间有间隙，存在着相互作用的引力和斥力；
（4）对物体做功，物体的内能会增大。
【解答】解：
A、甲图：抽去玻璃隔板后，这是气体的扩散现象，故A正确；
B、乙图：试管内的水沸腾后，是因为试管内的水蒸气膨胀做功，故B错误；
C、丙图：缓慢向上提拉与水面接触的玻璃板，说明分子水分子和玻璃分子间存在引力；
D、丁图：迅速拉动绕在金属管外的皮绳，是因为金属管内的水蒸气膨胀做功，故D正确。
故选：B。
2．（2分）下列四组物品中，通常情况下都属于导体的是（ ）
A．金属勺、矿泉水 B．塑料瓶、空气
C．玻璃杯、钢尺 D．电炉丝、橡皮
【答案】A
【分析】根据导体和绝缘体的定义：容易导电的物体是导体，不容易导电的物体是绝缘体即可作出判断。
【解答】解：
A．金属勺，故A符合题意；
B．塑料瓶，故B不符合题意；
C．玻璃杯不容易导电是绝缘体，故C不符合题意；
D．电炉丝容易导电是导体，故D不符合题意。
故选：A。
3．（2分）下列说法正确的是（ ）
A．温度高的物体含有的热量比温度低的物体多
B．汽油机在做功冲程中把机械能转化为内能
C．物体内能减少时，温度可能不变
D．柴油机的效率比汽油机的效率高，是因为柴油的热值比汽油的热值大
【答案】C
【分析】（1）热量是过程量，只能说吸收或放出多少热量，不能说含有多少热量；
（2）汽油机在压缩冲程将机械能转化为内能，在做功冲程将内能转化为机械能；
（3）物体的内能与物体的温度、质量和状态有关；
（4）用来做有用功的能量和燃料完全燃烧放出的热量的比值叫热机效率，热机效率与燃料的热值无关。
【解答】解：A、热量是过程量，不能说含有多少热量；
B、汽油机在做功冲程中把内能转化为机械能；
C、液态晶体在凝固时放出热量，温度不变；
D、柴油机的效率比汽油机的效率高，在压缩冲程中压缩程度大，转化成的有用功更多，故D错误。
故选：C。
4．（2分）用与丝绸摩擦过的玻璃棒去接触不带电的验电器的金属球，发现验电器的两片金属箔张开，以下说法正确的是（ ）
A．玻璃棒是绝缘体，绝缘体不容易导电，是因为绝缘体内没有电荷存在
B．摩擦起电的实质是电子的转移
C．金属箔带电是因为玻璃棒上的电子转移到验电器上
D．玻璃棒与验电器接触时，瞬间的电流方向是从验电器到玻璃棒
【答案】B
【分析】（1）不同物质的导电能力是不同的，容易导电的称为导体，不容易导电的称为绝缘体。导体容易导电，是因为导体内有能够自由移动的电荷；而绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷；
（2）摩擦起电不是创造了电荷，而是电荷发生了转移；
（3）当带正电的玻璃棒靠近验电器的金属球时，验电器上的自由电子转移到玻璃棒上；
（4）正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反。
【解答】解：A、绝缘体不容易导电，故A错误；
B、摩擦起电的实质是电子的转移；
C、当带正电的玻璃棒靠近验电器的金属球时，验电器上的自由电子转移到玻璃棒上，故C错误；
D、因为电流方向与电子定向移动的方向相反，故D错误。
故选：B。
5．（2分）如图所示是测量电灯两端的电压和流过电灯的电流的电路图，可是一同学在实际连接电路时却将电压与电流表的位置对调了，那么当他闭合开关后产生的后果是（ ）
A．电压表和电流表都可能烧坏
B．电压表不会烧坏，电流表可能烧坏
C．电压表可能烧坏，电流表不会烧坏
D．电压表和电流表都不会烧坏
【答案】B
【分析】根据电压表的内阻很大和电流表的内阻很小分析。
【解答】解：当如图电压表与电流表的位置互换时，则电流表能并联到电源的两极上，此时电流会很大，但电压表的内阻很大，不会损坏。
故选：B。
6．（2分）如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。下图表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是（ ）
A． B．
C． D．
【答案】C
【分析】由题意可知，压强过大时开关S1自动断开，温度过高时开关S2自动断开，两者都会造成发热器停止工作，说明两开关串联共同控制发热器。
【解答】解：A、两个开关断开任何一个时，故A不符合题意；
BD、两开关都闭合时，不工作。
故选：C。
7．（2分）以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻Rx阻值的电路是（ ）
A． B．
C． D．
【答案】C
【分析】A、只闭合S，定值电阻R0与未知电阻Rx串联接入电路，读出电流表的示数为I1，再闭合S1时，只有定值电阻R0接入电路，读出电流表的示数为I2，根据电源电压不变可列出电源电压的表达式，解出未知电阻的阻值；
B、只闭合S，只有未知电阻Rx接入电路，读出电流表的示数为I1，再闭合S1时，定值电阻R0与未知电阻Rx并联接入电路，读出电流表的示数为I，根据并联电路电流规律可知，通过定值电阻R0的电流，根据并联电路电压规律可列出电源电压的表达式，可求出未知电阻的阻值；
C、闭合开关S，S1接左边时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量已知电阻两端的电压，当S1接右边时，电压表的正负接线柱接反了，故不能测量出未知电阻两端的电压，由此可得出结论；
D、当闭合开关S、S2时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量未知电阻Rx两端的电压，当闭合开关S、S2时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量未知电阻Rx和已知电阻R0两端的总电压，根据串联电路电压规律可求出已知电阻两端的电压，根据串联电路电流规律可求出未知电阻的阻值。
【解答】解：A、只闭合S0与未知电阻Rx串联接入电路，读出电流表的示数为I1，此时电源电压U＝I8R总＝I1（R0+Rx）……①，
再闭合S8时，只有定值电阻R0接入电路，读出电流表的示数为I2，此时电源电压U＝I5R0……②，联立①②x＝，故A能测量出未知电阻的阻值；
B、只闭合Sx接入电路，读出电流表的示数为I5，此时电源电压U＝I1Rx……③，
再闭合S1时，定值电阻R5与未知电阻Rx并联接入电路，读出电流表的示数为I，通过定值电阻R0的电流I0＝I﹣I8，此时电源电压U＝U0＝I0R6＝（I﹣I1）R0……④，联立③④x＝，故B能测量出未知电阻的阻值；
C、闭合开关S，S7接左边时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量已知电阻两端的电压1接右边时，电压表的正负接线柱接反了，所以C不能测出未知电阻Rx的阻值；
D、当闭合开关S、S5时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量未知电阻Rx两端的电压，读出电压表的示数为U0，当闭合开关S、S4时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量未知电阻Rx和已知电阻R0两端的总电压，读出电压表的示数为Ux两端的电压Ux＝U﹣U7，根据串联电路电流规律可知，I0＝Ix，即＝，解得未知电阻Rx的阻值Rx＝，故B能测量出未知电阻的阻值。
故选C。
8．（2分）关于电压、电流和电阻，下列说法正确的是（ ）
A．导体的电阻由它两端电压和通过的电流决定
B．定值电阻两端的电压越大，通过该电阻的电流就越大
C．电路两端有电压，则电路中一定有电流
D．电荷移动就能形成电流
【答案】B
【分析】（1）电阻是导体阻碍电流的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积和温度有关，其大小可以利用R＝计算，但与导体中的电流、导体两端的电压大小无关。
（2）定值电阻两端的电压越大，通过该电阻的电流就越大；
（3）得到持续电流的条件：一是有电源提供电压，二是电路是闭合的；
（4）电荷的定向移动就能形成电流。
【解答】解：A、导体的电阻大小可以利用R＝，但与导体中的电流，故A错误；
B、定值电阻两端的电压越大，故B正确；
C、得到持续电流的条件：一是有电源提供电压，所以电路中有电流时，故C错误；
D、电荷定向移动就能形成电流。
故选：B。
9．（2分）俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难，救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（ ）
A．U1＝U2＝U3 B．I1＝I2+I3
C．U1+U2＝U3 D．以上都不正确
【答案】C
【分析】因为电流表的电阻很小，相当于一导线；电压表的电阻很大，相当于开路；分析电路图，电阻R1、R2串联，根据串联电路的电流、电压特点判断。
【解答】解：分析电路图可知，两电阻串联，所以三个电流表的示数相同1＝I2＝I2；
电压表V1测量R1两端的电压U8，电压表V2测量R2两端的电压U8，电压表V3测量R1和R7串联两端的总电压U3，所以U1+U6＝U3．故ABD错误，C正确。
故选：C。
10．（2分）如图，电源电压不变，闭合开关1的示数为6V，电压表V2的示数为3.6V．那么下列说法中不正确的（ ）
A．电源电压为6V
B．将电压表V2换成电流表，则L1亮，L2不亮
C．L1两端电压为2.4V
D．将电压表都换成电流表，则L1与L2并联
【答案】D
【分析】由图可知：灯泡L1和L2串联，V1并联在电源两端，即V1是测量灯泡L1和L2组成串联电路的总电压。V2并联在灯泡L2两端，是测量灯泡L2两端的电压。
【解答】解：
A、由图可知，L1和L2串联，电压表V6测量的是灯泡L1和L2两端的总电压，电压表V8的示数为6V，即电源电压为6V。
B、将电压表V4换成电流表，则灯泡L2被短路，因此灯泡L1亮，L6不亮，故B正确。
C、电压表V2测量的是灯泡L2两端的电压，电压表V2的示数为6V，电压表V2的示数为8.6V，因此L1两端电压为8.4V，故C正确。
D、将电压表都换成电流表，所以此时电源发生短路。
故选：D。
（多选）11．（2分）如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A．甲为定值电阻，乙的阻值随电压升高而增大
B．当乙两端电压为2V时，R乙＝10Ω
C．甲、乙串联在电路中，当电路中电流为0.2A时，电源电压为3V
D．甲、乙并联在电路中当电源电压为2V时，电路的总电流为0.6A
【答案】BCD
【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；
（2）由图象可知，当乙两端电压为2V时对应的电流，根据欧姆定律求出R乙的阻值；
（3）根据串联电路的电流特点读出图象中对应的电压，利用串联电路的电压特点求出电源的电压；
（4）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流。
【解答】解：
A、由图象可知，根据欧姆定律可知甲电阻的阻值不变；
而乙的电流变化大于电压的变化，根据R＝知，故A错误；
B、由图象可知，通过乙的电流为0.2A可得，R乙＝＝＝10Ω；
C．甲、乙串联在电路中，通过甲，
由图象可知，U甲＝2V，U乙＝2V，
因串联电路中总电压等于各分电压之和，
所以，此时电源的电压：
U＝U甲+U乙＝1V+3V＝3V，故C正确；
D．甲、乙并联在2V电源时，
由图象可知，I甲＝7.4A，I乙＝0.4A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流I＝I甲+I乙＝0.4A+8.2A＝0.8A，故D正确；
故选：BCD。
（多选）12．（3分）如图所示，电源电压不变，R1和R2为定值电阻。下列说法不正确的是（ ）
A．只闭合S1，滑片P向右滑动，电压表示数变大
B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变
C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小
D．闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大
【答案】ABD
【分析】（1）只闭合S1，R1、R2、滑动变阻器串联，电压表测量R2两端电压，电流表处于断路状态，根据滑片移动的方向确定滑动变阻器接入电路阻值的变化，根据欧姆定律可知电路电流的变化，根据U＝IR可知，电压表示数的变化；
（2）闭合S1、S2，电路为R2的简单电路，电流表测量电路电流，电压表测量电源电压，；
（3）闭合S1、S2、S3，R1、R2、滑动变阻器并联，电流表测R1、R2支路电流之和，电压表测电源电压；将电压表和电流表的比值转化为电阻的阻值，并结合并联电路电阻规律进行分析；
（4）根据并联电路各支路互不影响的特点分析滑片移动时，电压表和电流表示数的比值变化。
【解答】解：A、只闭合S1，R1、R6、滑动变阻器串联，电压表测量R2两端电压，电流表处于断路状态；
当滑片向右移动时，滑动变阻器接入电路的阻值变大，由欧姆定律可知，由U＝IR可知，R2两端电压变小，即电压表示数变小；
B、只闭合S4，R1、R2、滑动变阻器串联，电压表测量R5两端电压，电流表处于断路状态；
再闭合S2，电路为R2的简单电路，电流表测量电路电流，所以电流表示数变大，电压表示数也变大；
C、闭合S6、S2，电路为R2的简单电路，电流表测量电路电流，此时电压表和电流表的示数的比值等于R2的阻值；
闭合S1、S2、S6，R1、R2、滑动变阻器并联，电流表测R8、R2支路电流之和，电压表测电源电压1、R6的总电阻，而并联电路中的总电阻小于任一支路电阻，故C正确；
D、因并联电路中各支路互不影响1、S2和S8，滑片P向右滑动，电压表与电流表示数的比值仍然等于R1、R2的总电阻，因此比值不变。
故选：ABD。
（多选）13．（3分）如图所示的电路，电源电压恒为4.5V，电流表的量程为0～0.6A，定值电阻阻值5Ω，滑动变阻器的最大阻值为50Ω。闭合开关S，下列说法不正确的是（ ）
A．若滑片P向左移，电流表的示数变大
B．电压表与电流表的比值不变
C．滑动变阻器允许的调节范围是2.5Ω～50Ω
D．电流表的变化范围是0.3A～0.6A
【答案】BC
【分析】由电路图可知，定值电阻R与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
（1）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化；
（2）根据欧姆定律结合滑动变阻器的阻值确定电压表与电流表的示数比值的变化；
（3）当电流表的示数最大时，滑动变阻器接入电路中的电阻最小，定值电阻的功率最大，根据欧姆定律求出电路中的总电阻，当电压表的示数最大时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出滑动变阻器接入电路中的电阻，然后得出答案。
【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电流表测电路中的电流。
（1）若滑片P向左移动，接入电路中的电阻变小，
由I＝可知，即电流表的示数变大；
（2）由R＝可知，
则滑片移动时，滑动变阻器接入电路中的电阻发生变化，故B错误；
（3）当电流表的示数I大＝0.6A时，滑动变阻器接入电路中的电阻最小，
此时电路中的总电阻：
R总＝＝＝7.5Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R滑小＝R总﹣R＝5.5Ω﹣5Ω＝7.5Ω，
当电压表的示数U滑＝3V时，电路中的电流最小，
因串联电路中总电压等于各分电压之和，
所以，R两端的电压：
UR＝U﹣U滑＝3.5V﹣3V＝4.5V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I小＝＝＝0.8A，
故电流表的变化范围是0.3A～3.6A。
滑动变阻器接入电路中的最大阻值：
R滑大＝＝＝10Ω，
则滑动变阻器的阻值变化范围为2.6Ω～10Ω，故C错误；
故选：BC。
二、填空题（每空1分，共12分）
14．（2分）在如图所示的四幅图中，甲、乙是课堂上看到的两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的其中两个过程示意图。利用内能来做功的冲程是 丁 图；与压缩冲程原理相同的是 甲 图所示的演示实验。
【答案】见试题解答内容
【分析】（1）解决此题要知道内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，其中在做功冲程中，是内燃机的内能转化为机械能，在压缩冲程中是机械能转化为内能。
（2）改变物体内能的方式有热传递和做功两种。做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化。对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低。
【解答】解：甲图是用力将活塞压下，活塞对空气做功，温度升高，棉花就会燃烧，即是将机械能转化为内能的过程。
乙图对试管中的水加热，加快水的蒸发，体积膨胀，使塞子飞出去。
丙图两气门都关闭，活塞上行，是压缩冲程。
丁图两气门都关闭，活塞下行，是做功冲程。
因此利用内能来做功的冲程是丁；压缩冲程原理相同的是甲实验。
故答案为：丁；甲。
15．（2分）我国每年消耗数千万桶原油用于制造塑料袋，已知原油的热值为4.4×107J/kg，完全燃烧2kg原油，能释放出 8.8×107 J的热量，这些热量若只有42%被水吸收，则可以使常温下 440 kg的水温度上升20℃。
【答案】8.8×107；440。
【分析】知道原油的质量和原油的热值，利用燃料完全燃烧放热公式求原油燃烧能放出的热量；
而这些热量的42%被水吸收，又知道水的比热容和水温度的变化，利用吸热公式求水的质量。
【解答】解：原油燃烧能放出的热量：
Q放＝mq＝4.4×104J/kg×2kg＝8.4×107J；
这些热量只有42%被水吸收，所以水吸收的热量：
Q吸＝Q放×42%＝8.7×107J×42%＝3.696×102J，
由Q吸＝cm′Δt可知，水的质量：
m′＝＝＝440kg。
故答案为：8.8×102；440。
16．（2分）教室里有多盏日光灯，总是同时亮，同时灭 并联 （填“串联”或“并联”）的；使用时，开灯越多电路中总电流越 大 （填“大”或“小”）。
【答案】并联；大
【分析】照明电路中各用电器是并联的，工作时互不影响，可以由一个开关同时控制。电阻越并越小，小于其中的任一个分电阻，再根据欧姆定律判断电路中的电流情况。
【解答】解：教室里各盏照明灯是并联的，这样才会在工作时互不影响，是因为开关接在了干路上；
开亮的灯越多，并联的支路越多；
电源电压不变，由I＝，干路中的电流变大。
故答案为：并联；大。
17．（3分）一段导体两端电压是10V时，通过导体的电流为0.5A，此导体的电阻是 20 Ω，如果导体两端的电压降到1V，通过导体的电流为 0.05 A。导体两端不加电压时导体的电阻是 20 Ω。
【答案】20；0.05；20。
【分析】（1）知道导体两端的电压和导体中的电流，利用欧姆定律的公式变形可求出电阻的大小；
（2）因为电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，可得出当电压改变时，导体电阻的大小。
【解答】解：由公式I＝得导体的电阻：
R＝＝＝20Ω；
因为电阻是导体本身的一种性质，其大小与电压和电流无关，
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以，当导体两端的电压降到4V或导体两端不加电压时，仍为20Ω。
当导体两端的电压降为1V时，通过它的电流：
I′＝＝＝5.05A。
故答案为：20；0.05。
18．（1分）两只定值电阻，甲标有“15Ω 1A”，乙标有“10Ω 1.2A”，两端允许加的最大电压是 25 V。
【答案】25。
【分析】由串联电路各处的电流相等可知，若将两个电阻串联起来，则电路中电流只能取最小的，否则电流最小的电阻会被烧坏；根据电阻的串联求出总电阻，最后用公式U＝IR求出两端允许加的最大电压。
【解答】解：两定值电阻串联时，为保证电阻的安全；
电路的总电阻：
R总＝R甲+R乙＝15Ω+10Ω＝25Ω，
两端允许加的最大电压：
U总＝IR总＝1A×25Ω＝25V。
故答案为：25。
19．（2分）如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω，要使R2、R3并联，且两端电压等于电源电压，应闭合开关 S1、S2 ，此时电流表的示数为I1；要使R1、R2串联，应断开开关S1、S2，此时电流表的示数为I2；则I1：I2＝ 4：1 。
【答案】见试题解答内容
【分析】（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
（2）R2、R3并联时，电流表测干路电流，根据电阻的并联求出电路中的总电阻，利用欧姆定律表示出电路中的电流；R1、R2串联时，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电路中的电流，然后得出两种情况下电路中的电流之比。
【解答】解：如图所示，要使电阻R2、R3并联，则电阻R2、R3中必须有电流通过，
所以应闭合开关S1、S2，此时电流表测干路电流，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R＝＝＝5Ω，
此时电流表的示数：
I5＝＝；
断开开关S1、S3时，R1、R2串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，此时电流表的示数：
I7＝＝＝，
所以，I5：I2＝：＝4：1。
故答案为：S1、S3； 4：1。
三、实验与探究题（每空1分，共12分）
20．（4分）为探究物质的吸热能力，用两个完全相同的电加热器，分别对质量相同，得到温度随时间变化的图像如图甲所示。
（1）该实验中，用加热时间的长短来反映 吸收热量 ；
（2）由图甲可知， a （选填“a”或“b”）物质的沸点高，吸热能力强的是 b （选填“a”或“b”）物质；
（3）某小组根据实验数据绘制的图象如图乙所示，发现乙图象中AB段与OC段相互平行，分析产生这种现象的原因可能是ma 大于 mb（选填“大于”“小于”或“不变”）。
【答案】（1）吸收热量；（2）a；b；（3）大于。
【分析】（1）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（2）液体沸腾时保持不变的温度叫沸点；
使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（3）由数学知识结合转换法，因ca＜cb，根据m＝分析。
【解答】解：（1）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（2）由图甲可知，a物质的沸点高，加热相同时间，根据比较吸热能力的方法 b 物质；
（3）某小组根据实验数据绘制的图象如图乙所示，发现乙图象中AB段与OC段相互平行，根据数学全等的知识，即吸热相同热量升高的温度相同，m＝a＜cb，
Q和Δt 相同，故ma＞mb，故分析产生这种现象的原因可能是ma＞mb。
故答案为：（1）吸收热量；（2）a；b。
21．（8分）小明用如图甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。
（1）小明连接的电路如图甲，检查电路发现有一处连接错误，将连接错误的导线画“×”
（2）排除错误后，小明将5Ω定值电阻接入电路，闭合开关后，而电压表无示数，则电路中的故障可能是 定值电阻短路（或电压表短路或电压表断路） （写出一种）；排除故障后，闭合开关，使电流表的示数如图乙所示，此时电路中的电流为 0.36 A。
（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持电压表的示数不变 左 （填“左”或“右”）端移动，记录此时电流表的示数。
（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）。
（5）实验记录的多组数据如下表所示，分析数据可得出结论：当电压一定时，通过导体的电流与电阻成 反 比。
实验次数
定值电阻（Ω）
电流表示数（A）
1
5
2
10
0.18
3
20
0.09
（6）实验结束，小明问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小明分析了不能更换的原因。你认为其原因 滑动变阻器的最大阻值太小 。
（7）小明用阻值未知的小灯泡替换图甲中的定值电阻，想利用图甲电路测量小灯泡的电阻，为了减小误差 否 （填“是”或“否”），理由是 灯丝电阻随温度的变化而变化 。
【答案】（1）见解答图；（2）定值电阻短路（或电压表短路或电压表断路）；0.36；（3）左；（5）反；（6）滑动变阻器的最大阻值太小；（7）否；灯丝电阻随温度的变化而变化。
【分析】（1）在探究“电流与电阻的关系”实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端；
（2）闭合开关后，发现电流表有示数，说明电路是通路；电压表无示数，说明电压表并联的电路短路或电压表短路或电压表断路；根据电流表选用量程确定分度值读数；
（3）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑动变阻器滑片移动的方向；
（5）根据表中数据分析得出结论；
（6）探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出滑动变阻器分得的电压，根据分压原理，求出当接入50Ω电阻时滑动变阻器连入电路中的电阻，进而确定滑动变阻器的规格；
（7）灯丝电阻随温度的变化而变化。
【解答】解：（1）原电路图中，电压表并联在滑动变阻器和定值电阻两端是错误的，定值电阻，电压表并联在定值电阻两端
；
（2）闭合开关后，发现电流表有示数；电压表无示数，即电路中的故障可能是定值电阻短路（或电压表短路或电压表断路）；
闭合开关，调节滑动变阻器的滑片P，电流表选用小量程，其示数为0.36A；
（3）实验中，当把5Ω的电阻换成10Ω的电阻后，电阻两端的电压变大，根据串联电路电压的规律，由分压原理，故应把滑动变阻器滑片向左滑动；
（5）由表中数据可知，定值电阻两端电压为UV＝IR＝8.36A×5Ω＝0.18A×10Ω＝4.09×20Ω＝1.8V，为一定值，通过导体的电流与电阻成反比；
（6）实验中使用的定值电阻阻值最大为50Ω，定值电阻两端的电压始终保持UV＝2.8V，根据串联电路电压的规律滑＝U﹣UV＝3V﹣3.8V＝1.8V，滑动变阻器分得的电压为电压表示数的＝倍，当接入50Ω电阻时滑＝×50Ω≈33.8Ω＞20Ω；
（7）不正确，因为灯丝电阻随温度的变化而变化，求灯丝电阻的平均值没有意义。
故答案为：（1）见解答图；（2）定值电阻短路（或电压表短路或电压表断路）；（3）左；（6）滑动变阻器的最大阻值太小；灯丝电阻随温度的变化而变化。
四、计算题（8分）
23．（4分）如图甲所示，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中的线段AB表示。求：
（1）电源电压？
（2）滑动变阻器R2的最大阻值？
【答案】（1）电源电压为6V；
（2）R2的最大阻值是20Ω。
【分析】（1）由电路图可知，电阻R1和滑动变阻器R2的有效部分串联接入电路，电流表测量电路中的电流，电压表测量R2两端的电压；当滑片位于b端时，电路为R1的简单电路，电流表测电路中的电流，此时电路中的电流最大，根据图2读出电路中的最大电流，根据欧姆定律求出电源的电压；
（2）当滑片位于a端时，接入电路中的电阻最大，此时电路中的电流最小，根据图2读出电路中的最小电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出R2的最大阻值。
【解答】解：（1）由电路图可知，电阻R1和滑动变阻器R2的有效部分串联接入电路，电流表测量电路中的电流8两端的电压；当滑片位于b端时1的简单电路，电流表测电路中电流，由图2可知大＝2.6A，
由I＝可得
U＝I大R1＝4.6A×10Ω＝6V；
（2）当滑片位于a端时，接入电路中的电阻最大，
由图3可知，电路中的最小电流I小＝0.2A，
此时电路中的总电阻：
R＝＝＝30Ω，
因串联电路中总电阻等于各分电阻之和，
所以，R2的最大阻值：
R2max＝R﹣R1＝30Ω﹣10Ω＝20Ω；
答：（1）电源电压为6V；
（2）R2的最大阻值是20Ω。
相关试卷
河北省邯郸市武安市第五中学2023-2024学年九年级上学期11月期中物理试卷： 这是一份河北省邯郸市武安市第五中学2023-2024学年九年级上学期11月期中物理试卷，共25页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
河北省邯郸市第十三中学2023-2024学年九年级上学期期中物理试卷： 这是一份河北省邯郸市第十三中学2023-2024学年九年级上学期期中物理试卷，共29页。试卷主要包含了选择题，填空题，实验探究题，计算应用题等内容，欢迎下载使用。
河北省邯郸市育华中学2023-2024学年九年级上学期期中物理试卷： 这是一份河北省邯郸市育华中学2023-2024学年九年级上学期期中物理试卷，共6页。
