河北省保定市新秀学校2021-2022学年九年级上学期期中物理试题
展开
这是一份河北省保定市新秀学校2021-2022学年九年级上学期期中物理试题，共21页。试卷主要包含了选择题，填空与简答题，实验题，计算应用题等内容，欢迎下载使用。

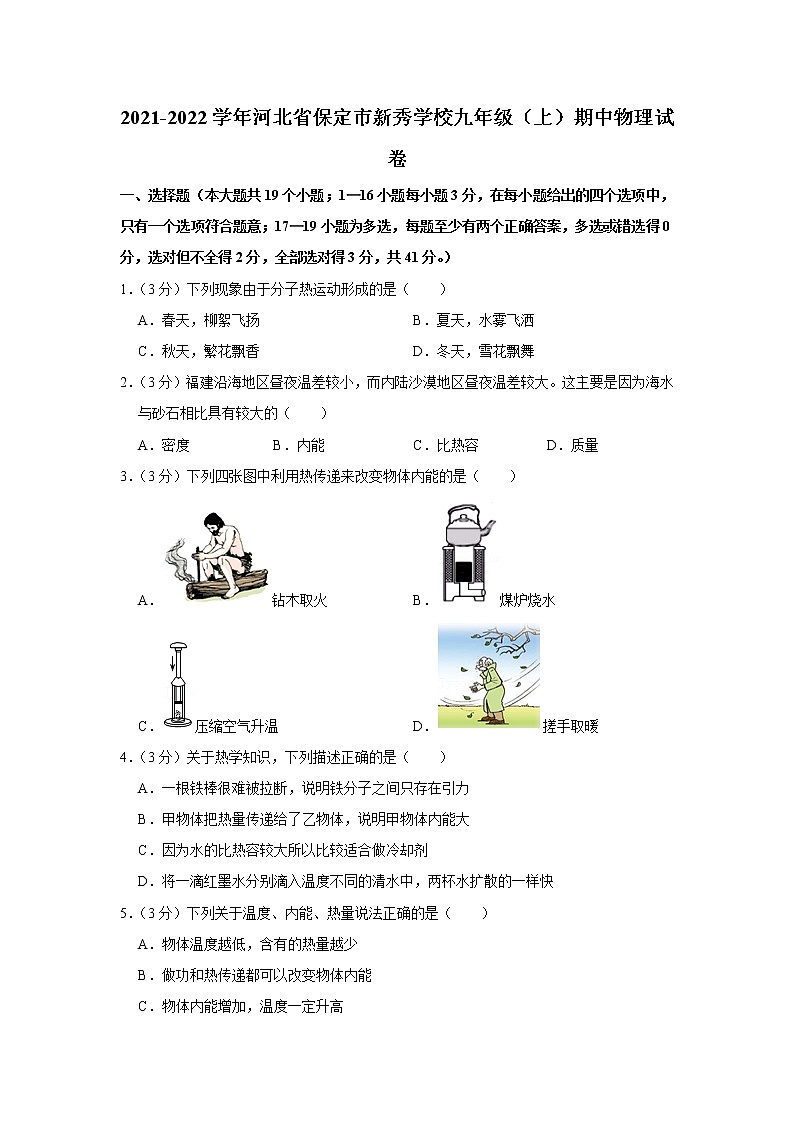

2021-2022学年河北省保定市新秀学校九年级（上）期中物理试卷
一、选择题（本大题共19个小题；1—16小题每小题3分，在每小题给出的四个选项中，只有一个选项符合题意；17—19小题为多选，每题至少有两个正确答案，多选或错选得0分，选对但不全得2分，全部选对得3分，共41分。）
1．（3分）下列现象由于分子热运动形成的是（ ）
A．春天，柳絮飞扬 B．夏天，水雾飞洒
C．秋天，繁花飘香 D．冬天，雪花飘舞
2．（3分）福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大。这主要是因为海水与砂石相比具有较大的（ ）
A．密度 B．内能 C．比热容 D．质量
3．（3分）下列四张图中利用热传递来改变物体内能的是（ ）
A．钻木取火 B．煤炉烧水
C．压缩空气升温 D．搓手取暖
4．（3分）关于热学知识，下列描述正确的是（ ）
A．一根铁棒很难被拉断，说明铁分子之间只存在引力
B．甲物体把热量传递给了乙物体，说明甲物体内能大
C．因为水的比热容较大所以比较适合做冷却剂
D．将一滴红墨水分别滴入温度不同的清水中，两杯水扩散的一样快
5．（3分）下列关于温度、内能、热量说法正确的是（ ）
A．物体温度越低，含有的热量越少
B．做功和热传递都可以改变物体内能
C．物体内能增加，温度一定升高
D．物体机械能越大，内能越大
6．（3分）小明根据下表所提供的数据得出了四个结论，其中正确的是（ ）
几种物质的比热容/J•（kg•℃）﹣1
水
4.2×103
水银
0.14×103
酒精
2.4×103
沙石
0.92×103
煤油
2.1×103
铝
0.88×103
冰
2.1×103
铜
0.39×103
A．液体的比热容一定比固体的比热容大
B．同种物质发生物态变化后，比热容不变
C．由于水的比热容大，白天海水温度比沙滩高
D．2kg的水温度升高50℃，吸收的热量是4.2×105J
7．（3分）用两个相同的电热器给质量同为2kg的物质甲和水加热，它们的温度随时间的变化关系如图所示，据此判断甲物质10min吸收的热量为（ ）
A．5.04×105J B．2.4×105J C．4.2×105J D．2.52×105J
8．（3分）根据所学电学知识，下列分析正确的是（ ）
A．摩擦起电，说明摩擦能够产生电荷
B．金属导体能够导电是因为金属内部具有能自由移动的自由电子
C．毛皮与橡胶棒摩擦，橡胶棒带负电是由于橡胶棒的原子核对电子的束缚较弱的缘故
D．用一根与丝绸摩擦后的玻璃棒接触原本不带电的验电器金属球，在接触的瞬间有从金属球流向玻璃棒的短暂电流
9．（3分）如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（ ）
A．电源 B．开关 C．导线 D．用电器
10．（3分）对欧姆定律的理解，下列说法中正确的是（ ）
A．通过导体的电流越大，导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．在相同电压时，导体的电阻与电流成反比
D．对某一导体来说，通过导体的电流与导体两端的电压成正比
11．（3分）在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．电流一样大 B．较暗的灯中电流较大
C．较亮的灯中电流较大 D．条件不足无法判断
12．（3分）在图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（ ）
A． B．
C． D．
13．（3分）如图所示，吴亮同学用电流表、电压表同时测量流过小灯泡的电流及其两端电压的实验电流。该电路中只有一根导线接错了，接错的导线是（ ）
A．导线② B．导线③ C．导线④ D．导线⑤
14．（3分）如图所示电路，电源电压U＝6V，当开关闭合时，两灯均不亮，电压表示数为6V，这说明（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．开关S处有断路 D．L1灯丝短路
15．（3分）某同学按如图1所示的电路图连接电路无误后，闭合开关，两个电流表的连接及示数如图2甲、乙所示，关于通过灯泡的电流，下列说法中正确的是（ ）
A．灯泡L2中通过的电流是0.4A
B．灯泡L1中通过的电流是0.2A
C．灯泡L1中通过的电流是2A
D．灯泡L2中通过的电流是0.6A
16．（3分）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A．L1两端电压为2V B．L1两端电压为4V
C．L2两端电压为4V D．L1和L2两端电压之和6V
17．（3分）如图，是酒精灯给试管中的水加热，一段时间后橡皮塞被冲开，下列说法正确的是（ ）
A．酒精灯中酒精的质量越大，酒精的热值越大
B．酒精燃烧放出的热量能全部被试管中的水吸收
C．试管中水的内能是通过热传递的方式增加的
D．橡皮塞被冲开的过程与内燃机的压缩冲程，都是内能转化为机械能的过程
（多选）18．（3分）如图所示的电路中，电源两端电压保持不变。闭合开关S，电流表、电压表均有示数；若再闭合开关S1，则下列说法正确的是（ ）
A．电流表的示数变大 B．电流表的示数不变
C．电压表的示数不变 D．电压表的示数变小
（多选）19．（3分）如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图所示，下列说法错误的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是3Ω
C．滑动变阻器的阻值范围是0～18Ω
D．若定值电阻R出现接触不良时，电流表示数为0
二、填空与简答题（本大题共9个小题，每空1分，共25分）
20．（3分）扩散现象表明，一切物质的分子都在 。泡温泉时感觉身体会发热，这是通过 的方式改变了身体的内能。烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的 较大的缘故。
21．（4分）如图所示是四冲程汽油机的两个冲程，甲图显示的是汽油机的 冲程，乙图中发生的能量转化是 能转化为 能，某单缸四冲程内燃机飞轮转速为1200r/min，该内燃机每秒钟对外做功的次数为 次。
22．（2分）氢能源具有来源广、热值高、无污染等优点。氢气的热值为14.3×107J/kg，完全燃烧0.5kg的氢气可放出 J的热量；若一罐氢气用去了一半，则剩余氢气的热值 （大于/等于/小于）14.3×107J/kg。
23．（3分）用塑料梳子梳头，头发会越梳越蓬松：这是因为头发带了 电荷（选填“同种”或“异种”），这种使头发带电的方法称为 。用梳过头发的梳子去靠近小纸屑，发现小纸屑被吸了起来，这是因为 ，一会儿，一些小纸屑又被“弹”了出去，这是因为 。
24．（3分）如图所示，验电器的金属球A、金属杆C、金属箔D通过部件B固定在玻璃外壳上，则制作部件B的材料必需是 （选填“导体”或“绝缘体”）。当带负电荷的
橡胶棒接触验电器的一瞬间，金属箔D张开，是由于 ，这一瞬间电流的方向是 （选填“从A到D”或“从D到A”）
25．（2分）如图所示，电路处于通路状态的是 ；处于短路状态的是 。
26．（2分）图中圆圈a、b为连接正确的电表，闭合开关后，两灯都发光，a应是 表，b应是 表。
27．（4分）如图所示，若开关S、S1闭合，S2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，电压表所测的是 的两端电压；若开关S、S1、S2都闭合，那么能发光的是 。
28．（2分）如图所示，开关断开时，电压表示数为9V，开关闭合时，电压表示数为6V，已知R1阻值为30Ω，则电源电压为 V，R2阻值为 Ω。
三、实验题（本大题共4个小题：填空每空1分，共22分。）
29．（6分）如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同。
（1）要比较不同燃料的热值，应选择 两图进行实验，通过实验得到的燃料热值与实际相比是偏 （大/小）。
（2）要比较不同物质吸热升温的特点，应选择 两图进行实验；实验中，不同物质吸收热量的多少是通过 来反映的。
（3）如果质量和初始温度均相同的A、B两种液体，吸热后它们的温度随时间变化的图象如图丁所示，则从图象可以看出， 液体的比热容较大， 液体的吸热能力更强。
30．（6分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了 。
（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： 。
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A。
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是 。
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数 （选填“变大”“变小”或“不变”）。
31．（5分）如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。
（1）该实验是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方法是 法；
（2）选用b、c两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的 的关系。当先后接入b、c两根导线时，发现电流表示数先小后大，由此得出的结论是： 。
（3）选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体 的关系。
（4）选用 两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积的关系。
32．（5分）小明同学想“探究电流跟电阻的关系”，于是他找来了一些器材，开始了科学探究。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，滑动变阻器有3种规格的（“0～25Ω”“0～50Ω”“0～100Ω”）。
（1）他首先连接了如图1所示的电路图，实验步骤为：
①先把5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数；
②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，应将滑动变阻器的滑片向 （填“左”或“右”）移动，当观察到电压表示数为 V时，记录电流表示数；
③将10Ω电阻换成15Ω电阻，闭合开关后发现：当滑动变阻器的滑片移动到最右端时，电流表和电压表的示数如图2所示，出现上述情况的原因可能是 。
A．滑动变阻器最大阻值太大
B．滑动变阻器最大阻值太小
C．滑动变阻器断路
D．定值电阻短路
（2）为了完成上述实验，他应该选择哪个规格的滑动变阻器？ 。
（3）更换部分实验器材，继续完成整个探究实验后，用测得的数据绘制了如图3的图象，根据该图象可以得出的结论是：电压一定时，电流与电阻成 。
四、计算应用题（本大题共2个小题；第33小题6分，第34小题6分。共12分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
33．（6分）小华家使用的是天然气热水器，他尝试估测该热水器的效率，以核对铭牌上的数值是否准确。当只有该热水器使用天然气时，把50kg的水从20℃加热到54℃，天然气表的示数由1365.05m3变为1365.17m3。已知水的比热容c＝4.2×103J/（kg•℃），天然气的热值q＝7.0×107J/m3。求：
（1）水吸收的热量；
（2）消耗的天然气完全燃烧放出的热量；
（3）该热水器的效率。
34．（6分）如图所示，电源电压恒为9V，滑动变阻器R的最大阻值为24Ω，滑动变阻器的滑片在图示位置时，闭合开关S，电压表示数为6V，电流表的示数为0.5A，若不考虑温度对灯泡电阻的影响，求：
（1）小灯泡的电阻。
（2）滑动变阻器R接入电路的阻值。
（3）若将滑动变阻器的滑片移动到最右端，此时电流表和电压表的示数为多少。
2021-2022学年河北省保定市新秀学校九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（本大题共19个小题；1—16小题每小题3分，在每小题给出的四个选项中，只有一个选项符合题意；17—19小题为多选，每题至少有两个正确答案，多选或错选得0分，选对但不全得2分，全部选对得3分，共41分。）
1．【解答】解：
ABD、柳絮飞扬、水雾飞洒、雪花飘舞，是宏观物体的机械运动，不是分子运动，故ABD错误；
C、繁花飘香，是枣的香味分子在空气中发生扩散现象，说明分子在不停地做无规则运动，故C正确。
故选：C。
2．【解答】解：沿海地区水多；内陆地区水少、沙石多。因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小。
故选：C。
3．【解答】解：A、钻木取火是克服摩擦力做功，机械能转化为内能，是通过做功改变物体的内能，故A不合题意；
B、煤炉烧水是通过热传递的方式改变物体的内能，故B符合题意；
C、压缩空气升温是机械能转化为内能，是通过做功改变物体的内能，故C不合题意；
D、搓手时手掌发热，克服摩擦力做功，机械能转化为内能，是通过做功改变物体的内能，故D不合题意。
故选：B。
4．【解答】解：A、一根铁棒很难被拉断，说明铁分子间有相互作用的引力，但不是只存在引力，故A错误；
B、甲物体把热量传递给了乙物体，说明甲物体的温度高，但内能不一定大，故B错误；
C、用水作汽车发动机冷却剂，是因为水的比热容较大，同种情况下水吸收的热量多，故C正确；
D、将一滴红墨水分别滴入温度不同的清水中，热水中分子运动快，扩散的快，故D错误。
故选：C。
5．【解答】解：
A、热量是一个过程量，不能用“含有”来修饰，不能说含有的热量，故A错误；
B、做功和热传递都可以改变物体内能，故B正确；
C、物体内能增加，但温度不一定升高，如晶体的熔化过程，吸收热量、内能增大，但温度不变；故C错误；
D、内能是物体内所有分子热运动的动能和势能之和，而机械能是物体的动能和势能之和，两者本质上不同，因此物体的机械能越大，内能不一定大，故D错误。
故选：B。
6．【解答】解：
A、冰的比热容比水银的比热容大，故液体的比热容不一定比固体的大，故A错误；
B、水和冰是同一物质，水变成冰后比热容变化了，由此可知同一物质发生物态变化后，比热容变化了，故B错误；
C、海水的比热容比沙石的比热容大，所以在白天有太阳光照射时，吸收相同的热量情况下，海水升温较慢，而陆地的沙石比热容小，升温就比较快，则岸边沙石的温度比海水的温度高，故C错误；
D、水吸收的热量：Q＝cm△t＝4.2×103J/（kg•℃）×2kg×50℃＝4.2×105J；故D正确。
故选：D。
7．【解答】解：
用两个相同的电热器给质量相同的物质甲和水加热，由图象可知，水温度升高60℃需要20min，物质甲温度升高60℃需要10min。
因为物质吸收的热量和时间成正比，
所以，质量相同的物质甲和水升高相同的温度需要吸收的热量关系为：Q水吸＝2Q甲吸。
由Q吸＝cm△t得：c＝，
则c水＝2c甲。
又因为c水＝4.2×103J/（kg•℃），
所以c甲＝c水＝2.1×103J/（kg•℃），
甲物质10min升高了60℃，
Q甲吸＝c甲m甲△t甲＝2.1×103J/（kg•℃）×2kg×60℃＝2.52×105J。
故选：D。
8．【解答】解：A、摩擦起电不是创造电荷，只是电荷转移的过程，故A错误；
B、金属导电靠的是能够自由移动的自由电子，故B正确；
C、毛皮与橡胶棒摩擦，橡胶棒带负电是由于橡胶棒的原子核对电子的束缚较强，摩擦的过程中得到电子的缘故，故C错误；
D、物理学规定：正电荷定向移动的方向为电流的方向；与丝绸摩擦过的玻璃棒带正电，玻璃棒失去了电子，当玻璃棒接触不带电的验电器的金属球，金属箔片张开一定角度，金属箔片处电子流向玻璃棒，电流方向与负电荷定向移动方向相反，故电流方向是从玻璃棒到金属球，故D错误。
故选：B。
9．【解答】解：
在用电宝正给手机电池充电的过程中，电能由充电宝转移到手机电池，在电路中手机电池消耗电能相当于用电器，而充电宝提供了电能相当于电源，故A正确．
故选：A。
10．【解答】解：
ABC、电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，故ABC错误；
D．对某一导体来说，电阻一定，通过导体的电流与导体两端的电压成正比，故D正确。
故选：D。
11．【解答】解：由电路图可知，两灯泡串联，
∵串联电路中各处的电流相等，
∴通过两灯泡的电流相等。
故选：A。
12．【解答】解：A、图中AP被连入电路，当滑片P向左滑动时，有电流通过的电阻丝长度变短，电阻变小，所以该选项不正确。
B、图中AP被连入电路，当滑片P向左滑动时，有电流通过的电阻丝长度变短，电阻变小，所以该选项不正确。
C、图中AB被连入电路，当滑片P向左滑动时，有电流通过的电阻丝长度不变，电阻不变，所以该选项不正确。
D、图中BP被连入电路，当滑片P向左滑动时，有电流通过的电阻丝长度变长，电阻变大，所以该选项正确。
故选：D。
13．【解答】解：读图可知，电压表串联在了电路中，而电流表并联在了灯泡的两端，这都是错误的。要想使电路连接正确，可将导线④，从电流表的“+”接线柱，改接到电压表的“﹣”接线柱，这样可使电路连接正确，电压表和电流表均符合连接要求。如图所示，
故选：C。
14．【解答】解：开关闭合后，两个灯泡都不发光，说明电路是开路；电压表的指针有明显的偏转，说明电压表与电源两极相连，因此故障是L1的灯丝断了。
故选：A。
15．【解答】解：
由图可知，两只灯泡并联，电流表A1测量干路电流，电流表A2测量L1的电流；由甲、乙所选量程可知，乙为电流表A1，甲为电流表A2，
根据指针位置可知，甲表示数为0.4A，即灯泡L1中通过的电流I1＝0.4A；乙表示数为1A，即干路中的电流为1A；
根据并联电路中电流的规律可得，灯泡L2中通过的电流I2＝I﹣I1＝1A﹣0.4A＝0.6A，故D正确，ABC错误。
故选：D。
16．【解答】解：由图可知，电源电压为6V，故两个灯泡的总电压是6V；L1、L2串联，开关S闭合后电压表测L2两端的电压，则L2两端的电压为4V，所以L1的电压是：6V﹣4V＝2V；此题是选择错误选项，故选B。
故选：B。
17．【解答】解：
A、燃料的热值仅与燃料的种类有关，燃料的质量无关，故A错误；
B、酒精燃烧放出的热量要散失到空气中一部分，被试管吸收一部分，所以酒精燃烧放出的热量不能全部被试管中的水吸收，故B错误；
C、加热过程中，通过热传递的方式增加水的内能，故C正确。
D、塞子冲出时，是试管内气体的内能转化为塞子增加的机械能，与内燃机的做功冲程能量转化相同，故D错误。
故选：C。
18．【解答】解：由电路图可知，闭合开关S时，电路为R1的简单电路，电流表测通过R1的电流，电压表测电源两端的电压；
若再闭合开关S1后，R1与R2并联，电压表仍测电源两端的电压，电流表仍测R1支路的电流，
因电源的电压不变，所以电压表的示数不变，故AD错误、C正确；
因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表的示数不变，故B正确。
故选：BC。
19．【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。
（1）当滑片位于a端时，接入电路中的电阻为零，此时电流表和电压表的示数均最大，
由图象可知，电源的电压U＝9V，电路中的电流Ia＝1.5A，故A正确；
由I＝可得，定值电阻R的阻值R＝＝＝6Ω，故B错误；
（2）当滑片位于b端时，接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最小，
由图象可知，电路中的最小电流Ib＝0.5A，R两端的电压UR＝3V，
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑＝U﹣UR＝9V﹣3V＝6V，
则滑动变阻器的最大阻值：R滑＝＝＝12Ω，所以，滑动变阻器的阻值范围是0～12Ω，故C错误；
（3）当定值电阻R出现接触不良时，电压表串联在电路中，因电压表的电阻很大，所以电路中的电流非常小，几乎为0，则电流表示数为0，故D正确。
故选：BC。
二、填空与简答题（本大题共9个小题，每空1分，共25分）
20．【解答】解：
（1）扩散现象表明，一切物质的分子都在不停地做无规则运动；
（2）泡温泉时感觉身体会发热，是因为身体从泉水吸收热量、温度升高、内能最大，这是通过热传递的方式改变了身体的内能；
（3）烈日下，游泳池旁的水泥地面热得烫脚，而池中的水却不怎么热，是因为水的比热容大，在同等情况下，吸收相同热量，水的温度不如水泥地面温度变化明显。
故答案为：不停地做无规则运动；热传递；比热容。
21．【解答】解：
由图甲可知，进气门、排气门关闭，活塞上行，所以是压缩冲程；乙图中进气门、排气门关闭，活塞下行，所以是做功冲程，在该冲程中将燃气的内能转化为活塞的机械能；
柴油机飞轮转速是1200r/min＝20r/s，由于飞轮每转动2圈，做功1次，所以它1秒钟对外做功10次。
故答案为：压缩；内；机械；10。
22．【解答】解：完全燃烧0.5kg氢气放出的热量：
Q＝mq＝0.5kg×14.3×107J/kg＝7.15×107J，
∵燃料的热值是燃料的属性，不会随着质量的改变而改变，
∴若一罐氢气用去了一半后，剩余氢气的热值不变，仍为14.3×107J/kg。
故答案为：7.15×107；等于。
23．【解答】解：用塑料梳子梳头发时，由于摩擦而使头发带了电；其中头发和梳子带有异种电荷，头发之间带同种电荷，相互排斥，故头发越梳越蓬松。这种使头发带电的方法称为摩擦起电；
塑料梳子跟头发摩擦而带电，小纸屑被吸引，说明带电体能吸引轻小物体；小纸屑和梳子接触后带上了同种电荷而相互排斥，所以小纸屑又被“弹”了出去。
故答案为：同种；摩擦起电；摩擦过的梳子带了电，带电体能吸引轻小物体；同种电荷相互排斥。
24．【解答】解：为了防止电荷被导走，制作部件B的材料必需是绝缘体；
当带负电荷的橡胶棒接触验电器的一瞬间，金属箔D张开，是由于金属箔带了同种电荷，同种电荷相互排斥；
负电荷从橡胶棒转移到金属箔山个，浮电流方向是从D到A。
故答案为：绝缘体；同种电荷相互排斥；从D到A。
25．【解答】解：A图因为开关是断开的，因此该电路为开路状态；
B图开关闭合后导线将电源的两极连在一起，因此该电路为电源短路；
C图电路处处连通，并且灯泡可以正常发光，因此该电路为通路。
故答案为：C；B。
26．【解答】解：
由图可知，a处的电表与最下面的灯泡并联，故a处的电表是电压表；
b处的电表与下面的小灯泡串联，故b处的电表是电流表；
则该电路中两灯泡串联，电流表测电路中的电流，电压表测量下面那个灯泡的电压，闭合开关后，两灯都发光。
故答案为：电压；电流。
27．【解答】解：若开关S、S1闭合，S2断开，灯泡L1、L2串联连接在电源两端，都能发光；电压表与L1并联，则测量L1两端的电压；
若开关S、S2闭合，S1断开，灯泡L1、L2串联连接在电源两端，都能发光；电压表与电源并联，则测量电源两端的电压；
若开关S、S1、S2都闭合，开关S1、S2的闭合对灯泡L2短路，只有L1连接在电源两端，能发光。
故答案为：L1、L2；L1；电源；L1。
28．【解答】解：开关断开时，电压表与R1阻串联接在电源上，此时电压表测量的是电源电压，电压表示数为9V，即电源电压为9V；
开关闭合时，电压表R2测量的是两端的电压，示数为6V，
则R1阻两端的电压为：U1＝U﹣U2＝9V﹣6V＝3V；
此时电路中的电流为：I＝＝＝0.1A；
该电路为串联电路，电流处处相等；
由I＝可知R2阻值为：R2＝＝＝60Ω。
故答案为：9；60。
三、实验题（本大题共4个小题：填空每空1分，共22分。）
29．【解答】解：
（1）为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验；
因为烧杯、空气也吸收热量，并且燃料不可能完全燃烧，存在热量损失，所以测得的热值会偏小。
（2）为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和丙两图进行实验；
（3）如果质量和初始温度均相同的A、B两种液体，吸热后它们的温度随时间变化的图象如图丁所示，由图可以看出，B液体的温度升高得较慢，B液体的比热容较大。
故答案为：（1）甲、乙；小；（2）甲、丙；加热时间的长短；（3）B；B。
30．【解答】解：
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；
（2）将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，说明L1所在支路断路；
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，即反向偏转，原因是：电流表正负接线柱接反了；在排除故障后，电流表的示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A。
（4）只测量了一组数据得出的结论有偶然性，应改进方法是：换用不同的灯泡测量多组数据。
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S断开时，电路中只有L1，电流表A2测电路中电流，S闭合时，两灯并联，电流表A2测干路的电路中，因L1的电压和阻不变，由欧姆定律，通过其的电流不变，根据并联电路电流的规律，电流表A2的示数变大。
故答案为：（1）断开开关；（2）L1断路；（3）电流表正负接线柱接反了；0.24；（4）换用不同的灯泡测量多组数据；（5）变大。
31．【解答】解：
（1）该实验中，通过电流表的示数大小间接得知接入电阻丝的阻值大小，应用了转换法；
（2）由图可知，导线b、c的粗细、材料均相同、长度不同，故探究的电阻大小与导体长度的关系；当先后接入b、c两根导线时，发现电流表示数先小后大，这表明电阻先大后小，即b的电阻要大于c的电阻，由此得出的结论是：在材料和横截面积相同时，长度越长，电阻越大；
（3）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；
（4）要探究电阻大小跟导体的横截面积有关，需要控制导体的材料和长度相同，横截面积不同；由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中。
故答案为：（1）转换；（2）长度；在材料和横截面积相同时，长度越长，电阻越大；（3）材料；（4）b、d。
32．【解答】解：（1）②实验中，当把5Ω的电阻换成10Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大变阻器两端的电压，由分压原理，要增大变阻器电阻阻值，故应将滑动变阻器的滑片向右移动，当观察到电压表示数为1.5V时，记录电流表示数；
③由图2可知，电流表选用小量程，分度值0.02A，其示数为0.12A，电压表选用小量程，分度值0.1V，其示数为1.8V；
将10Ω电阻换成15Ω电阻、滑片移动到最右端时电压表的示数大于1.5V，说明定值电阻分得的电压仍然太大，即滑动变阻器的最大阻值太小，故选B；
（2）实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV＝1.5V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝6V﹣1.5V＝4.5V，变阻器分得的电压为电压表示数的＝3倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑＝3×25Ω＝75Ω，即所选择的变阻器的最大阻值不能小于75Ω，故变阻器应选“0～100Ω”；
（3）由图3可知，电流与电阻的乘积UV＝IR＝0.3A×5Ω＝……＝0.1A×15Ω＝1.5V，为一定值，由此可得：电压一定时，通过导体的电流和导体的电阻成反比。
故答案为：（1）②右；1.5；③B；（2）“0～100Ω”；（3）反比。
四、计算应用题（本大题共2个小题；第33小题6分，第34小题6分。共12分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
33．【解答】解：
（1）水吸收的热量：
Q吸＝cm水△t＝4.2×103J/（kg•℃）×50kg×（54℃﹣20℃）＝7.14×106J；
（2）消耗的天然气：
V＝1365.17m3﹣1365.05m3＝0.12m3；
天然气完全燃烧放出的热量：
Q放＝qV＝7.0×107J/m3×0.12m3＝8.4×106J；
（3）该热水器的热效率：
η＝＝×100%＝85%。
答：（1）水吸收的热量为7.14×106J；
（2）天然气完全燃烧放出的热量为8.4×106J；
（3）该热水器的热效率为85%。
34．【解答】解：由电路图知，小灯泡和滑动变阻器串联，电压表串联小灯泡两端的电压，电流表测量电路电流；
（1）由I＝可得，小灯泡的电阻：RL＝＝＝12Ω；
（2）因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：UR＝U﹣UL＝9V﹣6V＝3V，
因串联电路中各处的电流相等，则滑动变阻器的连入电路的电阻：R＝＝＝6Ω；
（3）将滑动变阻器的滑片移动到最右端时，滑动变阻器接入电路的阻值最大，电路电流（电流表的示数）：I′＝＝＝0.25A，
电压表的示数：U1＝I′RL＝0.25A×12Ω＝3V。
答：（1）小灯泡的电阻为12Ω。
（2）滑动变阻器R接入电路的阻值为6Ω。
（3）将滑动变阻器的滑片移动到最右端，此时电流表和电压表的示数分别为0.25A和3V。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/12/14 13:19:08；用户：hsm；邮箱：19919918114；学号：39198545
2021-2022学年河北省保定市新秀学校九年级（上）期中物理试卷
一、选择题（本大题共19个小题；1—16小题每小题3分，在每小题给出的四个选项中，只有一个选项符合题意；17—19小题为多选，每题至少有两个正确答案，多选或错选得0分，选对但不全得2分，全部选对得3分，共41分。）
1．（3分）下列现象由于分子热运动形成的是（ ）
A．春天，柳絮飞扬 B．夏天，水雾飞洒
C．秋天，繁花飘香 D．冬天，雪花飘舞
2．（3分）福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大。这主要是因为海水与砂石相比具有较大的（ ）
A．密度 B．内能 C．比热容 D．质量
3．（3分）下列四张图中利用热传递来改变物体内能的是（ ）
A．钻木取火 B．煤炉烧水
C．压缩空气升温 D．搓手取暖
4．（3分）关于热学知识，下列描述正确的是（ ）
A．一根铁棒很难被拉断，说明铁分子之间只存在引力
B．甲物体把热量传递给了乙物体，说明甲物体内能大
C．因为水的比热容较大所以比较适合做冷却剂
D．将一滴红墨水分别滴入温度不同的清水中，两杯水扩散的一样快
5．（3分）下列关于温度、内能、热量说法正确的是（ ）
A．物体温度越低，含有的热量越少
B．做功和热传递都可以改变物体内能
C．物体内能增加，温度一定升高
D．物体机械能越大，内能越大
6．（3分）小明根据下表所提供的数据得出了四个结论，其中正确的是（ ）
几种物质的比热容/J•（kg•℃）﹣1
水
4.2×103
水银
0.14×103
酒精
2.4×103
沙石
0.92×103
煤油
2.1×103
铝
0.88×103
冰
2.1×103
铜
0.39×103
A．液体的比热容一定比固体的比热容大
B．同种物质发生物态变化后，比热容不变
C．由于水的比热容大，白天海水温度比沙滩高
D．2kg的水温度升高50℃，吸收的热量是4.2×105J
7．（3分）用两个相同的电热器给质量同为2kg的物质甲和水加热，它们的温度随时间的变化关系如图所示，据此判断甲物质10min吸收的热量为（ ）
A．5.04×105J B．2.4×105J C．4.2×105J D．2.52×105J
8．（3分）根据所学电学知识，下列分析正确的是（ ）
A．摩擦起电，说明摩擦能够产生电荷
B．金属导体能够导电是因为金属内部具有能自由移动的自由电子
C．毛皮与橡胶棒摩擦，橡胶棒带负电是由于橡胶棒的原子核对电子的束缚较弱的缘故
D．用一根与丝绸摩擦后的玻璃棒接触原本不带电的验电器金属球，在接触的瞬间有从金属球流向玻璃棒的短暂电流
9．（3分）如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（ ）
A．电源 B．开关 C．导线 D．用电器
10．（3分）对欧姆定律的理解，下列说法中正确的是（ ）
A．通过导体的电流越大，导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．在相同电压时，导体的电阻与电流成反比
D．对某一导体来说，通过导体的电流与导体两端的电压成正比
11．（3分）在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．电流一样大 B．较暗的灯中电流较大
C．较亮的灯中电流较大 D．条件不足无法判断
12．（3分）在图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（ ）
A． B．
C． D．
13．（3分）如图所示，吴亮同学用电流表、电压表同时测量流过小灯泡的电流及其两端电压的实验电流。该电路中只有一根导线接错了，接错的导线是（ ）
A．导线② B．导线③ C．导线④ D．导线⑤
14．（3分）如图所示电路，电源电压U＝6V，当开关闭合时，两灯均不亮，电压表示数为6V，这说明（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．开关S处有断路 D．L1灯丝短路
15．（3分）某同学按如图1所示的电路图连接电路无误后，闭合开关，两个电流表的连接及示数如图2甲、乙所示，关于通过灯泡的电流，下列说法中正确的是（ ）
A．灯泡L2中通过的电流是0.4A
B．灯泡L1中通过的电流是0.2A
C．灯泡L1中通过的电流是2A
D．灯泡L2中通过的电流是0.6A
16．（3分）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A．L1两端电压为2V B．L1两端电压为4V
C．L2两端电压为4V D．L1和L2两端电压之和6V
17．（3分）如图，是酒精灯给试管中的水加热，一段时间后橡皮塞被冲开，下列说法正确的是（ ）
A．酒精灯中酒精的质量越大，酒精的热值越大
B．酒精燃烧放出的热量能全部被试管中的水吸收
C．试管中水的内能是通过热传递的方式增加的
D．橡皮塞被冲开的过程与内燃机的压缩冲程，都是内能转化为机械能的过程
（多选）18．（3分）如图所示的电路中，电源两端电压保持不变。闭合开关S，电流表、电压表均有示数；若再闭合开关S1，则下列说法正确的是（ ）
A．电流表的示数变大 B．电流表的示数不变
C．电压表的示数不变 D．电压表的示数变小
（多选）19．（3分）如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图所示，下列说法错误的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是3Ω
C．滑动变阻器的阻值范围是0～18Ω
D．若定值电阻R出现接触不良时，电流表示数为0
二、填空与简答题（本大题共9个小题，每空1分，共25分）
20．（3分）扩散现象表明，一切物质的分子都在 。泡温泉时感觉身体会发热，这是通过 的方式改变了身体的内能。烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的 较大的缘故。
21．（4分）如图所示是四冲程汽油机的两个冲程，甲图显示的是汽油机的 冲程，乙图中发生的能量转化是 能转化为 能，某单缸四冲程内燃机飞轮转速为1200r/min，该内燃机每秒钟对外做功的次数为 次。
22．（2分）氢能源具有来源广、热值高、无污染等优点。氢气的热值为14.3×107J/kg，完全燃烧0.5kg的氢气可放出 J的热量；若一罐氢气用去了一半，则剩余氢气的热值 （大于/等于/小于）14.3×107J/kg。
23．（3分）用塑料梳子梳头，头发会越梳越蓬松：这是因为头发带了 电荷（选填“同种”或“异种”），这种使头发带电的方法称为 。用梳过头发的梳子去靠近小纸屑，发现小纸屑被吸了起来，这是因为 ，一会儿，一些小纸屑又被“弹”了出去，这是因为 。
24．（3分）如图所示，验电器的金属球A、金属杆C、金属箔D通过部件B固定在玻璃外壳上，则制作部件B的材料必需是 （选填“导体”或“绝缘体”）。当带负电荷的
橡胶棒接触验电器的一瞬间，金属箔D张开，是由于 ，这一瞬间电流的方向是 （选填“从A到D”或“从D到A”）
25．（2分）如图所示，电路处于通路状态的是 ；处于短路状态的是 。
26．（2分）图中圆圈a、b为连接正确的电表，闭合开关后，两灯都发光，a应是 表，b应是 表。
27．（4分）如图所示，若开关S、S1闭合，S2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，电压表所测的是 的两端电压；若开关S、S1、S2都闭合，那么能发光的是 。
28．（2分）如图所示，开关断开时，电压表示数为9V，开关闭合时，电压表示数为6V，已知R1阻值为30Ω，则电源电压为 V，R2阻值为 Ω。
三、实验题（本大题共4个小题：填空每空1分，共22分。）
29．（6分）如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同。
（1）要比较不同燃料的热值，应选择 两图进行实验，通过实验得到的燃料热值与实际相比是偏 （大/小）。
（2）要比较不同物质吸热升温的特点，应选择 两图进行实验；实验中，不同物质吸收热量的多少是通过 来反映的。
（3）如果质量和初始温度均相同的A、B两种液体，吸热后它们的温度随时间变化的图象如图丁所示，则从图象可以看出， 液体的比热容较大， 液体的吸热能力更强。
30．（6分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了 。
（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： 。
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A。
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是 。
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数 （选填“变大”“变小”或“不变”）。
31．（5分）如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。
（1）该实验是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方法是 法；
（2）选用b、c两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的 的关系。当先后接入b、c两根导线时，发现电流表示数先小后大，由此得出的结论是： 。
（3）选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体 的关系。
（4）选用 两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积的关系。
32．（5分）小明同学想“探究电流跟电阻的关系”，于是他找来了一些器材，开始了科学探究。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，滑动变阻器有3种规格的（“0～25Ω”“0～50Ω”“0～100Ω”）。
（1）他首先连接了如图1所示的电路图，实验步骤为：
①先把5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数；
②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，应将滑动变阻器的滑片向 （填“左”或“右”）移动，当观察到电压表示数为 V时，记录电流表示数；
③将10Ω电阻换成15Ω电阻，闭合开关后发现：当滑动变阻器的滑片移动到最右端时，电流表和电压表的示数如图2所示，出现上述情况的原因可能是 。
A．滑动变阻器最大阻值太大
B．滑动变阻器最大阻值太小
C．滑动变阻器断路
D．定值电阻短路
（2）为了完成上述实验，他应该选择哪个规格的滑动变阻器？ 。
（3）更换部分实验器材，继续完成整个探究实验后，用测得的数据绘制了如图3的图象，根据该图象可以得出的结论是：电压一定时，电流与电阻成 。
四、计算应用题（本大题共2个小题；第33小题6分，第34小题6分。共12分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
33．（6分）小华家使用的是天然气热水器，他尝试估测该热水器的效率，以核对铭牌上的数值是否准确。当只有该热水器使用天然气时，把50kg的水从20℃加热到54℃，天然气表的示数由1365.05m3变为1365.17m3。已知水的比热容c＝4.2×103J/（kg•℃），天然气的热值q＝7.0×107J/m3。求：
（1）水吸收的热量；
（2）消耗的天然气完全燃烧放出的热量；
（3）该热水器的效率。
34．（6分）如图所示，电源电压恒为9V，滑动变阻器R的最大阻值为24Ω，滑动变阻器的滑片在图示位置时，闭合开关S，电压表示数为6V，电流表的示数为0.5A，若不考虑温度对灯泡电阻的影响，求：
（1）小灯泡的电阻。
（2）滑动变阻器R接入电路的阻值。
（3）若将滑动变阻器的滑片移动到最右端，此时电流表和电压表的示数为多少。
2021-2022学年河北省保定市新秀学校九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（本大题共19个小题；1—16小题每小题3分，在每小题给出的四个选项中，只有一个选项符合题意；17—19小题为多选，每题至少有两个正确答案，多选或错选得0分，选对但不全得2分，全部选对得3分，共41分。）
1．【解答】解：
ABD、柳絮飞扬、水雾飞洒、雪花飘舞，是宏观物体的机械运动，不是分子运动，故ABD错误；
C、繁花飘香，是枣的香味分子在空气中发生扩散现象，说明分子在不停地做无规则运动，故C正确。
故选：C。
2．【解答】解：沿海地区水多；内陆地区水少、沙石多。因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小。
故选：C。
3．【解答】解：A、钻木取火是克服摩擦力做功，机械能转化为内能，是通过做功改变物体的内能，故A不合题意；
B、煤炉烧水是通过热传递的方式改变物体的内能，故B符合题意；
C、压缩空气升温是机械能转化为内能，是通过做功改变物体的内能，故C不合题意；
D、搓手时手掌发热，克服摩擦力做功，机械能转化为内能，是通过做功改变物体的内能，故D不合题意。
故选：B。
4．【解答】解：A、一根铁棒很难被拉断，说明铁分子间有相互作用的引力，但不是只存在引力，故A错误；
B、甲物体把热量传递给了乙物体，说明甲物体的温度高，但内能不一定大，故B错误；
C、用水作汽车发动机冷却剂，是因为水的比热容较大，同种情况下水吸收的热量多，故C正确；
D、将一滴红墨水分别滴入温度不同的清水中，热水中分子运动快，扩散的快，故D错误。
故选：C。
5．【解答】解：
A、热量是一个过程量，不能用“含有”来修饰，不能说含有的热量，故A错误；
B、做功和热传递都可以改变物体内能，故B正确；
C、物体内能增加，但温度不一定升高，如晶体的熔化过程，吸收热量、内能增大，但温度不变；故C错误；
D、内能是物体内所有分子热运动的动能和势能之和，而机械能是物体的动能和势能之和，两者本质上不同，因此物体的机械能越大，内能不一定大，故D错误。
故选：B。
6．【解答】解：
A、冰的比热容比水银的比热容大，故液体的比热容不一定比固体的大，故A错误；
B、水和冰是同一物质，水变成冰后比热容变化了，由此可知同一物质发生物态变化后，比热容变化了，故B错误；
C、海水的比热容比沙石的比热容大，所以在白天有太阳光照射时，吸收相同的热量情况下，海水升温较慢，而陆地的沙石比热容小，升温就比较快，则岸边沙石的温度比海水的温度高，故C错误；
D、水吸收的热量：Q＝cm△t＝4.2×103J/（kg•℃）×2kg×50℃＝4.2×105J；故D正确。
故选：D。
7．【解答】解：
用两个相同的电热器给质量相同的物质甲和水加热，由图象可知，水温度升高60℃需要20min，物质甲温度升高60℃需要10min。
因为物质吸收的热量和时间成正比，
所以，质量相同的物质甲和水升高相同的温度需要吸收的热量关系为：Q水吸＝2Q甲吸。
由Q吸＝cm△t得：c＝，
则c水＝2c甲。
又因为c水＝4.2×103J/（kg•℃），
所以c甲＝c水＝2.1×103J/（kg•℃），
甲物质10min升高了60℃，
Q甲吸＝c甲m甲△t甲＝2.1×103J/（kg•℃）×2kg×60℃＝2.52×105J。
故选：D。
8．【解答】解：A、摩擦起电不是创造电荷，只是电荷转移的过程，故A错误；
B、金属导电靠的是能够自由移动的自由电子，故B正确；
C、毛皮与橡胶棒摩擦，橡胶棒带负电是由于橡胶棒的原子核对电子的束缚较强，摩擦的过程中得到电子的缘故，故C错误；
D、物理学规定：正电荷定向移动的方向为电流的方向；与丝绸摩擦过的玻璃棒带正电，玻璃棒失去了电子，当玻璃棒接触不带电的验电器的金属球，金属箔片张开一定角度，金属箔片处电子流向玻璃棒，电流方向与负电荷定向移动方向相反，故电流方向是从玻璃棒到金属球，故D错误。
故选：B。
9．【解答】解：
在用电宝正给手机电池充电的过程中，电能由充电宝转移到手机电池，在电路中手机电池消耗电能相当于用电器，而充电宝提供了电能相当于电源，故A正确．
故选：A。
10．【解答】解：
ABC、电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，故ABC错误；
D．对某一导体来说，电阻一定，通过导体的电流与导体两端的电压成正比，故D正确。
故选：D。
11．【解答】解：由电路图可知，两灯泡串联，
∵串联电路中各处的电流相等，
∴通过两灯泡的电流相等。
故选：A。
12．【解答】解：A、图中AP被连入电路，当滑片P向左滑动时，有电流通过的电阻丝长度变短，电阻变小，所以该选项不正确。
B、图中AP被连入电路，当滑片P向左滑动时，有电流通过的电阻丝长度变短，电阻变小，所以该选项不正确。
C、图中AB被连入电路，当滑片P向左滑动时，有电流通过的电阻丝长度不变，电阻不变，所以该选项不正确。
D、图中BP被连入电路，当滑片P向左滑动时，有电流通过的电阻丝长度变长，电阻变大，所以该选项正确。
故选：D。
13．【解答】解：读图可知，电压表串联在了电路中，而电流表并联在了灯泡的两端，这都是错误的。要想使电路连接正确，可将导线④，从电流表的“+”接线柱，改接到电压表的“﹣”接线柱，这样可使电路连接正确，电压表和电流表均符合连接要求。如图所示，
故选：C。
14．【解答】解：开关闭合后，两个灯泡都不发光，说明电路是开路；电压表的指针有明显的偏转，说明电压表与电源两极相连，因此故障是L1的灯丝断了。
故选：A。
15．【解答】解：
由图可知，两只灯泡并联，电流表A1测量干路电流，电流表A2测量L1的电流；由甲、乙所选量程可知，乙为电流表A1，甲为电流表A2，
根据指针位置可知，甲表示数为0.4A，即灯泡L1中通过的电流I1＝0.4A；乙表示数为1A，即干路中的电流为1A；
根据并联电路中电流的规律可得，灯泡L2中通过的电流I2＝I﹣I1＝1A﹣0.4A＝0.6A，故D正确，ABC错误。
故选：D。
16．【解答】解：由图可知，电源电压为6V，故两个灯泡的总电压是6V；L1、L2串联，开关S闭合后电压表测L2两端的电压，则L2两端的电压为4V，所以L1的电压是：6V﹣4V＝2V；此题是选择错误选项，故选B。
故选：B。
17．【解答】解：
A、燃料的热值仅与燃料的种类有关，燃料的质量无关，故A错误；
B、酒精燃烧放出的热量要散失到空气中一部分，被试管吸收一部分，所以酒精燃烧放出的热量不能全部被试管中的水吸收，故B错误；
C、加热过程中，通过热传递的方式增加水的内能，故C正确。
D、塞子冲出时，是试管内气体的内能转化为塞子增加的机械能，与内燃机的做功冲程能量转化相同，故D错误。
故选：C。
18．【解答】解：由电路图可知，闭合开关S时，电路为R1的简单电路，电流表测通过R1的电流，电压表测电源两端的电压；
若再闭合开关S1后，R1与R2并联，电压表仍测电源两端的电压，电流表仍测R1支路的电流，
因电源的电压不变，所以电压表的示数不变，故AD错误、C正确；
因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表的示数不变，故B正确。
故选：BC。
19．【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。
（1）当滑片位于a端时，接入电路中的电阻为零，此时电流表和电压表的示数均最大，
由图象可知，电源的电压U＝9V，电路中的电流Ia＝1.5A，故A正确；
由I＝可得，定值电阻R的阻值R＝＝＝6Ω，故B错误；
（2）当滑片位于b端时，接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最小，
由图象可知，电路中的最小电流Ib＝0.5A，R两端的电压UR＝3V，
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑＝U﹣UR＝9V﹣3V＝6V，
则滑动变阻器的最大阻值：R滑＝＝＝12Ω，所以，滑动变阻器的阻值范围是0～12Ω，故C错误；
（3）当定值电阻R出现接触不良时，电压表串联在电路中，因电压表的电阻很大，所以电路中的电流非常小，几乎为0，则电流表示数为0，故D正确。
故选：BC。
二、填空与简答题（本大题共9个小题，每空1分，共25分）
20．【解答】解：
（1）扩散现象表明，一切物质的分子都在不停地做无规则运动；
（2）泡温泉时感觉身体会发热，是因为身体从泉水吸收热量、温度升高、内能最大，这是通过热传递的方式改变了身体的内能；
（3）烈日下，游泳池旁的水泥地面热得烫脚，而池中的水却不怎么热，是因为水的比热容大，在同等情况下，吸收相同热量，水的温度不如水泥地面温度变化明显。
故答案为：不停地做无规则运动；热传递；比热容。
21．【解答】解：
由图甲可知，进气门、排气门关闭，活塞上行，所以是压缩冲程；乙图中进气门、排气门关闭，活塞下行，所以是做功冲程，在该冲程中将燃气的内能转化为活塞的机械能；
柴油机飞轮转速是1200r/min＝20r/s，由于飞轮每转动2圈，做功1次，所以它1秒钟对外做功10次。
故答案为：压缩；内；机械；10。
22．【解答】解：完全燃烧0.5kg氢气放出的热量：
Q＝mq＝0.5kg×14.3×107J/kg＝7.15×107J，
∵燃料的热值是燃料的属性，不会随着质量的改变而改变，
∴若一罐氢气用去了一半后，剩余氢气的热值不变，仍为14.3×107J/kg。
故答案为：7.15×107；等于。
23．【解答】解：用塑料梳子梳头发时，由于摩擦而使头发带了电；其中头发和梳子带有异种电荷，头发之间带同种电荷，相互排斥，故头发越梳越蓬松。这种使头发带电的方法称为摩擦起电；
塑料梳子跟头发摩擦而带电，小纸屑被吸引，说明带电体能吸引轻小物体；小纸屑和梳子接触后带上了同种电荷而相互排斥，所以小纸屑又被“弹”了出去。
故答案为：同种；摩擦起电；摩擦过的梳子带了电，带电体能吸引轻小物体；同种电荷相互排斥。
24．【解答】解：为了防止电荷被导走，制作部件B的材料必需是绝缘体；
当带负电荷的橡胶棒接触验电器的一瞬间，金属箔D张开，是由于金属箔带了同种电荷，同种电荷相互排斥；
负电荷从橡胶棒转移到金属箔山个，浮电流方向是从D到A。
故答案为：绝缘体；同种电荷相互排斥；从D到A。
25．【解答】解：A图因为开关是断开的，因此该电路为开路状态；
B图开关闭合后导线将电源的两极连在一起，因此该电路为电源短路；
C图电路处处连通，并且灯泡可以正常发光，因此该电路为通路。
故答案为：C；B。
26．【解答】解：
由图可知，a处的电表与最下面的灯泡并联，故a处的电表是电压表；
b处的电表与下面的小灯泡串联，故b处的电表是电流表；
则该电路中两灯泡串联，电流表测电路中的电流，电压表测量下面那个灯泡的电压，闭合开关后，两灯都发光。
故答案为：电压；电流。
27．【解答】解：若开关S、S1闭合，S2断开，灯泡L1、L2串联连接在电源两端，都能发光；电压表与L1并联，则测量L1两端的电压；
若开关S、S2闭合，S1断开，灯泡L1、L2串联连接在电源两端，都能发光；电压表与电源并联，则测量电源两端的电压；
若开关S、S1、S2都闭合，开关S1、S2的闭合对灯泡L2短路，只有L1连接在电源两端，能发光。
故答案为：L1、L2；L1；电源；L1。
28．【解答】解：开关断开时，电压表与R1阻串联接在电源上，此时电压表测量的是电源电压，电压表示数为9V，即电源电压为9V；
开关闭合时，电压表R2测量的是两端的电压，示数为6V，
则R1阻两端的电压为：U1＝U﹣U2＝9V﹣6V＝3V；
此时电路中的电流为：I＝＝＝0.1A；
该电路为串联电路，电流处处相等；
由I＝可知R2阻值为：R2＝＝＝60Ω。
故答案为：9；60。
三、实验题（本大题共4个小题：填空每空1分，共22分。）
29．【解答】解：
（1）为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验；
因为烧杯、空气也吸收热量，并且燃料不可能完全燃烧，存在热量损失，所以测得的热值会偏小。
（2）为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和丙两图进行实验；
（3）如果质量和初始温度均相同的A、B两种液体，吸热后它们的温度随时间变化的图象如图丁所示，由图可以看出，B液体的温度升高得较慢，B液体的比热容较大。
故答案为：（1）甲、乙；小；（2）甲、丙；加热时间的长短；（3）B；B。
30．【解答】解：
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；
（2）将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，说明L1所在支路断路；
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，即反向偏转，原因是：电流表正负接线柱接反了；在排除故障后，电流表的示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A。
（4）只测量了一组数据得出的结论有偶然性，应改进方法是：换用不同的灯泡测量多组数据。
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S断开时，电路中只有L1，电流表A2测电路中电流，S闭合时，两灯并联，电流表A2测干路的电路中，因L1的电压和阻不变，由欧姆定律，通过其的电流不变，根据并联电路电流的规律，电流表A2的示数变大。
故答案为：（1）断开开关；（2）L1断路；（3）电流表正负接线柱接反了；0.24；（4）换用不同的灯泡测量多组数据；（5）变大。
31．【解答】解：
（1）该实验中，通过电流表的示数大小间接得知接入电阻丝的阻值大小，应用了转换法；
（2）由图可知，导线b、c的粗细、材料均相同、长度不同，故探究的电阻大小与导体长度的关系；当先后接入b、c两根导线时，发现电流表示数先小后大，这表明电阻先大后小，即b的电阻要大于c的电阻，由此得出的结论是：在材料和横截面积相同时，长度越长，电阻越大；
（3）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；
（4）要探究电阻大小跟导体的横截面积有关，需要控制导体的材料和长度相同，横截面积不同；由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中。
故答案为：（1）转换；（2）长度；在材料和横截面积相同时，长度越长，电阻越大；（3）材料；（4）b、d。
32．【解答】解：（1）②实验中，当把5Ω的电阻换成10Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大变阻器两端的电压，由分压原理，要增大变阻器电阻阻值，故应将滑动变阻器的滑片向右移动，当观察到电压表示数为1.5V时，记录电流表示数；
③由图2可知，电流表选用小量程，分度值0.02A，其示数为0.12A，电压表选用小量程，分度值0.1V，其示数为1.8V；
将10Ω电阻换成15Ω电阻、滑片移动到最右端时电压表的示数大于1.5V，说明定值电阻分得的电压仍然太大，即滑动变阻器的最大阻值太小，故选B；
（2）实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV＝1.5V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝6V﹣1.5V＝4.5V，变阻器分得的电压为电压表示数的＝3倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑＝3×25Ω＝75Ω，即所选择的变阻器的最大阻值不能小于75Ω，故变阻器应选“0～100Ω”；
（3）由图3可知，电流与电阻的乘积UV＝IR＝0.3A×5Ω＝……＝0.1A×15Ω＝1.5V，为一定值，由此可得：电压一定时，通过导体的电流和导体的电阻成反比。
故答案为：（1）②右；1.5；③B；（2）“0～100Ω”；（3）反比。
四、计算应用题（本大题共2个小题；第33小题6分，第34小题6分。共12分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
33．【解答】解：
（1）水吸收的热量：
Q吸＝cm水△t＝4.2×103J/（kg•℃）×50kg×（54℃﹣20℃）＝7.14×106J；
（2）消耗的天然气：
V＝1365.17m3﹣1365.05m3＝0.12m3；
天然气完全燃烧放出的热量：
Q放＝qV＝7.0×107J/m3×0.12m3＝8.4×106J；
（3）该热水器的热效率：
η＝＝×100%＝85%。
答：（1）水吸收的热量为7.14×106J；
（2）天然气完全燃烧放出的热量为8.4×106J；
（3）该热水器的热效率为85%。
34．【解答】解：由电路图知，小灯泡和滑动变阻器串联，电压表串联小灯泡两端的电压，电流表测量电路电流；
（1）由I＝可得，小灯泡的电阻：RL＝＝＝12Ω；
（2）因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：UR＝U﹣UL＝9V﹣6V＝3V，
因串联电路中各处的电流相等，则滑动变阻器的连入电路的电阻：R＝＝＝6Ω；
（3）将滑动变阻器的滑片移动到最右端时，滑动变阻器接入电路的阻值最大，电路电流（电流表的示数）：I′＝＝＝0.25A，
电压表的示数：U1＝I′RL＝0.25A×12Ω＝3V。
答：（1）小灯泡的电阻为12Ω。
（2）滑动变阻器R接入电路的阻值为6Ω。
（3）将滑动变阻器的滑片移动到最右端，此时电流表和电压表的示数分别为0.25A和3V。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/12/14 13:19:08；用户：hsm；邮箱：19919918114；学号：39198545
相关试卷
河北省保定市莲池区2023-2024学年九年级上学期1月期末物理试题： 这是一份河北省保定市莲池区2023-2024学年九年级上学期1月期末物理试题，共8页。
河北省保定市莲池区2023-2024学年九年级上学期1月期末物理试题： 这是一份河北省保定市莲池区2023-2024学年九年级上学期1月期末物理试题，共8页。
河北省保定市清苑区2023-2024学年九年级上学期11月期中物理试题： 这是一份河北省保定市清苑区2023-2024学年九年级上学期11月期中物理试题，共9页。
