河北省廊坊六中2022-2023学年九年级上学期期中物理试题

这是一份河北省廊坊六中2022-2023学年九年级上学期期中物理试题，共16页。试卷主要包含了选择题，填空题，实验探究题，计算题等内容，欢迎下载使用。

2022-2023学年河北省廊坊六中九年级（上）期中物理试卷
一、选择题（本大题共14个小题，1～12题为单选题，每题2分；13～14为多选题，每题3分，共30分）
1．（2分）下列现象中，能表明分子在不停地做无规则运动的是（　　）
A．濛濛细雨从空中下落
B．炒菜时，满屋飘香
C．扫地时灰尘四起
D．擦黑板时，粉笔灰在空中飞舞
2．（2分）下列关于内能说法中正确的是（　　）
A．静止的物体没有动能，但有内能
B．温度高的物体一定比温度低的物体内能大
C．物体运动速度越大，内能越大
D．内能和温度有关，所以0℃的水没有内能
3．（2分）下列事例中，通过做功的方式改变物体内能的是（　　）
A．冬天用热水袋暖手
B．病人发烧时用冷毛巾在头部降温
C．汽油机压缩冲程中燃料混合物的温度升高
D．冬天喝牛奶前把牛奶放在热水中烫一烫
4．（2分）A、B两物体质量相等，温度均为10℃，甲、乙两杯水质量相等，温度均为50℃，现将A放入甲杯，B放入乙杯，热平衡后，甲杯水温降低了4℃，乙杯水温降低了8℃，则A、B两种物质的比热容之比为（　　）
A．2：3 B．3：5 C．4：9 D．1：2
5．（2分）内燃机工作时，将内能转化为机械能的冲程是（　　）
A．吸气冲程 B．压缩冲程 C．排气冲程 D．做功冲程
6．（2分）将小灯泡L1、L2串联在电路中，发现小灯泡L1比L2亮很多，下列说法正确的是（　　）
A．通过L1的电流比通过L2的电流大
B．通过L2的电流比通过L1的电流大
C．通过两个小灯泡的电流一样大
D．两个小灯泡的规格不同，无法比较

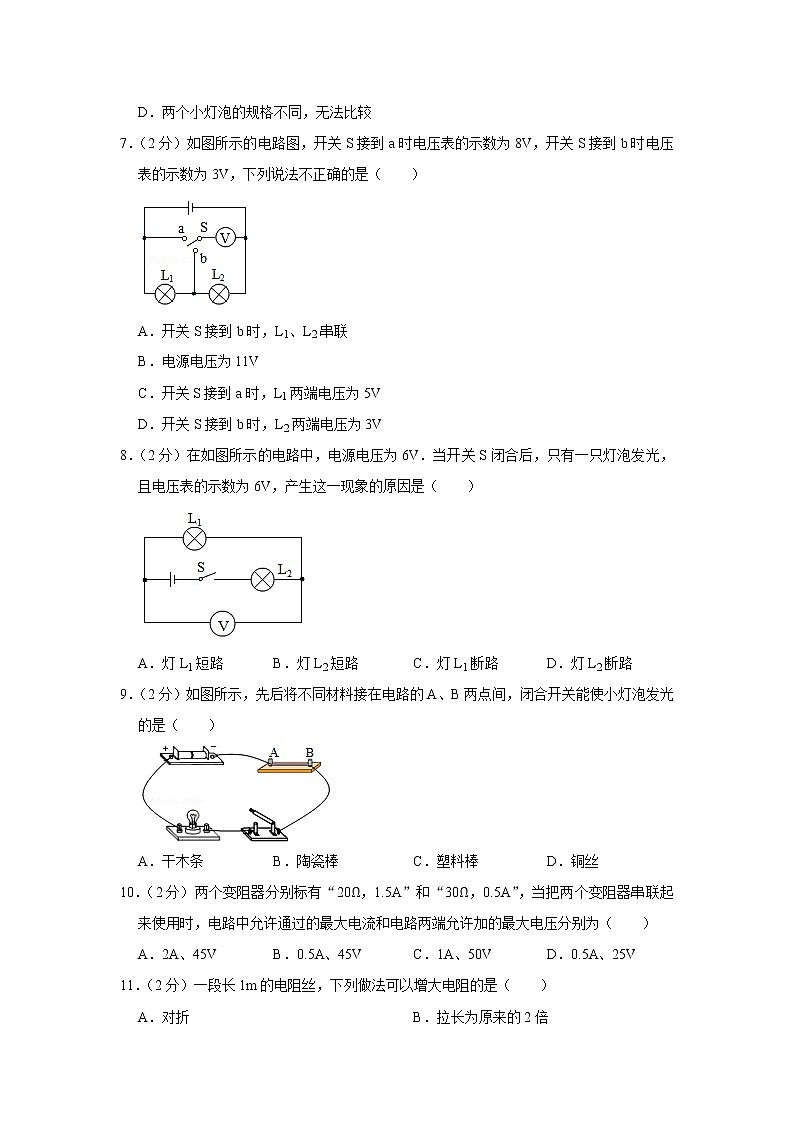

7．（2分）如图所示的电路图，开关S接到a时电压表的示数为8V，开关S接到b时电压表的示数为3V，下列说法不正确的是（　　）

A．开关S接到b时，L1、L2串联
B．电源电压为11V
C．开关S接到a时，L1两端电压为5V
D．开关S接到b时，L2两端电压为3V
8．（2分）在如图所示的电路中，电源电压为6V．当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
9．（2分）如图所示，先后将不同材料接在电路的A、B两点间，闭合开关能使小灯泡发光的是（　　）

A．干木条 B．陶瓷棒 C．塑料棒 D．铜丝
10．（2分）两个变阻器分别标有“20Ω，1.5A”和“30Ω，0.5A”，当把两个变阻器串联起来使用时，电路中允许通过的最大电流和电路两端允许加的最大电压分别为（　　）
A．2A、45V B．0.5A、45V C．1A、50V D．0.5A、25V
11．（2分）一段长1m的电阻丝，下列做法可以增大电阻的是（　　）
A．对折 B．拉长为原来的2倍
C．增大电阻丝两端的电压 D．外表涂上绝缘漆

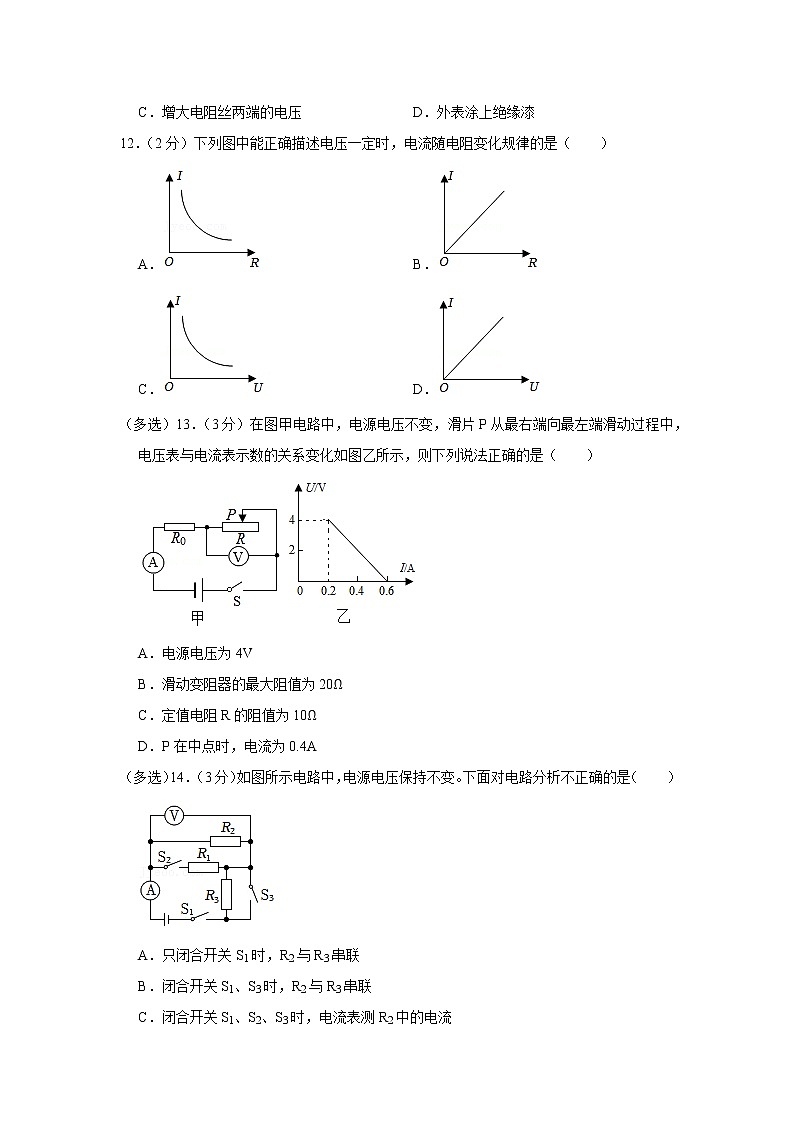

12．（2分）下列图中能正确描述电压一定时，电流随电阻变化规律的是（　　）
A． B．
C． D．
（多选）13．（3分）在图甲电路中，电源电压不变，滑片P从最右端向最左端滑动过程中，电压表与电流表示数的关系变化如图乙所示，则下列说法正确的是（　　）

A．电源电压为4V
B．滑动变阻器的最大阻值为20Ω
C．定值电阻R的阻值为10Ω
D．P在中点时，电流为0.4A
（多选）14．（3分）如图所示电路中，电源电压保持不变。下面对电路分析不正确的是（　　）

A．只闭合开关S1时，R2与R3串联
B．闭合开关S1、S3时，R2与R3串联
C．闭合开关S1、S2、S3时，电流表测R2中的电流
D．先只闭合开关S1、S3，再闭合S2，电压表的示数不变
二、填空题（每空2分，共34分）
15．（6分）古人锻造铁器需要加热、锻打和淬火的过程。其中锻打是通过 　 　的方式改变铁器的内能。将热的铁器放入冷水中淬火是通过 　 　的方式改变铁器的内能，淬火过程中铁器的内能会 　 　（选填“增大”或“减小”）。
16．（6分）如图，迅速向下压活塞，棉花会燃烧起来，这个过程中　 　能转化为　 　能。内燃机的工作过程中与此图的能量转化情况相同的是　 　冲程。

17．（6分）目前，郧阳城区居民都已经使用上天然气了。天然气燃烧时，将燃料燃烧的化学能转化为 　 　，小王将质量为5kg、温度为20℃的水烧开（在一个标准大气压下），水吸收了 　 　J的热量；若他家每天需要3壶同样的开水，至少需要燃烧 　 　m3的天然气[c水＝4.2×103J/（kg•℃），q天然气＝1.68×107J/m3]。
18．（6分）在探究影响导体电阻大小的因素时，小高选择了如表所示四根电阻丝。

编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
（1）选用编号为A、B的两根电阻丝进行实验，是为了验证电阻大小与 　 　的关系。
（2）选用编号为 　 　的两根电阻丝进行实验，是为了验证电阻大小与材料的关系。
（3）某同学利用如图b所示电路也做了相关探究，图中甲、乙、丙是镍铬合金丝。甲、乙长度相同，乙、丙粗细相同。当电路中的电流最大时，接入的电阻丝是 　 　（选填“甲”“乙”或“丙”）。
19．（6分）如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝4：1；则R1：R2＝　 　。当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为 　 　。

20．（6分）如图甲所示，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断R的电阻为 　 　Ω，电源电压是 　 　V，变阻器的最大阻值为 　 　Ω。

三、实验探究题（每空2分，共22分）
21．（12分）现有以下器材：电源（6V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器、和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”。

（1）请用笔画线代替导线将图甲所示的实物连接成完整电路。（要求连线不得交叉）
（2）连接电路后闭合开关前，滑动变阻器滑片P应该位于 　 　端（选填“A”或“B”）。
（3）上述实验中，小高用5Ω的电阻做完实验后，断开开关，把R换为10Ω的电阻接入电路，闭合开关，向 　 　（选填“A”或“B”）端移动滑片，使电压表示数为 　 　V时，读出电流表的示数。
（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图乙所示的电流I随电阻R变化的图象。由图象可以得出结论：　 　。
（5）为了完成整个实验，应该选取哪种规格的滑动变阻器 　 　。
A.50Ω，1.0A
B.30Ω，1.0A
C.20Ω，1.0A
22．（10分）如图所示，是小高要测量某定值电阻阻值的实验。

（1）连接电路时开关要处于 　 　状态。
（2）正确连接电路后，移动滑片过程中，小高发现电流表始终无示数，电压表示数很大。电路中可能出现的故障是 　 　。（写出一种可能即可）
（3）电压表和电流表的示数如图乙所示，则R0＝　 　Ω。
（4）老师指出小高需要进行多次实验，这样做的目的是 　 　。
（5）将定值电阻换成小灯泡，测量小灯泡的阻值。同样需要多次实验，这样做的目的与测定值电阻阻值时多次实验的目的 　 　（选填“相同”或“不同”）。
四、计算题（23题6分，24题8分，共14分）
23．（6分）在如图所示的电路中，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A。求：
（1）通过电阻R2的电流；
（2）电源电压；
（3）电阻R2的阻值。

24．（6分）如图甲所示电路，滑动变阻器的最大阻值为R1＝40Ω，电源电压及灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A。

求：（1）电源的电压；
（2）R2的电阻；
（3）灯L的电阻；
（4）整个电路消耗的最小电功率。

2022-2023学年河北省廊坊六中九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（本大题共14个小题，1～12题为单选题，每题2分；13～14为多选题，每题3分，共30分）
1．【解答】解：A．濛濛细雨从空中下落是小雨滴的机械运动，不是分子的运动，故A不符合题意；
B．炒菜时，芳香油分子不停地做无规则运动，扩散到空气中，由于炒菜时温度很高，所以分子的扩散速度加快满屋飘香，故B符合题意；
C．扫地时灰尘四起是灰尘的机械运动，不是分子的运动，故B不符合题意；
D．擦黑板时，粉笔灰在空中飞舞是粉笔灰的机械运动，不是分子的运动，故D不符合题意。
故选：B。
2．【解答】解：A、动能是运动的物体具有的能量，静止的物体没有动能，但是一切物体都有内能，所以静止的物体具有内能；故A正确；
B、内能的大小不仅与温度有关，还与物体的质量有关，故B错误；
C、内能的大小只与质量和温度有关，与物体的速度无关，故C错误；
D、内能和温度有关，同时一切物体都有内能，所以0℃的水也是具有内能的；故D错误；
故选：A。
3．【解答】解：A、冬天用热水袋暖手，该过程是能量的转移，故是热传递改变内能，故A错误；
B、病人发烧时用冷毛巾在头部降温，该过程是能量的转移，故是热传递改变内能，故B错误；
C、汽油机压缩冲程中燃料混合物的温度升高，即活塞对燃料做功，使得燃料的内能增加，温度升高，是通过做功的方式改变内能，故C正确；
D、冬天喝牛奶前把牛奶放在热水中烫一烫，该过程是能量的转移，故是热传递改变内能，故D错误；
故选：C。
4．【解答】解：（1）物体A放入甲杯水后，它们的共同温度为50℃﹣4℃＝46℃，
水放出的热量Q放＝c水m水△t水
A吸收的热量Q吸＝cAmA△tA，
根据热平衡方程：Q放＝Q吸，
即c水m水△t水＝cAmA△tA
代入相关数据得：
cA＝×
（2）物体B放入乙杯水后，它们的共同温度为50℃﹣8℃＝42℃，
水放出的热量Q放＝c水m水△t水
B吸收的热量Q吸＝cBmB△tB，
根据热平衡方程：Q放＝Q吸，
即c水m水△t水＝cBmB△tB
代入相关数据得：
cB＝×
（3）∵A、B两物体质量相等，即mA＝mB，
∴＝＝＝4：9。
故选：C。
5．【解答】解：四冲程内燃机的四个冲程依次是：吸气冲程、压缩冲程、做功冲程、排气冲程；其中做功冲程是把内能转化为机械能；压缩冲程是把机械能转化为内能。
故选：D。
6．【解答】解：两个灯泡串联接在电源上，由串联电路的特点知，流过它们的电流相等；
它们的亮度不同是由它们的实际功率不同（或电阻不同）造成的，亮度越亮，实际功率越大，故L2功率大于L1功率，故ABD错误，C正确。
故选：C。
7．【解答】解：AD、当开关接到b时，两电阻串联，电压表测L2两端的电压，即灯L2两端的电压U2＝3V，故AD正确；
BC、当开关S接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U＝8V，即灯L1和灯L2两端的总电压为8V，因为串联电路的总电压等于各部分两端的电压之和，所以灯L1两端的电压U1＝U﹣U2＝8V﹣3V＝5V，故C正确、B错误。
故选：B。
8．【解答】解：由图知，两灯串联；有一只灯泡发光说明电路是连通的，即两灯不可能发生断路（排除C、D）；
电压表测量的是灯L1两端的电压，其示数为6V（即电源电压），说明灯L1不可能被短路（否则电压表示数为0，排除A）；
当灯L2短路时，此时只有L1连入电路，加在L1两端的电压即为电源电压，符合题意；
故选：B。
9．【解答】解：接在电路的A、B两点间，闭合开关能使小灯泡发光的是铜丝，因为铜丝属于金属，易导电。干木条、陶瓷棒、塑料棒属于绝缘体。
故ABC错误，D正确。
故选：D。
10．【解答】解：第一个变阻器R1标有“20Ω，1.5A”，表示此变阻器的最大阻值为20Ω，允许通过的最大电流为1.5A；第二个变阻器R2标有“30Ω，0.5A”，表示此变阻器的最大阻值为30Ω，允许通过的最大电流为0.5A；当把两个变阻器串联起来使用时，因为串联电路电流处处相等，所以电路中允许通过的电流最大为0.5A；
电路两端允许加的最大电压为U＝U1+U2＝IR1+IR2＝0.5A×20Ω+0.5A×30Ω＝25V，故ABC错误；D正确。
故选：D。
11．【解答】解：
A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；
B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大，故B正确；
C、电阻是导体本身的一种性质，大小与导体两端的电压无关，故C错误；
D、在电阻丝外表涂上绝缘漆，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误。
故选：B。
12．【解答】解：由欧姆定律可知，电压一定时，电流与电阻成反比，据此可知I﹣R图象为反比例函数图象，结合选项可知，A正确。
故选：A。
13．【解答】解：AC、由甲图可知，定值电阻R0和滑动变阻器R串联，电压表测量R两端的电压，电流表测电路中的电流。
由乙图可知，当电流表示数为0.6A时，电压表示数为0V，则电源电压为：U＝U0+UR＝IR0+0V＝0.6A•R0﹣﹣﹣﹣﹣﹣①
当电流表示数为0.2A时，电压表示数为4V，则电源电压为：U＝U0′+UR′＝I′R0+4V＝0.2A•R0+4V﹣﹣﹣﹣﹣﹣②
①②两式组成方程组，解得U＝6V，R0＝10Ω，故A错误；C正确；
C、当电流表示数为0.2A，电压表示数为4V时，滑动变阻器连入电路的阻值最大为R＝＝＝20Ω，故B正确；
D、当P在中点时，电流为I″＝＝＝0.3A，故D错误。
故选：BC。
14．【解答】解：
A、只闭合开关S1时，R1断路，R2与R3串联接入电路中，为串联电路，故A正确；
B、闭合开关S1、S3时，R1断路，R3被短路，只有R2接入电路中，故B错误；
C、闭合开关S1、S2、S3时，R3被短路，R2与R1并联接入电路中，电流表测干路中的电流，故C错误；
D、先只闭合开关S1、S3，电压表测量电源电压；再闭合S2，电压表测量的是电源电压，电源电压不变，所以电压表的示数不变，故D正确。
故选：BC。
二、填空题（每空2分，共34分）
15．【解答】解：用铁锤锻打工件，工件会发热，属于做功改变物体内能。把烧红的铁器放到冷水中“淬火”，铁器放出热量，铁块的温度会降低，属于热传递减小物体内能。
故答案为：做功；热传递；减小。
16．【解答】解：在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来；说明压缩筒内空气做功，使空气的内能增大，温度升高；压缩过程中，活塞的机械能转化为空气的内能，故该过程中，与内燃机的压缩冲程相同。
故答案为：机械；内；压缩。
17．【解答】解：（1）天然气燃烧时，将化学能转化为内能；
（2）在一标准大气压下水的沸点是100℃，水吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×5kg×（100℃﹣20℃）＝1.68×106J；
（3）加热3壶水，水吸收的热量Q吸′＝3Q吸＝3×1.68×106J＝5.04×106J；
由题知Q放＝Q吸′＝5.04×106J，而Q放＝Vq，
需要天然气的体积：V＝＝0.3m3。
故答案为：内能；1.68×106；0.3。
18．【解答】解：（1）选用编号为A、B的两根电阻丝进行实验，A、B的材料、横截面积相同，长度不同，是为了验证电阻大小与长度的关系；
（2）为了验证电阻大小与材料的关系，需要控制电阻丝的长度和横截面积相同，材料不同，需要选用编号为A、D的两根电阻丝进行实验；
（3）由题意可知，乙、丙粗细相同，丙的长度长，所以丙的电阻大于乙的电阻；甲、乙长度相同，甲的横截面积大，所以乙的电阻大于甲的电阻，所以甲的电阻最小，接入电路时电路中的电流最大。
故答案为：（1）长度；（2）A、D；（3）甲。
19．【解答】解：
（1）由电路图可知，当S1、S2闭合，甲、乙两表为电压表时，两电阻串联，甲测电源的电压，乙测R2两端的电压，
由串联电路电流相等，且串联电路的总电阻等于各部分电阻之和，所以由I＝可得：＝﹣﹣﹣﹣﹣﹣①
已知U甲：U乙＝4：1﹣﹣﹣﹣﹣﹣﹣②
联立①②可得：＝，
则R1＝3R2；
（2）当S1闭合、S2断开，甲、乙两表为电流表时，两电阻并联，甲测R2支路的电流，乙测干路电流，
由并联电路中各支路两端的电压相等和I＝可得，两电流表的示数之比：＝＝＝＝。
故答案为：3：1；3：4。
20．【解答】解：由图甲可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。
（1）当滑片位于a端时，接入电路中的电阻为零，此时电压表和电流表的示数最大，
由图乙可知，电源的电压U＝12V，此时电路中电流I＝1.5A，
由I＝可得，定值电阻的阻值：R＝＝＝8Ω；
（2）当滑片位于b端时，接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最小，
由图乙可知，电路的电流I′＝0.5A，电压表的示数UR＝4V，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U滑＝U﹣UR＝12V﹣4V＝8V，
则滑动变阻器的最大阻值：R滑＝＝＝16Ω。
故答案为：8；12；16。
三、实验探究题（每空2分，共22分）
21．【解答】解：（1）根据电压表要与被测电路并联，滑动变阻器接入电路时要“一上一下”进行连接，完整电路如下图所示：
。
（2）为保护电路，实验前应将滑动变阻器的滑片P移到阻值最大处，本题中滑片P在A端时滑动变阻器连入电路的阻值最大。
（3）断开开关，把R换为10Ω的电阻接入电路，闭合开关，由于电阻变大，电路中电流减小，滑动变阻器两端电压减小，由于串联电路中总电压不变，故定值电阻两端电压增大，要保持电压表示数不变，需要减小电路电流，增大滑动变阻器接入电路中的电阻，故滑片需要向A端移动；由图乙知定值电阻两端电压为2.0伏，故使电压表示数为2V时，读出电流表的示数。
（4）由图乙知电流与电阻的乘积是一定值，故可以得出结论：在电压一定时，通过导体的电流与导体的电阻成反比。
（5）根据串联电路电压的规律知滑动变阻器两端电压UP＝U总﹣U1＝6V﹣2V＝4V；
由串联电路电流规律知；
；
RP＝40Ω，应该选取50Ω，1.0A规格的滑动变阻器。
故答案为：（1）见解答图；（2）A；（3）A；2；（4）在电压一定时，通过导体的电流与导体的电阻成反比；（5）A。
22．【解答】解：（1）为了保护电路，连接电路时开关要处于断开状态；
（2）正确连接电路后，移动滑片过程中，小高发现电流表始终无示数，说明电路可能断路；电压表示数很大，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即电路中可能出现的故障是定值电阻R0断路；
（3）电压表和电流表的示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.4A；电压表选用小量程，分度值0.1V，其示数为2.5V，则定值电阻阻值为：
R0＝＝＝6.25Ω；
（4）测量电阻的阻值实验中，需要利用滑动变阻器进行多次测量，目的是为了取平均值减小实验误差；
（5）测量小灯泡的阻值实验中，同样需要多次实验，目的是为了探究不同电压下灯泡电阻的规律，与测定值电阻阻值时多次实验的目的不同。
故答案为：（1）断开；（2）定值电阻R0断路；（3）6.25；（4）为了取平均值减小误差；（5）不同。
四、计算题（23题6分，24题8分，共14分）
23．【解答】解：S闭合，R1、R2并联，电流表A1测电阻R1的支路电流，电流表A测干路电流。
（1）由并联电路的特点知，通过电阻R2的电流I2＝IA﹣IA1＝0.5A﹣0.3A＝0.2A；
答：通过电阻R2的电流是0.2A。
（2）电源电压U＝IA1R1＝0.3A×10Ω＝3V；
答：电源电压是3V。
（3）电阻R2的阻值R2＝＝＝15Ω；
答：电阻R2的阻值是15Ω。
24．【解答】解：（1）当S1、S2均闭合且滑片滑到b端（连入电阻最大，R1＝40Ω）时，等效电路如图，
∵电流表A1测量的是干路电流，A2测量的是R2所在支路的电流，
∴A1用的是大量程，A2用的是小量程
∴I＝0.9A，I2＝0.6A，I1＝I﹣I2＝0.9A﹣0.6A＝0.3A
U＝U2＝U1＝I1R1＝0.3A×40Ω＝12V；
（2）；
（3）当S1、S2均断开且滑片P置于变阻器的中点（连入电阻R1′＝R1＝20Ω）时，等效电路图如图，

∴RL＝10Ω；
（4）如右下图，当S1、S2均断开，且滑片P置于b端（全连入R1＝40Ω），此时电路中的电阻最大（R＝R1+RL＝40Ω+10Ω＝50Ω），整个电路的最小电功率：
；
答：（1）电源的电压为12V；
（2）R2的电阻20Ω；
（3）灯L的电阻10Ω；
（4）整个电路消耗的最小电功率2.88W。
