湖北省武汉市2022-2023学年八上期末物理实验专题复习——凸透镜成像规律

这是一份湖北省武汉市2022-2023学年八上期末物理实验专题复习——凸透镜成像规律，共7页。

凸透镜成像实验
实验器材:光具座、蜡烛、凸透镜、光屏、点燃的蜡烛
实验步骤:
1、凸透镜固定在光具座的中央,蜡烛和光屏放在凸透镜的两侧
2、使烛焰、透镜的中心、光屏的中心在同一高度,确保像成在光屏中央
3、首先将蜡烛放在凸透镜尽量远的位置,物距u>2f ，移动光屏直到光屏上蜡烛的像最清晰为止;观察到光屏上成倒立、缩小的实像，测出蜡烛与凸透镜、凸透镜与光屏间的距离
4、接着将蜡烛逐渐靠近凸透镜,物距f5、把蜡烛继续向凸透镜方向移动,物距u6、整理实验数据
①物距u>2f 倒立、缩小、实像 像距f②物距u=2f 倒立、等大、实像 像距v=2f 应用：测焦距
③物距f2f 应用：投影仪
④物距u=f 不成像; 应用：强光聚焦手电筒
⑤物距uu 应用：放大镜

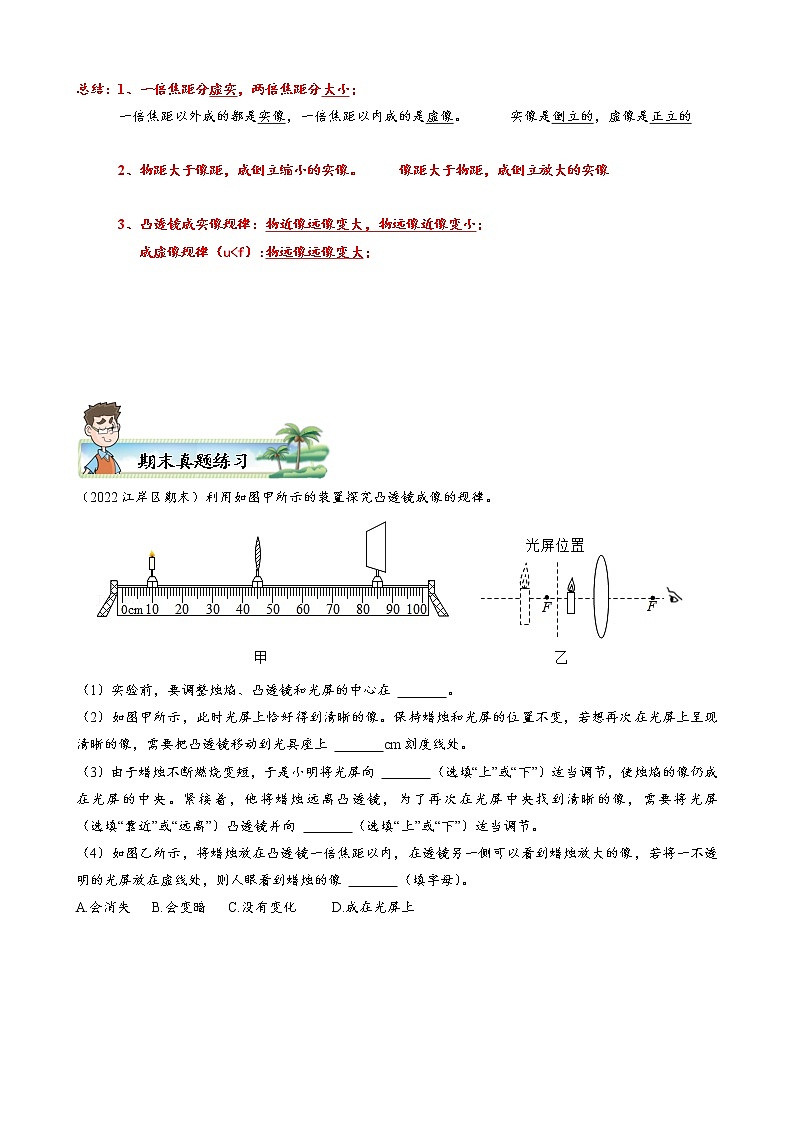

总结：1、一倍焦距分虚实，两倍焦距分大小；
一倍焦距以外成的都是实像，一倍焦距以内成的是虚像。 实像是倒立的，虚像是正立的
2、物距大于像距，成倒立缩小的实像。 像距大于物距，成倒立放大的实像
3、凸透镜成实像规律：物近像远像变大，物远像近像变小；
成虚像规律（u期末真题练习
（2022江岸区期末）利用如图甲所示的装置探究凸透镜成像的规律。
（1）实验前，要调整烛焰、凸透镜和光屏的中心在 。
（2）如图甲所示，此时光屏上恰好得到清晰的像。保持蜡烛和光屏的位置不变，若想再次在光屏上呈现清晰的像，需要把凸透镜移动到光具座上 cm刻度线处。
（3）由于蜡烛不断燃烧变短，于是小明将光屏向 （选填“上”或“下”）适当调节，使烛焰的像仍成在光屏的中央。紧接着，他将蜡烛远离凸透镜，为了再次在光屏中央找到清晰的像，需要将光屏 （选填“靠近”或“远离”）凸透镜并向 （选填“上”或“下”）适当调节。
（4）如图乙所示，将蜡烛放在凸透镜一倍焦距以内，在透镜另一侧可以看到蜡烛放大的像，若将一不透明的光屏放在虚线处，则人眼看到蜡烛的像 （填字母）。
A.会消失 B.会变暗 C.没有变化 D.成在光屏上
（2022硚口区期末）某小组做“探究凸透镜成像规律”实验，
（1）若实验的过程中蜡烛点燃的时间太长，导致光屏上烛焰的像位于光屏上方边缘，则应将蜡烛向______（选填“上”或“下”）调节，最终使烛焰、凸透镜、光屏的中心大致在同一高度。
（2）当选用焦距为10cm的甲透镜进行实验，如图1所示，此时光屏上恰好成清晰的实像，根据此时的成像特点，我们可制成 （选填“照相机”、“投影仪”或“放大镜”）。若保持蜡烛和光屏位置不变，将凸透镜移到光具座______cm刻度线处，则可以再次在光屏上成清晰的像。
（3）该兴趣小组再将近视眼镜放在蜡烛和凸透镜之间，为使在光屏上呈现清晰的像，应将蜡烛________（选填“靠近”或“远离”）凸透镜。
（4）最后，小明将器材还原为如图1所示的元件位置处，将甲透镜更换成焦距为20cm的乙透镜，新透镜折光能力更_____（选填“强”、“弱”），小明发现保持凸透镜和光屏位置不动，无论怎样移动蜡烛，在光屏上都不能得到烛焰清晰的像，下列分析正确的是_____________。
①光具座长度太短
②光屏距离透镜太近，无论怎么移动蜡烛，光屏都无法成清晰的像
③蜡烛无法移动到距离凸透镜足够远的位置
（5）如下图2所示，S表示烛焰，S′是烛焰的像。请在图中画出凸透镜焦点以及入射光线SA经过凸透镜之后的光线。
（2022武昌区期末）小枫同学的物理兴趣小组用如图所示的装置做“探究凸透镜成像的规律”的头验，所使用的凸透镜焦距是15cm。
(1)在探究“凸透镜成像的规律”时，有四位同学提出了本实验要探究的问题，你认为其中最有价值的问题是____________。
A.凸透镜是否能成像 B.凸透镜对光是否有发散作用
C.凸透镜对光是否有会聚作用 D.像的虚实、大小、正倒跟物距有什么关系
(2)当把凸透镜固定在50cm、蜡烛固定在15cm刻度线位置时，光屏应在________(选填：“I”、“II”、“II")区域内左右移动，才能在光屏上得到清晰的像，____________(选填“照相机、投影仪、放大镜”)就是应用这一原理制成的。
(3)在光屏上能看到清晰的像后，如果此时不再改变蜡烛和光屏的位置，取下凸透镜，用一个焦距10cm的凸透镜替换原凸透镜，为了在光屏上仍然得到清晰的像，他可以在烛焰和凸透镜之间放个合适的透镜，利用这个实验原理可以矫正____________(选填：“近视眼”、“远视眼”)。
(4)当蜡烛逐渐燃烧变短时，光屏上烛焰的像将随之____________(选填：“上升”、“下降”)。
(5)小枫同学将图中凸透镜的上半部分遮住，若要使蜡烛继续在光屏上成像，光屏应如何移动?
A.向左移动 B.向右移动 C.保持原来位置不变 D.无论如何移动都无法成像
(6)有一位同学用LED光源代替蜡烛进行实验，这样改进的优点是：____________(写出一一条即可)。
（2022洪山区期末）如图所示是小明同学探究“凸透镜成像规律”的实验装置：
（1）小明将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上，点燃蜡烛并调整烛焰、凸透镜、光屏三者的中心在 。
（2）小明将凸透镜固定在光具座50cm的刻度线处，将蜡烛和光屏移至如图所示的位置时，光屏上出现了烛焰清晰的像，利用此时凸透镜成像的特点制成的光学仪器是 （选填“照相机”、“投影仪”或“放大镜”）。
（3）小明将蜡烛移到35cm刻度线处，保持透镜的位置不变，应将光屏移至 cm刻度线处，才能再在光屏上呈现清晰的像，此时像是 的（选填“缩小”、“放大”或“等大”）。
（4）实验过程中蜡烛由于燃烧而变短，此时蜡烛的焰心位于凸透镜的 （选填“主光轴下方”、“主光轴上方”、“主光轴上”）。为了使烛焰的像再成在光屏的中心，应向下移动 （填“光屏”或“凸透镜”）。
（2021江汉区期末）小明同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”实验：
（1）实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的倒立 的实像，此规律的应用是 （举一例）。保持烛焰和光屏的距离不变，在烛焰和光屏之间任意移动透镜，在光屏上还能形成 次清晰的像。
（2）由于实验时间较长，蜡烛变短，烛焰的像不在光屏的中心位置，要使烛焰的像仍然成在光屏的中心，应该将凸透镜向 （选填“上”、“下”、“左”或“右”）调节。
（3）如图乙所示，保持蜡烛位置不变，移动透镜至16.0cm刻度线处，则人眼在 （选填“A，B，C”）处能观察到蜡烛的像。
（2021江夏区期末）小华和实验小组的同学们进行“探究凸透镜成像规律”的实验。
（1）实验室里，老师已经为实验小组的同学们准备带支架的蜡烛、光屏、两个焦距不同的凸透镜A和凸透镜B、平行光光源(接通电源后可发出平行光).光具座等器材。小华首先测量凸透镜A的焦距，将凸透镜A固定在光具座上50cm刻线处，平行光光源发出平行于透镜主光轴的平行光照射到凸透镜A上，在透镜另一侧移动光屏直到光屏上的光斑最小，如图甲所示，凸透镜A的焦距f1=_______cm；
（2）如图乙所示，保持凸透镜A位置不变，将点燃的蜡烛放在光具座上35cm刻线处时，移动光屏，在光屏上可以得到烛焰倒立、放大的_______像(选填“虚”、“实”)；这个成像规律应用在_______。(选填“照相机、投影仪或放大镜”)
（3）保持蜡烛位置不变，小华用焦距为f2的凸透镜B替换凸透镜A，将凸透镜B固定在光具座上50cm刻线处，通过移动光屏，可以在光屏上得到烛焰倒立.缩小的像。由此现象可以判断：凸透镜A和凸透镜B的焦距大小关系为f1 f2(选填“＞或＜”)，小华移动光屏时，是向_______(选填“靠近/远离)透镜的方向移动光屏的。
（2021江岸区期末）某同学做“探究凸透镜成像的规律"的实验。
（1）实验前调节凸透镜中心、光屏中心、烛焰中心大致在__________。
（2）如图所示，光屏上得到了一个清晰明亮的像，则该像是倒立、_____(缩小、等大、放大)的实像，通过分析凸透镜的焦距f=________cm。
（3）保持蜡她的位置不变，将光屏移动到80cm刻度处要使烛焰在光屏上成倒立缩小的实像，凸透镜应向______(选填“靠近光屏"或“靠近蜡烛”)的方向适当移动，这是_______(选填“照相机”“投影仪"或放大镜”)的成像原理。
（4）当光屏上出现蜡烛清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到( )
A.蜡烛像的下半部分 B.蜡烛像的上半部分
C.蜡烛完整的像，像的亮度变暗 D.蜡烛完整的像，像的亮度不变
（2021硚口区期末）在探究凸透镜成像规律的实验中
（1）实验前，应将烛焰的焰心、透镜的光心、光屏的中心调整到______________。这样做的目的是______________________________。
（2）如图所示，已知凸透镜的焦距f=10cm。保持蜡烛和凸透镜的位置不变，要使烛焰在光屏上成清晰的像，光屏应向 (选填“左”或者“右”)移动，直到光屏上成像清晰，此时是 (选填“照相机”、“投影仪”或“放大镜”)的原理。
（3）接下来换用焦距为5cm的凸透镜继续实验，如果不改变蜡烛和凸透镜的位置，仍要在光屏上成清晰的像，光屏应向 (选填“左”或者“右”)移动。
（4）某同学在实验中观察到光屏上得到蜡烛清晰的像，但他不小心用手指指尖触摸到了凸透镜，这时光屏上 (填“能”或“不能”)成蜡烛完整的像。
（5）(2分)请完成下图中凸透镜的光路图补充完整。
（2021东湖新高区期末）小明在做“凸透镜成像”的实验中。
0
c m
50
100
90
80
70
60
40
30
20
10
光屏
遮光板
A
B
F
F
乙
丁
向右移
（1）让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑(如图甲所示)，测得凸透镜的焦距f= cm；
（2）蜡烛、透镜、光屏成如图乙位置放置时，在光屏上恰好能呈现出蜡烛清晰的倒立缩小 实像，若保持蜡烛和光屏的位置不动，将凸透镜移至 cm刻度处，光屏上能再次接收到清晰的像；
（3）实验中，小明在蜡烛和凸透镜间放上一只近视眼镜的镜片，若仍要在光屏上成清晰的像，则需将光屏向 缩小(靠近/远离)凸透镜的方向移动，此时所成的像为实像 （选填“实像”或“虚像”）；
（4）如图丙是小明利用手机拍摄的一张照片，发现照片上体育馆的像不完整，分析可能是在拍摄时，手指遮挡了部分摄像头所致，为了进一步分析此原因，他利用凸透镜、光屏、发光体AB和一张足够大的遮光板进行探究，将发光体AB、凸透镜和光屏依次组装到光具座上，调整它们的位置，使光屏上恰能观察到AB清晰的像，接着将遮光板紧贴着凸透镜自上而下插入透镜前，直至挡住其上半部分(如图丁所示)，在该过程中光屏上AB所成像的变化情况是变暗但完整(选填“变暗但完整”或“变暗但不完整”)；再将遮光板从图丁所示位置沿凸透镜的主光轴向右平移，当移动过主光轴上某点位置后，发现光屏上AB的像开始变得不完整，请在图丁上标出该点位置P(保留作图痕迹)。
