2022-2023学年湖北省武汉市黄陂区双凤中学八年级（上）期末物理试卷（含答案解析）
展开
这是一份2022-2023学年湖北省武汉市黄陂区双凤中学八年级（上）期末物理试卷（含答案解析），共24页。试卷主要包含了单选题，填空题，作图题，实验探究题，综合题等内容，欢迎下载使用。

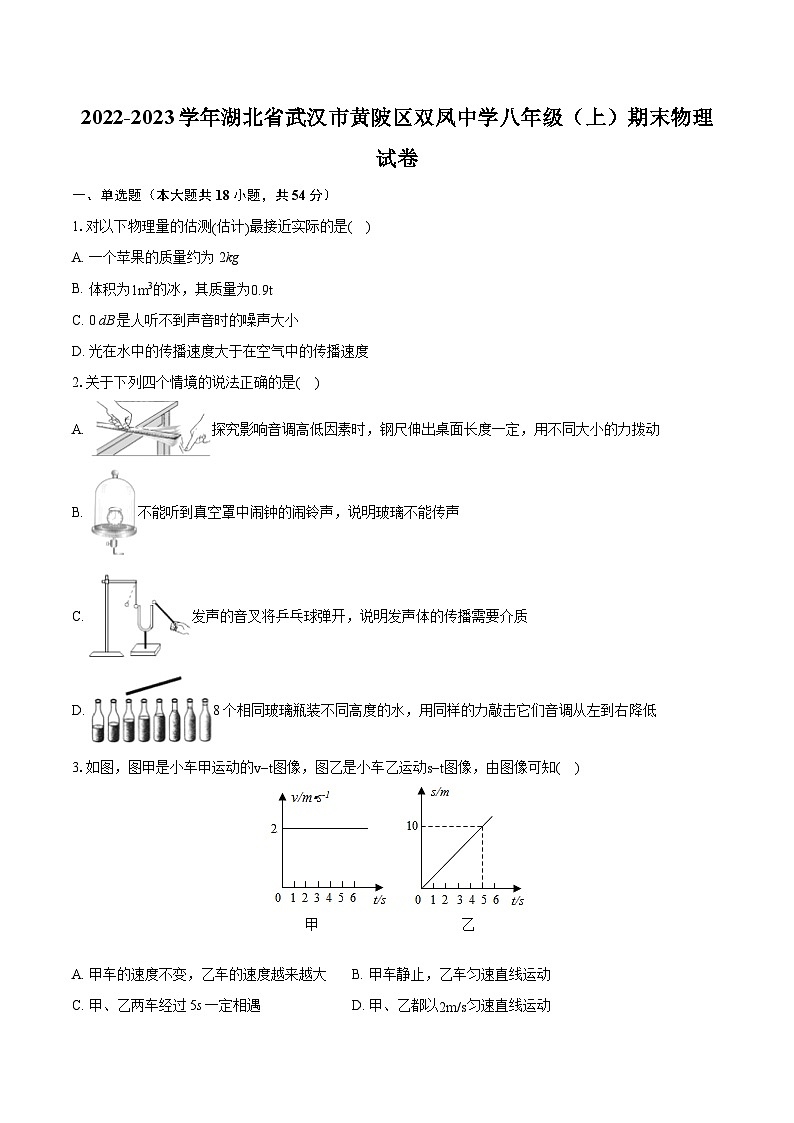

1.对以下物理量的估测(估计)最接近实际的是( )
A. 一个苹果的质量约为2kg
B. 体积为1m3的冰，其质量为0.9t
C. 0 dB是人听不到声音时的噪声大小
D. 光在水中的传播速度大于在空气中的传播速度
2.关于下列四个情境的说法正确的是( )
A. 探究影响音调高低因素时，钢尺伸出桌面长度一定，用不同大小的力拨动
B. 不能听到真空罩中闹钟的闹铃声，说明玻璃不能传声
C. 发声的音叉将乒乓球弹开，说明发声体的传播需要介质
D. 8个相同玻璃瓶装不同高度的水，用同样的力敲击它们音调从左到右降低
3.如图，图甲是小车甲运动的v−t图像，图乙是小车乙运动s−t图像，由图像可知( )
A. 甲车的速度不变，乙车的速度越来越大B. 甲车静止，乙车匀速直线运动
C. 甲、乙两车经过5s一定相遇D. 甲、乙都以2m/s匀速直线运动

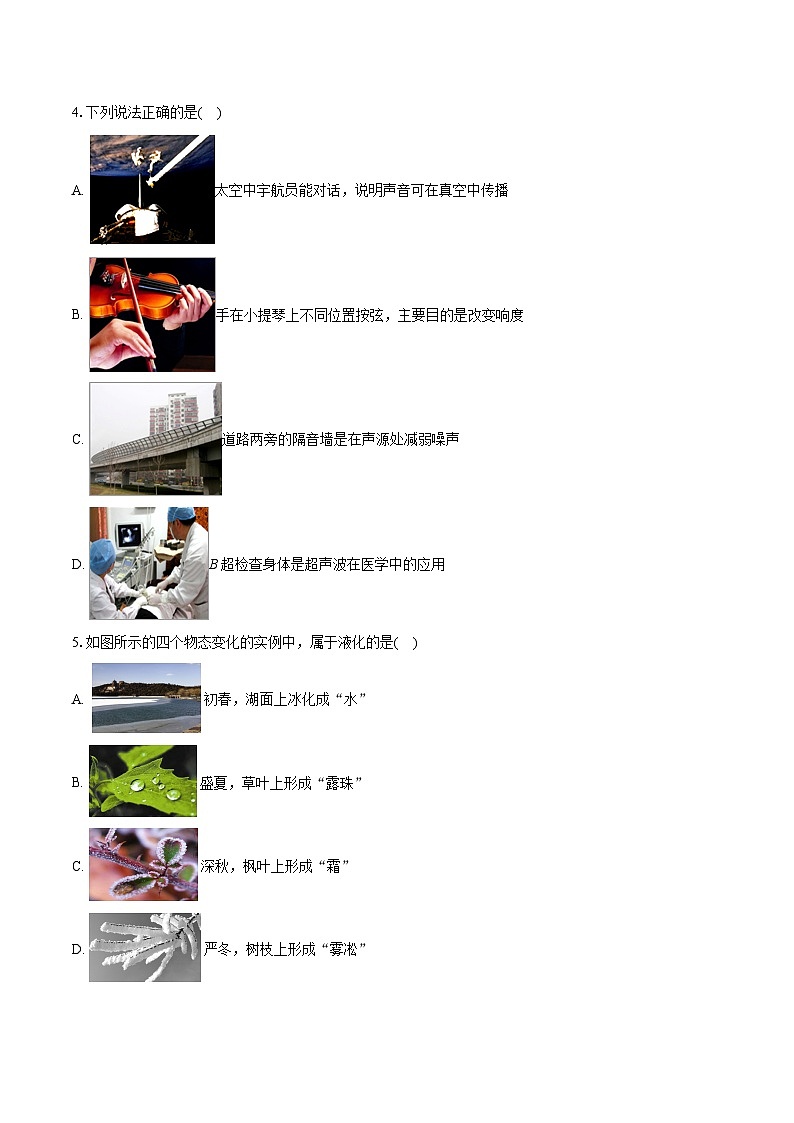

4.下列说法正确的是( )
A. 太空中宇航员能对话，说明声音可在真空中传播
B. 手在小提琴上不同位置按弦，主要目的是改变响度
C. 道路两旁的隔音墙是在声源处减弱噪声
D. B超检查身体是超声波在医学中的应用
5.如图所示的四个物态变化的实例中，属于液化的是( )
A. 初春，湖面上冰化成“水”
B. 盛夏，草叶上形成“露珠”
C. 深秋，枫叶上形成“霜”
D. 严冬，树枝上形成“雾凇”
6.对密度公式ρ=mV以及匀速直线运动速度公式v=st的几种理解中，正确的是( )
①密度与物体的质量成正比，与物体的体积成反比
②密度是物质本身的一种特性，与物体的质量和体积无关
③匀速运动的物体，其速度与路程成正比，与时间成反比
④做匀速直线运动的物体，通过的路程与时间成正比。
A. ①④B. ②③C. ②④D. ①③
7.如图，正确表示了光从空气进入玻璃中的光路图是( )
A. B.
C. D.
8.体育课后，汗流浃背的小林同学赶紧打开教室电扇吹吹风，顿时感觉凉快多了，与这一现象有着相同特点的是( )
A. 春天，冰雪融化成溪水B. 夏天，冰棒周围冒“白气”
C. 秋天，早晨草地上铺上一层白霜D. 冬天，屋檐上挂着串串冰柱
9.检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像(如图)。视力表在镜中的像与被测者相距( )
A. 5m
B. 5.4m
C. 4.6m
D. 2.3m
10.下列情境中，属于光的折射现象的是( )
A. 池水变浅了B. 看后视镜中的景物
C. 激光准直D. 手影游戏
11.荣成烟墩角鹅湖良好的生态环境，吸引上万只天鹅每年冬季成群结队悄然降临，栖息越冬，这期间有大批的摄影爱好者云集于此，如图是一名摄影爱好者所拍的照片，下列说法正确的是( )
A. 天鹅在水中倒影，是光的反射形成的实像
B. 天鹅在水中倒影，是光的折射形成的虚像
C. 当发现天鹅没有全部进入照相机取景框内时，摄影者应远离天鹅并将镜头后缩
D. 当发现天鹅没有全部进入照相机取景框内时，摄影者应靠近天鹅并将镜头前伸
12.小红同学利用如图甲所示装置，探究冰的熔化特点，她每隔相同时间记录一次温度计的示数，并观察物质的状态，绘制成如图乙所示的图像，下列说法错误的是( )
A. 装冰的试管放在装水的烧杯中加热，目的是使冰受热均匀
B. 冰的熔化过程持续了10分钟
C. 冰在熔化过程中吸收热量，但温度保持0℃不变
D. 试管中的冰全部熔化以后，继续加热，试管中的水会减少的原因是因为沸腾
13.如图所示，在“探究凸透镜成像规律”的实验中，当蜡烛和凸透镜之间的距离为26cm时，在图中光屏上得到一个清晰的实像。下列说法正确的是( )
A. 该凸透镜的焦距大于 13 cm
B. 一小虫飞落在透镜的中间部分，屏上会出现小虫的像
C. 只将蜡烛和光屏互换，可以在光屏上得到清晰放大的像
D. 将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
14.在探究凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰缩小的像，则下列说法成立的是( )
①光屏上成清晰缩小的像，这与投影仪的原理相同
②将物体远离凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，则光屏必须靠近凸透镜
③换用焦距较小的凸透镜后，仍要在光屏上得到清晰的像，如果只移动光屏，则光屏必须远离凸透镜
④保持物体和光屏位置不变，一定可以在光屏上的到另一个清晰的像
A. ①③B. ②④C. ②③D. ③④
15.如图所示是近视眼和远视眼的成因示意图。下列说法正确的是( )
A. 甲是远视眼，应佩戴凹透镜矫正B. 甲是远视眼，晶状体折光能力较弱
C. 乙是近视眼，应佩戴凸透镜矫正D. 乙是近视眼，晶状体折光能力较弱
16.某同学在烧杯中装某种液体，多次测出了烧杯和液体的总质量m及对应的液体体积V，并根据实验数据作出如图所示的“m−V”图象，结合下面表格的内容，下列说法正确的是( )
A. 该液体密度为1.8g/cm3
B. 查表可知该液体是硫酸
C. 烧杯的质量为20g
D. 50cm3的该液体质量为40g
17.如图所示是冬天河面封冻后河水温度的分布图，下列说法错误的是( )
A. 水在4℃时密度最大B. 水结冰后体积变大，密度变小
C. 水在0℃−4℃之间有反膨胀的性质D. 水结冰后质量、体积都变大
18.小明在实验室里测量一块形状不规则、体积较大的矿石的密度。先用天平称出矿石的质量为200g，接着按如图A、B、C的顺序测其体积，下列判断错误的是( )
A. 矿石的体积为80cm3
B. 小明测得矿石的密度为2.5×103kg/m3
C. 浸没的矿石排开的水的质量为120g
D. 按图中A、B、C的步骤测得矿石的密度会偏小
二、填空题（本大题共2小题，共8分）
19.盘在武汉上空的“雾霾”严重影响着人们的生活，建筑施工是造成“雾霾”天气的主要因素。轰鸣的机器噪声是由于物体______产生的。但飞扬的尘埃却污染天空形成“雾霾”。一场小雨使天空的“雾霾”消失，蓝天白云又回来了。“雾”的形成属于______现象，太阳出来“雾”很快又消失了，这又属于______现象，而“霾”主要是悬于空气中的尘埃，很难消散，其中PM2.5易被人体吸收，对健康不利。
20.1m3的冰熔化成水后，质量将______，体积将______，一个钢瓶里装有压缩氧气，当使用了三分之一的氧气后，瓶中剩余氧气的密度将______(填“变大”“变小”或“不变”)。密度与我们的生活息息相关。例如取暖设施最好安装在房间的______，而降温最好设施安装在房间的______。(选填“上方”或“下方”)
三、作图题（本大题共2小题，共4分）
21.如图所示，a、b分别为一束入射光线和一束出射光线。请画出a经过凹透镜后的折射光线和与b对应的入射光线。
22.如图所示，AB是物体，A′B′是经过凸透镜所成的像，CC′是光轴。在图中画出凸透镜的位置并标出透镜的焦点F。
四、实验探究题（本大题共4小题，共23分）
23.小天用图示装置探究“光的反射规律”，请在下列空格中填写适当内容：
(1)先将平面镜放在水平桌面上，再将硬纸板
______ 放置在平面镜上；
(2)如图1中反射角是______ 度；当入射角变大，反射光束______ (选填“偏离”或“靠拢”)法线；
(3)如图2所示，将纸板NOF向后折，在纸板NOF
上不能看到反射光束，小天由此得出结论：反射光线，入射光线和法线在______ ，他的结论______ (选填“可靠”或“不可靠”)。
24.小阳利用如图甲所示装置“探究平面镜成像特点”。他在水平桌面上铺一张白纸，将一块玻璃板竖立在白纸上，把蜡烛A点燃后放在玻璃板的前面，把另一个相同的蜡烛B，竖立在玻璃板后面移动，直到从不同角度透过玻璃板看，它跟前面蜡烛A的像都完全重合。改变蜡烛A的位置，重复上述步骤，再做两次实验，并把三次实验中蜡烛A和B的位置记录在白纸上，如图乙所示。
(1)如果将玻璃板竖直向上移动一段距离，观察到蜡烛A的像______(选填“向上移动”、“向下移动”或“不动”)；
(2)如图乙所示，小阳把白纸沿着玻璃板的位置对折，观察到像与物的对应点完全重合，说明像与物到镜面的距离______；
(3)实验中多次改变蜡烛A的位置，是为了多次实验______(选填“寻找普遍规律”或“求平均值减小误差”)。
(4)小阳取走蜡烛B，把光屏放在像的位置，这时透过玻璃板______(选填“能”或“不能”)在光屏上观察到像，不透过玻璃板从侧面观察光屏上______(选填“能”或“不能”)观察到像，这说明物体在平面镜中成的是______(选填“实像”或“虚像”)。
25.小莉同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”实验：
(1)如甲图所示，把蜡烛凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心大致调到______ (选填“同一高度”“同一直线”)。
(2)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的倒立、______ 的实像，若保持蜡烛和光屏位置不变，移动透镜至______ cm刻度线处，光屏上能再次呈现清晰的______ (选填“放大”“缩小”“不变”)的像。
(3)如图乙所示，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在______ (选填“A、B、C”)处能观察到蜡烛的像，像是如图丙中的______ (选填“1、2、3、4”)。
(4)实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间如图丁所示，光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏______ 凸透镜。(选填“靠近”或“远离”)
26.小明测量矿石的密度，进行了如下实验：
(1)将天平放在水平桌面上，游码放在标尺左端零刻度线处，发现指针静止时如图甲所示，应将天平的平衡螺母向______端调，使横梁平衡。
(2)如图乙所示，矿石的质量为______ g。
(3)将矿石放入盛有50mL水的量筒中，静止时液面情况如图丙所示，则矿石的密度是______kg/m3。
(4)小明根据所测数据，在图丁上描出一个对应的点A，接着他又换用另一石块重复了上述实验，将所测数据在图上又描出了另一个对应的点B，若ρA、ρB分别代表雨花石和另一石块的密度，则ρA______ρB(选填“>”、“=”或“<”)。
(5)小娟利用天平测出了一个外观看不出空心与实心的铜工艺品的质量为165g，用量筒和水测出此工艺品的体积为55cm3，已知铜的密度为8.9×103kg/m3，则此工艺品______(填“一定不是”或“可能是”)铜制的。
五、综合题（本大题共1小题，共11分）
27.无人机以高分辨率高速摄像机，轻型光学相机，超声波传感器，激光扫描仪、红外夜视仪等设备获取信息，广泛应用在航拍、交通等领域。如图为某型号无人机，整机质量907g，摄像机拍摄速度10000帧/秒(即每秒拍摄画面的数为10000帧)。为了减轻质量，该无人机部分零件采用碳纤维材料制成，已知碳纤维材料的密度为1.8×103kg/m3。
(1)超声波传感器可探测无人机在飞行时遇到的障碍物，这是利用了超声波能传递______特点；摄像机拍照镜头可看作凸透镜，当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变______(选填“大”或“小”)；若前方有标志“ZM”，则该标志经摄像机镜头在传感器中所成的像是______(选填“WZ”“ZW”“ZM”或“MZ”)。
(2)在轿车限速120km/h的某高速公路上，交警利用该无人机进行道路通行情况实时监测，无人机在某轿车通行0.5m的过程中拍摄160帧，则该监测的轿车速度是______m/s，该轿车______(选填“超速”或“不超速”)。
(3)若无人机从空中171m的高度匀速下降时，向地面垂直发射超声波，经过1s后收到回波信息，此时无人机离地面高度为多少？(已知超声波在空气中的传播速度为340m/s)
(4)若无人机上一个质量为49.375g的钢制零件损坏，用等体积的碳纤维零件替代，则可使该无人机减轻多少克质量？
答案和解析
1.【答案】B
【解析】解：
A、三个苹果的质量约1斤=500g，所以一个苹果的质量在150g=0.15kg左右。故A不符合实际；
B、冰的密度是0.9×103kg/m3，体积为1m3的冰，其质量为m=ρV=0.9×103kg/m3×1m3=900kg=0.9t.故B符合实际；
C、0dB是人的听觉下限。故C不符合实际；
D、光在真空中的传播速度最大，为3×108m/s，在空气中的传播速度接近此数值，在水中的速度更小一些。故D不符合实际。
故选：B。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2.【答案】D
【解析】解：A、用不同的力拨动钢尺，钢尺的振动幅度不同，所发出的声音的响度就不同，可以探究声音的响度与振幅有关，故A错误；
B、不能听到罩中闹钟的闹铃声，是因为罩中空气被抽走，说明真空不能传声，故B错误；
C、乒乓球弹开是因为音叉的振动，说明发声的物体在振动，故C错误；
D、瓶内水位越高，质量越大，越难振动，频率越小，音调越低，所以同样的力敲击它们音调从左到右降低，故D正确。
故选：D。
(1)响度：人耳感觉到的声音的大小，它跟发声体的振幅有关．振幅越大，响度越大；振幅越小，响度越小；
(2)声音的传播需要介质，真空不能传声；
(3)用乒乓球被弹开的角度放大音叉微弱的振动幅度，这种方法是转换法；
(4)音调：声音的高低，由发声体的振动频率决定，频率越高，音调越高。频率越低，音调越低。
本题考查了声音的产生、声音的传播条件、声音的特征，属于基础题。
3.【答案】D
【解析】解：ABD、甲图为v−t图像，为水平直线，可看出甲车的速度不变，故甲车做速度为2m/s的匀速直线运动；
乙图为s−t图像，为倾斜直线，可看出乙车的路程随着时间的增加而均匀增大，故乙车做匀速直线运动，速度v=st=10m5s=2m/s，故AB错误、D正确；
C、由于不知道甲、乙所处的位置情况，故甲、乙两车经过5s不一定相遇，故C错误。
故选D。
ABD、甲图为v−t图像，为水平直线，可看出甲车的速度不变，并得出甲车速度；
乙图为s−t图像，为倾斜直线，可看出乙车的路程随着时间的增加而均匀增大，故乙车做匀速直线运动，根据速度公式得出乙车的速度；
C、由于不知道甲、乙所处的位置情况，故甲、乙两车经过5s不一定相遇。
本题考查速度公式的应用，关键是从图中得出有用信息。
4.【答案】D
【解析】解：A、因为太空中是没有空气的，需要靠无线电来对话交谈，说明真空中不能传播，选项说法错误，不符合题意；
B、手指按在小提琴弦的不同位置，就会改变琴弦的振动快慢，这主要是为了改变声音的音调，选项说法错误，不符合题意；
C、道路两旁建隔音墙是在噪声的传播过程中减弱噪声，选项说法错误，不符合题意；
D、B超是利用超声波来工作的，选项说法正确，符合题意；
故选：D。
(1)声音的传播是需要介质的，它既可以在气体中传播，也可以在固体和液体中传播，但不能在真空中传播；
(2)音调的高低与发声物体振动的频率有关，频率越高音调越高；
(3)减弱噪声的途径有三种：在声源处减弱噪声；阻断噪声的传播；在人耳处减弱噪声；
(4)超声波是频率高于20000Hz的声波，它方向性好，穿透能力强，易于获得较集中的声能，在水中传播距离远，可用于测距，测速，清洗，焊接，碎石、杀菌消毒等。
本题考查学生对声音传播、声音的特征及应用的掌握情况，需要联系实例来解释其中的原理。
5.【答案】B
【解析】【分析】
本题考查的是生活中物态变化现象的判断，物态变化知识是中考必考的知识点，解题的关键是把握住物质前后的状态变化。
物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华。
【解答】
A、冰化成水是由固态变为液态的熔化现象，故A不符合题意。
B、草叶上的露珠是空气中的水蒸气液化形成的，故B符合题意。
C、霜是空气中的水蒸气凝华形成的固态小冰晶，故C不符合题意。
D、“雾凇”是固态小冰晶，是水蒸气凝华形成的，故D不符合题意。
6.【答案】C
【解析】解：
(1)密度是物质本身的一种特性，由物质的种类、状态和温度决定，与质量、体积无关，故①错误、②正确。
(2)对于做匀速运动的物体，速度是一个定值，不随路程或时间的变化而变化，故③错误；
(3)对于做匀速直线运动的物体，速度是一个定值，由s=vt可知通过的路程与时间成正比，故④正确。
故选：C。
①做匀速直线运动的物体，速度是通过的路程与所用时间之比，大小是确定的，与路程和时间无关；
②密度是物质本身的一种特性，决定于物质的种类、状态和温度，与其它因素无关。同种物质密度相同，质量与体积成正比。
此题考查了我们对速度、密度概念的理解和对公式的掌握，将两者作对比，可以帮助我们正确理解。
7.【答案】C
【解析】【分析】
此题主要考查了光的折射光线的画法，首先要熟练掌握光的折射定律的内容，关键是搞清折射角与入射角的关系。
【解答】A.光从空气斜射入玻璃中，折射角应小于入射角，而图中折射角却大于入射角，故A错误；
B.图中折射光线与入射光线在法线的同侧了，故B错误；
C.光从空气斜射入玻璃中，折射光线与入射光线在法线的两侧，折射角小于入射角，故C正确；
D.光从空气斜射入玻璃，图中光的传播方向没有变，故D错误。
8.【答案】A
【解析】【分析】
本题考查学生对六种物态变化的吸、放热情况的了解情况，是中考中最基本的考查内容，属于识记性内容。
打开电风扇，加快空气流动的速度，加快人体汗液的蒸发，蒸发吸热，所以人感到凉爽，利用的是蒸发(汽化)吸热。分析各个选项的状态变化及其吸放热，选出具有相同特点的选项。
【解答】
小林同学打开电风扇，加快空气流动的速度，加快人体汗液的蒸发，而蒸发从人体吸热，使人感到凉快，利用的是蒸发(汽化)吸热。
A.冰雪融化成溪水，从固态变为液态，属于熔化，熔化吸热；
B.“白气”是空中的水蒸气遇冷(冰棒)形成的小水珠，是液化现象，液化放热；
C.霜是空气中的水蒸气遇冷形成的小冰晶，是凝华现象，凝华放热；
D.屋檐上挂着串串冰柱，由液态变为固态，是凝固现象，凝固放热；
可见四个选项中，只有熔化吸热，题干现象也是吸热，与题干现象有着相同的特点，A符合题意，BCD不符合题意。
故选A。
9.【答案】A
【解析】解：如图，视力表到平面镜的距离是2.7m，根据物像到平面镜的距离相等，所以视力表像到平面镜的距离也是2.7m，所以人到视力表像的距离为2.7m+2.7m−0.4m=5m。
故选：A。
物体在平面镜中成像，根据物像到平面镜距离关系判断视力表和视力表像之间的距离，求出人和视力表像之间的距离。
用常见的检测视力的方法考查物体在平面镜中成像时，物像到平面镜距离相等，体现了物理和生活的密切关系，达到学以致用的目的。
10.【答案】A
【解析】解：A、池水变浅了，是由于光的折射现象造成的，故A符合题意；
B、看后视镜中的景物是光的反射现象，故B不合题意；
C、激光准直是利用了光的直线传播，故C不合题意；
D、手影游戏是光的直线传播形成的，故D不合题意。
故选：A。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
本题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，考查了学生理论联系实际的能力，在学习过程中要善于利用所学知识解释有关现象。
11.【答案】C
【解析】解：(1)天鹅在水中的倒影是光的反射形成的等大的虚像，故AB错误；
(2)凸透镜成实像时，物近像远像变大；因此当发现天鹅没有全部进入照相机取景框内时，即底片上的像变小些，摄影者应远离天鹅并将镜头后缩，故C正确、D错误。
故选：C。
(1)平面镜成像是由于光的反射形成的，平面镜成像特点；正立等大的虚像。
(2)凸透镜成像规律可知，照相机照相时底片上的像是光的折射形成的倒立的，缩小的实像；凸透镜成实像时，物近像远像变大。
此题涉及到光的反射，凸透镜成像规律等知识点，此题与实际生活联系密切，体现了学以致用的思想。
12.【答案】D
【解析】解：A、该实验中将试管放在装水的烧杯中的好处是可以使试管内的冰受热均匀，故A正确；
B、由图知，冰从第5min开始熔化，到第15min完全熔化完，熔化过程经历了10min，故B正确；
C、冰在熔化过程中吸收热量，温度保持0℃不变，故C正确；
D、当冰全部熔化后，继续加热使烧杯中的水沸腾并持续一段时间，发现试管中的水始终不会沸腾，是因为试管内外都为水，当外面的水沸腾时，温度不再升高，试管中的水温也能达到沸点，但到沸点后不能继续吸收热量，所以不会沸腾，水减少的原因是蒸发，故D错误。
故选：D。
(1)在实验中，采用水浴法加热可使物质受热更均匀；
(2)冰熔化完成的时间减去开始熔化的时间即为冰的熔化时间；
(3)晶体熔化过程要吸收热量，温度保持不变；
(4)沸腾的条件是温度达到沸点，继续吸热。
本题通过图象分析，考查了学生的识图能力，在分析时特别注意温度随时间的变化情况，难度不大。
13.【答案】C
【解析】解：
A、由图可知，当蜡烛和凸透镜之间的距离为26cm时，物距大于像距，在光屏上得到一个清晰缩小的实像，则u=26cm>2f，解得f<13cm，故A错误；
B、此时有一只小虫爬在凸透镜表面，即小虫处于凸透镜的1倍焦距以内，故光屏上不能成像，故B错误；
C、像距小于物距，光屏上成倒立、缩小的实像；只将蜡烛和光屏互换，像距大于物距时，根据光路的可逆性可知，成倒立、放大的实像，故C正确；
D、蜡烛远离凸透镜时，物距增大，为了在光屏上得到清晰的像，应减小像距，光屏应靠近凸透镜，故D错误。
故选：C。
(1)掌握凸透镜成像的规律，知道当物距大于2f时，成倒立缩小的实像；
(2)当物体处于1倍焦距内时，光屏上不成像；
(3)凸透镜成实像时，若成缩小的像，则像距小于物距；若成放大的像，则像距大于物距；
(4)成实像时，遵循物近像远像变大的特点。
本题主要探究的是凸透镜成像的规律，这是今后学习光学，研究光现象的基础，应该熟练掌握，并注意加以区分，不能混淆。
14.【答案】B
【解析】解：
①能在光屏上成清晰缩小的像，与照相机的成像原理是相同的，所以①错误；
②将蜡烛远离凸透镜，此时物距变大，像距应减小，要在光屏上得到清晰的像，则应使光屏靠近凸透镜，所以②正确；
③换用焦距更小的透镜，像会更前面会聚，所以光屏必须靠近凸透镜，所以③错误。
④根据光路可逆的保持物体和光屏位置不变，移动凸透镜，可以光屏上成一个倒立、放大、实像，同时物距刚好是原来的像距，像距刚好是原来物距，所以④正确。
故选：B。
(1)凸透镜成像规律，最重要两句话是：①物距(u)减小，像距(v)增大，像变大(应用于实像)，
②物距(u)减小，像距(v)减小，像变小(应用于虚像)。
(2)结合凸透镜成像规律的表格：
此题考查了物距、像距的变化，焦距改变成像特点，光路可逆等知识，是凸透镜成像的综合应用题。
15.【答案】B
【解析】解：
甲图的入射光线会聚在视网膜的后方，是晶状体折光能力太弱，所以甲图表示了远视眼的成像情况；为了使光线会聚在原来的会聚点前面的视网膜上，就需要在光线进入人的眼睛以前会聚一下，因此带对光线具有会聚作用的凸透镜来矫正。
乙图的入射光线会聚在视网膜的前方，是晶状体折光能力太强，所以乙图表示了近视眼的成像情况；为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此带对光线具有发散作用的凹透镜来矫正。
综上所述，只有选项B说法是正确的。
故选：B。
(1)近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方，由此可以确定哪一个图表示了近视眼的成像情况。近视眼佩戴凹透镜进行矫正。
(2)远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，远视眼佩戴凸透镜进行矫正。
图示来源于课本，分别表示了远视眼和近视眼的成因的光路图。明确近视眼与远视眼的成因是解决此题的关键。
16.【答案】D
【解析】解：
由图象知，烧杯的质量为25g，当液体的体积为25cm3时，烧杯和液体的总质量为45g，
液体的质量为：m=m2−m1=45g−25g=20g，
液体的密度为：ρ=mV=20g25cm3=0.8g/cm3，
对应给出的密度表可以确定这种液体可能是煤油；
则50cm3的该液体质量为：m′=ρV′=0.8g/cm3×50cm3=40g。
故A、B、C错误，D正确。
故选：D。
从图象上找出液体和烧杯的总质量和烧杯的质量，求出液体的质量，找到对应的体积，根据密度公式求出液体的密度。
根据密度表判断液体可能是哪种液体，然后利用密度公式计算50cm3的该液体质量。
本题主要考查图象的分析，一定要明确，体积为零时的质量就是烧杯的质量，然后根据密度公式进行计算，要明确这种类型的问题解决思路，应学会这种方法。
17.【答案】D
【解析】解：
AC、水在0℃∼4℃之间具有热缩冷胀的特点，在4℃时的密度最大，故AC正确；
BD、水结冰后状态发生变化，物质多少没有变化，所以质量不变，体积变大，密度变小。故B正确，D错误。
故选：D。
①水在0℃∼4℃之间具有反常膨胀的特点，在4℃时的密度最大；
②水结冰，密度减小，体积增大；
③物体所含物质的多少叫质量，质量是物体本身的一种属性，与物体所含物质的多少有关，与物体的形状、状态、位置和温度无关。
此题考查的是质量的特点、水的反常膨胀现象，需要掌握质量的特点和水的热缩冷胀现象。
18.【答案】C
【解析】解：A、图中量筒的分度值为10mL，由图中量筒中倒水前后的示数可知矿石的体积：V=200mL−120mL=80mL=80cm3，故A正确；
B、矿石的密度ρ=mV=200g80cm3=2.5×103kg/m3，故B正确；
C、浸没的矿石排开的水的体积V排=V=80cm3=80×10−6m3，则m排=ρ水V排=1.0×103kg/m3×80×10−6m3=0.08kg=80g，故C错误；
D、按图中A、B、C的步骤测得矿石的密度，由于从烧杯中取矿石，矿石会沾水，使测得的矿石体积偏大，则密度偏小，故D正确。
故选：C。
(1)矿石的体积等于量筒中倒出水的体积，我们可以根据量筒中倒水前后的示数求出倒出水的体积；
(2)根据密度的计算公式ρ=mV即可求出矿石的密度；
(3)根据矿石排开的水的体积，利用m排=ρ水V排g求出矿石排开水的质量；
(4)在本实验从水中取出矿石时，矿石会沾水，导致测得的矿石体积偏大，密度偏小。
本题考查了利用天平、量筒、烧杯测量固体密度的方法和误差分析，其中用量筒和烧杯测较大固体的体积的方法值得一试。注意：取出矿石时，矿石会沾水，使测得的矿石体积偏大，密度偏小，易错
19.【答案】振动 液化 汽化
【解析】解：轰鸣的机器噪声是由于物体无规则振动产生的；
雾是空气中的水蒸气遇冷形成的小水珠，是液化现象；
雾在太阳出来后散去是液体小水珠变成了水蒸气，是汽化现象。
故答案为：振动；液化；汽化。
(1)声音是物体振动产生的，一切发声体都在振动；
(2)物质由气态变成液态的过程是液化，液化放热；物质由液态变成气态的过程是汽化，汽化吸热。
此题考查的是声音的产生和物态变化的判断，熟记概念和课本知识是解决本题的关键。
20.【答案】不变 变小 变小 下方 上方
【解析】解：1m3的冰熔化成水后，质量将不变，由于冰的密度小于水的密度，由公式V=mρ，可知体积减小；一个钢瓶里装有压缩氧气，当使用了三分之一的氧气后，瓶中剩余氧气的质量变小，体积不变，根据ρ=mV，密度将变小。密度与我们的生活息息相关。例如取暖时，空气温度升高，密度变小，热空气向上流动，所以取暖设施最好安装在房间的下方，而降温时，空气温度降低，密度变大，冷空气向下流动，所以最好设施安装在房间的上方。
故答案为：不变；变小；变小；下方；上方。
(1)质量是物体本身的一种属性，与物体的形状、状态、位置和温度无关；
(2)物质的体积不变，质量减小，由此结合题意来分析解答；
(3)根据空气的流动的方向，结合题意来分析解答。知道水的反常膨胀，冰熔化成水，体积收缩，密度增大。
掌握质量和密度的概念，灵活运用密度公式解决实际问题。
21.【答案】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，过光心的光线经凹透镜折射后传播方向不改变。如图所示：
【解析】先确定所给的入射光线和折射光线的特点，然后根据凹透镜的光学特点作图。
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。
22.【答案】解：(1)根据过光心的光线经凸透镜后方向不变，连接A′A并延长交主光轴于一点，该点是凸透镜的光心O，过光心O做一个凸透镜；
(2)根据平行主光轴的光，经凸透镜折射后过焦点，由A点向凸透镜作平行于主光轴的光线AD，连接A′D并延长交主光轴与一点F，F是凸透镜的焦点。如图所示：
【解析】由图知，A′B′是AB的正立、放大的虚像，且A′是A的光经凸透镜折射后反向延长相交而成，由此根据过光心的光线经凸透镜方向不变以及平行于凸透镜主光轴的光线过焦点作图。
凸透镜的三条特殊光线：过光心不改变方向；平行于主光轴的光线过凸透镜会聚在焦点上；过焦点的光线经凸透镜平行于主光轴射出。
23.【答案】垂直 44 偏离 同一平面内 可靠
【解析】解：(1)为了使光的传播路径能呈现在硬纸板上，应让硬纸板B垂直放置在平面镜A上，让激光紧贴纸板射向O点。
(2)由图知OE是入射光线，则OF是反射光线，入射角是入射光线与法线的夹角，所以入射角为90∘−46∘=44∘，反射角等于入射角，也是44∘；
当入射角变大时，入射光线偏离法线，此时反射角也变大，反射光线将偏离法线；
(3)在实验过程中，将纸板向后折，此时在纸板NOF上将不能看到反射光线，反射光线仍然是存在，实验说明反射光线、入射光线和法线在同一平面内；他的结论是可靠的。
故答案为：(1)垂直；(2)44；偏离；(3)同一平面内；可靠。
(1)探究光的反射定律时，应让硬纸板垂直放置，这样光的传播路径能呈现在纸上。
(2)光的反射定律：反射光线、入射光线和法线都在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角。
要掌握光的反射定律的内容，知道反射光线、入射光线、法线在同一平面内，反射光线与入射光线分居法线两侧，反射角等于入射角。
24.【答案】不动 相等 寻找普遍规律 能 不能 虚像
【解析】解：(1)将玻璃板竖直向上移动一段距离，A蜡烛位置不变，A蜡烛和像还是关于玻璃板对称，所以A蜡烛像不动。
(2)把白纸沿着玻璃板的位置对折，观察到像与物的对应点完全重合，说明像和物体关于玻璃板对称，所以像与物到镜面的距离相等。
(3)一次实验不具备代表性，实验中多次改变蜡烛A的位置，是为了寻找普遍规律，避免实验现象的偶然性。
(4)光屏是否能承接到像，眼睛要直接观察光屏，不透过玻璃板观察光屏，光屏上没有像，说明平面镜成虚像。
故答案为：(1)不动；(2)相等；(3)寻找普遍规律；(4)能；不能；虚像。
(1)根据像和物体关于平面镜对称来解答。
(2)物体在平面镜中成像，像和物体到平面镜的距离相等。
(3)一次实验不具备代表性，具有很大的偶然性，所以应采取同样的实验方案多做几次，才能保证结论的正确。
(4)光屏能承接到实像，光屏不能承接到虚像，光屏是否能承接到像，眼睛要直接观察光屏，不能透过玻璃板观察光屏。
对于通过实验探究得到实验结论的问题，不但要掌握实验结论，更重要的要掌握实验探究的过程，一般这是实验题的出题方向。
25.【答案】同一高度 放大 40 缩小 B 4 远离
【解析】解：(1)在探究凸透镜成像规律实验中，为了使实像能够成在光屏中心，通常将烛焰、凸透镜、光屏三者中心大致调到同一高度。故答案为：同一高度。
(2)从光具座上读出：物距15厘米，像距30厘米，像距大于物距，所以成倒立放大的实像，当物距30厘米，这时候凸透镜移动至40厘米处，又像距15厘米，像距小于物距，则成倒立缩小的实像。故答案为：放大、40、缩小。
(3)因为根据题干条件，当物距为15厘米，能够成倒立放大的实像，所以根据凸透镜成像规律：f(1)考查学生探究凸透镜成像规律过程的常规操作方法.(2)当凸透镜成倒立放大实像时，像距大于物距，如果对于同一个凸透镜，把物距与像距对调，则根据折射光路可逆原理，这时候像距小于物距，则成倒立缩小的实像。(3)根据题干条件，凸透镜焦距大于7.5厘米，所以移动凸透镜至16厘米处，物距为6厘米，小于焦距，只能够成虚像。(4)因为原来蜡烛通过凸透镜能够在光屏上成清晰的实像，当在蜡烛与凸透镜之间放上近视眼镜后，由于凹透镜对于光线的发散作用，将使成实像位置靠后。
(1)该题考查了探究凸透镜成像的常规技能，观察实像与虚像的方法区别。(2)该题把凸透镜成倒立放大实像时候的物距，由15厘米，调节为30厘米，而像距由30厘米调节为15厘米，则可以使用折射光路可逆的原理，判断能够成实像，由于像距小于物距，故成倒立缩小的实像。(3)考查了凹透镜在近视眼调节中，改变光路的原理，使成像的像距增大。
26.【答案】左 ×103 <可能是
【解析】解：(1)将天平放在水平桌面上，把游码拨至标尺左端零刻度线处，发现指针静止时偏向右边，要使横梁在水平位置平衡，应将平衡螺母向左调；
(2)由图乙可知，标尺的分度值0.2g，矿石的质量m=20g+10g+1.4g=31.4g；
(3)图丙中，水和矿石的总体积为60mL，故矿石的体积V=60mL−50mL=10mL=10cm3，矿石的密度ρ=mV=31.4g10cm3=3.14g/cm3=3.14×103kg/m3。
(4)同种物质的质量与体积成正比，即质量与体积的图象为一条过原点的直线，根据A、B两个点分别做出图象，如图所示：
由图可知，当体积相同时，B的质量大于A的质量，由ρ=mV得，ρA<ρB；
(5)此工艺品的密度：ρ=mV=165g55cm3=3g/cm3=3×103kg/m3，和铜的密度不符，但此工艺品也有可能是铜制空心的。
故答案为：(1)左；(2)31.4；(3)3.14×103；(4)<；(5)可能是。
(1)先将天平放在水平桌面上，然后将游码移至横梁标尺的左端零刻度处。天平使用前的调节：若指针右偏，向左调平衡螺母，使指针指在分度盘的中线处；
(2)物体的质量=砝码的总质量+游码在标尺上所对的刻度，由此根据图乙读出矿石的质量；
(3)矿石的体积应等于水和矿石的总体积减去水的体积；根据密度公式ρ=mV得出矿石的密度；
(4)根据两个点，分别过原点做出图象，根据图象分析密度的大小；
(5)知道工艺品的质量和体积，根据ρ=mV得求出工艺品的密度，然后与铜的密度相比较。
本题考查了天平的调节与读数、量筒读数、求密度等问题；要掌握天平的使用方法、读数方法，求出矿石的质量与体积，应用密度公式即可求出其密度。
27.【答案】信息 大 WZ31.25不超速
【解析】解：(1)无人机在飞行时超声波遇到的障碍物会反射回来，利用了超声波传递信息的特点；
照相机成像，成倒立缩小实像，物距大于二倍焦距；物距变小像距变大，则当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变大；由于所成的像是倒立的，所以该标志经摄像机镜头在传感器中所成的像是WZ；
(5)由题知，摄像机拍摄速度10000帧/秒，
已知某轿车通行0.5m的过程中拍摄160帧，则轿车运动的时间：t=160帧10000帧/秒=0.016s，
该轿车的速度：v=st=×3.6km/h=112.5km/h，
因为112.5km/h<120km/h，所以，该轿车不超速；
(3)超声波通过的距离为：s′=v超t′=340m/s×1s=340m；
则无人机通过的路程为：s机=2h−s′=2×171m−340m=2m；
无人机距离地面的高度为：h′=h−s机=171m−2m=169m；
(4)由ρ=mV可得，零件的体积V=m钢ρ钢=，
用等体积的碳纤维零件替代，即V碳纤维=V=6.25cm3，
由ρ=mV可得，替代后零件的质量m碳纤维=ρ碳纤维V碳纤维=1.8g/cm3×6.25cm3=11.25g，
可使该无人机减轻的质量△m=m钢−m碳纤维=49.375g−11.25g=38.125g。
故答案为：(1)信息；大；WZ；(2)31.25；不超速；(3)无人机离地面高度为169m；(4)38.125。
(1)声音可以传递信息，也可以传递能量；根据速度公式求解与障碍物之间的距离以及机器人行进的距离；
物距大于二倍焦距成倒立缩小实像，是照相机原理；物距变小像距变大；
(2)利用速度公式求出该轿车的速度，然后与最大限速相比较即可得到答案；
(3)根据公式s=vt求出超声波通过的距离，根据无人机开始的高度求出无人机通过的距离，从而得出无人机的高度；
(4)根据质量为49.375g的钢制零件可求得其体积，用等体积的碳纤维零件替代，利用密度公式变形可求得替代零件的质量，然后可求该无人机减轻的质量；
本题以“无人机”为背景，凸透镜成像的应用、速度公式及其应用、红外线等相关的多个知识点，体现了物理在高科技领域的作用。一些物质的密度
物质种类
硫酸
水
煤油
植物油
密度(kg/m3)
1.8×103
1.0×103
0.8×103
0.9×103
物距(u)
成像特点
像距(v)
应用
u>2f
倒立 缩小 实像
f照相机
u=2f
倒立 等大 实像
v=2f
测焦距
2f>u>f
倒立 放大 实像
v>2f
投影仪/幻灯机
u=f
不成像
u正立 放大 虚像
放大镜
1.对以下物理量的估测(估计)最接近实际的是( )
A. 一个苹果的质量约为2kg
B. 体积为1m3的冰，其质量为0.9t
C. 0 dB是人听不到声音时的噪声大小
D. 光在水中的传播速度大于在空气中的传播速度
2.关于下列四个情境的说法正确的是( )
A. 探究影响音调高低因素时，钢尺伸出桌面长度一定，用不同大小的力拨动
B. 不能听到真空罩中闹钟的闹铃声，说明玻璃不能传声
C. 发声的音叉将乒乓球弹开，说明发声体的传播需要介质
D. 8个相同玻璃瓶装不同高度的水，用同样的力敲击它们音调从左到右降低
3.如图，图甲是小车甲运动的v−t图像，图乙是小车乙运动s−t图像，由图像可知( )
A. 甲车的速度不变，乙车的速度越来越大B. 甲车静止，乙车匀速直线运动
C. 甲、乙两车经过5s一定相遇D. 甲、乙都以2m/s匀速直线运动
4.下列说法正确的是( )
A. 太空中宇航员能对话，说明声音可在真空中传播
B. 手在小提琴上不同位置按弦，主要目的是改变响度
C. 道路两旁的隔音墙是在声源处减弱噪声
D. B超检查身体是超声波在医学中的应用
5.如图所示的四个物态变化的实例中，属于液化的是( )
A. 初春，湖面上冰化成“水”
B. 盛夏，草叶上形成“露珠”
C. 深秋，枫叶上形成“霜”
D. 严冬，树枝上形成“雾凇”
6.对密度公式ρ=mV以及匀速直线运动速度公式v=st的几种理解中，正确的是( )
①密度与物体的质量成正比，与物体的体积成反比
②密度是物质本身的一种特性，与物体的质量和体积无关
③匀速运动的物体，其速度与路程成正比，与时间成反比
④做匀速直线运动的物体，通过的路程与时间成正比。
A. ①④B. ②③C. ②④D. ①③
7.如图，正确表示了光从空气进入玻璃中的光路图是( )
A. B.
C. D.
8.体育课后，汗流浃背的小林同学赶紧打开教室电扇吹吹风，顿时感觉凉快多了，与这一现象有着相同特点的是( )
A. 春天，冰雪融化成溪水B. 夏天，冰棒周围冒“白气”
C. 秋天，早晨草地上铺上一层白霜D. 冬天，屋檐上挂着串串冰柱
9.检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像(如图)。视力表在镜中的像与被测者相距( )
A. 5m
B. 5.4m
C. 4.6m
D. 2.3m
10.下列情境中，属于光的折射现象的是( )
A. 池水变浅了B. 看后视镜中的景物
C. 激光准直D. 手影游戏
11.荣成烟墩角鹅湖良好的生态环境，吸引上万只天鹅每年冬季成群结队悄然降临，栖息越冬，这期间有大批的摄影爱好者云集于此，如图是一名摄影爱好者所拍的照片，下列说法正确的是( )
A. 天鹅在水中倒影，是光的反射形成的实像
B. 天鹅在水中倒影，是光的折射形成的虚像
C. 当发现天鹅没有全部进入照相机取景框内时，摄影者应远离天鹅并将镜头后缩
D. 当发现天鹅没有全部进入照相机取景框内时，摄影者应靠近天鹅并将镜头前伸
12.小红同学利用如图甲所示装置，探究冰的熔化特点，她每隔相同时间记录一次温度计的示数，并观察物质的状态，绘制成如图乙所示的图像，下列说法错误的是( )
A. 装冰的试管放在装水的烧杯中加热，目的是使冰受热均匀
B. 冰的熔化过程持续了10分钟
C. 冰在熔化过程中吸收热量，但温度保持0℃不变
D. 试管中的冰全部熔化以后，继续加热，试管中的水会减少的原因是因为沸腾
13.如图所示，在“探究凸透镜成像规律”的实验中，当蜡烛和凸透镜之间的距离为26cm时，在图中光屏上得到一个清晰的实像。下列说法正确的是( )
A. 该凸透镜的焦距大于 13 cm
B. 一小虫飞落在透镜的中间部分，屏上会出现小虫的像
C. 只将蜡烛和光屏互换，可以在光屏上得到清晰放大的像
D. 将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
14.在探究凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰缩小的像，则下列说法成立的是( )
①光屏上成清晰缩小的像，这与投影仪的原理相同
②将物体远离凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，则光屏必须靠近凸透镜
③换用焦距较小的凸透镜后，仍要在光屏上得到清晰的像，如果只移动光屏，则光屏必须远离凸透镜
④保持物体和光屏位置不变，一定可以在光屏上的到另一个清晰的像
A. ①③B. ②④C. ②③D. ③④
15.如图所示是近视眼和远视眼的成因示意图。下列说法正确的是( )
A. 甲是远视眼，应佩戴凹透镜矫正B. 甲是远视眼，晶状体折光能力较弱
C. 乙是近视眼，应佩戴凸透镜矫正D. 乙是近视眼，晶状体折光能力较弱
16.某同学在烧杯中装某种液体，多次测出了烧杯和液体的总质量m及对应的液体体积V，并根据实验数据作出如图所示的“m−V”图象，结合下面表格的内容，下列说法正确的是( )
A. 该液体密度为1.8g/cm3
B. 查表可知该液体是硫酸
C. 烧杯的质量为20g
D. 50cm3的该液体质量为40g
17.如图所示是冬天河面封冻后河水温度的分布图，下列说法错误的是( )
A. 水在4℃时密度最大B. 水结冰后体积变大，密度变小
C. 水在0℃−4℃之间有反膨胀的性质D. 水结冰后质量、体积都变大
18.小明在实验室里测量一块形状不规则、体积较大的矿石的密度。先用天平称出矿石的质量为200g，接着按如图A、B、C的顺序测其体积，下列判断错误的是( )
A. 矿石的体积为80cm3
B. 小明测得矿石的密度为2.5×103kg/m3
C. 浸没的矿石排开的水的质量为120g
D. 按图中A、B、C的步骤测得矿石的密度会偏小
二、填空题（本大题共2小题，共8分）
19.盘在武汉上空的“雾霾”严重影响着人们的生活，建筑施工是造成“雾霾”天气的主要因素。轰鸣的机器噪声是由于物体______产生的。但飞扬的尘埃却污染天空形成“雾霾”。一场小雨使天空的“雾霾”消失，蓝天白云又回来了。“雾”的形成属于______现象，太阳出来“雾”很快又消失了，这又属于______现象，而“霾”主要是悬于空气中的尘埃，很难消散，其中PM2.5易被人体吸收，对健康不利。
20.1m3的冰熔化成水后，质量将______，体积将______，一个钢瓶里装有压缩氧气，当使用了三分之一的氧气后，瓶中剩余氧气的密度将______(填“变大”“变小”或“不变”)。密度与我们的生活息息相关。例如取暖设施最好安装在房间的______，而降温最好设施安装在房间的______。(选填“上方”或“下方”)
三、作图题（本大题共2小题，共4分）
21.如图所示，a、b分别为一束入射光线和一束出射光线。请画出a经过凹透镜后的折射光线和与b对应的入射光线。
22.如图所示，AB是物体，A′B′是经过凸透镜所成的像，CC′是光轴。在图中画出凸透镜的位置并标出透镜的焦点F。
四、实验探究题（本大题共4小题，共23分）
23.小天用图示装置探究“光的反射规律”，请在下列空格中填写适当内容：
(1)先将平面镜放在水平桌面上，再将硬纸板
______ 放置在平面镜上；
(2)如图1中反射角是______ 度；当入射角变大，反射光束______ (选填“偏离”或“靠拢”)法线；
(3)如图2所示，将纸板NOF向后折，在纸板NOF
上不能看到反射光束，小天由此得出结论：反射光线，入射光线和法线在______ ，他的结论______ (选填“可靠”或“不可靠”)。
24.小阳利用如图甲所示装置“探究平面镜成像特点”。他在水平桌面上铺一张白纸，将一块玻璃板竖立在白纸上，把蜡烛A点燃后放在玻璃板的前面，把另一个相同的蜡烛B，竖立在玻璃板后面移动，直到从不同角度透过玻璃板看，它跟前面蜡烛A的像都完全重合。改变蜡烛A的位置，重复上述步骤，再做两次实验，并把三次实验中蜡烛A和B的位置记录在白纸上，如图乙所示。
(1)如果将玻璃板竖直向上移动一段距离，观察到蜡烛A的像______(选填“向上移动”、“向下移动”或“不动”)；
(2)如图乙所示，小阳把白纸沿着玻璃板的位置对折，观察到像与物的对应点完全重合，说明像与物到镜面的距离______；
(3)实验中多次改变蜡烛A的位置，是为了多次实验______(选填“寻找普遍规律”或“求平均值减小误差”)。
(4)小阳取走蜡烛B，把光屏放在像的位置，这时透过玻璃板______(选填“能”或“不能”)在光屏上观察到像，不透过玻璃板从侧面观察光屏上______(选填“能”或“不能”)观察到像，这说明物体在平面镜中成的是______(选填“实像”或“虚像”)。
25.小莉同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”实验：
(1)如甲图所示，把蜡烛凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心大致调到______ (选填“同一高度”“同一直线”)。
(2)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的倒立、______ 的实像，若保持蜡烛和光屏位置不变，移动透镜至______ cm刻度线处，光屏上能再次呈现清晰的______ (选填“放大”“缩小”“不变”)的像。
(3)如图乙所示，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在______ (选填“A、B、C”)处能观察到蜡烛的像，像是如图丙中的______ (选填“1、2、3、4”)。
(4)实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间如图丁所示，光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏______ 凸透镜。(选填“靠近”或“远离”)
26.小明测量矿石的密度，进行了如下实验：
(1)将天平放在水平桌面上，游码放在标尺左端零刻度线处，发现指针静止时如图甲所示，应将天平的平衡螺母向______端调，使横梁平衡。
(2)如图乙所示，矿石的质量为______ g。
(3)将矿石放入盛有50mL水的量筒中，静止时液面情况如图丙所示，则矿石的密度是______kg/m3。
(4)小明根据所测数据，在图丁上描出一个对应的点A，接着他又换用另一石块重复了上述实验，将所测数据在图上又描出了另一个对应的点B，若ρA、ρB分别代表雨花石和另一石块的密度，则ρA______ρB(选填“>”、“=”或“<”)。
(5)小娟利用天平测出了一个外观看不出空心与实心的铜工艺品的质量为165g，用量筒和水测出此工艺品的体积为55cm3，已知铜的密度为8.9×103kg/m3，则此工艺品______(填“一定不是”或“可能是”)铜制的。
五、综合题（本大题共1小题，共11分）
27.无人机以高分辨率高速摄像机，轻型光学相机，超声波传感器，激光扫描仪、红外夜视仪等设备获取信息，广泛应用在航拍、交通等领域。如图为某型号无人机，整机质量907g，摄像机拍摄速度10000帧/秒(即每秒拍摄画面的数为10000帧)。为了减轻质量，该无人机部分零件采用碳纤维材料制成，已知碳纤维材料的密度为1.8×103kg/m3。
(1)超声波传感器可探测无人机在飞行时遇到的障碍物，这是利用了超声波能传递______特点；摄像机拍照镜头可看作凸透镜，当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变______(选填“大”或“小”)；若前方有标志“ZM”，则该标志经摄像机镜头在传感器中所成的像是______(选填“WZ”“ZW”“ZM”或“MZ”)。
(2)在轿车限速120km/h的某高速公路上，交警利用该无人机进行道路通行情况实时监测，无人机在某轿车通行0.5m的过程中拍摄160帧，则该监测的轿车速度是______m/s，该轿车______(选填“超速”或“不超速”)。
(3)若无人机从空中171m的高度匀速下降时，向地面垂直发射超声波，经过1s后收到回波信息，此时无人机离地面高度为多少？(已知超声波在空气中的传播速度为340m/s)
(4)若无人机上一个质量为49.375g的钢制零件损坏，用等体积的碳纤维零件替代，则可使该无人机减轻多少克质量？
答案和解析
1.【答案】B
【解析】解：
A、三个苹果的质量约1斤=500g，所以一个苹果的质量在150g=0.15kg左右。故A不符合实际；
B、冰的密度是0.9×103kg/m3，体积为1m3的冰，其质量为m=ρV=0.9×103kg/m3×1m3=900kg=0.9t.故B符合实际；
C、0dB是人的听觉下限。故C不符合实际；
D、光在真空中的传播速度最大，为3×108m/s，在空气中的传播速度接近此数值，在水中的速度更小一些。故D不符合实际。
故选：B。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2.【答案】D
【解析】解：A、用不同的力拨动钢尺，钢尺的振动幅度不同，所发出的声音的响度就不同，可以探究声音的响度与振幅有关，故A错误；
B、不能听到罩中闹钟的闹铃声，是因为罩中空气被抽走，说明真空不能传声，故B错误；
C、乒乓球弹开是因为音叉的振动，说明发声的物体在振动，故C错误；
D、瓶内水位越高，质量越大，越难振动，频率越小，音调越低，所以同样的力敲击它们音调从左到右降低，故D正确。
故选：D。
(1)响度：人耳感觉到的声音的大小，它跟发声体的振幅有关．振幅越大，响度越大；振幅越小，响度越小；
(2)声音的传播需要介质，真空不能传声；
(3)用乒乓球被弹开的角度放大音叉微弱的振动幅度，这种方法是转换法；
(4)音调：声音的高低，由发声体的振动频率决定，频率越高，音调越高。频率越低，音调越低。
本题考查了声音的产生、声音的传播条件、声音的特征，属于基础题。
3.【答案】D
【解析】解：ABD、甲图为v−t图像，为水平直线，可看出甲车的速度不变，故甲车做速度为2m/s的匀速直线运动；
乙图为s−t图像，为倾斜直线，可看出乙车的路程随着时间的增加而均匀增大，故乙车做匀速直线运动，速度v=st=10m5s=2m/s，故AB错误、D正确；
C、由于不知道甲、乙所处的位置情况，故甲、乙两车经过5s不一定相遇，故C错误。
故选D。
ABD、甲图为v−t图像，为水平直线，可看出甲车的速度不变，并得出甲车速度；
乙图为s−t图像，为倾斜直线，可看出乙车的路程随着时间的增加而均匀增大，故乙车做匀速直线运动，根据速度公式得出乙车的速度；
C、由于不知道甲、乙所处的位置情况，故甲、乙两车经过5s不一定相遇。
本题考查速度公式的应用，关键是从图中得出有用信息。
4.【答案】D
【解析】解：A、因为太空中是没有空气的，需要靠无线电来对话交谈，说明真空中不能传播，选项说法错误，不符合题意；
B、手指按在小提琴弦的不同位置，就会改变琴弦的振动快慢，这主要是为了改变声音的音调，选项说法错误，不符合题意；
C、道路两旁建隔音墙是在噪声的传播过程中减弱噪声，选项说法错误，不符合题意；
D、B超是利用超声波来工作的，选项说法正确，符合题意；
故选：D。
(1)声音的传播是需要介质的，它既可以在气体中传播，也可以在固体和液体中传播，但不能在真空中传播；
(2)音调的高低与发声物体振动的频率有关，频率越高音调越高；
(3)减弱噪声的途径有三种：在声源处减弱噪声；阻断噪声的传播；在人耳处减弱噪声；
(4)超声波是频率高于20000Hz的声波，它方向性好，穿透能力强，易于获得较集中的声能，在水中传播距离远，可用于测距，测速，清洗，焊接，碎石、杀菌消毒等。
本题考查学生对声音传播、声音的特征及应用的掌握情况，需要联系实例来解释其中的原理。
5.【答案】B
【解析】【分析】
本题考查的是生活中物态变化现象的判断，物态变化知识是中考必考的知识点，解题的关键是把握住物质前后的状态变化。
物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华。
【解答】
A、冰化成水是由固态变为液态的熔化现象，故A不符合题意。
B、草叶上的露珠是空气中的水蒸气液化形成的，故B符合题意。
C、霜是空气中的水蒸气凝华形成的固态小冰晶，故C不符合题意。
D、“雾凇”是固态小冰晶，是水蒸气凝华形成的，故D不符合题意。
6.【答案】C
【解析】解：
(1)密度是物质本身的一种特性，由物质的种类、状态和温度决定，与质量、体积无关，故①错误、②正确。
(2)对于做匀速运动的物体，速度是一个定值，不随路程或时间的变化而变化，故③错误；
(3)对于做匀速直线运动的物体，速度是一个定值，由s=vt可知通过的路程与时间成正比，故④正确。
故选：C。
①做匀速直线运动的物体，速度是通过的路程与所用时间之比，大小是确定的，与路程和时间无关；
②密度是物质本身的一种特性，决定于物质的种类、状态和温度，与其它因素无关。同种物质密度相同，质量与体积成正比。
此题考查了我们对速度、密度概念的理解和对公式的掌握，将两者作对比，可以帮助我们正确理解。
7.【答案】C
【解析】【分析】
此题主要考查了光的折射光线的画法，首先要熟练掌握光的折射定律的内容，关键是搞清折射角与入射角的关系。
【解答】A.光从空气斜射入玻璃中，折射角应小于入射角，而图中折射角却大于入射角，故A错误；
B.图中折射光线与入射光线在法线的同侧了，故B错误；
C.光从空气斜射入玻璃中，折射光线与入射光线在法线的两侧，折射角小于入射角，故C正确；
D.光从空气斜射入玻璃，图中光的传播方向没有变，故D错误。
8.【答案】A
【解析】【分析】
本题考查学生对六种物态变化的吸、放热情况的了解情况，是中考中最基本的考查内容，属于识记性内容。
打开电风扇，加快空气流动的速度，加快人体汗液的蒸发，蒸发吸热，所以人感到凉爽，利用的是蒸发(汽化)吸热。分析各个选项的状态变化及其吸放热，选出具有相同特点的选项。
【解答】
小林同学打开电风扇，加快空气流动的速度，加快人体汗液的蒸发，而蒸发从人体吸热，使人感到凉快，利用的是蒸发(汽化)吸热。
A.冰雪融化成溪水，从固态变为液态，属于熔化，熔化吸热；
B.“白气”是空中的水蒸气遇冷(冰棒)形成的小水珠，是液化现象，液化放热；
C.霜是空气中的水蒸气遇冷形成的小冰晶，是凝华现象，凝华放热；
D.屋檐上挂着串串冰柱，由液态变为固态，是凝固现象，凝固放热；
可见四个选项中，只有熔化吸热，题干现象也是吸热，与题干现象有着相同的特点，A符合题意，BCD不符合题意。
故选A。
9.【答案】A
【解析】解：如图，视力表到平面镜的距离是2.7m，根据物像到平面镜的距离相等，所以视力表像到平面镜的距离也是2.7m，所以人到视力表像的距离为2.7m+2.7m−0.4m=5m。
故选：A。
物体在平面镜中成像，根据物像到平面镜距离关系判断视力表和视力表像之间的距离，求出人和视力表像之间的距离。
用常见的检测视力的方法考查物体在平面镜中成像时，物像到平面镜距离相等，体现了物理和生活的密切关系，达到学以致用的目的。
10.【答案】A
【解析】解：A、池水变浅了，是由于光的折射现象造成的，故A符合题意；
B、看后视镜中的景物是光的反射现象，故B不合题意；
C、激光准直是利用了光的直线传播，故C不合题意；
D、手影游戏是光的直线传播形成的，故D不合题意。
故选：A。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
本题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，考查了学生理论联系实际的能力，在学习过程中要善于利用所学知识解释有关现象。
11.【答案】C
【解析】解：(1)天鹅在水中的倒影是光的反射形成的等大的虚像，故AB错误；
(2)凸透镜成实像时，物近像远像变大；因此当发现天鹅没有全部进入照相机取景框内时，即底片上的像变小些，摄影者应远离天鹅并将镜头后缩，故C正确、D错误。
故选：C。
(1)平面镜成像是由于光的反射形成的，平面镜成像特点；正立等大的虚像。
(2)凸透镜成像规律可知，照相机照相时底片上的像是光的折射形成的倒立的，缩小的实像；凸透镜成实像时，物近像远像变大。
此题涉及到光的反射，凸透镜成像规律等知识点，此题与实际生活联系密切，体现了学以致用的思想。
12.【答案】D
【解析】解：A、该实验中将试管放在装水的烧杯中的好处是可以使试管内的冰受热均匀，故A正确；
B、由图知，冰从第5min开始熔化，到第15min完全熔化完，熔化过程经历了10min，故B正确；
C、冰在熔化过程中吸收热量，温度保持0℃不变，故C正确；
D、当冰全部熔化后，继续加热使烧杯中的水沸腾并持续一段时间，发现试管中的水始终不会沸腾，是因为试管内外都为水，当外面的水沸腾时，温度不再升高，试管中的水温也能达到沸点，但到沸点后不能继续吸收热量，所以不会沸腾，水减少的原因是蒸发，故D错误。
故选：D。
(1)在实验中，采用水浴法加热可使物质受热更均匀；
(2)冰熔化完成的时间减去开始熔化的时间即为冰的熔化时间；
(3)晶体熔化过程要吸收热量，温度保持不变；
(4)沸腾的条件是温度达到沸点，继续吸热。
本题通过图象分析，考查了学生的识图能力，在分析时特别注意温度随时间的变化情况，难度不大。
13.【答案】C
【解析】解：
A、由图可知，当蜡烛和凸透镜之间的距离为26cm时，物距大于像距，在光屏上得到一个清晰缩小的实像，则u=26cm>2f，解得f<13cm，故A错误；
B、此时有一只小虫爬在凸透镜表面，即小虫处于凸透镜的1倍焦距以内，故光屏上不能成像，故B错误；
C、像距小于物距，光屏上成倒立、缩小的实像；只将蜡烛和光屏互换，像距大于物距时，根据光路的可逆性可知，成倒立、放大的实像，故C正确；
D、蜡烛远离凸透镜时，物距增大，为了在光屏上得到清晰的像，应减小像距，光屏应靠近凸透镜，故D错误。
故选：C。
(1)掌握凸透镜成像的规律，知道当物距大于2f时，成倒立缩小的实像；
(2)当物体处于1倍焦距内时，光屏上不成像；
(3)凸透镜成实像时，若成缩小的像，则像距小于物距；若成放大的像，则像距大于物距；
(4)成实像时，遵循物近像远像变大的特点。
本题主要探究的是凸透镜成像的规律，这是今后学习光学，研究光现象的基础，应该熟练掌握，并注意加以区分，不能混淆。
14.【答案】B
【解析】解：
①能在光屏上成清晰缩小的像，与照相机的成像原理是相同的，所以①错误；
②将蜡烛远离凸透镜，此时物距变大，像距应减小，要在光屏上得到清晰的像，则应使光屏靠近凸透镜，所以②正确；
③换用焦距更小的透镜，像会更前面会聚，所以光屏必须靠近凸透镜，所以③错误。
④根据光路可逆的保持物体和光屏位置不变，移动凸透镜，可以光屏上成一个倒立、放大、实像，同时物距刚好是原来的像距，像距刚好是原来物距，所以④正确。
故选：B。
(1)凸透镜成像规律，最重要两句话是：①物距(u)减小，像距(v)增大，像变大(应用于实像)，
②物距(u)减小，像距(v)减小，像变小(应用于虚像)。
(2)结合凸透镜成像规律的表格：
此题考查了物距、像距的变化，焦距改变成像特点，光路可逆等知识，是凸透镜成像的综合应用题。
15.【答案】B
【解析】解：
甲图的入射光线会聚在视网膜的后方，是晶状体折光能力太弱，所以甲图表示了远视眼的成像情况；为了使光线会聚在原来的会聚点前面的视网膜上，就需要在光线进入人的眼睛以前会聚一下，因此带对光线具有会聚作用的凸透镜来矫正。
乙图的入射光线会聚在视网膜的前方，是晶状体折光能力太强，所以乙图表示了近视眼的成像情况；为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此带对光线具有发散作用的凹透镜来矫正。
综上所述，只有选项B说法是正确的。
故选：B。
(1)近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方，由此可以确定哪一个图表示了近视眼的成像情况。近视眼佩戴凹透镜进行矫正。
(2)远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，远视眼佩戴凸透镜进行矫正。
图示来源于课本，分别表示了远视眼和近视眼的成因的光路图。明确近视眼与远视眼的成因是解决此题的关键。
16.【答案】D
【解析】解：
由图象知，烧杯的质量为25g，当液体的体积为25cm3时，烧杯和液体的总质量为45g，
液体的质量为：m=m2−m1=45g−25g=20g，
液体的密度为：ρ=mV=20g25cm3=0.8g/cm3，
对应给出的密度表可以确定这种液体可能是煤油；
则50cm3的该液体质量为：m′=ρV′=0.8g/cm3×50cm3=40g。
故A、B、C错误，D正确。
故选：D。
从图象上找出液体和烧杯的总质量和烧杯的质量，求出液体的质量，找到对应的体积，根据密度公式求出液体的密度。
根据密度表判断液体可能是哪种液体，然后利用密度公式计算50cm3的该液体质量。
本题主要考查图象的分析，一定要明确，体积为零时的质量就是烧杯的质量，然后根据密度公式进行计算，要明确这种类型的问题解决思路，应学会这种方法。
17.【答案】D
【解析】解：
AC、水在0℃∼4℃之间具有热缩冷胀的特点，在4℃时的密度最大，故AC正确；
BD、水结冰后状态发生变化，物质多少没有变化，所以质量不变，体积变大，密度变小。故B正确，D错误。
故选：D。
①水在0℃∼4℃之间具有反常膨胀的特点，在4℃时的密度最大；
②水结冰，密度减小，体积增大；
③物体所含物质的多少叫质量，质量是物体本身的一种属性，与物体所含物质的多少有关，与物体的形状、状态、位置和温度无关。
此题考查的是质量的特点、水的反常膨胀现象，需要掌握质量的特点和水的热缩冷胀现象。
18.【答案】C
【解析】解：A、图中量筒的分度值为10mL，由图中量筒中倒水前后的示数可知矿石的体积：V=200mL−120mL=80mL=80cm3，故A正确；
B、矿石的密度ρ=mV=200g80cm3=2.5×103kg/m3，故B正确；
C、浸没的矿石排开的水的体积V排=V=80cm3=80×10−6m3，则m排=ρ水V排=1.0×103kg/m3×80×10−6m3=0.08kg=80g，故C错误；
D、按图中A、B、C的步骤测得矿石的密度，由于从烧杯中取矿石，矿石会沾水，使测得的矿石体积偏大，则密度偏小，故D正确。
故选：C。
(1)矿石的体积等于量筒中倒出水的体积，我们可以根据量筒中倒水前后的示数求出倒出水的体积；
(2)根据密度的计算公式ρ=mV即可求出矿石的密度；
(3)根据矿石排开的水的体积，利用m排=ρ水V排g求出矿石排开水的质量；
(4)在本实验从水中取出矿石时，矿石会沾水，导致测得的矿石体积偏大，密度偏小。
本题考查了利用天平、量筒、烧杯测量固体密度的方法和误差分析，其中用量筒和烧杯测较大固体的体积的方法值得一试。注意：取出矿石时，矿石会沾水，使测得的矿石体积偏大，密度偏小，易错
19.【答案】振动 液化 汽化
【解析】解：轰鸣的机器噪声是由于物体无规则振动产生的；
雾是空气中的水蒸气遇冷形成的小水珠，是液化现象；
雾在太阳出来后散去是液体小水珠变成了水蒸气，是汽化现象。
故答案为：振动；液化；汽化。
(1)声音是物体振动产生的，一切发声体都在振动；
(2)物质由气态变成液态的过程是液化，液化放热；物质由液态变成气态的过程是汽化，汽化吸热。
此题考查的是声音的产生和物态变化的判断，熟记概念和课本知识是解决本题的关键。
20.【答案】不变 变小 变小 下方 上方
【解析】解：1m3的冰熔化成水后，质量将不变，由于冰的密度小于水的密度，由公式V=mρ，可知体积减小；一个钢瓶里装有压缩氧气，当使用了三分之一的氧气后，瓶中剩余氧气的质量变小，体积不变，根据ρ=mV，密度将变小。密度与我们的生活息息相关。例如取暖时，空气温度升高，密度变小，热空气向上流动，所以取暖设施最好安装在房间的下方，而降温时，空气温度降低，密度变大，冷空气向下流动，所以最好设施安装在房间的上方。
故答案为：不变；变小；变小；下方；上方。
(1)质量是物体本身的一种属性，与物体的形状、状态、位置和温度无关；
(2)物质的体积不变，质量减小，由此结合题意来分析解答；
(3)根据空气的流动的方向，结合题意来分析解答。知道水的反常膨胀，冰熔化成水，体积收缩，密度增大。
掌握质量和密度的概念，灵活运用密度公式解决实际问题。
21.【答案】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，过光心的光线经凹透镜折射后传播方向不改变。如图所示：
【解析】先确定所给的入射光线和折射光线的特点，然后根据凹透镜的光学特点作图。
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。
22.【答案】解：(1)根据过光心的光线经凸透镜后方向不变，连接A′A并延长交主光轴于一点，该点是凸透镜的光心O，过光心O做一个凸透镜；
(2)根据平行主光轴的光，经凸透镜折射后过焦点，由A点向凸透镜作平行于主光轴的光线AD，连接A′D并延长交主光轴与一点F，F是凸透镜的焦点。如图所示：
【解析】由图知，A′B′是AB的正立、放大的虚像，且A′是A的光经凸透镜折射后反向延长相交而成，由此根据过光心的光线经凸透镜方向不变以及平行于凸透镜主光轴的光线过焦点作图。
凸透镜的三条特殊光线：过光心不改变方向；平行于主光轴的光线过凸透镜会聚在焦点上；过焦点的光线经凸透镜平行于主光轴射出。
23.【答案】垂直 44 偏离 同一平面内 可靠
【解析】解：(1)为了使光的传播路径能呈现在硬纸板上，应让硬纸板B垂直放置在平面镜A上，让激光紧贴纸板射向O点。
(2)由图知OE是入射光线，则OF是反射光线，入射角是入射光线与法线的夹角，所以入射角为90∘−46∘=44∘，反射角等于入射角，也是44∘；
当入射角变大时，入射光线偏离法线，此时反射角也变大，反射光线将偏离法线；
(3)在实验过程中，将纸板向后折，此时在纸板NOF上将不能看到反射光线，反射光线仍然是存在，实验说明反射光线、入射光线和法线在同一平面内；他的结论是可靠的。
故答案为：(1)垂直；(2)44；偏离；(3)同一平面内；可靠。
(1)探究光的反射定律时，应让硬纸板垂直放置，这样光的传播路径能呈现在纸上。
(2)光的反射定律：反射光线、入射光线和法线都在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角。
要掌握光的反射定律的内容，知道反射光线、入射光线、法线在同一平面内，反射光线与入射光线分居法线两侧，反射角等于入射角。
24.【答案】不动 相等 寻找普遍规律 能 不能 虚像
【解析】解：(1)将玻璃板竖直向上移动一段距离，A蜡烛位置不变，A蜡烛和像还是关于玻璃板对称，所以A蜡烛像不动。
(2)把白纸沿着玻璃板的位置对折，观察到像与物的对应点完全重合，说明像和物体关于玻璃板对称，所以像与物到镜面的距离相等。
(3)一次实验不具备代表性，实验中多次改变蜡烛A的位置，是为了寻找普遍规律，避免实验现象的偶然性。
(4)光屏是否能承接到像，眼睛要直接观察光屏，不透过玻璃板观察光屏，光屏上没有像，说明平面镜成虚像。
故答案为：(1)不动；(2)相等；(3)寻找普遍规律；(4)能；不能；虚像。
(1)根据像和物体关于平面镜对称来解答。
(2)物体在平面镜中成像，像和物体到平面镜的距离相等。
(3)一次实验不具备代表性，具有很大的偶然性，所以应采取同样的实验方案多做几次，才能保证结论的正确。
(4)光屏能承接到实像，光屏不能承接到虚像，光屏是否能承接到像，眼睛要直接观察光屏，不能透过玻璃板观察光屏。
对于通过实验探究得到实验结论的问题，不但要掌握实验结论，更重要的要掌握实验探究的过程，一般这是实验题的出题方向。
25.【答案】同一高度 放大 40 缩小 B 4 远离
【解析】解：(1)在探究凸透镜成像规律实验中，为了使实像能够成在光屏中心，通常将烛焰、凸透镜、光屏三者中心大致调到同一高度。故答案为：同一高度。
(2)从光具座上读出：物距15厘米，像距30厘米，像距大于物距，所以成倒立放大的实像，当物距30厘米，这时候凸透镜移动至40厘米处，又像距15厘米，像距小于物距，则成倒立缩小的实像。故答案为：放大、40、缩小。
(3)因为根据题干条件，当物距为15厘米，能够成倒立放大的实像，所以根据凸透镜成像规律：f
(1)该题考查了探究凸透镜成像的常规技能，观察实像与虚像的方法区别。(2)该题把凸透镜成倒立放大实像时候的物距，由15厘米，调节为30厘米，而像距由30厘米调节为15厘米，则可以使用折射光路可逆的原理，判断能够成实像，由于像距小于物距，故成倒立缩小的实像。(3)考查了凹透镜在近视眼调节中，改变光路的原理，使成像的像距增大。
26.【答案】左 ×103 <可能是
【解析】解：(1)将天平放在水平桌面上，把游码拨至标尺左端零刻度线处，发现指针静止时偏向右边，要使横梁在水平位置平衡，应将平衡螺母向左调；
(2)由图乙可知，标尺的分度值0.2g，矿石的质量m=20g+10g+1.4g=31.4g；
(3)图丙中，水和矿石的总体积为60mL，故矿石的体积V=60mL−50mL=10mL=10cm3，矿石的密度ρ=mV=31.4g10cm3=3.14g/cm3=3.14×103kg/m3。
(4)同种物质的质量与体积成正比，即质量与体积的图象为一条过原点的直线，根据A、B两个点分别做出图象，如图所示：
由图可知，当体积相同时，B的质量大于A的质量，由ρ=mV得，ρA<ρB；
(5)此工艺品的密度：ρ=mV=165g55cm3=3g/cm3=3×103kg/m3，和铜的密度不符，但此工艺品也有可能是铜制空心的。
故答案为：(1)左；(2)31.4；(3)3.14×103；(4)<；(5)可能是。
(1)先将天平放在水平桌面上，然后将游码移至横梁标尺的左端零刻度处。天平使用前的调节：若指针右偏，向左调平衡螺母，使指针指在分度盘的中线处；
(2)物体的质量=砝码的总质量+游码在标尺上所对的刻度，由此根据图乙读出矿石的质量；
(3)矿石的体积应等于水和矿石的总体积减去水的体积；根据密度公式ρ=mV得出矿石的密度；
(4)根据两个点，分别过原点做出图象，根据图象分析密度的大小；
(5)知道工艺品的质量和体积，根据ρ=mV得求出工艺品的密度，然后与铜的密度相比较。
本题考查了天平的调节与读数、量筒读数、求密度等问题；要掌握天平的使用方法、读数方法，求出矿石的质量与体积，应用密度公式即可求出其密度。
27.【答案】信息 大 WZ31.25不超速
【解析】解：(1)无人机在飞行时超声波遇到的障碍物会反射回来，利用了超声波传递信息的特点；
照相机成像，成倒立缩小实像，物距大于二倍焦距；物距变小像距变大，则当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变大；由于所成的像是倒立的，所以该标志经摄像机镜头在传感器中所成的像是WZ；
(5)由题知，摄像机拍摄速度10000帧/秒，
已知某轿车通行0.5m的过程中拍摄160帧，则轿车运动的时间：t=160帧10000帧/秒=0.016s，
该轿车的速度：v=st=×3.6km/h=112.5km/h，
因为112.5km/h<120km/h，所以，该轿车不超速；
(3)超声波通过的距离为：s′=v超t′=340m/s×1s=340m；
则无人机通过的路程为：s机=2h−s′=2×171m−340m=2m；
无人机距离地面的高度为：h′=h−s机=171m−2m=169m；
(4)由ρ=mV可得，零件的体积V=m钢ρ钢=，
用等体积的碳纤维零件替代，即V碳纤维=V=6.25cm3，
由ρ=mV可得，替代后零件的质量m碳纤维=ρ碳纤维V碳纤维=1.8g/cm3×6.25cm3=11.25g，
可使该无人机减轻的质量△m=m钢−m碳纤维=49.375g−11.25g=38.125g。
故答案为：(1)信息；大；WZ；(2)31.25；不超速；(3)无人机离地面高度为169m；(4)38.125。
(1)声音可以传递信息，也可以传递能量；根据速度公式求解与障碍物之间的距离以及机器人行进的距离；
物距大于二倍焦距成倒立缩小实像，是照相机原理；物距变小像距变大；
(2)利用速度公式求出该轿车的速度，然后与最大限速相比较即可得到答案；
(3)根据公式s=vt求出超声波通过的距离，根据无人机开始的高度求出无人机通过的距离，从而得出无人机的高度；
(4)根据质量为49.375g的钢制零件可求得其体积，用等体积的碳纤维零件替代，利用密度公式变形可求得替代零件的质量，然后可求该无人机减轻的质量；
本题以“无人机”为背景，凸透镜成像的应用、速度公式及其应用、红外线等相关的多个知识点，体现了物理在高科技领域的作用。一些物质的密度
物质种类
硫酸
水
煤油
植物油
密度(kg/m3)
1.8×103
1.0×103
0.8×103
0.9×103
物距(u)
成像特点
像距(v)
应用
u>2f
倒立 缩小 实像
f
u=2f
倒立 等大 实像
v=2f
测焦距
2f>u>f
倒立 放大 实像
v>2f
投影仪/幻灯机
u=f
不成像
u
放大镜
相关试卷
2023-2024学年湖北省武汉市黄陂区八上物理期末质量跟踪监视试题含答案： 这是一份2023-2024学年湖北省武汉市黄陂区八上物理期末质量跟踪监视试题含答案，共6页。试卷主要包含了答题时请按要求用笔，下列现象中由光的折射形成的是，下列有关误差的说法中，正确的是，下列光学图示中正确的是等内容，欢迎下载使用。
2022-2023学年湖北省武汉市黄陂区前川街道环城中学八年级（上）期末物理试卷（含答案解析）： 这是一份2022-2023学年湖北省武汉市黄陂区前川街道环城中学八年级（上）期末物理试卷（含答案解析），共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2022-2023学年湖北省武汉市洪山区卓刀泉中学八年级（上）期末物理试卷（含答案解析）： 这是一份2022-2023学年湖北省武汉市洪山区卓刀泉中学八年级（上）期末物理试卷（含答案解析），共26页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
