北京师范大学附属实验中学2021-2022学年九年级上学期期中物理试题
展开
这是一份北京师范大学附属实验中学2021-2022学年九年级上学期期中物理试题，共23页。试卷主要包含了多项选择题，作图与实验探究题，科普阅读题，计算题等内容，欢迎下载使用。

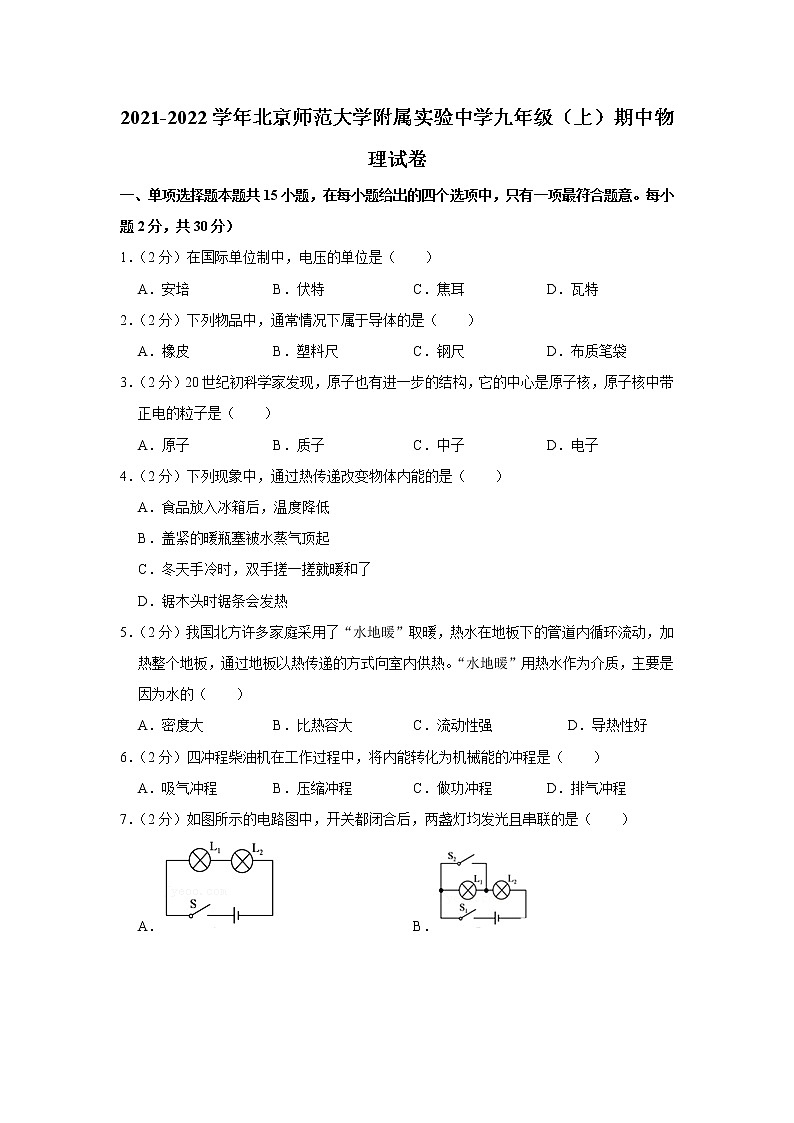

2021-2022学年北京师范大学附属实验中学九年级（上）期中物理试卷
一、单项选择题本题共15小题，在每小题给出的四个选项中，只有一项最符合题意。每小题2分，共30分）
1．（2分）在国际单位制中，电压的单位是（ ）
A．安培 B．伏特 C．焦耳 D．瓦特
2．（2分）下列物品中，通常情况下属于导体的是（ ）
A．橡皮 B．塑料尺 C．钢尺 D．布质笔袋
3．（2分）20世纪初科学家发现，原子也有进一步的结构，它的中心是原子核，原子核中带正电的粒子是（ ）
A．原子 B．质子 C．中子 D．电子
4．（2分）下列现象中，通过热传递改变物体内能的是（ ）
A．食品放入冰箱后，温度降低
B．盖紧的暖瓶塞被水蒸气顶起
C．冬天手冷时，双手搓一搓就暖和了
D．锯木头时锯条会发热
5．（2分）我国北方许多家庭采用了“水地暖”取暖，热水在地板下的管道内循环流动，加热整个地板，通过地板以热传递的方式向室内供热。“水地暖”用热水作为介质，主要是因为水的（ ）
A．密度大 B．比热容大 C．流动性强 D．导热性好
6．（2分）四冲程柴油机在工作过程中，将内能转化为机械能的冲程是（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
7．（2分）如图所示的电路图中，开关都闭合后，两盏灯均发光且串联的是（ ）
A． B．
C． D．

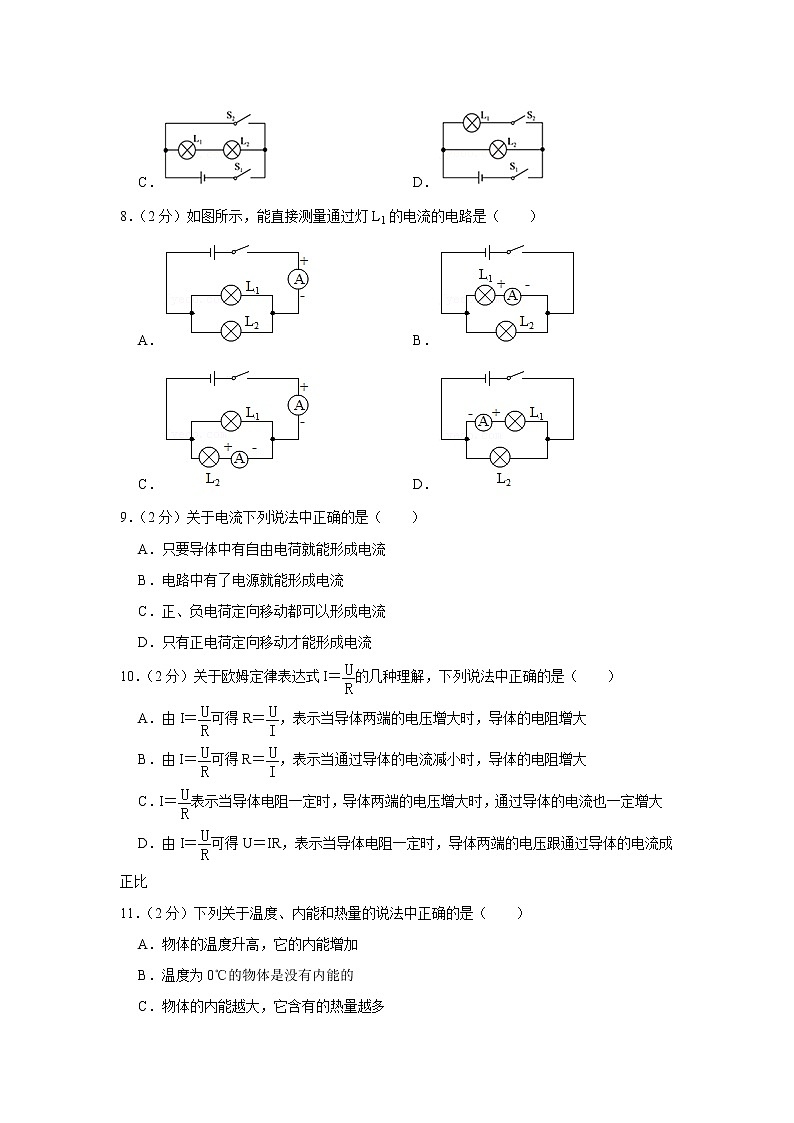

8．（2分）如图所示，能直接测量通过灯L1的电流的电路是（ ）
A． B．
C． D．
9．（2分）关于电流下列说法中正确的是（ ）
A．只要导体中有自由电荷就能形成电流
B．电路中有了电源就能形成电流
C．正、负电荷定向移动都可以形成电流
D．只有正电荷定向移动才能形成电流
10．（2分）关于欧姆定律表达式I＝的几种理解，下列说法中正确的是（ ）
A．由I＝可得R＝，表示当导体两端的电压增大时，导体的电阻增大
B．由I＝可得R＝，表示当通过导体的电流减小时，导体的电阻增大
C．I＝表示当导体电阻一定时，导体两端的电压增大时，通过导体的电流也一定增大
D．由I＝可得U＝IR，表示当导体电阻一定时，导体两端的电压跟通过导体的电流成正比
11．（2分）下列关于温度、内能和热量的说法中正确的是（ ）
A．物体的温度升高，它的内能增加
B．温度为0℃的物体是没有内能的
C．物体的内能越大，它含有的热量越多
D．热量从内能多的物体传向内能少的物体

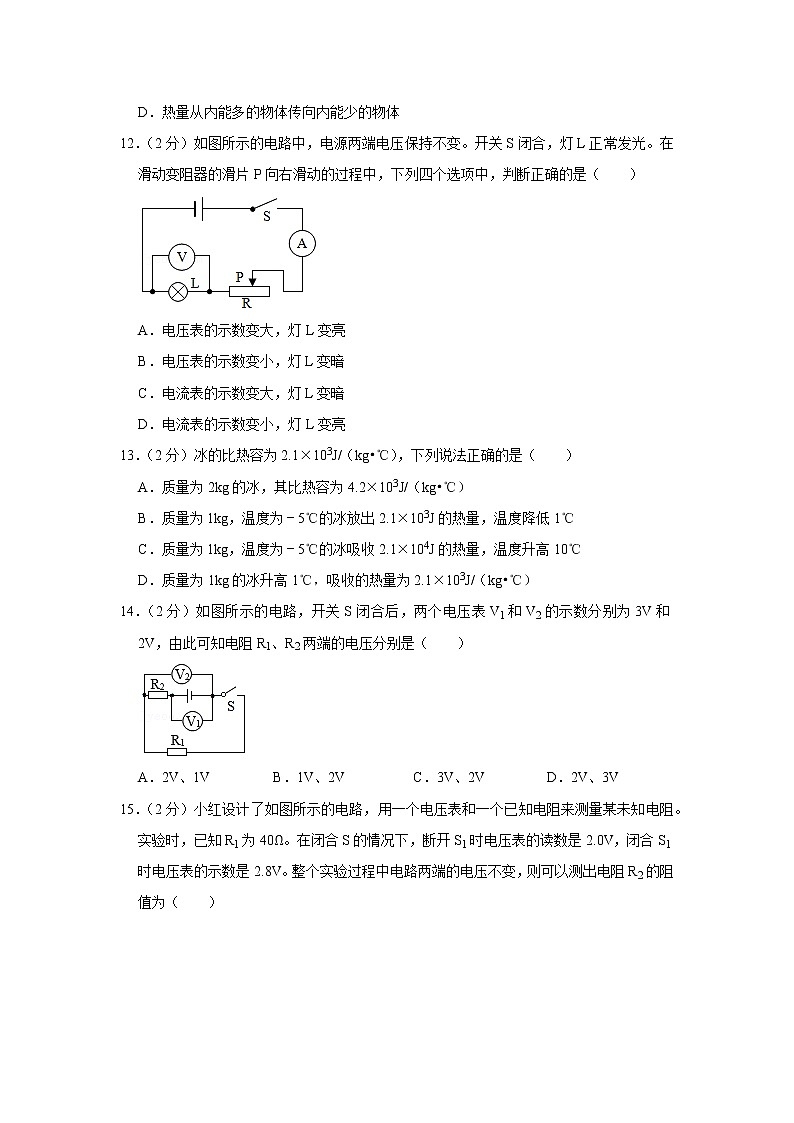

12．（2分）如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光。在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（ ）
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮
13．（2分）冰的比热容为2.1×103J/（kg•℃），下列说法正确的是（ ）
A．质量为2kg的冰，其比热容为4.2×103J/（kg•℃）
B．质量为1kg，温度为﹣5℃的冰放出2.1×103J的热量，温度降低1℃
C．质量为1kg，温度为﹣5℃的冰吸收2.1×104J的热量，温度升高10℃
D．质量为1kg的冰升高1℃，吸收的热量为2.1×103J/（kg•℃）
14．（2分）如图所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为3V和2V，由此可知电阻R1、R2两端的电压分别是（ ）
A．2V、1V B．1V、2V C．3V、2V D．2V、3V
15．（2分）小红设计了如图所示的电路，用一个电压表和一个已知电阻来测量某未知电阻。实验时，已知R1为40Ω。在闭合S的情况下，断开S1时电压表的读数是2.0V，闭合S1时电压表的示数是2.8V。整个实验过程中电路两端的电压不变，则可以测出电阻R2的阻值为（ ）
A．40Ω B．16Ω C．56Ω D．100Ω
二、多项选择题（本题共5小题，在每小题给出的四个选项中，符合题意的选项均多于一个。每小题2分，共10分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分。）
（多选）16．（2分）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（ ）
A．灯L1和灯L2并联
B．通过灯L1的电流与通过灯L2的电流一定相等
C．灯L1和灯L2两端的电压一定相等
D．通过灯L1的电流与通过电源的电流一定相等
（多选）17．（2分）下列说法中正确的是（ ）
A．电源是把电能转化为化学能的装置
B．物理学规定正电荷定向移动的方向为电流方向
C．电压的作用是促使电荷定向移动形成电流，所以电流大小与电压有关
D．金属导体能够导电，是因为金属导体内有大量的自由电子
（多选）18．（2分）下列说法中正确的是（ ）
A．常见的物质由大量的分子、原子构成
B．分子运动越剧烈，物体的温度越高
C．秋叶随风飘落说明分子做无规则运动
D．固体物质的分子之间只存在引力
（多选）19．（2分）小莉根据表中的数据，得出以下四个结论，其中正确的是（ ）
几种物质的比热容c/[J•（kg•℃）﹣1]
水
4.2×103
冰
2.1×103
酒精
2.4×103
沙石
0.92×103
煤油
2.1×103
铝
0.88×103
水银
0.14×103
铜
0.39×103
A．不同物质的比热容可能相等
B．同种物质在不同状态下比热容一定相等
C．如果吸收或放出的热量相同，水的温度变化比沙石大得多
D．质量相同的水和沙石，要使它们上升同样的温度，水吸收更多的热量
（多选）20．（2分）在物理实验中，把难于测量的物理量通过转换变成能够测量的物理量，或者把某些不易显示的物理现象转换为易于显示的现象的方法，称之为转换法。下列实验中利用了转换法的是（ ）
A．在观察电压对电流的影响时，通过观察小灯泡的亮度反映电流的变化
B．在探究电流与电阻的关系时，要控制电阻两端的电压不变
C．在探究不同物质吸热性能的实验中，用加热器加热时间的长短来反映物质吸收热量的多少
D．在探究导体的电阻与材料是否有关的实验中，选用长度和横截面积相同的不同电阻丝进行实验
三、作图与实验探究题（本题共10个小题，其中每图2分，30题3分，31题2分，其余每空1分。共48分）
21．（3分）如图是小乔做某次实验时电流表的情况，电流表被选用的量程是 ，每一小格是 A。此时电流表的读数是 A。
22．（2分）图中的滑动变阻器上标有“10Ω，2A”的字样，其中10Ω的含义 。将此变阻器连入电路，当滑动变阻器的滑片P向B端滑动时，接入电路中的阻值变小，则变阻器连入电路的两个接线柱可能是 。
23．（1分）如图所示，电阻箱的读数为 Ω。
24．（2分）在图中有电子门铃、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，并画出相应的电路图。电子门铃可以用“”这样的符号表示。
25．（2分）根据图甲所示的电路图，在图乙的实物图上用笔画出连线（要求导线不能交叉）。
26．（2分）小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。这个电路中有一根导线接错了，请在这根导线上打“×”，表示这根导线不能这样连接，然后画出正确的连接位置。并画出电路图。
27．（3分）如图所示，用一段细铁丝做一个支架，作为转轴，把一根中间戳有小孔（没有戳穿）的吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电。为了判断吸管所带电荷的正负，小鹏用毛皮摩擦橡胶棒，此时橡胶棒带 （选填“正”或“负”）电荷，再将橡胶棒放在带电吸管一端的附近，发现吸管远离橡胶棒，根据 ，可以判断出吸管带的是 （选填“正”或“负”）电荷。
28．（5分）如图所示，两个相同瓶子的瓶口相对，之间用一块玻璃板隔开，上面的瓶中装有空气，下面的瓶中装有密度比空气大的红棕色二氧化氮气体。抽掉玻璃板后，我们观察到红棕色气体逐渐进入上面的瓶子，下面的瓶子颜色逐渐变淡，最后颜色均匀的充满两个瓶子
（1）物理学中把这个现象叫做扩散现象。此现象表明： 。
（2）小阳建议：把装有二氧化氮气体的瓶子放在装有空气的瓶子的上面，这样做既能表明上述观点，还可以使实验现象更明显。你认为小阳的建议 （选填“可以”或“不能”）采纳，因为 。
（3）扩散现象跟人们的生活密切相关，它有时对人们有利，它有时又对人们有害，请你分别列举生活中扩散现象有利和有害的实例。
利： ；弊： 。
29．（4分）如图所示试管内的水沸腾后，水蒸气将橡胶塞推出，这个过程中的能量转化情况是
（1）在酒精燃烧给水加热的过程中，酒精的 能转化为水的 能。
（2）水蒸气将橡胶塞冲出的过程中： 转化为 。
30．（3分）某物理研究小组的同学在“探究影响电阻大小的因素”时，从实验室中选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，电阻丝的参数如表。
编号
材料
长度/m
横截面积/mm2
a
镍铬合金丝
1.0
0.2
b
镍铬合金丝
1.0
0.1
c
镍铬合金丝
0.5
0.1
d
锰铜合金丝
0.5
0.1
探究前他们作出了如下猜想：
甲同学：电阻与导体的长度有关。
乙同学：电阻与导体的材料有关。
丙同学：电阻与导体的横截面积有关。
为了完成实验探究，同学们设计了
如图所示的实验电路。请回答下列问题：
（1）实验中应通过比较 的大小，来比较电阻丝电阻的大小，达到验证猜想的目的。
（2）若要验证乙同学的猜想，则应该选用 两根电阻丝（填编号）进行对比实验。
（3）选用b、c两根电阻丝进行对比实验，目的是为了验证 同学的猜想。
31．（2分）在比较水和煤油比热容大小的实验中，小明取了两只相同的烧杯，且在烧杯里分别装入质量和初温都相同的水和煤油。他用两个完全相同的“热得快”同时给它们加热，并记录得到了下表中的实验数据，请你回答下列问题：
加热时间/min
0
1
2
3
4
5
6
7
水的温度/℃
20
22
24
26
28
30
32
34
煤油的温度/℃
20
24
28
32
36
40
44
48
（1）小明给水和煤油加热，选用两个同样的“热得快”的目的是
（2）两种液体相比较，温度升高比较快的是 ；
（3）它们在相同时间内升温不同的原因是 不同。
（4）如图是小明根据实验数据画出的图线，其中 表示的是水吸热升温情况。
32．（5分）探究电流与电压的关系时，小阳同学设计了如图所示的电路并进行了实验。
（1）实验中应该保持 不变。
（2）开关闭合前，滑动变阻器滑片应滑至 ，实验中利用滑动变阻器除了可以起到保护电路的作用外，它的另外一个作用是 。
（3）小阳得到的实验数据如下表所示。其中一个数据有明显的错误，分析时需要把它剔除，这个数据所在组的序号是 。
序号
1
2
3
4
5
6
7
U/V
0.3
0.6
0.9
1.2
1.5
1.8
2.1
I/A
0.08
0.15
0.23
0.40
0.38
0.45
0.52
（4）小阳剔除数据后，依据表格数据初步可得出：当导体电阻一定时，通过导体的电流与导体两端电压成 比。
33．（4分）小华同学做“伏安法测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻Rx、电流表、电压表、开关各一个，滑动变阻器一个，以及导线若干。请按要求完成下列实验内容：
（1）本实验的原理是 。
（2）请你帮助小华同学设计出实验电路图。
（3）闭合开关，滑动变阻器的滑片P移到某处时，电压表的示数如图所示，试分析判断小华选择的电压表的量程是 ，判断的依据是 。
（4）电压表的示数为如图所示时，对应电流表的示数为0.5A，可计算此时待测电阻的阻值为 Ω。
34．（5分）如图所示是一种测定油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑动片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器的滑片向上移动，从而改变了电路中电流表的示数。因此，电流表上一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量。请问：在这个装置中，电流表示数越大，表示油箱中的油量越多还是越少？并说明理由。
35．（5分）用细线把干净的玻璃板吊在弹簧测力计的下面，记住测力计的示数。使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板。弹簧测力计的示数有什么变化？解释产生这个现象的原因。
四、科普阅读题
36．（4分）（阅读《新型材料》，回答问题。）
新型材料
小刚同学在科技馆“挑战与未来”A厅“新型材料”展区看到了《发电纤维》和《压电陶瓷片》材料展品。其中《会发电的衣服》展品如图所示是由踏步机、发电纤维、LED灯、机械传动装置组成。其发电的原理是靠发电布料的抖动压折发电。小刚同学脚踩踏步机踏板，机械装置带动发电布料抖动，LED灯被点亮，他加快踩动踏板的速度，LED灯更亮，当停下踩动时，LED灯渐渐变暗了。当人穿上由这种纤维制成的衣服后，在身体运动过程中产生压折或遇到微风吹时，就会形成源源不断的电流。这种发电方式是将机械能转化为电能并加以应用的最简单也最经济的方式。小刚同学又观察了压电陶瓷片展品，它是由圆形的压电陶瓷片和长方形的灯带组成。当他用大小不同的力按压压电陶瓷片时会有不同数量的LED灯发光，用力越大发光的灯越多。压电陶瓷具有敏感的特性，可以将极其微弱的机械振动转换成电信号，可用于声呐系统、气象探测、遥测环境保护、家用电器等。压电陶瓷对外力的敏感使它甚至可以感应到十几米外飞虫拍打翅膀对空气的扰动，用它来制作压电地震仪，能精确地测出地震强度，指示出地震的方位和距离。压电陶瓷片在生活中应用很广泛。例如打火机中就有一块压电陶瓷，使用时只需按压点火开关（压电陶瓷）就能产生电压引起火花引燃燃气。此外还有电子音乐贺卡、燃灶上的电子开关、压力传感器灯都用到了压电陶瓷。请根据上述材料，回答下列问题：
（1）LED灯核心元件的主要材料是 。
A.金属导体
B.半导体材料
C.纳米材料
D.超导体材料
（2）当人穿上发电纤维衣服遇风吹发电时，其能量转化方式为 。
A.机械能转化为电能
B.电能转化为机械能
C.化学能转化为机械能
（3）请你举出一个压电陶瓷应用的实例 。
五、计算题（本题共2小题，每题4分，共8分）
37．（4分）如图所示的电路中，定值电阻R0为20Ω，电源两端电压为3V且保持不变。闭合开关S，调节滑动变阻器Rp，使电压表示数为1V。
（1）画出实物电器所对应的电路图。
（2）求Rp接入电路的阻值。
38．（4分）小华家使用的是天然气热水器，该热水器的铭牌标明了它的热效率，表示该热水器工作时，天然气完全燃烧所消耗的化学能，有多大比例转化为水的内能。小华尝试估测该热水器的热效率，以核对铭牌上的数值是否准确。他把家里自动洗衣机的“水量”设置为40L，用热水器输出的热水注入洗衣机，当注入水的体积达到40L时洗衣机便会自动停止注水。已知当时自来水的温度是15℃，热水器输出热水的温度为40℃，注水前天然气表的示数是2365.89m3，注水后变为2366.04m3，请你估测该热水器的热效率。
已知：40L水的质量为40kg，天然气的热值为3.2×107J/m3，水的比热容为4.2×103J/（kg•℃）。
2021-2022学年北京师范大学附属实验中学九年级（上）期中物理试卷
参考答案与试题解析
一、单项选择题本题共15小题，在每小题给出的四个选项中，只有一项最符合题意。每小题2分，共30分）
1．【解答】解：A、安培是电流的单位，不是电压的单位，故A错误；
B、伏特是电压的单位，故B正确；
C、焦耳是能量的单位，不是电压的单位，故C错误；
D、瓦特是功率的单位，不是电压的单位，故D错误；
故选：B。
2．【解答】解：橡皮、塑料尺、布质笔袋不容易导电，属于绝缘体；钢尺是金属，容易导电，属于导体。
故选：C。
3．【解答】解：物质是由原子或分子组成，原子是由原子核及在原子核外绕核作轨道运动的电子（带负电）组成。原子核由带正电的质子和不带电的中子组成。
故选：B。
4．【解答】解：A、食品放入冰箱后，温度降低，是食品的内能转移到冰箱，属于热传递改变物体内能，故A正确；
B、盖紧的暖瓶塞被水蒸气顶起时，水蒸气对瓶塞做功，内能减少，内能转化为机械能，属于做功改变内能，故B错误；
C、双手相互摩擦，手发热，是克服摩擦力做功，将机械能转化成内能，属于做功改变内能，故C错误；
D、用锯条锯木头，锯条发热，是克服摩擦力做功，机械能转化为内能，是通过做功的方式改变物体内能，故D错误。
故选：A。
5．【解答】解：因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，放出的热量多，所以“水地暖”用热水。
故选：B。
6．【解答】解：
四冲程柴油机在做功冲程中，高温高压燃气推动活塞做功，将内能转化为机械能，故C正确。
故选：C。
7．【解答】解：开关都闭合后：
A、电流从正极出发，经开关S，灯泡L1、L2回负极，只有一条电流路径，故为串联电路，灯泡都能发光；故A符合要求；
B、电流从正极出发，经开关S1、S2、L2回负极，对L1短路，只有L2发光；故B不符合要求；
C、电流从正极出发，经开关S2、S1回负极，对电源短路，故C不符合要求；
D、电流从正极出发，开始分支，一支流向灯泡L1、S2、一支流向灯泡L2，然后共同经开关S1回负极，故为并联电路，灯泡都发光，故D不符合要求。
故选：A。
8．【解答】解：
A．图中电流表测干路总电流，故A不符合题意；
B．图中电流表与L1串联，但正负接线柱错误，故B不符合题意；
C．图中一个电流表测量干路电流，另一电流表测量L2支路电流，故C不符合题意；
D．图中两灯并联，电流表测L1支路电流，故D符合题意。
故选：D。
9．【解答】解：A、导体中自由电荷发生定向移动才会形成电流，故A错误；
B、电路中有了电源，电路还必须闭合，电路中才会形成电流，故B错误；
CD、正、负电荷定向移动都可以形成电流，故C正确，D错误。
故选：C。
10．【解答】解：
AB、因为电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，故AB错误。
C、根据欧姆定律可知：电阻一定，导体中的电流与导体两端的电压成正比；电阻一定时，当导体两端电压增大时，通过导体的电流一定增大，故C正确；
D、根据欧姆定律可知：当导体电阻一定时，通过导体的电流跟导体两端的电压成正比，故D错误。
故选：C。
11．【解答】解：A、物体的温度升高，分子热运动变快，内能一定增加，故A正确；
B、任何物体都有内能，温度为0℃的物体也有内能，故B错误；
C、热量是一个过程量，存在于热传递过程中，只能说吸收或者放出热量，不能说含有或者具有热量，故C错误；
D、热量是从高温物体向低温物体传递的，内能大的物体温度不一定高，故D错误。
故选：A。
12．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路的电流。
开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，接入电路的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，即电流表的示数变小；
由U＝IR可知，灯泡两端电压变小，即电压表的示数变小；
由P＝UI可知，灯泡的实际功率变小，因此灯泡变暗；
综上所述，B正确。
故选：B。
13．【解答】解：
A、比热容是物体的一种特性，跟物质的质量无关，则质量为2kg的冰，比热容不变，仍为2.1×103J/（kg•℃），故A错误；
B、根据Q放＝cm△t可得冰的温度降低的度数为：△t＝＝＝1℃，故B正确；
C、根据Q吸＝cm△t可得冰的温度升高的度数为：△t′＝＝＝10℃，由于冰的初温为﹣5℃，则温度升高到熔点0℃就开始熔化，所以温度不能升高10℃，故C错误；
D、质量为1kg的冰升高1℃，吸收的热量为Q吸＝c冰 m△t＝2.1×103J/（kg•℃）×1kg×1℃＝2.1×103J，故D错误。
故选：B。
14．【解答】解：由图可知，R1、R2串联，电压表V2与R1并联，电压表V1并联在电源两端；
所以，电源的电压为U＝3V，R1两端的电压为U1＝2V；
根据串联电路电压特点可知：R2两端的电压为U2＝U﹣U1＝3V﹣2V＝1V。
故选：A。
15．【解答】解：由电路图可知，开关S、S1闭合时，电路为R1的简单电路，电压表测电源的电压，则电源的电压U＝2.8V；
当开关S闭合、S1断开时，R1与R2串联，电压表测R1两端的电压，
因串联电路中总电压等于各分电压之和，所以，R2两端的电压：UR2＝U﹣UR1＝2.8V﹣2.0V＝0.8V，
因串联电路中各处的电流相等，所以，电路中的电流：I＝＝＝0.05A，
由I＝可得，电阻R2的阻值：R2＝＝＝16Ω。
故选：B。
二、多项选择题（本题共5小题，在每小题给出的四个选项中，符合题意的选项均多于一个。每小题2分，共10分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分。）
16．【解答】解：
A、开关闭合后，电路中有两条并列的电流路径，所以灯L1和灯L2并联，故A正确；
B、当两灯泡的规格不相同时，通过灯L1和灯L2的电流一定不相等，当两灯泡的规格相同时，通过灯L1和灯L2的电流一定相等，故B错误；
C、两灯并联，由并联电路的电压特点可知，两灯两端的电压一定相等，故C正确；
D、通过电源的电流是干路电流，由于干路电流等于各支路电流之和，所以通过灯L1的电流一定小于通过电源的电流，故D错误。
故选：AC。
17．【解答】解：A.电源是将电能转化为其它形式的能量的装置，故A选项错误；
B.物理学规定正电荷定向移动的方向为电流方向，故B选项正确；
C.电压是形成电流的原因，电流的大小与电压有关，故C选项正确；
D.金属导电靠的是自由电子，故D选项正确；
故选：BCD。
18．【解答】解：A、常见的物质是有极其微小的粒子﹣﹣分子、原子构成的，故A正确；
B、一切物质的分子都在不停地做无规则运动，分子运动越剧烈，物体的温度越高，故B正确；
C、秋叶随风飘落属于机械运动，不能说明分子做无规则运动，故C错误；
D、分子间的斥力和引力同时存在，故D错误。
故选：AB。
19．【解答】解：A、由表格数据可知煤油和冰的比热容相同，因此不同物质的比热容可能相等，故A正确；
B、比热容是物质的一种特性，只与物质的种类和状态有关，因此同种物质在不同状态下比热容不同，故B错误；
C、由表格数据可知水的比热容大于沙石比热容，根据Q＝cmΔt，如果吸收或放出的热量相同，但不确定质量大小关系，因此不能确定水的温度变化比沙石大得多，故C错误；
D、由Q吸＝cmΔt可知，质量相同的水和沙石，升高相同的温度，水的比热容较大，则水吸收的热量更多，故D正确。
故选：AD。
20．【解答】解：A、电流的变化无法看到，可以根据小灯泡的亮度反映电流的变化，采用的是转换法，故A正确；
B、在探究电流与电阻的关系时，要控制电阻两端的电压不变，采用的是控制变量法，故B错误；
C、吸热的多少看不到，可以通过加热器加热时间的长短来反映物质吸收热量的多少，采用的是转换法，故C正确；
D、在探究导体的电阻与材料是否有关的实验中，选用长度和横截面积相同的不同电阻丝进行实验，采用的是控制变量法，故D错误。
故选：AC。
三、作图与实验探究题（本题共10个小题，其中每图2分，30题3分，31题2分，其余每空1分。共48分）
21．【解答】解：由图可知，电流表接的是“﹣”和“0.6”两个接线柱，则电流表的量程为0～0.6A，每一小格的数值即分度值为0.02A，示数为0.4A。
故答案为：0～0.6A；0.02；0.4。
22．【解答】解：“10Ω，2A”中的10Ω表示滑动变阻器的最大电阻值是10Ω；
当滑动变阻器的滑片P向B端滑动时，接入电路中的阻值变小，电阻丝接入电路中的长度变短，故需要接B接线柱，上端接C或D。
故答案为：滑动变阻器的最大电阻值是10Ω；BC或BD。
23．【解答】解：
由图可知，电阻箱的读数为：R＝5×1000Ω+4×100Ω+0×10Ω+1×1Ω＝5401Ω。
故答案为：5401。
24．【解答】解：（1）按电流流向法，线连接电源然后依次串联开关、电子门铃回到电源的负极即可，如图所示：
（2）先画出电源，从电源的正极出发依次画出开关、电子门铃回到电源的负极，如图所示
25．【解答】解：采用“电流流向法”，电流从电源正极出发，依次串联电流表A1后开始分支，一支经灯泡L1、电流表A2，另一支经灯泡L2，然后两支路共同经过开关回到电源负极，如下图所示：
26．【解答】解：要探究并联电路的电流关系，所以应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动L2与负极相连的导线，将负极与灯泡L2相连的导线改接左下电流表的负接线柱，如图所示：
27．【解答】解：毛皮摩擦过的橡胶棒带负电，橡胶棒放在带电吸管一端的附近，发现吸管远离橡胶棒，根据同种电荷相互排斥可以判断出吸管带的是负电荷。
故答案为：负；同种电荷相互排斥；负。
28．【解答】解：（1）扩散现象说明分子在不停地做无规则运动；
（2）如果把装着红棕色二氧化氮气体的瓶子放在上面，空瓶子放在下面，由于二氧化氮的密度大于空气，在重力作用下也会出现相同的现象，不能说明分子在不停地做无规则运动，所以小阳的建议不能采纳；
（3）扩散现象有用的：花香四溢、兑制糖水、酒香不怕巷子深；
有害的：煤气泄漏、被动吸烟危害更大、臭气熏天。
故答案为：（1）分子在不停地进行无规则运动；（2）不能；二氧化氮的密度大于空气，在重力作用下也会出现相同的现象，不能说明分子在不停地做无规则运动；（3）花香四溢；煤气泄漏。
29．【解答】解：（1）酒精燃烧时，发光发热，将化学能转化为内能，再通过热传递的方式转移给水，使水的内能增加；
（2）橡胶塞原来是静止的，水蒸气将橡胶塞冲出时，橡胶塞获得动能，高温水蒸气的内能转化为橡胶塞的机械能。
故答案为：（1）化学；内；（2）内能；机械能。
30．【解答】解：
（1）实验中采用了转换法比较电阻大小，即通过比较电流表示数来比较导体电阻的大小；
（2）验证导体的电阻与导体的材料有关时，应控制导体的长度和横截面积不变，编号c、d的电阻丝符合；
（3）比较b、c电阻丝，发现其横截面积和材料相同，但长度不同，所以选择b、c电阻丝可以验证导体的电阻与导体的长度是否有关，即可以验证甲同学的猜想。
故答案为：（1）电流；（2）c、d；（3）甲。
31．【解答】解：（1）实验中两个同样的“热得快”加热，目的是使水和煤油在相同的时间内吸收的热量相同；
（2）由表中数据可知，加热相同的时间，煤油温度升高的快；
（3）它们在相同时间内升温不同的原因是水的比热容大于煤油的比热容；
（4）选同样的加热时间（水和煤油吸热相同），如t＝3min，tA＞tB，△tA＞△tB，所以B表示的是水吸热升温情况。
故答案为：（1）使水和煤油在相同的时间内，吸热相同；
（2）煤油；
（3）比热容；
（4）B。
32．【解答】解：（1）探究电流与电压的关系时，应控制电阻R1的阻值不变；R2为滑动变阻器；
（2）为了保护电路，开关闭合前，滑动变阻器滑片应滑至阻值最大处；
实验中滑动变阻器除了保护电路外，还可以改变电阻两端电压进行多次测量；
（3）根据欧姆定律I＝，分别求出6次实验电阻阻值分别为：3.75Ω、4Ω、3.9Ω、3Ω、3.9Ω、4Ω，因本实验中保持定值电阻阻值不变，考虑到误差因素，第4次实验数据错误；
（4）依据表格数据可知，电压为原来的几倍，通过的电流也为原来的几倍，故得出：当导体电阻一定时，通过导体的电流与导体两端电压成正比。
故答案为：（1）定值电阻R1的阻值；（2）阻值最大处；改变R1两端的电压；（3）4；（4）正。
33．【解答】解：（1）伏安法测电阻的原理为：R＝；
（2）根据伏安法测电阻的原理R＝知实验中需要电压表测量定值电阻两端的电压，用电流表测量电路的电流，用滑动变阻器改变电阻的两端的电压、电流来实现多次测量，见下图：
（3）因电源电压为3V，故电压表选用小量程0﹣3V；
（4）电压表的量程为0﹣3V，分度值为0.1V，示数为2.3V，
待测电阻为：
R＝＝＝4.6Ω。
故答案为：（1）R＝；（2）见上图；（3）0﹣3V；电源电压为3V；（4）4.6。
34．【解答】解：由电路图可知，R0与R串联，电流表测电路中的电流；
当电流表的示数变大时，根据欧姆定律可知，此时滑动变阻器接入电路中的电阻变小，所以滑片应向下滑动，根据图中的杠杆可知，这时浮子向上运动，即油面上升。所以电流表示数越大，表示油箱中的油量越多。
答：电流表示数越大，表示油箱中的油量越多；因为电流表示数越大，说明变阻器接入电路的阻值越小，滑片下移，可知浮子上浮，油面上升。
35．【解答】解：因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，故水分子和玻璃分子之间存在相互作用的引力，故向上拉玻璃板时，弹簧测力计的读数将变大；
答：弹簧测力计示数变大；水分子和玻璃分子之间存在引力作用。
四、科普阅读题
36．【解答】解：（1）LED灯是一种高效的节能光源，其核心元件是发光二极管，发光二极管具有单向导电性，主要材料是半导体。
（2）由题意可知，当人穿上发电纤维衣服遇风吹发电时，消耗了机械能，得到电能，所以是将人体的机械能转化为电能；
（3）根据题中信息知：压电陶瓷对外力的敏感使它甚至可以感应到十几米外飞虫拍打翅膀对空气的扰动，用它来制作压电地震仪，能精确地测出地震强度，指示出地震的方位和距离。
故答案为：（1）B；（2）A；（3）压电地震仪。
五、计算题（本题共2小题，每题4分，共8分）
37．【解答】解：（1）由实物图可知，滑动变阻器Rp和定值电阻R0串联，电压表测R0两端的电压，然后与开关S、电源组成电路，
先画出电源，然后从电源的正极出发依次画出开关S、定值电阻R0、滑动变阻器Rp回到电源的负极，然后把电压表并联画在R0两端，如下图所示：
（2）因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：Up＝U﹣U0＝3V﹣1V＝2V，
因串联电路中各处的电流相等，
所以，电路中的电流I＝＝，即＝，
解得：Rp＝40Ω。
答：（1）见上图；
（2）Rp接入电路的阻值为40Ω。
38．【解答】解：
（1）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×40kg×（40℃﹣15℃）＝4.2×106J；
（2）消耗天然气的体积：
V气＝2366.04m3﹣2365.89m3＝0.15m3，
天然气完全燃烧放出的热量：
Q放＝V气q＝0.15m3×3.2×107J/m3＝4.8×106J，
该热水器的热效率：
η＝＝×100%＝87.5%。
答：该热水器的热效率87.5%。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/9/25 11:13:04；用户：黄绍豪；邮箱：15778348456；学号：22306196
2021-2022学年北京师范大学附属实验中学九年级（上）期中物理试卷
一、单项选择题本题共15小题，在每小题给出的四个选项中，只有一项最符合题意。每小题2分，共30分）
1．（2分）在国际单位制中，电压的单位是（ ）
A．安培 B．伏特 C．焦耳 D．瓦特
2．（2分）下列物品中，通常情况下属于导体的是（ ）
A．橡皮 B．塑料尺 C．钢尺 D．布质笔袋
3．（2分）20世纪初科学家发现，原子也有进一步的结构，它的中心是原子核，原子核中带正电的粒子是（ ）
A．原子 B．质子 C．中子 D．电子
4．（2分）下列现象中，通过热传递改变物体内能的是（ ）
A．食品放入冰箱后，温度降低
B．盖紧的暖瓶塞被水蒸气顶起
C．冬天手冷时，双手搓一搓就暖和了
D．锯木头时锯条会发热
5．（2分）我国北方许多家庭采用了“水地暖”取暖，热水在地板下的管道内循环流动，加热整个地板，通过地板以热传递的方式向室内供热。“水地暖”用热水作为介质，主要是因为水的（ ）
A．密度大 B．比热容大 C．流动性强 D．导热性好
6．（2分）四冲程柴油机在工作过程中，将内能转化为机械能的冲程是（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
7．（2分）如图所示的电路图中，开关都闭合后，两盏灯均发光且串联的是（ ）
A． B．
C． D．
8．（2分）如图所示，能直接测量通过灯L1的电流的电路是（ ）
A． B．
C． D．
9．（2分）关于电流下列说法中正确的是（ ）
A．只要导体中有自由电荷就能形成电流
B．电路中有了电源就能形成电流
C．正、负电荷定向移动都可以形成电流
D．只有正电荷定向移动才能形成电流
10．（2分）关于欧姆定律表达式I＝的几种理解，下列说法中正确的是（ ）
A．由I＝可得R＝，表示当导体两端的电压增大时，导体的电阻增大
B．由I＝可得R＝，表示当通过导体的电流减小时，导体的电阻增大
C．I＝表示当导体电阻一定时，导体两端的电压增大时，通过导体的电流也一定增大
D．由I＝可得U＝IR，表示当导体电阻一定时，导体两端的电压跟通过导体的电流成正比
11．（2分）下列关于温度、内能和热量的说法中正确的是（ ）
A．物体的温度升高，它的内能增加
B．温度为0℃的物体是没有内能的
C．物体的内能越大，它含有的热量越多
D．热量从内能多的物体传向内能少的物体
12．（2分）如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光。在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（ ）
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮
13．（2分）冰的比热容为2.1×103J/（kg•℃），下列说法正确的是（ ）
A．质量为2kg的冰，其比热容为4.2×103J/（kg•℃）
B．质量为1kg，温度为﹣5℃的冰放出2.1×103J的热量，温度降低1℃
C．质量为1kg，温度为﹣5℃的冰吸收2.1×104J的热量，温度升高10℃
D．质量为1kg的冰升高1℃，吸收的热量为2.1×103J/（kg•℃）
14．（2分）如图所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为3V和2V，由此可知电阻R1、R2两端的电压分别是（ ）
A．2V、1V B．1V、2V C．3V、2V D．2V、3V
15．（2分）小红设计了如图所示的电路，用一个电压表和一个已知电阻来测量某未知电阻。实验时，已知R1为40Ω。在闭合S的情况下，断开S1时电压表的读数是2.0V，闭合S1时电压表的示数是2.8V。整个实验过程中电路两端的电压不变，则可以测出电阻R2的阻值为（ ）
A．40Ω B．16Ω C．56Ω D．100Ω
二、多项选择题（本题共5小题，在每小题给出的四个选项中，符合题意的选项均多于一个。每小题2分，共10分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分。）
（多选）16．（2分）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（ ）
A．灯L1和灯L2并联
B．通过灯L1的电流与通过灯L2的电流一定相等
C．灯L1和灯L2两端的电压一定相等
D．通过灯L1的电流与通过电源的电流一定相等
（多选）17．（2分）下列说法中正确的是（ ）
A．电源是把电能转化为化学能的装置
B．物理学规定正电荷定向移动的方向为电流方向
C．电压的作用是促使电荷定向移动形成电流，所以电流大小与电压有关
D．金属导体能够导电，是因为金属导体内有大量的自由电子
（多选）18．（2分）下列说法中正确的是（ ）
A．常见的物质由大量的分子、原子构成
B．分子运动越剧烈，物体的温度越高
C．秋叶随风飘落说明分子做无规则运动
D．固体物质的分子之间只存在引力
（多选）19．（2分）小莉根据表中的数据，得出以下四个结论，其中正确的是（ ）
几种物质的比热容c/[J•（kg•℃）﹣1]
水
4.2×103
冰
2.1×103
酒精
2.4×103
沙石
0.92×103
煤油
2.1×103
铝
0.88×103
水银
0.14×103
铜
0.39×103
A．不同物质的比热容可能相等
B．同种物质在不同状态下比热容一定相等
C．如果吸收或放出的热量相同，水的温度变化比沙石大得多
D．质量相同的水和沙石，要使它们上升同样的温度，水吸收更多的热量
（多选）20．（2分）在物理实验中，把难于测量的物理量通过转换变成能够测量的物理量，或者把某些不易显示的物理现象转换为易于显示的现象的方法，称之为转换法。下列实验中利用了转换法的是（ ）
A．在观察电压对电流的影响时，通过观察小灯泡的亮度反映电流的变化
B．在探究电流与电阻的关系时，要控制电阻两端的电压不变
C．在探究不同物质吸热性能的实验中，用加热器加热时间的长短来反映物质吸收热量的多少
D．在探究导体的电阻与材料是否有关的实验中，选用长度和横截面积相同的不同电阻丝进行实验
三、作图与实验探究题（本题共10个小题，其中每图2分，30题3分，31题2分，其余每空1分。共48分）
21．（3分）如图是小乔做某次实验时电流表的情况，电流表被选用的量程是 ，每一小格是 A。此时电流表的读数是 A。
22．（2分）图中的滑动变阻器上标有“10Ω，2A”的字样，其中10Ω的含义 。将此变阻器连入电路，当滑动变阻器的滑片P向B端滑动时，接入电路中的阻值变小，则变阻器连入电路的两个接线柱可能是 。
23．（1分）如图所示，电阻箱的读数为 Ω。
24．（2分）在图中有电子门铃、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，并画出相应的电路图。电子门铃可以用“”这样的符号表示。
25．（2分）根据图甲所示的电路图，在图乙的实物图上用笔画出连线（要求导线不能交叉）。
26．（2分）小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。这个电路中有一根导线接错了，请在这根导线上打“×”，表示这根导线不能这样连接，然后画出正确的连接位置。并画出电路图。
27．（3分）如图所示，用一段细铁丝做一个支架，作为转轴，把一根中间戳有小孔（没有戳穿）的吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电。为了判断吸管所带电荷的正负，小鹏用毛皮摩擦橡胶棒，此时橡胶棒带 （选填“正”或“负”）电荷，再将橡胶棒放在带电吸管一端的附近，发现吸管远离橡胶棒，根据 ，可以判断出吸管带的是 （选填“正”或“负”）电荷。
28．（5分）如图所示，两个相同瓶子的瓶口相对，之间用一块玻璃板隔开，上面的瓶中装有空气，下面的瓶中装有密度比空气大的红棕色二氧化氮气体。抽掉玻璃板后，我们观察到红棕色气体逐渐进入上面的瓶子，下面的瓶子颜色逐渐变淡，最后颜色均匀的充满两个瓶子
（1）物理学中把这个现象叫做扩散现象。此现象表明： 。
（2）小阳建议：把装有二氧化氮气体的瓶子放在装有空气的瓶子的上面，这样做既能表明上述观点，还可以使实验现象更明显。你认为小阳的建议 （选填“可以”或“不能”）采纳，因为 。
（3）扩散现象跟人们的生活密切相关，它有时对人们有利，它有时又对人们有害，请你分别列举生活中扩散现象有利和有害的实例。
利： ；弊： 。
29．（4分）如图所示试管内的水沸腾后，水蒸气将橡胶塞推出，这个过程中的能量转化情况是
（1）在酒精燃烧给水加热的过程中，酒精的 能转化为水的 能。
（2）水蒸气将橡胶塞冲出的过程中： 转化为 。
30．（3分）某物理研究小组的同学在“探究影响电阻大小的因素”时，从实验室中选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，电阻丝的参数如表。
编号
材料
长度/m
横截面积/mm2
a
镍铬合金丝
1.0
0.2
b
镍铬合金丝
1.0
0.1
c
镍铬合金丝
0.5
0.1
d
锰铜合金丝
0.5
0.1
探究前他们作出了如下猜想：
甲同学：电阻与导体的长度有关。
乙同学：电阻与导体的材料有关。
丙同学：电阻与导体的横截面积有关。
为了完成实验探究，同学们设计了
如图所示的实验电路。请回答下列问题：
（1）实验中应通过比较 的大小，来比较电阻丝电阻的大小，达到验证猜想的目的。
（2）若要验证乙同学的猜想，则应该选用 两根电阻丝（填编号）进行对比实验。
（3）选用b、c两根电阻丝进行对比实验，目的是为了验证 同学的猜想。
31．（2分）在比较水和煤油比热容大小的实验中，小明取了两只相同的烧杯，且在烧杯里分别装入质量和初温都相同的水和煤油。他用两个完全相同的“热得快”同时给它们加热，并记录得到了下表中的实验数据，请你回答下列问题：
加热时间/min
0
1
2
3
4
5
6
7
水的温度/℃
20
22
24
26
28
30
32
34
煤油的温度/℃
20
24
28
32
36
40
44
48
（1）小明给水和煤油加热，选用两个同样的“热得快”的目的是
（2）两种液体相比较，温度升高比较快的是 ；
（3）它们在相同时间内升温不同的原因是 不同。
（4）如图是小明根据实验数据画出的图线，其中 表示的是水吸热升温情况。
32．（5分）探究电流与电压的关系时，小阳同学设计了如图所示的电路并进行了实验。
（1）实验中应该保持 不变。
（2）开关闭合前，滑动变阻器滑片应滑至 ，实验中利用滑动变阻器除了可以起到保护电路的作用外，它的另外一个作用是 。
（3）小阳得到的实验数据如下表所示。其中一个数据有明显的错误，分析时需要把它剔除，这个数据所在组的序号是 。
序号
1
2
3
4
5
6
7
U/V
0.3
0.6
0.9
1.2
1.5
1.8
2.1
I/A
0.08
0.15
0.23
0.40
0.38
0.45
0.52
（4）小阳剔除数据后，依据表格数据初步可得出：当导体电阻一定时，通过导体的电流与导体两端电压成 比。
33．（4分）小华同学做“伏安法测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻Rx、电流表、电压表、开关各一个，滑动变阻器一个，以及导线若干。请按要求完成下列实验内容：
（1）本实验的原理是 。
（2）请你帮助小华同学设计出实验电路图。
（3）闭合开关，滑动变阻器的滑片P移到某处时，电压表的示数如图所示，试分析判断小华选择的电压表的量程是 ，判断的依据是 。
（4）电压表的示数为如图所示时，对应电流表的示数为0.5A，可计算此时待测电阻的阻值为 Ω。
34．（5分）如图所示是一种测定油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑动片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器的滑片向上移动，从而改变了电路中电流表的示数。因此，电流表上一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量。请问：在这个装置中，电流表示数越大，表示油箱中的油量越多还是越少？并说明理由。
35．（5分）用细线把干净的玻璃板吊在弹簧测力计的下面，记住测力计的示数。使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板。弹簧测力计的示数有什么变化？解释产生这个现象的原因。
四、科普阅读题
36．（4分）（阅读《新型材料》，回答问题。）
新型材料
小刚同学在科技馆“挑战与未来”A厅“新型材料”展区看到了《发电纤维》和《压电陶瓷片》材料展品。其中《会发电的衣服》展品如图所示是由踏步机、发电纤维、LED灯、机械传动装置组成。其发电的原理是靠发电布料的抖动压折发电。小刚同学脚踩踏步机踏板，机械装置带动发电布料抖动，LED灯被点亮，他加快踩动踏板的速度，LED灯更亮，当停下踩动时，LED灯渐渐变暗了。当人穿上由这种纤维制成的衣服后，在身体运动过程中产生压折或遇到微风吹时，就会形成源源不断的电流。这种发电方式是将机械能转化为电能并加以应用的最简单也最经济的方式。小刚同学又观察了压电陶瓷片展品，它是由圆形的压电陶瓷片和长方形的灯带组成。当他用大小不同的力按压压电陶瓷片时会有不同数量的LED灯发光，用力越大发光的灯越多。压电陶瓷具有敏感的特性，可以将极其微弱的机械振动转换成电信号，可用于声呐系统、气象探测、遥测环境保护、家用电器等。压电陶瓷对外力的敏感使它甚至可以感应到十几米外飞虫拍打翅膀对空气的扰动，用它来制作压电地震仪，能精确地测出地震强度，指示出地震的方位和距离。压电陶瓷片在生活中应用很广泛。例如打火机中就有一块压电陶瓷，使用时只需按压点火开关（压电陶瓷）就能产生电压引起火花引燃燃气。此外还有电子音乐贺卡、燃灶上的电子开关、压力传感器灯都用到了压电陶瓷。请根据上述材料，回答下列问题：
（1）LED灯核心元件的主要材料是 。
A.金属导体
B.半导体材料
C.纳米材料
D.超导体材料
（2）当人穿上发电纤维衣服遇风吹发电时，其能量转化方式为 。
A.机械能转化为电能
B.电能转化为机械能
C.化学能转化为机械能
（3）请你举出一个压电陶瓷应用的实例 。
五、计算题（本题共2小题，每题4分，共8分）
37．（4分）如图所示的电路中，定值电阻R0为20Ω，电源两端电压为3V且保持不变。闭合开关S，调节滑动变阻器Rp，使电压表示数为1V。
（1）画出实物电器所对应的电路图。
（2）求Rp接入电路的阻值。
38．（4分）小华家使用的是天然气热水器，该热水器的铭牌标明了它的热效率，表示该热水器工作时，天然气完全燃烧所消耗的化学能，有多大比例转化为水的内能。小华尝试估测该热水器的热效率，以核对铭牌上的数值是否准确。他把家里自动洗衣机的“水量”设置为40L，用热水器输出的热水注入洗衣机，当注入水的体积达到40L时洗衣机便会自动停止注水。已知当时自来水的温度是15℃，热水器输出热水的温度为40℃，注水前天然气表的示数是2365.89m3，注水后变为2366.04m3，请你估测该热水器的热效率。
已知：40L水的质量为40kg，天然气的热值为3.2×107J/m3，水的比热容为4.2×103J/（kg•℃）。
2021-2022学年北京师范大学附属实验中学九年级（上）期中物理试卷
参考答案与试题解析
一、单项选择题本题共15小题，在每小题给出的四个选项中，只有一项最符合题意。每小题2分，共30分）
1．【解答】解：A、安培是电流的单位，不是电压的单位，故A错误；
B、伏特是电压的单位，故B正确；
C、焦耳是能量的单位，不是电压的单位，故C错误；
D、瓦特是功率的单位，不是电压的单位，故D错误；
故选：B。
2．【解答】解：橡皮、塑料尺、布质笔袋不容易导电，属于绝缘体；钢尺是金属，容易导电，属于导体。
故选：C。
3．【解答】解：物质是由原子或分子组成，原子是由原子核及在原子核外绕核作轨道运动的电子（带负电）组成。原子核由带正电的质子和不带电的中子组成。
故选：B。
4．【解答】解：A、食品放入冰箱后，温度降低，是食品的内能转移到冰箱，属于热传递改变物体内能，故A正确；
B、盖紧的暖瓶塞被水蒸气顶起时，水蒸气对瓶塞做功，内能减少，内能转化为机械能，属于做功改变内能，故B错误；
C、双手相互摩擦，手发热，是克服摩擦力做功，将机械能转化成内能，属于做功改变内能，故C错误；
D、用锯条锯木头，锯条发热，是克服摩擦力做功，机械能转化为内能，是通过做功的方式改变物体内能，故D错误。
故选：A。
5．【解答】解：因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，放出的热量多，所以“水地暖”用热水。
故选：B。
6．【解答】解：
四冲程柴油机在做功冲程中，高温高压燃气推动活塞做功，将内能转化为机械能，故C正确。
故选：C。
7．【解答】解：开关都闭合后：
A、电流从正极出发，经开关S，灯泡L1、L2回负极，只有一条电流路径，故为串联电路，灯泡都能发光；故A符合要求；
B、电流从正极出发，经开关S1、S2、L2回负极，对L1短路，只有L2发光；故B不符合要求；
C、电流从正极出发，经开关S2、S1回负极，对电源短路，故C不符合要求；
D、电流从正极出发，开始分支，一支流向灯泡L1、S2、一支流向灯泡L2，然后共同经开关S1回负极，故为并联电路，灯泡都发光，故D不符合要求。
故选：A。
8．【解答】解：
A．图中电流表测干路总电流，故A不符合题意；
B．图中电流表与L1串联，但正负接线柱错误，故B不符合题意；
C．图中一个电流表测量干路电流，另一电流表测量L2支路电流，故C不符合题意；
D．图中两灯并联，电流表测L1支路电流，故D符合题意。
故选：D。
9．【解答】解：A、导体中自由电荷发生定向移动才会形成电流，故A错误；
B、电路中有了电源，电路还必须闭合，电路中才会形成电流，故B错误；
CD、正、负电荷定向移动都可以形成电流，故C正确，D错误。
故选：C。
10．【解答】解：
AB、因为电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，故AB错误。
C、根据欧姆定律可知：电阻一定，导体中的电流与导体两端的电压成正比；电阻一定时，当导体两端电压增大时，通过导体的电流一定增大，故C正确；
D、根据欧姆定律可知：当导体电阻一定时，通过导体的电流跟导体两端的电压成正比，故D错误。
故选：C。
11．【解答】解：A、物体的温度升高，分子热运动变快，内能一定增加，故A正确；
B、任何物体都有内能，温度为0℃的物体也有内能，故B错误；
C、热量是一个过程量，存在于热传递过程中，只能说吸收或者放出热量，不能说含有或者具有热量，故C错误；
D、热量是从高温物体向低温物体传递的，内能大的物体温度不一定高，故D错误。
故选：A。
12．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路的电流。
开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，接入电路的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，即电流表的示数变小；
由U＝IR可知，灯泡两端电压变小，即电压表的示数变小；
由P＝UI可知，灯泡的实际功率变小，因此灯泡变暗；
综上所述，B正确。
故选：B。
13．【解答】解：
A、比热容是物体的一种特性，跟物质的质量无关，则质量为2kg的冰，比热容不变，仍为2.1×103J/（kg•℃），故A错误；
B、根据Q放＝cm△t可得冰的温度降低的度数为：△t＝＝＝1℃，故B正确；
C、根据Q吸＝cm△t可得冰的温度升高的度数为：△t′＝＝＝10℃，由于冰的初温为﹣5℃，则温度升高到熔点0℃就开始熔化，所以温度不能升高10℃，故C错误；
D、质量为1kg的冰升高1℃，吸收的热量为Q吸＝c冰 m△t＝2.1×103J/（kg•℃）×1kg×1℃＝2.1×103J，故D错误。
故选：B。
14．【解答】解：由图可知，R1、R2串联，电压表V2与R1并联，电压表V1并联在电源两端；
所以，电源的电压为U＝3V，R1两端的电压为U1＝2V；
根据串联电路电压特点可知：R2两端的电压为U2＝U﹣U1＝3V﹣2V＝1V。
故选：A。
15．【解答】解：由电路图可知，开关S、S1闭合时，电路为R1的简单电路，电压表测电源的电压，则电源的电压U＝2.8V；
当开关S闭合、S1断开时，R1与R2串联，电压表测R1两端的电压，
因串联电路中总电压等于各分电压之和，所以，R2两端的电压：UR2＝U﹣UR1＝2.8V﹣2.0V＝0.8V，
因串联电路中各处的电流相等，所以，电路中的电流：I＝＝＝0.05A，
由I＝可得，电阻R2的阻值：R2＝＝＝16Ω。
故选：B。
二、多项选择题（本题共5小题，在每小题给出的四个选项中，符合题意的选项均多于一个。每小题2分，共10分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分。）
16．【解答】解：
A、开关闭合后，电路中有两条并列的电流路径，所以灯L1和灯L2并联，故A正确；
B、当两灯泡的规格不相同时，通过灯L1和灯L2的电流一定不相等，当两灯泡的规格相同时，通过灯L1和灯L2的电流一定相等，故B错误；
C、两灯并联，由并联电路的电压特点可知，两灯两端的电压一定相等，故C正确；
D、通过电源的电流是干路电流，由于干路电流等于各支路电流之和，所以通过灯L1的电流一定小于通过电源的电流，故D错误。
故选：AC。
17．【解答】解：A.电源是将电能转化为其它形式的能量的装置，故A选项错误；
B.物理学规定正电荷定向移动的方向为电流方向，故B选项正确；
C.电压是形成电流的原因，电流的大小与电压有关，故C选项正确；
D.金属导电靠的是自由电子，故D选项正确；
故选：BCD。
18．【解答】解：A、常见的物质是有极其微小的粒子﹣﹣分子、原子构成的，故A正确；
B、一切物质的分子都在不停地做无规则运动，分子运动越剧烈，物体的温度越高，故B正确；
C、秋叶随风飘落属于机械运动，不能说明分子做无规则运动，故C错误；
D、分子间的斥力和引力同时存在，故D错误。
故选：AB。
19．【解答】解：A、由表格数据可知煤油和冰的比热容相同，因此不同物质的比热容可能相等，故A正确；
B、比热容是物质的一种特性，只与物质的种类和状态有关，因此同种物质在不同状态下比热容不同，故B错误；
C、由表格数据可知水的比热容大于沙石比热容，根据Q＝cmΔt，如果吸收或放出的热量相同，但不确定质量大小关系，因此不能确定水的温度变化比沙石大得多，故C错误；
D、由Q吸＝cmΔt可知，质量相同的水和沙石，升高相同的温度，水的比热容较大，则水吸收的热量更多，故D正确。
故选：AD。
20．【解答】解：A、电流的变化无法看到，可以根据小灯泡的亮度反映电流的变化，采用的是转换法，故A正确；
B、在探究电流与电阻的关系时，要控制电阻两端的电压不变，采用的是控制变量法，故B错误；
C、吸热的多少看不到，可以通过加热器加热时间的长短来反映物质吸收热量的多少，采用的是转换法，故C正确；
D、在探究导体的电阻与材料是否有关的实验中，选用长度和横截面积相同的不同电阻丝进行实验，采用的是控制变量法，故D错误。
故选：AC。
三、作图与实验探究题（本题共10个小题，其中每图2分，30题3分，31题2分，其余每空1分。共48分）
21．【解答】解：由图可知，电流表接的是“﹣”和“0.6”两个接线柱，则电流表的量程为0～0.6A，每一小格的数值即分度值为0.02A，示数为0.4A。
故答案为：0～0.6A；0.02；0.4。
22．【解答】解：“10Ω，2A”中的10Ω表示滑动变阻器的最大电阻值是10Ω；
当滑动变阻器的滑片P向B端滑动时，接入电路中的阻值变小，电阻丝接入电路中的长度变短，故需要接B接线柱，上端接C或D。
故答案为：滑动变阻器的最大电阻值是10Ω；BC或BD。
23．【解答】解：
由图可知，电阻箱的读数为：R＝5×1000Ω+4×100Ω+0×10Ω+1×1Ω＝5401Ω。
故答案为：5401。
24．【解答】解：（1）按电流流向法，线连接电源然后依次串联开关、电子门铃回到电源的负极即可，如图所示：
（2）先画出电源，从电源的正极出发依次画出开关、电子门铃回到电源的负极，如图所示
25．【解答】解：采用“电流流向法”，电流从电源正极出发，依次串联电流表A1后开始分支，一支经灯泡L1、电流表A2，另一支经灯泡L2，然后两支路共同经过开关回到电源负极，如下图所示：
26．【解答】解：要探究并联电路的电流关系，所以应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动L2与负极相连的导线，将负极与灯泡L2相连的导线改接左下电流表的负接线柱，如图所示：
27．【解答】解：毛皮摩擦过的橡胶棒带负电，橡胶棒放在带电吸管一端的附近，发现吸管远离橡胶棒，根据同种电荷相互排斥可以判断出吸管带的是负电荷。
故答案为：负；同种电荷相互排斥；负。
28．【解答】解：（1）扩散现象说明分子在不停地做无规则运动；
（2）如果把装着红棕色二氧化氮气体的瓶子放在上面，空瓶子放在下面，由于二氧化氮的密度大于空气，在重力作用下也会出现相同的现象，不能说明分子在不停地做无规则运动，所以小阳的建议不能采纳；
（3）扩散现象有用的：花香四溢、兑制糖水、酒香不怕巷子深；
有害的：煤气泄漏、被动吸烟危害更大、臭气熏天。
故答案为：（1）分子在不停地进行无规则运动；（2）不能；二氧化氮的密度大于空气，在重力作用下也会出现相同的现象，不能说明分子在不停地做无规则运动；（3）花香四溢；煤气泄漏。
29．【解答】解：（1）酒精燃烧时，发光发热，将化学能转化为内能，再通过热传递的方式转移给水，使水的内能增加；
（2）橡胶塞原来是静止的，水蒸气将橡胶塞冲出时，橡胶塞获得动能，高温水蒸气的内能转化为橡胶塞的机械能。
故答案为：（1）化学；内；（2）内能；机械能。
30．【解答】解：
（1）实验中采用了转换法比较电阻大小，即通过比较电流表示数来比较导体电阻的大小；
（2）验证导体的电阻与导体的材料有关时，应控制导体的长度和横截面积不变，编号c、d的电阻丝符合；
（3）比较b、c电阻丝，发现其横截面积和材料相同，但长度不同，所以选择b、c电阻丝可以验证导体的电阻与导体的长度是否有关，即可以验证甲同学的猜想。
故答案为：（1）电流；（2）c、d；（3）甲。
31．【解答】解：（1）实验中两个同样的“热得快”加热，目的是使水和煤油在相同的时间内吸收的热量相同；
（2）由表中数据可知，加热相同的时间，煤油温度升高的快；
（3）它们在相同时间内升温不同的原因是水的比热容大于煤油的比热容；
（4）选同样的加热时间（水和煤油吸热相同），如t＝3min，tA＞tB，△tA＞△tB，所以B表示的是水吸热升温情况。
故答案为：（1）使水和煤油在相同的时间内，吸热相同；
（2）煤油；
（3）比热容；
（4）B。
32．【解答】解：（1）探究电流与电压的关系时，应控制电阻R1的阻值不变；R2为滑动变阻器；
（2）为了保护电路，开关闭合前，滑动变阻器滑片应滑至阻值最大处；
实验中滑动变阻器除了保护电路外，还可以改变电阻两端电压进行多次测量；
（3）根据欧姆定律I＝，分别求出6次实验电阻阻值分别为：3.75Ω、4Ω、3.9Ω、3Ω、3.9Ω、4Ω，因本实验中保持定值电阻阻值不变，考虑到误差因素，第4次实验数据错误；
（4）依据表格数据可知，电压为原来的几倍，通过的电流也为原来的几倍，故得出：当导体电阻一定时，通过导体的电流与导体两端电压成正比。
故答案为：（1）定值电阻R1的阻值；（2）阻值最大处；改变R1两端的电压；（3）4；（4）正。
33．【解答】解：（1）伏安法测电阻的原理为：R＝；
（2）根据伏安法测电阻的原理R＝知实验中需要电压表测量定值电阻两端的电压，用电流表测量电路的电流，用滑动变阻器改变电阻的两端的电压、电流来实现多次测量，见下图：
（3）因电源电压为3V，故电压表选用小量程0﹣3V；
（4）电压表的量程为0﹣3V，分度值为0.1V，示数为2.3V，
待测电阻为：
R＝＝＝4.6Ω。
故答案为：（1）R＝；（2）见上图；（3）0﹣3V；电源电压为3V；（4）4.6。
34．【解答】解：由电路图可知，R0与R串联，电流表测电路中的电流；
当电流表的示数变大时，根据欧姆定律可知，此时滑动变阻器接入电路中的电阻变小，所以滑片应向下滑动，根据图中的杠杆可知，这时浮子向上运动，即油面上升。所以电流表示数越大，表示油箱中的油量越多。
答：电流表示数越大，表示油箱中的油量越多；因为电流表示数越大，说明变阻器接入电路的阻值越小，滑片下移，可知浮子上浮，油面上升。
35．【解答】解：因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，故水分子和玻璃分子之间存在相互作用的引力，故向上拉玻璃板时，弹簧测力计的读数将变大；
答：弹簧测力计示数变大；水分子和玻璃分子之间存在引力作用。
四、科普阅读题
36．【解答】解：（1）LED灯是一种高效的节能光源，其核心元件是发光二极管，发光二极管具有单向导电性，主要材料是半导体。
（2）由题意可知，当人穿上发电纤维衣服遇风吹发电时，消耗了机械能，得到电能，所以是将人体的机械能转化为电能；
（3）根据题中信息知：压电陶瓷对外力的敏感使它甚至可以感应到十几米外飞虫拍打翅膀对空气的扰动，用它来制作压电地震仪，能精确地测出地震强度，指示出地震的方位和距离。
故答案为：（1）B；（2）A；（3）压电地震仪。
五、计算题（本题共2小题，每题4分，共8分）
37．【解答】解：（1）由实物图可知，滑动变阻器Rp和定值电阻R0串联，电压表测R0两端的电压，然后与开关S、电源组成电路，
先画出电源，然后从电源的正极出发依次画出开关S、定值电阻R0、滑动变阻器Rp回到电源的负极，然后把电压表并联画在R0两端，如下图所示：
（2）因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：Up＝U﹣U0＝3V﹣1V＝2V，
因串联电路中各处的电流相等，
所以，电路中的电流I＝＝，即＝，
解得：Rp＝40Ω。
答：（1）见上图；
（2）Rp接入电路的阻值为40Ω。
38．【解答】解：
（1）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×40kg×（40℃﹣15℃）＝4.2×106J；
（2）消耗天然气的体积：
V气＝2366.04m3﹣2365.89m3＝0.15m3，
天然气完全燃烧放出的热量：
Q放＝V气q＝0.15m3×3.2×107J/m3＝4.8×106J，
该热水器的热效率：
η＝＝×100%＝87.5%。
答：该热水器的热效率87.5%。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/9/25 11:13:04；用户：黄绍豪；邮箱：15778348456；学号：22306196
相关试卷
，北京师范大学附属实验中学2023-2024学年九年级下学期开学摸底考试物理试题： 这是一份，北京师范大学附属实验中学2023-2024学年九年级下学期开学摸底考试物理试题，共18页。试卷主要包含了单项选择题，多项选择题，实验解答题，科普阅读题，计算题等内容，欢迎下载使用。
北京师范大学附属实验中学2023-2024学年九年级上学期物理期中试卷： 这是一份北京师范大学附属实验中学2023-2024学年九年级上学期物理期中试卷，共14页。
北京市 北京师范大学附属实验中学2023-2024学年八年级上学期期中物理试卷： 这是一份北京市 北京师范大学附属实验中学2023-2024学年八年级上学期期中物理试卷，共40页。试卷主要包含了单项选择题，多项选择题，填空题，实验探究题，科普阅读题，简答与计算题等内容，欢迎下载使用。
