安徽省宿州市泗县2021-2022学年九年级上学期期中物理试题

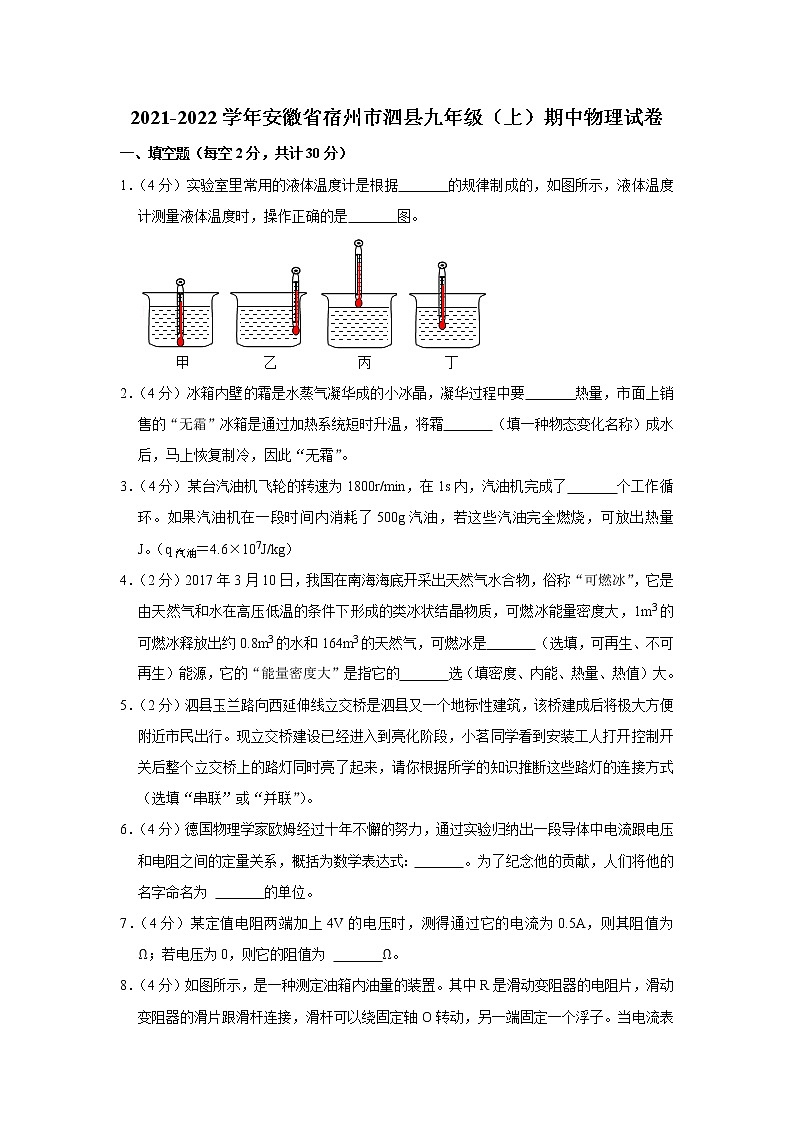

2021-2022学年安徽省宿州市泗县九年级（上）期中物理试卷

一、填空题（每空2分，共计30分）

1．（4分）实验室里常用的液体温度计是根据　   　的规律制成的，如图所示，液体温度计测量液体温度时，操作正确的是　   　图。

2．（4分）冰箱内壁的霜是水蒸气凝华成的小冰晶，凝华过程中要　   　热量，市面上销售的“无霜”冰箱是通过加热系统短时升温，将霜　   　（填一种物态变化名称）成水后，马上恢复制冷，因此“无霜”。

3．（4分）某台汽油机飞轮的转速为1800r/min，在1s内，汽油机完成了　   　个工作循环。如果汽油机在一段时间内消耗了500g汽油，若这些汽油完全燃烧，可放出热量　   　J。（q汽油＝4.6×107J/kg）

4．（2分）2017年3月10日，我国在南海海底开采出天然气水合物，俗称“可燃冰”，它是由天然气和水在高压低温的条件下形成的类冰状结晶物质，可燃冰能量密度大，1m3的可燃冰释放出约0.8m3的水和164m3的天然气，可燃冰是　   　（选填，可再生、不可再生）能源，它的“能量密度大”是指它的　   　选（填密度、内能、热量、热值）大。

5．（2分）泗县玉兰路向西延伸线立交桥是泗县又一个地标性建筑，该桥建成后将极大方便附近市民出行。现立交桥建设已经进入到亮化阶段，小茗同学看到安装工人打开控制开关后整个立交桥上的路灯同时亮了起来，请你根据所学的知识推断这些路灯的连接方式 　   　（选填“串联”或“并联”）。

6．（4分）德国物理学家欧姆经过十年不懈的努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式：　   　。为了纪念他的贡献，人们将他的名字命名为 　   　的单位。

7．（4分）某定值电阻两端加上4V的电压时，测得通过它的电流为0.5A，则其阻值为 　   　Ω；若电压为0，则它的阻值为 　   　Ω。

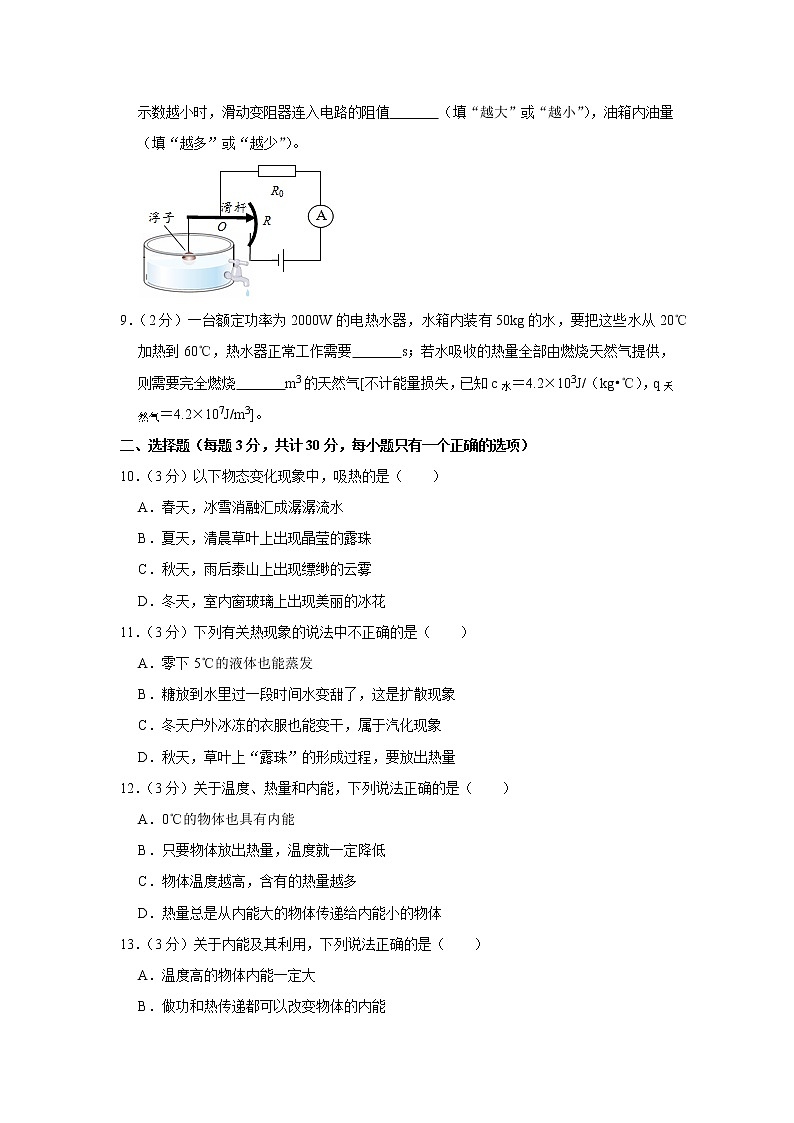

8．（4分）如图所示，是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，滑动变阻器连入电路的阻值　   　（填“越大”或“越小”），油箱内油量　   　（填“越多”或“越少”）。

9．（2分）一台额定功率为2000W的电热水器，水箱内装有50kg的水，要把这些水从20℃加热到60℃，热水器正常工作需要　   　s；若水吸收的热量全部由燃烧天然气提供，则需要完全燃烧　   　m3的天然气[不计能量损失，已知c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/m3]。

二、选择题（每题3分，共计30分，每小题只有一个正确的选项）

10．（3分）以下物态变化现象中，吸热的是（　　）

A．春天，冰雪消融汇成潺潺流水

B．夏天，清晨草叶上出现晶莹的露珠

C．秋天，雨后泰山上出现缥缈的云雾

D．冬天，室内窗玻璃上出现美丽的冰花

11．（3分）下列有关热现象的说法中不正确的是（　　）

A．零下5℃的液体也能蒸发

B．糖放到水里过一段时间水变甜了，这是扩散现象

C．冬天户外冰冻的衣服也能变干，属于汽化现象

D．秋天，草叶上“露珠”的形成过程，要放出热量

12．（3分）关于温度、热量和内能，下列说法正确的是（　　）

A．0℃的物体也具有内能

B．只要物体放出热量，温度就一定降低

C．物体温度越高，含有的热量越多

D．热量总是从内能大的物体传递给内能小的物体

13．（3分）关于内能及其利用，下列说法正确的是（　　）

A．温度高的物体内能一定大

B．做功和热传递都可以改变物体的内能

C．比热容跟物体吸收或放出的热量有关

D．热机的做功冲程是将机械能转化为内能

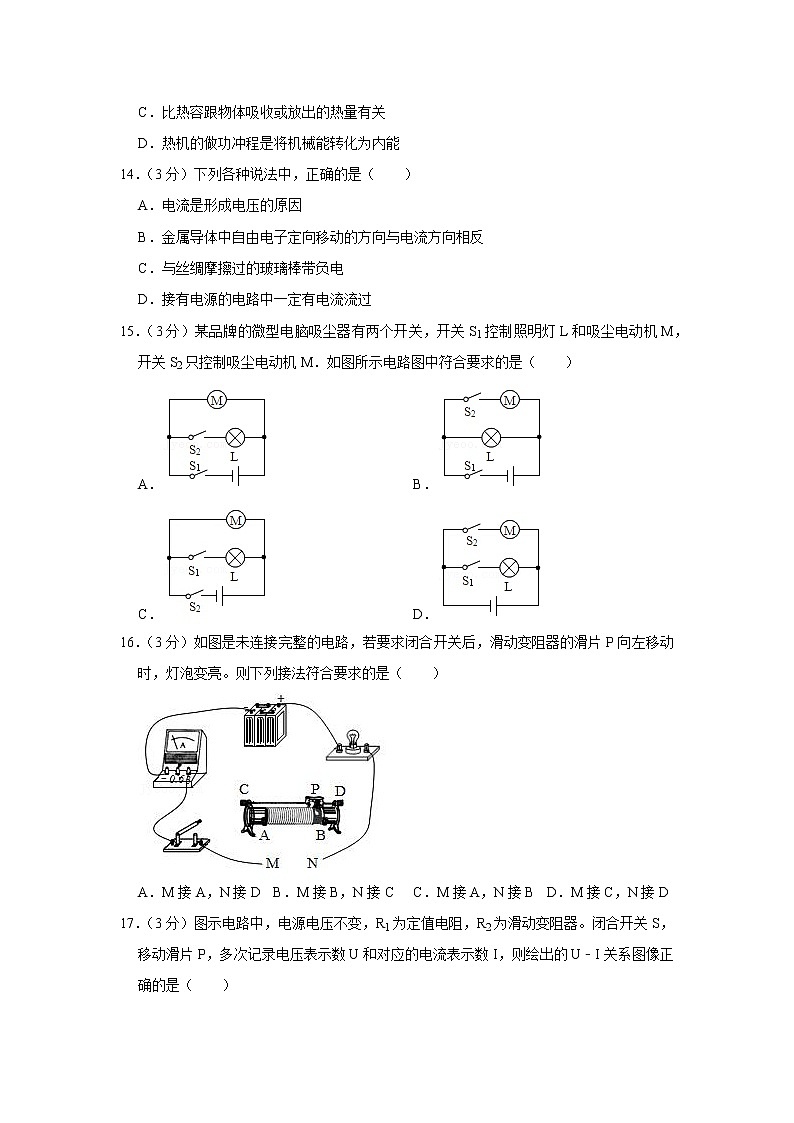

14．（3分）下列各种说法中，正确的是（　　）

A．电流是形成电压的原因

B．金属导体中自由电子定向移动的方向与电流方向相反

C．与丝绸摩擦过的玻璃棒带负电

D．接有电源的电路中一定有电流流过

15．（3分）某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．如图所示电路图中符合要求的是（　　）

A． B．

C． D．

16．（3分）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（　　）

A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D

17．（3分）图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图像正确的是（　　）

A． B．

C． D．

18．（3分）如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（　　）

A．串联电路中，U＝U1＝U2 B．串联电路中，U＞U1＝U2

C．并联电路中，I＝I1+I2 D．并联电路中，I＞I1＝I2

19．（3分）如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。在移动滑片的过程中，下列说法正确的是（　　）

A．电流表的示数变大，电压表的示数变大

B．电流表的示数变小，电压表的示数变大

C．电流表的示数变小，电压表的示数变小

D．电流表的示数变大，电压表的示数变小

三、实验探究题（每图2分，每空2分共计22分）

20．（10分）小华在探究水的沸腾特点实验中：

（1）如图甲所示，操作错误的是温度计的玻璃泡　   　。

（2）他纠正错误后继续实验，某时刻温度计的示数如图乙所示，其中读数方法正确的是　   　（选填“A”、“B”或“C”），示数是　   　℃。

（3）实验中，是通过　   　方式增加水的内能。要缩短加热时间，请写出一种可行的办法：　   　。

21．（12分）在“探究电流与电压的关系”实验中：

（1）请用笔画线代替导线，将甲图中电路连接完整，要求滑片P向B端滑动时，滑动变阻器接入电路的电阻变大（连线时导线不允许交叉）；

（2）正确连接好电路后，闭合开关发现电压表示数为2.8V，电流表无示数，滑动滑片P两表示数均无变化，则故障原因是　   　；

（3）小明排除故障后，移动滑片P到某一位置时电流表示数如乙图所示，此时通过电阻的电流为　   　A．若要增大电阻两端的电压，应将滑片P向　   　（选填“A”或“B”）端移动；

（4）实验中测得多组数据，绘制出电阻R的I﹣U图象如图丙所示：由图象可得电流与电压的关系是　   　；本实验所用电阻的阻值为　   　Ω。

四、计算题（每题6分，共计18分）

22．（6分）小明家用上了清洁环保的天然气。小明想：将一壶水烧开究竟需要多少天然气呢？他通过实践收集如下数据：水壶里放入2kg、20℃的水，大火加热直至沸腾，他在物理书中查到天然气热值为8×107J/m3[气压为1标准大气压；c水＝4.2×103J/（kg•℃）]

（1）烧开这壶水，水需要吸收多少热量？

（2）如果小明家天然气炉具的效率是40%，烧开这壶水，需要燃烧多少立方米的天然气？

23．（6分）如图所示，电源电压为6V．闭合开关S，电压表V1示数为4V，电流表示数为0.4A．求：

（1）电压表V2的示数；

（2）R1、R2的阻值。

24．（6分）在如图a所示的电路中，电源电压U＝6V，电阻R1＝20Ω。闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数0.5A。求：

（1）电流表A1的示数。

（2）滑动变阻器R2连入电路的阻值。

2021-2022学年安徽省宿州市泗县九年级（上）期中物理试卷

参考答案与试题解析

一、填空题（每空2分，共计30分）

1．【解答】解：

实验室常用的温度计是液体温度计，液体温度计是根据液体热胀冷缩的规律制成的；

由图可知，甲温度计的玻璃泡碰到容器底；乙温度计的玻璃泡碰到容器壁；丙温度计的玻璃泡没有完全浸没在被测液体中；丁温度计的使用是正确的。

故答案为：液体热胀冷缩；丁。

2．【解答】解：冰箱内壁的霜是水蒸气凝华成的小冰晶，是凝华过程，凝华放热；

市面上销售的“无霜”冰箱是通过加热系统短时升温，是霜吸热从固态变成液态，是熔化过程。

故答案为：放出；熔化。

3．【解答】解：（1）四冲程汽油机一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，活塞往复2次，

四冲程汽油机的飞轮转速为1800r/min，所以1s内，飞轮转30圈，共15个工作循环，60个冲程，做功15次。

（2）500g＝0.5kg汽油完全燃烧产生的热量：

Q放＝mq＝0.5kg×4.6×107J/kg＝2.3×107J。

故答案为：15；2.3×107。

4．【解答】解：“可燃冰”是由于海底天然气被水分子包裹后在低温和压力作用下结晶形成的，形成的条件很严格，故“可燃冰”属于不可再生能源；

在同等条件下，包含质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；

故答案为：不可再生；热值。

5．【解答】解：大桥上的各盏路灯之间是互不影响的，所以是并联的。

故答案为：并联。

6．【解答】解：（1）欧姆定律：通过导体的电流与导体两端的电压成正比，与导体的电阻成反比，它的数学表达式是I＝；

（2）电阻的单位是欧姆，简称欧，符号是Ω。

故答案为：I＝；电阻。

7．【解答】解：

由I＝得定值电阻的阻值：

R＝＝＝8Ω；

由于电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以当它两端的电压为零时，它的阻值仍为8Ω。

故答案为：8；8。

8．【解答】解：由电路图可知，滑动变阻器R与定值电阻R0串联，电流表测电路中的电流，

由I＝的变形式R＝可知，当电流表示数越小时，电路中的总电阻越大，

因串联电路中总电阻等于各分电阻之和，

所以，滑动变阻器连入电路的电阻越大，

由图可知，滑片上移时接入电路中的电阻越大，浮子下移，油箱内油量越少。

故答案为：越大；越少。

9．【解答】解：（1）水吸收的热量：

Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×50kg×（60℃﹣20℃）＝8.4×106J，

不计热量损失，则消耗的电能：

W＝Q吸＝8.4×106J，

由P＝可得，热水器正常工作的时间：

t＝＝＝4200s；

（2）由题意可知，Q放＝Q吸＝8.4×106J，

根据Q放＝Vq天然气＝可得，消耗天然气的体积：

V＝＝＝0.2m3。

故答案为：4200；0.2。

二、选择题（每题3分，共计30分，每小题只有一个正确的选项）

10．【解答】解：

A、冰雪消融，由固态变成液态，属于熔化现象，熔化吸热，故A符合题意；

B、草叶上出现晶莹的露珠，是空气中的水蒸气遇冷液化形成的，液化放热，故B不符合题意；

C、雨后泰山上出现缥缈的云雾，是空气中的水蒸气遇冷液化形成的液态小水滴悬浮在空气中形成的现象，液化放热，故C不符合题意；

D、室内窗玻璃上出现的冰花，是室内温度较高的水蒸气变成的固态小冰晶，属于凝华现象，凝华放热，故D不符合题意。

故选：A。

11．【解答】解：

A、蒸发可以在任何温度下进行，所以零下5℃的液体也能蒸发，故A正确；

B、糖放入水中，过一段时间后整杯水都变甜了，这是扩散现象，说明了分子在不停的运动，故B正确；

C、物质从固态直接变成气态，属于升华现象，冰冻的衣服也能晾干属于升华现象，故C错误；

D、秋天，草叶上结有小露珠，是水蒸气遇冷液化形成的，液化需要放出热量，故D正确。

故选：C。

12．【解答】解：A、一切物体都有内能，0℃的物体也具有内能，故A正确；

B、物体放出热量，温度可能降低，可能不变，如晶体凝固时放出热量，内能减少，温度不变，故B错误；

C、热量是出现在热传递过程中的一个过程量，不能说物体含有热量，可以说吸收或放出热量，故C错误；

D、发生热传递时，热量总是从温度高的物体传递给温度低的物体，故D错误。

故选：A。

13．【解答】解：A、在状态、质量不确定的情况下，温度高的物体内能不一定大，故A错误；

B、做功和热传递都可以改变物体的内能，故B正确；

C、每种物质都有自己的比热容，比热容与物体的质量、物体的温度变化和物体吸收热量的多少均无关；故C错误；

D、热机的做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能；故D错误。

故选：B。

14．【解答】解：A、电流是电荷的定向移动形成的，电压使电路中形成了电流，故A错误。

B、正电荷定向移动的方向为电流的方向，金属导体中的自由电子是负电荷，其定向移动的方向与电流方向相反，故B正确。

C、丝绸摩擦过的玻璃棒带的是正电荷，故C错误。

D、电流形成的条件是：有电源，且电路是通路，故D错误。

故选：B。

15．【解答】解：

由题知，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M；

A、开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不合题意；

B、开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，符合题意。

C、开关S2为总开关，控制小灯泡和电动机，开关S1只控制小灯泡，不合题意；

D、开关S1只控制小灯泡，开关S2只控制电动机，不合题意；

故选：B。

16．【解答】解：灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片P向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入电路（即一定要接A接线柱），滑动变阻器采用“一上一下”的接法，故M接A，N接D或C。

故选：A。

17．【解答】解：由图知，变阻器与R1串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；

设定值电阻的阻值为R，电源电压为U总，变阻器两端的电压为U，则U＝U总﹣IR，R为定值，当U为零时，电流最大，变阻器两端的电压随电流的增大而减小；而U与I的关系是一次函数，一次函数图像为直线，所以B不正确、只有A图像反应上述关系。

故选：A。

18．【解答】解：（1）串联电路中电源电压等于各用电器两端电压之和，电流处处相等。

左图中两灯串联，所以U＝U1+U2，而两灯阻值不等，由U＝IR知，两灯电压不相等，故AB错误；

（2）并联电路中各支路两端电压与电源电压都相等，干路电流等于各支路电流之和，

右图中两灯并联，所以I＝I1+I2，两灯阻值不等，由I＝知，通过两灯的电流不相等，故C正确，D错误。

故选：C。

19．【解答】解：将滑动变阻器的滑片P从右向左滑动的过程中，滑动变阻器接入电路的电阻变小，电路的总电阻变小；

根据I＝可知，电路中的电流变大，即电流表的示数变大；

根据U＝IR可知，R1两端的电压变大，根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变小，即电压表的示数变小，故D正确。

故选：D。

三、实验探究题（每图2分，每空2分共计22分）

20．【解答】解：

（1）由图知，温度计的玻璃泡接触了烧杯的底部，会导致测量结果偏高；

（2）A俯视，错误，C仰视错误，B视线与液柱的上表面相平，正确；

温度计的分度值是1℃，此时是零上，液柱上表面对准了90℃上面第5个小格处，读作95℃；

（3）实验中，由于酒精灯火焰的温度较高，所以热由酒精灯火焰传递给石棉网、烧杯底，然后传递给水，是通过热传递方式增加水的内能的；

要缩短加热时间，可适当提高水的初温或适当减少水量。

故答案为：（1）碰到了烧杯底；（2）B；95；（3）热传递；提高水的初温（或适当减少水量）。

21．【解答】解：（1）滑片P向B端滑动时，滑动变阻器接入电路的电阻变大即远离下接线柱，故接左下接线柱，如下图所示：

（2）闭合开关后，发现电流表无示数，说明电路可能断路；电压表示数为2.8V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电阻断路了，此时电压表串联在电路中测电源电压；

（3）图中电流表的量程为0﹣0.6A，分度值为0.02A，示数为0.12A；根据串联电路的分压作用，若要增大电阻两端的电压，应减小滑动变阻器的电阻，从而减小滑动变阻器分得的电压，滑片P向A端移动；

（4）据图象可得出“电流与电压关系”的结论是：电阻一定时，导体中的电流与其两端的电压成正比。

由图象知，当电压为0.5V时电流为0.1A，

则定值电阻的阻值为：R＝＝＝5Ω。

故答案为：（1）见上图；（2）电阻断路；（3）0.12；A；（4）电阻一定时，导体中的电流与其两端的电压成正比；5。

四、计算题（每题6分，共计18分）

22．【解答】解：

（1）水吸收的热量：

Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.72×105J

（2）由题知，Q放＝＝＝1.68×106J，

由Q放＝Vq可得需要燃烧的天然气：

V＝＝＝2.1×10﹣2m3。

答：（1）水需要吸收热量6.72×105J；

（2）烧开这壶水，需要燃烧2.1×10﹣2m3的天然气。

23．【解答】解：由图可知：电源电压为6V．R1、R2串联，电压表V1测量的是电阻R1两端的电压，为4V；电压表V2测量的是电阻R2两端的电压，电流表A测量总电流，

（1）由串联电路的电压规律可知：

U2＝U﹣U1＝6V﹣4V＝2V；

即电压表V2的示数为2V。

（2）由I＝得：

R1＝＝＝10Ω，

R2＝＝＝5Ω。

答：（1）电压表V2的示数为2V；

（2 ）R1、R2的阻值分别为10Ω、5Ω。

24．【解答】解：（1）由图可知，该电路为R1和R2的并联电路，电流表A测干路电流，电流表A1测通过R1的电流，

并联电路中各个支路两端的电压等于电源电压；

由欧姆定律可知通过R1的电流为：I1＝＝＝0.3A；

（2）已知电流表A的示数为0.5A，即干路电流为I＝0.5A，

由并联电路的电流特点可知通过R2的电流为：I2＝I﹣I1＝0.5A﹣0.3A＝0.2A，

则滑动变阻器R2连入电路的阻值为：R2＝＝＝30Ω。

答：（1）电流表A1的示数为0.3A；

（2）滑动变阻器R2连入电路的阻值为30Ω。
