安徽省宿州市泗县2019-2020学年九年级上学期期末物理试题

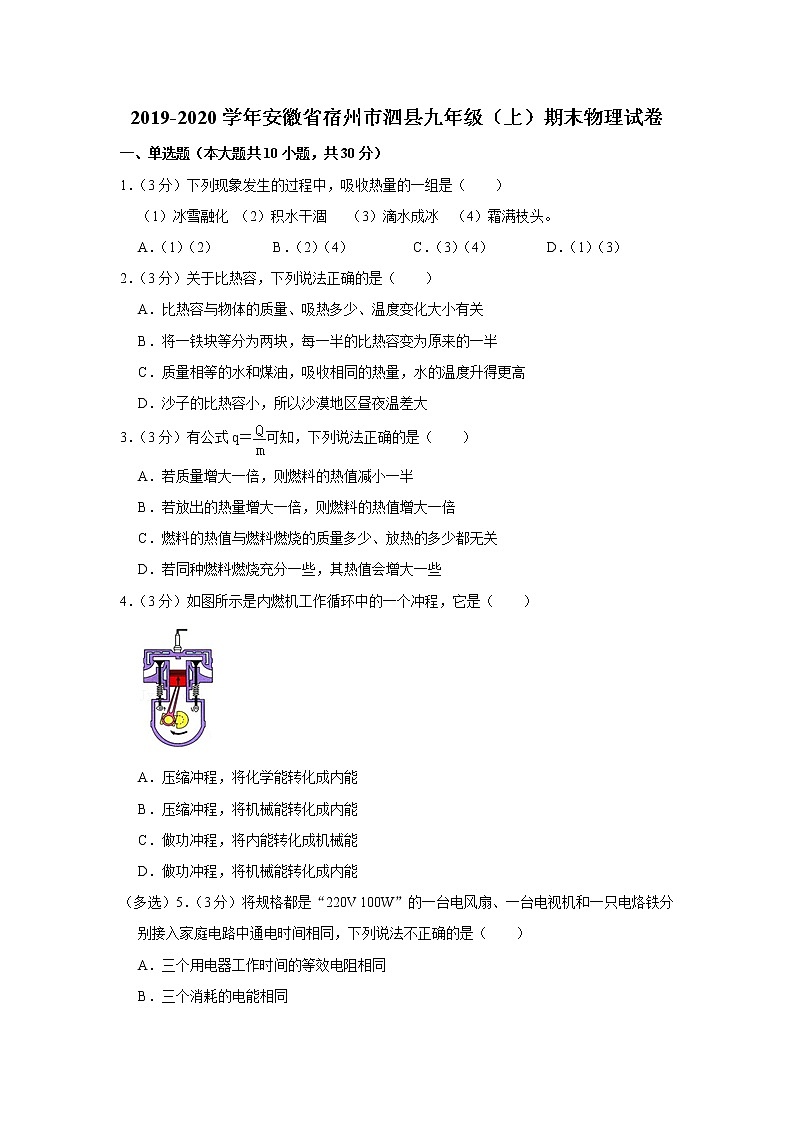

2019-2020学年安徽省宿州市泗县九年级（上）期末物理试卷

一、单选题（本大题共10小题，共30分）

1．（3分）下列现象发生的过程中，吸收热量的一组是（　　）

（1）冰雪融化 （2）积水干涸   （3）滴水成冰  （4）霜满枝头。

A．（1）（2） B．（2）（4） C．（3）（4） D．（1）（3）

2．（3分）关于比热容，下列说法正确的是（　　）

A．比热容与物体的质量、吸热多少、温度变化大小有关

B．将一铁块等分为两块，每一半的比热容变为原来的一半

C．质量相等的水和煤油，吸收相同的热量，水的温度升得更高

D．沙子的比热容小，所以沙漠地区昼夜温差大

3．（3分）有公式q＝可知，下列说法正确的是（　　）

A．若质量增大一倍，则燃料的热值减小一半

B．若放出的热量增大一倍，则燃料的热值增大一倍

C．燃料的热值与燃料燃烧的质量多少、放热的多少都无关

D．若同种燃料燃烧充分一些，其热值会增大一些

4．（3分）如图所示是内燃机工作循环中的一个冲程，它是（　　）

A．压缩冲程，将化学能转化成内能

B．压缩冲程，将机械能转化成内能

C．做功冲程，将内能转化成机械能

D．做功冲程，将机械能转化成内能

（多选）5．（3分）将规格都是“220V 100W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中通电时间相同，下列说法不正确的是（　　）

A．三个用电器工作时间的等效电阻相同

B．三个消耗的电能相同

C．三个用电器工作时的电流相同

D．三个用电器产生的热量一样多

6．（3分）在下图中，a表示垂直于纸面的一根导体的横截面，导体是闭合电路中的一部分，它在磁场中按如图所示的方向运动，其中不能产生感应电流的是（　　）

A． B． C． D．

7．（3分）如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法不正确的是（　　）

A．电源电压是9V

B．定值电阻R的阻值是6Ω

C．滑动变阻器的阻值范围是0～18Ω

D．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V

8．（3分）将L1“2.5V0.3A”和L2“3.8V0.3A”的小灯泡串联，接在3V的电源上，下列说法正确的是（　　）

A．一样亮 B．L1比L2亮 C．L1比L2暗 D．无法判断

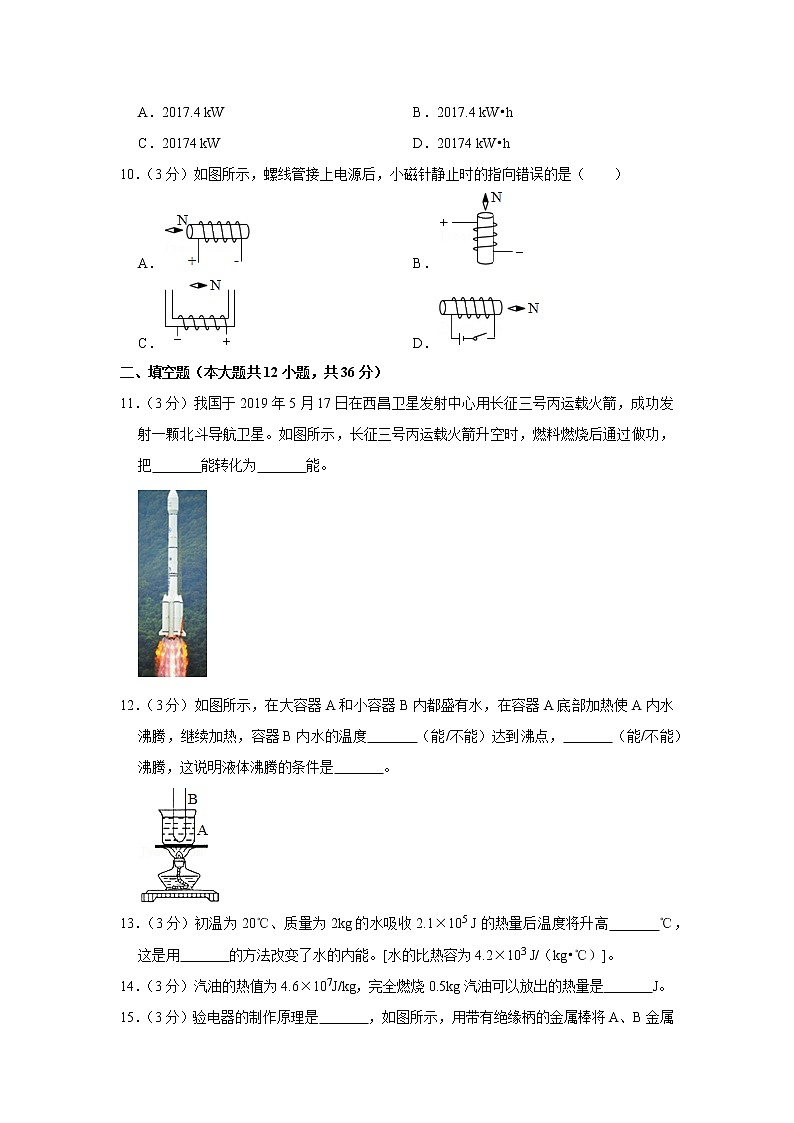

9．（3分）如图所示，家用电能表的读数是（　　）

A．2017.4 kW B．2017.4 kW•h

C．20174 kW D．20174 kW•h

10．（3分）如图所示，螺线管接上电源后，小磁针静止时的指向错误的是（　　）

A． B．

C． D．

二、填空题（本大题共12小题，共36分）

11．（3分）我国于2019年5月17日在西昌卫星发射中心用长征三号丙运载火箭，成功发射一颗北斗导航卫星。如图所示，长征三号丙运载火箭升空时，燃料燃烧后通过做功，把　   　能转化为　   　能。

12．（3分）如图所示，在大容器A和小容器B内都盛有水，在容器A底部加热使A内水沸腾，继续加热，容器B内水的温度　   　（能/不能）达到沸点，　   　（能/不能）沸腾，这说明液体沸腾的条件是　   　。

13．（3分）初温为20℃、质量为2kg的水吸收2.1×105 J的热量后温度将升高　   　℃，这是用　   　的方法改变了水的内能。[水的比热容为4.2×103 J/（kg•℃）]。

14．（3分）汽油的热值为4.6×107J/kg，完全燃烧0.5kg汽油可以放出的热量是　   　J。

15．（3分）验电器的制作原理是　   　，如图所示，用带有绝缘柄的金属棒将A、B金属球连接起来时，两金属指针偏转的角度都减小，这说明A、B所带的电荷种类　   　（填“相同”或“不同”）。

16．（3分）如图所示的电路，若要闭合开关S后L1和L2两灯并联，则a表是　   　表，b表是　   　表。

17．（3分）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为　   　V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为　   　V。

18．（3分）如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为　   　A，通过L2的电流为　   　A。

19．（3分）电阻R1、R2串联，电源电压是10V，R1两端电压为8V，R1为10Ω，则R1中的电流等于　   　A，R2等于　   　Ω。

20．（3分）测电笔可辨别火线和零线。如图所示，闭合后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是　   　。

21．（3分）电动机在生活中已得到广泛应用，主要是利用电动机在工作时将电能转化为　   　；在探究感应电流产生的实验中，要改变感应电流的方向，可以改变导体切割磁感线的运动方向或　   　方向。

22．（3分）在“测量小灯泡电功率”的实验中，电源电压恒定为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，所提供的滑动变阻器的规格有“50Ω1A”和“10Ω1.5A”两种。

（1）请用笔画线代替导线将甲图中未完成的实物电路连接完整（要求滑片向右移动时灯泡变暗）；

（2）实验中选用滑动变阻器的规格应该是　   　；

（3）连接电路后闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，则电路中发生的故障可能是小灯泡　   　（选填“断路”或“短路”）

（4）排除故障后，继续进行实验：闭合开关后，移动滑片P使灯泡L正常发光，判断是否正常发光的依据是　   　，此时电流表的示数如图乙所示，则小灯泡的额定电功率是　   　W。

三、计算题（本大题共2小题，共20分）

23．（10分）如图是某同学家中的电能表，现用它测量一只灯泡的实际功率。他关掉其他电器只让该灯泡工作，电能表转盘转过30转用时10min，这段时间灯泡消耗的电能是多少焦耳？，灯泡的实际功率是多少瓦？

24．（10分）小明家新安装了如图甲所示是一种速热水龙头，图乙是它的电路简图。旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制流出的水为冷水、温水或热水。已知R1、R2是电热丝，其部分参数可参照铭牌所示，试回答或求解下列问题：

（1）计算出R1和R2的电阻值；

（2）出热水时速热水龙头1min内能将1.5kg的水从10℃加热到35℃，求水吸收的热量和此速热水龙头的加热效率（效率的结果保留两位有效数字，水的比热容为4.2×103J/（kg•℃））。

四、实验探究题（本大题共1小题，共14分）

25．（14分）小强同学对串联电路电压规律进行了探究。

【猜想与假设】串联电路总电压等于各用电器两端的电压之和。

【设计与进行实验】

（1）按图所示的电路图连接电路；

（2）闭合开关，用电压表测出L1两端的电压；

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，测出L2两端的电压；

（4）测出AC间的电压，得出结论。

【交流与评估】

（1）在拆接电路时，开关必须　   　。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1　   　或L2　   　。

（3）小强用上面的方法能否测出L2两端的电压？　   　（选填“能”与“不能”）；理由是　   　。

（4）方法改进后，小强测出AB、BC、AC间的电压记录在下面表格中，分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

小强得出的实验结论　   　（选填“合理”或“不合理”）。你认为小强在设计方案上存在的明显不足是　   　，你的改进方法是　   　。

2019-2020学年安徽省宿州市泗县九年级（上）期末物理试卷

参考答案与试题解析

一、单选题（本大题共10小题，共30分）

1．【解答】解：

①冰雪融化由固态变成液态，是熔化现象，需要吸热；

②积水干枯是由液体变为气态，是汽化现象，需要吸热；

③滴水成冰是由液体变为固态，是凝固现象，需要放热；

④霜满枝头是由气态变为固态，属于凝华现象，需要放热。

吸收热量的一组是：①②。

故选：A。

2．【解答】解：A、比热容是物质的一种特性，与物体的质量、吸热多少、温度变化大小无关。故A错误；

B、将一铁块等分为两块，每一半的比热容与原来铁块的比热容相同。故B错误；

C、因为水的比热容大于煤油的比热容，利用△t＝可知在质量相等的水和煤油，吸收相同的热量，水温度升得低。故C错误；

D、沙的比热容较小，吸收或放出相同的热量，温度变化大，所以沙漠地区昼夜温差较大。故D正确。

故选：D。

3．【解答】解：热值是燃料本身的一种特性，它与质量、放热多少、是否燃烧、是否完全燃烧无关，故C正确。

故选：C。

4．【解答】解：图中的气门关闭，活塞上行，汽缸容积变小，这是压缩冲程的特点；

在压缩冲程中，能量转化关系是气体的机械能转化为内能；

故选：B。

5．【解答】解：

A、三个用电器规格相同，由电风扇、电视机工作时其电能不只是转化为内能，还会转化为机械能或光能和声能等能量，所以其电阻是不相同的，故A错误；

B、三个电器都在额定电压下工作，实际功率相同都是100W，相同时间内电流通过三个电器做的功以及消耗的电能一样多，故B正确；

C、根据公式I＝可知，功率相同，电压相同，通过的电流也相同，故C正确；

D、电风扇工作时，电能转化成内能和机械能；电视机工作时，电能转化成内能和光和声；电烙铁工作时，电能全部转化成内能；电器转化成的内能越大，产生的热量越多，因此相同时间内，电烙铁产生的热量最多，故D错误。

故选：AD。

6．【解答】解：题中磁感线都是沿着竖直方向的，A、B、D三图中，导体运动的方向都能够切割到磁感线，都能够产生感应电流，只有C图中导体沿着竖直方向，它运动的方向和磁感线的方向一致，没有切割磁感线，不能产生感应电流。

故选：C。

7．【解答】解：

ABC、当滑片P位于a端时，电路为R的简单电路，电压表测电源的电压，电流表测电路中的电流，

此时电路中的电流最大，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V，故A正确；

由I＝可得，定值电阻R的阻值：

R＝＝＝6Ω，故B正确；

当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，

由图象可知，电路中的最小电流I′＝0.5A，

则电路中的总电阻：

R总＝＝＝18Ω，

因串联电路中总电阻等于各分电阻之和，

所以，滑动变阻器的最大阻值：

R滑大＝R总﹣R＝18Ω﹣6Ω＝12Ω，

所以滑动变阻器的阻值范围是0～12Ω，故C错误；

D、当定值电阻R出现接触不良时，则串联电路断路，电流表示数为0，电压表串联在电路中，相当于测量电源电压，其示数为9V，故D正确。

故选：C。

8．【解答】解：因为两灯泡的额定电流相等，由R＝可知，R1＜R2；

又因为串联电路电流相等，所以由P＝I2R可知，P1＜P2，所以L1比L2暗。

故选：C。

9．【解答】解：电能表的最后一位是小数，可以看出电能表的示数为2017.4，单位是kW•h，故电能表的读数为2017.4kW•h。

故选：B。

10．【解答】解：

A、由图电流从左侧流入，右侧流出，由安培定则可知左端为通电螺线管的S极，由异名磁极相吸可知小磁针右侧为N极，故A正确；

B、由图电流从上端流入，下端流出，由安培定则可知上端为通电螺线管的S极，由异名磁极相吸可知小磁针下端为N极，故B错误；

C、由图电流从右侧流入，左侧流出，由安培定则可知左端为通电螺线管的N极，由异名磁极相吸可知小磁针右侧为S极，故C正确；

D、由图电流从左侧流入，右侧流出，由安培定则可知右端为通电螺线管的N极，由异名磁极相吸可知小磁针左侧为S极，故D正确。

故选：B。

二、填空题（本大题共12小题，共36分）

11．【解答】解：燃料燃烧时化学能转化为内能，燃料燃烧后通过做功，使火箭升空，将内能转化为机械能。

故答案为：内；机械。

12．【解答】解：容器A中水沸腾，说明容器A内的水达到了沸点且可以从火焰上吸收热量；

当容器B中的水没有达到沸点前，从容器A内的水中吸收热量温度升高，当容器B中的水温度升高达到沸点后，和容器A中水的温度相同，就不能从容器A内的水中吸收到热量，容器B中的水虽然达到了沸点，但不能吸热，所以是不会沸腾的，说明液体沸腾的条件是：温度达到沸点且继续吸热。

故答案为：能；不能；温度达到沸点且继续吸热。

13．【解答】解：

（1）由Q吸＝cm△t可得，吸热后水升高到的温度：

△t＝＝＝25℃。

（2）此过程中，水吸收了热量，使水的内能增加、温度升高，是通过热传递的方式改变内能的。

故答案为：25；热传递。

14．【解答】解：汽油完全燃烧放出的热量：

Q放＝mq＝0.5kg×4.6×107J/kg＝2.3×107J。

故答案为：2.3×107。

15．【解答】解：验电器是利用同种电荷相互排斥的原理制成的；

用带有绝缘柄的金属棒将A、B金属球连接起来时，两金属指针偏转的角度都减小，说明发生了电荷的中和现象，所以A、B带异种电荷，即A、B所带的电荷种类不同。

故答案为：同种电荷相互排斥；不同。

16．【解答】解：要使L1和L2小灯泡并联，则电流必须分两路分别流入灯泡，所以a必须是相当于导线的电流表，b是相当于开路的电压表。

故答案为：电流；电压。

17．【解答】解：

一节干电池的电压为1.5V，所以四节新干电池组成电源的电压U＝4×1.5V＝6V。

由电路图可知，当开关断开时，电压表L1串联在电源两端，所以此时电压表示数为6V；

由电路图可知，开关闭合后，两灯泡串联，电压表测L2两端的电压，即U2＝2V；

串联电路的总电压等于各电阻两端的电压之和可知：

L1两端的电压U1＝U﹣U2＝6V﹣2V＝4V。

故答案为：6；4。

18．【解答】解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；

故通过灯L3的电流 I3＝IA3＝0.3A，

根据并联电路电流规律可知：

通过灯L2的电流I2＝IA2﹣IA3＝0.8A﹣0.3A＝0.5A，

通过灯L1的电流I1＝IA1﹣IA2＝1.2A﹣0.8A＝0.4A。

故答案为：0.4；0.5；

19．【解答】解：（1）通过R1的电流：

I1＝＝＝0.8A；

（2）由于串联电路的总电压等于各电阻两端的电压之和，则：

U2＝U﹣U1＝10V﹣8V＝2V；

由于串联电路的电流处处相等，则I2＝I1＝0.8A；

根据欧姆定律可得：

R2＝＝＝2.5Ω。

故答案为：0.8；2.5。

20．【解答】解：b、c、d点能使试电笔发光，说明b、c、d点通过导线都与火线相连通，没有出现开路现象，a点不发光，说明a点没有通过b点与火线相连通，出现开路现象，即ab两点间发生断路。

故答案为：ab两点间发生断路。

21．【解答】解：电动机工作时，将电能转化为机械能；

闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象称为电磁感应现象；如要改变感应电流的方向，可以改变切割磁感线的运动方向或磁场方向。

故答案为：机械能；磁场。

22．【解答】解：（1）灯泡额定电压为2.5V，正常发光时的电流为：I＝＝＝0.25A，电流表选择0～0.6A量程；电流表与小灯泡串联，电压表与小灯泡并联；

滑动变阻器已接左下端接线柱，再连接上端任意一个接线柱即可；滑动变阻器串联在电路中。如图：

（2）通过计算可知，灯泡正常发光电路中电流约为：I＝0.25A，

此时变阻器两端电压：U变＝U﹣UL＝6V﹣2.5V＝3.5V，

变阻器连入阻值R＝＝＝14Ω，

故应选“50Ω 1A”的滑动变阻器；

（3）接电路后闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，则电路中发生的故障可能是小灯泡短路。

（4）电压表测灯泡电压，灯泡正常工作时，电压表示数为灯泡的额定电压2.5V。

电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.24A，

P＝UI＝2.5V×0.24A＝0.6W。

 故答案为：

（1）见上图；（2）50Ω  1A；（3）短路；（4）电压表示数为2.5V；0.6。

三、计算题（本大题共2小题，共20分）

23．【解答】解：

因为“3000revs/kW•h”每消耗1kW•h的电能，电能表转盘转3000圈，

所以电能表的转盘转过30圈消耗的电能为：

W＝kW•h＝0.01kW•h＝0.01×3.6×106J＝3.6×104J；

又因为t＝10min＝600s，

所以灯泡的实际功率为：

P＝＝＝60W。

答：这段时间灯泡消耗的电能是3.6×104J，灯泡的实际功率是60W。

24．【解答】解（1）由电路图可知，当扇形开关S旋到2位置时，只有R1接入电路，电路电阻较大，

根据P＝可知，电路功率较小，水龙头处于温水挡，

由I＝得，电阻R1的阻值：

R1＝＝＝44Ω；

当扇形开关S旋到3位置时，电热丝R1和R2并联，

根据P＝可知，电路功率较大，水龙头处于热水挡，

根据并联电路电流规律可知，通过电阻R2的电流：

 I2＝I﹣I1＝15A﹣5A＝10A，

则电阻R2的阻值：

R2＝＝＝22Ω。

（2）水吸收的热量：

Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×1.5kg×（35℃﹣10℃）＝1.575×105J。

加热时间t＝1min＝60s，

电流做功：W＝UIt＝220×15A×60s＝1.98×105J，

则此速热水龙头的加热效率：

η＝×100%＝×100%≈80%。

答：（1）R1和R2的电阻值分别为44Ω和22Ω；

（2）水吸收的热量为5.25×104J；此速热水龙头的加热效率约为80%。

四、实验探究题（本大题共1小题，共14分）

25．【解答】解：

（1）拆接电路时，为防止在拆接电路过程中出现短路现象而损坏电源和电流表，应将开关处于断开状态；

（2）因为闭合开关，发现电压表示数为零，若L1短路，电压表也被短路，电压表无示数；

若L2断路，整个电路断路，电压表也无示数；

（3）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；

（4）小强得出实验结论不合理；

此实验在设计方案上存在的不足之处：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律；

改进方法：改用不同规格的灯泡再测几次，然后再得出结论。

故答案为：（1）断开；（2）短路；断路；（3）不能；电压表正负接线柱接反了；（4）不合理；只测量了一次，结论具有偶然性；改用不同规格的灯泡再测几次。
