安徽省合肥市蜀山五十中新校2021-2022学年九年级上学期期中物理试题

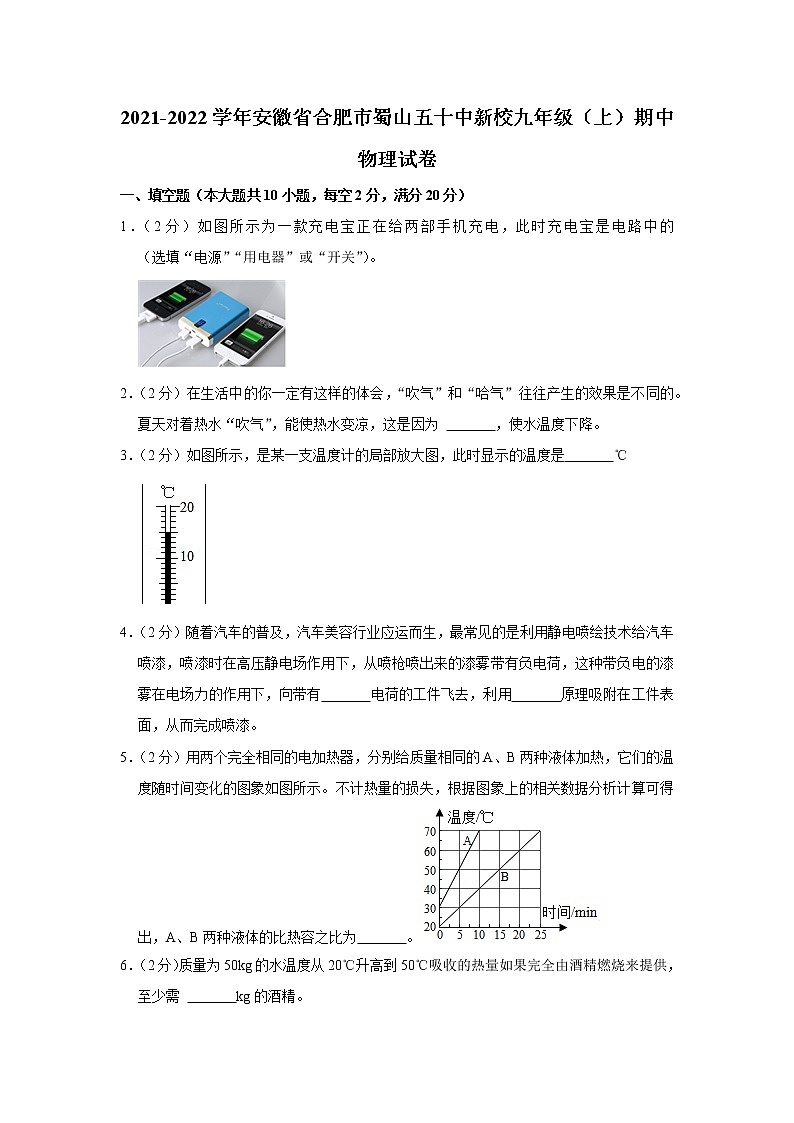

2021-2022学年安徽省合肥市蜀山五十中新校九年级（上）期中物理试卷

一、填空题（本大题共10小题，每空2分，满分20分）

1．（2分）如图所示为一款充电宝正在给两部手机充电，此时充电宝是电路中的 　   　（选填“电源”“用电器”或“开关”）。

2．（2分）在生活中的你一定有这样的体会，“吹气”和“哈气”往往产生的效果是不同的。夏天对着热水“吹气”，能使热水变凉，这是因为 　   　，使水温度下降。

3．（2分）如图所示，是某一支温度计的局部放大图，此时显示的温度是　   　℃

4．（2分）随着汽车的普及，汽车美容行业应运而生，最常见的是利用静电喷绘技术给汽车喷漆，喷漆时在高压静电场作用下，从喷枪喷出来的漆雾带有负电荷，这种带负电的漆雾在电场力的作用下，向带有　   　电荷的工件飞去，利用　   　原理吸附在工件表面，从而完成喷漆。

5．（2分）用两个完全相同的电加热器，分别给质量相同的A、B两种液体加热，它们的温度随时间变化的图象如图所示。不计热量的损失，根据图象上的相关数据分析计算可得出，A、B两种液体的比热容之比为　   　。

6．（2分）质量为50kg的水温度从20℃升高到50℃吸收的热量如果完全由酒精燃烧来提供，至少需 　   　kg的酒精。

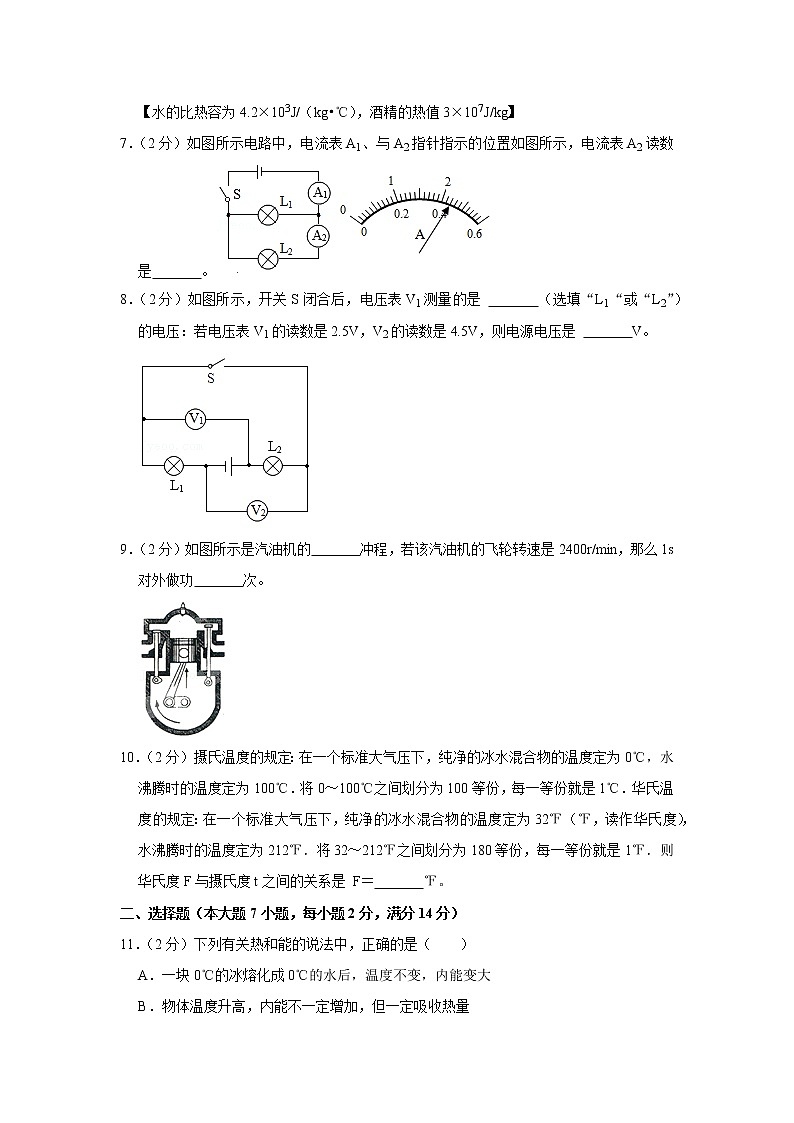

【水的比热容为4.2×103J/（kg•℃），酒精的热值3×107J/kg】

7．（2分）如图所示电路中，电流表A1、与A2指针指示的位置如图所示，电流表A2读数是　   　。

8．（2分）如图所示，开关S闭合后，电压表V1测量的是 　   　（选填“L1“或“L2”）的电压：若电压表V1的读数是2.5V，V2的读数是4.5V，则电源电压是 　   　V。

9．（2分）如图所示是汽油机的　   　冲程，若该汽油机的飞轮转速是2400r/min，那么1s对外做功　   　次。

10．（2分）摄氏温度的规定：在一个标准大气压下，纯净的冰水混合物的温度定为0℃，水沸腾时的温度定为100℃．将0～100℃之间划分为100等份，每一等份就是1℃．华氏温度的规定：在一个标准大气压下，纯净的冰水混合物的温度定为32℉（℉，读作华氏度），水沸腾时的温度定为212℉．将32～212℉之间划分为180等份，每一等份就是1℉．则华氏度F与摄氏度t之间的关系是 F＝　   　℉。

二、选择题（本大题7小题，每小题2分，满分14分）

11．（2分）下列有关热和能的说法中，正确的是（　　）

A．一块0℃的冰熔化成0℃的水后，温度不变，内能变大

B．物体温度升高，内能不一定增加，但一定吸收热量

C．子弹击中一块木板后温度升高，子弹的内能增大，机械能增大

D．发生热传递时，温度总是从高温物体传递给低温物体

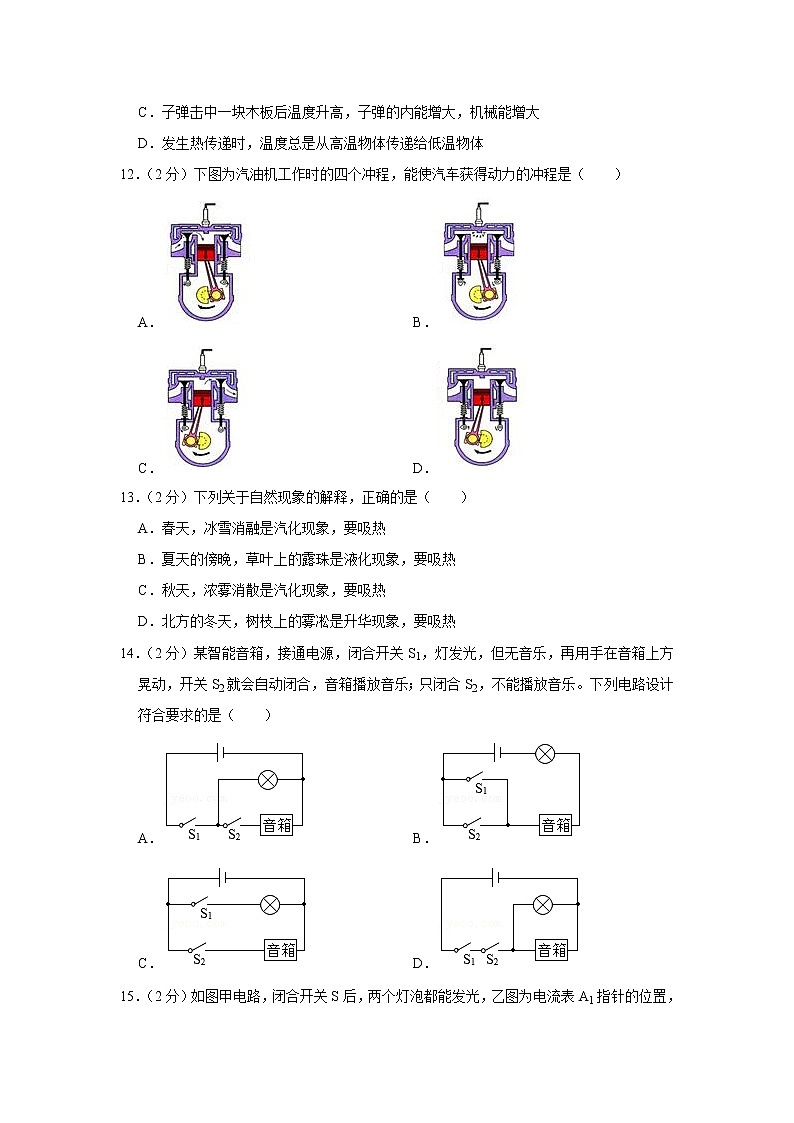

12．（2分）下图为汽油机工作时的四个冲程，能使汽车获得动力的冲程是（　　）

A． B．

C． D．

13．（2分）下列关于自然现象的解释，正确的是（　　）

A．春天，冰雪消融是汽化现象，要吸热

B．夏天的傍晚，草叶上的露珠是液化现象，要吸热

C．秋天，浓雾消散是汽化现象，要吸热

D．北方的冬天，树枝上的雾凇是升华现象，要吸热

14．（2分）某智能音箱，接通电源，闭合开关S1，灯发光，但无音乐，再用手在音箱上方晃动，开关S2就会自动闭合，音箱播放音乐；只闭合S2，不能播放音乐。下列电路设计符合要求的是（　　）

A． B．

C． D．

15．（2分）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）

A．灯泡L1和L2并联

B．电流表A1的读数是0.3A

C．电流表A1一定连接“﹣、3”接线柱

D．通过灯L1的电流为0.9A

16．（2分）如图所示，闭合开关S时，电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（　　）

A．灯L1 断路 B．灯L2断路

C．开关S接触不良 D．灯L2短路

17．（2分）北京国际汽车展览会于4月21～25日在北京中国国际展览中心新、老展馆同时拉开大幕。某人为了测试汽车发动机的效率，开车以60km/h的平均速度行驶了120km，用去汽油25L，已知汽油的密度为0.7×103kg/m3，热值为4.6×107J/kg，发动机的功率为32kW，则该汽车发动机的效率为（　　）

A．28.6% B．36.5% C．23.6% D．38%

三、实验探究题（本大题3小题，每空2分，满分16分）

18．（4分）某同学在“探究冰熔化时温度的变化规律”的实验中：

（1）实验时，应该选择颗粒 　   　（选填“较大”或“较小”）的冰粒进行实验。

（2）小明根据实验数据作出冰加热时温度随时间变化的图象如图乙所示，分析图象可知，其熔化过程的特点是 　   　。

19．（6分）利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”，操作如下：

（1）在两烧杯中分别装入初温和 　   　相同的沙子和水。

（2）用完全相同的酒精灯加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，并根据实验数据绘制成温度与时间的关系图象如图乙所示。根据图像可知，加热相同时间，吸收的热量较多的是 　   　（选填“水”、“沙子”或“一样多”）。

（3）请对以上实验装置作出一项改进，你的改进措施是 　   　。

20．（6分）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：

（1）实验中，小明应该选择两个规格 　   　（选填“相同”或“不相同”）的小灯泡。

（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。

（3）小明在连接电路时，开关应处于 　   　（选填“闭合”或“断开”）状态。

（4）他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝　   　A、I＝　   　A。小明由此数据立即得出并联电路中干路电流和各支路电流的关系是 　   　（写关系式即可）。但是同组的小飞却认为小明的做法是不科学的，他的理由是 　   　。

四、计算题（第21小题5分，第22小题7分，第23小题8分，共20分）

21．（5分）如图所示，闭合开关S，如果A1示数为0.5A，A2示数为0.4A，A3示数为0.7A，则通过灯L1、L2、L3的电流为多少A？

22．（7分）某汽车在一段平直的公路上匀速行驶，汽车以50km/h的速度匀速直线行驶了0.6h。汽车所受的阻力与速度的图象如图所示。且行驶过程中消耗了12.5×10﹣3m3燃油（假设燃油完全燃烧）。若燃油的密度ρ＝0.8×103kg/m3，热值q＝4×107J/kg，求：

（1）汽车牵引力所做的功；

（2）燃油放出的总热量Q是多少？

（3）汽车的热机效率。

23．（8分）如图所示的电路中，电源电压不变，当开关S闭合时，V1的示数为9V；当开关S断开时，V1的示数为5V，V2的示数为7V，则：

（1）电源电压为多少？

（2）S断开时，R1的电压为多少？

2021-2022学年安徽省合肥市蜀山五十中新校九年级（上）期中物理试卷

参考答案与试题解析

一、填空题（本大题共10小题，每空2分，满分20分）

1．【解答】解：充电宝正在给两部手机充电，此时充电宝提供电能，所以充电宝是电源；手机消耗电能，所以手机是用电器。

故答案为：电源。

2．【解答】解：“吹气”能加快热水上方的空气流动速度，从而加快开水的蒸发，而开水蒸发会吸热，所以能使热水的温度降低。

故答案为：蒸发吸热。

3．【解答】解：

由图可知，温度计10℃﹣20℃中间有10个格，则1个格表示1℃，图中液面在10℃以上第5个小格，所以温度计示数为15℃。

故答案为：15。

4．【解答】解：利用静电喷绘技术给汽车喷漆时，被雾化的涂料微粒通过枪口的极针或喷盘、喷杯的边缘时，因接触而带负电荷，这种带负电的漆雾在电场力的作用下，根据异种电荷相互吸引的原理，向带有正电荷的工件飞去，从而完成喷漆。

故答案为：正；异种电荷相互吸引。

5．【解答】解：A、B两种液体的质量之比：mA：mB＝1：1，

由图象可知，加热相同的时间，吸收相同的热量，即QA：QB＝1：1，

加热10min时，△tA＝70℃﹣30℃＝40℃，△tB＝40℃﹣20℃＝20℃；

由Q＝cm△t得，

A、B两种液体的比热容之比：cA：cB＝：＝：＝1：2。

故答案为：1：2。

6．【解答】解：（1）水吸收的热量为：

Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×50kg×（50℃﹣20℃）＝6.3×106J；

（2）由题意可知，酒精完全燃烧放出的热量为：Q放＝Q吸＝6.3×106J，

由Q放＝mq可得完全燃烧酒精的质量：m′＝＝＝0.21kg。

故答案为：0.21。

7．【解答】解：由图可知：灯L1与灯L2并联，电流表A1测干路电流，电流表A2测L2电流。

因为并联电路中干路电流等于各支路电流之和，所以电流表A1的示数应大于电流表A2的示数；

由于两电流表指针位置相同，则它们的量程不同，则电流表A1的量程是0～3A；

电流表A2量程是0～0.6A，分度值是0.02A，电流表示数IA2＝0.44A。

故答案为：0.44A。

8．【解答】解：（1）电路的等效电路图如下图所示：

故电压表V1测灯泡L2两端的电压，电压表V2测L1两端的电压；

（2）根据串联电路的总电压等于各分电阻两端的电压之和可知：

电源的电压U＝U1+U2＝4.5V+2.5V＝7V。

故答案为：L2；7。

9．【解答】解：

（1）由题中示意图可知：两气门关闭、活塞上移，是压缩冲程；

（2）汽油机的转速为2400r/min，说明1s内汽油机曲轴的转动次数等于40．一个工作循环中，曲轴转动两周，对外做功一次，1s内曲轴转动40次，对外做功20次。

故答案为：压缩；20。

10．【解答】解：

因为华氏温标规定：1标准大气压下沸水的温度为212华氏度，冰水混合物的温度是32华氏度，中间分为180等分，每一等分代表1华氏度；

所以摄氏温差100度等同华氏温差180度；

即1℃＝华氏度＝1.8华氏度；

又知：华氏温度起点为32华氏度等于摄氏温度的0度；

所以，华氏温度与摄氏温度之间的关系为：F＝1.8t+32。

故答案为：1.8t+32。

二、选择题（本大题7小题，每小题2分，满分14分）

11．【解答】解：A、一块0℃的冰熔化成0℃的水，属于晶体的熔化过程，该过程吸收热量，温度不变，内能增加，故A正确；

B、物体温度升高，内能一定增加，可能吸收热量也可能是外界对物体做功，故B错误；

C、子弹击中一块木板后，子弹和木块的温度都升高，此时消耗了子弹的机械能，转化为子弹和木块的内能，子弹和木板的内能都增大，子弹机械能减小，故C错误；

D、热传递的条件是两个物体之间存在温度差，热量从高温物体传给低温物体，而不是温度的传递，故D错误：

故选：A。

12．【解答】解：使汽车获得动力的冲程是做功冲程，这一冲程中，将内能转化为机械能。

A、进气门开启，气体流入汽缸，是吸气冲程，故A不符合题意；

B、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，故B符合题意；

C、排气门开启，气体流出汽缸，是排气冲程，故C不符合题意；

D、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，故D不符合题意。

故选：B。

13．【解答】解：A、春天，冰雪消融是属于熔化现象，故A错误；

B、夏天的傍晚，草叶上的露珠是空气中水蒸气遇冷液化化形成的，故B错误；

C、秋天，大雾消散是小水滴汽化后，形成水蒸气散在空气中，是汽化现象，汽化吸热，故C正确；

D、北方的冬天，树枝上的雾凇是凝华形成的，凝华放热，故D错误；

故选：C。

14．【解答】解：根据题意可知，接通电源，闭合开关S1，灯发光，但无音乐，再用手在音箱上方晃动，开关S2就会自动闭合，音箱播放音乐，这个说明灯能独立工作，而音箱不能独立工作，所以音箱和灯泡并联在电路中；只闭合S2，不能播放音乐，所以S2在支路中控制音箱，开关S1在干路中控制整个电路，故A正确。

故选：A。

15．【解答】解：

（1）由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流，故A正确；

（2）因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，由图乙知，电流表A1应选择0～3A的量程，连接“﹣、3”接线柱，A1读数为1.5A，故B错误，C正确；

则通过L1的电流I1＝I﹣I2＝1.5A﹣0.6A＝0.9A，故D正确。

故选：B。

16．【解答】解：用一段导线的两端接触a、b两点时，两灯都不亮；说明断路位置在L1处之外的电路中。

接触b、c两点时，实际是把灯泡L2短路，两灯都不亮；说明断路位置在L2处之外的电路中。

接触c、d两点时，实际是把开关短路，两灯都亮；说明电源正极→接触c、d两点之间的导线→灯泡L2→L1→电源负极之间是导通的；所以断路位置在c、d两点之间的电路中出现开路。

由上分析可得：开关S接触不良，出现了断路。

故选：C。

17．【解答】解：已知汽车速度v＝60km，行驶的路程为s＝120km，

汽车行驶的时间为：t＝＝＝2h＝7200s，

汽车做的有用功为：W＝Pt＝32×103W×7200s＝2.304×108J，

消耗汽油的体积为：V＝25L＝0.025m3，

消耗汽油的质量为：m＝ρV＝0.7×103kg/m3×0.025m3＝17.5kg，

汽油完全燃烧放出的热量为：Q放＝qm＝4.6×107J/kg×17.5kg＝8.05×108J，

则该汽车发动机的效率为：η＝＝≈28.6%，故A正确。

故选：A。

三、实验探究题（本大题3小题，每空2分，满分16分）

18．【解答】解：（1）为了实验过程中，冰块能均匀受热，实验时应该选用较小的冰块进行实验；

（2）由图乙可知，冰块在熔化过程中，继续加热，冰的温度保持不变，所以可得到其熔化过程的特点是继续吸热，温度保持不变。

故答案为：（1）较小；（2）温度保持不变。

19．【解答】解：（1）为了研究水与沙子比热容的大小，实验时，要控制水与沙子的初始温度、质量相等；

（2）分析表中数据可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是沙子；加热时间相同，则吸收的热量是相同的；

（3）在加热的过程中，存在热量的散失，为了使物体吸热更快一些，可以把烧杯换成金属的易拉罐，应为易拉罐的导热能力更强一些。

故答案为：（1）质量；（2）沙子；一样多；（3）将两个烧杯换成两个相同的易拉罐。

20．【解答】解：（1）为避免实验的偶然性，要选择两个不同规格的灯泡多次实验；

（2）该电路为并联电路，电流表测量灯泡L1的电流，开关控制整个电路，实物图如图所示：

；

（3）为保护电路安全，连接电路时，开关应断开；

（4）因干路电流等于各支路电流之和，所以干路电流大于支路电流，在图丙中，因指针偏转角度相同，测干路电流时应选用大量程，分度值为0.1A，示数为1A；测通过L2支路的电流选用小量程，分度值为0.02A，示数为0.2A；

由数据可得：并联电路中干路电流等于各支路电流之和，并联电路中电流规律的表达式是：I＝I1+I2；

本次实验的不足之处是：只做一次实验，结论具有偶然性。

故答案为：（1）不相同；（2）如图；（3）断开；（4）0.2；1；I＝I1+I2；只做一次实验，结论具有偶然性。

四、计算题（第21小题5分，第22小题7分，第23小题8分，共20分）

21．【解答】解：（1）分析电路结构，三灯并联，画出等效电路图如图所示；

（2）由并联电路的电流特点知：

IL2+IL3＝IA1＝0.5A           ①，

IL1+IL2＝IA2＝0.4A           ②，

IL1+IL2+IL3＝IA3＝0.7A        ③，

由①②③解得：IL1＝0.2A，IL2＝0.2A，IL3＝0.3A；

答：通过灯 L1的电流是0.2A，通过灯L2的电流是0.2A，通过灯L3的电流是0.3A。

22．【解答】解：（1）当车速为50km/h时，由图可知此时汽车所受的阻力为f＝4000N，

由二力平衡的条件可知汽车的牵引力为：F＝f＝4000N，

汽车行驶的路程为：s＝vt＝50km/h×0.6h＝30km＝30000m，

则汽车牵引力做的功为：W＝Fs＝4000N×30000m＝1.2×108J；

（2）已知消耗燃油的体积为V＝12.5×10﹣3m3，

则消耗燃油的质量为：m＝ρV＝0.8×103kg/m3×12.5×10﹣3m3＝10kg，

则燃油完全燃烧放出的热量为：Q放＝qm＝4×107J/kg×10kg＝4×108J；

（3）汽车的热机效率为：η＝＝＝30%。

答：（1）汽车牵引力所做的功为1.2×108J；

（2）燃油放出的总热量为4×108J；

（3）汽车的热机效率为30%。

23．【解答】解：（1）由图知，S闭合时，R1、R2串联，R3被短路，电压表V1测电源电压，V2测R1两端的电压，

所以电源电压U＝9V；

（2）S断开时，三个电路串联，电压表V1测R1、R2的总电压，电压表V2测R2、R3的总电压，

由串联电路的电压特点有：

U1+U2+U3＝U＝9V••••••①

U1+U2＝UV1′＝5V••••••②

U1+U3＝UV2′＝7V••••••③

解①②③可得：U1＝3V，U2＝2V，U3＝4V。

答：（1）电源电压为9V；

（2）S断开时，R1的电压为3V。
