安徽省合肥市肥西实验高级中学2022-2023学年九年级上学期期中物理试题

这是一份安徽省合肥市肥西实验高级中学2022-2023学年九年级上学期期中物理试题，共17页。试卷主要包含了填空题，选择题，实验题等内容，欢迎下载使用。

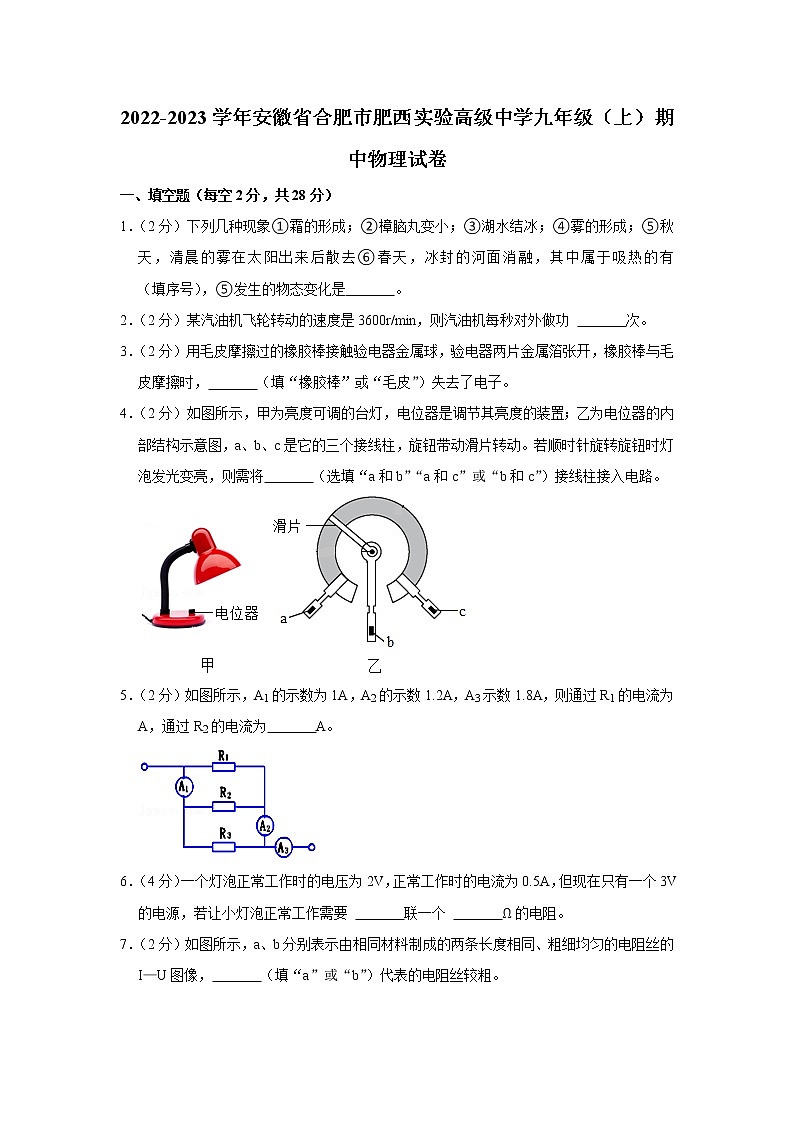

2022-2023学年安徽省合肥市肥西实验高级中学九年级（上）期中物理试卷
一、填空题（每空2分，共28分）
1．（2分）下列几种现象①霜的形成；②樟脑丸变小；③湖水结冰；④雾的形成；⑤秋天，清晨的雾在太阳出来后散去⑥春天，冰封的河面消融，其中属于吸热的有　 　（填序号），⑤发生的物态变化是　 　。
2．（2分）某汽油机飞轮转动的速度是3600r/min，则汽油机每秒对外做功 　 　次。
3．（2分）用毛皮摩擦过的橡胶棒接触验电器金属球，验电器两片金属箔张开，橡胶棒与毛皮摩擦时，　 　（填“橡胶棒”或“毛皮”）失去了电子。
4．（2分）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将　 　（选填“a和b”“a和c”或“b和c”）接线柱接入电路。

5．（2分）如图所示，A1的示数为1A，A2的示数1.2A，A3示数1.8A，则通过R1的电流为　 　A，通过R2的电流为　 　A。

6．（4分）一个灯泡正常工作时的电压为2V，正常工作时的电流为0.5A，但现在只有一个3V的电源，若让小灯泡正常工作需要 　 　联一个 　 　Ω的电阻。

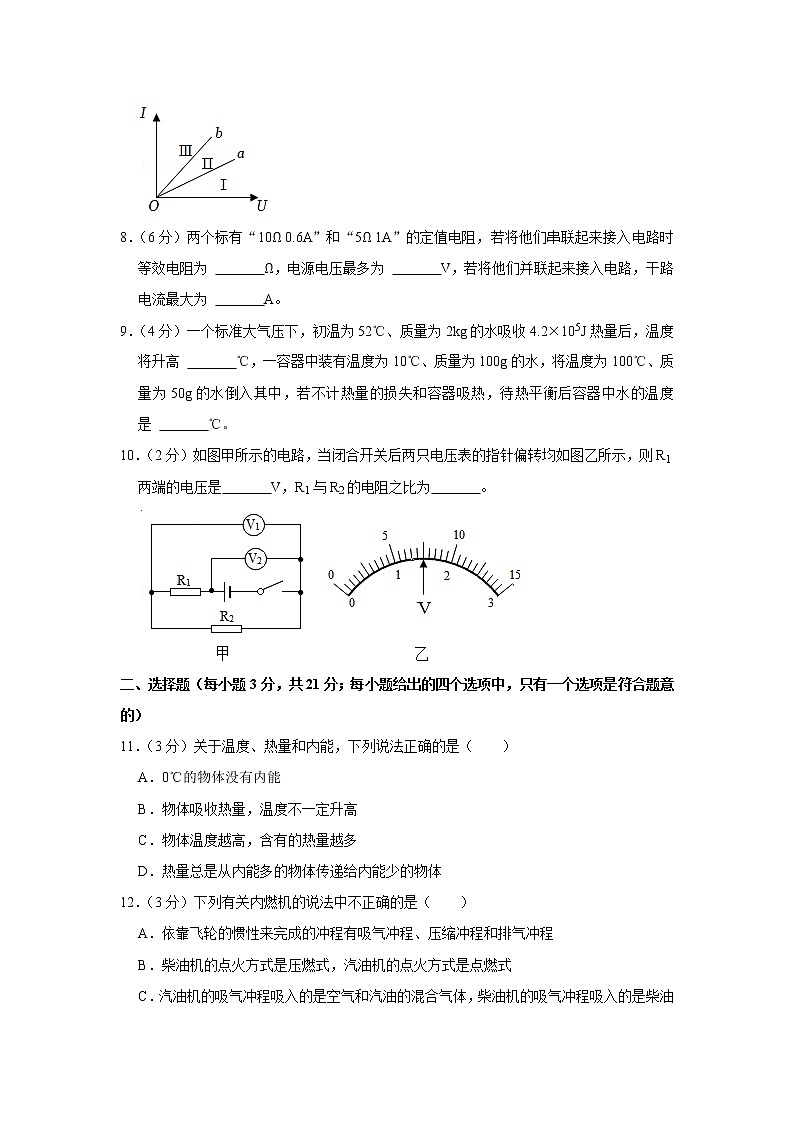

7．（2分）如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀的电阻丝的I—U图像，　 　（填“a”或“b”）代表的电阻丝较粗。

8．（6分）两个标有“10Ω 0.6A”和“5Ω 1A”的定值电阻，若将他们串联起来接入电路时等效电阻为 　 　Ω，电源电压最多为 　 　V，若将他们并联起来接入电路，干路电流最大为 　 　A。
9．（4分）一个标准大气压下，初温为52℃、质量为2kg的水吸收4.2×105J热量后，温度将升高 　 　℃，一容器中装有温度为10℃、质量为100g的水，将温度为100℃、质量为50g的水倒入其中，若不计热量的损失和容器吸热，待热平衡后容器中水的温度是 　 　℃。
10．（2分）如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是　 　V，R1与R2的电阻之比为　 　。

二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）
11．（3分）关于温度、热量和内能，下列说法正确的是（　　）
A．0℃的物体没有内能
B．物体吸收热量，温度不一定升高
C．物体温度越高，含有的热量越多
D．热量总是从内能多的物体传递给内能少的物体
12．（3分）下列有关内燃机的说法中不正确的是（　　）
A．依靠飞轮的惯性来完成的冲程有吸气冲程、压缩冲程和排气冲程
B．柴油机的点火方式是压燃式，汽油机的点火方式是点燃式
C．汽油机的吸气冲程吸入的是空气和汽油的混合气体，柴油机的吸气冲程吸入的是柴油
D．内燃机的大量使用会造成环境污染

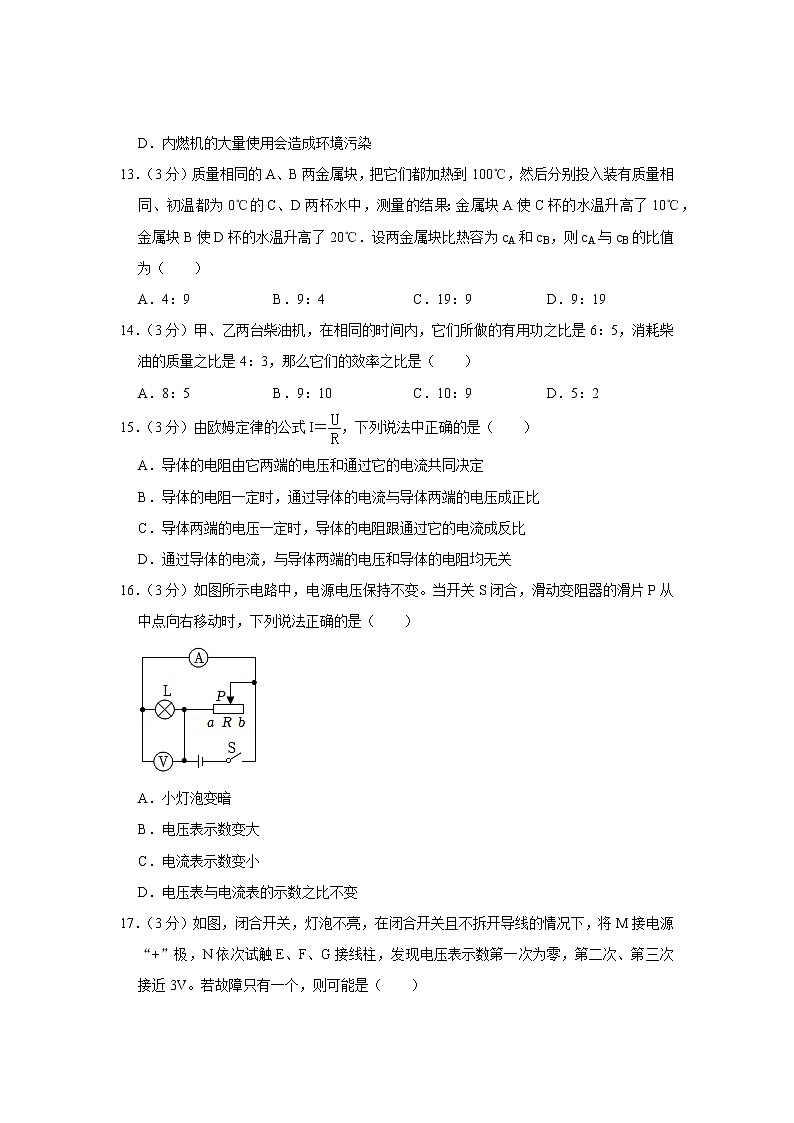

13．（3分）质量相同的A、B两金属块，把它们都加热到100℃，然后分别投入装有质量相同、初温都为0℃的C、D两杯水中，测量的结果：金属块A使C杯的水温升高了10℃，金属块B使D杯的水温升高了20℃．设两金属块比热容为cA和cB，则cA与cB的比值为（　　）
A．4：9 B．9：4 C．19：9 D．9：19
14．（3分）甲、乙两台柴油机，在相同的时间内，它们所做的有用功之比是6：5，消耗柴油的质量之比是4：3，那么它们的效率之比是（　　）
A．8：5 B．9：10 C．10：9 D．5：2
15．（3分）由欧姆定律的公式I＝，下列说法中正确的是（　　）
A．导体的电阻由它两端的电压和通过它的电流共同决定
B．导体的电阻一定时，通过导体的电流与导体两端的电压成正比
C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比
D．通过导体的电流，与导体两端的电压和导体的电阻均无关
16．（3分）如图所示电路中，电源电压保持不变。当开关S闭合，滑动变阻器的滑片P从中点向右移动时，下列说法正确的是（　　）

A．小灯泡变暗
B．电压表示数变大
C．电流表示数变小
D．电压表与电流表的示数之比不变
17．（3分）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，第二次、第三次接近3V。若故障只有一个，则可能是（　　）

A．灯泡断路 B．灯泡短路 C．开关断路 D．电源没电
三、实验题（第18题8分，第19题10分，第20题14分，共32分）
18．（8分）在探究“比较不同物质吸热能力的情况”的实验中，实验装置如图所示。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
26
34
42
50
58
（1）实验中应量取质量　 　的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热，当它们吸收相同的热量时，通过比较　 　来判断吸热能力的强弱。
（2）通过实验，记录数据如表格所示，从开始加热到42℃，甲、乙两种液体吸收热量的关系Q甲　 　Q乙。
（3）分析实验数据可知：　 　物质的吸热能力强。

19．（10分）用如图甲所示的电路探究“通过导体的电流与电压的关系”，电源电压为3V，定值电阻R的阻值为10Ω，滑动变阻器R′的最大阻值为20Ω。
（1）用笔画线代替导线把图乙所示的实物图连接完整，要求滑片P向右移动时电流表示数变小。
（2）闭合开关前将滑动变阻器的滑片调至B端的目的是 　 　。闭合开关，移动滑片，发现电流表无示数，电压表示数接近电源电压。若电路仅有一处故障，故障是 　 　。
（3）排除故障后，调节滑动变阻器，记录数据如表。请在图丙所示的坐标纸中把未标出的两个点描出来并画出I﹣U图像。
序号
1
2
3
4
5
电压U/V
1.2
2.0
2.2
2.4
2.8
电流I/A
0.12
0.20
0.22
0.24
0.28
分析图像可得：电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）若探究“通过导体的电流与电阻的关系”，需要用到阻值为5Ω、10Ω、15Ω、20Ω、25Ω的电阻。将10Ω的电阻换成15Ω后，若保持电压表的示数为1.5V不变，应将滑动变阻器的滑片向 　 　端移动。换用25Ω的电阻进行实验时，发现无论怎样移动滑片，都无法使电压表的示数达到1.5V，原因是滑动变阻器的最大阻值 　 　（选填“过大”或“过小”）。
20．（14分）在测量未知阻值R的实验中，小明设计了实验电路并进行连接，如图甲所示。

（1）图甲是小明接好的实物连接图，其中有一条导线连接错误，该导线是第 　 　条（从图中填导线序号）；
（2）排除故障后，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.4V时，电流表示数如图乙所示，则其示数为 　 　A，未知电阻R＝　 　Ω。
（3）考虑到电压表的电阻对电路的影响，每次电流表的示数比测量时通过电阻的实际电流 　 　，所以该方法测量出的电阻比电阻器的实际电阻 　 　（均填“偏大”或“偏小”）。
（4）若实验中只有一个电压表和一个已知阻值为R0的定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值，请将以下实验步骤补充完整：
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
②　 　，记下此时电压表读数为U；
③请写出未知电阻R阻值表达式：Rx＝　 　（用U、U1和R0表示）。
二、计算题（第21题6分，第22题4分，第23题9分，共19分；解答要有必要的公式和过程）
21．（6分）五一期间，小明爸爸利用家中汽车进行了自驾旅游，小汽车以120km/h速度行驶了2h，从油量指示表上估计出消耗汽油约16L．汽油密度ρ＝0.75×103kg/m3，汽油热值q＝4.5×107J/kg。小明从物理书上了解到汽油机的效率约为30%．求：
（1）16L汽油完全燃烧放出的热量；
（2）汽车发动机输出的有用功；
（3）汽车匀速行驶过程中所受的阻力。
22．（4分）如图所示，电阻R1为10Ω，电源电压为6V。开关S闭合后，求：
（1）当滑动变阻器接入电路的电阻R2为50Ω时，通过电阻R1的电流I；
（2）当通过电阻R1的电流为0.2A时，滑动变阻器接入电路的电阻R2为多少Ω？

23．（9分）如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，滑动变阻器R0铭牌上标有“30Ω 1A”，开关S闭合后：
（1）将S1闭合、S2断开，滑动变阻器滑片滑到最左端后电流表示数为0.3A，电压表示数为6V，求定值电阻R1的阻值；
（2）将S1、S2断开，滑动变阻器滑到最右端后，求电流表此时的示数。
（3）若电流表的量程为0～0.6A，将S1、S2闭合，求滑动变阻器的取值范围。


2022-2023学年安徽省合肥市肥西实验高级中学九年级（上）期中物理试卷
参考答案与试题解析
一、填空题（每空2分，共28分）
1．【解答】解：①霜是空气中的水蒸气遇冷凝华形成的冰晶，需要放热；
②樟脑丸变小，由固态直接变成气态，是升华现象，需要吸热；
③湖水结冰由液态变为固态，是凝固现象，需要放热；
④雾是空气中的水蒸气遇冷液化形成的小水滴，需要放热；
⑤秋天，早晨的雾在太阳出来后散去，是汽化现象，需要吸热；
⑥冰消融，由固态变为液态，是熔化现象，需要吸热。
故答案为：②⑤⑥；汽化。
2．【解答】解：汽油机飞轮转动的速度是3600r/min＝60r/s，即汽油机每秒转60周，由于汽油机一个工作循环要完成4个冲程，飞轮和曲轴转2周，活塞往复运动两次，对外做功一次，所以该汽油机每秒对外做功30次。
故答案为：30。
3．【解答】解：橡胶棒对电子的束缚能力较强，橡胶棒与毛皮摩擦时，毛皮失去了电子。
故答案为：毛皮。
4．【解答】解：顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路。
故答案为：b和c。
5．【解答】解：
∵三个电阻的连接方式是并联，电流表A1测量的是通过电阻R2与R3的电流，电流表A3测量的是干路中的总电流，
而A1的示数为1A，A3示数1.8A，
∴通过R1的电流为：I1＝I﹣I2﹣I3＝1.8A﹣1A＝0.8A；
又∵电流表A2测量的是电阻R1与R2的电流之和，
而A2的示数1.2A，
∴通过R2的电流为：I2＝I1+2﹣I1＝1.2A﹣0.8A＝0.4A。
故答案为：0.8；0.4。
6．【解答】解：由题意知，电源电压大于小灯泡正常发光的电压，根据串联分压的规律，为使其正常发光，应串联一个电阻来进行分压。
灯泡正常发光时的电压为UL＝2V；
根据串联电路两端的总电压等于各用电器两端的电压之和可知，电阻两端的电压为：
UR＝U﹣UL＝3V﹣2V＝1V，
根据串联电路各处的电流相等，则电路中电流为：
I＝IL＝0.5A，
根据I＝可得，串联电阻的阻值：
R＝＝＝2Ω。
故答案为：串；2。
7．【解答】解：由图像可知，当电阻丝的电流相等即Ia＝Ib时，它们两端的电压关系为Ua＞Ub，
由I＝可知，两电阻丝的阻值关系为Ra＞Rb，
因材料、温度和长度相同时，导体的横截面积越大，其阻值越小，
所以，相同材料制成的两条长度相同、粗细均匀的电阻丝a、b中，b代表的电阻丝较粗。
故答案为：b。
8．【解答】解：
（1）若将他们串联起来接入电路时，根据串联电路的等效电阻（总电阻）等于各个电阻之和可得：
等效电阻：R串＝R1+R2＝10Ω+5Ω＝15Ω；
已知两电阻允许通过的最大电流分别为：I1＝0.6A，I2＝1A，则：I1＜I2，
因串联电路电流处处相等，所以为了不损坏电阻，串联电路中的最大电流为I大＝I1＝0.6A；
则根据I＝可得电源电压的最大值：U大＝I大R串＝0.6A×15Ω＝9V；
（2）两电阻两端允许的最大电压分别为：U1＝I1R1＝0.6A×10Ω＝6V，U2＝I2R2＝1A×5Ω＝5V，
比较可知U1＞U2，
为使两电阻都不烧坏，则电路两端允许加的最大电压是：U大＝U2＝5V，
此时通过R1电阻的电流：
I1′＝＝＝0.5A，
通过R2电阻的电流为1A，
则并联电路中干路上允许的最大电流为：I大＝I1′+I2＝0.5A+1A＝1.5A。
故答案为：15；9；1.5。
9．【解答】解：（1）由Q吸＝cm（t﹣t0）可知，水的末温：t＝+t0＝+52℃＝102℃，
一个标准大气压下，水的沸点是100℃，所以水的最终温度为100℃，
则水升高的温度Δt′＝100℃﹣52℃＝48℃；
（2）设混合后水的最终温度为t′，冷水的质量m冷＝100g＝0.1kg，热水的质量m热＝50g＝0.05kg，
冷水吸收的热量：Q吸＝cm冷（t′﹣t0冷），
热水放出的热量：Q放＝cm热（t0热﹣t′），
不计热量的损失和容器吸热，Q吸＝Q放，
则：cm冷（t′﹣t0冷）＝cm热（t0热﹣t′），
即：0.1kg×（t′﹣10℃）＝0.05kg×（100℃﹣t′），
解得：t′＝40℃。
故答案为：48；40。
10．【解答】解：由电路图可知，R1、R2串联，电压表V2测电源两端的电压，电压表V1测R2两端的电压。
因串联电路中总电压等于各分电压之和，且两只电压表指针的偏转角度相同，
所以，电压表V2的量程为0～15V，分度值为0.5V，则电源电压U＝7.5V，
电压表V1的量程为0～3V，分度值为0.1V，则R2两端的电压U2＝1.5V，
根据串联电路的电压特点可得，R1两端的电压：U1＝U﹣U2＝7.5V﹣1.5V＝6V；
因串联电路中各处的电流相等，
所以由U＝IR可得，R1、R2的阻值之比等于其两端的电压之比，即：＝＝＝4：1。
故答案为：6；4：1。
二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）
11．【解答】解：A、一切物体都有内能，0℃的物体也具有内能，故A错误；
B、物体吸收热量，温度不一定升高，如晶体熔化时吸收热量，内能变大，温度不变，故B正确；
C、热量是出现在热传递过程中的一个过程量，不能说物体含有热量，可以说吸收或放出热量，故C错误；
D、发生热传递时，热量是从温度高的物体传递给温度低的物体，或者从同一物体的高温部分传递给低温部分，内能多的物体的温度不一定高，故D错误。
故选：B。
12．【解答】解：A、单缸四冲程内燃机工作时，只有做功冲程对外做功，其他三个冲程都是靠飞轮的惯性完成的，即依靠飞轮的惯性来完成的冲程有吸气冲程、压缩冲程和排气冲程，故A正确；
BC、汽油机在吸气冲程中吸入了汽油和空气的混合气体，在压缩冲程中，机械能转化为内能，内能增大，温度升高，汽油机气缸顶端有个火花塞，此时火花塞喷出电火花，点燃汽油，产生高温高压的燃气推动活塞做功；
柴油机在吸气冲程中吸入空气，在压缩冲程中，机械能转化为内能，空气的内能增大；柴油机气缸顶端有个喷油嘴，此时喷油嘴喷出雾状的柴油，柴油遇到高温的空气，达到着火点而燃烧，点燃方式是压燃式，故B正确，C错误；
D、内燃机工作时，燃料燃烧放出的废气会造成环境污染，所以热机的大量使用会造成环境污染，故D正确。
故选：C。
13．【解答】解：因为C的初温度为0℃，金属块A使C杯的水温升高了10℃，故C杯中水和A的末温度都为10℃；
对于金属块A来说有：cAmA（100℃﹣tA）＝c水m水Δt1…①
因为D的初温度为0℃，金属块B使D杯的水温升高了20℃，故D杯中水和B的末温度都为20℃；
对于金属块B来说有：cBmB（100℃﹣tB）＝c水m水Δt2
因为m甲＝m乙，则①÷②得：＝＝＝，
＝
所以＝，故A正确。
故选：A。
14．【解答】解：它们的效率之比：
＝＝＝＝＝。
故选：B。
15．【解答】解：
AC、导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端电压和通过电流无关，电流为零时，电阻是同样存在的，故AC错误；
B、根据欧姆定律可知，导体的电阻一定时，通过导体的电流与导体两端的电压成正比，故B正确；
D、通过导体的电流是由导体两端的电压和导体的电阻决定的，故D错误。
故选：B。
16．【解答】解：由电路图可知，闭合开关S，灯泡与滑动变阻器并联，电压表测电源两端的电压，电流表测通过小灯泡的电流；
因电源电压保持不变，
所以，滑片移动时，电压表的示数不变，故B错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，小灯泡两端的电压和通过灯泡的电流都不变，由P＝UI知灯泡的实际功率不变，则灯泡亮度不变，电流表的示数不变，故AC错误；
由于电压表和电流表的示数都不变，所以电压表与电流表的示数之比不变，故D正确。
故选：D。
17．【解答】解：由题意可知，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，第二次、第三次接近3V，且故障只有一个；
A、一节干电池的电压约1.5V，电源由两节干电池组成，则电源电压是U＝×1.5V＝3V，如果灯泡断路，将M接电源“+”极，N试触E接线柱，电压表示数为零，N试触F、G接线柱，电路是通路，电压表有示数，接近3V，故A符合题意；
B、如果是灯泡短路，将M接电源“+”极，N试触E接线柱，电路是通路，电压表有示数，接近3V，N试触F、G接线柱，电路是通路，电压表有示数，接近3V，故B不符合题意；
C、如果是开关断路，将M接电源“+”极，N试触E、F接线柱，电路是断路，电压表示数为零，N试触G接线柱，电路是通路，电压表有示数，接近3V，故C不符合题意；
D、如果电源没电，将M接电源“+”极，N依次试触E、F、G接线柱，电压表示数都为零，故D不符合题意。
故选：A。
三、实验题（第18题8分，第19题10分，第20题14分，共32分）
18．【解答】解：
（1）探究物质吸热能力实验，实验中应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较升高的温度来判断吸热能力的强弱。
（2）由表中实验数据可知，从开始加热到42℃，液体升高相同的温度，甲需要的加热时间长，乙需要的加热时间短，甲吸收的热量大于与乙吸收的热量。
（3）由表中实验数据可知，质量相同的甲、乙两种液体吸收相同热量，甲升高温度小于乙升高温度，所以甲物质的吸热能力强。
故答案为：（1）相同；升高的温度；（2）大于；（3）甲。
19．【解答】解：（1）滑片P向右移动时电流表示数变小，说明电阻变大，滑动变阻器要接左半段，故接入滑动变阻器的A接线柱。
如图，从电源正极出发，经开关、滑动变阻器，先经过电流表的正接线柱，从电流表负接线柱流出，再经过定值电阻，回到电源的负极，此时电压表与定值电阻并联，电压表测量定值电阻两端的电压，电路连接如下图。

（2）闭合开关前将滑动变阻器的滑片调至B端，滑动变阻器接入电路的电阻最大，电路电流最小，滑动变阻器起到保护电路的作用。
闭合开关，移动滑片，发现电流表无示数，说明电路是断路，电压表示数接近电源电压，说明与电压表并联的部分是断路，故障是定值电阻断路。
（3）在I﹣U图像上描出（2.0V，0.20A），（2.4V，0.24A），用线连接各点，如图。

根据图像可以得到：电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）定值电阻和滑动变阻器串联在3V电源上，定值电阻两端的电压是1.5V，则滑动变阻器两端的电压是1.5V，滑动变阻器和定值电阻的阻值之比是1：1，当定值电阻是10Ω时，滑动变阻器的电阻是10Ω，当定值电阻是15Ω时，滑动变阻器的电阻也是15Ω，故滑动变阻器滑片向B端移动使滑动变阻器的阻值变大。
当定值电阻是25Ω时，滑动变阻器的电阻也应该是25Ω，才能保持电压表示数是1.5V，由于滑动变阻器的阻值是20Ω，电压表的示数总是大于1.5V，所以无法使电压表的示数达到1.5V的原因是滑动变阻器的最大阻值过小。。
故答案为：（1）如上图；（2）保护电路；定值电阻断路；（3）如上图；（4）B；过小。
20．【解答】解：（1）原电路中，电阻和电压表没有连入电路中，电阻应与电流表串联，电压表与电阻并联，且电流从电表的正接线柱流入、负接线柱流出，所以错误的是导线2；
（2）闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.4V时，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.3A，则未知电阻R的阻值为：
R＝＝＝8Ω；
（3）电压表与灯并联，电流表测并联电路的电流，由并联电路电流的规律，电流表示数大于电阻的电流，故每次电流表的示数比测量时通过电阻的实际电流偏大；电压表测量的电压是准确的，电流表示数大于电阻的电流，根据R＝可知，用该方法测量出的电阻比电阻器的实际电阻偏小；
（4）实验步骤：
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，记下此时电压表读数为U；
③在步骤②中，闭合S和S1，R0短路，用电压表测出待测电阻的电压即电源的电压U；
在步骤①中，两电阻串联，电压表测出待测电阻Rx两端的电压为U1，根据串联电路电压的规律，定值电阻的电压U0＝U﹣U1，
根据串联电路分压原理，
＝＝，
故待测电阻：Rx＝•R0。
故答案为：（1）2；（2）0.3；8；（3）偏大；偏小；（4）②闭合开关S、S1；③•R0。
二、计算题（第21题6分，第22题4分，第23题9分，共19分；解答要有必要的公式和过程）
21．【解答】解：
（1）消耗的汽油体积：
V＝16dm3＝16×10﹣3m3
汽油质量：
m＝ρV＝0.75×103kg/m3×16×10﹣3m3＝12kg，
汽油完全所释放的热量：
Q放＝mq＝4.5×107J/kg×12kg＝5.4×108J；
（2）发动机的效率为30%，由η＝得，发动机输出的有用功：
W有＝ηQ放＝5.4×108J×30%＝1.62×108J；
（3）汽车行驶的路程：
s＝vt＝120km/h×2h＝240km＝2.4×105m，
由W＝Fs可知，汽车牵引力：
F＝＝＝675N，
因汽车匀速行驶，所受的阻力：
f＝F＝675N。
答：（1）16L汽油完全燃烧放出的热量为5.4×108J；
（2）汽车发动机输出的有用功为1.62×108J；
（3）汽车匀速行驶过程中所受的阻力是675N。
22．【解答】解：（1）由电路图可知，定值电阻R1与滑动变阻器串联。
当滑动变阻器R接入电路的电阻R2为50Ω时，因为串联电路的总电阻等于各串联电路之和，
所以电路中的总电阻为：R＝R1+R2＝10Ω+50Ω＝60Ω；
因为串联电路中各处电流相等，所以通过电阻R1的电流为：I＝＝＝0.1A；
（2）当通过电阻R1的电流为0.2A时，即电路中的电流为0.2A，
此时电路的总电阻为：R′＝＝＝30Ω，
滑动变阻器接入电路的电阻为：R2′＝R′﹣R1＝30Ω﹣10Ω＝20Ω。
答：（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流为0.1A；
（2）当通过电阻R1的电流为0.2A时，滑动变阻器接入电路的电阻20Ω。
23．【解答】解：
（1）由图知，将S1闭合、S2断开，滑动变阻器滑片滑到最左端后，对R2短路，只有R1连入电路，
根据I＝可得：
R1＝＝＝20Ω；
（2）将S1、S2断开，滑动变阻器R0与R1串联，滑动变阻器滑到最右端后，则总电阻为：
R＝R0+R1＝30Ω+20Ω＝50Ω，
则电流表示数为I＝＝＝0.12A；
（3）S1、S2闭合，滑动变阻器R0、R2并联，电流表测量干路电流，由于电流表的量程为0～0.6A，
则干路最大电流为0.6A，
所以，通过R0最大电流为：
I0最大＝I最大﹣I2＝I最大﹣＝0.6A﹣＝0.3A；
根据I＝可得：
R0最小＝＝＝20Ω；
所以，滑动变阻器允许接入电路的阻值范围为20Ω～30Ω。
答：（1）定值电阻R1的阻值为20Ω；
（2）将S1、S2断开，滑动变阻器滑到最右端后，电流表此时的示数为0.12A；
（3）若电流表的量程为0～0.6A，将S1、S2闭合，滑动变阻器的取值范围为20Ω～30Ω。
