安徽省阜阳市太和县2019-2020学年九年级上学期期末物理试题

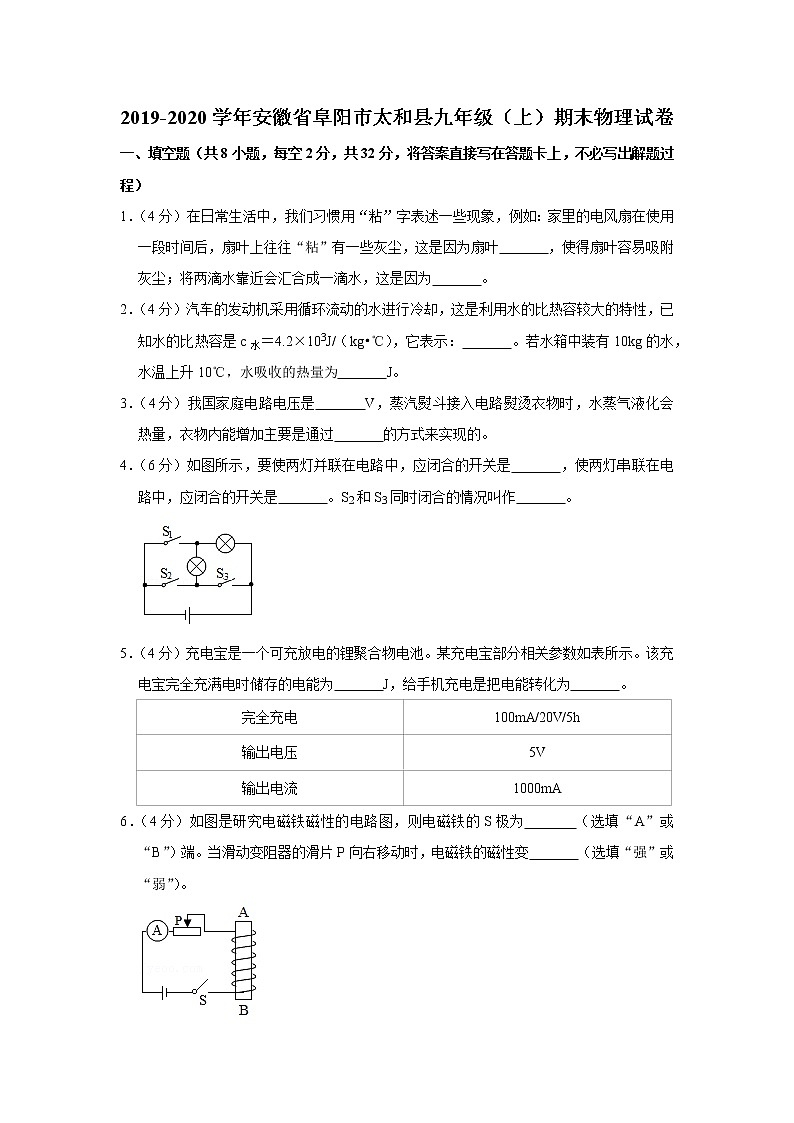

2019-2020学年安徽省阜阳市太和县九年级（上）期末物理试卷

一、填空题（共8小题，每空2分，共32分，将答案直接写在答题卡上，不必写出解题过程）

1．（4分）在日常生活中，我们习惯用“粘”字表述一些现象，例如：家里的电风扇在使用一段时间后，扇叶上往往“粘”有一些灰尘，这是因为扇叶　   　，使得扇叶容易吸附灰尘；将两滴水靠近会汇合成一滴水，这是因为　   　。

2．（4分）汽车的发动机采用循环流动的水进行冷却，这是利用水的比热容较大的特性，已知水的比热容是c水＝4.2×103J/（kg•℃），它表示：　   　。若水箱中装有10kg的水，水温上升10℃，水吸收的热量为　   　J。

3．（4分）我国家庭电路电压是　   　V，蒸汽熨斗接入电路熨烫衣物时，水蒸气液化会　   　热量，衣物内能增加主要是通过　   　的方式来实现的。

4．（6分）如图所示，要使两灯并联在电路中，应闭合的开关是　   　，使两灯串联在电路中，应闭合的开关是　   　。S2和S3同时闭合的情况叫作　   　。

5．（4分）充电宝是一个可充放电的锂聚合物电池。某充电宝部分相关参数如表所示。该充电宝完全充满电时储存的电能为　   　J，给手机充电是把电能转化为　   　。

6．（4分）如图是研究电磁铁磁性的电路图，则电磁铁的S极为　   　（选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变　   　（选填“强”或“弱”）。

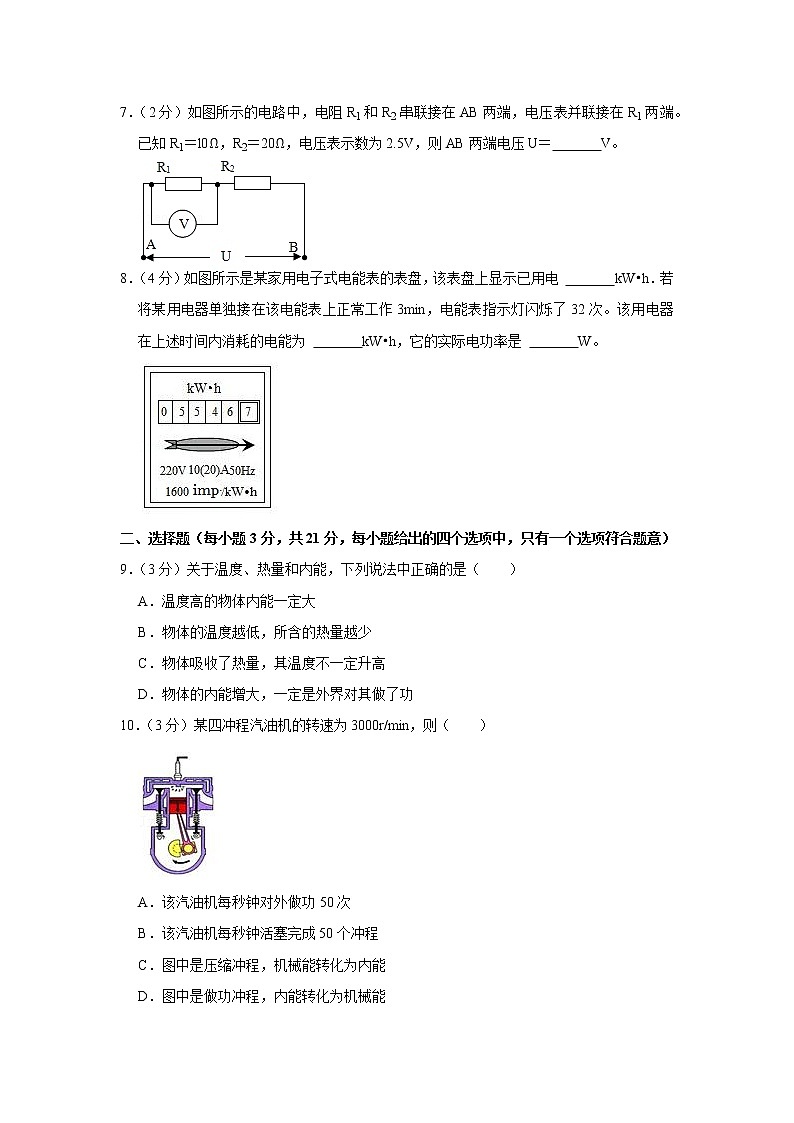

7．（2分）如图所示的电路中，电阻R1和R2串联接在AB两端，电压表并联接在R1两端。已知R1＝l0Ω，R2＝20Ω，电压表示数为2.5V，则AB两端电压U＝　   　V。

8．（4分）如图所示是某家用电子式电能表的表盘，该表盘上显示已用电 　   　kW•h．若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为 　   　kW•h，它的实际电功率是 　   　W。

二、选择题（每小题3分，共21分，每小题给出的四个选项中，只有一个选项符合题意）

9．（3分）关于温度、热量和内能，下列说法中正确的是（　　）

A．温度高的物体内能一定大

B．物体的温度越低，所含的热量越少

C．物体吸收了热量，其温度不一定升高

D．物体的内能增大，一定是外界对其做了功

10．（3分）某四冲程汽油机的转速为3000r/min，则（　　）

A．该汽油机每秒钟对外做功50次

B．该汽油机每秒钟活塞完成50个冲程

C．图中是压缩冲程，机械能转化为内能

D．图中是做功冲程，内能转化为机械能

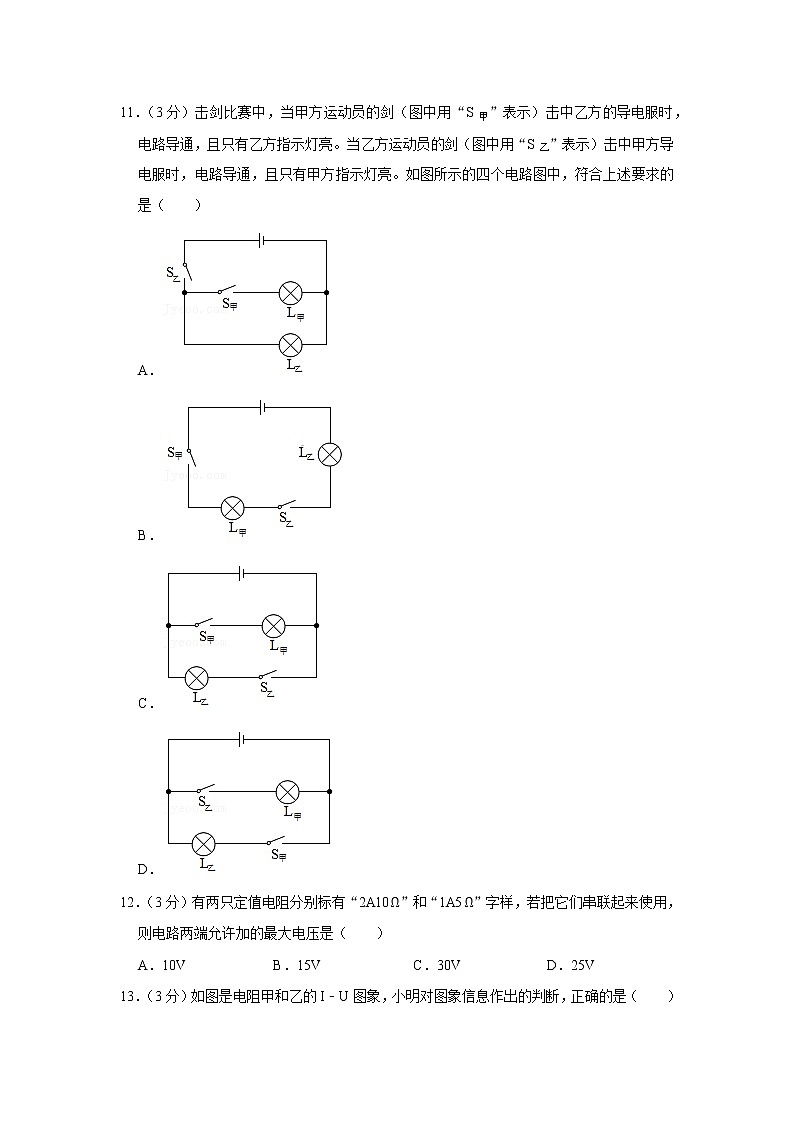

11．（3分）击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，且只有乙方指示灯亮。当乙方运动员的剑（图中用“S乙”表示）击中甲方导电服时，电路导通，且只有甲方指示灯亮。如图所示的四个电路图中，符合上述要求的是（　　）

A．

B．

C．

D．

12．（3分）有两只定值电阻分别标有“2A10Ω”和“1A5Ω”字样，若把它们串联起来使用，则电路两端允许加的最大电压是（　　）

A．10V B．15V C．30V D．25V

13．（3分）如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（　　）

A．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V

B．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A

C．当甲两端电压为0.5V时，通过它的电流为0.3A

D．当乙两端电压为2.5V，其电阻值为10Ω

14．（3分）如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（　　）

A．滑片向左滑动，电流表示数增大，电压表示数减小

B．滑片向左滑动，电流表、电压表示数都增大

C．滑片向右滑动，电流表、电压表示数都增大

D．滑片向右滑动，电流表示数减小，电压表示数增大

15．（3分）如图所示的电路中，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为0.4A，电流表A2的示数为1.2A，则电阻R2的功率为（　　）

A．3.2W B．1.6W C．9.6W D．4.8W

三、实验题（每空2分，共16分）

16．（8分）小明同学学习了燃料的热值后，自己设计一个实验来探究煤油和酒精的热值的大小关系。他组装了图示的装置进行实验，记录结果见表：

（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还控制了两个相同的物理量，它们是：　   　、　   　。

（2）你认为煤油和酒精两种燃料中，热值较大的是　   　。

（3）小明同学还想利用这种实验方案计算出煤油和酒精的热值，那么计算的结果　   　（填“可靠或不可靠”），理由是：　   　。

17．（8分）小阳利用已有的实验器材，为了测定标有“2.5V”字样小灯泡的额定功率，设计了如图甲所示的电路图，其中定值电阻R0的阻值为5Ω。

（1）请你依据电路图用笔画线代替导线，把图乙连接完整。（导线不得交叉）

（2）正确连接好电路后，闭合开关S，调节滑动变阻器滑片，使电流表A1示数为　   　A时，小灯泡正常发光。此时电流表A2的示数如图丙所示，则小灯泡的额定功率为　   　W。

（3）在实验测量过程中，电流表A1与R0串联起来作用相当于　   　。

四、计算与推导题（第18小题7分，第19小题5分，第20小题9分，共21分；解答要有必要的公式和解答过程，只有最后答案的不能得分）

18．（7分）某同学在研究“沙子和水谁的吸热本领大”时，选用了两只完全相同的酒精灯分别给质量200g的沙子和水加热。他们绘制出沙子与水的温度随加热时间变化的图象如图所示。已知水的比热容是4.2×103J/（kg•℃），酒精的热值是3.0×107J/kg，加热时每只酒精灯平均每分钟消耗0.8g酒精。解答以下问题：

（1）加热满4min时，水吸收了多少热量？

（2）加热4min时间内，酒精完全燃烧放出热量传递给水吸收的效率是多少？

（3）试求出沙子的比热容。

19．（5分）如图甲所示，电源电压保持不变，R1＝10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙线段AB表示，求：

（1）电源电压；

（2）滑片P滑到ab中点时电流表的示数。

20．（9分）有一种装饰用的小彩灯，如图a所示，它的内部是由一个定值电阻与灯丝并联而成，等效电路如图b所示。已知灯丝的电阻R1＝10Ω，定值电阻R2＝1000Ω，

（1）求这个小彩灯的电阻。（结果保留一位小数）

（2）若将一个小彩灯接在电压为1.5V的电源两端，求通过灯丝R1的电流大小。

（3）如图c所示，将数十个小彩灯串联后接在电压为U的电源两端，均正常发光（图中只画出3个，其他未画出）。若其中一个灯的灯丝断了，其他小彩灯的亮度如何变化？写出你的判断依据。

2019-2020学年安徽省阜阳市太和县九年级（上）期末物理试卷

参考答案与试题解析

一、填空题（共8小题，每空2分，共32分，将答案直接写在答题卡上，不必写出解题过程）

1．【解答】解：

①扇叶和空气摩擦，扇叶和空气带有异种电荷，扇叶带电后吸引轻小的灰尘，所以灰尘被吸在扇叶上；

②两滴水靠近时能自动结合成一滴较大的水滴，这说明分子间存在着相互作用的引力。

故答案为：摩擦起电；分子之间存在引力。

2．【解答】解：

（1）水的比热容是c水＝4.2×103J/（kg•℃），它表示：1kg的水温度升高（或降低）1℃所吸收（或放出）的热量是4.2×103J；

（2）水吸收的热量：

Q吸＝cm△t＝4.2×103J/（kg•℃）×10kg×10℃＝4.2×105J。

故答案为：1kg的水温度升高（或降低）1℃所吸收（或放出）的热量是4.2×103J；4.2×105。

3．【解答】解：

（1）我国家庭电路电压为220V；

（2）熨烫衣物时，水蒸气液化成小水滴，放出热量；此时衣物从熨斗吸收热量，是通过热传递的方式增加衣物的内能。

故答案为：220；放出；热传递。

4．【解答】解：

要两灯并联，由图电流从电源正极流出，分成两支，一支经过上面的灯泡，另一支经过S3和L1，两支汇合再经过S1回到电源负极。所以应闭合开关S3、S1；

要使两灯串联，电流从正极出发，需依次两个灯泡、S2回到电源的负极，因此需闭合S2。

若同时闭合开关S2、S3时，电流从正极出发，经S2、S3直接回到负极，造成电源短路。

故答案为：S3、S1；S2；电源短路。

5．【解答】解：

由表中数据知，完全充电时的电压为20V，电流为100mA，时间5h，

该充电宝完全充满电时储存的电能：

W＝UIt＝20V×100×10﹣3A×5×3600s＝3.6×104J；

给手机充电时，消耗电能得到了电池储存起来的化学能，即电能转化为化学能。

故答案为：3.6×104；化学能。

6．【解答】解：（1）由图看出，电流从电磁铁上端流入，依据安培定则，四指顺着电流方向，大拇指应向下握住电磁铁，所以下端为N极，A端的磁极为S极。

（2）滑动变阻器的滑片P向右移动时，连入电路的电阻变大，电路中的电流变小，电磁铁的磁性减弱。

故答案为：A；弱。

7．【解答】解：两电阻串联，电压表测R1两端的电压，

∵串联电路中各处的电流相等，

∴根据欧姆定律可得，电路中的电流：

I＝I1＝＝＝0.25A，

∵串联电路中总电阻等于各分电阻之和，

∴AB两端电压U＝I（R1+R2）＝0.25A×（lOΩ+20Ω）＝7.5V。

故答案为：7.5。

8．【解答】解：

（1）该表盘上显示数字为55467，因为最后一位是小数、单位是kW•h，所以显示已用电5546.7kW•h；

（2）1600imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁1600次，

指示灯闪烁32次，则该用电器消耗的电能：

W＝kW•h＝0.02kW•h，

该用电器的实际电功率：

P＝＝＝0.4kW＝400W。

故答案为：5546.7；0.02；400。

二、选择题（每小题3分，共21分，每小题给出的四个选项中，只有一个选项符合题意）

9．【解答】解：A、内能的大小除了跟温度有关，还跟质量和物质的种类有关，故温度高的物体内能不一定大，故选项说法错误；

B、热量是一个过程量，不能用含有热量一描述其多少，故选项说法错误；

C、晶体的熔化过程中，继续吸收热量，但是温度不变，故选项说法正确；

D、物体的内能增加，可能是吸收了热量，也可能是外界对它做了功，故该选项说法错误。

故选：C。

10．【解答】解：（1）汽油机的转速是3000r/min＝50r/s，表示每秒飞轮转动50圈，完成100个冲程，对外做功25次，故AB不正确；

（2）由图可知，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，是将内能转化为机械能，故C不正确，D正确。

故选：D。

11．【解答】解：由于当甲方击中乙方的导电服时电路接通，则S甲与乙方指示灯串联，当乙方击中甲方的导电服时电路接通，则S乙与甲方指示灯串联，由于它们互不影响，则两路并联。

所以，S甲与乙方指示灯串联，S乙与甲方指示灯串联，然后两路并联在电源两端。故D符合题意。

故选：D。

12．【解答】解：因串联电路中电流处处相等，且两电阻允许通过的最大电流I1＞I2，

所以，两只定值电阻串联时，电路中的最大电流为I大＝I2＝1A，

又因串联电路的总电阻等于各分电阻之和，

所以，串联电路的总电阻：

R总＝R1+R2＝10Ω+5Ω＝15Ω，

由I＝可得，电路两端允许加的最大电压：

U大＝I大R总＝1A×15Ω＝15V。

故选：B。

13．【解答】解：

A．将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，

由图象可知此时U甲′＝1.5V、U乙′＝0.5V，

由串联电路中总电压等于各分电压之和可知，它们两端的电压：

U＝U甲′+U乙′＝1.5V+0.5V＝2V，故A正确；

B．若甲和乙并联，若电压为1V，则它们两端的电压均为1V，

由图象可知此时I甲′＝0.2A、I乙′＝0.4A，

由并联电路中干路电流等于各支路电流之和可知，干路电流：

I＝I甲′+I乙′＝0.2A+0.4A＝0.6A，故B错误；

C．由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故C错误；

D．由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，

由I＝可得，此时乙的阻值R乙＝＝＝5Ω，故D错误。

故选：A。

14．【解答】解：由电路图可知，灯泡L与滑动变阻器串联，电压表测L两端的电压，电流表测电路中的电流，

当滑片向左滑动时，变阻器接入电路中的电阻减小，电路的总电阻减小，

由I＝可知，电路中的电流增大，即电流表的示数增大，

变阻器接入电路中的电阻减小，由串联电路的分压特点可知，变阻器两端的电压减小，灯泡两端的电压增大，即电压表的示数增大，故A错误、B正确；

同理可知，滑片向右滑动时，电流表、电压表的示数都减小，故CD错误。

故选：B。

15．【解答】解：由电路图可知，两电阻并联，电流表A1测R2支路的电流，A2测干路电流；

通过电阻R2的电流：

I1＝I﹣I2＝1.2A﹣0.4A＝0.8A，

电源的电压：

U＝U2＝U1＝I1R1＝0.8A×10Ω＝8V，

电阻R2的功率：

P2＝U2I2＝8V×0.4A＝3.2W。

故选：A。

三、实验题（每空2分，共16分）

16．【解答】解：

（1）根据Q放＝mq，燃料燃烧放出热量的多少与物体的质量和热值有关，所以要探究热值的大小，需使酒精和煤油的质量相等；

水吸收热量后温度的变化，与吸热的多少及质量有关，所以还要控制两杯水的质量相等；

（2）根据表格中数据，相同质量的两种燃料燃烧完后，煤油的水温升高较大，说明煤油放出的热量较多，即煤油的热值较大；

（3）在实验过程中，燃油不可能完全燃烧，且燃料燃烧放出的热量一部分直接散失掉、一部分被烧杯吸收，同时水也会向外散热，所以不能通过水温的变化得出燃料燃烧放出的热量，计算结果不准确。

故答案为：（1）水的质量、燃料的质量；（2）煤油；（3）不可靠；燃油不可能完全燃烧且燃油燃烧放出的热量不能完全被水吸收。

17．【解答】解：（1）电阻R左端接线柱与滑动变阻器左端上面的接线柱相连，灯泡左端的接线柱与电流表A2的3A接线柱相连，电路图如图所示。

（2）闭合开关S，调节滑动变阻器滑片，使电流表A1示数为I1＝0.5A时，小灯泡正常发光，此时并联电路电压U＝I1R0＝0.5A×5＝2.5V．由图知电流表A2的示数I2＝0.8A，流过灯泡的电流IL＝I2﹣I1＝0.8A﹣0.5A＝0.3A，灯泡功率P＝UI2＝2.5V0.3A＝0.75W。

（3）在实验测量过程中，电流表A1与R0串联起来作用相当于电压表。

故答案为：（1）电路图如图所示。（2）0.5；0.75．（3）电压表。

四、计算与推导题（第18小题7分，第19小题5分，第20小题9分，共21分；解答要有必要的公式和解答过程，只有最后答案的不能得分）

18．【解答】解：（1）因为沙子和水的质量相等，吸收相同热量时，沙子的比热容比水小，从公式△t＝可知，沙子温度升得多。所以图a表示的是沙子吸热升温的过程，图b表示的是水吸热升温的过程；

由b图象可知，加热满4min水的温度从20℃上升到70℃，

加热满4min时水吸收的热量：

Q水吸＝c水m水△t水＝4.2×103J/（kg•℃）×0.2kg×（70℃﹣20℃）＝4.2×104J。

（2）由题意可知酒精灯平均每分钟消耗0.8g酒精，

加热4min时间消耗的酒精为；m＝0.8g×4＝3.2g＝3.2×10﹣3kg，

放出的热量：

Q放＝mq＝3.2×10﹣3kg×3.0×107J/kg＝9.6×104J。

酒精完全燃烧放出热量传递给水吸收的效率：

η＝＝＝43.75%；

（3）因为相同时间内酒精灯燃烧放出相同的热量，

所以在4min的时间内Q沙吸＝Q水吸＝4.2×104J，

又因为加热满4min，沙子的温度从20℃上升到250℃，

△t沙＝250℃﹣20℃＝230℃，m沙＝200g＝0.2kg，

由Q吸＝cm△t得：

c沙＝＝≈913J/（kg•℃）。

答：（1）加热满4min时，水吸收了4.2×104J的热量；

（2）加热4min时间内，酒精完全燃烧放出热量传递给水吸收的效率是43.75%；

（3）沙子的比热容为913J/（kg•℃）。

19．【解答】解：由图甲可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

（1）当滑动变阻器接入电路中的电阻为0时，电路为R1的简单电路，电路中的电流最大，

由图乙可知，电路中的电流I1＝0.6A，

由I＝可得，电源的电压：

U＝I1R1＝0.6A×10Ω＝6V；

（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，

由图乙可知，电路中的电流I2＝0.2A，电压表的示数U2＝4V，

则滑动变阻器的最大阻值：

R2＝＝＝20Ω；

滑片P滑到ab中点时，电路中电流表的示数：

I＝＝＝0.3A。

答：（1）电源电压为6V；

（2）滑片P滑到ab中点时电流表的示数为0.3A。

20．【解答】解：（1）这个小彩灯的电阻：

R＝＝≈9.9Ω；

答：这个小彩灯的电阻约为9.9Ω。

（2）通过灯丝R1的电流：

I＝＝＝0.15A；

答：通过灯丝R1的电流约为0.15A。

（3）其他灯泡变暗；

判断依据：当其中一个灯泡的灯丝断了，该灯泡的电阻变大，其他小彩灯的电阻不变，

总电压不变，与该灯泡串联的其他每个小彩灯分得的电压变小、功率变小、灯泡变暗。
