中考专题训练---欧姆定律、电流、电压、电阻关系附详细解析学生版
展开
这是一份中考专题训练---欧姆定律、电流、电压、电阻关系附详细解析学生版，共13页。试卷主要包含了单选题，填空题，计算题，实验探究题等内容，欢迎下载使用。

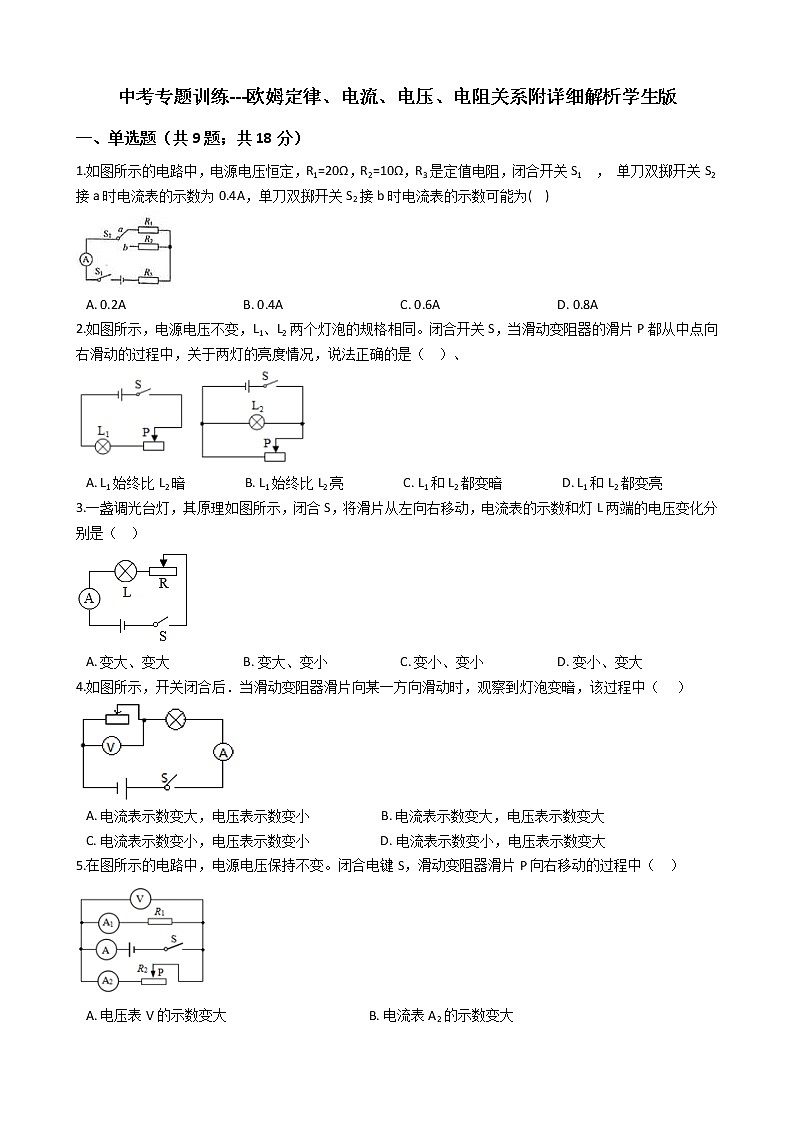

中考专题训练---欧姆定律、电流、电压、电阻关系附详细解析学生版
一、单选题（共9题；共18分）
1.如图所示的电路中，电源电压恒定，R1=20Ω，R2=10Ω，R3是定值电阻，闭合开关S1 ， 单刀双掷开关S2接a时电流表的示数为0.4A，单刀双掷开关S2接b时电流表的示数可能为( )
A. 0.2A B. 0.4A C. 0.6A D. 0.8A
2.如图所示，电源电压不变，L1、L2两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（ ）、
A. L1始终比L2暗 B. L1始终比L2亮 C. L1和L2都变暗 D. L1和L2都变亮
3.一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（ ）
A. 变大、变大 B. 变大、变小 C. 变小、变小 D. 变小、变大
4.如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中（ ）
A. 电流表示数变大，电压表示数变小 B. 电流表示数变大，电压表示数变大
C. 电流表示数变小，电压表示数变小 D. 电流表示数变小，电压表示数变大
5.在图所示的电路中，电源电压保持不变。闭合电键S，滑动变阻器滑片P向右移动的过程中（ ）
A. 电压表V的示数变大 B. 电流表A2的示数变大
C. 电流表A1与电流表A2示数的比值变小 D. 电压表V与电流表A示数的比值变大

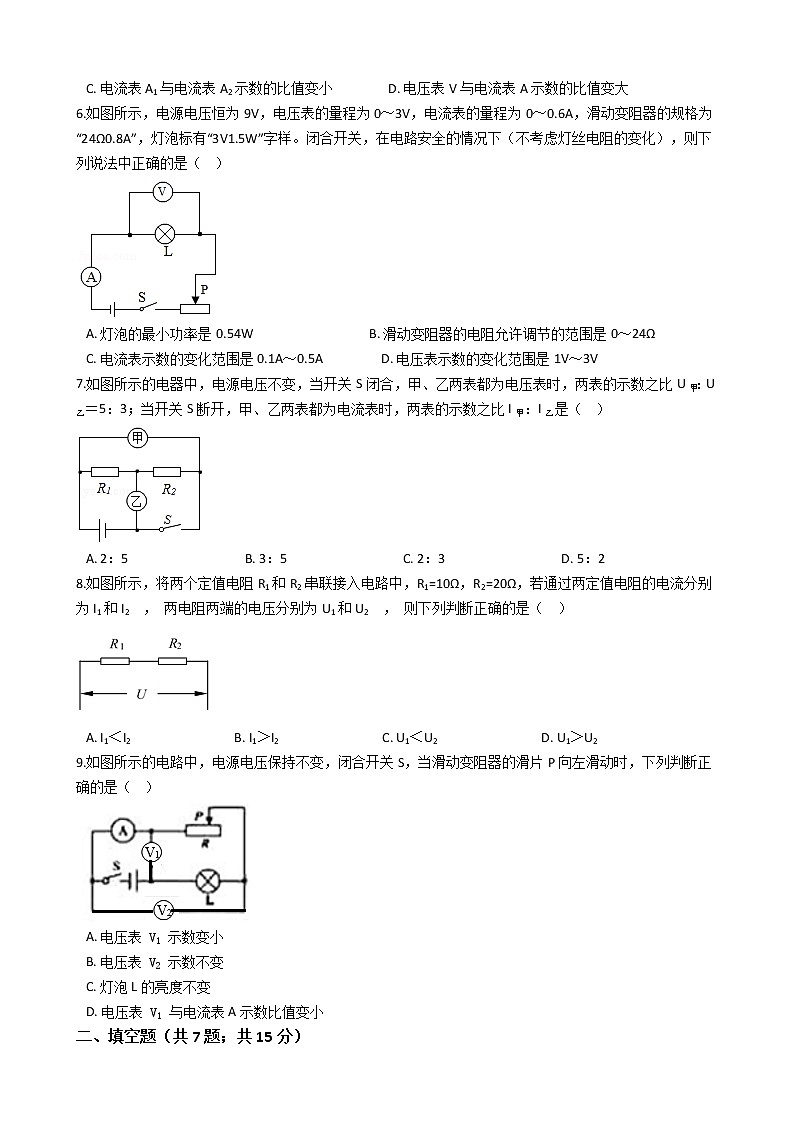

6.如图所示，电源电压恒为9V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“24Ω0.8A”，灯泡标有“3V1.5W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）
A. 灯泡的最小功率是0.54W B. 滑动变阻器的电阻允许调节的范围是0～24Ω
C. 电流表示数的变化范围是0.1A～0.5A D. 电压表示数的变化范围是1V～3V
7.如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙＝5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（ ）
A. 2：5 B. 3：5 C. 2：3 D. 5：2
8.如图所示，将两个定值电阻R1和R2串联接入电路中，R1=10Ω，R2=20Ω，若通过两定值电阻的电流分别为I1和I2 ， 两电阻两端的电压分别为U1和U2 ， 则下列判断正确的是（ ）
A. I1＜I2 B. I1＞I2 C. U1＜U2 D. U1＞U2
9.如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（ ）
A. 电压表 V1 示数变小
B. 电压表 V2 示数不变
C. 灯泡L的亮度不变
D. 电压表 V1 与电流表A示数比值变小
二、填空题（共7题；共15分）

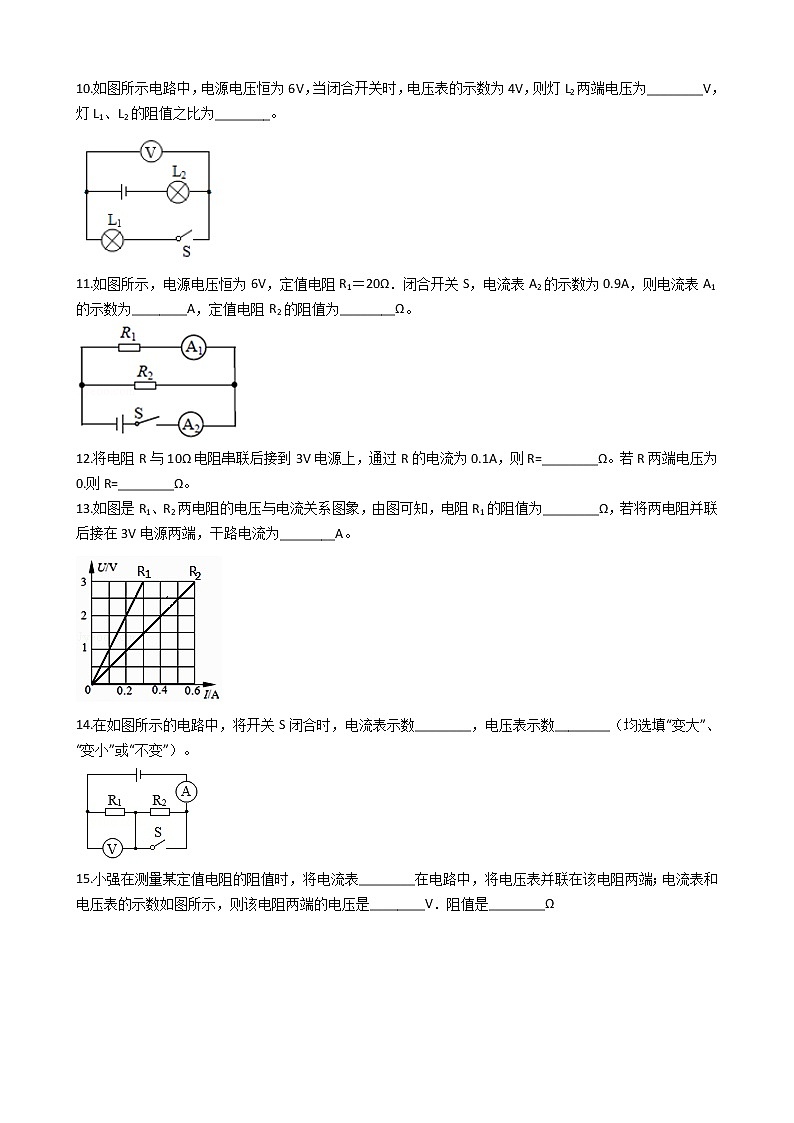

10.如图所示电路中，电源电压恒为6V，当闭合开关时，电压表的示数为4V，则灯L2两端电压为________V，灯L1、L2的阻值之比为________。
11.如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为________A，定值电阻R2的阻值为________Ω。
12.将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R=________Ω。若R两端电压为0.则R=________Ω。
13.如图是R1、R2两电阻的电压与电流关系图象，由图可知，电阻R1的阻值为________Ω，若将两电阻并联后接在3V电源两端，干路电流为________A。
14.在如图所示的电路中，将开关S闭合时，电流表示数________，电压表示数________（均选填“变大”、“变小”或“不变”）。
15.小强在测量某定值电阻的阻值时，将电流表________在电路中，将电压表并联在该电阻两端；电流表和电压表的示数如图所示，则该电阻两端的电压是________V．阻值是________Ω
16.大山同学测量额定电压为3.8V的小灯泡的额定功率，当小灯泡正常发光时，电流表的示数如图所示，则通过小灯泡的电流是________A，小灯泡的电阻是________Ω．
三、计算题（共2题；共12分）
17.定值电阻R1两端加4.5V电压时，通过的电流为0.45 A．如图所示电路，电源电压不变，R1和定值电阻R0并联，电流表示数为0.50A；用阻值为30Ω的电阻R2替换R1 ， 电流表示数变为0.30A．求：
（1）R1的阻值；
（2）电源电压。
18.如图所示，电阻R1的阻值为10Ω．闭合开关S，电阻R1两端的电压为10V，电阻R2两端的电压为5V．求：
（1）电源两端的电压．
（2）通过电阻R1的电流．
四、实验探究题（共2题；共10分）
19.某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有：电源（6V）、电流表、电压表、定值电阻（10H）、滑动变阻器（40IK）.5A）、开关和导线若干。
（1）请用笔画线代替导线，将图中实物电路连接完整________；闭合开关前，应该将滑片P置于________端（选填“左”或“右”）；
（2）小明同学进行了正确的实验操作，某次电流表的示 数为0.2A，此时定值电阻消耗的功率为 ________ W， 变阻器接入电路的阻值为________ Ω；
（3）同组的小红同学想要探究“导体中电流和电阻的关 系”，她乂找来了两个阻值分别为511和200的电 阻，用图示电路，为完成三次实验，则定值电阻两端电压的最小预设值是 ________V。
20.小华在“探究电流跟电阻的关系”的实验中，设计了如图甲所示的电路。
（1）请根据图甲，用笔画线代替导线，将图乙中的电路连接完整。
（2）闭合开关后发现，电流表示数为零，电压表有明显偏转，则该电路故障是________处断路。
（3）小华排除电路故障后，先将5Ω的定值电阻接入电路中，闭合开关，移动滑动变阻器的滑片，使电压表的示数如图丙所示，记下此时的电流值。取下5Ω的电阻，再分别接入10Ω、15Ω的电阻，移动滑动变阻器的滑片，使电压表的示数均为________V，记下对应的电流值。通过实验可得出的结论是：当电压一定时，电流与电阻成________。
答案解析部分
一、单选题
1.【答案】 C
【解析】【解答】当开关在a时，电阻为R1+R3，开关接b时，电阻为R2+R3，由于2(R2+R3)>R1+R3>R2+R3,根据电流的计算公式I=UR ， 电流比原来电流大，但小于原来电流的2倍，C符合题意。
故答案为：C.
【分析】根据欧姆定律，当电阻变小，电流变大。
2.【答案】 A
【解析】【解答】解：图示电路中灯泡与滑动变阻器的连接方式分别为串联和并联；灯泡的实际功率决定灯泡的明暗程度。
左图：灯泡L1与滑动变阻器串联，右图：灯泡L2与滑动变阻器并联。
已知两只灯泡规格相同，也就是电阻相同，滑动变阻器滑片没有移动时，L1两端电压小于L2两端电压，由P＝ U2R 知，L1实际功率较小，发光较暗；
当滑片从中点向右滑动的过程中，左图中滑动变阻器接入电路中的电阻增大，电路中的电流减小，根据功率的计算公式P＝I2R可得，R不变，I减小，因此灯泡L1的实际功率减小，即灯泡的亮度变暗；
右图中并联电路中各支路用电器互不影响，或根据P＝ U2R 进行分析，R和U都不变，因此灯泡L2的实际功率不变，故灯泡的亮度不变。
因此L1始终比L2暗。
故答案为：A。
【分析】结合电路图，理清元件的连接方式，利用决定灯泡明暗程度的物理量，根据串、并联电路的特点判断灯泡明暗程度的变化即可.
3.【答案】 C
【解析】【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，
将滑片从左向右移动时，接入电路中的电阻变大，电路的总电阻变大，
由I可知，电路中的电流变小，即电流表的示数变小，AB不符合题意；
变阻器接入电路中的电阻变大，由串联电路的分压特点可知，滑动变阻器两端的电压变大，灯泡两端的电压变小，C符合题意、D不符合题意。
故答案为：C。
【分析】结合电路图，理清元件的连接方式，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律I=UR可知电路中电流的变化，根据串联电路的电压特点可知L两端的电压变化.
4.【答案】 D
【解析】【解答】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器滑片向某一方向滑动时，灯泡变暗，则灯泡的实际功率变小，因串联电路中各处的电流相等，由P=I2R可知，电路中的电流变小，即电流表的示数变小，AB不符合题意；由U=IR可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，C不符合题意、D符合题意。
故答案为：D
【分析】结合电路图，理清元件的连接方式及电表的测量对象，当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，则灯泡的实际功率变小，根据串联电路的电流特点和P=UI=I2R可知电路中电流的变化，再根据欧姆定律可知灯泡两端的电压变化，利用串联电路的电压特点可知滑动变阻器两端电压变化.
5.【答案】 D
【解析】【解答】解：由电路图可知，R1与R2并联，电压表V测电源两端的电压，电流表A测干路电流，电流表A1测R1支路的电流，电流表A2测R2支路的电流。
因电源电压保持不变，
所以，滑片移动时电压表V的示数不变，A不符合题意；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R1的电流不变，即电流表A1的示数不变，
滑动变阻器滑片P向右移动的过程中，接入电路中的电阻变大，
由I＝ UR 可知，通过R2的电流变小，即电流表A2的示数变小，B不符合题意；
则电流表A1与电流表A2示数的比值变大，C不符合题意；
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，即电流表A的示数变小，
则电压表V与电流表A示数的比值变大，D符合题意。
故答案为：D
【分析】并联电路中各支路互不影响，但支路电流变化，会影响干路电流变化。
6.【答案】 A
【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
根据P＝UI可得，灯的额定电流：IL额＝ PL额UL额 ＝ 1.5W3V ＝0.5A，
由I＝ UR 得灯泡的电阻：RL＝ UL额IL额 ＝ 3V0.5A ＝6Ω，
由于电压表的量程为0～3V，电流表的量程为0～0.6A，
所以灯泡两端的电压最大为3V时，电路中的最大电流I最大＝IL额＝0.5A；
由I＝ UR 得电路中的最小总电阻：R最小＝ UI最大 ＝ 9V0.5A ＝18Ω，
因串联电路中总电阻等于各分电阻之和，
所以滑动变阻器接入电路中的最小阻值：R滑最小＝R最小﹣RL＝18Ω﹣6Ω＝12Ω，
当滑动变阻器接入阻值最大为24Ω时，电路中电流最小、灯泡两端的电压最小（电压表示数最小），各元件都是安全的，
所以滑动变阻器的电阻允许调节的范围是12Ω～24Ω，B不符合题意；
电路中的最大总电阻：R最大＝RL+R＝24Ω+6Ω＝30Ω；
则电路中的最小电流：I最小＝ UR最大 ＝ 9V30Ω ＝0.3A，
所以电流表示数的变化范围是0.3A～0.5A，C不符合题意；
灯泡两端的最小电压为：UL最小＝I最小RL＝0.3A×6Ω＝1.8V；
所以电压表示数的变化范围是1.8V～3V，D不符合题意；
电流最小时，灯泡的功率最小，其最小功率为：PL最小＝I最小2RL＝（0.3A）2×6Ω＝0.54W，A符合题意。
故答案为：A
【分析】当电路中的电阻最大时，电流最小，灯泡的电功率最小，灯泡的最大电压是额定电压，同时结合电压表、电流表的量程解答。
7.【答案】 A
【解析】【解答】解：（1）当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲电压表测电源的电压，乙电压表测R2两端的电压，已知U甲：U乙＝5：3，
因串联电路中总电压等于各分电压之和，
所以，R1、R2两端的电压之比： U1U2 ＝ U甲−U乙U乙 ＝ 5−33 ＝ 23 ，
因串联电路中各处的电流相等，
所以，由I＝ UR 可得，两电阻的阻值之比： R1R2 ＝ U1IU2I ＝ U1U2 ＝ 23 ；（2）当开关S断开，甲、乙两表为电流表时，两电阻并联，电流表甲测通过R2支路的电流，电流表乙测干路电流，
因并联电路中各支路两端的电压相等，
所以，R1、R2两支路的电流之比： I1I2 ＝ UR1UR2 ＝ R2R1 ＝ 32 ，
因并联电路中干路电流等于各支路电流之和，
所以，两表示数之比： I甲I乙 ＝ I2I1+I2 ＝ 23+2 ＝ 25 。
故答案为：A
【分析】开关断开时，两个都为电流表，此时两个电阻为并联关系，结合并联电路规律和欧姆定律求解电流关系即可。
8.【答案】 C
【解析】【解答】因串联电路中各处的电流相等，所以，两电阻串联时通过它们的电流相等，即I1=I2 ， 由U=IR可知，R1
【分析】串联电路中电流处处相等，电阻越大，其分压越大。
9.【答案】 D
【解析】【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电源两端的电压，电压表V2测R两端的电压，电流表测电路中的电流，
因电源电压保持不变，
所以，滑片移动时，电压表V1示数不变，A不符合题意；
当滑动变阻器的片P向左滑动时，变阻器接入电路中的电阻变小，电路的总电阻变小，
由I= UR 可知，电路中的电流变大，即电流表A的示数变大，
则电压表V1与电流表A示数比值变小，D符合题意；
变阻器接入电路中的电阻变小，由串联电路的分压特点可知，R两端分得的电压变小，即电压表V2示数变小，B不符合题意；
电源电压不变，R两端分得的电压变小，则灯泡L两端的电压变大，
因灯泡的亮暗取决于实际功率的大小，
所以，由P=UI可知，灯泡的实际功率变大，灯泡变亮，C不符合题意。
故答案为：D
【分析】结合电路图，理清依据的连接方式，根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律I= UR可知电路中电流的变化，然后得出电压表V1与电流表A示数比值变化，根据串联电路的分压特点可知R和L两端分得的电压变化，根据P=UI可知灯泡实际功率的变化，进一步得出亮暗变化.
二、填空题
10.【答案】 2；2:1
【解析】【解答】解：由电路图可知，闭合开关后，两灯泡串联，电压表测L1两端的电压为U1 ， 已知电源电压U＝6V，则L2两端的电压：U2＝U﹣U1＝6V﹣4V＝2V，
串联电路中电流处处相等，I＝I1＝I2 ，
由I＝ UR 可得，灯L1、L2的阻值之比：
R1R2 ＝ U1I1U2I2 ＝ U1U2 ＝ 4V2V ＝2：1。
故答案为：2；2：1。
【分析】结合电路图，理清依据的连接方式，根据串联电路的电压特点求出L2两端的电压，根据欧姆定律求出灯L1、L2的阻值之比.
11.【答案】 0.3；10
【解析】【解答】解：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，
因并联电路中各支路两端的电压相等，
所以，通过R1即电流表A1的示数：
I1＝ UR1 ＝ 6V20Ω ＝0.3A，
因并联电路中干路电流等于各支路电流之和，
所以，通过定值电阻R2的电流：
I2＝I﹣I1＝0.9A﹣0.3A＝0.6A，
则定值电阻R2的阻值：
R2＝ UI2 ＝ 6V0.6A ＝10Ω。
故答案为：0.3；10。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据并联电路的电压特点和欧姆定律I＝ UR 求出通过R1的电流，再根据并联电路的电流特点求出通过定值电阻R2的电流，再根据欧姆定律I＝ UR求出定值电阻R2的阻值.
12.【答案】 20；20
【解析】【解答】根据电压和电流计算总电阻为R总=UI=3V0.1A=30Ω ， R的电阻为R=30Ω-10Ω=20Ω，电阻是导体的性质，和电压无关，当电压为0时，电阻不变，为20Ω。
故答案为：20；20.
【分析】利用电压和电流的比值计算电阻，根据串联电路中总电阻等于各用电器电阻之和，可以计算电阻大小。
13.【答案】10；0.9
【解析】【解答】（1）由图象可知，当I＝0.3A时，R1的电压U1＝3V，则由I＝ UR 可得R1的阻值：R1＝ U1I＝3V0.3A ＝10Ω；（2）将两电阻并联后接在3V电源两端，则U1＝U2＝U＝3V，由图象可知，此时I1′＝0.3A，I2′＝0.6A，由并联电路的电流特点可得，干路电流：I＝I1′+I2′＝0.3A+0.6A＝0.9A。故答案为：10；0.9.
【分析】（1）由图象读出电阻R1的任意一组电压和电流值，根据欧姆定律R=UI求出电阻R1的阻值；
（2）两电阻并联时两端的电压相等，根据图象读出对应的电压，再根据并联电路的电流特点求出干路电流.
14.【答案】 变大；变大
【解析】【解答】由电路图可知，开关S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；将开关S闭合后，R2被短路，电路为R1的简单电路，电压表测R1两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，将开关S闭合时，电路中的总电阻变小，由 I=UR 可知，电路中的电流变大，即电流表的示数变大；由 U=IR 可知，R1两端的电压变大，即电压表的示数变大。
故答案为：变大；变大.
【分析】结合电路图，理清开关闭合前后电路元件的连接方式及电表的测量对象，利用串联电路的特点和欧姆定律分析求解.
15.【答案】 串联；2.4；7.5
【解析】【解答】解：（1）小强在测量某定值电阻的阻值时，将电流表串联在电路中，将电压表并联在该电阻两端；（2）由图知，电压表使用的0～3V量程，分度值为0.1V，电压表的示数为2.4V；
电流表使用的0～0.6A量程，分度值为0.02A，电流表的示数为0.32A，
由I= UR 可得，定值电阻的阻值R= UI = 2.4V0.32A =7.5Ω．
故答案为：串联；2.4；7.5．
【分析】（1）电流表的内阻很小，使用时应与被测电路元件串联；（2）根据电表的量程和分度值读出两电表的示数，根据欧姆定律求出定值电阻的阻值．
16.【答案】 3.8；10
【解析】【解答】解：调节滑动变阻器的滑片，当电压表示数等于灯泡额定电压3.8V时，灯泡正常发光；
由图乙可知，电流表量程为0～0.6A，分度值是0.02A，电流表示数是0.38A；
小灯泡正常发光时的阻值：R= UI = 3.8V0.38A =10Ω．
故答案为：3.8；10；
【分析】当灯泡电压等于额定电压2.5V时灯泡正常发光；根据图乙确定电流表的量程与最小分度值，根据根据电流表指针位置读出电流表示数，然后由公式R= UI 求出小灯泡正常发光时的阻值．
三、计算题
17.【答案】 （1）解：根据I＝ UR 可得：
R1＝ U1I1 ＝ 4.5V0.45A ＝10Ω
答：R1的阻值为10Ω。
（2）解：根据欧姆定律和并联电路的电流特点可知：
R1和定值电阻R0并联时，
UR1 + UR0 ＝I，
即： U10Ω + UR0 ＝0.50A﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
R2和定值电阻R0并联时，
UR2 + UR0 ＝I，
即： U30Ω + UR0 ＝0.30A﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
根据①式减②式可得：U＝3V
答：电源电压为3V。
【解析】【分析】（1）结合电路图，理清元件的连接方式及电表的测量对象， 根据I＝ UR 可得 R1的阻值 .
（2） 根据欧姆定律和并联电路的电流特点求得电源电压.
18.【答案】 （1）解：在串联电路中，电源两端电压U=U1+U2
U=U1+U2=10V+5V=15V
答：电源两端的电压是15V。
（2）解：由I= UR 得：
电阻R1的电流I1= U1R1 = 10V10Ω =1A
答：通过电阻R1的电流是1A。
【解析】【分析】（1）结合电路图，理清元件的连接方式，利用 串联电路中的电压特点求得电源电压.
（2）利用欧姆定律 I= UR 可得 通过电阻R1的电流．
四、实验探究题
19.【答案】 （1）
；左
（2）0.4；20
（3）2
【解析】【解答】（1）探究电流和电压关系时，电流表和定值电阻串联，根据I=UR=6V10Ω=0.6A ， 电流表接0-0.6A量程，如图 ,为了保护电路，滑片在A端，左端；（2）根据电流和电阻计算电功率为P=I2R=0.2A2×10Ω=0.4W ， 滑动变阻器接入电路的电阻为R'=U'I=6V−0.2A×10Ω0.2A=20Ω；（3）当电阻处接最大20Ω时，滑动变阻器接入电阻最大，为40Ω，则电路中的电流为I'=UR总=6V20Ω+40Ω=0.1A ， 电压表示数为UV=I'R=0.1A×20Ω=2V。
【分析】（1）根据电压和电阻的比值计算电流，并选择电流表量程，电流表串联接入电路中；
（2）利用电流和电阻可以计算电功率，根据电压和电流的比值计算电阻大小；
（3）根据电路的最大电阻计算电流，利用电阻和电流计算电压表示数。
20.【答案】 （1）
（2）定值电阻
（3）1.5；反比
【解析】【解答】（1）根据电路图，变阻器左下接线柱连入电路中，电源电压为3V，故电压表选用小量程与电阻并联，如下图所示： ；（2）闭合开关后发现，电流表示数为零，说明电路发生断路，电压表有明显偏转，则该电路故障是定值电阻处断路；（3）小华排除电路故障后，先将5Ω的定值电阻接入电路中，闭合开关，移动滑动变阻器的滑片，使电压表的示数如图丙，电压表选用小量程，分度值为0.1V，电压为1.5V，记下此时的电流值；研究电流与电阻关系时，要控制电阻的电压一定，故取下5Ω的电阻，再分别接入10Ω、15Ω的电阻，移动滑动变阻器的滑片，使电压表的示数均为1.5V，记下对应的电流值。可以得到当电压一定时，电流与电阻成反比。
【分析】（1）根据电路图，利用电流流向法连接实物图即可，注意变阻器、电压表的使用方法.
（2）若电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了.
（3）根据电压表的量程、分度值读数，研究电流与电阻关系时，要控制电阻的电压一定.
