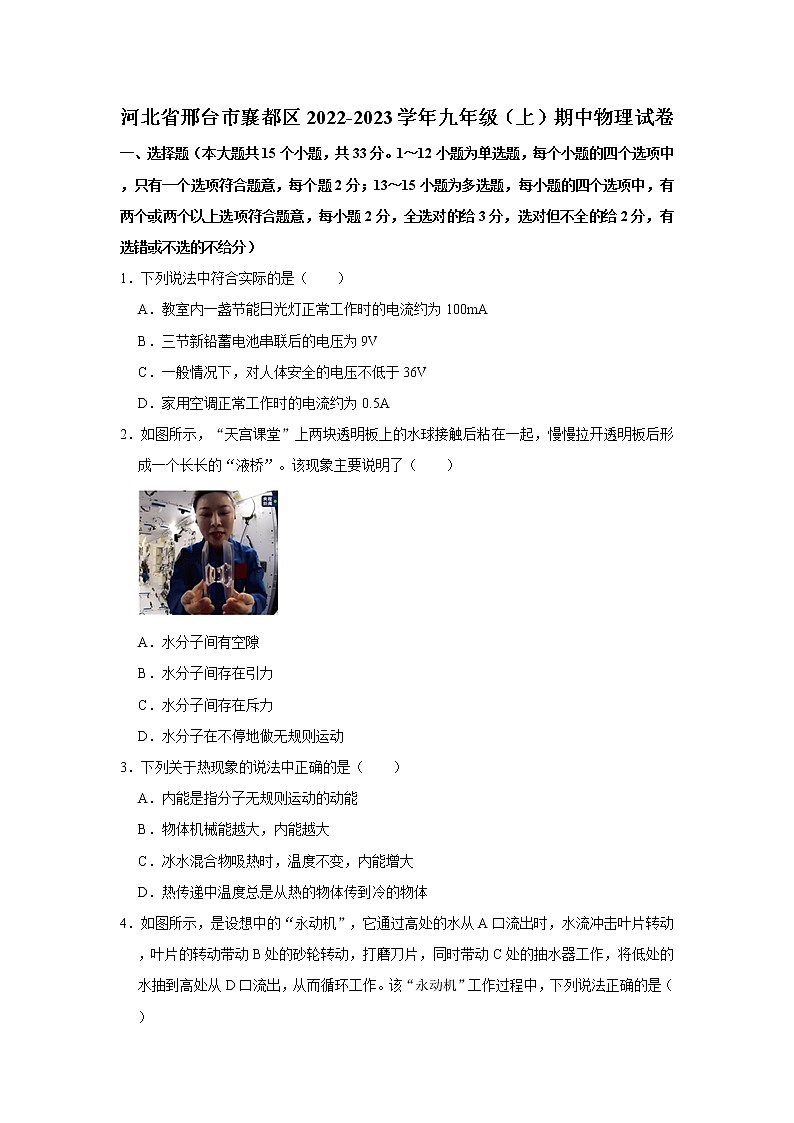

河北省邢台市襄都区2022-2023学年九年级（上）期中物理试卷

一、选择题（本大题共15个小题，共33分。1～12小题为单选题，每个小题的四个选项中，只有一个选项符合题意，每个题2分；13～15小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题2分，全选对的给3分，选对但不全的给2分，有选错或不选的不给分）

1．下列说法中符合实际的是（　　）

A．教室内一盏节能日光灯正常工作时的电流约为100mA

B．三节新铅蓄电池串联后的电压为9V

C．一般情况下，对人体安全的电压不低于36V

D．家用空调正常工作时的电流约为0.5A

2．如图所示，“天宫课堂”上两块透明板上的水球接触后粘在一起，慢慢拉开透明板后形成一个长长的“液桥”。该现象主要说明了（　　）

A．水分子间有空隙

B．水分子间存在引力

C．水分子间存在斥力

D．水分子在不停地做无规则运动

3．下列关于热现象的说法中正确的是（　　）

A．内能是指分子无规则运动的动能

B．物体机械能越大，内能越大

C．冰水混合物吸热时，温度不变，内能增大

D．热传递中温度总是从热的物体传到冷的物体

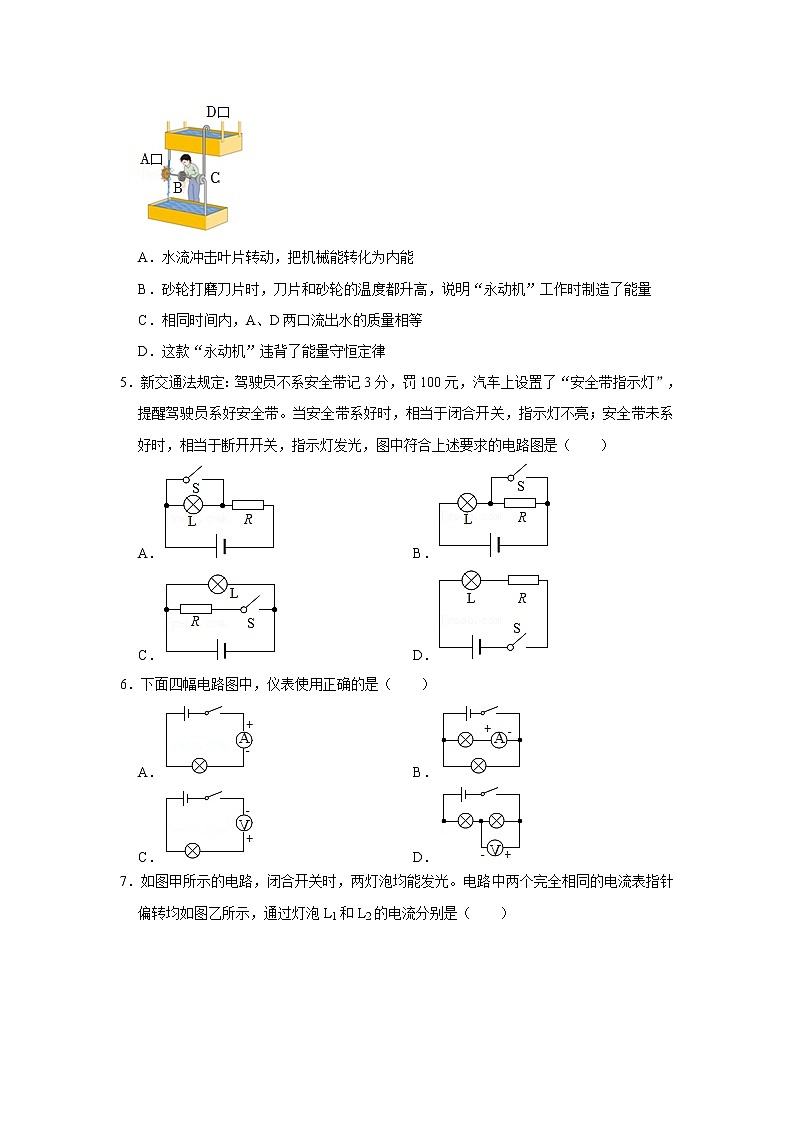

4．如图所示，是设想中的“永动机”，它通过高处的水从A口流出时，水流冲击叶片转动，叶片的转动带动B处的砂轮转动，打磨刀片，同时带动C处的抽水器工作，将低处的水抽到高处从D口流出，从而循环工作。该“永动机”工作过程中，下列说法正确的是（　　）

A．水流冲击叶片转动，把机械能转化为内能

B．砂轮打磨刀片时，刀片和砂轮的温度都升高，说明“永动机”工作时制造了能量

C．相同时间内，A、D两口流出水的质量相等

D．这款“永动机”违背了能量守恒定律

5．新交通法规定：驾驶员不系安全带记3分，罚100元，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光，图中符合上述要求的电路图是（　　）

A． B．

C． D．

6．下面四幅电路图中，仪表使用正确的是（　　）

A． B．

C． D．

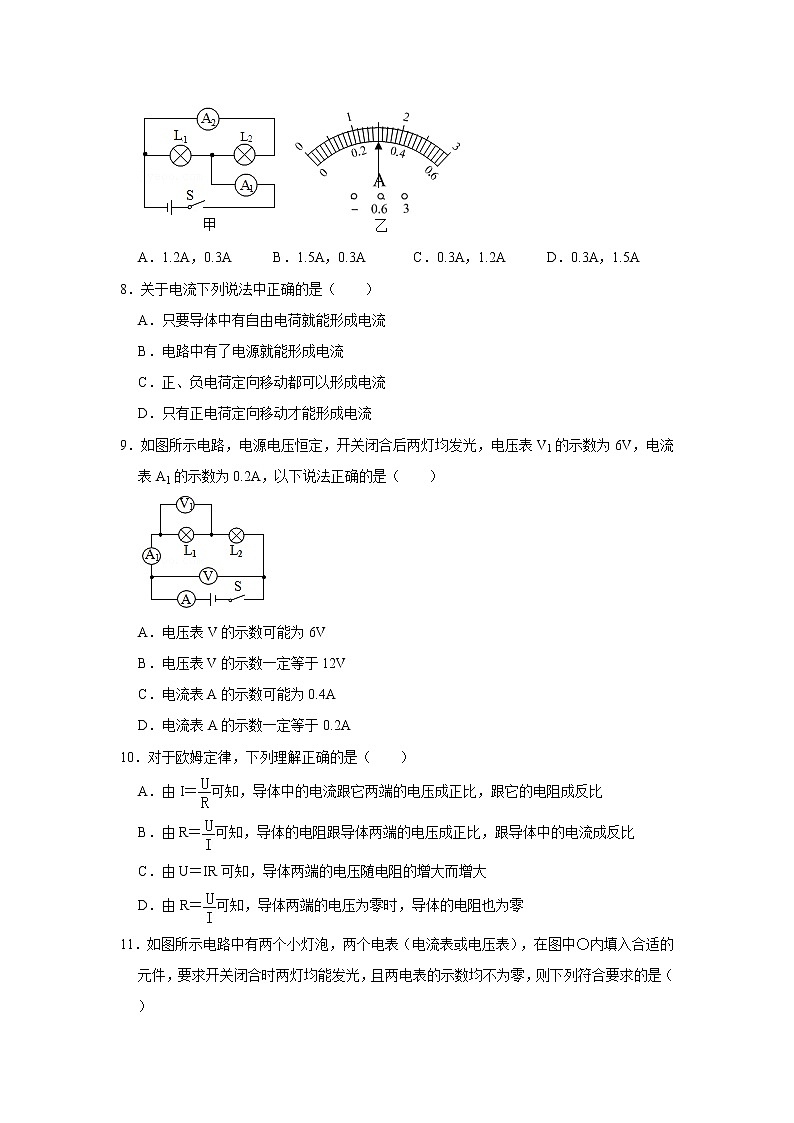

7．如图甲所示的电路，闭合开关时，两灯泡均能发光。电路中两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别是（　　）

A．1.2A，0.3A B．1.5A，0.3A C．0.3A，1.2A D．0.3A，1.5A

8．关于电流下列说法中正确的是（　　）

A．只要导体中有自由电荷就能形成电流

B．电路中有了电源就能形成电流

C．正、负电荷定向移动都可以形成电流

D．只有正电荷定向移动才能形成电流

9．如图所示电路，电源电压恒定，开关闭合后两灯均发光，电压表V1的示数为6V，电流表A1的示数为0.2A，以下说法正确的是（　　）

A．电压表V的示数可能为6V

B．电压表V的示数一定等于12V

C．电流表A的示数可能为0.4A

D．电流表A的示数一定等于0.2A

10．对于欧姆定律，下列理解正确的是（　　）

A．由I＝可知，导体中的电流跟它两端的电压成正比，跟它的电阻成反比

B．由R＝可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比

C．由U＝IR可知，导体两端的电压随电阻的增大而增大

D．由R＝可知，导体两端的电压为零时，导体的电阻也为零

11．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中〇内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（　　）

A．a为小灯泡，b为电流表，c为电压表

B．a为电流表，b为小灯泡，c为电压表

C．a为电压表，b为电流表，c为小灯泡

D．a为小灯泡，b为电压表，c为电流表

12．如图所示，电源电压保持不变，R1＝10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压的大小和滑动变阻器的最大值分别为（　　）

A．4V 10Ω B．4V 20Ω C．6V 10Ω D．6V 20Ω

（多选）13．（3分）用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失）。如图所示是A和B的温度随加热时间变化的图象，下列说法正确的是（　　）

A．A与B的比热容之比为2：1

B．A与B的比热容之比为2：3

C．加热相同时间，B比A吸收热量多

D．A和B升高相同的温度，A吸收热量较多

（多选）14．（3分）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R1为定值电阻，R2为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（　　）

A．电阻R2的阻值变小

B．通过R2的电流变大

C．R2两端的电压变大

D．R1两端的电压与通过R1的电流之比不变

（多选）15．（3分）如图所示是电阻甲和乙的I﹣U图象，小明根据图象信息作出的判断，正确的是（　　）

A．当甲两端的电压为0.5V时，通过它的电流为0.3A

B．将甲和乙串联，若电流为0.3A，则它们的电压之和为2V

C．将甲和乙并联，若电压为1V，则干路中的电流为0.4A

D．当乙两端的电压为2.5V时，其阻值为5Ω

二、填空题（本大题共5个小题，每空2分，共22分）

16．（6分）在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为头发带 　   　（选填“同”或“异”）种电荷而相互 　   　；后者是因为带电体有 　   　的性质。

17．（4分）如图所示，将两根长度相同的镍合金丝A和B接入电路，其中A比B细得多，A和B的电阻分别为RA和RB，则有RA　   　RB，闭合开关S，此时通过它们的电流分别为IA和IB，则有IA　   　IB（均选填“＞”、“＝”或“＜”）。

18．（4分）实验室中有一个铭牌上标有“20Ω，2A”字样的滑动变阻器，如图所示。其中，“20Ω”指的是 　   　两个接线柱间的电阻值；实验时若将滑动变阻器的 　   　两个接线柱接入电路，滑片向右移动时，其连入电路中的阻值变大。

19．（4分）如图所示，是汽油机工作时的 　   　冲程。一台单缸四冲程汽油机的效率为30%，该汽油机正常工作时，在一个工作循环中消耗了10g的汽油，则一个工作循环输出的机械能为 　   　J。（汽油的热值q＝4.6×107J/kg）

20．（4分）如图所示，已知R1：R2＝1：3，当开关S闭合，甲、乙两表为电压表时，两表示数之U甲：U乙＝　   　；当开关S断开，甲、乙两表为电流表时，两表示数I甲：I乙＝　   　。

三、实验探究题（本大题共3个小题，第21题8分，第22题10分，第23题14分，共32分）

21．如图所示是小明做“比较不同物质吸热情况”实验的装置，使用两个相同的容器分别装入A、B两种液体，并用相同的装置加热。

（1）为了达到实验目的，两烧杯中A、B两种液体的质量应 　   　（选填“相同”或“不相同”）。

（2）液体吸收热量的多少可通过 　   　来比较。

（3）将实验数据记录在表格中，分析数据可知，质量相等的A和B两种液体，在吸收热量相同时，　   　（选填“A”或“B”）液体升高的温度较高。

（4）冬天，小明想自制一个暖手袋，若从A或B液体中选一种装入暖手袋中作为供热物质，在相同条件下，选择 　   　（选填“A”或“B”）液体能放出更多热量。

22．如图甲所示，在“探究通过导体的电流与导体两端电压的关系”实验中，某小组选用两节新干电池作为电源，选用规格为“20Ω，1A”的滑动变阻器等器材进行实验。

（1）请根据图甲所示的实物图将图乙中的电路图补充完整。

（2）连接电路时开关应该 　   　。实验时闭合开关，发现电压表无示数，电流表有示数，则产生故障的原因可能是定值电阻 　   　（选填“断路”或“短路”）。

（3）排除故障后，闭合开关，移动滑动变阻器的滑片到不同位置，并记录对应的电压表、电流表示数，如表所示。由测得的数据可知，当电阻一定时，导体中的电流跟导体两端的电压成 　   　比。

（4）进行实验时，该小组发现：无论如何调节滑动变阻器的滑片都无法使电压表的示数达到0.5V，为了使电压表的示数达到0.5V，可采取的具体方法是 　   　（写出一种即可）。

23．小华做测量定值电阻RX阻值的实验，现有器材：待测电阻RX、两节干电池、电压表、电流表、滑动变阻器、开关、导线若干。

（1）小华设计了如图甲所示的电路测量RX的阻值，该实验的原理是 　   　。

（2）闭合开关之前，滑动变阻器的滑片应置于 　   　（选填“最左”或“最右”）端。

（3）当电压表示数为1.3V时，电流表示数如图乙所示，则通过RX的电流大小为 　   　A，它的阻值是 　   　Ω。

（4）本实验要多次测量取平均值，其目的是 　   　。

【拓展】小华利用电源（电压未知但恒定不变）、阻值为R0的定值电阻、电流表、开关等器材，设计了如图丙所示的电路也能测出RX的阻值，请你完成下列实验步骤。

①按电路图正确连接电路，闭合开关S，断开开关S1，读出电流表示数I1；

②　   　，读出电流表示数I2；

③根据实验数据，计算出待测电阻RX＝　   　。（用R0、I1、I2表示）

四、计算题（本大题共2小题，共13分，第24题6分，第25题7分；解答时要有必要的文字说明、公式和计算过程，只写最后答案的不得分，答案中必须明确写出数据和单位）

24．在如图所示的电路中，电源电压为12V且保持不变，R2的阻值为24Ω，电流表A1的示数为2A。求：

（1）电流表A2的示数；

（2）R1接入电路的阻值；

（3）若电流表A1的量程为0～3A，A2的量程为0～0.6A，为了使两表均不损坏，则滑动变阻器R1接入电路的阻值至少为多少。

25．如图甲所示，电源电压保持不变，电压表的量程为0～15V，滑动变阻器R的规格为“80Ω，2A”。两只小灯泡正常发光时的电压均为12V，它们的电流与电压的关系图象如图乙所示。闭合开关S，在保证电路安全的情况下，当滑动变阻器的滑片P置于距左端五分之一处时，小灯泡L1正常发光。求：

（1）小灯泡L1正常发光时的电阻；

（2）电源电压；

（3）在保证电路安全的情况下，滑动变阻器连入电路的阻值范围。

河北省邢台市襄都区2022-2023学年九年级（上）期中物理试卷

参考答案

一、选择题（本大题共15个小题，共33分。1～12小题为单选题，每个小题的四个选项中，只有一个选项符合题意，每个题2分；13～15小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题2分，全选对的给3分，选对但不全的给2分，有选错或不选的不给分）

1．A   2．B   3．C   4．D  5．A   6．B   7．A   8．C    9．D

10．A    11．B   12．D

（多选）13．（3分）AD

（多选）14．（3分）CD

（多选）15．（3分）BD

二、填空题（本大题共5个小题，每空2分，共22分）

16．（6分）答案为：同；排斥；吸引轻小物体。

17．（4分）答案为：＞；＝。

18．（4分）答案为：A、B；AC或AD。

19．（4分）答案为：做功；1.38×105。

20．（4分）答案为：4：3；1：4。

三、实验探究题（本大题共3个小题，第21题8分，第22题10分，第23题14分，共32分）

21．答案为：（1）相同；（2）加热时间；（3）B；（4）A。

22．答案为：（1）见解答；（2）断开；短路；（3）正；（4）减小电源电压。

23．答案为：（1）；（2）最右；（3）0.26；5；（4）减小误差；（5）再闭合开关S1；。

四、计算题（本大题共2小题，共13分，第24题6分，第25题7分；解答时要有必要的文字说明、公式和计算过程，只写最后答案的不得分，答案中必须明确写出数据和单位）

24．解：（1）由图知电阻R1和R2并联，电流表A2测R2的电流，电流表A1的测总电流，则电流表A2的示数为I2＝＝＝0.5A；

（2）通过R1的电流I1＝I﹣I2＝2A﹣0.5A＝1.5A，

R1两端的电压U1＝U＝12V，

R1接入电路的阻值R1＝＝＝8Ω；

（3）电源电压不变，R2的阻值不变，根据欧姆定律知，当R1接入电路的阻值变化时，通过R2的电流不变，电流表A2测R2的电流，示数不变，

因为电流表A1的量程为0～3A，所以通过R1的最大电流为I1大＝I大﹣I2＝0.3A﹣0.5A＝2.5A，

滑动变阻器R1的最小电阻R1小＝＝＝4.8Ω。

答：（1）电流表A2的示数0.5A；

（2）R1接入电路的阻值为8Ω；

（3）滑动变阻器R1接入电路的阻值至少为4.8Ω。

25．解：（1）由题知两只小灯泡正常发光时的电压U1＝U2＝12 V，由图乙知L1正常工作时的电流I1＝0.5A，

因此小灯泡L1正常工作时的电阻R1＝＝＝24Ω；

（2）灯泡L1正常发光时电路中的电流为I＝I1＝0.5 A 时，由图乙可知灯泡L2两端的电压U2′＝4V，

滑动变阻器连入电路的电阻为R滑＝R＝×80Ω＝16Ω，

滑动变阻器两端的电压U滑＝IR滑＝0.5A×16Ω＝8V，

电源电压U＝U1+U2′+U滑＝12V+4V+8V＝24V；

（3）由串联电路的分压规律可知，当电压表示数最大为15V时，滑动变阻器连入电路的阻值最大，

此时两灯泡的电压之和为U12＝U﹣U滑大＝24V﹣15V＝9V，

由图乙可知，当两灯泡的电压之和为9V时，电路中的电流为I小＝0.4A，

此时滑动变阻器连入电路的最大阻值为R滑大＝＝＝37.5Ω，

当电路中的电流为I大＝I1＝0.5A时，滑动变阻器连入电路的阻值最小，

由题意和（2）小题可知R滑小＝16Ω，

所以滑动变阻器连人电路的阻值范围为16Ω～37.5Ω。

答：（1）小灯泡L1正常发光时的电阻为24Ω；

（2）电源电压为24V；

（3）在保证电路安全的情况下，滑动变阻器连入电路的阻值范围为16Ω～37.5Ω。
