    2022-2023学年河北省邢台市威县九年级(上)期末物理试卷(含详细答案解析)

    展开
    这是一份2022-2023学年河北省邢台市威县九年级(上)期末物理试卷(含详细答案解析),共19页。试卷主要包含了单选题,多选题,填空题,实验探究题,计算题等内容,欢迎下载使用。

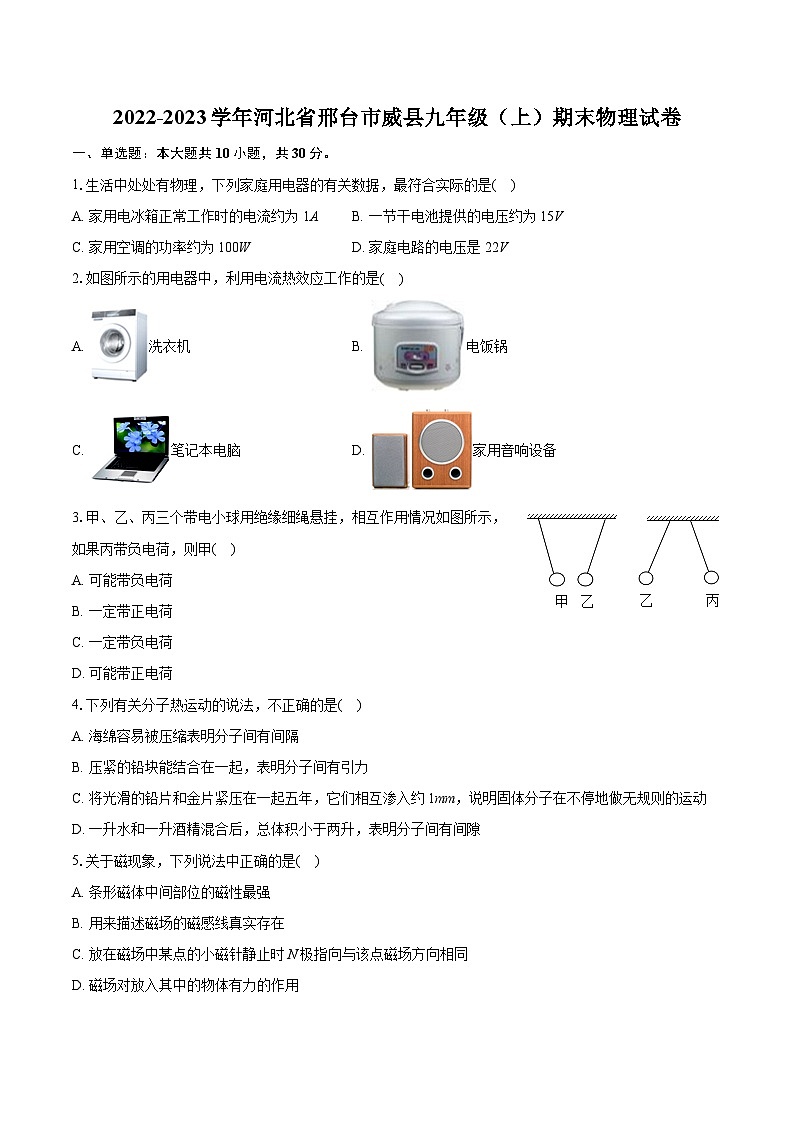

    1.生活中处处有物理,下列家庭用电器的有关数据,最符合实际的是( )
    A. 家用电冰箱正常工作时的电流约为1AB. 一节干电池提供的电压约为15V
    C. 家用空调的功率约为100WD. 家庭电路的电压是22V
    2.如图所示的用电器中,利用电流热效应工作的是( )
    A. 洗衣机B. 电饭锅
    C. 笔记本电脑D. 家用音响设备
    3.甲、乙、丙三个带电小球用绝缘细绳悬挂,相互作用情况如图所示,如果丙带负电荷,则甲( )
    A. 可能带负电荷
    B. 一定带正电荷
    C. 一定带负电荷
    D. 可能带正电荷
    4.下列有关分子热运动的说法,不正确的是( )
    A. 海绵容易被压缩表明分子间有间隔
    B. 压紧的铅块能结合在一起,表明分子间有引力
    C. 将光滑的铅片和金片紧压在一起五年,它们相互渗入约1mm,说明固体分子在不停地做无规则的运动
    D. 一升水和一升酒精混合后,总体积小于两升,表明分子间有间隙
    5.关于磁现象,下列说法中正确的是( )
    A. 条形磁体中间部位的磁性最强
    B. 用来描述磁场的磁感线真实存在
    C. 放在磁场中某点的小磁针静止时N极指向与该点磁场方向相同
    D. 磁场对放入其中的物体有力的作用

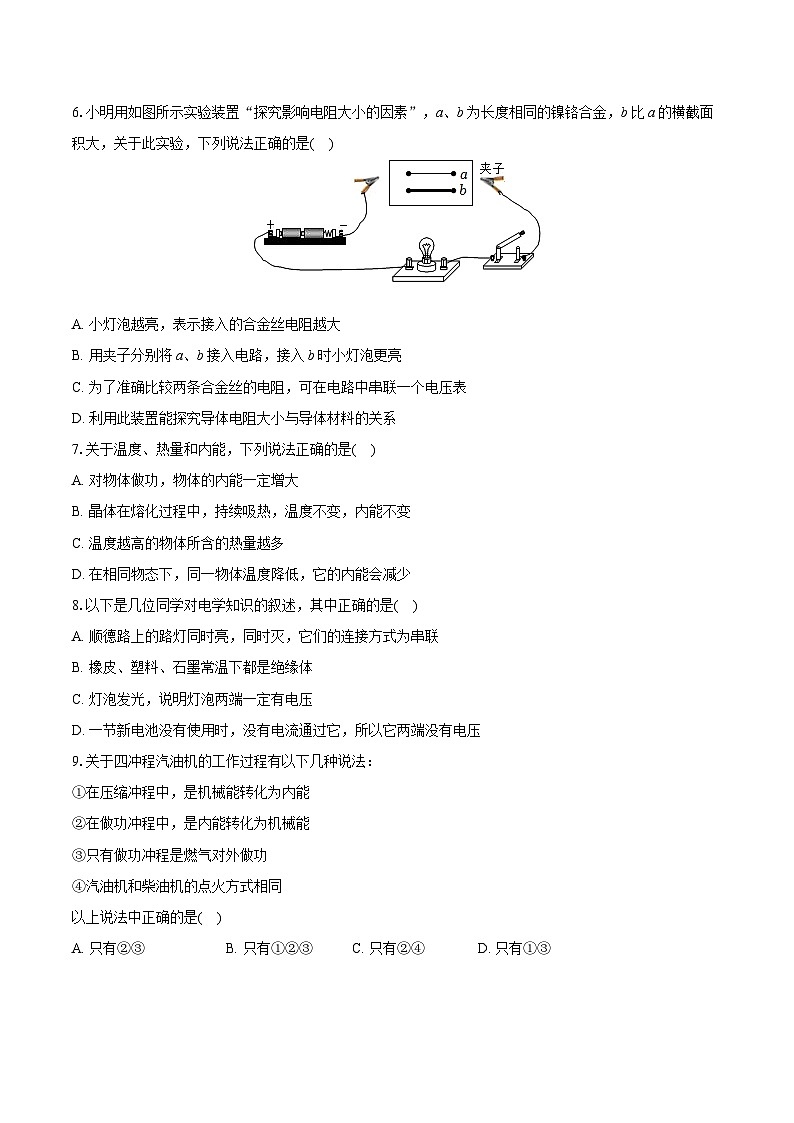

    6.小明用如图所示实验装置“探究影响电阻大小的因素”,a、b为长度相同的镍铬合金,b比a的横截面积大,关于此实验,下列说法正确的是( )
    A. 小灯泡越亮,表示接入的合金丝电阻越大
    B. 用夹子分别将a、b接入电路,接入b时小灯泡更亮
    C. 为了准确比较两条合金丝的电阻,可在电路中串联一个电压表
    D. 利用此装置能探究导体电阻大小与导体材料的关系
    7.关于温度、热量和内能,下列说法正确的是( )
    A. 对物体做功,物体的内能一定增大
    B. 晶体在熔化过程中,持续吸热,温度不变,内能不变
    C. 温度越高的物体所含的热量越多
    D. 在相同物态下,同一物体温度降低,它的内能会减少
    8.以下是几位同学对电学知识的叙述,其中正确的是( )
    A. 顺德路上的路灯同时亮,同时灭,它们的连接方式为串联
    B. 橡皮、塑料、石墨常温下都是绝缘体
    C. 灯泡发光,说明灯泡两端一定有电压
    D. 一节新电池没有使用时,没有电流通过它,所以它两端没有电压
    9.关于四冲程汽油机的工作过程有以下几种说法:
    ①在压缩冲程中,是机械能转化为内能
    ②在做功冲程中,是内能转化为机械能
    ③只有做功冲程是燃气对外做功
    ④汽油机和柴油机的点火方式相同
    以上说法中正确的是( )
    A. 只有②③B. 只有①②③C. 只有②④D. 只有①③

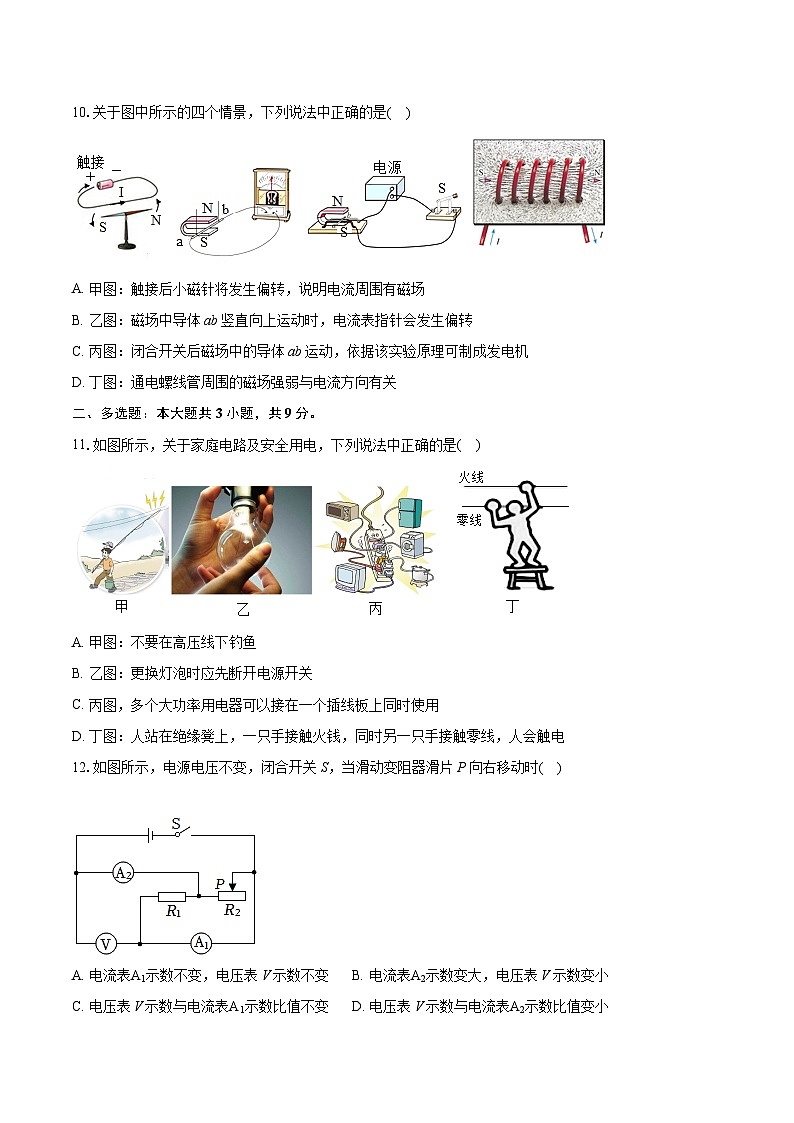

    10.关于图中所示的四个情景,下列说法中正确的是( )
    A. 甲图:触接后小磁针将发生偏转,说明电流周围有磁场
    B. 乙图:磁场中导体ab竖直向上运动时,电流表指针会发生偏转
    C. 丙图:闭合开关后磁场中的导体ab运动,依据该实验原理可制成发电机
    D. 丁图:通电螺线管周围的磁场强弱与电流方向有关
    二、多选题:本大题共3小题,共9分。
    11.如图所示,关于家庭电路及安全用电,下列说法中正确的是( )
    A. 甲图:不要在高压线下钓鱼
    B. 乙图:更换灯泡时应先断开电源开关
    C. 丙图,多个大功率用电器可以接在一个插线板上同时使用
    D. 丁图:人站在绝缘凳上,一只手接触火钱,同时另一只手接触零线,人会触电
    12.如图所示,电源电压不变,闭合开关S,当滑动变阻器滑片P向右移动时( )
    A. 电流表A1示数不变,电压表V示数不变B. 电流表A2示数变大,电压表V示数变小
    C. 电压表V示数与电流表A1示数比值不变D. 电压表V示数与电流表A2示数比值变小
    13.如图甲所示的电路,电源电压保持不变,R0为定值电阻,闭合开关S,滑动变阻器R的滑片P从a端滑到b端的过程中,电流表和电压表示数变化的规律如图乙所示。下列说法正确的是( )
    A. 电源电压为8V
    B. 定值电阻R0的阻值为10Ω
    C. 整个电路消耗的最大功率为4.8W
    D. 滑片P在b端时,通电1min变阻器消耗的电能为30J
    三、填空题:本大题共6小题,共30分。
    14.劣质的油性油漆、板材、涂料剂等材料含有较多的甲醛、笨、二甲苯等有毒有机物,若以此来装修房屋,会造成室内环境污染。这是因为有毒有机物分子都在做永不停息地 ______,这种现象在夏天时特别严重,因为______越高,分子运动越剧烈。
    15.电荷的______ 移动形成电流。在电路中,电流的方向是从电源的______ 极流出。教室里日光灯之间是______ 连接的。
    16.2022年11月29日23时08分,神舟十五号飞船在酒泉卫星发射中心成功发射。航天员在太空出差6个月,任务的主要目的包括验证空间站具备乘组轮换能力,并实现航天员乘组首次在轨轮换。如图1所示是火箭发射时的场景和天和核心舱图片。
    (1)发射火箭时用液态氢气做燃料主要是利用它的______ 高(选填“比热容”、“密度”或“热值”)的特性。
    (2)高温燃气将火箭推向太空的过程中,火箭发动机工作时的能量转化过程与图2 ______ (选填“甲”或“乙”)所示热机工作冲程相同。
    (3)天和核心舱大面积采用可展柔性太阳电池翼和6组锂离子蓄电池满足舱内所有设备运转和航天员生活用电,其中太阳能电池翼是直接将太阳能转化为______ 能。
    17.如图所示是电铃的工作原理图,当闭合开关后,电磁铁产生磁性,“a”端为______极,电磁铁吸引______(选填“螺钉A”或“衔铁B”),带动小球敲击铃碗发声,但同时A和B又会分离,电路断开,电磁铁失去磁性,B复位又将电路接通,如此反复,电铃持续发声;若要使得小球敲击铃碗的声音响度更大些,可将滑动变阻器的滑片P向______(选填“左”或“右”)滑动。
    18.小明一家外出旅游,出门时电能表示数为
    ,回来时为
    ,这期间消耗了______度电。这些电能可使标有“220V 25W”的灯泡正常工作______h。
    19.如图所示,电阻甲和乙的I−U图象,甲的电阻R甲=______ Ω;如果甲、乙并联在2V电路中,干路中的电流I=______ A。
    四、实验探究题:本大题共2小题,共20分。
    20.图中为研究焦耳定律的实验装置。在两个相同的烧瓶中装满初温相同的煤油,插入两个相同的温度计,瓶中电阻丝为定值电阻,其关系为R甲>R乙。
    (1)图中的两段电阻丝连接的方式为______ (选填“串联”或“并联”);
    (2)实验中,通过观察______ 来判断电流通过导体产生热量的多少;
    (3)闭合开关一段时间,观察到甲瓶中煤油的温度高于乙瓶。这表明:在______ 相同时,______ 越大,电流产生的热量越多;
    (4)实验探究过程中用到两个物理研究方法是______ 法和______ 法。
    21.测定“小灯泡电功率”的实验中,电源电压为3V,小灯泡额定电压为2.5V、额定功率小于1W。
    (1)请你用笔画线代替导线,将图甲中的实物电路连接完整。
    (2)闭合开关前,滑动变阻器滑片P应位于______ (选填“A”或“B”)端。
    (3)小叶同学移动滑片P到某一点时,电压表示数(如图乙所示)为______ V,若她想测量小灯泡的额定功率,应将图甲中滑片P向______ (选填“A”或“B”)端移动,使电压表的示数为2.5V。
    (4)小叶同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丙所示的I−U图象,根据图象信息,可计算出小灯泡的额定功率为______ W。
    (5)细心的小叶发现通过灯泡的电流跟它两端的电压不成正比,其原因是______ 。
    五、计算题:本大题共2小题,共11分。
    22.小明家用干木柴烧水时,用掉1.4kg的干木柴。[已知:干木柴的热值为1.2×107J/kg,水的比热容为4.2×103J/(kg⋅℃)]
    (1)1.4kg干木柴完全燃烧放出多少热量?
    (2)如果干木柴完全燃烧放出热量的50%被初温为20℃、质量为40kg的水吸收,求水的温度。
    23.如图所示的电路中,电源电压不变,R1=36Ω,小灯泡标有9V2.25W”(小灯泡灯丝电阻阻值不变),滑动变阻器R2标有“200Ω0.5A”,电流表的量程是0∼0.6A,电压表的量程是0∼15V。当只断开S2时,电流表示数为0.5A。求:
    (1)电源电压为多少?
    (2)只闭合S1时,小灯泡消耗的电功率为多少?
    (3)只闭合S2时,在保证电路安全的情况下,当电路的总电功率最小时,滑动变阻器的电功率是多少?
    答案和解析
    1.【答案】A
    【解析】解:A.家用电冰箱的电流约为1A,故A符合实际;
    B.一节干电池的电压约为1.5V,故B不符合实际;
    C.家用空调的功率约为1000W,故C不符合实际
    D.在我国,家用电器正常工作的电压一般是220V,为保证它们正常工作,与之配套的家庭电路电压也是220V,故D不符合实际。
    故选:A。
    首先对题目中涉及的物理量有个初步的了解,对于选项中的单位,可根据需要进行相应的换算或转换,排除与生活实际相差较远的选项,找出符合生活实际的答案。
    物理与社会生活联系紧密,多了解一些生活中的常见量的值可帮助我们更好地学好物理,同时也能让物理更好地为生活服务。
    2.【答案】B
    【解析】解:洗衣机工作时主要是把电能转化为机械能,笔记本电脑工作时主要将电能转化为光能和声能,家用音响设备工作时主要将电能转化为声能,只有电饭锅工作时把电能转化为内能,是利用电流的热效应,故B符合题意。
    故选:B。
    电流的热效应就是把电能转化为内能,结合用电器的能量转化可做出判断。
    本题主要考查学生对电流的热效应,以及电能和其它形式能的相互转化,是一道基础题。
    3.【答案】B
    【解析】解:由图知乙、丙相互排斥,说明乙、丙一定带同种电荷,已知丙带负电,则乙一定也带负电;
    图中甲、乙相互吸引,根据异种电荷相互吸引可知,甲带正电,故B正确。
    故选:B。
    同种电荷相互排斥,异种电荷相互吸引。
    带电体吸引不带电体,排斥带同种电荷,吸引可能带异种电荷,其中之一带电。注意带电体具有吸引轻小物体的性质的情况。
    4.【答案】A
    【解析】解:
    A、海绵容易被压缩是因为海绵内部有空隙,不能表明分子间有间隔,故A错误;
    B、压紧的铅块能结合在一起,说明分子间有引力,故B正确;
    C、铅片和金片紧压相互渗入是固体的扩散现象,能说明分子是运动,故C正确;
    D、一升水和一升酒精混合后,总体积小于两升,这说明分子间有间隙,故D正确。
    故选:A。
    根据分子动理论的内容分析答题,物质是由分子或原子组成的,一切物质的分子都在不停地做无规则的运动,组成物质的分子间存在相互作用的引力与斥力。
    本题考查学生对分子动理论内容的掌握情况,需要结合具体实例进行分析。
    5.【答案】C
    【解析】解:A、条形磁体的两端磁性最强,中间磁性最弱,故A错误;
    B、磁场是真实存在的,但磁感线是为了描述磁场分布而引入的,不是真实存在的,故B错误;
    C、磁场中某点的磁场方向与放在该处的小磁针N极所指的方向相同,故C正确;
    D、磁场的基本性质是对放入其中的磁体产生磁力的作用,而不是对放入其中的物体有力的作用,故D错误。
    故选:C。
    (1)条形磁体的两端磁性最强,中间磁性最弱;
    (2)磁体周围存在磁场,为了描述磁场的性质而引入了磁感线的概念,可形象地表示磁场的性质;
    (3)放入磁场中的小磁针,静止时N极所指的方向即为该点的磁场方向;
    (4)磁场看不见,可以通过它表现的性质来认识它,基本性质是对放入其中的磁体产生磁力的作用。
    本题考查了有关磁极、磁场和磁感线的基本知识,为易错题,需要对基础知识掌握并理解才能正确作答。
    6.【答案】B
    【解析】解:A、小灯泡越亮,电路中的电流越大,表示接入的合金丝电阻越小,故A错误;
    B、用夹子分别将a、b接入电路,a、b的长度相同、材料相同,a的横截面积小,b的横截面积大,b的电阻小,接入b时通过小灯泡的电流大,小灯泡更亮,故B正确;
    C、为了准确比较两条合金丝的电阻,可在电路中串联一个电流表,根据电流的大小来判断电阻的大小,故C错误;
    D、利用此装置中的一根电阻丝,无法改变材料,所以无法探究导体电阻大小和材料的关系,故D错误。
    故选:B。
    (1)在此实验装置中,运用转换法,电阻的大小通过比较小灯泡的亮度来判断,但是现象不是很明显,效果不好,为了准确比较电阻的大小,可以在电路中串联一只电流表。
    (2)因为两根电阻丝的材料一样,故运用控制变量法,可以探究导体的电阻大小和横截面积、长度的关系。
    此题主要考查的是电阻大小的影响因素和转换法、控制变量法在物理实验中的熟练运用,是中考的常见题型。
    7.【答案】D
    【解析】解:A、对物体做功,如果是改变其位置、高度等,则内能不一定增加,故A错误;
    B、晶体在熔化过程中,持续吸热,温度不变,但内能变大,故B错误;
    C、热量是一个过程量,不能说物体含有多少热量,故C错误;
    D、在相同物态下,同一物体温度降低,物体的内能会减少,故D正确。
    故选:D。
    (1)对物体做功,如果是改变其位置、高度等,则内能不会增加;
    (2)物体吸收热量,内能变大;
    (3)热量是一个过程量,不能说物体含有多少热量;
    (4)内能的大小与质量、温度、状态等因素有关。
    此题考查了物体具有内能的条件、热量的理解、及热传递的理解,是一道综合题。
    8.【答案】C
    【解析】解:A.街上的路灯总是同时亮,同时熄灭,有时损坏了一盏,其它路灯也会亮,由此可见路灯可以独立工作,互不影响,因此路灯之间是并联的,故A错误;
    B.根据导电能力分导体和绝缘体、半导体,常温下石墨是导体,橡皮、塑料是绝缘体,故B错误;
    C.电压是形成电流的原因,灯泡中有电流时,灯泡两端一定有电压,故C正确;
    D.一节新电池没有使用时,没有电流通过它,但它两端有电压,故D错误。
    故选:C。
    (1)串联电路各用电器之间互相影响,并联电路中各用电器既可以独立工作,又互不影响;
    (2)容易导电的物体叫导体,不容易导电的物体叫绝缘体;常见的导体包括:人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、塑料、玻璃、橡胶、油等。
    (3)持续电流形成的条件:有闭合回路,并且有电源提供电压;
    (4)电源是提供电压的装置。
    本题考查了串并联电路的判断、电压、导体和绝缘体,属于基础题。
    9.【答案】B
    【解析】解:(1)汽油机四个冲程中,只有做功冲程燃气对外做功,将内能转化为机械能,在压缩冲程中将机械能转化为内能,故①②③正确;
    (2)汽油机中有火花塞,采用的是点燃式点火;而柴油机是喷油嘴喷出雾状柴油,进行压燃式点火,故④错误。
    故选:B。
    (1)四冲程汽油机一个工作循环有四个冲程,分别是吸气、做功、压缩和排气,其中只有做功冲程对外做功,将内能转化为机械能;另外还有压缩冲程有能量转化,将机械能转化为内能。
    (2)汽油机在吸气冲程中吸入的是汽油和空气的混合物,而柴油机吸入的是空气;汽油机中有火花塞,采用的是点燃式点火;而柴油机是喷油嘴喷出雾状柴油,进行压燃式点火。
    本题考查了内燃机的四个冲程,要求学生对每个冲程的特点、能量转化等情况十分熟悉才能顺利解答。
    10.【答案】A
    【解析】解:
    A、甲图是奥斯特实验,导线触及电源后,电路中有电流,小磁针将发生偏转,说明电流周围有磁场,故A正确;
    B、乙图磁场中导体ab竖直向上运动时,不切割磁感线,不会产生感应电流,电流计的指针不会偏转,故B错误;
    C、丙图中有电源,闭合开关后,通电导体在磁场中受力而运动,依据该实验原理可制成电动机,故C错误;
    D、丁图中通电螺线管周围的磁场强弱与电流的大小有关,而磁场方向与电流的方向有关,故D错误。
    故选:A。
    (1)通电导线周围存在磁场;
    (2)闭合电路中的部分导体在磁场中做切割磁感线运动时,导体中会产生感应电流的现象叫做电磁感应现象;
    (3)通电后,导体棒在磁场中发生运动,是研究通电导线在磁场中受磁场力的;
    (4)通电螺线管中的磁性强弱与电流大小和线圈匝数有关。
    本题考查了奥斯特实验、产生感应电流的条件、电动机的原理、影响通电螺线管中的磁性强弱的因素等知识,知识点较多,但难度不大。
    11.【答案】ABD
    【解析】解:A、安全用电的原则是:不接触低压带电体,不靠近高压带电体;所以不可以在高压线下钓鱼,故A正确;
    B、在断开电源开关的情况下更换灯泡,灯泡处不带电,这样才安全,故B正确;
    C、家庭电路中各用电器是并联的,一个插座上同时使用多个大功率用电器,会造成干路电流过大,容易引起火灾,故C错误;
    D、由于人体是导体,所以人站在绝缘凳上,一只手接触火线,一只手接触零线,此时会有电流通过人体,会发生触电事故,故D正确。
    故选:ABD。
    (1)安全用电的原则:不接触低压带电体,不靠近高压带电;
    (2)在更换灯泡时,应先断开开关;
    (3)家庭电路中各用电器是并联的,一个插座上同时使用多个大功率用电器,会造成干路电流过大,引起火灾;
    (4)触电分为单线触电和双线触电。
    本题考查了学生对安全用电知识的了解与掌握,平时学习时多了解、积累,加强安全意识,学好电、用好电!
    12.【答案】AC
    【解析】解:由电路图可知,R1与R2并联,电流表A1测R1支路的电流,电流表A2测干路电流,电压表测电源的电压。
    因电源电压不变,所以,滑片移动时,电压表V的示数不变;
    因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R1的电流不变,即电流表A1的示数不变;
    由电压表V和电流表A1的示数不变可知,电压表V示数与电流表A1示数比值不变;
    当滑动变阻器滑片P向右移动时,接入电路中的电阻变大,由I=UR可知,通过R2支路的电流变小,因并联电路中干路电流等于各支路电流之和,所以,干路电流变小,即电流表A2的示数变小,由电压表V的示数不变、电流表A2的示数变小可知,电压表V示数与电流表A2示数比值变大;
    综上所述,AC正确。
    故选:AC。
    由电路图可知,R1与R2并联,电流表A1测R1支路的电流,电流表A2测干路电流,电压表测电源的电压。根据电源的电压可知滑片移动时电压表示数的变化,根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1电流的变化,进一步可知电压表V示数与电流表A1示数比值变化,根据滑片的移动可知接入电路中电阻的变化,根据欧姆定律可知通过变阻器电流的变化,根据并联电路的电流特点可知干路电流的变化,进一步可知电压表V示数与电流表A2示数比值变化。
    本题考查了电路的动态分析,涉及到并联电路的特点和欧姆定律的应用,分清电路的连接方式和电表所测的电路元件是关键。
    13.【答案】BD
    【解析】解:AB、由电路图可知,定值电阻R0和滑动变阻器串联,电压表测量R两端的电压,电流表测量电路中的电流;当滑片P位于a端时,电路为R0的简单电路,此时电路中的电流最大;
    由图像可知,电路中的最大电流0.6A时,根据欧姆定律可知,电源电压:U=0.6A×R0……①
    当滑片P位于b端时,定值电阻R与滑动变阻器的最大阻值串联,此时电路中的电流最小,由图像可知,电路中的最小电流0.2A,电压表示数为5V,
    根据串联电路电压特点和欧姆定律可知,电源电压:U=0.1A×R0+5V……②
    联立①②可得:R0=10Ω,U=6V,故A错误、B正确;
    C、由于电路的最大电流为0.6A,所以电路消耗的最大功率:Pmax=UImax=6V×0.6A=3.6W,故C错误;
    D、滑片P在b端时,1min内R消耗的电能W=UIt=5V×0.1A×1×60s=30J,故D正确。
    故选:BD。
    (1)由电路图可知,定值电阻R0和滑动变阻器串联,电压表测量R两端的电压,电流表测量电路中的电流;闭合开关S,当滑片P位于a端时,电路为R0的简单电路,此时电路中的电流最大,根据图像读出最大电流,利用欧姆定律表示出电源电压;
    当滑片P位于b端时,定值电阻R0与滑动变阻器的最大阻值串联,此时电路中的电流最小,根据图像读出电路中的最小电流,根据串联电路电压规律和欧姆定律表示出电源电压,联立关系式可求出定值电阻和电源电压;
    (2)根据电路最大电流和P=UI求出电路消耗的最大功率;
    (3)根据W=UIt得出滑片P在b端时,1min内R消耗的电能。
    本题考查了串联电路的特点和欧姆定律、电功率公式的应用,关键是根据图像读出相关的信息。
    14.【答案】做无规则运动 温度
    【解析】解:整个屋子弥漫着有毒气体的气味,是分子不停地做无规则运动的结果;因为分子在永不停息地做无规则运动,运动速度与温度有关,温度越高,分子运动越剧烈,所以在夏天时特别严重。
    故答案为:做无规则运动;温度。
    不同物体互相接触时彼此进入对方的现象叫扩散,扩散现象说明了一切物质的分子都在不停地做无规则运动;温度越高,分子的无规则运动越剧烈。
    本题主要考查学生对分子动理论的基本知识的理解和掌握。
    15.【答案】定向 正 并联
    【解析】解:电荷的定向移动形成电流;
    在电路中,电流的方向是从电源的正极流出经用电器回到电源负极;
    教室里日光灯之间工作时互不影响,并联连接的。
    故答案为:定向;正;并联。
    电荷的定向移动形成电流;
    在电源的外部,电流的方向是从电源正极出发,经用电器回到电源负极;
    家庭电路中各用电器并联,互不影响。
    本题考查了电流的形成和方向、电路的连接,属于基础题。
    16.【答案】热值 甲 电
    【解析】解:(1)发射火箭时用液态氢气做燃料主要是利用它的热值大的特性,相同质量的液态氢和其它燃料相比,完全燃烧时放出的热量更多;
    (2)火箭发动机工作时将燃气的内能转化为火箭的机械能;
    由图2甲可知,进气门和排气门都关闭,火花塞点火,活塞向下运动,为热机的做功冲程,在该冲程中内能转化为机械能,
    由图2乙可知,进气门和排气门都关闭,活塞向上运动,为热机的压缩冲程,在该冲程中机械能转化为内能,
    所以,火箭发动机工作时的能量转化过程与图2甲所示的热机工作冲程相同;
    (3)太阳能电池翼是直接将太阳能转化为电能。
    故答案为:(1)热值;(2)甲;(3)电。
    (1)热值是燃料的特性,相同质量的不同燃料完全燃烧时,热值越大的燃料,放出的热量越多;
    (2)火箭发动机工作时将燃气的内能转化为火箭的机械能;热机的压缩冲程将机械能转化为内能,做功冲程将内能转化为机械能;
    (3)太阳能电池翼将太阳能转化为电能。
    本题考查对热值概念的理解、热机工作过程中的能量转化以及太阳能电池的工作原理,难度不大。
    17.【答案】N 衔铁B 右
    【解析】解:由图可知,电流从左边线圈的下端流入、上端流出,根据安培定则可知,a端为N极;
    闭合开关,电磁铁有电流通过,电磁铁具有磁性,衔铁B被吸引过来,使小球打击铃碗发出声音,同时衔铁B与螺钉A分离,电路断开,电磁铁失去磁性,小球又被弹簧片弹回,衔铁B与螺钉A再次接触,电路闭合,不断重复,电铃便发出连续击打声了;
    若要使得小球敲击铃碗的声音响度更大些,需要增大电磁铁的磁性,增大电路中的电流,减小电路中的电阻,故可将滑动变阻器的滑片P向右移动。
    故答案为:N;衔铁B;右。
    根据安培定则判定a端的磁极;
    电磁铁通电时有磁性,断电时无磁性,电铃就是利用电磁铁的这个特性工作的;通电时,电磁铁吸引衔铁,小球打击铃碗发出声音,同时衔铁与螺钉分离,小球被弹回,电路重新接通,不断重复上面的过程;
    电磁铁的磁性强弱与电流大小和线圈匝数的多少有关。
    通过读图可明确电铃的工作原理与工作过程,从而可以正确描述其工作时的状态,难度不大。
    18.【答案】3 120
    【解析】解:
    (1)由图知,出门时电能表的读数为864.0kW⋅h,回来时电能表的读数为867.0kW⋅h;
    这段时间内消耗的电能:W=867.0kW⋅h−864.0kW⋅h=3kW⋅h=3度;
    (2)灯正常工作时的功率:
    P=P额=25W=0.025kW,
    由P=Wt可得,灯泡正常工作的时间:
    t=WP=3kW⋅h0.025kW=120h。
    故答案为:3;120。
    (1)电能表是测量消耗电能多少的仪器,最后一位示数是小数位,其单位是kW⋅h,由图示可读出其示数,前后读数之差就是这段时间消耗的电能;
    (2)灯正常工作时的功率等于额定功率,利用t=WP求时间。
    本题考查电能表的读数、消耗电能的计算以及电功率公式的应用,关键是理解电能表参数的物理意义,解题过程中还要注意单位的换算。
    19.【答案】50.6
    【解析】解:(1)由图象可知:通过甲的电流与它两端的电压成正比,即甲为定值电阻;
    当U甲=2V时,通过的电流I甲=0.4A,
    由I=UR可得,甲的电阻:
    R甲=U甲I甲=2V0.4A=5Ω;
    (2)甲、乙并联在2V的电路中时,
    因为并联电路中各支路两端的电压相等,所以两电阻两端的电压均为2V,
    由图象可知,I甲=0.4A,I乙=0.2A,
    因并联电路中干路电流等于各支路电流之和,所以干路电流:
    I=I甲+I乙=0.2A+0.4A=0.6A。
    故答案为:5;0.6。
    (1)由图象可知,读出任意一组甲的电压和对应的电流,根据欧姆定律求出甲的电阻;
    (2)甲、乙并联在2V的电路中时,它们两端的电压均为2V,根据图象读出通过两电阻的电流,利用并联电路的电流特点求出干路中的电流。
    本题考查并联电路的电压特点和欧姆定律的灵活运用,关键是根据图象得出相关的信息。
    20.【答案】串联 温度计升高的示数 电流和通电时间 电阻 控制变量 转换
    【解析】解:(1)根据实物图可知,电路中只有一条电流的路径,为串联电路;
    (2)根据转换法可知,实验中,我们通过温度计升高的示数反应导体产生热量的多少;
    (3)两个电阻串联,通电时间和电流相同,电阻的大小不同,合开关一段时间,甲瓶中的电阻的阻值大,甲瓶中煤油的温度高于乙瓶,这说明甲产生的热量多,故结论为:在电流和通电时间相同时,电阻越大,产生的热量越多;
    (4)实验中采用的方法是控制变量法和转换法。
    故答案为:(1)串联;(2)温度计升高的示数;(3)电流和通电时间;电阻;(4)控制变量;转换。
    (1)根据图片判定电路的连接方式;
    (2)实验中,我们通过温度计的示数变化反应导体产生热量的多少,即采用转换法;
    (3)(4)电流产生的热量跟电流大小、电阻大小、通电时间有关,实验中采用的是控制变量法。
    掌握电流产生热量多少的影响因素,利用控制变量法和转换法探究电流产生热量多少和各影响因素之间的关系。
    21.【答案】A2.2B0.5灯丝的电阻随温度的升高而增大
    【解析】解:(1)电流表要串联在电路中,让电流从正接线柱流进电流表,从负接线柱流出来,如图所示:

    (2)闭合开关前,滑动变阻器滑片P应位于A端。
    (3)此时电压表的示数为2.2V;若她想测量小灯泡的额定功率,应将图甲中滑片P向B端移动,使电压表的示数为2.5V。
    (4)根据图象信息,当小灯泡两端的电压为2.5V时,电流为0.2A,可计算出小灯泡的额定功率为:P=UI=2.5V×0.2A=0.5W。
    (5)细心的小叶发现通过灯泡的电流跟它两端的电压不成正比,其原因是:灯丝的电阻随温度的升高而增大。
    故答案为:(1);(2)A;(3)2.2;B;(4)0.5;(5)灯丝的电阻随温度的升高而增大。
    (1)电流表要串联在电路中,让电流从正接线柱流进电流表,从负接线柱流出来。
    (2)闭合开关前,滑动变阻器的滑片要在最大阻值处。
    (3)当小灯泡两端的电压低于额定电压时,应该将滑动变阻器接入电路的电阻减小。
    (4)根据P=UI计算小灯泡的额定功率。
    (5)灯泡的电阻随温度的升高而增大。
    知道测量小灯泡电功率的基本原理;会根据表格或图像中的数据进行简单的计算;知道滑动变阻器和电流表的使用规则;会连接简单的实物图。
    22.【答案】解:(1)干木柴完全燃烧放出的热量:
    Q放=m干木柴q=1.4kg×1.2×107J/kg=1.68×107J;
    (2)由η=Q吸Q放可知,水吸收的热量:
    Q吸=ηQ放=50%×1.68×107J=8.4×106J;
    由Q吸=cmΔt可知水升高温度:
    Δt=Q吸cm水=8.4×106J4.2×103J/(kg⋅℃)×40kg=50℃,
    水的末温为t=t0+Δt=20℃+50℃=70℃。
    答:(1)质量为1.4kg的干木柴完全燃烧,所放出的热量是1.68×107J;
    (2)如果干木柴完全燃烧放出热量的50%被初温为20℃、质量为40kg的水吸收,则水的温度为70℃。
    【解析】(1)已知干木柴的热值和质量,根据Q放=mq求出完全燃烧1.4kg的干木柴放出的热量;
    (2)利用效率公式η=Q吸Q放计算水吸收的热量,再根据Q吸=cmΔt求水升高的温度。
    本题考查吸热公式、燃料完全燃烧放热公式和效率公式的应用,关键是注意“升高到”和“升高”的区别,这个也是学生容易出错的地方。
    23.【答案】解:(1)当只断开S2时,电路为R1的简单电路,灯泡L被短路;
    由欧姆定律可知,电源电压:U=IR1=0.5A×36Ω=18V;
    (2)只闭合S1时,灯泡L与R1串联,
    由P=UI可知:灯泡的额定电流:I额=P额U额=2.25W9V=0.25A,
    由欧姆定律可知,灯泡的电阻:RL=U额I额=9V0.25A=36Ω,
    由串联电路的电阻特点和欧姆定律可知,此时电路中的电流:I′=URL+R1=18V36Ω+36Ω=0.25A,
    小灯泡消耗的电功率:PL=I′2R0=(0.25A)2×36Ω=2.25W;
    (3)只闭合S2时,灯泡L与R2串联,电压表测R2两端的电压,电流表测电路中的电流;
    因为电压表的量程为0∼15V,所以滑动变阻器两端的最大电压U滑大=15V,
    由串联电路的电压特点可知,灯泡两端的电压:UL小=U−U滑大=18V−15V=3V,
    电路中最小电流:I最小=UL小RL=3V36Ω=112A,
    此时滑动变阻器接入电路的电阻:R滑=U滑大I最小=15V112A=180Ω<200Ω,因此电路中的最小电流能达到112A,根据P=UI可知,此时电路的总功率最小,则滑动变阻器的最小电功率:
    P最小=U滑大I最小=15V×112A=1.25W。
    答:(1)电源电压为18V;
    (2)只闭合S1时,小灯泡消耗的电功率为2.25W;
    (3)只闭合S2时,在保证电路安全的情况下,当电路的总电功率最小时,滑动变阻器的电功率是1.25W。
    【解析】(1)当只断开S2时,电路为R1的简单电路,灯泡L被短路,根据欧姆定律求出电源电压;
    (2)只闭合S1时,灯泡L与R1串联,根据P=UI求出灯泡的额定电流,根据欧姆定律求出灯泡的电阻,根据串联电路的电阻特点和欧姆定律求出此时电路中的电流,根据P=UI=I2R求出小灯泡消耗的电功率;
    (3)只闭合S2时,灯泡L与R2串联,电压表测R2两端的电压,电流表测电路中的电流;
    根据P=UI可知,电源电压一定时,电路中的电流最大时,电路的总功率最大,电流最小时,电路的总功率最小;
    根据欧姆定律可知,滑动变阻器接入电路的电阻越大,电路中的电流越小,根据串联电路的分压原理可知滑动变阻器接入电路的电阻最大时,滑动变阻器两端的电压最大,根据电压表的量程确定滑动变阻器两端的最大电压,根据串联电路的电压特点求出灯泡两端的电压,根据欧姆定律求出此时电路中的最小电流,根据P=UI此时电路总功率最小,进而求出滑动变阻器的功率。
    本题考查串联电路的特点、欧姆定律的应用和电功率公式的灵活运用,分清开关闭合、断开时电路的连接方式是关键。
    相关试卷

    2022-2023学年河北省保定十七中九年级(上)期末物理试卷(含详细答案解析): 这是一份2022-2023学年河北省保定十七中九年级(上)期末物理试卷(含详细答案解析),共17页。试卷主要包含了单选题,多选题,实验探究题等内容,欢迎下载使用。

    2022-2023学年河北省廊坊市固安县九年级(上)期末物理试卷(含详细答案解析): 这是一份2022-2023学年河北省廊坊市固安县九年级(上)期末物理试卷(含详细答案解析),共21页。试卷主要包含了单选题,多选题,填空题,实验探究题,计算题等内容,欢迎下载使用。

    2022-2023学年河北省邯郸市九年级(上)期末物理试卷(含详细答案解析): 这是一份2022-2023学年河北省邯郸市九年级(上)期末物理试卷(含详细答案解析),共23页。试卷主要包含了单选题,多选题,填空题,实验探究题,计算题等内容,欢迎下载使用。

    • 精品推荐
    • 所属专辑

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        还可免费领教师专享福利「樊登读书VIP」

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        即将下载

        2022-2023学年河北省邢台市威县九年级(上)期末物理试卷(含详细答案解析)
        该资料来自成套资源,打包下载更省心 该专辑正在参与特惠活动,低至4折起
        [共10份]
        浏览全套
          立即下载(共1份)
          返回
          顶部
          Baidu
          map
