辽宁省本溪市二十二中学2022-2023学年上学期九年级物理第三次月考模拟试卷（四）(含答案)

这是一份辽宁省本溪市二十二中学2022-2023学年上学期九年级物理第三次月考模拟试卷（四）(含答案)，共11页。试卷主要包含了选择题，填空题，作图题，简答题，计算题，实验题等内容，欢迎下载使用。

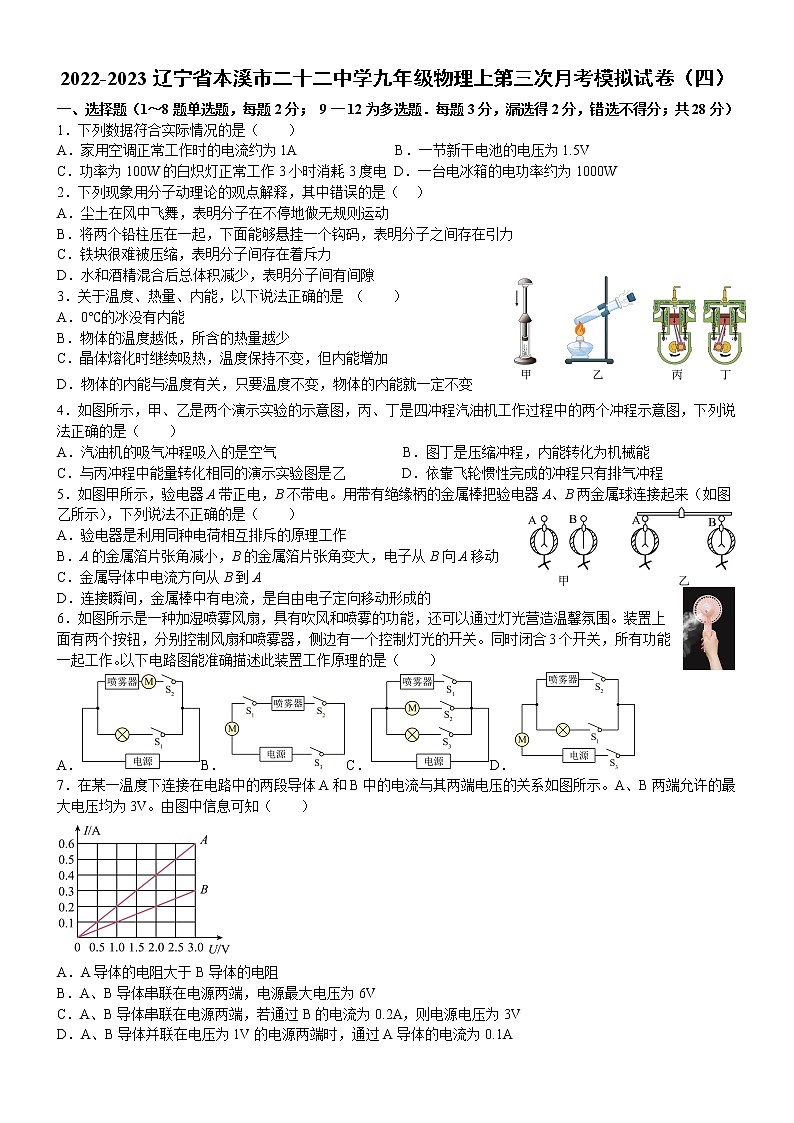

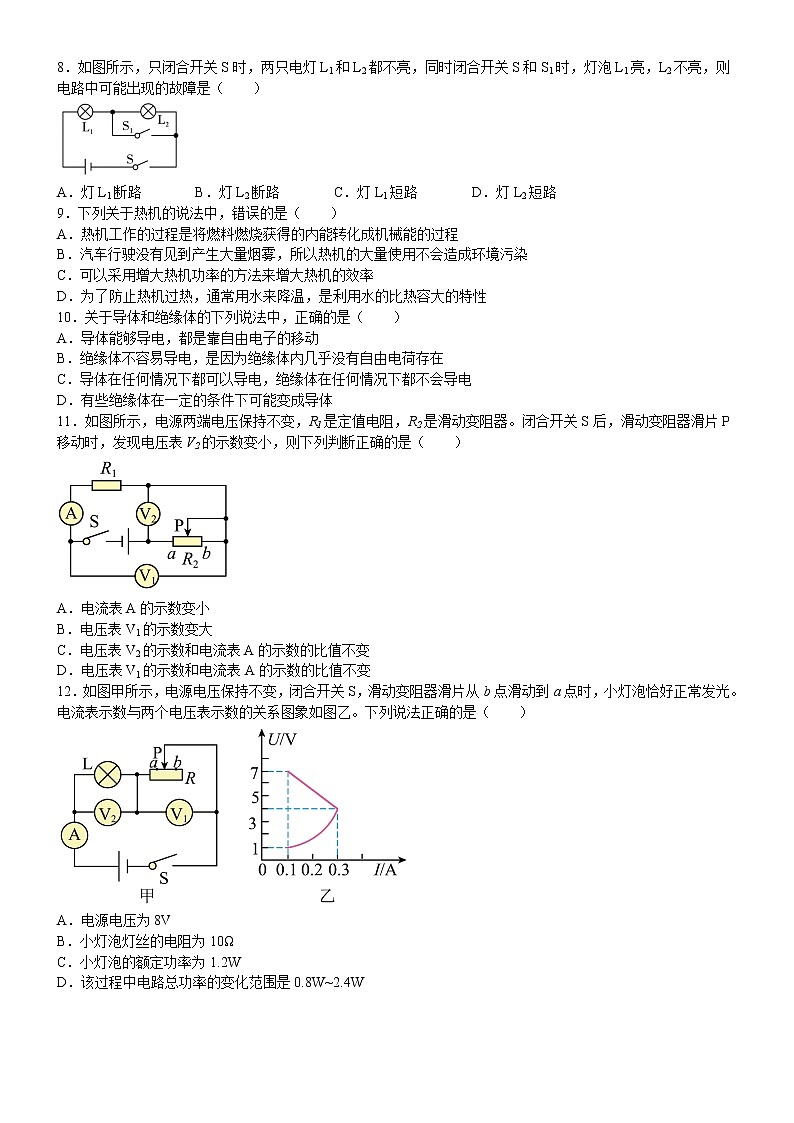

2022-2023辽宁省本溪市二十二中学九年级物理上第三次月考模拟试卷（四）一、选择题（1～8题单选题，每题2分； 9一12为多选题．每题3分，漏选得2分，错选不得分；共28分）1．下列数据符合实际情况的是（　　）A．家用空调正常工作时的电流约为1A              B．一节新干电池的电压为1.5VC．功率为100W的白炽灯正常工作3小时消耗3度电 D．一台电冰箱的电功率约为1000W2．下列现象用分子动理论的观点解释，其中错误的是（    ）A．尘土在风中飞舞，表明分子在不停地做无规则运动B．将两个铅柱压在一起，下面能够悬挂一个钩码，表明分子之间存在引力C．铁块很难被压缩，表明分子间存在着斥力D．水和酒精混合后总体积减少，表明分子间有间隙3．关于温度、热量、内能，以下说法正确的是 （　　）A．0℃的冰没有内能B．物体的温度越低，所含的热量越少C．晶体熔化时继续吸热，温度保持不变，但内能增加D．物体的内能与温度有关，只要温度不变，物体的内能就一定不变4．如图所示，甲、乙是两个演示实验的示意图，丙、丁是四冲程汽油机工作过程中的两个冲程示意图，下列说法正确的是（　　）A．汽油机的吸气冲程吸入的是空气                  B．图丁是压缩冲程，内能转化为机械能C．与丙冲程中能量转化相同的演示实验图是乙        D．依靠飞轮惯性完成的冲程只有排气冲程5．如图甲所示，验电器A带正电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来（如图乙所示），下列说法不正确的是（　　）A．验电器是利用同种电荷相互排斥的原理工作B．A的金属箔片张角减小，B的金属箔片张角变大，电子从B向A移动C．金属导体中电流方向从B到AD．连接瞬间，金属棒中有电流，是自由电子定向移动形成的6．如图所示是一种加湿喷雾风扇，具有吹风和喷雾的功能，还可以通过灯光营造温馨氛围。装置上面有两个按钮，分别控制风扇和喷雾器，侧边有一个控制灯光的开关。同时闭合3个开关，所有功能一起工作。以下电路图能准确描述此装置工作原理的是（　　）A．B．C．D．7．在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。A、B两端允许的最大电压均为3V。由图中信息可知（　　）A．A导体的电阻大于B导体的电阻B．A、B导体串联在电源两端，电源最大电压为6VC．A、B导体串联在电源两端，若通过B的电流为0.2A，则电源电压为3VD．A、B导体并联在电压为1V的电源两端时，通过A导体的电流为0.1A 8．如图所示，只闭合开关S时，两只电灯L1和L2都不亮，同时闭合开关S和S1时，灯泡L1亮，L2不亮，则电路中可能出现的故障是（　　）A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路9．下列关于热机的说法中，错误的是（　　）A．热机工作的过程是将燃料燃烧获得的内能转化成机械能的过程B．汽车行驶没有见到产生大量烟雾，所以热机的大量使用不会造成环境污染C．可以采用增大热机功率的方法来增大热机的效率D．为了防止热机过热，通常用水来降温，是利用水的比热容大的特性10．关于导体和绝缘体的下列说法中，正确的是（　　）A．导体能够导电，都是靠自由电子的移动B．绝缘体不容易导电，是因为绝缘体内几乎没有自由电荷存在C．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D．有些绝缘体在一定的条件下可能变成导体11．如图所示，电源两端电压保持不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，滑动变阻器滑片P移动时，发现电压表V2的示数变小，则下列判断正确的是（　　）A．电流表A的示数变小B．电压表V1的示数变大C．电压表V2的示数和电流表A的示数的比值不变D．电压表V1的示数和电流表A的示数的比值不变12．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑动到a点时，小灯泡恰好正常发光。电流表示数与两个电压表示数的关系图象如图乙。下列说法正确的是（　　）A．电源电压为8VB．小灯泡灯丝的电阻为10ΩC．小灯泡的额定功率为1.2WD．该过程中电路总功率的变化范围是0.8W~2.4W   二、填空题(每空一分，共26分)13．甲、乙两只相同的杯子放置在水平桌面上，分别盛有质量相等、温度不同的纯净水，其中一杯装有常温下的水，另一杯装有80℃的热水，同时向两只杯子中分别滴入一滴黑色墨水，过一会儿观察到如图所示的现象，由现象可以判断___________杯装的是热水，整杯水变黑属于___________现象，甲乙现象不同说明___________。14．在干燥的天气里，用橡皮气球摩擦头发时，头发会随着气球飘起来，这是因为橡皮气球和头发摩擦时带上了______（填“同种”或“异种”）电荷，互相______的缘故。15．家中的吊灯和壁灯是_____的，如图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是_____的（均选填串联或并联）。16．汽车刹车的过程，伴随着能量从机械能转化为______。内能散失到空气中，此过程能量的总和______（选填“增大”、“不变”或“缩小”）；散失到空气中的内能无法自动转化为机械能再用来驱动汽车，这是因为能量的转移和转化具有______性。17．如图所示，将活塞迅速下压，玻璃筒底的棉花被点燃，此过程是通过 ___________的方式改变了筒内空气的内能。能量转化方式与汽油机的 ___________冲程相同，已知某汽油机飞轮转速为1200r/min，该汽油机每1s对外做功 ___________次。18．华为手机的超级快充充电器最大充电电流可达 5A。现有华为某一型号的电池，容量为 4000mAh，假设充电器始终以最大充电电流充电，且把电池充满，只需要______min。充电过程中将电能转化为______能。如果将此电池电量全部用完，然后停下家里其它用电器，只给手机充电，充满后发现标有“3000revs/(kW·h)”字样的电能表表盘转了 63转，则充电消耗的电能______J。19．把图钉帽在课桌上来回摩擦几下后，图钉帽热得烫手，这是用______的方法改变了物体的内能；这里图钉帽的“热”是指______（选填“温度”“热量”“内能”）；图钉属于______。（选填“导体”“绝缘体”）20．如图所示，电源电压保持不变，、为定值电阻。若开关、闭合，甲、乙两表均为电压表，示数之比为5∶2，则、电阻之比为__________；若开关闭合、断开，两表均为电流表，甲、乙两表的示数之比为__________。21．如图甲所示，定值电阻R1与滑动变阻器R2串联在电路中，电源电压保持不变，滑动变阻器R2的功率随其接入电路中的阻值变化规律如图乙所示，则电源电压是______V，滑动变阻器的最大功率是______W。22．如图所示，电源电压和小灯泡的阻值均保持不变，小灯泡L标有“4V  1.6W”字样，R1=20Ω，滑动变阻器R2允许通过的最大电流为1A，电流表的量程为0~0.6A，电压表的量程为0~3V，只闭合开关S2时，电压表的示数为2V，则小灯泡的阻值为___________Ω，灯泡此时的实际电功率是___________W：在不损坏各电路元件的情况下，通过移动滑动变阻器和开关的闭合，电路的总功率的最大值和最小值之比为6∶1，则滑动变阻器的最大阻值为___________  三、作图题（每题3分，共9分）23．将电源、电流表、电压表三个元件符号填入如图电路的空缺处。（要求开关S闭合后，电流方向如图所示，电压表测滑动变阻器两端的电压）24．下图是探究电流与电压关系的实验实物图，请将图连接完整，要求向右滑动变阻器时电流表示数减小。25．如图所示是知识竞赛抢答器的简明电路图，请将电路图连接完整，并符合下列要求：①甲（红色）、乙（黄色）、丙（绿色）三个抢答人员，无论哪一个闭合开关，裁判台上的电铃都会响；②不同颜色的灯泡能够区分是哪个抢答人员。 四、简答题（共3分）26．如图所示是一种静电喷涂枪，通电后，它可以使得涂料微粒带上负电荷。当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的工件上、请你分析回答下列问题：（1）当涂料喷出后，为什么会形成分散的雾状？（2）金属支架中的电流是向上还是向下？（3）现场的工人为什么能闻到涂料的味道？ 五、计算题（每题9分，共18分）27．如图所示是某家用“热得快”及铭牌，水的比热容c＝4.2×103J/（kg•℃），水的密度ρ水＝1.0×103kg/m3。求：（1）该“热得快”正常工作时的电阻为多少？（2）如果该“热得快”正常工作1min，消耗多少电能？（3）如果该“热得快”烧水的效率为80%，则当它正常工作时，把初温为20℃的满容量的水烧开到100℃所用的时间。产品型号PF006额定电压220V额定功率2000W频率50Hz容量1.5L    28．图1是近来网上热卖的空气炸锅。其原理是利用热空气流加热食物，工作电路图如图2，工作时，当锅内温度高于预设温度时，温控开关自动断开，电热管停止加热当温度低于预设温度时，温控开关自动闭合，电热管重新开始加热，循环工作保障箱内温度为预设温度。已知电风扇的功率为40W，电热管的电阻R为48.4Ω。求：（1）正常工作时，电热管R的加热功率是多少？（2）当两开关都处于闭合状态时，电路中的总电流是多少？（3）用这个空气炸锅在一次焙烤鸡翅的过程中，定时开关设定为15分钟，电热管正常循环工作时电功率随时间的变化图像如图3所示，本次烤鸡翅共消耗多少电能？    六、实验题（每空1分，共36分）29．如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是10g，烧杯内的液体质量、初温相同。（1）①比较不同燃料的热值，应选择_______两图进行实验，在此实验中，通过比较______（“加热时间长短”或“液体升高的温度”）来体现液体吸收热量的多少，并进一步反映燃料燃烧放出热量的多少；②比较不同物质的比热容，应选择______两图进行实验；（2）若在研究不同燃料热值实验时，分别使用燃料1和燃料2来加热质量为200g的水，记录数据如下表：燃料加热前水的温度/℃燃料燃尽时水的温度/℃1153521525 根据表中数据计算：燃料1加热的烧杯中水吸收热量为_______J，燃料1的热值是______J/kg；通过实验得到的燃料热值与实际相比偏______（选填“大”或“小”），你认为出现这样情况的主要原因是：______【c水＝4.2×103J/（kg•℃）】。30．某同学用如图1所示电路“探究并联电路中电流的特点”。（1）在连接电路时，开关应 ___________。当闭合开关试触时，发现电流表的指针偏转如图2所示，原因是 ___________；（2）用电流表分别测出电路中的A、B、C处的电流，改变电源电压，重复实验，记录数据如下表：实验序号A处的电流IAB处的电流IBC处的电流IC第一次测量0.20.20.4第二次测量0.30.30.6第三次测量0.40.40.8 上面表格的设计中存在的不足之处是 ___________。从实验数据看，该实验过程还存在不足之处，还应该 ___________，再多次实验。请你总结具有普遍意义的并联电路中电流的规律：___________。    31．在探究影响导体电阻大小的因素时，某实验小组作出了如下猜想：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示。编号材料长度/m横截面积/mm2A镍铬合金0.50.5B镍铬合金1.00.5C镍铬合金0.51.0D锰铜合金0.50.5 （1）按照如图所示“探究影响导体电阻大小因素”的电路实验，在M、N之间分别接入不同的导体，通过观察______来比较导体电阻的大小。（2）为了验证上述猜想①，应该选用编号______的两根电阻丝分别接入电路进行实验。如果选用编号为A、C两根电阻丝进行实验是为了验证猜想_____（选填序号①②③）。（3）如图所示是实验室中一铭牌上标有“20Ω  2A”字样的滑动变阻器，它的原理就是通过改变接入电路中的电阻丝的_____来改变电阻。其中的“20Ω”指的是__接线柱间的电阻值；“2A”指的是_____。（4）如图是某次实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是___________（选填字母）A． B．C． D．32．小明同学在“探究通过导体的电流与电阻的关系”时，他用如图所示的电路进行实验，可供选择的定值电阻分别为2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω，滑动变阻器的规格为“15Ω 1A”。（1）他按照图甲所示的电路图连接图乙的实物图，经检查，其中一根导线连接错误请你用笔在实物图中将连接错误的导线打“×”并补画出正确的连线；______（2）实验前，为保护电路，连接电路时开关应该______（选填“闭合”或“断开”），滑动变阻器的滑片应置于______（选填“A”或“B”）端；（3）当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为______A，它的阻值是______Ω；（4）小明实验前预设电压表示数为2V不变。为了电路安全，小明不能选用的定值电阻为______Ω。某次实验时，将10Ω电阻换成15Ω后，他下一步操作是：将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，同时眼睛盯着______（选填“电流表”或“电压表”）；（5）根据收集的实验数据小明绘出了I与的图像，如图戊，由图像可得：在电压不变时，通过导体的电流与导体电阻成______；（6）小明分析：若预设电压表示数越大，那么滑动变阻器移动范围越______（选填“大”或“小”）。若电源更换为可调电压电源，但仍预设电压表示数为2V不变，为了保证可用定值电阻均能正常进行实验，则该电源电压应该控制在2V～______V之间。33．在学习“伏安法测电阻”的实验中，老师将同学们分成两组，一组测量定值电阻的阻值；另一组测量小灯泡的电阻：（1）用本次实验器材______（选题“能”或“不能”）探究“电流与电压关系”；（2）在实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表______示数，电流表______示数。（两空均填“有”或“无”）；（3）小聪小组测量的是小灯泡的电阻值，她们测得的数据中发现灯泡的电阻值相差很多。然后小聪小组根据测得的数据求出了小灯泡电阻的平均值，他们的这种做法合理吗？______为什么？______；（4）小明小组用与小聪小组相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出U-I图象如图乙中的B所示，你认为错误的原因可能是______。（5）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx的阻值。实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；②闭合开关S，将滑动变阻器的滑片P移到______端，记录电流表示数为I2；③写出待测电阻的表达式，Rx = ______（用已知量和测量量符号表示）。          参考答案：1．B2．A3．C4．C5．C6．C7．C8．B9．BC10．BD11．BD12．ACD13．     甲     扩散     扩散进行的快慢与温度有关14．     异种     吸引15．     并联     并联16．     内能     不变     方向17．     做功     压缩     1018．     48     化学     7.56×10419．     做功     温度     导体20．     3∶2     3∶521．     24     3.622．     10     0.4     3023．24．25. 26．（1）涂料微粒带上负电荷，当涂料喷出后，由于同种电荷相互排斥，会形成分散的雾状。（2）涂料颗粒带负电荷，到达工件后负电荷通过支架向下运动，由于物理学规定正电荷定向移动的方向为电流的方向，所以金属支架中该电流的方向是向上。（3）现场的工人能闻到涂料的味道是因为发生了扩散现象，说明分子在不停地做无规则运动。27．（1）24.2Ω；（2）1.2×105J；（3）315s28．（1）1000W；（2）4.7A；（3）7.56×105J29．     甲、乙     液体升高的温度     甲、丙     1.68×104     1.68×106     小     燃料燃烧放出的热量不能全部被水吸收39．     断开     电流表正负接线柱接反了     电流数值后面没有单位     应选用不同规格的灯泡     并联电路中干路电流等于各支路电流之和31．     电流表示数     A、B     ②     长度     AB     允许通过最大电流是2A     A32．          断开     B     0.3     9     2.5     B     电压表     反比     小     3.233．     能     有     无     不合理     灯泡灯丝电阻随温度变化而变化，求平均值无意义     电压表并联到了滑动变阻器两端     b
