辽宁省本溪市二十二中学2022-2023学年九年级物理上学期第三次月考模拟试卷（三）(含答案)

这是一份辽宁省本溪市二十二中学2022-2023学年九年级物理上学期第三次月考模拟试卷（三）(含答案)，共11页。试卷主要包含了选择题，填空题，作图题，简答题，计算题，实验题等内容，欢迎下载使用。

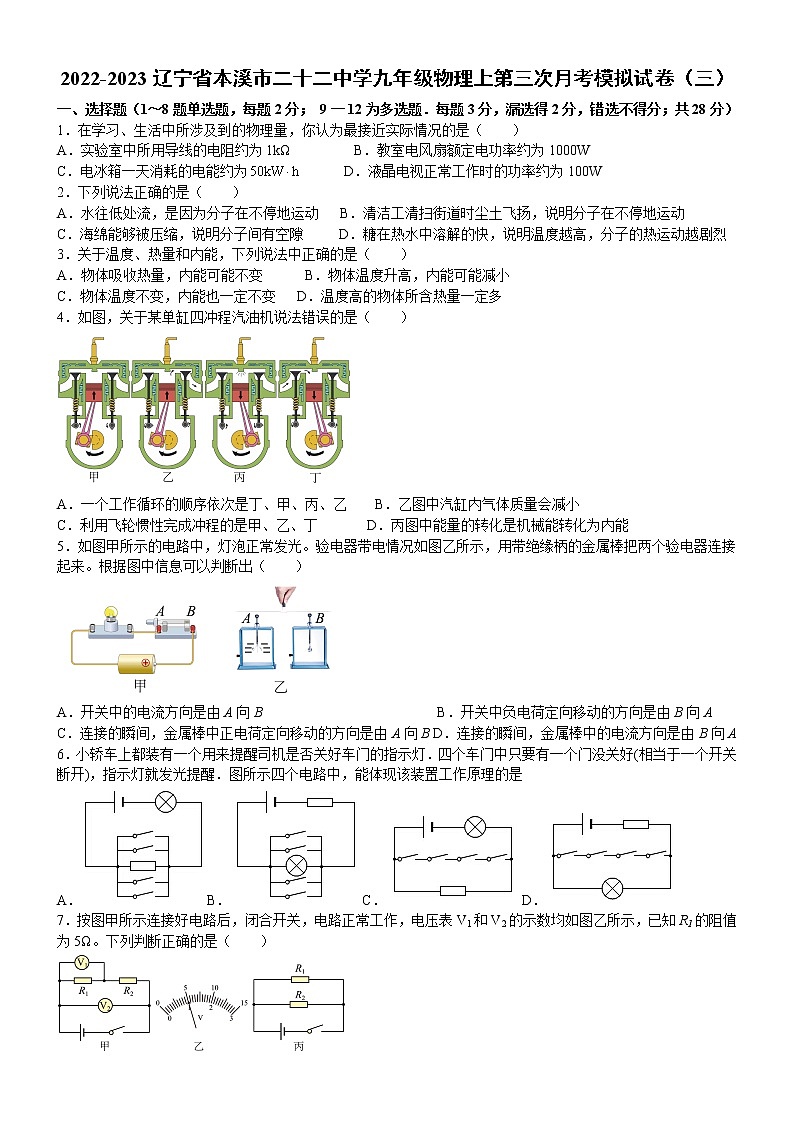

2022-2023辽宁省本溪市二十二中学九年级物理上第三次月考模拟试卷（三）一、选择题（1～8题单选题，每题2分； 9一12为多选题．每题3分，漏选得2分，错选不得分；共28分）1．在学习、生活中所涉及到的物理量，你认为最接近实际情况的是（　　）A．实验室中所用导线的电阻约为1kΩ         B．教室电风扇额定电功率约为1000WC．电冰箱一天消耗的电能约为      D．液晶电视正常工作时的功率约为100W2．下列说法正确的是（　　）A．水往低处流，是因为分子在不停地运动   B．清洁工清扫街道时尘土飞扬，说明分子在不停地运动C．海绵能够被压缩，说明分子间有空隙     D．糖在热水中溶解的快，说明温度越高，分子的热运动越剧烈3．关于温度、热量和内能，下列说法中正确的是（　　）A．物体吸收热量，内能可能不变      B．物体温度升高，内能可能减小C．物体温度不变，内能也一定不变   D．温度高的物体所含热量一定多4．如图，关于某单缸四冲程汽油机说法错误的是（　　）A．一个工作循环的顺序依次是丁、甲、丙、乙    B．乙图中汽缸内气体质量会减小C．利用飞轮惯性完成冲程的是甲、乙、丁       D．丙图中能量的转化是机械能转化为内能5．如图甲所示的电路中，灯泡正常发光。验电器带电情况如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来。根据图中信息可以判断出（　　）A．开关中的电流方向是由A向B                         B．开关中负电荷定向移动的方向是由B向AC．连接的瞬间，金属棒中正电荷定向移动的方向是由A向B D．连接的瞬间，金属棒中的电流方向是由B向A6．小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，指示灯就发光提醒．图所示四个电路中，能体现该装置工作原理的是A．B．C．D．7．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。下列判断正确的是（　　）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶48．如图所示是小明同学做测定小灯泡电阻的实验，设计的电路。当实验电路连接完毕，闭合开关时，发现灯泡较暗，两表的示数均较小，移动滑动变阻器滑片，现象不变。则电路出现故障的原因可能是（　　）A．灯泡发生断路                            B．灯泡发生短路C．滑动变阻器同时接了上面两个接线柱       D．滑动变阻器同时接了下面两个接线柱9．下列说法中正确的是（  ）A．内能与温度有关，所以0℃的物体内能为零            B．为了提高锅炉的效率，一定要用热值高的燃料C．水可做汽车发动机的冷却剂，也可作供暖系统的取暖剂  D．将酒精用掉一半，剩下的酒精的比热容不变10．下列说法中正确的是（　　）A．与玻璃棒摩擦过的丝绸带负电荷          B．一个带正电的物体吸引轻小物体，则该轻小物体一定带负电C．毛皮对电子的束缚能力比橡胶棒强        D．金属易导电是因为内部有大量自由电子11．如图，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表和电压表读数的变化情况是（　　）A．电流表的读数不变，电压表的读数变小      B．电压表和电流表的读数之比变小C．电流表的读数不变，电压表的读数不变      D．电流表的读数变小，电压表的读数变大12．如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“50Ω  1A”。闭合开关，在保证电路元件安全的前提下，最大范围内移动滑片，绘制通过变阻器的电流与变阻器阻值关系的图像如图乙所示。下列说法正确的是（　　）A．电源电压为5V                  B．小灯泡的电阻为10ΩC．小灯泡的额定功率为0.9W        D．整个电路电功率最小时，10s内滑动变阻器消耗的电能为5J二、填空题(每空一分，共26分)13．两个杯子分别盛有质量相同的冷水和热水，向其中分别放入同样的糖块，经过一段相同时间（两杯中的糖块都还没有全部溶解），小雨品尝后发现两杯水都变甜了，这是______现象，小雨发现______杯中水更甜一些，这是因为______分子无规则运动越剧烈。14．如图是在科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是_____（选填“导体”或“绝缘体”），电荷通过人体传到头发上，从而使头发炸开，竖起来。静电球可以产生几万伏的电压，在实验中人体带了电，却没有触电，说明______形成电流。（有/没有）15．如图所示，是一种常见的手电筒，发光元件由五个发光二极管组成，其中任意一个二极管坏了，其余几个还能正常发光，说明这些发光二极管间是___________（选填“串联”或“并联”）的；将电源正、负极对调，闭合开关，发光二极管___________（选填“会”或“不会”）发光。16．如图是一位“发明家”设计的一种永动机。利用上水池的水使水轮发电机发电，然后，利用发电机发出的电能驱动抽水机把下水池的水再抽回上水池（一部分电能供用电器使用）。这样不断循环下去，就可以制成一个永动机。这个永动机______（能/不能）持续运转，因为它违背了______定律，实际上，抽水、发电时都有一部分能量转化为______能。17．如图所示，迅速下压活塞，筒内浸有乙醚的棉花被压燃。下压过程中，机械能转化为空气的 _____能；在四冲程汽油机工作过程中，实现这一能量转化过程的是 _____冲程。一台单缸四冲程汽油机的飞轮转速是2400r/min，此汽油机每秒钟对外做功 _____次。18．小红家1月1日电能表读数为9001.2kW·h，2月1日电能表读数如图所示，则1月份他家用电量是______kW·h；她家有一个“220V  2000W”的电热水器，若该热水器单独正常工作一小时，则应消耗______度电，这段时间内电能表转盘应转动______r。19．冬天室外，小明的手被冻僵硬了，他把双手搓揉一会儿，又带上了手套。“搓揉”是利用 ___________方式使手暖和的；带手套是防止发生 ___________，这两种方式在改变物体内能上是 ___________的。20．如图所示，R1:R2＝2:1，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲:U乙＝______；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲:I乙＝______。21．如图甲所示电路中，电源电压保持不变，闭合开关s，滑动变阻器滑片从b点向左移动到某点的过程中，两个电压表示数随电流表示数变化的图像如图乙所示，则电源电压为 _____V。当滑片在a点时，整个电路消耗的电功率为 _____W。22．如图所示，电源电压不变，灯泡L标有“6V 3W”（灯泡电阻不变），开关S闭合。当S1、S2断开，滑片P从b端滑到某一位置时，变阻器的电阻减小6Ω，电流表的示数变化0.1A，灯泡恰好正常发光，此时电路的电流为_____A；保持滑片P位置不变，闭合S1、S2，电流表的示数又变化了1.5A。当S1、S2都闭合时，调节滑片P，电路消耗的最小功率为_____W，R0的阻值是_____Ω。三、作图题（每题3分，共9分）23．开关闭合时，两灯并联均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，请画出电流表或电压表的符号。24．如图所示，电源电压不变，按要求用铅笔连线代替导线：（1）电路为并联，开关在干路，电流表测量L2的电流；（2）滑动变阻器的滑片向右移时，灯L1由亮变暗，L2亮度不变。25．防控疫情期间，为了严格控制外来车辆出入小区，很多小区安装了门禁系统，如图甲所示。系统可以通过电子眼自动识别车辆，若是小区内部车辆，则由自动开关S1控制电动机启动横杆；若是外部车辆，需要工作人员按动按钮开关S2，控制电动机启动横杆。请依照上述叙述，补全图乙中的模拟电路图。 四、简答题（共3分）26．小丽把塑料匙在毛衣上来回摩擦，然后放在缓慢下流的细水流旁边，会发现水流向塑料匙倾斜。根据这一场景，请你回答下列问题：（1）塑料匙在毛衣上来回摩擦时的能量转化情况；（2）塑料匙为什么能够吸引细水流？（3）若塑料匙带负电荷，那么塑料匙和毛衣谁的原子核束缚电子的能力强？五、计算题（每题9分，共18分）27．小明家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝。使用时，手动闭合开关S1，电热水器开始工作。电热水器部分参数如表所示：（1）电热丝R1的阻值是多少？（2）加热时流过电热丝R2的电流是多少？（3）假设将一箱水加热至设定温度时水吸收的热量为4.2×106J，用了50min，则电热水器的效率是多少？额定电压220V频率50Hz保温功率220W加热功率1980W水箱容量50L设定温度40℃  28．图甲为某款电饼铛，其工作原理电路图如图乙所示，R1、R2分别为上、下盘的发热电阻，某次烙饼过程中正常加热和保温时的功率随时间变化关系如图丙所示，求：（1）该电饼铛正常加热时的总电流；（2）R2的阻值；（3）本次烙饼共消耗的电能。六、实验题（每空1分，共36分）29．在探究物质某些属性的实验中，有如图所示甲、乙、丙三套完全相同装置，燃料的质量都是10g，烧杯内的液体质量也相同。（1）比较不同燃料的热值，应选择_____两图进行实验，比较不同物质的比热容，应选择_____两图进行实验；（2）实验中，甲与丙的加热时间相同，目的是为了_____，最后发现丙图中的温度计示数较高，据此可得到的结论是_____；（3）该实验过程主要用到的两种物理研究方法是_____和_____；（4）已知酒精的热值为3.0×107J/kg，完全燃烧10g酒精放出的热量是_____J。30．在“探究并联电路的电流规律”实验中：（1）博约组的同学在老师的指导下，先按如图1所示的电路图连接好电路，闭合开关S，发现灯L1亮，而L2不亮，原因是_______；（2）凌云同学把电流表接入B处，在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他没有_______开关；（3）闭合开关前，电流表指针指在零刻度处。当闭合开关试触时，发现电流表的指针偏转如图2，原因是_______；（4）测完B、C两处的电流后，把电流表接到A处，当闭合开关试触时，发现电流表的指针偏转如图3，原因是_______；（5）正确连接好电路，闭合开关，电流表的示数如图4，则干路电流为_______A；（6）请设计一个本实验的数据记录表格________。31．小伟在实验室中找到如图甲所示的几根金属丝，并连接了如图乙所示的电路，探究“影响导体电阻大小的因素”。（1）实验中为避免电路中电流过大损坏电流表，可以在电路中串联一个____（填“小灯泡”或“电压表”）。或者利用开关进行____的方法，来判断电流表的哪个量程更适合进行实验；（2）小伟探究导体电阻大小与长度的关系时，应选用金属丝____，得到结论的是：其它条件相同时，导体的长度越长，电阻越__；如果小伟选用金属丝A和C，可以探究导体电阻大小与____的关系；（3）为使实验结论更加完整，小伟又找来一根金属丝D，这根金属丝D和其它三根金属丝的____一定不同；（4）小伟又找到一个如图丙所示的合金金属块接入电路，你认为沿____（填“AB”“CD”或“EF”）方向接入图乙电路时，电流表示数最大。32．小龙在实验室用如图所示的电路进行“探究电流与电压、电阻的关系”，实验器材：电源、开关、导线若干，滑动变阻器铭牌上有“20Ω 1A”字样，四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω。相关操作步骤如下：（1）连接完电路，小龙将电源电压调节为3V，把滑片移到阻值最大端后闭合开关；（2）探究电流与电压的关系时，小龙通过调节滑动变阻器的滑片P，测出定值电阻R两端的电压和对应的电流如下表所示。老师检查后，给他指出某次数据不是真实的实验数据，不真实的数据是第______次；实验次数1234电压U/V0.51.01.52.0电流I/A0.10.20.30.4 分析表中数据，可以得到的结论是：当导体的电阻一定时，通过导体的电流与导体两端的电压成______（选填“正比”或“反比”）；（3）在进行探究电流与电阻关系的实验时，小龙先将5Ω的定值电阻接入电路，闭合开关适当移动滑片后，记录电流表的示数为0.2A。再用10Ω的定值电阻替换5Ω的定值电阻接入电路，闭合开关后电压表示数将______（选填“变大”、“不变”或“变小”），他需将滑片P向______（选填“右“或“左”）移动，使电压表的示数U0=______V，再记录下电流表的示数；小龙继续用15Ω的定值电阻替换10Ω的定值电阻，闭合开关后调节滑动变阻器，发现电压表示数始终不能调节为U0。为了用四个定值电阻都能顺利完成探究，小龙想到了如下调整方案，你认为可行的是______（多选，填写字母番号）；A．如果只调整电压表的示数，则应控制电压表示数U0的范围为1.5V～3VB．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值不小于40ΩC．如果只调节电源电压，则电源电压调节的范围是1V～2V（4）小龙完成上述实验后，将如图所示电路中的电源电压调节为6V不变，再将定值电阻换接为电阻箱R0（阻值只能在0≤R0≤100Ω范围内进行调节），其它器材及连接情况均不变（滑动变阻器最大阻值20Ω，电压表量程0～3V，电流表量程0～0.6A）。若闭合开关后，在移动滑片P的过程中，电流表示数均能调节到0.2A。在确保电路安全的情况下，在调节电阻箱及移动滑片P的过程中，电阻箱R0的阻值调节范围为______Ω，滑动变阻器两端的最大电压为______V。33．小明进行了“探究电流与电压、电阻的关系”的实验。选用的实验器材是：电源（4.5V）、电流表（0～0.6A）、电压表（0～3V），定值电阻R1=5Ω、R2=10Ω，R3=20Ω，滑动变阻器（40Ω 2A）、开关、导线若干。（1）探究电流与电压关系：①如图甲所示为小明连接的错误电路，请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接法；(        )②探究电流与电压的关系时，要保持 ___________不变；③小明选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图像如图乙所示，其中M图像对应的是 ___________Ω电阻，由M图像得到的实验结论是 ___________。（2）探究电流与电阻的关系：①该电路中定值电阻两端电压的取值范围是 ___________V到 ___________V；②实验中，如图丙所示，当AB间的电阻R由10Ω换成5Ω时，闭合开关，电压表示数 ___________（选填“变大”、“变小”或“不变”），将滑动变阻器的滑片向 ___________（选填“a”或“b”）移动，目的是 ___________；（3）小明找来了一个正常发光电流为I0的小灯泡，已知阻值的定值电阻R和最大阻值未知的滑动变阻器，连接如图丁所示的电路想要测出小灯泡正常发光时的电阻；①闭合开关S2，将滑动变阻器滑片滑至最 ___________（选填“左”或“右”）端，读出此时电流表示数I1，电源电压为 ___________；②将滑动变阻器滑片重新调至最大后只闭合开关S1，调节滑动变阻器滑片至电流表示数为 ___________，灯泡正常发光；③只闭合开关S2，滑片P ___________（选填“向左移”、“向右移”或“保持不变”），读出此时电流表示数为I2；④正常发光时小灯泡两端的电压为 ___________。（用题中所给物理量表示）                     参考答案：1．D2．D3．A4．D5．D6．D7．C8．D9．CD10．AD11．AB12．BCD13．     扩散     热水     温度越高14．     导体     没有15．     并联     不会16．     不能     能量守恒     内17．     内     压缩     2018．     61.2     2     500019．     做功     热传递     等效20．     3:1     2:321．     6     1822．     0.5     20     1223．24．25.26．（1）机械能转化为电能；（2）带电体有吸引轻小物体的性质；（3）塑料匙的原子核束缚电子的能力强27．（1）220Ω；（2）8A；（3）70.7%28．（1）6A；（2）110Ω；（3）3.696×105J29．     甲和乙     甲和丙     使水和煤油吸收相同的热量     煤油的比热容小于水的比热容     控制变量法     转换法     3×10530．     L2断路     断开     电流表的正负接线柱接反了     电流表的量程太小     0.7     设计表格如下： B点的电流I1/AC点的电流I2/AA点的电流I/A1   2   3   31．     小灯泡     试触     A、B     大     横截面积     材料     CD32．     1     正比     变大     左     1     ABC     10~15Ω     433．          电阻     5     电阻一定时，电流与电压成正比     1.5V     3V     变小     a     控制电阻的电压不变     左     I1R     I0     保持不变     I0×[]
