2022中考物理总复习最新专题突破：中考实验——电功率测量

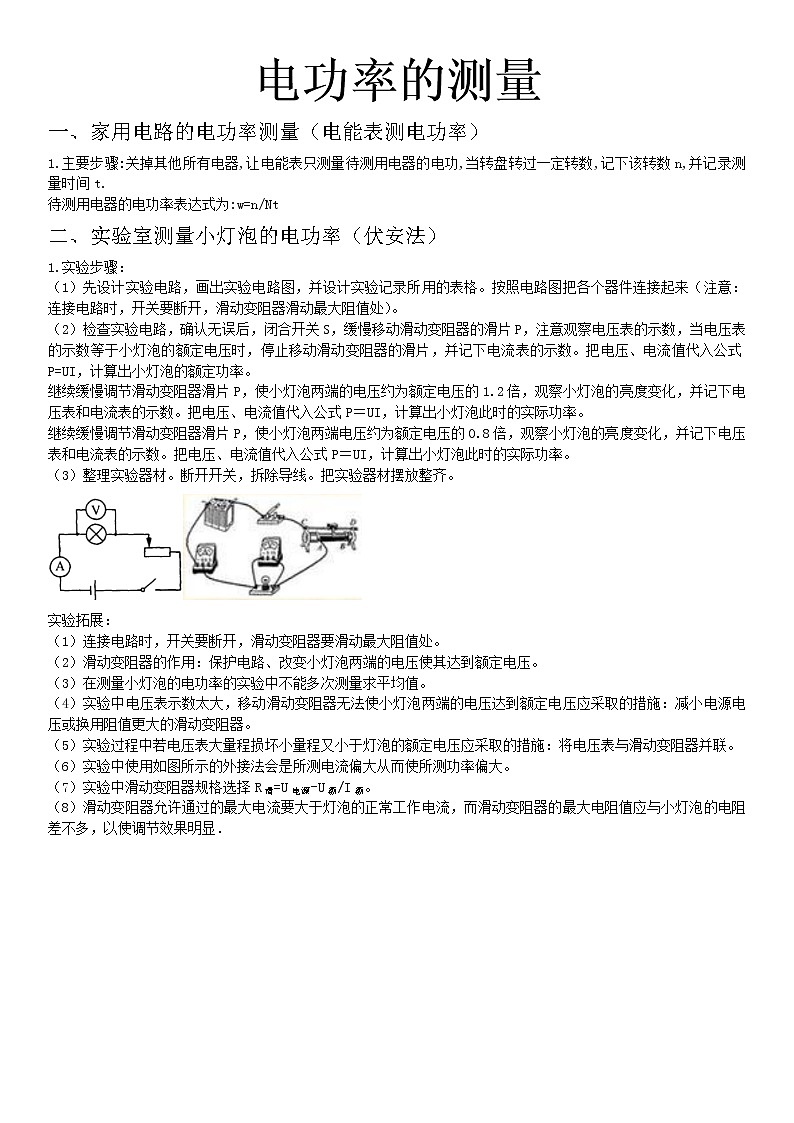

电功率的测量一、家用电路的电功率测量（电能表测电功率）1.主要步骤:关掉其他所有电器,让电能表只测量待测用电器的电功,当转盘转过一定转数,记下该转数n,并记录测量时间t. 待测用电器的电功率表达式为:w=n/Nt二、实验室测量小灯泡的电功率（伏安法）1.实验步骤：（1）先设计实验电路，画出实验电路图，并设计实验记录所用的表格。按照电路图把各个器件连接起来（注意：连接电路时，开关要断开，滑动变阻器滑动最大阻值处）。（2）检查实验电路，确认无误后，闭合开关S，缓慢移动滑动变阻器的滑片P，注意观察电压表的示数，当电压表的示数等于小灯泡的额定电压时，停止移动滑动变阻器的滑片，并记下电流表的示数。把电压、电流值代入公式P=UI，计算出小灯泡的额定功率。继续缓慢调节滑动变阻器滑片P，使小灯泡两端的电压约为额定电压的1.2倍，观察小灯泡的亮度变化，并记下电压表和电流表的示数。把电压、电流值代入公式P＝UI，计算出小灯泡此时的实际功率。继续缓慢调节滑动变阻器滑片P，使小灯泡两端电压约为额定电压的0.8倍，观察小灯泡的亮度变化，并记下电压表和电流表的示数。把电压、电流值代入公式P＝UI，计算出小灯泡此时的实际功率。（3）整理实验器材。断开开关，拆除导线。把实验器材摆放整齐。实验拓展：（1）连接电路时，开关要断开，滑动变阻器要滑动最大阻值处。（2）滑动变阻器的作用：保护电路、改变小灯泡两端的电压使其达到额定电压。（3）在测量小灯泡的电功率的实验中不能多次测量求平均值。（4）实验中电压表示数太大，移动滑动变阻器无法使小灯泡两端的电压达到额定电压应采取的措施：减小电源电压或换用阻值更大的滑动变阻器。（5）实验过程中若电压表大量程损坏小量程又小于灯泡的额定电压应采取的措施：将电压表与滑动变阻器并联。（6）实验中使用如图所示的外接法会是所测电流偏大从而使所测功率偏大。（7）实验中滑动变阻器规格选择R滑=U电源-U额/I额。（8）滑动变阻器允许通过的最大电流要大于灯泡的正常工作电流，而滑动变阻器的最大电阻值应与小灯泡的电阻差不多，以使调节效果明显．　　             三、实验室测量小灯泡的电功率（缺表法）1.缺电压表（已知小灯泡的额定电流）实验名称电路图实验步骤表达式双安法1.闭合开关S1，调节滑动变阻器滑片直至电流表A1示数达到小灯泡的额定电流I12.保持滑片位置不动读出电流表A的读书为I03.运用公式U=IR以及并联电路电压的关系得出小灯泡的额定电压4.运用公式P=UI求出小灯泡的额定电功率P=I1I0R0等效法1.闭合开关S1断开S2，调节滑动变阻器滑片直至电流表示数达到小灯泡的额定电流I12. 保持滑片位置不动，断开S1闭合S2调节变阻箱直至电流表示数为I13.运用公式U=IR以及并联电路电压的关系得出小灯泡的额定电压4.运用公式P=UI求出小灯泡的额定电功率P=I1I1R01.将开关S至于1处，调节滑动变阻器滑片直至电流表示数达到小灯泡的额定电流I12. 保持滑片位置不动，将开关S调至2处调节变阻箱直至电流表示数为I13.运用公式U=IR以及并联电路电压的关系得出小灯泡的额定电压4.运用公式P=UI求出小灯泡的额定电功率P=I1I1R0安阻法1.闭合开关S1、S3断开S2，调节滑动变阻器滑片直至电流表示数达到小灯泡的额定电流I12. 保持滑片位置不动，断开S3闭合S2读出电流表的读书为I03.运用公式U=IR以及并联电路电压的关系得出小灯泡的额定电压4.运用公式P=UI求出小灯泡的额定电功率P=I1（I0-I1）R01.将开关S调至2，调节滑动变阻器滑片直至电流表示数达到小灯泡的额定电流I12. 保持滑片位置不动，将开关S调至1处读出电流表的读书为I03.运用公式U=IR以及并联电路电压的关系得出小灯泡的额定电压4.运用公式P=UI求出小灯泡的额定电功率P=I1（I0-I1）R0   2.缺电流表（一只小灯泡的额定电压）实验名称电路图实验步骤表达式双伏法1.闭合开关S，调节滑动变阻器的滑片直至小灯泡两端的电压达到小灯泡的额定电压U，和定值电阻两端的电压U12.运用公式I=U/R以及串联电路电流的关系得出小灯泡的额定电流3.运用公式P=UI求出小灯泡的额定电功率P=UU1/R1等效法1.闭合开关S1断开S2，调节滑动变阻器的滑片直至小灯泡两端的电压达到小灯泡的额定电压U2.保持滑片位置不变，断开S1闭合S2调节变阻箱电阻直至电压表示数为U3.运用公式I=U/R以及串联电路电流的关系得出小灯泡的额定电流4.运用公式P=UI求出小灯泡的额定电功率P=UU/R01.将开关S至于1处，调节滑动变阻器的滑片直至小灯泡两端的电压达到小灯泡的额定电压U02.保持滑片位置不变，将开关S至于2处，调节变阻箱电阻直至电压表示数为U03.运用公式I=U/R以及串联电路电流的关系得出小灯泡的额定电流4.运用公式P=UI求出小灯泡的额定电功率P=（U-U0）2/R2伏阻法1.闭合开关S1、S3断开S2，调节滑动变阻器的滑片直至小灯泡两端的电压达到小灯泡的额定电压U02.保持滑片位置不变，断开S3闭合S2读出电压表示数为U3.运用公式I=U/R以及串联电路电流的关系得出小灯泡的额定电流4.运用公式P=UI求出小灯泡的额定电功率P=U0（U-U0/R0）1.将开关S至于1处，调节滑动变阻器的滑片直至小灯泡两端的电压达到小灯泡的额定电压U02.保持滑片位置不变，将开关S至于2处，读出电压表示数为U3.运用公式I=U/R以及串联电路电流的关系得出小灯泡的额定电流4.运用公式P=UI求出小灯泡的额定电功率P=U0（U-U0/R0）
