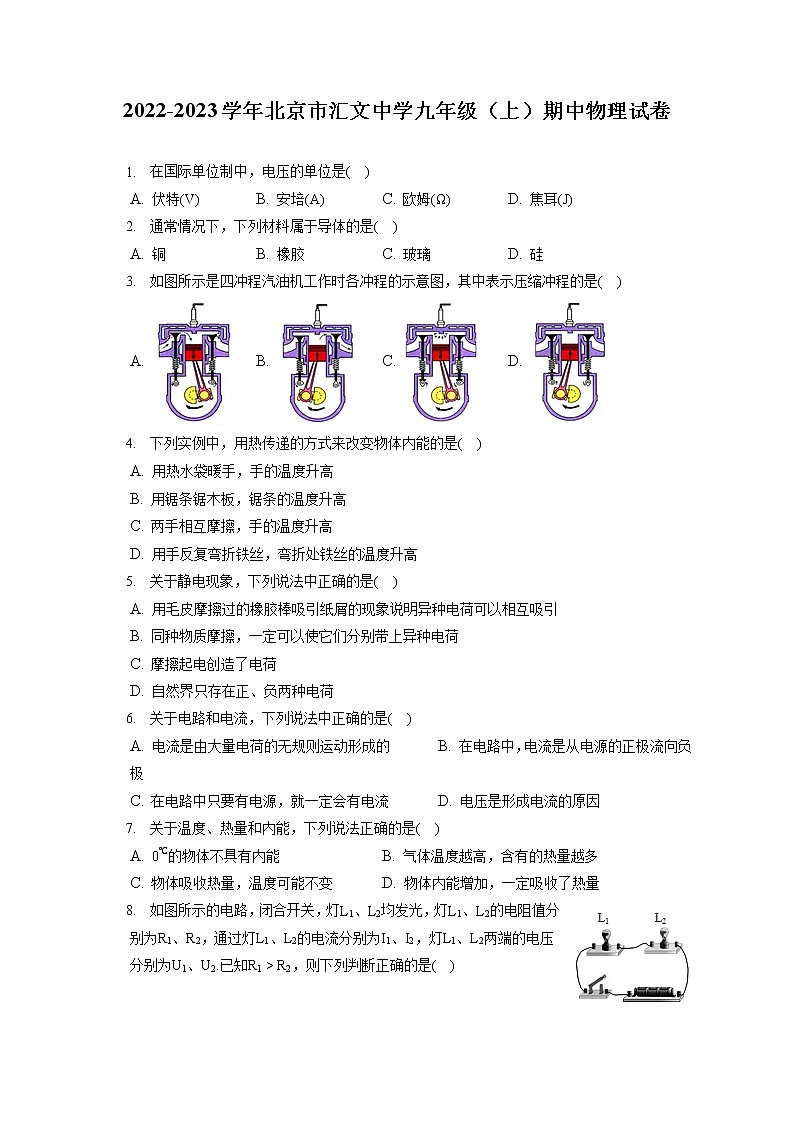

2022-2023学年北京市汇文中学九年级（上）期中物理试卷
1. 在国际单位制中，电压的单位是( )
A. 伏特(V) B. 安培(A) C. 欧姆(Ω) D. 焦耳(J)
2. 通常情况下，下列材料属于导体的是( )
A. 铜 B. 橡胶 C. 玻璃 D. 硅
3. 如图所示是四冲程汽油机工作时各冲程的示意图，其中表示压缩冲程的是( )
A. B. C. D.
4. 下列实例中，用热传递的方式来改变物体内能的是( )
A. 用热水袋暖手，手的温度升高
B. 用锯条锯木板，锯条的温度升高
C. 两手相互摩擦，手的温度升高
D. 用手反复弯折铁丝，弯折处铁丝的温度升高
5. 关于静电现象，下列说法中正确的是( )
A. 用毛皮摩擦过的橡胶棒吸引纸屑的现象说明异种电荷可以相互吸引
B. 同种物质摩擦，一定可以使它们分别带上异种电荷
C. 摩擦起电创造了电荷
D. 自然界只存在正、负两种电荷
6. 关于电路和电流，下列说法中正确的是( )
A. 电流是由大量电荷的无规则运动形成的 B. 在电路中，电流是从电源的正极流向负极
C. 在电路中只要有电源，就一定会有电流 D. 电压是形成电流的原因
7. 关于温度、热量和内能，下列说法正确的是( )
A. 0℃的物体不具有内能 B. 气体温度越高，含有的热量越多
C. 物体吸收热量，温度可能不变 D. 物体内能增加，一定吸收了热量
8. 如图所示的电路，闭合开关，灯L1、L2均发光，灯L1、L2的电阻值分别为R1、R2，通过灯L1、L2的电流分别为I1、I2，灯L1、L2两端的电压分别为U1、U2.已知R1>R2，则下列判断正确的是( )
A. I1=I2 B. I1
A.
B.
C.
D.

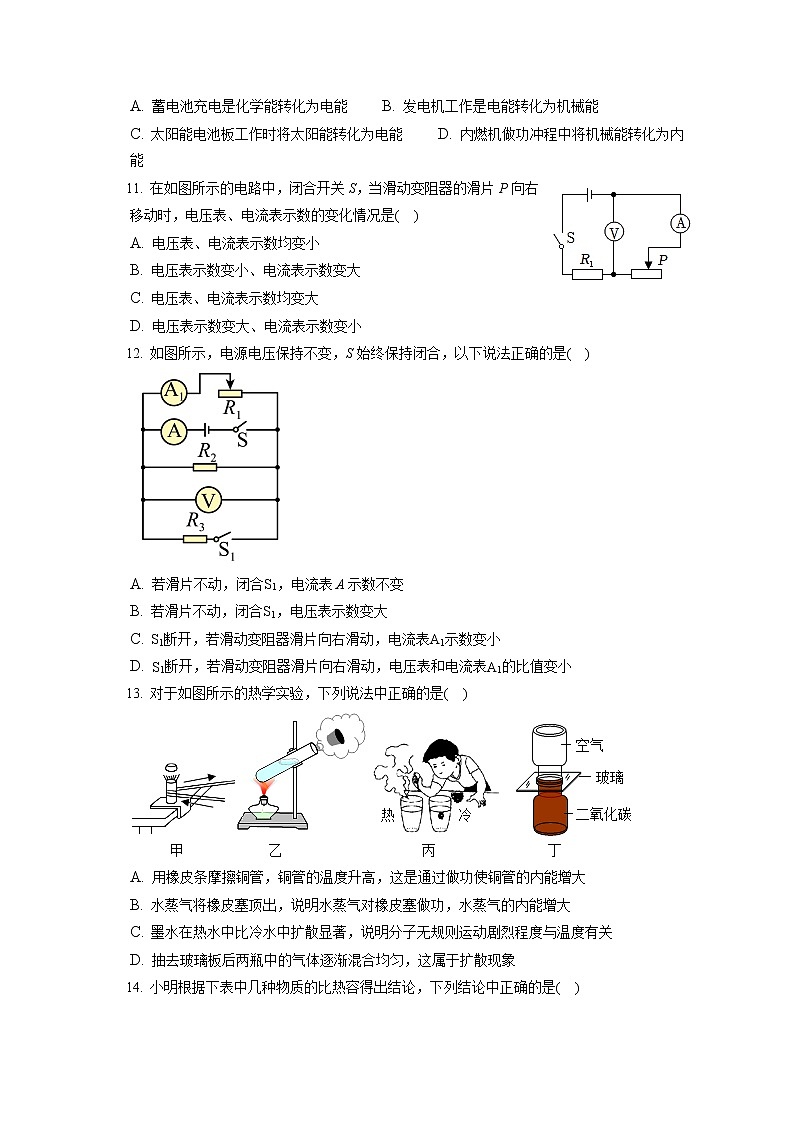

10. 下列对能量转化的描述正确的是( )
A. 蓄电池充电是化学能转化为电能 B. 发电机工作是电能转化为机械能
C. 太阳能电池板工作时将太阳能转化为电能 D. 内燃机做功冲程中将机械能转化为内能
11. 在如图所示的电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表、电流表示数的变化情况是( )
A. 电压表、电流表示数均变小
B. 电压表示数变小、电流表示数变大
C. 电压表、电流表示数均变大
D. 电压表示数变大、电流表示数变小
12. 如图所示，电源电压保持不变，S始终保持闭合，以下说法正确的是( )
A. 若滑片不动，闭合S1，电流表A示数不变
B. 若滑片不动，闭合S1，电压表示数变大
C. S1断开，若滑动变阻器滑片向右滑动，电流表A1示数变小
D. S1断开，若滑动变阻器滑片向右滑动，电压表和电流表A1的比值变小
13. 对于如图所示的热学实验，下列说法中正确的是( )
A. 用橡皮条摩擦铜管，铜管的温度升高，这是通过做功使铜管的内能增大
B. 水蒸气将橡皮塞顶出，说明水蒸气对橡皮塞做功，水蒸气的内能增大
C. 墨水在热水中比冷水中扩散显著，说明分子无规则运动剧烈程度与温度有关
D. 抽去玻璃板后两瓶中的气体逐渐混合均匀，这属于扩散现象
14. 小明根据下表中几种物质的比热容得出结论，下列结论中正确的是( )
常温常压下的比热容c/[J⋅(kg⋅℃)−1]
水4.2×103
冰2.1×103
酒精2.4×103
砂石0.92×103
煤油2.1×103
铝0.88×103
水银0.14×103
铜0.39×103
A. 固体的比热容都比液体的比热容小
B. 质量相等的水和煤油吸收相同的热量，煤油升高的温度多
C. 质量相等的铝块和铜块温度都降低5℃，铝块放出的热量多
D. 不同物质的比热容可能相同
15. 关于原子及其结构，下列说法正确的是( )
A. 常见物质是由大量分子、原子构成的 B. 原子是由质子、中子构成的
C. 原子核带负电，核外电子正电 D. 不同物质的原子核束缚核外电子本领不同
16. 在探究电流与电压关系实验中，关于滑动变阻器的作用，下列说法正确的是( )
A. 保护电路安全 B. 改变电阻两端电压
C. 可实现多次测量，寻找普遍规律 D. 可实现多次测量，减小实验误差
17. 如图所示是某中学九年级物理课外实践活动小组设计的风力测量仪的电路示意图。其电源电压U=6V，电路保护电阻R1=15Ω，均匀电阻丝的阻值R2=5Ω，金属丝(电阻忽略不计)的上端固定在O点，下端系有一块塑料片A，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成。以下说法正确的是( )
A. 无风时，塑料片竖直下垂，电压表示数为0，电路中的电流为0.3A
B. 风力最强时，金属丝滑至电阻丝R2最左端，电路中的电流为0.4A
C. 风力最强时，金属丝滑至电阻丝R2最左端，电压表的示数为1.5V
D. 电路中如果不用电压表，可以串联一个电流表，把电流表改装成风力表
18. (1)一节新干电池的电压约______ V。
(2)如图所示，电阻箱阻值是______Ω。
(3)如图所示，与织物摩擦过的塑料笔靠近带正电的带电体，发现其远离塑料笔，则塑料笔一定______(选填：“带正电”、“带负电”或“不带电”)。
19. 如图，玻璃瓶内装少量的水，用塞子塞紧，通过塞子上的开口往瓶里打气，当瓶塞蹦出时，发现瓶内出现白雾。该现象的原因是：瓶内的空气膨胀对外做功，瓶内水蒸气内能______(选填“增加”或“减少”)，温度______(选填“升高”或“降低”)，液化为液滴。
20. 在“探究影响电阻大小的因素”实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。实验中使用四根电阻丝，其规格、材料如下表所示。
(1)实验中通过观察______来比较电阻的大小。
(2)分别将C、D两根合金丝接入电路，可初步探究得出的结论是______。
(3)分别将______(填编号)两根合金丝接入电路，可初步探究得出的结论是：导体电阻大小与横截面积有关。
编号
材料
长度/m
横截面积/mm2
电流大小/A
A
锰铜合金
0.5
0.8
0.40
B
镍铬合金
0.5
0.8
0.32
C
镍铬合金
0.5
0.4
0.16
D
镍铬合金
1.0
0.4
0.08
21. 在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)若要测量干路电流，则电流表应接在甲图中的______点。
(2)小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______ A。
(3)下表是小亮同学在实验中用两盏规格相同的灯泡得出的，实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，请指出小亮探究过程中的两点不妥之处：①______；②______。
A点电流IA
B点电流IB
C点电流IC
0.16A
0.16A
0.32A
22. 在探究“串联电路电压的规律”实验中：
(1)按如图所示的电路图连接电路，小明刚连接好最后一根导线，两灯立即发光，这说明他在连接电路时没有将开关______(选填“闭合”或“断开”)。
(2)下表是小红同学在实验中记录的实验数据，可以得到的初步猜想是：______(用公式表示)。
UAB/V
UBC/V
UAC/V
0.8
2.2
3.0
23. 为了比较A、B两种液体比热容的大小，物理兴趣小组做了如图甲所示的实验，在两个相同的试管中，分别装入质量相等的A、B两种液体，将两个试管放入盛有水的同一烧杯中，用酒精灯加热(忽略液体蒸发造成的影响)。
(1)本实验通过比较______来反映液体吸收热量的多少。
(2)实验后绘制了温度与时间的关系图像如图乙所示。可见：质量相等的A和B两种液体，升高相同温度时，______液体吸收的热量较多(选填“A”或“B”)。由此可知A和B两种液体的比热容关系是cA______cB。(选墳“大于”、“等于”或“小于”)
(3)B液体在第10min的内能______20min的内能。(选填“大于”、“等于”或“小于”)
24. 图甲是“用伏安法测量电阻Rx的阻值”所连接的部分电路。请回答下列问题：
(1)闭合开关前，为保护电路，滑片P要置于滑动变阻器最左端，图甲中未连接好的接线头应该接在滑动变阻器的______(选填“A”或“B”)接线柱上。
(2)正确连接后，闭合开关，将滑动变阻器的滑片P从一端移动到另一端，发现电流表示数逐渐变大，电压表始终示数为零，则电路出现的故障可能是______。
A.电流表处有短路
B.电阻Rx处有短路
C.电阻Rx处有断路
D.滑动变阻器处有断路
(3)找到故障并排除后，在实验中，某次电压表和电流表的示数如图乙、丙所示，则电压表示数为______ V，测得的电阻Rx=______Ω。
25. 小英想探究通过导体的电流与导体电阻的关系，她利用干电池、电流表、多个阻值不同且已知的定值电阻、开关及导线，连接电路如图所示。小英闭合开关S，读出电流表的示数，将电阻R的阻值及电流表的示数记录在实验数据表格中；断开开关S，将电阻R换为不同阻值的电阻，仿照上述步骤再做两次实验，并将每次的电阻值及电流表的示数记录在实验数据表格中。
R/Ω
5
10
15
I/A
0.42
0.24
0.18
(1)小英由实验数据得出结论：当导体的电阻增大时，通过该导体的电流减小。小英认为该实验顺利达到了探究目的；同组的小强认为：这个实验不能实现探究目的。请你写出小英的实验不能实现探究目的的原因______；
(2)请你添加适当的实验器材，画出能够实现探究目的的电路图。
(3)利用你设计的电路图，还能进行其他的探究实验，例如：探究______的关系。
26. 热敏电阻温度传感器大家已经知道，金属是良好的导体，介于导体和绝缘体之间还有一类物质叫半导体。金属和半导体的导电性能受温度影响明显。通常情况下，金属导体的导电性能会随温度增加而减弱。半导体材料与金属材料不同，有的半导体的导电性能会随温度增加而增强，有的半导体的导电性能会随温度增加而减弱。根据阻值随温度的变化而变化的特性，可以制作热敏电阻。用半导体材料制成的热敏电阻，其阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻。
根据温度影响金属导体和半导体的导电性能这一特性，不仅可以用来测量温度，还能作为热传感器运用到自动控制电路中。利用热敏电阻的特性做成的温度计，叫热敏电阻温度计。如图甲所示是某种金属导体和某种半导体的电阻-温度特性图线。
利用热敏电阻可以制成温度传感器，如图乙所示是一款利用热传感器设计的高温报警器电路，用于疫情期间对某商场的顾客进行体温检测，其工作原理如下：闭合开关S启动报警器工作，当顾客(被检测者)的体温高于37.3℃时，通过热敏电阻传感器识别后，电路中的电流就会增大，电磁铁的磁性增强，电磁继电器的衔铁被吸合，上面的动触点A和下面的静触点B接触，报警电路接通，红色指示灯亮起，同时电铃发出提醒的报警声音；断开开关S后，电路中没有电流，电磁铁的磁性消失，弹簧将衔铁拉起，上面的动触点A和下面的静触点B断开，电铃停止发声，红色指示灯熄灭。热敏电阻不仅可以用来制作温度报警器，还被广泛地运用在其他领域的自动控制电路中。
根据以上材料，回答下列问题。
(1)图甲中半导体材料制成的热敏电阻属于______(选填“正”或“负”)温度系数热敏电阻。
(2)图乙中热敏电阻温度传感器的热敏电阻应选用图甲中的______(选填“金属导体”或“半导体”)材料制作。
(3)图乙中报警电路的电铃和红灯是______(选填“串联”或“并联”)连接的。
(4)若想提高报警器的环境报警温度，请你提出一种简单易行的操作方法。
27. 如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω.当开关S闭合时，电压表示数为3V.求：
(1)电流表的示数I；
(2)电源两端的电压U。
28. 如图，图甲是小灯泡L和电阻R的I−U图像，将小灯泡L和电阻R接入乙图所示电路中。已知灯泡正常发光时通过它的电流为0.5A。
(1)求定值电阻R的大小；
(2)只闭合开关S1时，灯泡恰能正常发光。当再闭合开关S2时，求电流表示数。
答案和解析
1.【答案】A
【解析】解：在国际单位制中伏特(V)是电压的单位，安培(A)是电流的单位，欧姆(Ω)是电阻的单位，焦耳(J)是电能的单位。
故选：A。
在国际单位制中，电学中的单位都是为了纪念科学家们在物理学做出的突出贡献，以他们的名字命名的，如：电荷量-库仑、电流-安培、电压-伏特、电阻-欧姆、电功-焦耳、电功率-瓦特，据此分析。
了解用科学家名字命名的原因(科学家们的贡献)，努力学习，力争在物理学或其他方面做出突出贡献。
2.【答案】A
【解析】解：在通常情况下，
A、铜容易导电，所以是导体，故A符合题意；
B、橡胶不容易导电，是绝缘体，故B不符合题意；
C、玻璃不容易导电，是绝缘体，故C不符合题意；
D、硅导电性介于导体和绝缘体之间，属于半导体，故D不符合题意。
故选：A。
根据导体和绝缘体的定义进行判断。容易导电的物体是导体，不容易导电的物体是绝缘体。
常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。
常见的绝缘体包括：塑料、陶瓷、油、橡胶、玻璃等。
对于导体和绝缘体的记忆要和生活经验相结合，生活中哪些地方用导体，哪些地方用绝缘体，联系记忆效果比较好。
3.【答案】D
【解析】解：
A、进气门开启，气体流入汽缸，是吸气冲程，故A不符合题意；
B、排气门开启，气体流出汽缸，是排气冲程，故B不符合题意；
C、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，故C不符合题意；
D、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，故D符合题意。
故选：D。
解答此类题注意总结规律，在内燃机的四个冲程中，进气阀和排气阀均关闭的只有压缩冲程和做功冲程，而在压缩冲程中活塞向上运动，做功冲程中活塞向下运动；一个气阀打开，另一个气阀关闭的是吸气冲程和排气冲程，而在吸气冲程中活塞向下运动，排气冲程中活塞向上运动。
根据曲轴的转动方向判断活塞的运行方向，再根据气门的关闭情况就可以确定是哪一个冲程
4.【答案】A
【解析】A、热水袋的温度高，用热水袋取暖，内能由热水袋转移到手，属于用热传递的方式改变物体的内能。故A符合题意；
B、锯木板时锯条发烫，克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能。故B不符合题意；
C、两手互相摩擦时手发热，克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能。故C不符合题意；
D、用手反复弯折铁丝，对铁丝做功，铁丝弯折处的温度升高，内能增加，属于做功改变物体的内能。故D不符合题意。
解决此类问题要知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
5.【答案】D
【解析】解：A、因为带电体具有吸引轻小物体的性质，故用毛皮摩擦过的橡胶棒吸引纸屑的现象不能说明异种电荷可以相互吸引，故A错误；
B、同种物质的原子核束缚电子的本领相同，所以同种物质摩擦，不可以使它们分别带上异种电荷，故B错误；
C、摩擦起电的实质并不是创造了电荷，而是电荷是转移，故C错误；
D、自然界只存在正、负两种电荷，故D正确；
故选：D。
A、带电体具有吸引轻小物体的性质；
B、摩擦起电的原因是物质的原子核束缚电子的本领不同；
C、根据摩擦起电的实质分析；
D、根据电荷的种类分析。
此题考查的内容角多，但难度不大，认真分析即可。
6.【答案】D
【解析】解：A、电荷的定向移动才能形成电流，电荷的无规则运动不会形成电流，故A错误；
B、在电源外部，电流从电源的正极经过用电器流向负极，在电源内部，电流由负极流向正极；故B错误；
C、电路中有电源，如果电路没有闭合，则电路中没有电流，故C错误；
D、电路中有电流的条件是：电路闭合，且电路中有电源；而电源是提供电压的装置；故D正确；
故选：D。
(1)电荷的定向移动才能形成电流，电荷的无规则运动不会形成电流；
(2)在电源外部，电流由正极流向负极，在电源内部，电流由负极流向正极；
(3)电路中有电流的条件是：电路闭合，且电路中有电源；
本题考查了形成电流的条件、电流概念、电流方向等问题，熟练应用基础知识即可正确解题，难度较低。
7.【答案】C
【解析】解：A、一切物体都有内能，温度为0℃的物体也具有内能，故A错误；
B、热量是一个过程量，不能说物体含有热量，故B错误；
C、晶体熔化时，吸收热量，内能增加，温度不变，故C正确；
D、物体内能增加，可能吸收了热量，也可能外界对它做功，故D错误。
故选：C。
(1)一切物体都有内能；
(2)热量是一个过程量，不能说含有或具有热量；
(3)晶体熔化时，吸收热量，内能增加，温度不变；
(4)改变物体内能的方式：做功和热传递。
本题考查学生对温度、热量、内能的理解概念以及改变内能的方式，难度不大。
8.【答案】A
【解析】解：(1)由图可知，两灯泡串联，串联电路中的电流是处处相等的，故通过灯L1的电流等于灯L2的电流，即I1=I2，故A正确，B错误；
(2)已知R1>R2，由U=IR可得，U1>U2，故CD错误。
故选：A。
首先明确电路的连接方式，串联电路只有一条电流路径，并联电路有多条电流路径；然后根据串联电路中电流处处相等即可判断AB，再利用欧姆定律判断CD选项。
此题考查了串并联电路的判断、串联电路电流的特点和欧姆定律的应用等知识点，难度不大，属于基础题目。
9.【答案】D
【解析】由题意可知，闭合开关S1，只有热敏电阻R工作，说明S1控制热敏电阻R，闭合开关S2，显示屏补光灯泡L发光；在测温开关S1断开时闭合开关S2，灯泡L不发光，说明灯泡与热敏电阻R并联，S1在干路上，S2在灯泡L的支路，故D正确。
并联电路中，各支路互不影响，根据用电器的工作特点判定电路的连接方式和各个开关的作用。
此题以电子测温枪考查电路图的设计，读懂题意，明确灯泡L和热敏电阻R并联是关键。
10.【答案】C
【解析】解：A、给蓄电池充电时，蓄电池相当于用电器，将电能转化为化学能储存起来，故A错误；
B、发电机工作是将机械能转化为电能，故B错误；
C、太阳能电池板工作时是将太阳能转化为电能，故C正确；
D、内燃机做功冲程，燃气推动活塞做功，燃气内能转化为机械能，故D错误。
故选：C。
判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，因为总是消耗的能量转化为得到的能量。
此题考查了能量的转化，能量转化现象是生活中常见的现象，也是中考时必考的一个知识点。
11.【答案】D
【解析】解：由电路图知，两电阻串联，电压表测R2两端的电压，电流表测电路的电流；
当滑动变阻器的滑片P向右移动时，滑动变阻器R2连入电路的电阻变大，电路的总电阻变大，由I=UR可知电路中的电流变小，电流表示数变小；
由U=IR可知，定值电阻R1两端的电压变小，由串联电路电压的规律，滑动变阻器R2两端的电压变大，即电压表示数变大，故ABC错误，D正确。
故选：D。
由电路图知，两电阻串联，电压表测R2两端的电压，电流表测电路的电流；
由电路图判断出当滑动变阻器的滑片P向右移动时变阻器连入电路的电阻变化，进而判断出电路总电阻的变化，由欧姆定律分析电路中电流的变化和定值电阻R1两端电压的变化，根据串联电路电压的规律分析滑动变阻器两端电压的变化，即电压表示数的变化。
本题考查串联电路的规律及欧姆定律的运用，关键是明确电压表测量的电压。
12.【答案】D
【解析】解：
AB、若滑片不动，闭合S时，R2和滑动变阻器R1接入电路中，电流表A测量电路中的电流，电压表测量电源的电压；再闭合S1，R2、R1和R3并联接入电路中，电流表A测量干路中的电流，电压表测量电源的电压；由于并联电路各支路互不影响，通过R1的电流不变，根据并联电路的电流规律可知，干路中的电流变大，即电流表A示数变大；由于电压表始终测量的是电源电压，电源电压不变，则电压表示数不变，故AB错误；
CD、S1断开时，R2和滑动变阻器R1接入电路中，电流表A1测量通过R1的电流，电压表测量电源的电压；若滑动变阻器滑片向右滑动，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过R1的电流变大，则电流表A1示数变大；电压表示数不变，电流表A1示数变大，则电压表和电流表A1的比值变小，故D正确。
故选D。
故选：D。
根据开关的闭合方式判定电路的连接方式，根据并联电路的工作特点、欧姆定律分析各个选项。
本题考查了电路的动态分析，明确电路的连接方式是解题的关键。
13.【答案】ACD
【解析】解：A、如图甲，用橡皮条摩擦铜管，克服摩擦做功，使铜管的温度升高，这是通过做功使铜管的内能增大，故A正确；
B、如图乙，水蒸气将橡皮塞顶出，将水蒸气的内能转化为橡皮塞的机械能，水蒸气的内能减小，温度降低，故B错误；
C、如图丙，墨水在热水中比冷水中扩散显著，说明分子无规则运动的剧烈程度与温度有关，故C正确；
D、如图丁，抽去玻璃板后两瓶中的气体逐渐混合均匀，这属于扩散现象，故D正确。
故选：ACD。
(1)改变物体内能有两种方式：做功和热传递。做功主要有克服摩擦做功和压缩气体做功，做功实质是能量的转化；
(2)组成物质的分子在永不停息地做无规则运动，温度越高，分子的无规则运动越快剧烈，扩散越快。
本题考查了对分子动理论和做功改变物体内能的理解，培养应用知识解决实际问题的能力。
14.【答案】BCD
【解析】解：A、由表中信息可知，冰的比热容比水银的大，故A错误；
B、由表中信息可知，水的比热容大于煤油，故质量相等的水和煤油吸收相同的热量，煤油升高的温度多，故B正确；
C、由表中信息可知，铝的比热容大于铜，质量相等的铝块和铜块温度都降低5℃，铝块放出的热量多，故C正确；
D、比热容是物质的一种特性，理论上不同物质的比热容可能相同。
故选：BCD。
A、由表中信息分析冰和水银的比热容可得结论错误；
B、由表中信息可知，水的比热容大于煤油，根据比热容的概念分析即可；
C、由表中信息可知，铝的比热容大于铜，根据比热容的概念分析即可；
D、比热容是物质的一种特性，物质种类繁多，出现比热容相同的情况是有可能的。
本题考查了学生对比热容的理解，属于基础题。
15.【答案】AD
【解析】解：A、常见的物质是有极其微小的粒子分子、原子构成的，故A正确；
B、原子由原子核和核外电子构成，故B错误；
C、原子核带正电，核外电子带负电，故C错误；
D、不同物质的原子核束缚电子的本领不同。两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上。失去电子的物体因缺少电子而带正电，得到电子的物体因为有了多余电子而带等量的负电，故D正确；
故选：AD。
物质由分子或原子构成，分子是由原子组成，原子由原子核和核外电子构成；原子核带正电，核外电子带负电，不同物质的原子核束缚核外电子的本领不同。
本题主要考查了我们对原子及其结构的全面了解，属基础知识的考查，难度不大。
16.【答案】ABC
【解析】解：A、连接电路时，滑动变阻器的滑片处于最大值处，此时电路中的电阻最大，根据欧姆定律可知，此时通过电路的电流最小，可以起到保护电路的作用，故A正确；
BCD、在探究通过导体的电流与导体两端电压关系时，通过调节滑片，改变电路电路中的电流，从而改变电阻两端的电压，可以实现多次测量，目的是得出具有普遍性的结论，而不是减小实验误差，故BC正确、D错误。
故选：ABC。
滑动变阻器的作用：一是保护电路；二是可以多次测量。并结合控制变量法具体分析滑动变阻器的作用。
本题考查滑动变阻器的作用和控制变量法的应用，是一道基础题。
17.【答案】AC
【解析】解：
由电路图可知，R1与R2串联，电压表测R2右半部分接入电路电阻的电压，R2相当于定值电阻接入电路中，
(1)无风时，塑料片竖直下垂，电压表被短路，示数为0V；
此时，R1与R2串联，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I=UR1+R2=6V15Ω+5Ω=0.3A，故A正确；
(2)风力最强时，金属丝滑至电阻丝的最左端，
此时电路中的总电阻不变，电路中的电流不变，仍为0.3A，电压表测R2两端的电压，
则电压表的示数：
U2=IR2=0.3A×5Ω=1.5V，故B错误，C正确；
(3)因为无论风力大小，接入电路中的总电阻都没有发生，电源电压一定，电路中的电流也就不会发生改变，因此接入电流表不可行，故D错误。
故选：AC。
由电路图可知，R1与R2串联，电压表测R2右边部分接入电路电阻的电压。
(1)无风时，电压表被短路，故电压为0；电阻丝与保护电阻串联，根据电阻的串联和欧姆定律求出电路中的电流；
(2)风力最强时，金属丝滑至电阻丝的最左端，此时电路中的总电阻不变，电路中的电流不变，电压表测R2两端的电压，根据欧姆定律求出电压表的示数；
(3)滑片的移动不能改变接入电路中的电阻，则电路中的电流不变，据此进行解答。
本题考查了电阻的串联和欧姆定律的应用，要注意电压表改换为电流表前，金属丝的摆动不影响电路的结构，只是改变了与电压表并联部分，即改变了电压表测量的电阻；改换后金属丝的摆动影响电路的结构。
18.【答案】1.52035带正电
【解析】解：(1)1节新干电池的电压为1.5V。
(2)电阻箱的读数为：R=2×1000Ω+0×100Ω+3×10Ω+5×1Ω=2035Ω。
(3)与织物摩擦过的塑料笔靠近带正电的带电体，发现其远离塑料笔，说明二者相互排斥，根据同种电荷相互排斥，可知，塑料笔一定带正电。
故答案为：1.5；2035；带正电。
(1)1节新干电池的电压为1.5V。
(2)按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把它们相加，就得出电阻箱的示数。
(3)同种电荷相互排斥，异种电荷相互吸引。
本题考查了新电池的电压、电阻箱的读数方法、电荷间的作用规律，属于基础题目。
19.【答案】减少 降低
【解析】解：由实验现象可知，当塞子从瓶口跳起来时，可以看到瓶内会出现白雾，这是因为瓶内的空气膨胀做功时，瓶内水蒸气的内能减小、温度降低，使瓶内空气中的水蒸气液化形成小水珠，从而形成白雾。
故答案为：减少；降低。
做功可以改变物体的内能，对物体做功，内能增大，物体对外做功，内能减小。
本题主要考查了做功改变物体的内能，属于基础知识的考查，比较简单。
20.【答案】电流表示数 导体的材料、横截面积相同时，长度越长，电阻越大 B、C
【解析】解：(1)在该实验中，电阻的大小是通过电流的大小来体现的，电流越小说明电阻越大，这种方法是转换法；
(2)由表中数据可知，将C、D两根合金丝接入电路，C、D合金线的材料、横截面积相同，而长度不同，并且D合金丝的长度大于C的长度，发现接入D合金丝时，电流表的示数比接入C合金丝时更小，说明D合金丝的电阻比C合金丝的电阻大，由此初步得出结论：导体的材料、横截面积相同时，长度越长，电阻越大；
(3)要探究电阻大小与横截面积的关系，应控制导体的材料和长度不变，而横截面积不同，编号B、C电阻丝符合要求。
故答案为：(1)电流表示数；(2)导体的材料、横截面积相同时，长度越长，电阻越大；(3)B、C。
(1)电阻的大小可以通过电流的大小来转换比较，结合给出的实验器材，可以利用电流表的示数来比较；
(2)(3)电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积；因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法。
本题是探究影响电阻大小因素的实验，考查了学生分析问题和解决问题的能力，用好控制变量法和转换法是解决本题的关键。
21.【答案】C 电流表的正负接线柱接反了 0.24只进行了一次实验 所选的两灯泡的规格相同
【解析】解：(1)若要测量干路电流，则电流表应接在甲图中的C点；
(2)闭合开关，由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；
由如图丙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.24A；
(3)小亮同学使用的灯泡规格相同，由表中实验数据可知，只进行了一次实验，只测出了一组实验数据，由于使用的灯泡规格相同，只测量了一组数据，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据。
故答案为：
(1)C；
(2)电流表的正负接线柱接反了；0.24；
(3)只进行了一次实验；所选的两灯泡的规格相同。
(1)电流表应串联在被测电路中；
(2)连接电路时，电流表正负接线柱不要接反，否则电流表指针将反向偏转；由图示电流表确定其量程与分度值，读出其示数；
(3)用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。
本题探究并联电路电流规律，考查注意事项、电流表使用、读数及归纳法的运用。
22.【答案】断开 UAB+UBC=UAC
【解析】解：(1)小明刚连接好最后一根导线，两灯立即发光，说明电路是闭合的，说明他在连接电路时没有将开关断开；
(2)由图可知L1和L2是并联关系，且UAC是串联电路的总电压。由表中数据可知UAB+UBC=UAC，即串联电路中，各分电压之和等于总电压。所以可以得到的初步猜想是：UAB+UBC=UAC。
故答案为：(1)断开；(2)UAB+UBC=UAC。
(1)小明刚连接好最后一根导线，两灯立即发光，说明电路是闭合的；
(2)由图可知L1和L2是并联关系，且UAC是串联电路的总电压。由表中数据可知UAB+UBC=UAC，即串联电路中，各分电压之和等于总电压。
此题考查串联电路的电压问题，属于基础题目。
23.【答案】加热时间 B 小于 小于
【解析】解：(1)使用同一个酒精灯加热，可通过加热时间的长短来比较吸热多少；
(2)由图乙可知，质量相等的A和B两种液体，在升高相同温度时，B的加热时间长，说明B吸收的热量较多，B的吸热能力越强，B的比热容大，即cA
故答案为：(1)加热时间；(2)B；小于；(3)小于。
(1)使用同一个酒精灯加热，可通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(2)根据比较物质吸热能力的方法：
①使质量相同的不同物种吸收相同的热量比较升高的温度，温度升高的小的，吸热能力强；
②使质量相同的不同物种升高相同的温度比较吸收的热量，即比较加热时间，吸收热量多的吸热能力强；
(3)热传递可以改变物体的内能，物体吸收热量内能增加，放出热量内能减小。
本题是探究不同物质吸热能力强弱的实验，考查了控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
24.【答案】BB2.810
【解析】解：(1)闭合开关前，为保护电路，滑片P要置于滑动变阻器最左端，故变阻器应选右下接线柱，即未连接好的接线头应该接在滑动变阻器的B接线柱上；
(2)正确连接后，闭合开关，将滑动变阻器的滑片P从一端移动到另一端，发现电流表示数逐渐变大，说明电路是通路，电压表始终示数为零，说明电压表并联的电路短路，即电阻Rx处有短路，故选B；
(3)找到故障并排除后，在实验中，某次电压表和电流表的示数如图乙、丙所示，电压表选用小量程，分度值0.1V，其示数为2.8V，电流表选用小量程，分度值0.02A，其示数为0.28A，电阻Rx的阻值为：
Rx=UI=2.8V0.28A=10Ω。
故答案为：(1)B；(2)B；(3)2.8；10。
(1)闭合开关前，为保护电路，滑片P要置于滑动变阻器最左端，据此确定变阻器下端接线柱；
(2)正确连接后，闭合开关，将滑动变阻器的滑片P从一端移动到另一端，发现电流表示数逐渐变大，说明电路是通路，电压表始终示数为零，说明电压表并联的电路短路；
(3)根据两表选用量程确定分度值读数，利用R=UI求出电阻Rx的阻值。
本题用伏安法测量电阻Rx的阻值实验，考查了注意事项、电路故障、电表的读数和电阻的计算等知识，属于实验基本能力的考查。
25.【答案】(1)没有保持电阻两端电压不变；
(2)；
(3)导体的电流与导体两端电压。
【解析】(1)要探究通过导体的电流与导体电阻的关系，实验应保持定值电阻两端的电压不变，实验中并未控制定值电阻两端的电压保持不变，因此，小英的实验不能达到探究的目的。
(2)要能够实现探究目的，需要在电路中串联一个滑动变阻器，通过移动滑片使定值电阻两端的电压保持不变，电路图如图所示：
；
(3)利用图示装置，可以控制电阻不变，通过滑动变阻器改变定值电阻两端的电压，可以探究导体的电流与导体两端电压的关系。
(1)在探究电流与电阻关系的实验中，由于电压和电阻都会对电流产生影响，所以我们采用控制变量法来进行研究，即研究电流与电阻关系时要控制电压一定；
(2)研究电流与电阻关系时通过移动滑动变阻器的滑片使定值电阻两端的电压保持不变；
(3)利用图示装置，可以控制电阻不变，通过滑动变阻器改变定值电阻两端的电压，据此分析解答。
本题探究电流与电阻关系，考查控制变量法及电路图的设计。
26.【答案】负 半导体 并联
【解析】解：(1)由图甲可知，热敏电阻R的阻值随温度的升高而变小，为负温度系数热敏电阻；
(2)温度越高，电路中的电流就会越大，说明阻值随温度的升高而变小，因此选用图甲中的半导体材料制作；
(3)电铃和红灯的两端分别连在一起，因此是并联连接的；
(4)若想提高报警器的环境报警温度，则热敏电阻的阻值变小，由于电磁铁所需的吸合电流不变，则电路的总阻值也应不变，滑动变阻器与热敏电阻是串联的，根据串联电路的总阻值等于各个分电阻之和可知需要将滑动变阻器的阻值调大。
故答案为：(1)负；(2)半导体；(3)并联；(4)将滑动变阻器的阻值调大。
(1)根据图甲得出热敏电阻R的阻值与温度的关系，然后判断出热敏电阻的类型；
(2)体温高于37.3℃时，电路中的电流就会增大，根据电流与电阻的关系进行判断；
(3)通过图乙中电铃和红灯的两端分别连在一起进行判断；
(4)当电流达到一定值时报警器才会报警，即电阻达到一定值时报警器报警，若想提高报警器的环境报警温度，热敏电阻阻值减小，滑动变阻器的阻值就得调大。
本题考查了并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键，有一定的难度。
27.【答案】(1)开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，
电路中的电流I=I1=U1R1=3V6Ω=0.5A，即电流表示数为0.5A；
(2)根据欧姆定律可得，
R2两端的电压U2=IR2=0.5A×18Ω=9V，
则电源电压U=U1+U2=3V+9V=12V。
答：(1)电流表的示数0.5A；
(2)电源两端的电压12V。
【解析】此题主要考查的是学生对欧姆定律和串联电路电流、电压特点的理解和掌握，难度不大。
开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压；电源电压等于各部分电压之和。
28.【答案】解：(1)由图甲可知定值电阻两端的电压为2V时，通过定值电阻的电流为0.2A，
根据欧姆定律可得定值电阻的阻值：R=URIR=2V0.2A=10Ω；
(2)只闭合开关S1时，电路为L的简单电路，灯泡恰能正常发光，则此时通过电路的电流为0.5A，由图甲可知此时灯泡两端的电压为2V，并联电路各支路两端电压相等，所以电源电压为2V，
再闭合开关S2时，灯泡和定值电阻并联接入电路，电流表测干路电流，由图乙可知此时通过定值电阻的电流为0.2A，
并联电路干路电流等于各支路电流之和，所以电流表示数：I=IL+IR=0.5A+0.2A=0.7A。
答：(1)定值电阻R的大小为10Ω；
(2)再闭合开关S2时，电流表示数为0.7A。
【解析】(1)由图甲可知定值电阻两端的电压为2V时，通过定值电阻的电流为0.2A，根据欧姆定律计算定值电阻的阻值；
(2)只闭合开关S1时，电路为L的简单电路，灯泡恰能正常发光，则此时通过电路的电流为0.5A，由图甲可知此时灯泡两端的电压为2V，根据并联电路电压特点可知电源电压，再闭合开关S2时，灯泡和定值电阻并联接入电路，电流表测干路电流，由图乙可知此时通过定值电阻的电流为0.2A，根据并联电路电流规律计算电流表示数：
本题考查并联电路特点和欧姆定律的灵活运用，正确读取图中信息是解题的关键。
2022-2023学年北京市汇文中学九年级（上）期中物理试卷
1. 在国际单位制中，电压的单位是( )
A. 伏特(V) B. 安培(A) C. 欧姆(Ω) D. 焦耳(J)
2. 通常情况下，下列材料属于导体的是( )
A. 铜 B. 橡胶 C. 玻璃 D. 硅
3. 如图所示是四冲程汽油机工作时各冲程的示意图，其中表示压缩冲程的是( )
A. B. C. D.
4. 下列实例中，用热传递的方式来改变物体内能的是( )
A. 用热水袋暖手，手的温度升高
B. 用锯条锯木板，锯条的温度升高
C. 两手相互摩擦，手的温度升高
D. 用手反复弯折铁丝，弯折处铁丝的温度升高
5. 关于静电现象，下列说法中正确的是( )
A. 用毛皮摩擦过的橡胶棒吸引纸屑的现象说明异种电荷可以相互吸引
B. 同种物质摩擦，一定可以使它们分别带上异种电荷
C. 摩擦起电创造了电荷
D. 自然界只存在正、负两种电荷
6. 关于电路和电流，下列说法中正确的是( )
A. 电流是由大量电荷的无规则运动形成的 B. 在电路中，电流是从电源的正极流向负极
C. 在电路中只要有电源，就一定会有电流 D. 电压是形成电流的原因
7. 关于温度、热量和内能，下列说法正确的是( )
A. 0℃的物体不具有内能 B. 气体温度越高，含有的热量越多
C. 物体吸收热量，温度可能不变 D. 物体内能增加，一定吸收了热量
8. 如图所示的电路，闭合开关，灯L1、L2均发光，灯L1、L2的电阻值分别为R1、R2，通过灯L1、L2的电流分别为I1、I2，灯L1、L2两端的电压分别为U1、U2.已知R1>R2，则下列判断正确的是( )
A. I1=I2 B. I1
A.
B.
C.
D.
10. 下列对能量转化的描述正确的是( )
A. 蓄电池充电是化学能转化为电能 B. 发电机工作是电能转化为机械能
C. 太阳能电池板工作时将太阳能转化为电能 D. 内燃机做功冲程中将机械能转化为内能
11. 在如图所示的电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表、电流表示数的变化情况是( )
A. 电压表、电流表示数均变小
B. 电压表示数变小、电流表示数变大
C. 电压表、电流表示数均变大
D. 电压表示数变大、电流表示数变小
12. 如图所示，电源电压保持不变，S始终保持闭合，以下说法正确的是( )
A. 若滑片不动，闭合S1，电流表A示数不变
B. 若滑片不动，闭合S1，电压表示数变大
C. S1断开，若滑动变阻器滑片向右滑动，电流表A1示数变小
D. S1断开，若滑动变阻器滑片向右滑动，电压表和电流表A1的比值变小
13. 对于如图所示的热学实验，下列说法中正确的是( )
A. 用橡皮条摩擦铜管，铜管的温度升高，这是通过做功使铜管的内能增大
B. 水蒸气将橡皮塞顶出，说明水蒸气对橡皮塞做功，水蒸气的内能增大
C. 墨水在热水中比冷水中扩散显著，说明分子无规则运动剧烈程度与温度有关
D. 抽去玻璃板后两瓶中的气体逐渐混合均匀，这属于扩散现象
14. 小明根据下表中几种物质的比热容得出结论，下列结论中正确的是( )
常温常压下的比热容c/[J⋅(kg⋅℃)−1]
水4.2×103
冰2.1×103
酒精2.4×103
砂石0.92×103
煤油2.1×103
铝0.88×103
水银0.14×103
铜0.39×103
A. 固体的比热容都比液体的比热容小
B. 质量相等的水和煤油吸收相同的热量，煤油升高的温度多
C. 质量相等的铝块和铜块温度都降低5℃，铝块放出的热量多
D. 不同物质的比热容可能相同
15. 关于原子及其结构，下列说法正确的是( )
A. 常见物质是由大量分子、原子构成的 B. 原子是由质子、中子构成的
C. 原子核带负电，核外电子正电 D. 不同物质的原子核束缚核外电子本领不同
16. 在探究电流与电压关系实验中，关于滑动变阻器的作用，下列说法正确的是( )
A. 保护电路安全 B. 改变电阻两端电压
C. 可实现多次测量，寻找普遍规律 D. 可实现多次测量，减小实验误差
17. 如图所示是某中学九年级物理课外实践活动小组设计的风力测量仪的电路示意图。其电源电压U=6V，电路保护电阻R1=15Ω，均匀电阻丝的阻值R2=5Ω，金属丝(电阻忽略不计)的上端固定在O点，下端系有一块塑料片A，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成。以下说法正确的是( )
A. 无风时，塑料片竖直下垂，电压表示数为0，电路中的电流为0.3A
B. 风力最强时，金属丝滑至电阻丝R2最左端，电路中的电流为0.4A
C. 风力最强时，金属丝滑至电阻丝R2最左端，电压表的示数为1.5V
D. 电路中如果不用电压表，可以串联一个电流表，把电流表改装成风力表
18. (1)一节新干电池的电压约______ V。
(2)如图所示，电阻箱阻值是______Ω。
(3)如图所示，与织物摩擦过的塑料笔靠近带正电的带电体，发现其远离塑料笔，则塑料笔一定______(选填：“带正电”、“带负电”或“不带电”)。
19. 如图，玻璃瓶内装少量的水，用塞子塞紧，通过塞子上的开口往瓶里打气，当瓶塞蹦出时，发现瓶内出现白雾。该现象的原因是：瓶内的空气膨胀对外做功，瓶内水蒸气内能______(选填“增加”或“减少”)，温度______(选填“升高”或“降低”)，液化为液滴。
20. 在“探究影响电阻大小的因素”实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。实验中使用四根电阻丝，其规格、材料如下表所示。
(1)实验中通过观察______来比较电阻的大小。
(2)分别将C、D两根合金丝接入电路，可初步探究得出的结论是______。
(3)分别将______(填编号)两根合金丝接入电路，可初步探究得出的结论是：导体电阻大小与横截面积有关。
编号
材料
长度/m
横截面积/mm2
电流大小/A
A
锰铜合金
0.5
0.8
0.40
B
镍铬合金
0.5
0.8
0.32
C
镍铬合金
0.5
0.4
0.16
D
镍铬合金
1.0
0.4
0.08
21. 在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)若要测量干路电流，则电流表应接在甲图中的______点。
(2)小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______ A。
(3)下表是小亮同学在实验中用两盏规格相同的灯泡得出的，实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，请指出小亮探究过程中的两点不妥之处：①______；②______。
A点电流IA
B点电流IB
C点电流IC
0.16A
0.16A
0.32A
22. 在探究“串联电路电压的规律”实验中：
(1)按如图所示的电路图连接电路，小明刚连接好最后一根导线，两灯立即发光，这说明他在连接电路时没有将开关______(选填“闭合”或“断开”)。
(2)下表是小红同学在实验中记录的实验数据，可以得到的初步猜想是：______(用公式表示)。
UAB/V
UBC/V
UAC/V
0.8
2.2
3.0
23. 为了比较A、B两种液体比热容的大小，物理兴趣小组做了如图甲所示的实验，在两个相同的试管中，分别装入质量相等的A、B两种液体，将两个试管放入盛有水的同一烧杯中，用酒精灯加热(忽略液体蒸发造成的影响)。
(1)本实验通过比较______来反映液体吸收热量的多少。
(2)实验后绘制了温度与时间的关系图像如图乙所示。可见：质量相等的A和B两种液体，升高相同温度时，______液体吸收的热量较多(选填“A”或“B”)。由此可知A和B两种液体的比热容关系是cA______cB。(选墳“大于”、“等于”或“小于”)
(3)B液体在第10min的内能______20min的内能。(选填“大于”、“等于”或“小于”)
24. 图甲是“用伏安法测量电阻Rx的阻值”所连接的部分电路。请回答下列问题：
(1)闭合开关前，为保护电路，滑片P要置于滑动变阻器最左端，图甲中未连接好的接线头应该接在滑动变阻器的______(选填“A”或“B”)接线柱上。
(2)正确连接后，闭合开关，将滑动变阻器的滑片P从一端移动到另一端，发现电流表示数逐渐变大，电压表始终示数为零，则电路出现的故障可能是______。
A.电流表处有短路
B.电阻Rx处有短路
C.电阻Rx处有断路
D.滑动变阻器处有断路
(3)找到故障并排除后，在实验中，某次电压表和电流表的示数如图乙、丙所示，则电压表示数为______ V，测得的电阻Rx=______Ω。
25. 小英想探究通过导体的电流与导体电阻的关系，她利用干电池、电流表、多个阻值不同且已知的定值电阻、开关及导线，连接电路如图所示。小英闭合开关S，读出电流表的示数，将电阻R的阻值及电流表的示数记录在实验数据表格中；断开开关S，将电阻R换为不同阻值的电阻，仿照上述步骤再做两次实验，并将每次的电阻值及电流表的示数记录在实验数据表格中。
R/Ω
5
10
15
I/A
0.42
0.24
0.18
(1)小英由实验数据得出结论：当导体的电阻增大时，通过该导体的电流减小。小英认为该实验顺利达到了探究目的；同组的小强认为：这个实验不能实现探究目的。请你写出小英的实验不能实现探究目的的原因______；
(2)请你添加适当的实验器材，画出能够实现探究目的的电路图。
(3)利用你设计的电路图，还能进行其他的探究实验，例如：探究______的关系。
26. 热敏电阻温度传感器大家已经知道，金属是良好的导体，介于导体和绝缘体之间还有一类物质叫半导体。金属和半导体的导电性能受温度影响明显。通常情况下，金属导体的导电性能会随温度增加而减弱。半导体材料与金属材料不同，有的半导体的导电性能会随温度增加而增强，有的半导体的导电性能会随温度增加而减弱。根据阻值随温度的变化而变化的特性，可以制作热敏电阻。用半导体材料制成的热敏电阻，其阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻。
根据温度影响金属导体和半导体的导电性能这一特性，不仅可以用来测量温度，还能作为热传感器运用到自动控制电路中。利用热敏电阻的特性做成的温度计，叫热敏电阻温度计。如图甲所示是某种金属导体和某种半导体的电阻-温度特性图线。
利用热敏电阻可以制成温度传感器，如图乙所示是一款利用热传感器设计的高温报警器电路，用于疫情期间对某商场的顾客进行体温检测，其工作原理如下：闭合开关S启动报警器工作，当顾客(被检测者)的体温高于37.3℃时，通过热敏电阻传感器识别后，电路中的电流就会增大，电磁铁的磁性增强，电磁继电器的衔铁被吸合，上面的动触点A和下面的静触点B接触，报警电路接通，红色指示灯亮起，同时电铃发出提醒的报警声音；断开开关S后，电路中没有电流，电磁铁的磁性消失，弹簧将衔铁拉起，上面的动触点A和下面的静触点B断开，电铃停止发声，红色指示灯熄灭。热敏电阻不仅可以用来制作温度报警器，还被广泛地运用在其他领域的自动控制电路中。
根据以上材料，回答下列问题。
(1)图甲中半导体材料制成的热敏电阻属于______(选填“正”或“负”)温度系数热敏电阻。
(2)图乙中热敏电阻温度传感器的热敏电阻应选用图甲中的______(选填“金属导体”或“半导体”)材料制作。
(3)图乙中报警电路的电铃和红灯是______(选填“串联”或“并联”)连接的。
(4)若想提高报警器的环境报警温度，请你提出一种简单易行的操作方法。
27. 如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω.当开关S闭合时，电压表示数为3V.求：
(1)电流表的示数I；
(2)电源两端的电压U。
28. 如图，图甲是小灯泡L和电阻R的I−U图像，将小灯泡L和电阻R接入乙图所示电路中。已知灯泡正常发光时通过它的电流为0.5A。
(1)求定值电阻R的大小；
(2)只闭合开关S1时，灯泡恰能正常发光。当再闭合开关S2时，求电流表示数。
答案和解析
1.【答案】A
【解析】解：在国际单位制中伏特(V)是电压的单位，安培(A)是电流的单位，欧姆(Ω)是电阻的单位，焦耳(J)是电能的单位。
故选：A。
在国际单位制中，电学中的单位都是为了纪念科学家们在物理学做出的突出贡献，以他们的名字命名的，如：电荷量-库仑、电流-安培、电压-伏特、电阻-欧姆、电功-焦耳、电功率-瓦特，据此分析。
了解用科学家名字命名的原因(科学家们的贡献)，努力学习，力争在物理学或其他方面做出突出贡献。
2.【答案】A
【解析】解：在通常情况下，
A、铜容易导电，所以是导体，故A符合题意；
B、橡胶不容易导电，是绝缘体，故B不符合题意；
C、玻璃不容易导电，是绝缘体，故C不符合题意；
D、硅导电性介于导体和绝缘体之间，属于半导体，故D不符合题意。
故选：A。
根据导体和绝缘体的定义进行判断。容易导电的物体是导体，不容易导电的物体是绝缘体。
常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。
常见的绝缘体包括：塑料、陶瓷、油、橡胶、玻璃等。
对于导体和绝缘体的记忆要和生活经验相结合，生活中哪些地方用导体，哪些地方用绝缘体，联系记忆效果比较好。
3.【答案】D
【解析】解：
A、进气门开启，气体流入汽缸，是吸气冲程，故A不符合题意；
B、排气门开启，气体流出汽缸，是排气冲程，故B不符合题意；
C、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，故C不符合题意；
D、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，故D符合题意。
故选：D。
解答此类题注意总结规律，在内燃机的四个冲程中，进气阀和排气阀均关闭的只有压缩冲程和做功冲程，而在压缩冲程中活塞向上运动，做功冲程中活塞向下运动；一个气阀打开，另一个气阀关闭的是吸气冲程和排气冲程，而在吸气冲程中活塞向下运动，排气冲程中活塞向上运动。
根据曲轴的转动方向判断活塞的运行方向，再根据气门的关闭情况就可以确定是哪一个冲程
4.【答案】A
【解析】A、热水袋的温度高，用热水袋取暖，内能由热水袋转移到手，属于用热传递的方式改变物体的内能。故A符合题意；
B、锯木板时锯条发烫，克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能。故B不符合题意；
C、两手互相摩擦时手发热，克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能。故C不符合题意；
D、用手反复弯折铁丝，对铁丝做功，铁丝弯折处的温度升高，内能增加，属于做功改变物体的内能。故D不符合题意。
解决此类问题要知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
5.【答案】D
【解析】解：A、因为带电体具有吸引轻小物体的性质，故用毛皮摩擦过的橡胶棒吸引纸屑的现象不能说明异种电荷可以相互吸引，故A错误；
B、同种物质的原子核束缚电子的本领相同，所以同种物质摩擦，不可以使它们分别带上异种电荷，故B错误；
C、摩擦起电的实质并不是创造了电荷，而是电荷是转移，故C错误；
D、自然界只存在正、负两种电荷，故D正确；
故选：D。
A、带电体具有吸引轻小物体的性质；
B、摩擦起电的原因是物质的原子核束缚电子的本领不同；
C、根据摩擦起电的实质分析；
D、根据电荷的种类分析。
此题考查的内容角多，但难度不大，认真分析即可。
6.【答案】D
【解析】解：A、电荷的定向移动才能形成电流，电荷的无规则运动不会形成电流，故A错误；
B、在电源外部，电流从电源的正极经过用电器流向负极，在电源内部，电流由负极流向正极；故B错误；
C、电路中有电源，如果电路没有闭合，则电路中没有电流，故C错误；
D、电路中有电流的条件是：电路闭合，且电路中有电源；而电源是提供电压的装置；故D正确；
故选：D。
(1)电荷的定向移动才能形成电流，电荷的无规则运动不会形成电流；
(2)在电源外部，电流由正极流向负极，在电源内部，电流由负极流向正极；
(3)电路中有电流的条件是：电路闭合，且电路中有电源；
本题考查了形成电流的条件、电流概念、电流方向等问题，熟练应用基础知识即可正确解题，难度较低。
7.【答案】C
【解析】解：A、一切物体都有内能，温度为0℃的物体也具有内能，故A错误；
B、热量是一个过程量，不能说物体含有热量，故B错误；
C、晶体熔化时，吸收热量，内能增加，温度不变，故C正确；
D、物体内能增加，可能吸收了热量，也可能外界对它做功，故D错误。
故选：C。
(1)一切物体都有内能；
(2)热量是一个过程量，不能说含有或具有热量；
(3)晶体熔化时，吸收热量，内能增加，温度不变；
(4)改变物体内能的方式：做功和热传递。
本题考查学生对温度、热量、内能的理解概念以及改变内能的方式，难度不大。
8.【答案】A
【解析】解：(1)由图可知，两灯泡串联，串联电路中的电流是处处相等的，故通过灯L1的电流等于灯L2的电流，即I1=I2，故A正确，B错误；
(2)已知R1>R2，由U=IR可得，U1>U2，故CD错误。
故选：A。
首先明确电路的连接方式，串联电路只有一条电流路径，并联电路有多条电流路径；然后根据串联电路中电流处处相等即可判断AB，再利用欧姆定律判断CD选项。
此题考查了串并联电路的判断、串联电路电流的特点和欧姆定律的应用等知识点，难度不大，属于基础题目。
9.【答案】D
【解析】由题意可知，闭合开关S1，只有热敏电阻R工作，说明S1控制热敏电阻R，闭合开关S2，显示屏补光灯泡L发光；在测温开关S1断开时闭合开关S2，灯泡L不发光，说明灯泡与热敏电阻R并联，S1在干路上，S2在灯泡L的支路，故D正确。
并联电路中，各支路互不影响，根据用电器的工作特点判定电路的连接方式和各个开关的作用。
此题以电子测温枪考查电路图的设计，读懂题意，明确灯泡L和热敏电阻R并联是关键。
10.【答案】C
【解析】解：A、给蓄电池充电时，蓄电池相当于用电器，将电能转化为化学能储存起来，故A错误；
B、发电机工作是将机械能转化为电能，故B错误；
C、太阳能电池板工作时是将太阳能转化为电能，故C正确；
D、内燃机做功冲程，燃气推动活塞做功，燃气内能转化为机械能，故D错误。
故选：C。
判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，因为总是消耗的能量转化为得到的能量。
此题考查了能量的转化，能量转化现象是生活中常见的现象，也是中考时必考的一个知识点。
11.【答案】D
【解析】解：由电路图知，两电阻串联，电压表测R2两端的电压，电流表测电路的电流；
当滑动变阻器的滑片P向右移动时，滑动变阻器R2连入电路的电阻变大，电路的总电阻变大，由I=UR可知电路中的电流变小，电流表示数变小；
由U=IR可知，定值电阻R1两端的电压变小，由串联电路电压的规律，滑动变阻器R2两端的电压变大，即电压表示数变大，故ABC错误，D正确。
故选：D。
由电路图知，两电阻串联，电压表测R2两端的电压，电流表测电路的电流；
由电路图判断出当滑动变阻器的滑片P向右移动时变阻器连入电路的电阻变化，进而判断出电路总电阻的变化，由欧姆定律分析电路中电流的变化和定值电阻R1两端电压的变化，根据串联电路电压的规律分析滑动变阻器两端电压的变化，即电压表示数的变化。
本题考查串联电路的规律及欧姆定律的运用，关键是明确电压表测量的电压。
12.【答案】D
【解析】解：
AB、若滑片不动，闭合S时，R2和滑动变阻器R1接入电路中，电流表A测量电路中的电流，电压表测量电源的电压；再闭合S1，R2、R1和R3并联接入电路中，电流表A测量干路中的电流，电压表测量电源的电压；由于并联电路各支路互不影响，通过R1的电流不变，根据并联电路的电流规律可知，干路中的电流变大，即电流表A示数变大；由于电压表始终测量的是电源电压，电源电压不变，则电压表示数不变，故AB错误；
CD、S1断开时，R2和滑动变阻器R1接入电路中，电流表A1测量通过R1的电流，电压表测量电源的电压；若滑动变阻器滑片向右滑动，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过R1的电流变大，则电流表A1示数变大；电压表示数不变，电流表A1示数变大，则电压表和电流表A1的比值变小，故D正确。
故选D。
故选：D。
根据开关的闭合方式判定电路的连接方式，根据并联电路的工作特点、欧姆定律分析各个选项。
本题考查了电路的动态分析，明确电路的连接方式是解题的关键。
13.【答案】ACD
【解析】解：A、如图甲，用橡皮条摩擦铜管，克服摩擦做功，使铜管的温度升高，这是通过做功使铜管的内能增大，故A正确；
B、如图乙，水蒸气将橡皮塞顶出，将水蒸气的内能转化为橡皮塞的机械能，水蒸气的内能减小，温度降低，故B错误；
C、如图丙，墨水在热水中比冷水中扩散显著，说明分子无规则运动的剧烈程度与温度有关，故C正确；
D、如图丁，抽去玻璃板后两瓶中的气体逐渐混合均匀，这属于扩散现象，故D正确。
故选：ACD。
(1)改变物体内能有两种方式：做功和热传递。做功主要有克服摩擦做功和压缩气体做功，做功实质是能量的转化；
(2)组成物质的分子在永不停息地做无规则运动，温度越高，分子的无规则运动越快剧烈，扩散越快。
本题考查了对分子动理论和做功改变物体内能的理解，培养应用知识解决实际问题的能力。
14.【答案】BCD
【解析】解：A、由表中信息可知，冰的比热容比水银的大，故A错误；
B、由表中信息可知，水的比热容大于煤油，故质量相等的水和煤油吸收相同的热量，煤油升高的温度多，故B正确；
C、由表中信息可知，铝的比热容大于铜，质量相等的铝块和铜块温度都降低5℃，铝块放出的热量多，故C正确；
D、比热容是物质的一种特性，理论上不同物质的比热容可能相同。
故选：BCD。
A、由表中信息分析冰和水银的比热容可得结论错误；
B、由表中信息可知，水的比热容大于煤油，根据比热容的概念分析即可；
C、由表中信息可知，铝的比热容大于铜，根据比热容的概念分析即可；
D、比热容是物质的一种特性，物质种类繁多，出现比热容相同的情况是有可能的。
本题考查了学生对比热容的理解，属于基础题。
15.【答案】AD
【解析】解：A、常见的物质是有极其微小的粒子分子、原子构成的，故A正确；
B、原子由原子核和核外电子构成，故B错误；
C、原子核带正电，核外电子带负电，故C错误；
D、不同物质的原子核束缚电子的本领不同。两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上。失去电子的物体因缺少电子而带正电，得到电子的物体因为有了多余电子而带等量的负电，故D正确；
故选：AD。
物质由分子或原子构成，分子是由原子组成，原子由原子核和核外电子构成；原子核带正电，核外电子带负电，不同物质的原子核束缚核外电子的本领不同。
本题主要考查了我们对原子及其结构的全面了解，属基础知识的考查，难度不大。
16.【答案】ABC
【解析】解：A、连接电路时，滑动变阻器的滑片处于最大值处，此时电路中的电阻最大，根据欧姆定律可知，此时通过电路的电流最小，可以起到保护电路的作用，故A正确；
BCD、在探究通过导体的电流与导体两端电压关系时，通过调节滑片，改变电路电路中的电流，从而改变电阻两端的电压，可以实现多次测量，目的是得出具有普遍性的结论，而不是减小实验误差，故BC正确、D错误。
故选：ABC。
滑动变阻器的作用：一是保护电路；二是可以多次测量。并结合控制变量法具体分析滑动变阻器的作用。
本题考查滑动变阻器的作用和控制变量法的应用，是一道基础题。
17.【答案】AC
【解析】解：
由电路图可知，R1与R2串联，电压表测R2右半部分接入电路电阻的电压，R2相当于定值电阻接入电路中，
(1)无风时，塑料片竖直下垂，电压表被短路，示数为0V；
此时，R1与R2串联，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I=UR1+R2=6V15Ω+5Ω=0.3A，故A正确；
(2)风力最强时，金属丝滑至电阻丝的最左端，
此时电路中的总电阻不变，电路中的电流不变，仍为0.3A，电压表测R2两端的电压，
则电压表的示数：
U2=IR2=0.3A×5Ω=1.5V，故B错误，C正确；
(3)因为无论风力大小，接入电路中的总电阻都没有发生，电源电压一定，电路中的电流也就不会发生改变，因此接入电流表不可行，故D错误。
故选：AC。
由电路图可知，R1与R2串联，电压表测R2右边部分接入电路电阻的电压。
(1)无风时，电压表被短路，故电压为0；电阻丝与保护电阻串联，根据电阻的串联和欧姆定律求出电路中的电流；
(2)风力最强时，金属丝滑至电阻丝的最左端，此时电路中的总电阻不变，电路中的电流不变，电压表测R2两端的电压，根据欧姆定律求出电压表的示数；
(3)滑片的移动不能改变接入电路中的电阻，则电路中的电流不变，据此进行解答。
本题考查了电阻的串联和欧姆定律的应用，要注意电压表改换为电流表前，金属丝的摆动不影响电路的结构，只是改变了与电压表并联部分，即改变了电压表测量的电阻；改换后金属丝的摆动影响电路的结构。
18.【答案】1.52035带正电
【解析】解：(1)1节新干电池的电压为1.5V。
(2)电阻箱的读数为：R=2×1000Ω+0×100Ω+3×10Ω+5×1Ω=2035Ω。
(3)与织物摩擦过的塑料笔靠近带正电的带电体，发现其远离塑料笔，说明二者相互排斥，根据同种电荷相互排斥，可知，塑料笔一定带正电。
故答案为：1.5；2035；带正电。
(1)1节新干电池的电压为1.5V。
(2)按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把它们相加，就得出电阻箱的示数。
(3)同种电荷相互排斥，异种电荷相互吸引。
本题考查了新电池的电压、电阻箱的读数方法、电荷间的作用规律，属于基础题目。
19.【答案】减少 降低
【解析】解：由实验现象可知，当塞子从瓶口跳起来时，可以看到瓶内会出现白雾，这是因为瓶内的空气膨胀做功时，瓶内水蒸气的内能减小、温度降低，使瓶内空气中的水蒸气液化形成小水珠，从而形成白雾。
故答案为：减少；降低。
做功可以改变物体的内能，对物体做功，内能增大，物体对外做功，内能减小。
本题主要考查了做功改变物体的内能，属于基础知识的考查，比较简单。
20.【答案】电流表示数 导体的材料、横截面积相同时，长度越长，电阻越大 B、C
【解析】解：(1)在该实验中，电阻的大小是通过电流的大小来体现的，电流越小说明电阻越大，这种方法是转换法；
(2)由表中数据可知，将C、D两根合金丝接入电路，C、D合金线的材料、横截面积相同，而长度不同，并且D合金丝的长度大于C的长度，发现接入D合金丝时，电流表的示数比接入C合金丝时更小，说明D合金丝的电阻比C合金丝的电阻大，由此初步得出结论：导体的材料、横截面积相同时，长度越长，电阻越大；
(3)要探究电阻大小与横截面积的关系，应控制导体的材料和长度不变，而横截面积不同，编号B、C电阻丝符合要求。
故答案为：(1)电流表示数；(2)导体的材料、横截面积相同时，长度越长，电阻越大；(3)B、C。
(1)电阻的大小可以通过电流的大小来转换比较，结合给出的实验器材，可以利用电流表的示数来比较；
(2)(3)电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积；因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法。
本题是探究影响电阻大小因素的实验，考查了学生分析问题和解决问题的能力，用好控制变量法和转换法是解决本题的关键。
21.【答案】C 电流表的正负接线柱接反了 0.24只进行了一次实验 所选的两灯泡的规格相同
【解析】解：(1)若要测量干路电流，则电流表应接在甲图中的C点；
(2)闭合开关，由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；
由如图丙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.24A；
(3)小亮同学使用的灯泡规格相同，由表中实验数据可知，只进行了一次实验，只测出了一组实验数据，由于使用的灯泡规格相同，只测量了一组数据，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据。
故答案为：
(1)C；
(2)电流表的正负接线柱接反了；0.24；
(3)只进行了一次实验；所选的两灯泡的规格相同。
(1)电流表应串联在被测电路中；
(2)连接电路时，电流表正负接线柱不要接反，否则电流表指针将反向偏转；由图示电流表确定其量程与分度值，读出其示数；
(3)用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。
本题探究并联电路电流规律，考查注意事项、电流表使用、读数及归纳法的运用。
22.【答案】断开 UAB+UBC=UAC
【解析】解：(1)小明刚连接好最后一根导线，两灯立即发光，说明电路是闭合的，说明他在连接电路时没有将开关断开；
(2)由图可知L1和L2是并联关系，且UAC是串联电路的总电压。由表中数据可知UAB+UBC=UAC，即串联电路中，各分电压之和等于总电压。所以可以得到的初步猜想是：UAB+UBC=UAC。
故答案为：(1)断开；(2)UAB+UBC=UAC。
(1)小明刚连接好最后一根导线，两灯立即发光，说明电路是闭合的；
(2)由图可知L1和L2是并联关系，且UAC是串联电路的总电压。由表中数据可知UAB+UBC=UAC，即串联电路中，各分电压之和等于总电压。
此题考查串联电路的电压问题，属于基础题目。
23.【答案】加热时间 B 小于 小于
【解析】解：(1)使用同一个酒精灯加热，可通过加热时间的长短来比较吸热多少；
(2)由图乙可知，质量相等的A和B两种液体，在升高相同温度时，B的加热时间长，说明B吸收的热量较多，B的吸热能力越强，B的比热容大，即cA
故答案为：(1)加热时间；(2)B；小于；(3)小于。
(1)使用同一个酒精灯加热，可通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(2)根据比较物质吸热能力的方法：
①使质量相同的不同物种吸收相同的热量比较升高的温度，温度升高的小的，吸热能力强；
②使质量相同的不同物种升高相同的温度比较吸收的热量，即比较加热时间，吸收热量多的吸热能力强；
(3)热传递可以改变物体的内能，物体吸收热量内能增加，放出热量内能减小。
本题是探究不同物质吸热能力强弱的实验，考查了控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
24.【答案】BB2.810
【解析】解：(1)闭合开关前，为保护电路，滑片P要置于滑动变阻器最左端，故变阻器应选右下接线柱，即未连接好的接线头应该接在滑动变阻器的B接线柱上；
(2)正确连接后，闭合开关，将滑动变阻器的滑片P从一端移动到另一端，发现电流表示数逐渐变大，说明电路是通路，电压表始终示数为零，说明电压表并联的电路短路，即电阻Rx处有短路，故选B；
(3)找到故障并排除后，在实验中，某次电压表和电流表的示数如图乙、丙所示，电压表选用小量程，分度值0.1V，其示数为2.8V，电流表选用小量程，分度值0.02A，其示数为0.28A，电阻Rx的阻值为：
Rx=UI=2.8V0.28A=10Ω。
故答案为：(1)B；(2)B；(3)2.8；10。
(1)闭合开关前，为保护电路，滑片P要置于滑动变阻器最左端，据此确定变阻器下端接线柱；
(2)正确连接后，闭合开关，将滑动变阻器的滑片P从一端移动到另一端，发现电流表示数逐渐变大，说明电路是通路，电压表始终示数为零，说明电压表并联的电路短路；
(3)根据两表选用量程确定分度值读数，利用R=UI求出电阻Rx的阻值。
本题用伏安法测量电阻Rx的阻值实验，考查了注意事项、电路故障、电表的读数和电阻的计算等知识，属于实验基本能力的考查。
25.【答案】(1)没有保持电阻两端电压不变；
(2)；
(3)导体的电流与导体两端电压。
【解析】(1)要探究通过导体的电流与导体电阻的关系，实验应保持定值电阻两端的电压不变，实验中并未控制定值电阻两端的电压保持不变，因此，小英的实验不能达到探究的目的。
(2)要能够实现探究目的，需要在电路中串联一个滑动变阻器，通过移动滑片使定值电阻两端的电压保持不变，电路图如图所示：
；
(3)利用图示装置，可以控制电阻不变，通过滑动变阻器改变定值电阻两端的电压，可以探究导体的电流与导体两端电压的关系。
(1)在探究电流与电阻关系的实验中，由于电压和电阻都会对电流产生影响，所以我们采用控制变量法来进行研究，即研究电流与电阻关系时要控制电压一定；
(2)研究电流与电阻关系时通过移动滑动变阻器的滑片使定值电阻两端的电压保持不变；
(3)利用图示装置，可以控制电阻不变，通过滑动变阻器改变定值电阻两端的电压，据此分析解答。
本题探究电流与电阻关系，考查控制变量法及电路图的设计。
26.【答案】负 半导体 并联
【解析】解：(1)由图甲可知，热敏电阻R的阻值随温度的升高而变小，为负温度系数热敏电阻；
(2)温度越高，电路中的电流就会越大，说明阻值随温度的升高而变小，因此选用图甲中的半导体材料制作；
(3)电铃和红灯的两端分别连在一起，因此是并联连接的；
(4)若想提高报警器的环境报警温度，则热敏电阻的阻值变小，由于电磁铁所需的吸合电流不变，则电路的总阻值也应不变，滑动变阻器与热敏电阻是串联的，根据串联电路的总阻值等于各个分电阻之和可知需要将滑动变阻器的阻值调大。
故答案为：(1)负；(2)半导体；(3)并联；(4)将滑动变阻器的阻值调大。
(1)根据图甲得出热敏电阻R的阻值与温度的关系，然后判断出热敏电阻的类型；
(2)体温高于37.3℃时，电路中的电流就会增大，根据电流与电阻的关系进行判断；
(3)通过图乙中电铃和红灯的两端分别连在一起进行判断；
(4)当电流达到一定值时报警器才会报警，即电阻达到一定值时报警器报警，若想提高报警器的环境报警温度，热敏电阻阻值减小，滑动变阻器的阻值就得调大。
本题考查了并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键，有一定的难度。
27.【答案】(1)开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，
电路中的电流I=I1=U1R1=3V6Ω=0.5A，即电流表示数为0.5A；
(2)根据欧姆定律可得，
R2两端的电压U2=IR2=0.5A×18Ω=9V，
则电源电压U=U1+U2=3V+9V=12V。
答：(1)电流表的示数0.5A；
(2)电源两端的电压12V。
【解析】此题主要考查的是学生对欧姆定律和串联电路电流、电压特点的理解和掌握，难度不大。
开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压；电源电压等于各部分电压之和。
28.【答案】解：(1)由图甲可知定值电阻两端的电压为2V时，通过定值电阻的电流为0.2A，
根据欧姆定律可得定值电阻的阻值：R=URIR=2V0.2A=10Ω；
(2)只闭合开关S1时，电路为L的简单电路，灯泡恰能正常发光，则此时通过电路的电流为0.5A，由图甲可知此时灯泡两端的电压为2V，并联电路各支路两端电压相等，所以电源电压为2V，
再闭合开关S2时，灯泡和定值电阻并联接入电路，电流表测干路电流，由图乙可知此时通过定值电阻的电流为0.2A，
并联电路干路电流等于各支路电流之和，所以电流表示数：I=IL+IR=0.5A+0.2A=0.7A。
答：(1)定值电阻R的大小为10Ω；
(2)再闭合开关S2时，电流表示数为0.7A。
【解析】(1)由图甲可知定值电阻两端的电压为2V时，通过定值电阻的电流为0.2A，根据欧姆定律计算定值电阻的阻值；
(2)只闭合开关S1时，电路为L的简单电路，灯泡恰能正常发光，则此时通过电路的电流为0.5A，由图甲可知此时灯泡两端的电压为2V，根据并联电路电压特点可知电源电压，再闭合开关S2时，灯泡和定值电阻并联接入电路，电流表测干路电流，由图乙可知此时通过定值电阻的电流为0.2A，根据并联电路电流规律计算电流表示数：
本题考查并联电路特点和欧姆定律的灵活运用，正确读取图中信息是解题的关键。
相关试卷
2023-2024学年江苏省汇文实中学八上物理期末经典试题含答案： 这是一份2023-2024学年江苏省汇文实中学八上物理期末经典试题含答案，共12页。试卷主要包含了考生要认真填写考场号和座位序号，下列物态变化中,属于升华的是，下列说法正确的是，如图，在将液态氮等内容，欢迎下载使用。
2022-2023学年北京市通州区九年级（上）期中物理试卷（含答案解析）： 这是一份2022-2023学年北京市通州区九年级（上）期中物理试卷（含答案解析），共23页。试卷主要包含了L2等内容，欢迎下载使用。
2022-2023学年北京市顺义区仁和中学九年级（上）期中物理试卷（含答案解析）： 这是一份2022-2023学年北京市顺义区仁和中学九年级（上）期中物理试卷（含答案解析），共18页。试卷主要包含了4V，U2=4V，则电阻R2为，15A时，其实际功率为0，【答案】C，【答案】B，【答案】A，【答案】D等内容，欢迎下载使用。
