2022年秋广安二中高2021级期中考试

物理试题

一、选择题。（其中1—12题为单选题，每小题3分；13—18题多选题，每小题4分，漏选得2分，多选错选得0分；共60分）

1. 下列说法中正确的是（   ）

A.根据库仑定律，当两电荷的距离趋近于零时，静电力趋向无穷大

B.负电荷在静电场中由高电势处运动到低电势处，它的电势能增大

C.在静电场中沿着等势面移动检验电荷，检验电荷所受电场力为零

D.在静电场中电场线分布越密的地方，相等距离两点间的电势差越大

2．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动．如果规定，车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动．能正确表示该控制装置工作原理的逻辑门是(　　)

A．“与”门      B．“或”门        C．“非”门         D．“与非”门

3. 如图所示，一带负电小球用轻绳挂在竖直光滑的绝缘墙壁上，小球处在水平向右的匀强电场中，若（　　）

A. 撤去电场，小球受绳子的拉力减小

B. 撤去电场，小球受绳子的拉力不变

C. 撤去电场，小球受绳子的拉力变大

D. 场强方向不变，逐渐增大场强，小球受绳子的拉力逐渐增大

4.如图所示，在xOy平面内有一个以O为圆心、半径R＝0.1m的圆，P为圆周上的一点，O、P两点连线与x轴正方向的夹角为θ。若空间存在沿y轴负方向的匀强电场，电场强度大小E＝100V/m，则O、P两点的电势差可表示为（  ）

A．UOP＝－10sinθV　

B．UOP＝10sinθV

C．UOP＝－10cosθV

D．UOP＝10cosθV

5.电场中某区域的电场线如图所示，a、b点的电场强度分别为Ea、Eb电势分别为a、b，下列说法中正确的是（　　）

A.a、b两处的电场强度的大小不等，Ea>Eb

B. a、b两处的电场强度方向相同

C. a、b两处的电势高低不同，a>b

D. a、b两处的电势高低不同，a<b

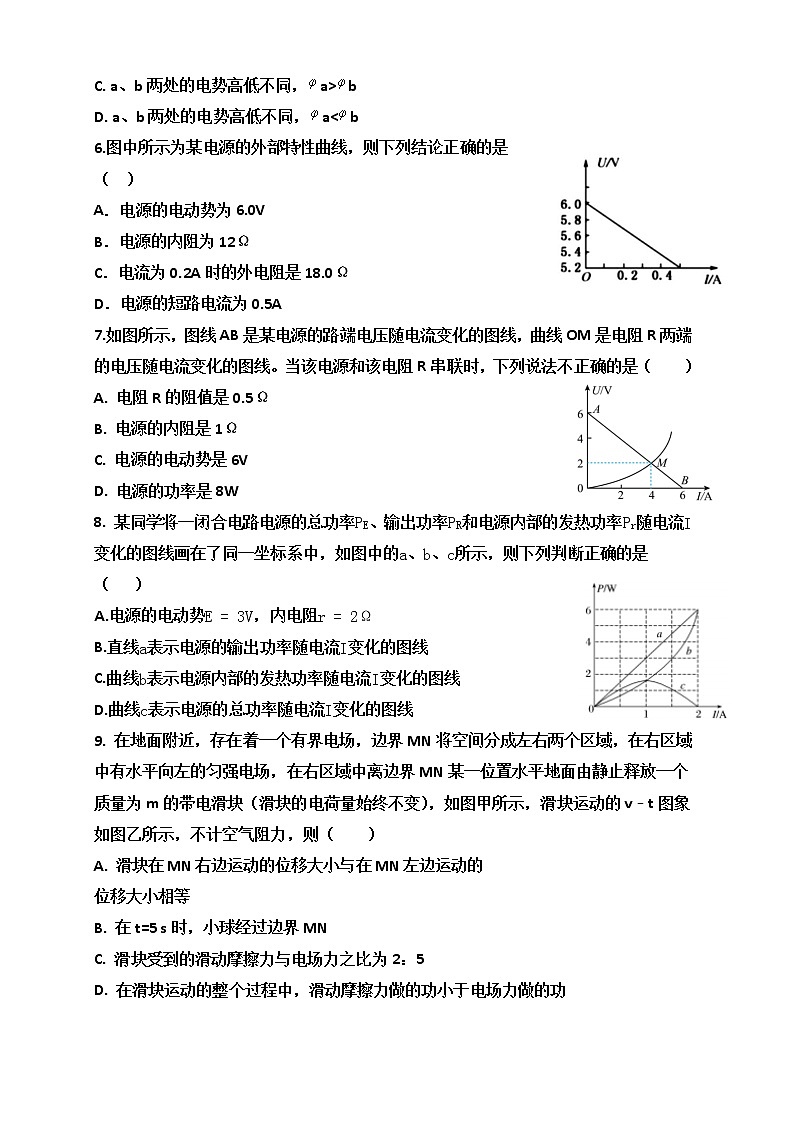

6.图中所示为某电源的外部特性曲线，则下列结论正确的是（  ）

A．电源的电动势为6.0V

B．电源的内阻为12Ω

C．电流为0.2A时的外电阻是18.0Ω

D．电源的短路电流为0.5A

7.如图所示，图线AB是某电源的路端电压随电流变化的图线，曲线OM是电阻R两端的电压随电流变化的图线。当该电源和该电阻R串联时，下列说法不正确的是（　　）

A. 电阻R的阻值是0.5Ω

B. 电源的内阻是1Ω

C. 电源的电动势是6V

D. 电源的功率是8W

8. 某同学将一闭合电路电源的总功率​、输出功率​和电源内部的发热功率随电流变化的图线画在了同一坐标系中，如图中的、、所示，则下列判断正确的是（   ）

A.电源的电动势，内电阻​

B.直线表示电源的输出功率随电流变化的图线

C.曲线表示电源内部的发热功率随电流变化的图线

D.曲线表示电源的总功率随电流变化的图线

9. 在地面附近，存在着一个有界电场，边界MN将空间分成左右两个区域，在右区域中有水平向左的匀强电场，在右区域中离边界MN某一位置水平地面由静止释放一个质量为m的带电滑块（滑块的电荷量始终不变），如图甲所示，滑块运动的v﹣t图象如图乙所示，不计空气阻力，则（　　）

A. 滑块在MN右边运动的位移大小与在MN左边运动的位移大小相等

B. 在t=5 s时，小球经过边界MN

C. 滑块受到的滑动摩擦力与电场力之比为2：5

D. 在滑块运动的整个过程中，滑动摩擦力做的功小于电场力做的功

10. 近几年，国产手机日益受到国人的青睐。如图1所示，用充电宝为一手机电池充电，其等效电路如图2所示，在充电开始后的一段时间t内，充电宝的输出电压U、输出电流I可认为是恒定不变的，设手机电池的内阻为r，则时间t内（　　）

A. 手机电池产生的焦耳热为

B. 手机电池储存的化学能为

C. 充电宝产生的热功率为

D. 充电宝输出的电功率为

11.如图所示，M、N是两块水平放置的平行金属板，R0为定值电阻，R1、R2均为可变电阻，开关S闭合，沿平行金属板中线射入的微粒恰好做匀速直线运动。现要使该微粒向上偏转，下列方法可行的是（      ）

A．N板上移

B．N板下移

C．仅增大R1

D．仅减小R2

12. 如图所示，真空中Ox坐标轴上的某点有一个点电荷Q，坐标轴上A，B两点的坐标为0.1m和0.6m，在A点放一个带负电的试探电荷，在B点放一个带正电的试探电荷，电荷量q，A,B两点的试探电荷受到的电场力方向都跟x轴正方向相同，电场力的大小F跟试探电荷电量q的关系分别如图中直线a，b所示，下列说法正确的是（    ）

A. A点的电场强度大小为4N/C

B. B点的电场强度方向沿x轴负方向

C. 点电荷Q是负电荷

D. 点电荷Q的位置是0.2m

13.手电筒中的干电池的电动势为,用它给某小灯泡供电时,电流为,下列说法正确的是(     )

A.干电池把化学能转化为电能的本领比电动势为的蓄电池强

B.电路中每通过的电量,电源把的电能转化为化学能

C.干电池在内将的化学能转化为电能

D.该干电池外接电阻越大,电源的效率越高

14. 关于多用电表，下列说法正确的是（　　）

A. 用多用电表测电流时，应先进行机械调零

B. 用多用电表测电压时，需将红表笔接低电势点

C. 多用电表使用完毕，应将选择开关置于挡或交流电压最高挡

D. 用多用电表测电阻时，如果指针偏转过小，则应换成倍率较小的挡位，并重新欧姆调零

15.一带电粒子沿着图中曲线JK穿过一匀强电场，a、b、c、d为该电场的等势面，其中φa<φb<φc<φd，若不计粒子受的重力，可以确定（　　）

A. 该粒子带正电

B. 该粒子带负电

C. 从J到K粒子的电势能增加

D. 粒子从J到K运动过程中的动能与电势能之和不变

16.如图所示，在某电场中画出了三条电场线，C点是A、B连线的中点。已知A点的电势为，B点的电势为，则下列说法中正确的是（   ）

A．C点的电势          B．C点的电势

C．将正电荷从A点经C点移到B点，电场力对该正电荷做正功

D．负电荷在A点的电势能大于在B点的电势能

17. 在如图所示的电路中，滑动变阻器的滑动触点向a端移动时（　　）

A.电阻R2的功率一定减小

B.电源的输出功率一定减小

C.电压表V和电流表A的读数都增大

D. 电压表V的读数减小，电流表A的读数增大

18. 关于多用电表的使用，下列操作不正确的是（　　）

1. 测电压时，应按图甲连接方式测量

B. 测电流时，应按图乙连接方式测量

C. 测电阻时，应按图丙连接方式测量

D. 测二极管的正向电阻时，应按图丁连接方式测量

二．实验题

19. (8分）某小组同学欲了解某材料制成的导线在常温下的电阻率，进行了如下实验。

（1）利用螺旋测微器测量该导线直径如左图所示，则该导线直径测量值为__________mm。

（2）该小组同学用欧姆表粗测出导线的阻值Rx为150Ω，为了较准确测量该电阻的阻值Rx，现有电源（12V，内阻可不计）、滑动变阻器（0~200Ω，额定电流为1A）、开关和导线若干，以及下列电表：

1. 电流表（0~100mA，内阻约5Ω）；       B.电流表（0~500mA，内阻约1Ω）；
2. 电压表（0~3V，内阻约3kΩ）；          D.电压表（0~15V，内阻约15kΩ）。

为减小测量误差，在实验中，电流表应选用______，电压表应选用________（以上两空均选填器材前的选项字母），实验电路应采用图中的______（选填“甲”或“乙”），这样测量的阻值比真实值______（选填“偏大”或“偏小”）。

20. （6分）某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：

A 被测干电池一节

B. 电流表量程，内阻约为

C. 电流表量程，内阻约为

D. 电压表量程，内阻未知

E. 滑动变阻器，

F 滑动变阻器，

7. 定值电阻（阻值为、额定功率为）

H. 开关、导线若干

在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻。

（1）该同学按照图甲的电路连接好实验器材并进行实验，根据实验数据绘出了图乙所示的图像，则电源的电动势_________，电源内阻_________。

（2）当外电路短路时，电源产生的热功率为________。（计算结果均保留一位小数）

三、计算题

21.（7分）如图所示，电解槽与电阻R并联后接到电源上，电源的电动势E=120V，内阻r=1Ω，电阻R=19Ω,电解槽电阻r’=0.5Ω。S闭合时电阻R消耗的功率为475W，求：

（1）此时通过电阻R的电流；

（2）电解槽中电能转化为化学能的功率。

22. (9分）如图所示E＝8 V，r＝2Ω，R1＝8Ω, R2为变阻器接入电路中的有效阻值，问：

(1)要使变阻器获得的电功率最大，则R2的取值应是多大？这时R2的功率是多大？

(2)要使R1得到的电功率最大，则R2的取值应是多大？R1的最大功率是多少？这时电源的效率是多大？

(3)调节R2的阻值，能否使电源以最大的功率输出？为什么？

23.（10分） 如图所示，在E＝103 V/m的竖直匀强电场中，有一光滑半圆形绝缘轨道QPN与一水平绝缘轨道MN在N点平滑相接，半圆形轨道平面与电场线平行，其半径R＝40 cm，N为半圆形轨道最低点，P为QN圆弧的中点，一带负电q＝10－4 C的小滑块质量m＝10 g，与水平轨道间的动摩擦因数μ＝0.15，位于N点右侧1.5 m的M处，取g＝10 m/s2，求：

(1)要使小滑块恰能运动到圆轨道的最高点Q,则小滑块应以多大的初速度v0向左运动？

(2)这样运动的小滑块通过P点时对轨道的压力是多大？

期中考试物理答案

1-12  B A B A C A D C C B A D  13. CD  14.AC  15..BD  16.BC  17.AD  18.ABC

19.（1）4.700   (2)A    D  甲   偏小    20.（1）  1.5   1.6   （2）1.4

21.【答案】（1）5A；（2）1700W

（1）根据P=I2R可得通过电阻R的电流IR =5A

（2）路端电压U=IRR=95V   总电流则电解槽的电流I1=I-IR=20A

电解槽中电能转化为化学能的功率为

22.【答案】(1)10 Ω　1.6 W　(2)0　5.12 W　80% (3)不能　理由见解析

(1)将R1和电源等效为一新电源，则新电源的电动势E′＝E＝8 V，内阻r′＝r＋R1＝10 Ω，且为定值．利用电源的输出功率随外电阻变化的结论知，当R2＝r′＝10 Ω时，R2有最大功率，即 ．

(2)因R1是定值电阻，所以流过R1的电流越大，R1的功率就越大．当R2＝0时，电路中有最大电流，即 ，R1的最大功率 ，这时电源的效率 ．

(3)不能．因为即使R2＝0，外电阻R1也大于r，不可能有 的最大输出功率．

23.【答案】（1）7m/s    （2）0.6N

（1）设滑块到达Q点时速度为v，则由牛顿第二定律得：mg+qE＝m，

滑块从开始运动至到达Q点过程中，由动能定理得：

﹣mg•2R﹣qE•2R﹣μ（mg+qE）xmv2mv       解得：v0＝7m/s；

（2）设滑块到达P点时速度为v′，则从开始运动至到达P点过程中，由动能定理得：﹣（mg+qE）R﹣μ（qE+mg）xmv′2mv

又在P点时，由牛顿第二定律得：FN＝m，解得：FN＝0.6N，方向水平向右
