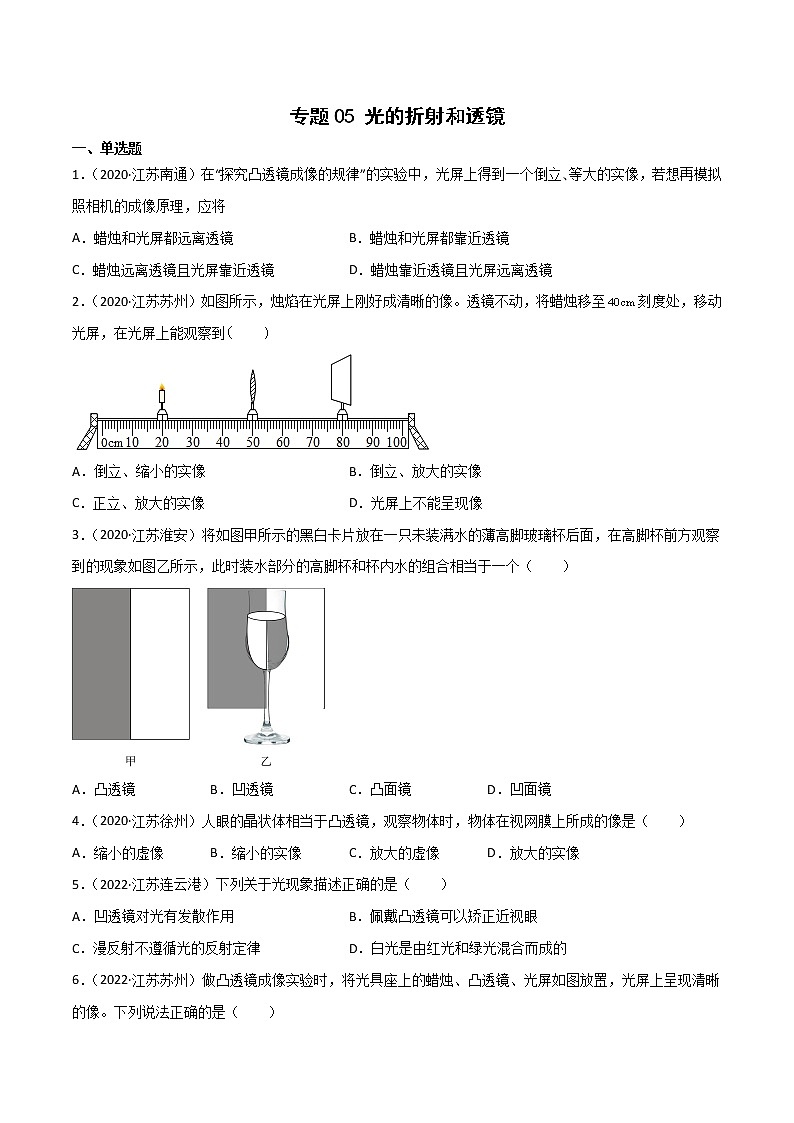

    2020-2022年江苏中考物理3年真题汇编 专题05 光的折射和透镜(学生卷+教师卷)01

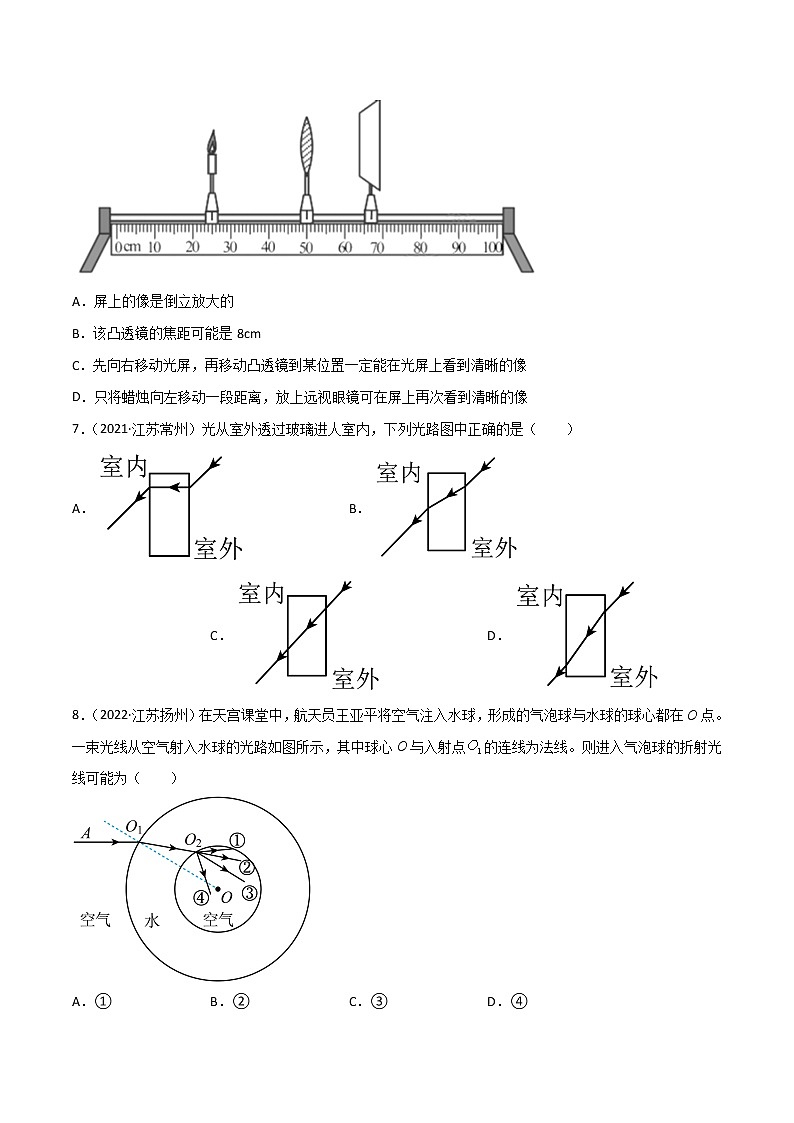

    2020-2022年江苏中考物理3年真题汇编 专题05 光的折射和透镜(学生卷+教师卷)02

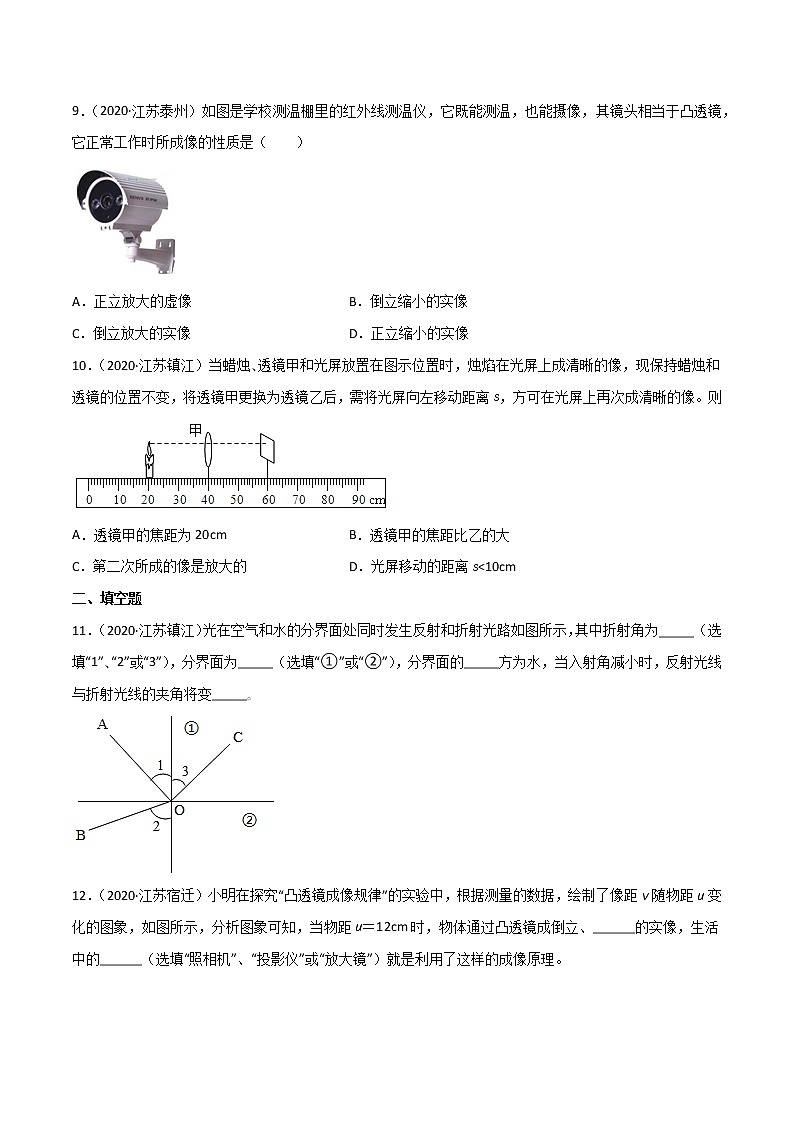

    2020-2022年江苏中考物理3年真题汇编 专题05 光的折射和透镜(学生卷+教师卷)03

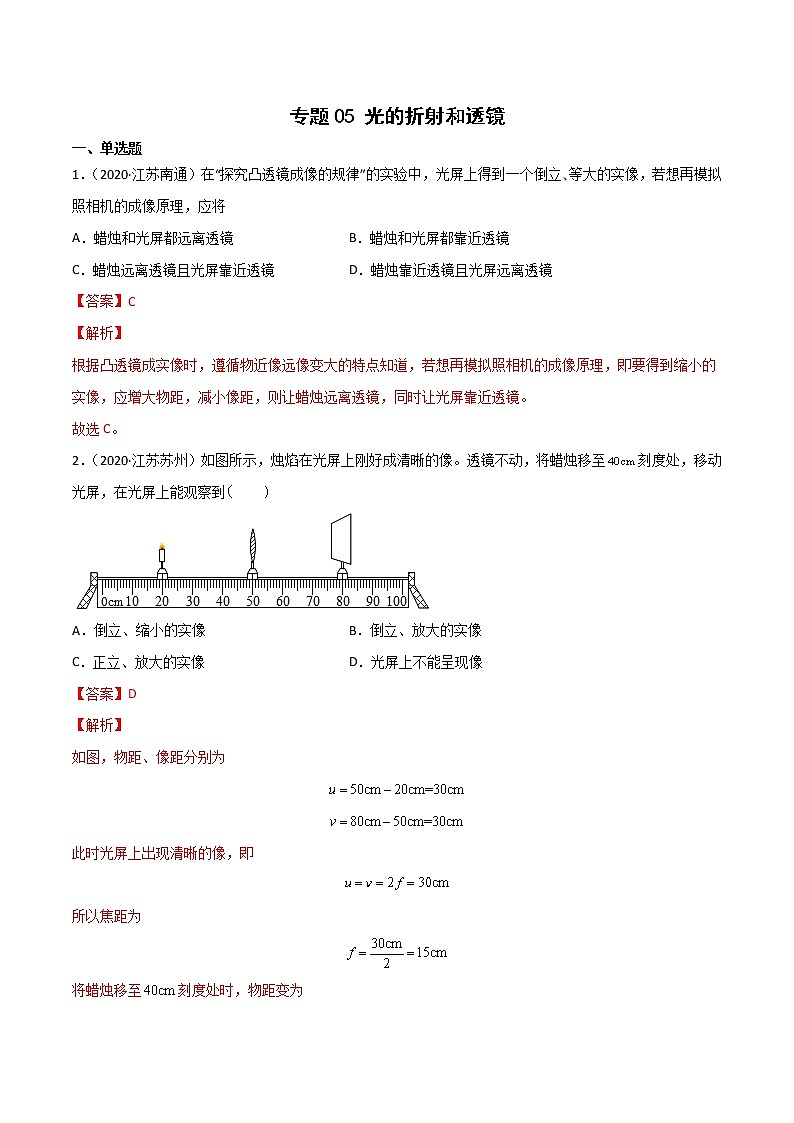

    2020-2022年江苏中考物理3年真题汇编 专题05 光的折射和透镜(学生卷+教师卷)01

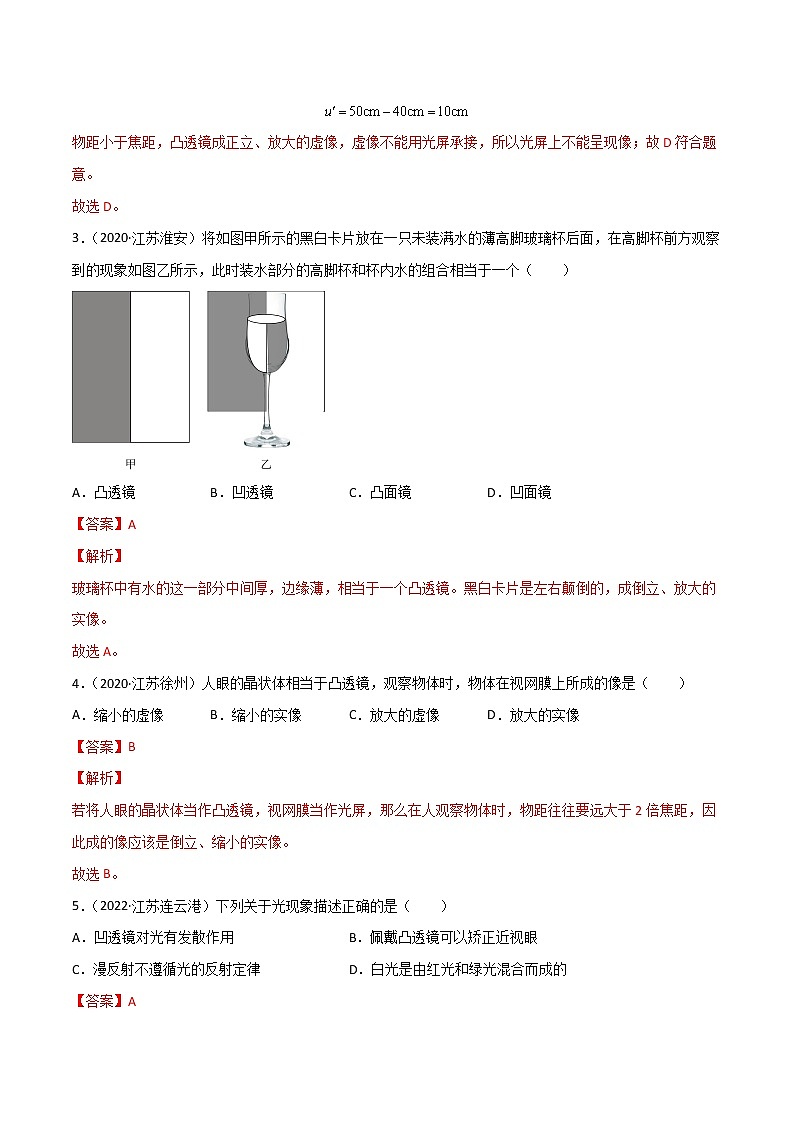

    2020-2022年江苏中考物理3年真题汇编 专题05 光的折射和透镜(学生卷+教师卷)02

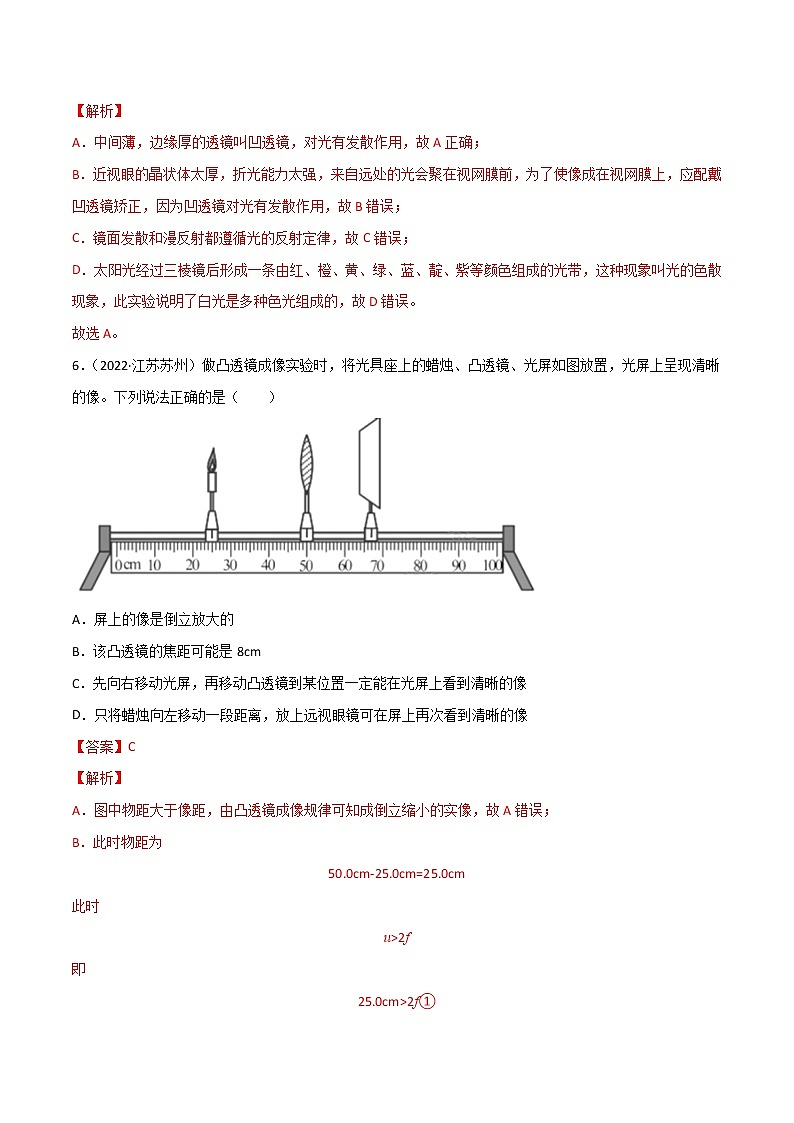

    2020-2022年江苏中考物理3年真题汇编 专题05 光的折射和透镜(学生卷+教师卷)03
    还剩10页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2020-2022年江苏中考物理3年真题汇编 专题05 光的折射和透镜(学生卷+教师卷)

    展开
    这是一份2020-2022年江苏中考物理3年真题汇编 专题05 光的折射和透镜(学生卷+教师卷),文件包含专题05光的折射和透镜·三年2020-2022中考物理真题分项汇编江苏专用解析版docx、专题05光的折射和透镜·三年2020-2022中考物理真题分项汇编江苏专用原卷版docx等2份试卷配套教学资源,其中试卷共39页, 欢迎下载使用。

    专题05 光的折射和透镜
    一、单选题
    1.(2020·江苏南通)在“探究凸透镜成像的规律”的实验中,光屏上得到一个倒立、等大的实像,若想再模拟照相机的成像原理,应将
    A.蜡烛和光屏都远离透镜 B.蜡烛和光屏都靠近透镜
    C.蜡烛远离透镜且光屏靠近透镜 D.蜡烛靠近透镜且光屏远离透镜
    【答案】C
    【解析】
    根据凸透镜成实像时,遵循物近像远像变大的特点知道,若想再模拟照相机的成像原理,即要得到缩小的实像,应增大物距,减小像距,则让蜡烛远离透镜,同时让光屏靠近透镜。
    故选C。
    2.(2020·江苏苏州)如图所示,烛焰在光屏上刚好成清晰的像。透镜不动,将蜡烛移至刻度处,移动光屏,在光屏上能观察到

    A.倒立、缩小的实像 B.倒立、放大的实像
    C.正立、放大的实像 D.光屏上不能呈现像
    【答案】D
    【解析】
    如图,物距、像距分别为


    此时光屏上出现清晰的像,即

    所以焦距为

    将蜡烛移至刻度处时,物距变为

    物距小于焦距,凸透镜成正立、放大的虚像,虚像不能用光屏承接,所以光屏上不能呈现像;故D符合题意。
    故选D。
    3.(2020·江苏淮安)将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面,在高脚杯前方观察到的现象如图乙所示,此时装水部分的高脚杯和杯内水的组合相当于一个(  )

    A.凸透镜 B.凹透镜 C.凸面镜 D.凹面镜
    【答案】A
    【解析】
    玻璃杯中有水的这一部分中间厚,边缘薄,相当于一个凸透镜。黑白卡片是左右颠倒的,成倒立、放大的实像。
    故选A。
    4.(2020·江苏徐州)人眼的晶状体相当于凸透镜,观察物体时,物体在视网膜上所成的像是(  )
    A.缩小的虚像 B.缩小的实像 C.放大的虚像 D.放大的实像
    【答案】B
    【解析】
    若将人眼的晶状体当作凸透镜,视网膜当作光屏,那么在人观察物体时,物距往往要远大于2倍焦距,因此成的像应该是倒立、缩小的实像。
    故选B。
    5.(2022·江苏连云港)下列关于光现象描述正确的是(  )
    A.凹透镜对光有发散作用 B.佩戴凸透镜可以矫正近视眼
    C.漫反射不遵循光的反射定律 D.白光是由红光和绿光混合而成的
    【答案】A
    【解析】
    A.中间薄,边缘厚的透镜叫凹透镜,对光有发散作用,故A正确;
    B.近视眼的晶状体太厚,折光能力太强,来自远处的光会聚在视网膜前,为了使像成在视网膜上,应配戴凹透镜矫正,因为凹透镜对光有发散作用,故B错误;
    C.镜面发散和漫反射都遵循光的反射定律,故C错误;
    D.太阳光经过三棱镜后形成一条由红、橙、黄、绿、蓝、靛、紫等颜色组成的光带,这种现象叫光的色散现象,此实验说明了白光是多种色光组成的,故D错误。
    故选A。
    6.(2022·江苏苏州)做凸透镜成像实验时,将光具座上的蜡烛、凸透镜、光屏如图放置,光屏上呈现清晰的像。下列说法正确的是(  )

    A.屏上的像是倒立放大的
    B.该凸透镜的焦距可能是8cm
    C.先向右移动光屏,再移动凸透镜到某位置一定能在光屏上看到清晰的像
    D.只将蜡烛向左移动一段距离,放上远视眼镜可在屏上再次看到清晰的像
    【答案】C
    【解析】
    A.图中物距大于像距,由凸透镜成像规律可知成倒立缩小的实像,故A错误;
    B.此时物距为
    50.0cm-25.0cm=25.0cm
    此时
    u>2f

    25.0cm>2f①
    像距
    v=67.0cm-50.0cm=17.0cm
    此时
    2f>v>f

    2f>17.0cm>f②
    由①②得
    8.5cm 该凸透镜的焦距不可能是8cm,故B错误;
    C.凸透镜成实像时,物近像远像变大,向右移动光屏,像距变大,应该减小物距,才能成清晰的像,再向左移动凸透镜到某位置一定能在光屏上看到清晰的像,故C正确;
    D.凸透镜成实像时,物远像近像变小,只将蜡烛向左移动一段距离,物距变大,像距变小,像成在光屏的前面,远视眼镜是凸透镜,对光有会聚作用,放上远视眼镜使像更靠近凸透镜,不能在屏上再次看到清晰的像,故D错误。
    故选C。
    7.(2021·江苏常州)光从室外透过玻璃进人室内,下列光路图中正确的是(  )
    A. B. C. D.
    【答案】B
    【解析】
    光从室外透过玻璃进人室内,光从空气折射进入玻璃,折射角小于入射角;再从玻璃折射进入空气,折射角大于入射角;由于光路可逆,空气中的两条光线平行,故ACD错误,B正确。
    故选B。
    8.(2022·江苏扬州)在天宫课堂中,航天员王亚平将空气注入水球,形成的气泡球与水球的球心都在O点。一束光线从空气射入水球的光路如图所示,其中球心O与入射点的连线为法线。则进入气泡球的折射光线可能为(  )

    A.① B.② C.③ D.④
    【答案】A
    【解析】


    如图所示,连接O2与O,即为第二次折射的法线;
    B.从水中斜射入空气,会发生偏折,而②是传播方向不变,故B不符合题意;
    C.从水中斜射入空气,折射角大于入射角,故C不符合题意;
    D.根据折射光线与入射光线分居法线两侧,故D不符合题意;
    A.综上所述,只有①满足折射光线与入射光线分居法线两侧,且折射角大于入射角,故A符合题意。
    故选A。
    9.(2020·江苏泰州)如图是学校测温棚里的红外线测温仪,它既能测温,也能摄像,其镜头相当于凸透镜,它正常工作时所成像的性质是(  )

    A.正立放大的虚像 B.倒立缩小的实像
    C.倒立放大的实像 D.正立缩小的实像
    【答案】B
    【解析】
    摄像机的镜头与照相机的镜头类似,应用的凸透镜成实像时,,成倒立缩小的实像。
    故选B。
    10.(2020·江苏镇江)当蜡烛、透镜甲和光屏放置在图示位置时,烛焰在光屏上成清晰的像,现保持蜡烛和透镜的位置不变,将透镜甲更换为透镜乙后,需将光屏向左移动距离s,方可在光屏上再次成清晰的像。则

    A.透镜甲的焦距为20cm B.透镜甲的焦距比乙的大
    C.第二次所成的像是放大的 D.光屏移动的距离s<10cm
    【答案】B
    【解析】
    A.u=v=2f,凸透镜成倒立、等大的实像,如图,u=v=2f =20cm时,所以f=10cm,即凸透镜的焦距是10cm,故A错误;
    B.将透镜甲更换为透镜乙后,需将光屏向左移动距离s,方可在光屏上再次成清晰的像,说明更换为透镜乙后,成像更近,故透镜乙的焦距小于透镜甲的焦距,故B正确;
    C.透镜乙的焦距小于透镜甲的焦距,因此更换为透镜乙后,物距大于2f,所成的像是缩小的,故C错误;
    D.透镜甲的焦距为10cm,透镜乙的焦距小于透镜甲的焦距,若透镜乙的焦距为5cm以下,则像在5cm10cm之间,则光屏移动的距离s10cm,故D错误。
    故选B。
    二、填空题
    11.(2020·江苏镇江)光在空气和水的分界面处同时发生反射和折射光路如图所示,其中折射角为_____(选填“1”、“2”或“3”),分界面为_____(选填“①”或“②”),分界面的_____方为水,当入射角减小时,反射光线与折射光线的夹角将变_____。

    【答案】     2     ②     上     大
    【解析】
    根据光的反射定律,入射光线与法线的夹角为入射角,反射光线与法线的夹角为反射角,并且反射角等于入射角,由图可知,3、1是入射角和反射角,故①是法线,②是界面,所以CO是入射光线,OA是反射光线,OB为折射光线,其中折射角为2。
    光在空气和水的分界面处同时发生反射和折射,如图所示,入射角3比折射角2小,光在光密介质中的角度小,因此分界面的上方是水。
    当入射角减小时,折射角和反射角都会变小,因此反射光线与折射光线的夹角将变大。
    12.(2020·江苏宿迁)小明在探究“凸透镜成像规律”的实验中,根据测量的数据,绘制了像距v随物距u变化的图象,如图所示,分析图象可知,当物距u=12cm时,物体通过凸透镜成倒立、______的实像,生活中的______(选填“照相机”、“投影仪”或“放大镜”)就是利用了这样的成像原理。

    【答案】     缩小     照相机
    【解析】
    由图可知,当物距等于像距都等于10cm时,成倒立、等大的实像,此时的
    u=v=10cm=2f
    f=5cm
    当物距u=12cm时,物距大于二倍焦距,物体通过凸透镜成倒立、缩小的实像,其应用是照相机。
    13.(2022·江苏连云港)小明在探究凸透镜成像特点时,将蜡烛、凸透镜、光屏放置在如图所示位置时,光屏上恰好出现等大的清晰的像,此凸透镜的焦距为___________。当蜡烛被移至刻度处,无论怎样移动光屏,光屏上始终接收不到像,要想观察到像可以从凸透镜的___________(选填“左”或“右”)侧用眼睛观察,生活中的___________是利用这个原理制成的。

    【答案】     10.0     左     放大镜
    【解析】

    蜡烛恰好在光屏上成倒立、等大的像,由图可知,此时
    u=v=20.0cm=2f
    则f=10.0cm。
    当蜡烛被移至刻度处,此时物距是7.0cm,物距小于焦距,成的是一个正立、放大的虚像,光屏上始终接收不到像,且像和物在凸透镜的同一侧,因此要想看到这个像,应从凸透镜的左侧透过凸透镜去观察。放大镜的原理是物距小于焦距,成正立放大的虚像,所以放大镜是利用这个原理制成的。
    14.(2022·江苏无锡)用焦距为10cm的凸透镜探究凸透镜成像的规律,当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时,光屏上呈现烛焰的倒立、____________的实像,若此时将光屏移走,烛焰通过凸透镜____________(选填“能”或“不能”)成实像,将蜡烛移至光具座上40cm处,人站在光屏一侧,通过凸透镜可以看到一个____________、放大的“烛焰”。

    【答案】     放大     能     正立
    【解析】

    凸透镜焦距为10cm,如图所示的位置时,物距为15cm,物距处于一倍焦距和二倍焦距之间,根据凸透镜成像规律,光屏上呈现烛焰的倒立、放大的实像。
    若此时将光屏移走,烛焰通过凸透镜依然能够成像,成像特点由物距大小来决定,与有无光屏无关。
    将蜡烛移至光具座上40cm处,此时物距小于一倍焦距,根据凸透镜成像规律,此时凸透镜成正立、放大的虚像,不能呈现在光屏上,虚像与蜡烛在同一侧,故人应该站在光屏一侧,通过凸透镜观察虚像。
    15.(2020·江苏常州)如图甲所示,一束太阳光通过三棱镜后,在光屏上呈现彩色光带。


    (1)这种现象叫做光的______现象。
    (2)把温度计放在色散光带红光的外侧,发现其示数变大,表明该处存在人眼看不见的______。
    (3)将蓝底、红字的小纸片放在光屏上蓝光区域,小纸片呈现______底、______字。
    (4)由上述实验现象可推知:红光照射下某凸透镜的焦距______(小于/等于/大于)蓝光照射下该凸透镜的焦距。
    (5)如图乙所示,当用红光照亮物体E时,在光屏上恰好呈倒立、等大的实像:若改用蓝光照亮物体E时,应将光屏适当向______(左/右)移,才能呈现清晰的______(缩小/等大/放大)的像。
    【答案】     (1)色散     (2)红外线     (3)蓝     黑     (4)大于     (5)左     缩小
    【解析】

    (1)太阳光经过三棱镜被分解为红、橙、黄、绿、蓝、靛、紫等七种色光的现象叫作光的色散。
    (2)红外线具有热效应,处于其中的物体温度会升高。
    (3)不透明物体的蓝色部分能够反射蓝光,看起来是蓝色,红色部分不能反射蓝光,看起来是黑色,所以小纸片呈现蓝底、黑字。
    (4)由甲图可知,红、橙、黄、绿、蓝、靛、紫等七种色光经过三棱镜后折射角依次变大,因此平行于凸透镜主观的这些光线经过凸透镜后,折射角大的光线的先出现会聚点,即焦点,因此焦距短。
    (5)红光照射时光屏上成倒立等大的实像,说明此时的物距等于2f,换蓝光照射时,根据(4)中结论可知,此时凸透镜的焦距变小,因此相当于物距变大,即u>2f,像距变小,所以像向透镜移动,我们此时要将光屏向左移动才能再次得到清晰的倒立缩小的像。
    16.(2021·江苏连云港)如图所示,一支固定好的激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点,此时光斑在O点_______侧,这是因为发生了_______现象。打开水槽底部水龙头缓慢放水,同时观察到水槽底部光斑向___________移动。

    【答案】     左     光的折射     右
    【解析】
    光从空气斜射入水中,发生折射,折射角小于入射角,折射光线靠近法线,所以光斑左移。
    打开水槽底部水龙头缓慢放水,作出高水位和低水位的图。

    由图可知,水槽底部光斑向右移。
    17.(2021·江苏常州)2021年5月15日,中国探测器成功着陆火星、屈原在《天问》诗句中所表达的美好愿望成为现实,如图甲,“祝融号“火星车驶离平台的过程中,其后置照相机对着平台先后拍摄得到乙、丙、丁3张照片,照相机的镜头是一个 ______透镜,拍摄过程中相机镜头逐步 ______(向外伸/向内缩)。观看三张照片感觉平台是运动的,这是以 ______为参照物。

    【答案】     凸     向内缩     相机镜头
    【解析】
    照相机镜头是凸透镜,利用凸透镜成像,由图可知,像变小,物距增大,像距减小,所以相机镜头逐步向内缩。
    以相机镜头为参照物,平台位置改变,是运动的。
    18.(2022·江苏泰州)孤艳阳下的天德湖畔树影婆娑,水中的鹅卵石清晰可见,湖面上的小鸟上下翻飞,景色美不胜收!其中地面上的树影是由光的_______形成的,游人看到水中的鹅卵石是光的______形成的,小鸟从水面飞上树梢,它在水中所成的像到水面距离的大小变化情况是_______。
    【答案】     直线传播     折射     变大
    【解析】
    地面上的树影是光照射到不透明的物体,光照射不到的地方形成的黑暗区域,故是光的直线传播形成的。
    水中的鹅卵石反射的光线由水中斜射入空气中时,在水面处发生折射,人眼逆着折射光线看过去,就看到了鹅卵石的像,故人看到鹅卵石是光的折射形成的。
    小鸟在水中所成的像属于平面镜成像,像和物体到水面的距离相等,小鸟从水面飞上树梢,物距增大,故像到水面的距离增大。
    三、作图题
    19.(2022·江苏连云港)如图所示,一束光从空气斜射向水面,请画出这条入射光线的折射光线(注意角度特点并标出箭头方向)。

    【答案】
    【解析】

    由图可知,法线已画出,根据光的折射规律,光从空气斜射入水中时,折射角应该小于入射角,据此在法线左侧做出折射光线,并且标出折射光线的方向。如图所示

    20.(2022·江苏苏州)在图中画出垂直于玻璃砖的光线OP经过玻璃砖射出的光路图;

    【答案】
    【解析】

    入射光线垂直射入玻璃,传播方向不变,从玻璃砖出来时会发生偏折,根据折射角大于入射角,画出折射光线,故如图所示:

    21.(2020·江苏扬州)按照题目要求作图:作出入射光线对应的折射光线。

    【答案】
    【解析】

    平行于主光轴的光线经凸透镜折射后折射光线通过焦点;从焦点发出的光线经过凸透镜后会平行于主光轴,据此作出折射光线,如图所示:

    22.(2022·江苏扬州)如图,请完成光线通过凸透镜的光路图。(F是凸透镜的焦点)

    【答案】
    【解析】

    平行于主光轴的光线经凸透镜折射后过焦点,过焦点的光线经过凸透镜折射后光线与主光轴平行,光路图如下图所示:

    23.(2022·江苏泰州)如图,请完成图中光通过透镜后的光路。

    【答案】
    【解析】

    过光心的光线经凸透镜折射后传播方向不变,过焦点入射的光线经凸透镜折射后平行于主光轴,如图所示:

    24.(2021·江苏无锡)图中物体AB在凸透镜两倍焦距以外,请画出AB经凸透镜所成像A'B′的大致位置。

    【答案】
    【解析】


    画出从A点发出的平行于主光轴的光线经凸透镜折射后过焦点、通过光心的光线传播方向不变,折射光线的交点可得A点的像,垂直主光轴画出像A′B′。

    四、实验题
    25.(2021·江苏)在“探究凸透镜成像的规律”实验中:
    (1)将凸透镜正对太阳,可在凸透镜后方得到一个最小、最亮的光斑,则光斑到凸透镜光心的距离为凸透镜的_____________。
    (2)如图甲所示,此时烛焰在光屏上成清晰的像,则像的性质是__________。

    A.倒立、放大的实像                    B.倒立、缩小的实像
    C.倒立、等大的实像                    D.正立、放大的虚像
    (3)保持烛焰和光屏位置不变,取走凸透镜,则光屏上( )
    A.成正立、等大的实像                           B.成倒立、等大的实像
    C.成正立、等大的虚像                           D.不成像
    (4)保持烛焰和光屏位置不变,在原凸透镜位置换上另一个透镜模拟近视眼的成因。接着小莉和小华分别用自己的近视眼镜来模拟视力矫正。小莉的眼镜放在透镜前时,像仍成在光屏前方:小华的眼镜放在透镜前时,光屏上恰能成清晰的像.整个实验过程中用到的四块透镜如图乙所示,则放小华的眼镜时,实验所用的两块透镜分别是____________(填编号)。

    【答案】     (1)焦距     (2)B     (3)D     (4)①③
    【解析】
    (1)凸透镜对光有会聚作用,会将平行于透镜主光轴的光会聚于主光轴上的一点,这个点叫做该透镜的焦点,从焦点到透镜光心的距离叫透镜的焦距。
    (2)分析图可知,此时物距大于像距,又能在光屏上成像,说明物体放在了该透镜的两倍焦距以外,成倒立缩小的实像,故ACD不符合题意;B不符合题意。故选B。
    (3)保持烛焰和光屏位置不变,取走凸透镜,光直接照射到光屏上,不能被会聚成像,所以此时光屏上不成像。故ABC不符合题意;D符合题意。故选D。
    (4)由题可知,保持烛焰和光屏位置不变,在原凸透镜位置换上另一个透镜模拟近视眼的成因。形成近视眼是因为眼睛晶状体太厚,折光能力太强,成像在视网膜的前方。四块透镜中的①②为凸透镜来模拟眼睛,是由②换成了①;小华的眼镜放在透镜前时,光屏上恰能成清晰的像,说明小华的眼镜对光的发散作用比小莉的大,是凹透镜中的③。故实验所用的两块透镜分别是①③。
    26.(2021·江苏)小娟对有关光学实验进行比较研究。

    (1)探究凸透镜成像规律时,调节器材使烛焰和光屏的中心位于透镜的______上。器材在图示位置时,观察到光屏上呈现烛焰清晰的像,则该像为倒立、______实像,若将蜡烛移至35cm处,此时凸透镜对烛焰发出的光起______作用;
    (2)将图中的透镜换为带小孔的遮光板,烛焰的像成在光屏下方,要让像成在光屏中央,应将小孔向______调节,此时的像与图中透镜所成的像相比,像的大小______。
    【答案】     (1)主光轴     等大     会聚     (2)上     不变
    【解析】
    (1)探究凸透镜成像规律时,为了使烛焰的像成在光屏的中央,需调节烛焰、透镜和光屏的中心在同一高度,也就是使烛焰和光屏的中心位于透镜的主光轴上。
    分析图可知,此时像距等于物距,说明蜡烛放在了该透镜的两倍焦距处,成倒立等大的实像。
    凸透镜对所有照射到透镜上的光都有会聚作用。
    (2)小孔成像时,成倒立的实像,烛焰的像成在光屏下方,需将蜡烛和光屏向下调节或者将小孔向上调节,使像成在光屏的中央。
    将透镜换成小孔,像距等于物距,还是成倒立等大的实像,所以和透镜所成的像相比,像的大小不变。
    27.(2020·江苏盐城)小华做“探究凸透镜成像规律”实验:
    (1)将平行光______凸透镜,移动光屏,直至光屏上形成一个最小最亮的光斑,如图甲所示,该凸透镜的焦距为______cm;

    (2)将点燃的蜡烛、光屏放在凸透镜的两侧,调节它们的高度,使烛焰和光屏的中心位于凸透镜的______上,这样做目的是使像呈现在______;
    (3)将蜡烛移动到图乙所示位置,需向______侧移动光屏,直至在光屏上找到______的倒立、缩小的实像。
    【答案】     (1)正对     10.0     (2)主光轴     光屏的中央     (3)右     烛焰清晰
    【解析】

    (1)由图甲可知,将平行光正对凸透镜,移动光屏,在光屏上得到一个最小最亮的光斑,焦距是焦点到透镜光心的距离,凸透镜的焦距为
    f=60.0cm-50.0cm=10.0cm
    (2)为了使像成在光屏的中央,需要使烛焰和光屏的中心位于凸透镜的主光轴上。
    (3)由图乙可知,物距
    u=50.0cm-20.0cm=30.0cm>2f
    像距
    2f>v>f
    20.0cm>v>10.0cm
    需要向右移动光屏,直至在光屏上找到烛焰清晰的倒立、缩小的实像。
    28.(2020·江苏南京)小明做“探究凸透镜成像规律”实验:




    (1)调整实验器材高度时,蜡烛 ______ (选填“需要”或“不需要”)点燃;
    (2)他用同一凸透镜做了两次实验,如图甲、乙所示,光屏上均有清晰的像(未画出),其中成缩小像的是图 ______ ;
    (3)凸透镜的焦距可能是 ______ (填字母);
    A.5cm B.8cm C.10cm D.15cm
    (4)在图乙中将一镜片放在烛焰和透镜之间后,光屏上的像变模糊了,将光屏向左移动,光屏上再次出现清晰的像,则所加镜片可以矫正图 ______ (选填“丙”或“丁”)的视力缺陷。

    【答案】     (1)需要     (2)甲     (3)C     (4)丁
    【解析】

    (1)只有将蜡烛点燃,才可以调整烛焰、凸透镜和光屏的高度,使它们的中心大致在同一高度。
    (2)图甲中物距大于像距,光屏上成倒立、缩小的实像。
    (3)图乙中,物距小于像距,成倒立、放大的实像,物距
    u=50cm-32cm=18cm
    2f>18cm>f①
    像距
    v=73cm-50cm=23cm
    23cm>2f②
    由①②得到
    11.5cm>f>9cm
    故选C。
    (4)将一个眼镜片放在透镜和烛焰之间,光屏上的像变模糊了,将光屏向左移动,光屏上再次呈现清晰的像,说明该镜片将光线会聚了,对光线起到会聚作用的是凸透镜,可以矫正远视眼,远视眼的晶状体较薄,会聚能力较弱,看近处的物体时,将像成在视网膜的后面,丁图是远视眼,此镜片可以矫正丁图的视力缺陷。
    29.(2021·江苏扬州)“一双好眼睛,能更好地探索未来”,小丽了解到人眼的晶状体相当于凸透镜,眼睛是如何看清远近不同物体的?她对这一问题产生了浓厚兴趣;


    (1)首先用平行光正对凸透镜A照射,如图甲所示,光屏上出现一个最小最亮的光斑,则凸透镜的焦距f=______cm;
    (2)然后适当调整凸透镜A和光屏的位置,移动蜡烛,使烛焰在光屏上成清晰的像,如图乙所示;接着她将凸透镜A换为焦距稍大的凸透镜B,并保持位置不变,移动蜡烛,使烛焰在光屏上再次成清晰的像,如图丙所示,可见小丽研究的问题是:当凸透镜成实像时保持______距离不变,探究______的关系;
    (3)通过探究发现,当人眼观察近处物体时,晶状体的焦距变______。
    【答案】     (1)10.0     (2)光屏到凸透镜     远近不同物体成清晰的像与凸透镜焦距     (3)短
    【解析】

    (1)图甲中,用平行光正对位于10.0cm刻度处的凸透镜A照射,在位于20.0cm刻度的光屏上出现一个最小最亮的光斑,则该凸透镜的焦距为
    f=20.0cm-10.0cm=10.0cm
    (2)小丽提出的问题是“眼睛是如何看清远近不同物体的?”,实验中凸透镜相当于人眼的晶状体,光屏相当于视网膜,蜡烛相当于物体,因为眼球的前后距离是不变的,故乙、丙两图中保持光屏到凸透镜的位置不变,改变了凸透镜的焦距,调整蜡烛到凸透镜的距离,使光屏上再次出现清晰的像。这一过程中,保持了光屏到凸透镜距离不变,探究远近不同物体成清晰的像与凸透镜焦距的关系。
    (3)当人眼观察近处物体时,物距减小,若晶状体的焦距不调节,根据凸透镜成像规律可知,此时像距会变大,所成的像会位于视网膜的后方。为了使像前移到视网膜上,则通过晶状体的光线要更加会聚,所以晶状体的凸度要变大,焦距要变短。
    30.(2021·江苏苏州)用蜡烛、凸透镜、光屏在光具座上进行”探究凸透镜成像规律”的实验,
    (1)当蜡烛,凸透镜,光屏在光具座标尺上位置如图时,在光屏上能成________、缩小的实像,生活中的________(照相机/放大镜/幻灯机)就是利用这个原理制成的;


    (2)这个凸透镜的焦距可能是________;
    A.8cm  B.12cm  C.16cm  D.20cm
    (3)若仅将图中凸透镜移动到刻度值为________cm处,光屏上可再次呈现一个清晰的像;
    (4)若仅将图中光屏向右移动一小段距离,在凸透镜和烛焰之间放置一个合适的________(近视/远视)眼镜,可使光屏上再次得到烛焰清晰的像。
    【答案】     (1)倒立     照相机    (2) B     (3)40     (4)近视
    【解析】

    (1)由蜡烛,凸透镜,光屏在光具座标尺上位置可知,此时物距大于像距,根据凸透镜成像的规律可知,在光屏上能成倒立、缩小的实像。生活中的照相机就是利用这个原理制成的。
    (2)由图可知,此时物距为
    u=50.0cm-20.0cm=30.0cm
    根据凸透镜成像的规律,成倒立缩小的实像时,u>2f,即f<15.0cm;
    像距为
    v=70.0cm-50.0cm=20.0cm
    此时2f>v>f,则10.0cm<f<20.0cm。综上所述,可得10.0cm<f<15.0cm,故ACD不符合题意,B符合题意。
    故选B。
    (3)在光的折射现象中,光路是可逆的,当移动后的物距等于原来的像距时,可以再次成像,故将凸透镜置于40.0cm刻度线时可以再次成像。
    (4)将图中光屏向右移动一小段距离,此时像位于光屏之前,要想在光屏上再次得到清晰的像,需要将光适当发散,故要在凸透镜和蜡烛之间放置适当的凹透镜,近视眼镜就是凹透镜。
    31.(2021·江苏泰州)小明在做模拟“视力的缺陷与矫正”的实验中。


    (1)他将凸透镜、光屏在光具座上组装好,然后把凸透镜正对较远处的窗户,移动光屏,在图示位置的光屏上得到窗户清晰的像,则该凸透镜的焦距约为___________cm。
    (2)将凸透镜固定在光具座上不动,接着小明把蜡烛点燃,并调整烛焰和光屏的中心位于凸透镜的_________,然后将蜡烛移动到光具座的35cm刻度线处,并移动光屏,直到光屏上得到烛焰清晰的倒立、________的实像,日常生活中的________(选填“照相机”、“投影仪”或“放大镜”)就是利用这一规律制成的。
    (3)小明将蜡烛移到光具座最左端,拿来一副近视眼镜放在凸透镜的左侧并靠近凸透镜后,移动光屏,在光屏上得到清晰的像。拿去眼镜,将光屏向________(选填“靠近”或“远离”)透镜方向移动适当距离后,光屏上的像又重新清晰了,说明近视眼看远处物体时,像落在视网膜的________(选填“前方”或“后方”)。
    【答案】     (1)10.0     (2)主光轴     放大     投影仪     (3)靠近     前方
    【解析】

    (1) 把凸透镜正对较远处的窗户,相当于平行光,在图示位置的光屏上得到窗户清晰的像,相当于焦点,所以焦距为10.0cm。
    (2)使烛焰和光屏的中心位于凸透镜的主光轴上,其目的是使像成在光屏的中央。
    将蜡烛移动到光具座的35cm刻度线处,物体在一倍焦距到二倍焦距之间,成倒立、放大的实像,投影仪利用这个规律制成。
    (3)近视眼镜是凹透镜,发散光线,拿去眼镜,像会变近,光屏要靠近透镜,说明近视眼看远处物体时,像落在视网膜的前方。
    32.(2021·江苏宿迁)用如图所示装置探究平面镜成像特点。


    (1)将蜡烛、薄玻璃板、光屏和刻度尺按如图所示放置,则在光屏上______(选填“能”或“不能”)呈现烛焰的像,说明物体通过平面镜成的是______像;
    (2)用焦距为8cm的凸透镜替换薄玻璃板,若不改变蜡烛的位置,则应将光屏向______(选填“左”或“右”)移动,才能在光屏上呈烛焰清晰的像,生活中的______(选填“照相机”、“投影仪”或“放大镜”)就是利用这样的成像原理工作的。
    【答案】     (1)不能     虚     (2)左     照相机
    【解析】

    (1)薄玻璃板相当于平面镜,平面镜成虚像,不能成在光屏上。
    (2)由题可知物距大于两倍焦距,成倒立缩小实像,像距在一倍二倍焦距之间,即在刻度38.0~46.0cm之间,所以光屏左移,照相机就是利用这样的成像原理工作的。
    33.(2021·江苏淮安)如图所示,用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。

    (1)为了使像成在光屏中央,应调节烛焰和光屏的中心位于凸透镜的___________上。
    (2)如图所示,当蜡烛距离凸透镜15cm时,移动光屏,可在光屏上找到一个清晰的倒立、___________ (填“放大”“等大”或“缩小”)的实像。在照神相机、投影仪、放大镜中,成像情况与之类似的是___________。
    (3)当光屏上成清晰的像时,用白纸遮住凸透镜的上半部分,则烛焰的像亮度将___________。
    【答案】     (1)主光轴     (2)放大     投影仪     (3)变暗
    【解析】
    (1)为了使像成在光屏中央,便于观察,应调节烛焰和光屏的中心位于凸透镜的主光轴上。
    (2)由图中可知,当蜡烛距离凸透镜15cm时,此时物距大于一倍焦距小于二倍焦距,故此时所成的像为倒立、放大的实像;成像情况与之类似的是投影仪。
    (3)用白纸遮住凸透镜的上半部分时,凸透镜的剩余部分对光仍然具有偏折能力,但因遮住了上半部分,故入射光线将减少,因此烛焰的像亮度将变暗。
    34.(2021·江苏镇江)小林用图甲装置来探究凸透镜成像的规律。


    (1)实验前,应调整烛焰和光屏的中心在凸透镜的___________上。
    (2)当蜡烛、凸透镜和光屏处于图甲所示位置时,恰好在光屏上成清晰的像,所成的像是___________(填“正立”或“倒立”)的___________(填“实”或“虚”)像。
    (3)保持凸透镜位置不变,将图甲中蜡烛和光屏的位置互换,此时光屏上所成像的特点与___________ (填“照相机”“放大镜”或“投影仪”)相同。
    (4)小林进行了进一步探究:如图乙所示,凸透镜的焦距为10cm,保持光屏位置不变,让蜡烛和凸透镜分别以2cm/s和1cm/s的速度,从图示位置同时匀速向左运动,经过___________s,光屏上成清晰___________(填“放大”“等大”或“缩小”)的像。
    【答案】     (1)主光轴     (2)倒立     实     (3)照相机     (4)5     等大
    【解析】
    (1)实验前,应调整烛焰和光屏的中心在凸透镜的主光轴上,这样像才能成在光屏的中央。
    (2)如题图甲所示,当凸透镜位于甲所示位置时,恰好在光屏上成清晰的像,由图可知此时物距小于像距,即物距在一倍焦距和二倍焦距之间,成倒立、放大的实像。
    (3)保持凸透镜位置不变,将图甲中蜡烛和光屏的位置互换,则像距在一倍焦距和二倍焦距之间,物距大于二倍焦距,根据光在折射时光路的可逆性可知,此时成倒立、缩小的实像,照相机就是利用这个原理制成的。
    (4)由图乙知此时物距等于像距等于15cm,且蜡烛向左移动的速度是凸透镜向左移动速度的2倍,设它们移动时间t后物距和像距相等,都等于2倍焦距,即20cm,则可得
    2cm/s×t+15cm - 1cm/s ×t=20cm
    解得
    t=5s
    此时光屏上成清晰等大的实像。
    35.(2022·江苏泰州)小明用如图所示的透镜来探究凸透镜成像规律,该透镜的焦距为_______cm。实验中,小明保持凸透镜在光具座上的位置不变,把点燃的蜡烛放在“20cm”刻度线处,移动光屏,烛焰可在光屏上成倒立、________(选填“放大”、“等大”或“缩小”)的像,生活中利用这类透镜来矫正______眼的视力缺陷。

    【答案】     2.0     放大     远视
    【解析】

    由图得,凸透镜的光心在刻度尺的40.0cm位置。平行于主光轴的光通过凸透镜后会聚的点为焦点,因此该凸透镜的焦点在刻度尺52.0cm位置,故透镜的焦距为

    小明保持凸透镜在光具座上的位置不变,把点燃的蜡烛放在“20cm”刻度线处,此时物距为

    在一倍焦距和两倍焦距之间,凸透镜成的像为放大、倒立的实像。
    凸透镜对光线具有会聚作用,可以用于矫正远视眼。
    五、解答题(共0分)
    36.(2020·江苏徐州)如图所示是医用笔形手电筒的小灯泡,它的玻璃泡前部中央厚,边缘薄,请你解释这样做的物理道理:______。

    【答案】中央厚边缘薄构成了一个玻璃凸透镜,灯丝位于该凸透镜的焦点上,发出的发散光线经过凸透镜汇聚后平行于主光轴射出,能够射得远,光线集中、强度大
    【解析】

    中央厚边缘薄构成了一个玻璃凸透镜,灯丝位于该凸透镜的焦点上,发出的发散光线经过凸透镜汇聚后平行于主光轴射出,能够射得远,光线集中、强度大。
    37.(2021·江苏无锡)如图所示,平行光通过图中左侧虚线框(其中放置一块透镜)后,在右侧光屏上形成一个圆形光斑,该光斑的直径比透镜大。请你判断虚线框中是否是凸透镜,说出接下来的操作及判断方法。(不添加其它器材)

    (1)操作:将光屏______;
    (2)判断方法:______。
    【答案】     向左移动     若光斑一直变小,则为凹透镜;若光斑先变小后变大,则为凸透镜
    【解析】
    (1)凸透镜对光线有会聚作用,且光线会在焦点后又会发散;而凹透镜对光有发散作用。因为此时光屏上成的是光斑,不是最小最亮的点,所以应该将光屏向左移动。
    (2)根据透镜对光线的作用可判断,在光屏向左移动的过程中,若光斑一直变小,则为凹透镜;若光斑先变小后变大,则为凸透镜。

    相关试卷

    2020-2022年全国中考物理3年真题汇编 专题05 透镜及其应用(学生卷+教师卷): 这是一份2020-2022年全国中考物理3年真题汇编 专题05 透镜及其应用(学生卷+教师卷),文件包含专题05透镜及其应用-2022-2020三年中考物理试题分项汇编全国通用解析版docx、专题05透镜及其应用-2022-2020三年中考物理试题分项汇编全国通用原卷版docx等2份试卷配套教学资源,其中试卷共48页, 欢迎下载使用。

    2020-2022年江苏中考物理3年真题汇编 专题10 压强和浮力(学生卷+教师卷): 这是一份2020-2022年江苏中考物理3年真题汇编 专题10 压强和浮力(学生卷+教师卷),文件包含专题10压强和浮力·三年2020-2022中考物理真题分项汇编江苏专用解析版docx、专题10压强和浮力·三年2020-2022中考物理真题分项汇编江苏专用原卷版docx等2份试卷配套教学资源,其中试卷共77页, 欢迎下载使用。

    2020-2022年江苏中考物理3年真题汇编 专题15 电功和电热(学生卷+教师卷): 这是一份2020-2022年江苏中考物理3年真题汇编 专题15 电功和电热(学生卷+教师卷),文件包含专题15电功和电热·三年2020-2022中考物理真题分项汇编江苏专用解析版docx、专题15电功和电热·三年2020-2022中考物理真题分项汇编江苏专用原卷版docx等2份试卷配套教学资源,其中试卷共130页, 欢迎下载使用。

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        即将下载

        2020-2022年江苏中考物理3年真题汇编 专题05 光的折射和透镜(学生卷+教师卷)
        该资料来自成套资源,打包下载更省心 该专辑正在参与特惠活动,低至4折起
        [共10份]
        浏览全套
          立即下载(共1份)
          返回
          顶部
          Baidu
          map
