2018-2022年陕西中考化学5年真题1年模拟分项汇编 专题11 图像题（学生卷+教师卷）

专题11   图像题

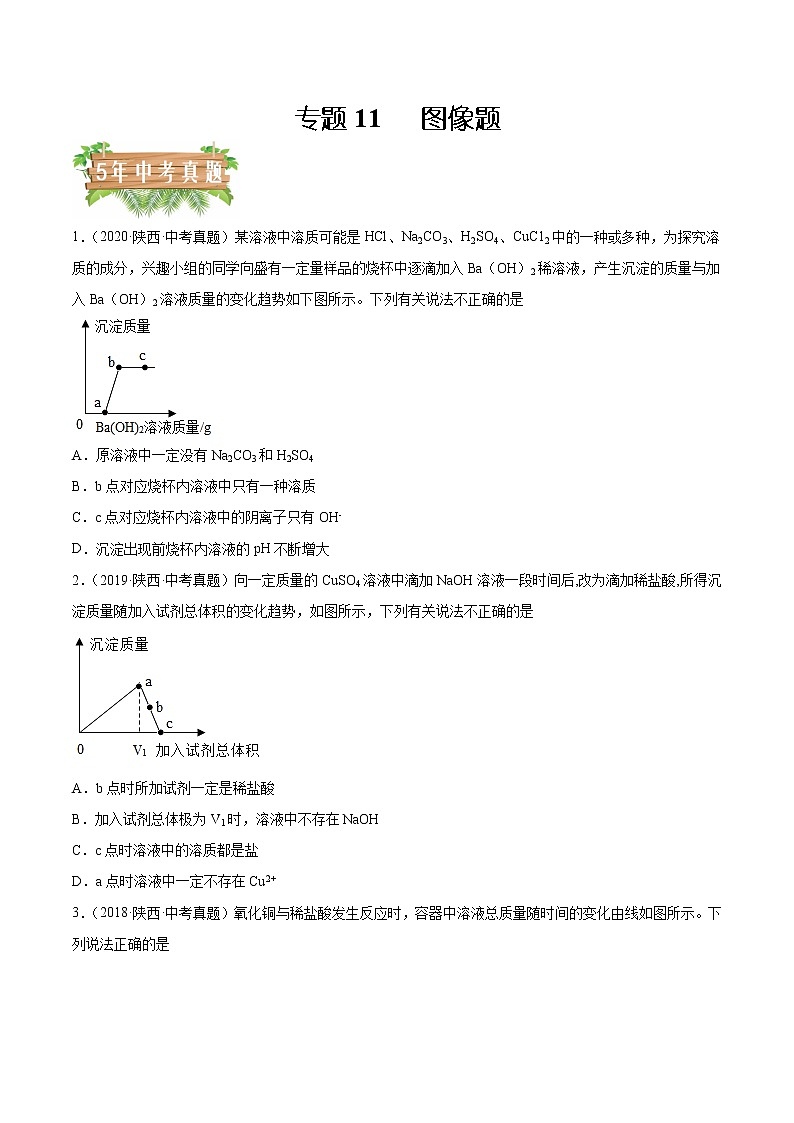

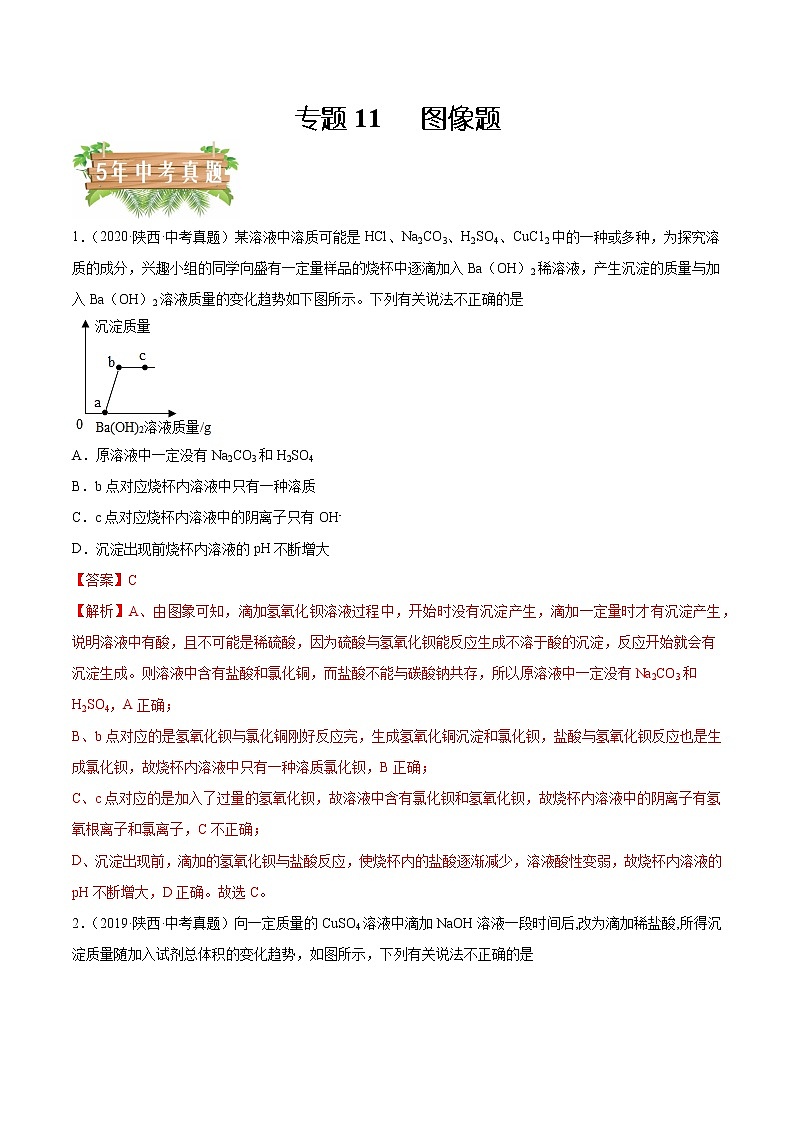

1．（2020·陕西·中考真题）某溶液中溶质可能是HCl、Na2CO3、H2SO4、CuC12中的一种或多种，为探究溶质的成分，兴趣小组的同学向盛有一定量样品的烧杯中逐滴加入Ba（OH）2稀溶液，产生沉淀的质量与加入Ba（OH）2溶液质量的变化趋势如下图所示。下列有关说法不正确的是

A．原溶液中一定没有Na2CO3和H2SO4

B．b点对应烧杯内溶液中只有一种溶质

C．c点对应烧杯内溶液中的阴离子只有OH-

D．沉淀出现前烧杯内溶液的pH不断增大

【答案】C

【解析】A、由图象可知，滴加氢氧化钡溶液过程中，开始时没有沉淀产生，滴加一定量时才有沉淀产生，说明溶液中有酸，且不可能是稀硫酸，因为硫酸与氢氧化钡能反应生成不溶于酸的沉淀，反应开始就会有沉淀生成。则溶液中含有盐酸和氯化铜，而盐酸不能与碳酸钠共存，所以原溶液中一定没有Na2CO3和H2SO4，A正确；

B、b点对应的是氢氧化钡与氯化铜刚好反应完，生成氢氧化铜沉淀和氯化钡，盐酸与氢氧化钡反应也是生成氯化钡，故烧杯内溶液中只有一种溶质氯化钡，B正确；

C、c点对应的是加入了过量的氢氧化钡，故溶液中含有氯化钡和氢氧化钡，故烧杯内溶液中的阴离子有氢氧根离子和氯离子，C不正确；

D、沉淀出现前，滴加的氢氧化钡与盐酸反应，使烧杯内的盐酸逐渐减少，溶液酸性变弱，故烧杯内溶液的pH不断增大，D正确。故选C。

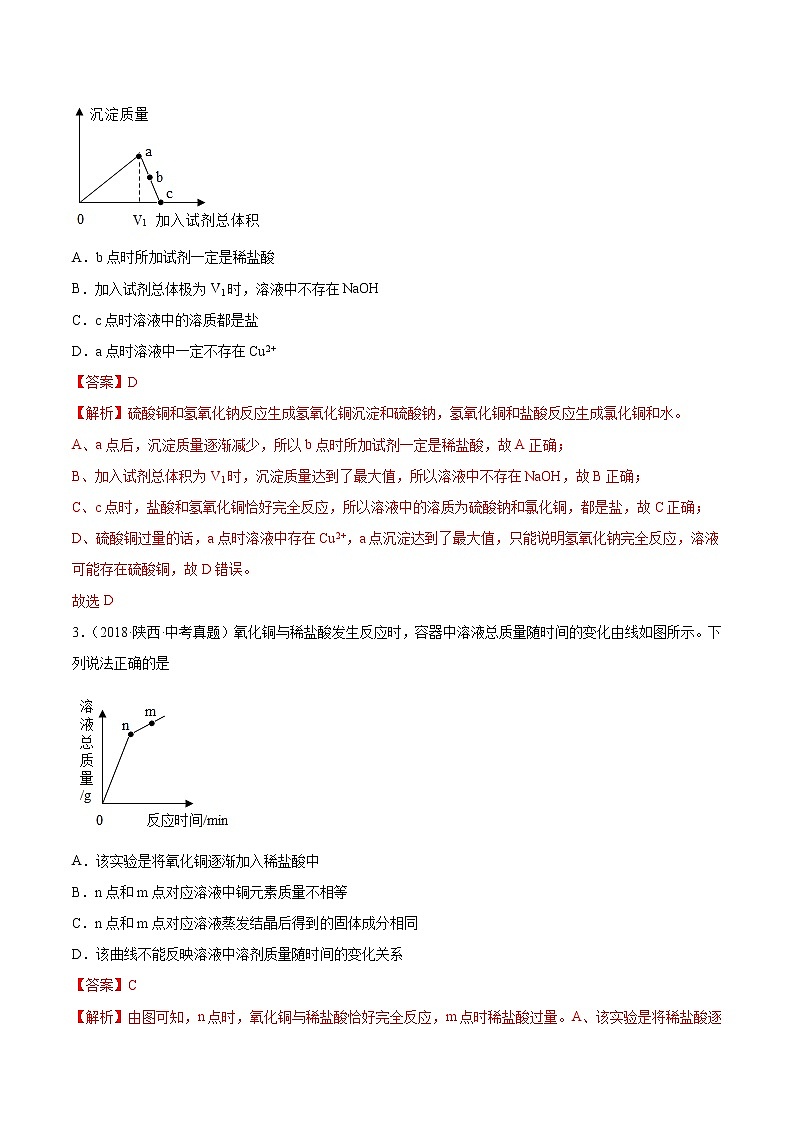

2．（2019·陕西·中考真题）向一定质量的CuSO4溶液中滴加NaOH溶液一段时间后,改为滴加稀盐酸,所得沉淀质量随加入试剂总体积的变化趋势，如图所示，下列有关说法不正确的是

A．b点时所加试剂一定是稀盐酸

B．加入试剂总体极为V1时，溶液中不存在NaOH

C．c点时溶液中的溶质都是盐

D．a点时溶液中一定不存在Cu2+

【答案】D

【解析】硫酸铜和氢氧化钠反应生成氢氧化铜沉淀和硫酸钠，氢氧化铜和盐酸反应生成氯化铜和水。

A、a点后，沉淀质量逐渐减少，所以b点时所加试剂一定是稀盐酸，故A正确；

B、加入试剂总体积为V1时，沉淀质量达到了最大值，所以溶液中不存在NaOH，故B正确；

C、c点时，盐酸和氢氧化铜恰好完全反应，所以溶液中的溶质为硫酸钠和氯化铜，都是盐，故C正确；

D、硫酸铜过量的话，a点时溶液中存在Cu2+，a点沉淀达到了最大值，只能说明氢氧化钠完全反应，溶液可能存在硫酸铜，故D错误。

故选D

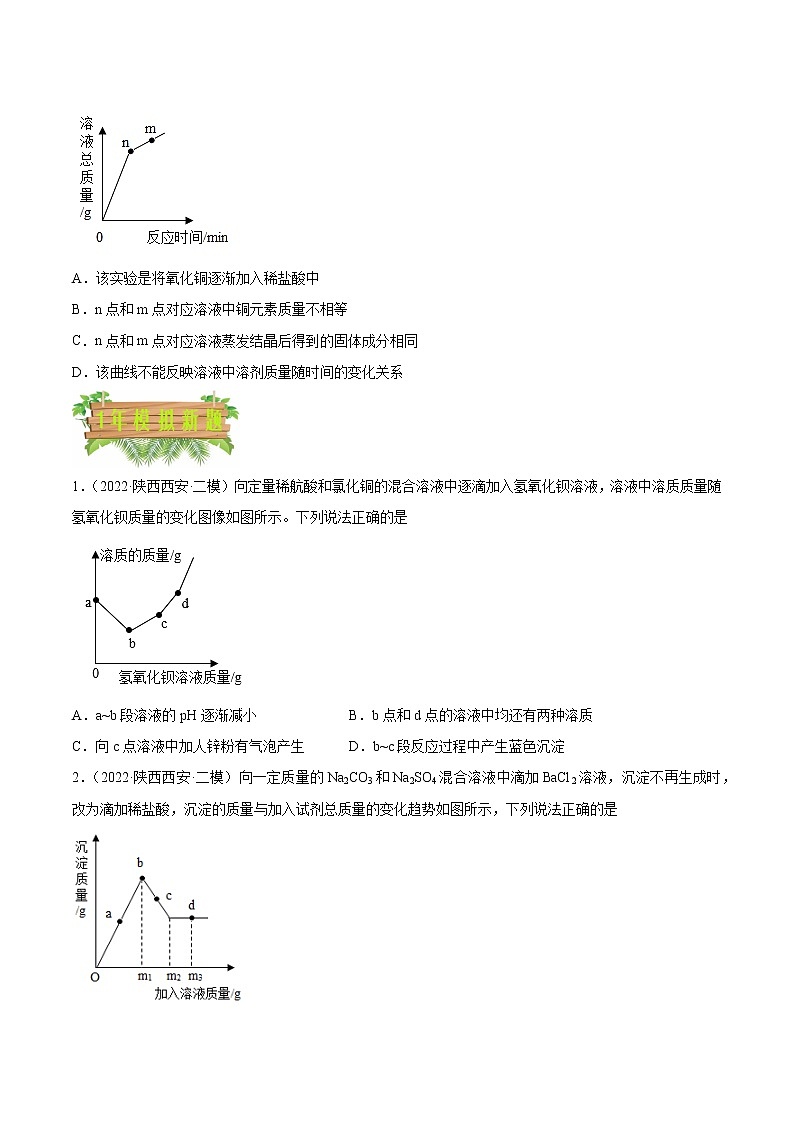

3．（2018·陕西·中考真题）氧化铜与稀盐酸发生反应时，容器中溶液总质量随时间的变化由线如图所示。下列说法正确的是

A．该实验是将氧化铜逐渐加入稀盐酸中

B．n点和m点对应溶液中铜元素质量不相等

C．n点和m点对应溶液蒸发结晶后得到的固体成分相同

D．该曲线不能反映溶液中溶剂质量随时间的变化关系

【答案】C

【解析】由图可知，n点时，氧化铜与稀盐酸恰好完全反应，m点时稀盐酸过量。A、该实验是将稀盐酸逐渐加入氧化铜中，错误；B、n点时，氧化铜与稀盐酸恰好完全反应，m点时稀盐酸过量，即n点之后，铜元素的质量不再增加，故n点和m点对应溶液中铜元素质量相等，错误；C、n点时，氧化铜与稀盐酸恰好完全反应，溶液中溶质是氯化铜；m点时，溶液中溶质是氯化铜和盐酸，故n点和m点对应溶液蒸发结晶后得到的固体都是氯化铜，成分相同，正确；D、n点时，氧化铜与稀盐酸恰好完全反应，m点时稀盐酸过量，该实验是将稀盐酸逐渐加入氧化铜中，该曲线能反映溶液中溶剂质量随时间的变化关系，错误。故选C。

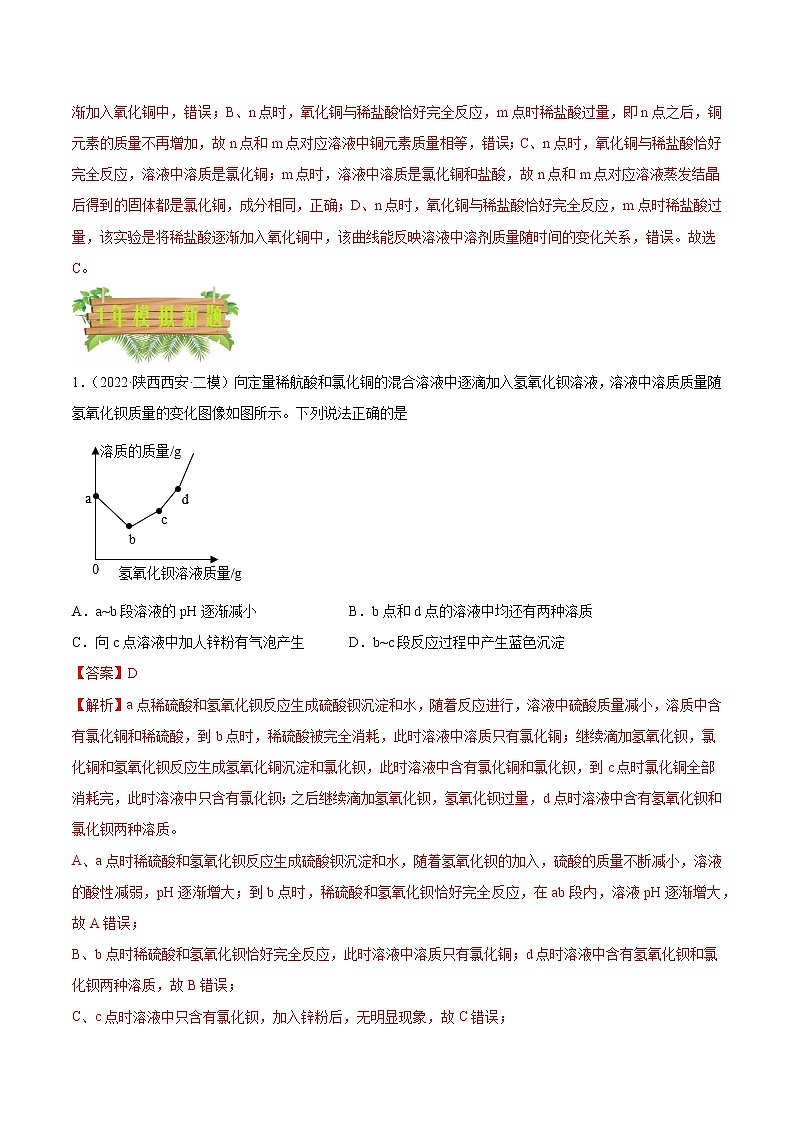

1．（2022·陕西西安·二模）向定量稀航酸和氯化铜的混合溶液中逐滴加入氢氧化钡溶液，溶液中溶质质量随氢氧化钡质量的变化图像如图所示。下列说法正确的是

A．a~b段溶液的pH逐渐减小 B．b点和d点的溶液中均还有两种溶质

C．向c点溶液中加人锌粉有气泡产生 D．b~c段反应过程中产生蓝色沉淀

【答案】D

【解析】a点稀硫酸和氢氧化钡反应生成硫酸钡沉淀和水，随着反应进行，溶液中硫酸质量减小，溶质中含有氯化铜和稀硫酸，到b点时，稀硫酸被完全消耗，此时溶液中溶质只有氯化铜；继续滴加氢氧化钡，氯化铜和氢氧化钡反应生成氢氧化铜沉淀和氯化钡，此时溶液中含有氯化铜和氯化钡，到c点时氯化铜全部消耗完，此时溶液中只含有氯化钡；之后继续滴加氢氧化钡，氢氧化钡过量，d点时溶液中含有氢氧化钡和氯化钡两种溶质。

A、a点时稀硫酸和氢氧化钡反应生成硫酸钡沉淀和水，随着氢氧化钡的加入，硫酸的质量不断减小，溶液的酸性减弱，pH逐渐增大；到b点时，稀硫酸和氢氧化钡恰好完全反应，在ab段内，溶液pH逐渐增大，故A错误；

B、b点时稀硫酸和氢氧化钡恰好完全反应，此时溶液中溶质只有氯化铜；d点时溶液中含有氢氧化钡和氯化钡两种溶质，故B错误；

C、c点时溶液中只含有氯化钡，加入锌粉后，无明显现象，故C错误；

D、b到c段发生氯化铜和氢氧化钡生成氢氧化铜和氯化钡的反应，氢氧化铜为蓝色沉淀，故D正确；

故选D。

2．（2022·陕西西安·二模）向一定质量的Na2CO3和Na2SO4混合溶液中滴加BaCl2溶液，沉淀不再生成时，改为滴加稀盐酸，沉淀的质量与加入试剂总质量的变化趋势如图所示，下列说法正确的是

A．a点只发生反应

B．b→c过程中加入了稀盐酸，沉淀中BaSO4的质量减小

C．整个实验过程中，溶质的种类一直是减少的

D．d点时溶液一定显酸性

【答案】D

【解析】氯化钡和硫酸钠反应生成硫酸钡沉淀和氯化钠，和碳酸钠反应生成碳酸钡沉淀和氯化钠；稀盐酸和碳酸钡反应生成氯化钡、水和二氧化碳；如图像b点前沉淀增加，则m1是加入氯化钡溶液质量；加入的稀盐酸和碳酸钡反应生成氯化钡、水和二氧化碳，和硫酸钡不反应，故如图m1——m2是加入盐酸与碳酸钡反应阶段，m2——m3阶段是盐酸剩余，据此分析。

A、如图a点时根据分析可知，是氯化钡和硫酸钠反应生成硫酸钡沉淀和氯化钠，和碳酸钠反应生成碳酸钡沉淀和氯化钠；故此时的反应发生的是两个，选项错误；

B、如图根据分析可知，b→c过程沉淀中碳酸钡的质量减小，是因为碳酸钡和稀盐酸反应生成氯化钡、水和二氧化碳，而盐酸不与硫酸钡反应，选项错误；

C、如图根据分析可知，加入氯化钡时至恰好完全反应，溶液中溶质由碳酸钠和硫酸钠转变为氯化钠，溶质种类减少，加入盐酸时和碳酸钡反应生成氯化钡和水和二氧化碳，则溶质由氯化钠变为氯化钠和氯化钡，溶质种类增加，故选项错误；

D、如图根据分析可知，d点时稀盐酸过量，溶液一定显酸性，该选项说法正确；

答案为：D。

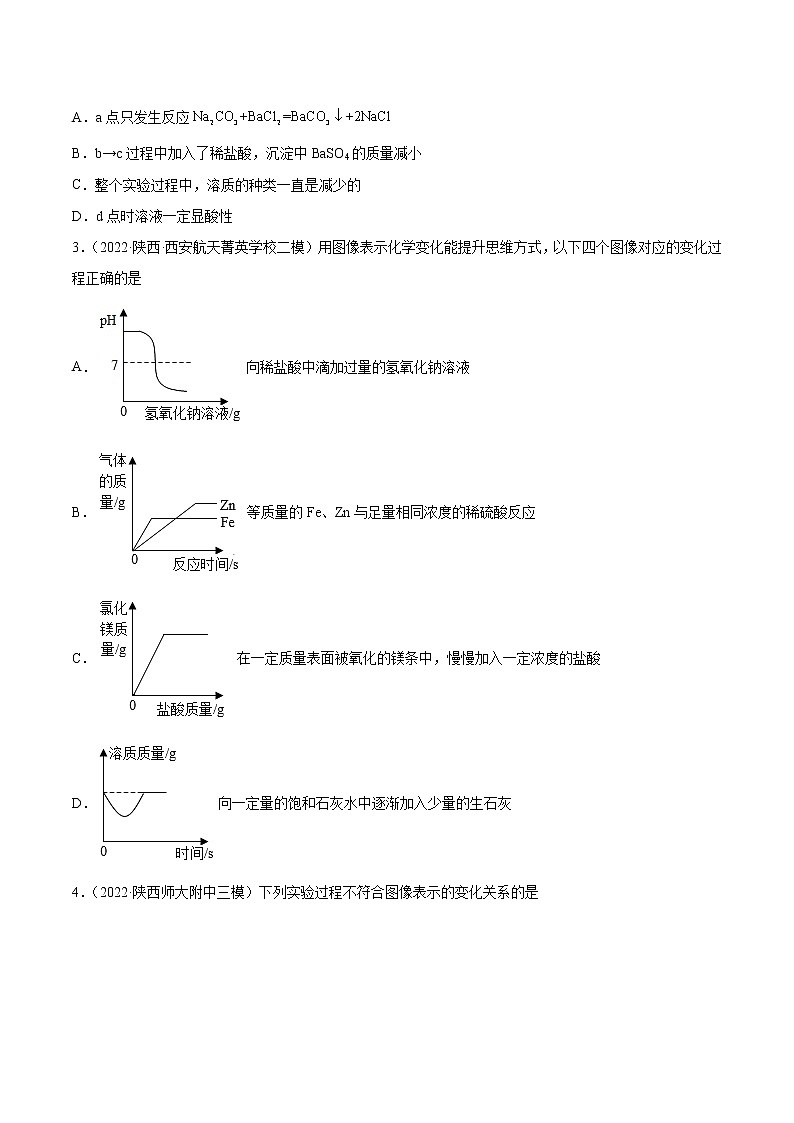

3．（2022·陕西·西安航天菁英学校二模）用图像表示化学变化能提升思维方式，以下四个图像对应的变化过程正确的是

A．向稀盐酸中滴加过量的氢氧化钠溶液

B．等质量的Fe、Zn与足量相同浓度的稀硫酸反应

C．在一定质量表面被氧化的镁条中，慢慢加入一定浓度的盐酸

D．向一定量的饱和石灰水中逐渐加入少量的生石灰

【答案】D

【解析】A.向稀盐酸中滴加过量的氢氧化钠溶液，一开始溶液显酸性，pH<7，最终氢氧化钠过量，溶液显碱性，pH >7，选项图像与描述不符。

B.等质量的Fe、Zn与足量相同浓度的稀硫酸反应，锌活动性强于铁，反应结束后，需要的时间短，铁的相对原子质量小，所以对应产生氢气质量更多，选项图像与描述不符。

C.在一定质量表面被氧化的镁条中，慢慢加入一定浓度的盐酸，氧化镁会被稀盐酸逐渐消耗，内部的镁会继续与盐酸反应，氧化的镁条质量逐渐减少至0，选项图像与描述不符。

D.向一定量的饱和石灰水中逐渐加入少量的生石灰，石灰水中的溶质是氢氧化钙，氢氧化钙的溶解度随着温度的升高而减小，生石灰与水反应生成氢氧化钙，放出大量的热；由于水的质量减少，温度升高，有氢氧化钙析出，饱和溶液中溶质的质量减少；当冷却至室温后，温度降低，溶解度增大，溶液中溶质的质量增加，但由于水的质量减少，比加入生石灰前的溶质的质量少，选项图像与描述相符。

故选：D。

4．（2022·陕西师大附中三模）下列实验过程不符合图像表示的变化关系的是

A．向澄清石灰水中通入二氧化碳，所得溶液质量随通入的二氧化碳体积的关系

B．加热一定量氯酸钾与二氧化锰的混合物，二氧化锰在剩余固体中的质量分数随反应时间的关系

C．在充满氧气的密闭容器中引燃镁条，固体质量随反应时间的关系

D．向稀盐酸中加入氧化铜，溶液质量随加入的氧化铜质量的关系

【答案】A

【解析】A、二氧化碳和澄清的石灰水反应生成碳酸钙和水，得到的是沉淀，无法判断溶液质量随通入的二氧化碳体积的关系，故图像不符合变化关系；

B、氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，所以固体的质量不断减少，二氧化锰是催化剂，固体质量不变，随着反应进行，二氧化锰在剩余固体中的质量分数不断增加直至反应完全，不再改变，故图像符合变化关系；

C、在充满氧气的密闭容器中引燃镁条，氧气和镁生成氧化镁固体，随着反应进行固体质量不断增加，直至氧气反应完后不再改变，故图像符合变化关系；

D、向稀盐酸中加入氧化铜，稀盐酸和氧化铜反应生成氯化铜和水，氯化铜的的溶液质量不断增加，直至氧化铜和稀盐酸反应完全后不再改变，故图像符合变化关系。

故选：A。

5．（2022·陕西·西安铁一中分校一模）某溶液中溶质可能是HNO3 NaOH、BaC12、AgNO3中的一种或多种，为探究溶质的成分，兴趣小组的同学向盛有一定量样品的烧杯中逐滴加入Na2CO3溶液，产生沉淀的质量与加入Na2CO3溶液质量的变化趋势如图所示。（NaNO3溶液为中性），下列说法错误的是(        )

A．原溶液中一定没有NaOH

B．0-a段产生大量气泡

C．滴加Na2CO3溶液的过程中，烧杯中溶液的pH一直在增大

D．向b点对应的沉淀中加入足量稀盐酸可确定原溶液成分

【答案】C

【解析】硝酸和氢氧化钠能反应，二者不能共存；氯化钡和硝酸银能反应，二者不能共存；碳酸钠与硝酸反应生成硝酸钠、水和二氧化碳；碳酸钠与氢氧化钠不反应；碳酸钠与氯化钡、硝酸银都能反应生成白色沉淀；由图像可知，刚开始加入碳酸钠溶液时，碳酸钠被消耗后，没有沉淀产生，说明是产生了气体或水，或二者都有，结合几种物质反应的情况，可知原溶液中含有硝酸，则原溶液中没有氢氧化钠。当硝酸完全反应后，开始有沉淀产生，由于氯化钡和硝酸银不能共存，所以加入碳酸钠后有沉淀产生，说明原溶液中含有氯化钡和硝酸银中的一种物质。

A、由分析可知，原溶液中没有氢氧化钠，故A选项正确；

B、由分析可知，0-a段是碳酸钠与硝酸反应，有二氧化碳产生，故能观察到产生大量气泡，故B选项正确；

C、0-a段碳酸钠与硝酸反应，生成硝酸钠，该反应过程是溶液由酸性趋于中性，所以溶液的pH增大，当硝酸完全反应后，碳酸钠与氯化钡或硝酸银反应时，生成沉淀后，所得的盐分别为氯化钠或硝酸钠，溶液都是中性的，所以碳酸钠与氯化钡或硝酸银反应时溶液的pH不变，故C选项错误；

D、如果原溶液中含有氯化钡，加入碳酸钠后产生碳酸钡沉淀，如果含有硝酸银则产生碳酸银沉淀，碳酸钡和稀盐酸反应生成氯化钡、水和二氧化碳，沉淀消失且有气泡产生；如果是碳酸银，碳酸银与稀盐酸反应生成氯化银、水和二氧化碳，氯化银仍为沉淀，会观察到沉淀不消失且有气泡产生，所以向b点对应的沉淀中加入足量稀盐酸，如果沉淀消失，说明原溶液中含有氯化钡，如果沉淀不消失，说明溶液中含有硝酸银，故D选项正确；

故选C。

6．（2022·陕西渭南·一模）有一包白色固体样品，可能含氢氧化钠、硝酸钠、碳酸钠、硫酸钠、氯化钡中的一种或几种。小金同学为探究其成分，完成了以下实验：①取少量白色固体溶于水，得到无色溶液，等分为两份：②往一份无色溶液中加入稀硫酸，产生沉淀质量与所加稀硫酸质量关系如图所示；③往另一份无色溶液中通入适量的CO2，产生白色沉淀。下列说法正确的是

A．样品中一定存在NaOH、NaNO3、BaCl2，一定不存在Na2SO4

B．加入硫酸后产生的沉淀一定有BaSO4，可能有BaCO3

C．样品中一定含BaCl2，可能含NaOH

D．通入二氧化碳后产生的沉淀一定只有BaCO3

【答案】D

【解析】①取少量白色固体溶于水，得到无色溶液，等分为两份，所以碳酸钠、硫酸钠和氯化钡不能同时存在；

②往一份无色溶液中加入稀硫酸，产生沉淀质量与所加稀硫酸质量关系如图所示，沉淀质量从零开始逐渐增大，则样品中一定含有氯化钡，氯化钡和硫酸反应生成硫酸钡沉淀；

③往另一份无色溶液中通入适量的CO2，产生白色沉淀，氢氧化钠和二氧化碳反应生成碳酸钠和水，碳酸钠和氯化钡反应生成碳酸钡沉淀和氯化钠；所以样品中一定含有氢氧化钠、氯化钡，一定不含硫酸钠、碳酸钠，可能含有硝酸钠，据此进行分析。

A、根据分析③可知，样品中一定含有氢氧化钠、氯化钡，一定不含硫酸钠、碳酸钠，可能含有硝酸钠，故选项说法错误；

B、根据分析②可知，样品中一定含有氯化钡，一定不含碳酸钠，加入硫酸后产生的沉淀只有BaSO4，故选项说法错误；

C、根据分析②可知，样品中一定含有氯化钡和氢氧化钠，故选项说法错误；

D、根据分析③可知，无色溶液中通入适量的CO2，氢氧化钠和二氧化碳反应生成碳酸钠和水，碳酸钠和氯化钡反应生成碳酸钡沉淀和氯化钠，故选项说法正确。

故选：D。

7．（2022·陕西·西安市第二十三中学二模）烧杯中有一定质量的氧化铁粉末，向其中先加入稀盐酸，一段时间后再加入氢氧化钠溶液，烧杯中固体质量与加入溶液的质量关系如图所示。下列说法中不能正确反映其对应关系的是

A．a点时烧杯中溶液为黄色

B．a~b段发生了中和反应

C．b~c段溶液中铁元素的质量增大

D．d点时烧杯中的溶质有2种

【答案】C

【解析】开始氧化铁和盐酸反应生成氯化铁和水，固体质量逐渐减少，所以a点前发生的是该反应。之后ab之间无沉淀生成，则开始部分未继续加入稀盐酸，之后一段为加入氢氧化钠和过量的稀盐酸反应生成氯化钠和水，b之后发生的反应为氯化铁和氢氧化钠反应生成氯化钠和氢氧化铁沉淀，沉淀质量逐渐增加。d时加入的氢氧化钠已经过量。

A. a点前发生的反应是氧化铁和盐酸反应生成氯化铁和水，氯化铁溶液为黄色，正确。

B. a~b段发生了氢氧化钠和盐酸反应生成氯化钠和水的反应，是酸和碱反应生成盐和水的反应，是中和反应，正确。

C. b~c段发生氯化铁和氢氧化钠反应生成氢氧化铁沉淀和氯化钠，溶液中铁元素的质量减少。错误。

D. 根据分析D中有反应生成的氯化钠和过量的氢氧化钠，溶质有2种，正确。

故选:C。

8．（2022·陕西渭南·一模）从微观角度看，化学反应是微观粒子按一定的数目关系进行的。一定条件下，某反应 中所有物质的分子数随反应过程的变化如图所示（H2和物质 X的变化曲线重合）。下列说法不正确的是

A．t 时刻，H2和 HF 的质量相等

B．该反应为化合反应

C．该反应前后分子总数不变

D．物质X 的化学式是 F2

【答案】A

【解析】

由图像可知，反应物H2 和X 的初始分子数均为N，生成物HF 的分子数为 2N，则三种物质的分子个数比为 1:1:2，可以列出方程式为。

A、t时刻，氢气和HF的分子数相等，但是质量不相等，符合题意；

B、该反应符合“多变一”的特点，属于化合反应，不符合题意；

C、由化学方程式可知，该反应前后，分子总数不变，不符合题意；

D、根据质量守恒定律，化学反应前后，原子的种类和数目不变，反应物中含H、F的个数分别是2、0，生成物中含H、F的个数分别是2、2，故反应物中还应含2个F，故X的化学式为F2，不符合题意。

故选A。

9．（2022·陕西西安·一模）下列四个图像分别对应四个变化过程，其中正确的是

A．服用胃舒平【主要成分Al(OH)3】治疗胃酸过多

B．向氢氧化钠和碳酸钠的混合溶液中加入稀盐酸溶液直至过量

C．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应

D．将一定质量的硝酸钾不饱和溶液恒温蒸发水分，直至有少量晶体析出

【答案】B

【解析】A、盐酸和氢氧化铝反应生成氯化铝和水，因此PH值会有所增大，故A错误；B、向氢氧化钠和碳酸钠的混合溶液中加入稀盐酸直至过量，稀盐酸与氢氧化钠溶液反应生成氯化钠和水，因此刚开始没有气体；等氢氧化钠反应完后，碳酸钠和盐酸反应生成二氧化碳气体，故B正确；C、在金属性活动顺序表中，锌排在铁的前面，所以锌和稀硫酸的反应速率大于铁，所以在图象中锌的图象更靠近纵坐标；而“与足量等溶质质量分数相同的稀硫酸反应“，生成的氢气的质量铁比锌多，图形错误，故C错误；D、随着水分的蒸发，质量肯定会增大，但是当溶液达到饱和溶液以后，质量分数就会保持不变，故D错误。故选B。

10．（2022·陕西宝鸡·一模）恒温蒸发一定质量的氯化钠不饱和溶液的过程中（蒸发皿中始终有溶液），下列各量随时间变化的大致图像正确的是

A．B．C． D．

【答案】D

【解析】A、恒温蒸发温度不变，物质的溶解度不变，故错误；

B、恒温蒸发过程中始终有溶液，因此没有溶质析出，则溶质的质量不变，故错误；

C、恒温蒸发过程中溶剂一直在减少，故错误；

D、恒温蒸发过程中溶剂质量在减少，则溶质的质量分数增大，当溶液达到饱和时溶质质量分数保持不变，故正确；

故选D正确。

11．（2022·陕西·西安市第二十三中学二模）为探究酸、碱、盐的化学性质，某同学先进行了如图1所示实验。反应结束后又向其混合溶液中加入氢氧化钠溶液，生成沉淀的质量和加入氢氧化钠溶液的质量关系如图2所示。

(1)图1中滴入氯化钡溶液后的现象是___________。

(2)图2中a~b段一定发生的反应的化学方程式是___________。

(3)图2中沉淀质量增加的原因是生成了___________（写化学式）。

【答案】(1)生成白色沉淀(2)(3)

【解析】(1)硫酸铜和硫酸都能与加入的氯化钡溶液反应生成硫酸钡沉淀，故现象是：生成白色沉淀；

(2)根据题意加入过量的氯化钡溶液后混合物中含有的是盐酸、氯化铜、氯化钡和硫酸钡沉淀，加入氢氧化钠后会先与盐酸反应生成氯化钠和水，故沉淀不增加即a~b段，因此发生的反应化学方程式为：；

(3)根据题意，加入的氢氧化钠先与盐酸反应，盐酸完全反应后再与氯化铜反应生成氢氧化铜沉淀和氯化钠，故沉淀质量增加，因此沉淀增加的原因是生成了氢氧化铜，故填：。
