2022宁波效实中学高二上学期期中通用技术试题含答案

第二部分 通用技术（共50分）

一、       选择题：（本大题共15小题，每小题3分，共45分。在每小题给出的四个选项中，只有一个符合题目要求）

1.下列图中，不是正等轴测图的是（）

2.以下图样中更能真实地表现产品的式样、材质和空间效果的是（）

A．效果图        B．剖视图       C．构思草图         D．装配图

3.关于三视图，以下说法正确的是（）

A．三视图采用的是正投影法，即假设投射线与物体平面垂直

B．三视图中的对称线常用虚线表示

C．左视图反映了物体的长和高

D．俯视图反映了物体的长和宽

4.如图所示是零件的立体图与尺寸，现准备在右侧中间位置要开一个垂直槽，其长度、宽度、深度分别为20、15、40（图中未标注）,则其对应的三视图为（ ）

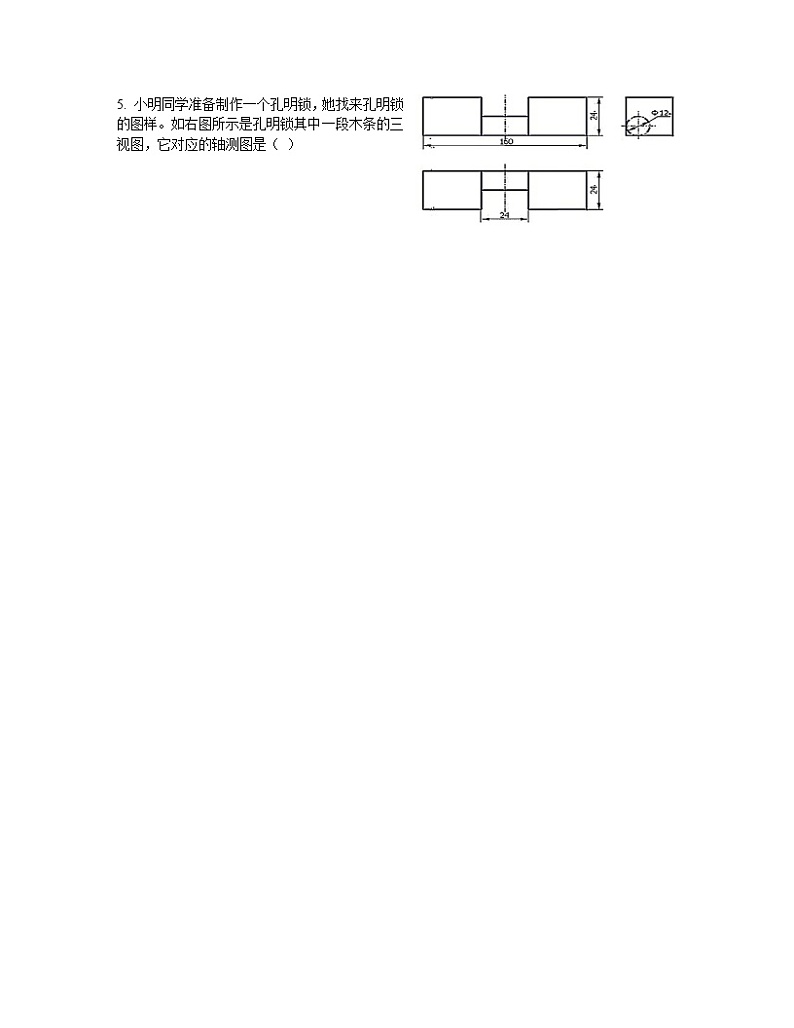

5. 小明同学准备制作一个孔明锁，她找来孔明锁的图样。如右图所示是孔明锁其中一段木条的三视图，它对应的轴测图是（ ）

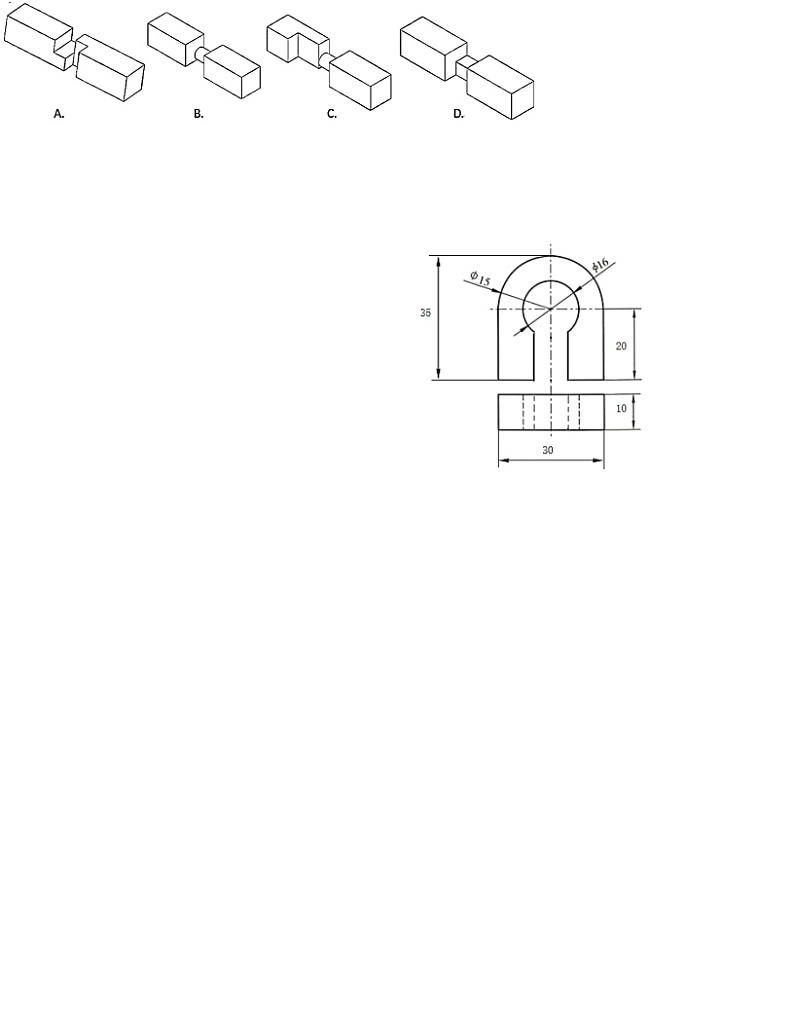

如右图是某零件的三视图及其尺寸标注。回答第6~10题：

6. 图中错标的尺寸共有（ ）

A. 2处      B. 3处

C. 4处 D. 5处

7.图中漏标的尺寸共有（ ）

A.0处 B. 1处

C. 2处 D. 3处

8.图中多标的尺寸共有（ ）

A. 0 处 B. 1 处

C. 2 处 D. 3 处

9. 用厚度为 10mm、大小合适的钢板制作该零件，下列说法中不合理的是（ ）

A. 在台钻上钻孔时应集中注意力并戴上防护眼镜

B. 冲眼时，须用台虎钳夹持牢固，否则容易滑动

C. 正式锯割时，推锯加压、回拉不加压

D. 可用平锉锉削加工外轮廓圆弧

10. 加工该零件时需要用到一些金工工具，下列金工工具搭配或使用不合理的是（ ）

A.划规和钢直尺      B.麻花钻和钻头钥匙   C.样冲和圆头锤      D.台虎钳和木锉刀

11.用大小合适的方木料制作如图所示的构件，根据所画的线判断，下列锯割的位置中合理的是（    ）

12. 如图所示是两螺纹孔同轴的轴套。用大小合适的圆钢加工该零件，下列工艺流程合理的是（ ）

A.划线→冲眼→钻大孔→钻小孔→孔口倒角→攻丝

B.划线→冲眼→钻大孔→孔口倒角→攻丝→钻小孔

C.划线→冲眼→钻大孔→孔口倒角→钻小孔→攻丝

D.划线→冲眼→钻大孔→攻丝→孔口倒角→钻小孔

13.下图所示的操作与加工工艺相符的是（ ）

14.通用技术实践课上，小明用4mm厚的铁板加工如图所示的工件A和B，为了省材料(不计加工损耗)，以下铁板尺寸最合适的是（ ）

A.160×100   B.178×100

C.170×100   D.188×100

15. 小明用角钢制作直角三角架时，经过划线（如图甲所示）、 锯割、锉削、弯折等操作后，发现角钢弯折处存在较大缝隙（如图乙所示）。造成这种结果的原因可能是（ ）

A.划线交点没到边界线

B.角钢未弯折到90°

C.两条划线的夹角小于90°

D.锯割时对准线锯，未留余量

二、非选择题（本大题共1小题，共5分。）

16.小明在通用技术实践课上想制作一款如图甲所示的可折叠木质挂钩，安装在墙上使用，挂钩的构件1与构件2用松螺栓连接，使用时构件2能展开一定的角度如图乙所示。现在小明已加工出如图丙所示的构件1与构件2，在组装测试时，发现构件2不能展开，请你帮助小明改进构件2的设计，要求如下：

A.在小明已制作的构件2基础上进行改进，不能增加其它材料；

B.改进后的挂钩能实现展开至如图乙所示位置。

请根据描述和改进要求完成以下任务：

（1）画出改进后的构件2的设计草图，必要时可用文字说明（设计草图完成后请用黑色水笔描黑）。

（2）加工构件2时，不需要用到的工具是（ ）

命题：俞然登

审题：庄亚华 王军法 周卓娇  胡琦琪 王相军

通用技术参考答案：

一、       选择题：（本大题共 15小题，每小题3分，共45分。在每小题给出的四个选项中，只有一个符合题目要求）

二、非选择题（本大题共1小题，共5分。）

16. （1）略

（2）C
