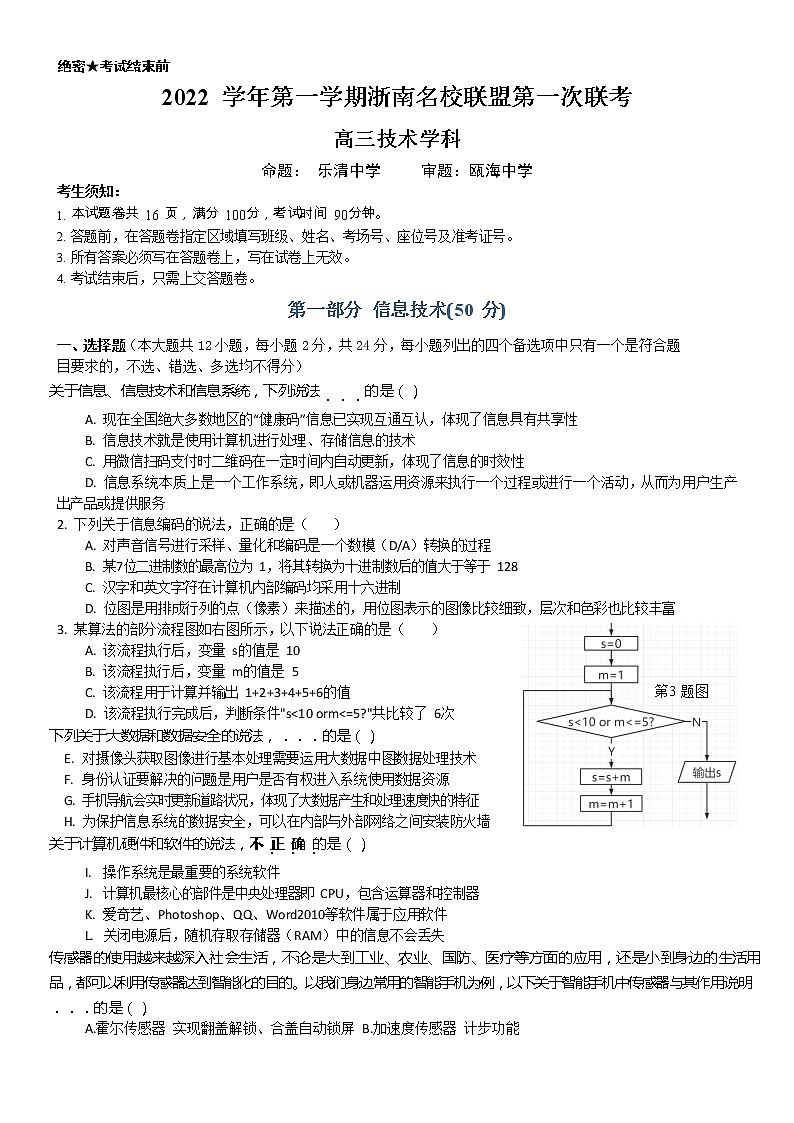

浙江省浙南名校联盟2022-2023学年高三技术上学期第一次联考试题（Word版附答案）

这是一份浙江省浙南名校联盟2022-2023学年高三技术上学期第一次联考试题（Word版附答案），共22页。试卷主要包含了选择题等内容，欢迎下载使用。

高三技术学科
命题： 乐清中学审题：瓯海中学
考生须知：
本试题卷共 16 页，满分 100分，考试时间 90分钟。
答题前，在答题卷指定区域填写班级、姓名、考场号、座位号及准考证号。
所有答案必须写在答题卷上，写在试卷上无效。
考试结束后，只需上交答题卷。
第一部分 信息技术(50 分)
一、选择题（本大题共 12 小题，每小题 2 分，共 24 分，每小题列出的四个备选项中只有一个是符合题目要求的，不选、错选、多选均不得分）
关于信息、信息技术和信息系统，下列说法不．正．确．的是（）
现在全国绝大多数地区的“健康码”信息已实现互通互认，体现了信息具有共享性
信息技术就是使用计算机进行处理、存储信息的技术
用微信扫码支付时二维码在一定时间内自动更新，体现了信息的时效性
信息系统本质上是一个工作系统，即人或机器运用资源来执行一个过程或进行一个活动，从而为用户生产出产品或提供服务
下列关于信息编码的说法，正确的是（）
对声音信号进行采样、量化和编码是一个数模（D/A）转换的过程
某 7位二进制数的最高位为 1，将其转换为十进制数后的值大于等于 128
汉字和英文字符在计算机内部编码均采用十六进制
位图是用排成行列的点（像素）来描述的，用位图表示的图像比较细致，层次和色彩也比较丰富
第 3 题图
某算法的部分流程图如右图所示，以下说法正确的是（）
该流程执行后，变量 s的值是 10
该流程执行后，变量 m的值是 5
该流程用于计算并输出 1+2+3+4+5+6的值
该流程执行完成后，判断条件"s<10 rm<=5?"共比较了 6次
下列关于大数据和数据安全的说法，不．正．确．的是（）
对摄像头获取图像进行基本处理需要运用大数据中图数据处理技术
身份认证要解决的问题是用户是否有权进入系统使用数据资源
手机导航会实时更新道路状况，体现了大数据产生和处理速度快的特征
为保护信息系统的数据安全，可以在内部与外部网络之间安装防火墙
关于计算机硬件和软件的说法，不．正．确．的是（）
操作系统是最重要的系统软件
计算机最核心的部件是中央处理器即 CPU，包含运算器和控制器
爱奇艺、Phtshp、QQ、Wrd2010等软件属于应用软件
关闭电源后，随机存取存储器（RAM）中的信息不会丢失
传感器的使用越来越深入社会生活，不论是大到工业、农业、国防、医疗等方面的应用，还是小到身边的生活用品，都可以利用传感器达到智能化的目的。以我们身边常用的智能手机为例，以下关于智能手机中传感器与其作用说明不．正．确．的是（）
A.霍尔传感器 实现翻盖解锁、合盖自动锁屏 B.加速度传感器 计步功能
C.距离传感器 横竖屏切换D.光线传感器 自动调节屏幕背光亮度
下列Pythn表达式中，值为4的是（）
A. abs(int(-2.3**2))B.len(str(1)+"3")C.(8//3%4)**2D.int(3.63 *10+0.5)//10*1.0
小王走楼梯，每次走 1个台阶或 2个台阶，问小王走n个台阶时，有多少种不同的走法？现编写代码如下：
def upstairs(n):
if n == 0 r n == 1: return 1
else:
return upstairs(n-1) + upstairs(n-2)
n = int(input('请输入楼梯有几个台阶:')) way = upstairs(n)
print(way)
当输入的楼梯有10个台阶时，请问有多少种走楼梯的方法（）
A.88B.89C.90D.91
一个栈的输入序列为"12345"，输出的第一个元素为"4"，则输出的第3个元素不．可．能．的是（）
A.1B.2C.3D.5 10.有如下 Pythn程序段：
k=3
sum,j,c=0,0,0 flag=False fr ch ins:
if "0"<=ch<="9":
c=c*10+int(ch) j+=1
elif "a"<=ch<="z": flag=True
else:
if j==k and flag: sum+=c
flag=False j=0;c=0
第 11 题图
字符串s为"ab018/20c2/d101/e"时，执行该程序段后，sum的值为（）
A.18B.101C.119D.321
如果将数学表达式中的运算数和运算符视同为二叉树的每个节点，那么我们可以构造出各种表达式二叉树，如图所示的是一棵表达式二叉树。
如果对该二叉树进行中序遍历，并加上括号后，就可以得到中缀表达式：
（9-4/2）*5+3。如果对该二叉树实行前序遍历，则可以得到的表达式为（）
A.+*-9/4253B.+*-/42953C.942/-*53+D.942/-5*3+

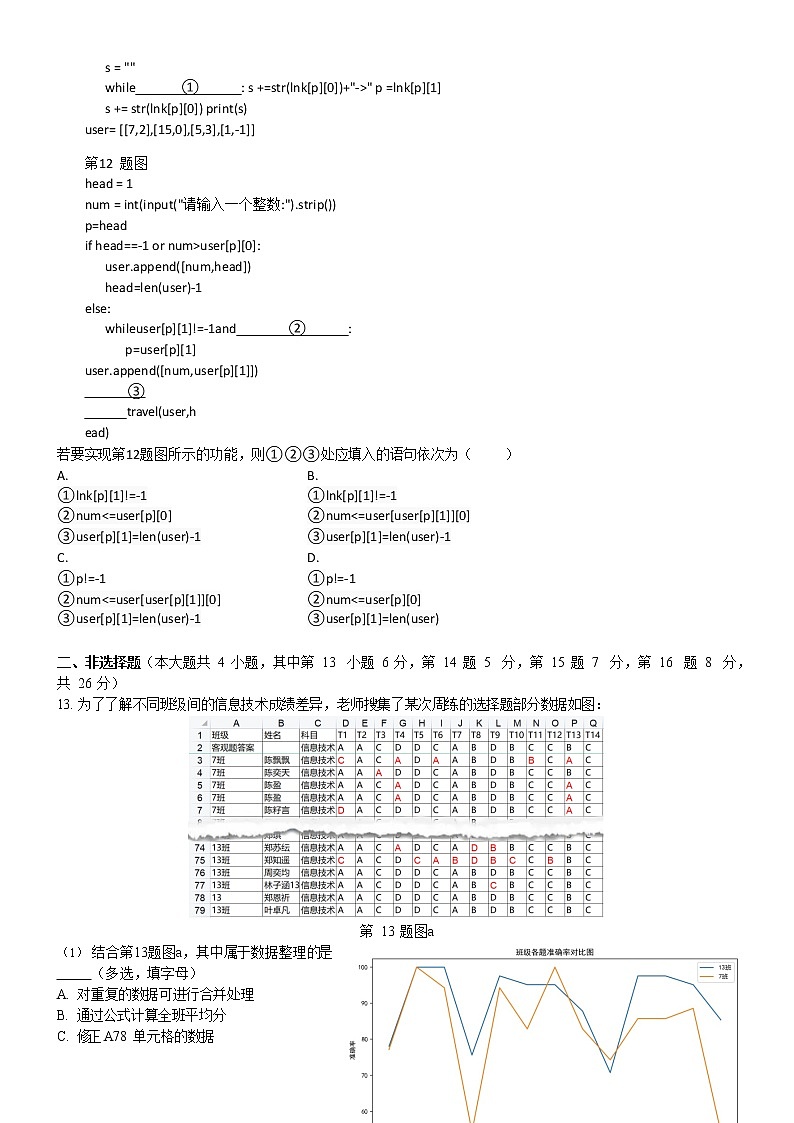

执行以下代码，程序运行将会如图所示： deftravel(lnk,head):
p=head
s = ""
while①: s +=str(lnk[p][0])+"->" p =lnk[p][1]
s += str(lnk[p][0]) print(s)
user= [[7,2],[15,0],[5,3],[1,-1]]
第12 题图
head = 1
num = int(input("请输入一个整数:").strip()) p=head
if head==-1 r num>user[p][0]: user.append([num,head]) head=len(user)-1
else:
whileuser[p][1]!=-1and②: p=user[p][1]
user.append([num,user[p][1]])
③travel(user,head)
若要实现第12题图所示的功能，则①②③处应填入的语句依次为（）
二、非选择题（本大题共 4 小题，其中第 13 小题 6 分，第 14 题 5 分，第 15 题 7 分，第 16 题 8 分，
共 26 分）
为了了解不同班级间的信息技术成绩差异，老师搜集了某次周练的选择题部分数据如图：
第 13 题图a
结合第13题图a，其中属于数据整理的是（多选，填字母）
对重复的数据可进行合并处理
通过公式计算全班平均分
修正 A78 单元格的数据
若有缺失的数据，可采用随意数据来填充
利用 Pythn程序绘制如右图所示的图表，请在划线处补充代码：
imprt pandas as pd
imprt matpltlib.pyplt as plt
plt.rcParams['fnt.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicde_minus'] = False
df=pd.read_excel("答题数据表.xlsx") ans=df.values[0]
df=df.drp(0) #删除df中第0 行数据
fr recrd in df.values: #遍历df中每一行的的记录
fr j inrange(3,len(recrd)): if①:
recrd[j]=100 else:
recrd[j]=0
# 调整对应区域的数据格式
fr cl in df.clumns[3:]:
df[cl]=df[cl].astype(str).astype(int) df1=df.grupby("班级")
A.
①lnk[p][1]!=-1
②num<=user[p][0]
③user[p][1]=len(user)-1
B.
①lnk[p][1]!=-1
②num<=user[user[p][1]][0]
③user[p][1]=len(user)-1
C.
①p!=-1
②num<=user[user[p][1]][0]
③user[p][1]=len(user)-1
D.
①p!=-1
②num<=user[p][0]
③user[p][1]=len(user)
data_avg=②plt.figure(figsize=(10,5))
list1=[] #13 班数据
fr i in range(len(recrd)-4):
#获取每个班级的各小题平均得分率
list1.append(data_avg.at['13 班','T'+str(i+1)]) list2=[] #7 班数据
fr i in range(len(recrd)-4):
list2.append(data_avg.at['7 班 ','T'+str(i+1)]) plt.plt(range(1,len(recrd)-3),list1,label="13 班") plt.plt(range(1,len(recrd)-3),list2,label="7 班 ") plt.title("班级各题准确率对比图")
plt.xlabel("题目编号") plt.ylabel("准确率")
③ plt.shw()
#显示图例
龙龙家养了很多植物，学习了信息系统知识后，想做一个给植物自动浇水的信息系统。系统可以根据土壤的湿度情况，对植物适当浇水；不在家时还可以通过浏览器来查看植物土壤湿度，也可以远程控制系统给植物额外加水。信息系统的架构如图 a所示：
第 14 题图 a
此系统使用 micr:bit 获取土壤传感器的模拟数据，并将数据通过 WiFi 传输到服务器，保存在数据库文件"data.db"中，数据表如图 b 所示。服务器通过浏览器显示最新检测到的十次土壤湿度数据、当前水泵的状态及相关信息,如图 c。服务器根据最近一次的土壤湿度数据控制开发板来决定是否执行对应水泵的供水。
完成此系统功能的部分功能代码如下：
imprt sqlite3,datetime
frm flask imprt Flask,render_template,request DATABASE = 'data.db'
app = Flask(name) #humidity 土壤湿度数据@app.rute("/")
def nline():
db = sqlite3.cnnect(DATABASE) cur = db.cursr()
cur.execute("SELECT * FROM humidity") humidity_data = cur.fetchall()
return render_template('views.html',humidities=humidity_data) #添加数据库记录：添加土壤湿度值到humidity表中。@app.rute("①",methds=['GET'])
def add_data():
sensr_id = int(('id')) value =②updatetime = () #格式化时间年-月-日时:分
updatetime = updatetime.strftime('%Y-%m-%d %H:%M') tbe_watering=False
if value>650:
tbe_watering=True
db = sqlite3.cnnect(DATABASE) cur = db.cursr()
cur.execute("INSERT INTO humidity(sensr_id,value,add_time,tbe_watering) VALUES(?,?,?,?)",(sensr_id,value, updatetime,tbe_watering))
db.cmmit()
returnf'数据提交成功,土壤传感器id:{sensr_id},val:{value}'#数据提交成功
if name== "main": app.run(hst="",prt=5000,debug=True)
该信息系统采用的架构为(选填字母：A.B/S架构/ B.C/S架构)。
显示最近十次土壤湿度数据页面对应的视图函数名为；数据存储在数据库文件中的
数据表中。
请在划线处填入合适的代码，完成程序。
插补查找算法又称为插值查找，它是二分查找算法的改进版。插补查找是按照数据的分布，利用公式预测键值所在的位置，快速缩小键值所在序列的范围，慢慢逼近，直到查找到数据为止。它类似于平常查字典的方法。例如，我们在翻字典查一个发音以字母 B开头的文字时，不会使用二分查找法找字典的中间部分，因为根据字典的顺序可知，发音以 B开头的文字应该在字典较前的部分，所以可以从字典前部的某处开始查找。插补查找算法的所谓中间位置键值索引计算方式：
middle=lw+(target-data[lw])/(data[high]-data[lw])*(high-lw)
参数说明：
data: 数据列表middle:当前需要比对的数据索引lw:最左侧数据的索引high:最右侧数据的索引target：查找的目标数据
现有 150 位学生(编号从 1 到 150)参加军训拉练，从中随机选取 9 位同学作为旗手如：[[12,'薛丁'],[45,'李强'],[56,'徐梓'],[66,'鲍杰'],[77,'黄怡'],[80,'余澍'],[97,'金维'],[101,'方茹'],[120,'陈昀']]，现在某位家长想知道方茹同学是否被选到，如果选到又是第几个旗手，为了解决这个问题，可以使用插补查找算法来解决问题。例如：查找方茹， 需要输入 101 进行查找，具体如下图所示：
在题目所示案例中，若使用插补查找算法查找45，则该过程中访问到的数据依次为。
实现上述功能的Pythn程序如下，请在划线处填入合适的代码。
defsearch(data,num):#定义查找函数，参数是原数列data和键值num lw=0#定义变量用来表示低位
high=len(data)-1#定义变量用来表示高位print("正在查找")#提示
while lw<=high and num!=-1: left=data[lw][0]
第 14 题图 b
第 14 题图 c
mid=lw+(num-left)*(high-lw)①
#请将表达式补充完整
print(f"正在查看第{mid+1}个旗手[{data[mid]}]") if numhigh=mid-1
elifnum>data[mid][0]: lw=mid+1
else:
② return-1
num=0#定义变量，用来输入键值
students=[[12,'薛丁'],[45,'李强'],[56,'徐梓'],[66,'鲍杰'],[77,'黄怡'],
[80,'余澍'],[97,'金维'],[101,'方茹'],[120,'陈昀']]#定义旗手列表
print("旗手如下：")
fr i in range(len(students)):
print(f'(编号:{students[i][0]})[{students[i][1]}]',end=' ') #输出数列print('')
number=0#定义变量用来存储查找结果
num=int(input("请输入需要查找的学生编号："))#输入查找键值
③
if number==-1:#判断查找结果是否是-1 print(f'没有找到编号为[{num}]的学生')
else:
print(f'{students[number][1]}同学是第{number+1}个旗手')
现有一个 m*n的迷宫矩阵maze(如图 a)，矩阵中有空格子(用 1表示,可通行)和墙(用 0表示，不可通行)，在迷宫中通行的每一步移动操作，你可以往 上，下，左 或者 右方向 移动一个格子(不能进入墙所在的格子)。
你的目标是找到离 entry(入口)最近的出口，并规划入口到出口的行走路径。(出口的含义是 maze 边界上的空格子。entry 格子不算出口)。如果不存在这样的路径，请你返回-1；如果有，则展示 entry 到出口的行走路径。
程序在正常执行后，运行结果如图 b 所示：
●寻找最近出口位置的思路与算法： 预设：0墙1空格子2已探索
在广度优先搜索的过程中，我们在队列中保存[cx, cy, d]三元素列表，其中(cx,cy)为当前的行列坐标，d 为当前坐标相对入口的距离(即需要移动的步数)。
当我们遍历至(cx,cy)时，我们枚举它上下左右的相邻坐标(nx,ny)。此时可能有三种情况：
①(nx,ny)不属于迷宫坐标或为墙，此时无需进行任何操作；
②(nx,ny)为迷宫的出口（在迷宫边界且不为墙），此时应返回 nx,ny,d+1，即该出口的坐标以及相对入口的距离作为答案。
③(nx,ny)为空格子且不为出口，此时应将新坐标设置为已探索，并将其对应的三元素列表 [nx,ny,d+1]加入队列。最终，如果不存在到达出口的路径，我们返回-1 作为答案。
1、若迷宫数据为maze=[[0,0,0,0,0],[1,1,1,1,0],[0,1,0,1,1],[0,1,1,1,0],[0,0,0,0,0]],则最少移动步数为。
2、请将以下的程序代码，补充完整。imprt queue
BLOCKED,OPENED,PASSED=0,1,2
def valid(maze,ps):
if (0<=ps[0]else:
return False
def findExit(maze,entry): dx = [-1, 1, 0,0]
dy = [0, 0, -1,1]
q=queue.Queue(maxsize=100)#建立队列
q.put([entry[0], entry[1], 0])#将入口加入队列并标记maze[entry[0]][entry[1]] = PASSED
while q.qsize()>0:
cx, cy, d = q.get()#弹出队列中队首数据fr k inrange(4):
② ifvalid(maze,(nx,ny)):
if nx == 0 r nx== m - 1 r ny== 0 r ny == n - 1: returnnx,ny,d+1
③q.put([nx, ny, d +1])
return -1,-1,-1
maze=[[0,0,0,0,0,0,0,0,1,0],
[1,1,1,0,1,1,1,0,1,0],
[0,1,1,0,1,1,1,0,1,1],
[0,1,1,1,1,0,0,1,1,0],
[0,1,0,0,0,1,1,1,1,0],
[0,1,1,1,0,1,1,1,1,0],
[0,1,0,1,1,1,0,1,1,0],
[0,1,0,0,0,1,0,0,0,0],
[0,0,1,1,1,1,1,1,1,1],
[0,0,0,1,0,0,0,0,0,0]]
m, n = len(maze), len(maze[0]) #迷宫的行数，列数entry=[1,0] #预设的迷宫入口exit_ps_x,exit_ps_y,steps=findExit(maze,entry)
if steps==-1:
print(f"从入口{entry}进入迷宫后，无法找到出口") else:
exit_ps=[exit_ps_x,exit_ps_y]
print('入口:',entry,' 最近出口位置:',exit_ps,' 最少移动步数:',steps) #绘制路径代码略
第二部分通用技术（共50分）
一.选择题(本大题共 13 小题，每小题 2 分，共 26 分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)
如图所示为某大型手推式洗地机，适合商超、医院、地下车库、车间等场所使用，清洗快速，洗地加吸干二合一，即洗即干。下列关于该洗地机的评价中，不．正．确．的是（）
扶手高度可调，主要是考虑了人的静态尺寸
工作噪音较小，考虑了人的心理需求
适合商超、医院、地下车库、车间等场所的保洁人员使用，主要考虑了人的因素D.清洗快速，即洗即干功能的设计，主要考虑了“物”的因素
第1 题图第2题图
如图所示的一款消防过滤式自救呼吸器，可提供不少于30分钟的防护时间，安全舒适，隔热阻燃。下列关于该呼吸器的说法中，不．合．理．的是（）
防毒碳和过滤材料的成功研发使该呼吸器的设计得以实现
过滤元件含干燥剂、隔网、触媒、滤烟层等，多层防护使其能应对多种火灾场景，体现技术的复杂性
加大视野窗，逃生时可以清晰看到周边环境，符合设计的实用原则D.能有效过滤有害气体、烟尘，实现了人机关系的健康目标
小明家的厨房因为装修，需要购买橱柜内层板，下列板材最合适的是（）
通用技术实践课上，小明用 5mm 厚的钢板制作了如图所示的金属挂钩，请根据图示完成第 4-5 题：
第 4-5 题图
如图所示的图样中，存在的错误和漏标共有（）
A. 3处B. 4处C. 5处D. 6处
加工挂钩时，小明采用的加工工艺及其工具选择，正确的是（）
A.冲眼：样冲和橡胶锤 B.钻孔：丝锥和平口钳 C.锯割：钢丝锯和台虎钳D.锉削：组锉和台虎钳
如图所示是一款机械夹持装置，在力F的作用下推杆通过连杆1和连杆3带动压块运动，将工件夹紧。工件夹紧时，下列对各构件主要受力形式的分析中正确的（）
推杆和限位箍铰连接
连杆 1受压、连杆 2受压、连杆 3受弯曲
连杆 1受拉、连杆 2受拉、连杆 3受压
连杆 1受压、连杆 2受拉、连杆 3受弯曲
如图所示是某商品的销售流程图，下列关于该流程的说法中，不．恰．当．的是（）
生成发货单与复核发票属于并行环节
通过对销售流程的深入研究和实践，该流程可以进一步优化C.为节约成本，提高工作效率，可以将两个审核环节合并
D.该销售流程必须先开发票后发货
第 16 题图 a
第 16 题图 b
A.实木板：完整木材制成的板材，具有原木的 纹理、清香，各向异性，吸湿膨胀，解吸收缩， 易变形开裂，价格较贵
B.刨花板：木材碎料为主要原料，添加胶水压制而成的薄型板材，便宜但强度差
C.细木工板：是由两片单板中间粘压拼接木板而成，表面平整，加工方便，怕潮湿
D.三聚氰胺板：不同颜色或纹理的纸用胶粘剂铺装在刨花板、纤维板等表面，经热压而成的装饰板，表面平滑，硬度大，易维护清理
第 6 题图
第 8-9 题图
如图所示是“110”联动服务城市配电故障信息管理系统，系统可以受理客户投诉信息，对用户投诉内容进行登录和数字化录音，利用网络进行报修事务的流转处理，分局工作站进一步确认故障性质，故障处理数据最终汇总到数据仓库，以便统计及分析故障信息。目的是发现故障产生的原因及影响因素，预测故障的产生、探索各种对策方案、选定安全管理控制方案并控制对策的执
行，把故障处理转移到故障预防上来。请根据示意图及描述完成第 8-9 题。
下列关于该“110”联动服务城市配电故障信息管理系统的说法中，不．正．确．的是 （ ）
第 7 题图
分局工作站通过检索数据仓库故障的关键词可以快速确定故障性质，体现了系统的相关性
故障处理系统的作用是受理客户投诉，体现了系统的目的性
该系统在不同城市均可正常使用，体现了系统的环境适应性
统计及分析故障信息，发现故障产生的原因及影响因素，预测故障的产生，不能体现系统分析的科学性原则
数据处理发布子系统通过其中央处理器能够将故障数据，气象数据进行分析，统计故障设备、故障原因、故障维修、动作类型等，最终发布在数据发布系统，下列关于数据处理发布子系统的分析中，不．正．确．的是（）
A.输入量是故障数据，气象数据B.控制器是中央处理器
C.控制方式属于闭环控制 D.被控对象是数据发布系统
下列电子元器件的名称及描述不．正．确．的是（）
A.大功率三极管，外壳为集电极B.气敏传感器，可应用于酒驾检查设备
C.发光二极管，工作电流一般在3-20μA之间D.电解电容，其额定直流工作电压为50V
小明搭建了如图所示的光控电路，用指针式多用电表的合适挡位做了相应的测试，来判断元器件的质量好坏及其工作状态。下列分析中，不．正．确．的是（）
第 11题图
A.光敏二极管一般反接使用，其反向电流的强弱和光照强度有关B.光线很亮时，三极管 V1 和 V2 均处于饱和状态
测量发光二极管的工作电压时，黑表笔接 V2的集电极
断开开关 K，黑表笔搭N点，红表笔搭M点，光线变化时指针摆动，表明光敏二极管正常
如图所示是一款双向水位报警器原理图，当水位过高或者过低时均能发出报警声，且伴有相应指示灯提示，若水位过低，还会启动水泵开始抽水。当水位适中时，则电路不报警不抽水。下列分析中，正确的是（ ）
第 12 题图
电路中VD1、VD2、R4构成了与门电路
当水位下降到A以下时，发光二极管 LED1和 LED2均被点亮
当水位升高到C点时，V1处于饱和状态
在测试中发现，当水位低于下限值时能报警，但高于上限值时，指示灯点亮但却无报警声，可能是 VD1虚焊
如图所示为小明设计的室内温度LED指示电路，当室内温度高于设定温度时，发光二极管V2发光；当室内温度高于室外温度时，发光二极管V1发光。Rt1和Rt2为同型号热敏电阻，IC1、IC2为电压比较器,V+>V-时输出高电平,V+第 13 题图
Rt1检测室外温度，Rt2检测室内温度
若要使室内温度更高时V2才发光，可以调大Rp3C.V1、V2不可能同时发光
D.Rt1为正系数热敏电阻
二．非选择题（本大题共 4 小题，第 14 小题 6 分，第 15 小题 9 分，第 16 小题 3 分，第 17 小题 6
分，共24分。各小题中的“”处填写合适选项的字母编号）
如图所示是高安全性专用的防尾随门禁控制系统，结合指纹识别的开发技术，应用于监狱门禁管理、银行门禁管理。防尾随门禁又叫 AB门门禁系统。工作原理是，人员进入A门后，B门必关，开B门，A门必关。请根据示意图和描述，完成以下任务：
当工作人员按下A门的出门按钮并指纹识别后，系统的被控对象是（A．A门；B．B 门；C．A门和B门）；
该系统的控制方式属于（A．开环控制；B．闭环控制）；
关于该门禁控制系统设计的描述不．正． 确．的是（A．门禁控制系统的设计应符合《安全防范工程程序与要求》GA/T 74-94的文件要求，遵循了技术规范原则； B．警情发生时，按下紧急关门按钮。可实现两道门同时强制封闭，门内门外均不能开
启，同时向有关人员报警，遵循了安全原则； C．门禁控制系统设计中涉及的他人专利技术获得了授权，遵循了道德原则；D．系统支持非接触 IC 卡识别，指纹识别，虹膜识别， 掌形识别等，遵循了实用原则）；
下列不属于该控制系统的干扰因素的是（A.指纹机识别模块表面磨损；B.输入非使用场所工作人员的指纹；C.控制箱输出信号异常）；
在门禁控制系统安装完成后，开展非法入侵者闯入应急演练，查看门禁系统能否正常工作，该试验方法属于（A．优选试验法；B．强化试验法；C．模拟试验法； D．虚拟试验法）；
第 14 题图
紧急开门和紧急关门按钮，安装位置合理的是（A．开门按钮在门外，关门按钮在门里；B．开门按钮在门里，关门按钮在门外；C．开门和关门按钮均安装在安保室或营业室）。
小明家是蜜蜂养殖户，采回来的蜂蜜需要进行压榨，小明注意到家里的压榨机使用时只能手动操作，通过旋转手柄使丝杠上下运动实现压榨，为了减轻父母的工作负担，小明想利用通用技术课学到的知识，在原有压榨机的基础上设计成电动控制，小明找到一台闲置的电动机和不锈钢工作台， 压榨机刚好可以放在工作台的正下方，请你帮助小明设计连接部分，以实现电动控制，具体要求如下：
工作台可以适当加工，以便安装电动机，能实现竖直方向 0-300mm的压榨范围；
横杆中间圆孔为光孔，丝杠螺母可拆卸，不能对原压榨机进行其它加工； C．连接在手柄两端，使受力均匀，确保压榨机稳定工作；
D．采用电机驱动，需说明或展示安装方式； E．整个装置结构简单，其有一定的强度和稳定性； F．材料自选。
请你完成以下任务：
原压榨机结构中，丝杠螺母恰好卡在横杆槽中间，其作用是（A．限制丝杠运动范围；B．相当于横杆的螺纹孔；C．丝杠螺母可拆卸，可有可无）；
设计装置时，需要依据相关尺寸数据计算连接部分的活动范围和尺寸，体现了系统分析的
（A．科学性原则；B．整体性原则；C．综合性原则）；
设计过程中，明确了设计要求后，小明接下来要做的是（A．设计分析；B．绘制整体结构草图；C．收集信息）；
画出该连接部分的设计草图（电机可用方框表示，必要时可用文字说明）；
在设计草图上标注主要尺寸。
请补全三视图中所缺的 3条图线(超过 3条图线倒扣分)。
为解决房间内的湿度过高的问题，小明设计了如图 a所示的湿度控制电路，当房间内的湿度超过
60%，且除湿机的水箱内水未满时，启动除湿机开始除湿，以维持房间内让人舒适的空气湿度范围
（40%~60%）。IC1、IC2 是比较器，V+>V-时，输出高电平，V+第 17 题图a
虚线框1中只用一个逻辑门实现电路功能，应选择（A.与门；B.或门；C.与非门；D.
或非门)；
若想将房间内的湿度控制范围调整至40%~55%，合理的是；
调大 Rp3，调小 Rp2，Rp1加上 Rp2的总值保持不变
仅调小 Rp2
调大Rp1，调小Rp2，Rp1加上 Rp2的总值保持不变
仅调大 Rp1
小明对电路进行调试时发现，除湿机在房间湿度未达到下限时就停止工作，检查发现是因为水箱在湿度未调节到位时就满了。针对这一问题，小明利用漂浮磁铁设计了水箱水位控制电路，水位到达上限时开启马达排水。低于下限时停止排水。请根据 555的引脚功能在虚线框 2内完成连线， 以实现上述功能；
VT
VD
使用一段时间后，三极管 V1损坏，小明用手头上仅有的 PNP型的三极管进行替换，请帮助小明完成下图中部分实物的连线，以实现原有的功能。
虚线框 3
