河北省邢台市威县第三中学2022-2023学年九年级上学期第一次月考物理试卷(含答案)

这是一份河北省邢台市威县第三中学2022-2023学年九年级上学期第一次月考物理试卷(含答案)，共31页。试卷主要包含了选择题，填空题，实验与探究题，计算应用题等内容，欢迎下载使用。
2022-2023学年河北省邢台市威县三中九年级（上）第一次月考物理试卷
一、选择题。（本大题共20个小题，共43分。其中1～17小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；18～20小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题2分，选对但不全的给2分，有错选或不选的不给分）
1．（2分）下列现象可以说明分子运动的是（　　）
A．水从高处流向低处
B．打开香水瓶盖可以闻到香味
C．公路上大雾弥漫
D．热水杯中冒出的“热气”上升
2．（2分）清晨荷叶上的两颗露珠相互接近后，能自动结合为一滴较大的水珠，这一事实说明（　　）
A．物质是由大量分子组成的
B．分子是运动的
C．分子间存在引力
D．分子间存在斥力
3．（2分）关于物体的内能，下列说法正确的是（　　）
A．静止的物体没有内能
B．南极的冰山没有内能
C．一切物体都有内能
D．温度高的物体一定比温度低的物体内能多
4．（2分）下列现象中，改变物体内能的方式跟其他几个不同的是（　　）
A．把袋装牛奶放在热水中加热
B．用锯条锯木头，锯条温度升高
C．用手反复弯折铁丝，铁丝弯折处会发热
D．搓手时，手感到热

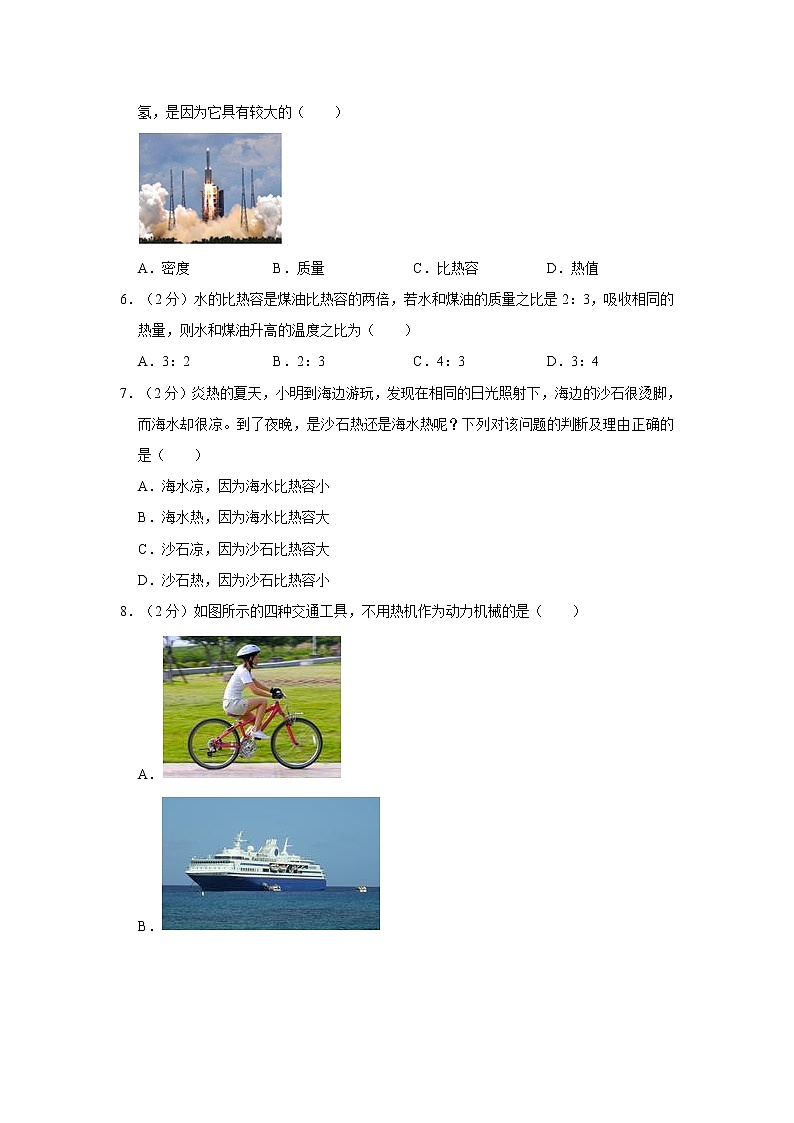

5．（2分）2021年10月16日0时23分，搭载神舟十三号载人飞船的长征二号F遥十三运载火箭，在酒泉卫星发射中心准时成功发射升空，如图所示。火箭选用的燃料是液态氢，是因为它具有较大的（　　）

A．密度 B．质量 C．比热容 D．热值
6．（2分）水的比热容是煤油比热容的两倍，若水和煤油的质量之比是2：3，吸收相同的热量，则水和煤油升高的温度之比为（　　）
A．3：2 B．2：3 C．4：3 D．3：4
7．（2分）炎热的夏天，小明到海边游玩，发现在相同的日光照射下，海边的沙石很烫脚，而海水却很凉。到了夜晚，是沙石热还是海水热呢？下列对该问题的判断及理由正确的是（　　）
A．海水凉，因为海水比热容小
B．海水热，因为海水比热容大
C．沙石凉，因为沙石比热容大
D．沙石热，因为沙石比热容小
8．（2分）如图所示的四种交通工具，不用热机作为动力机械的是（　　）
A．
B．
C．
D．
9．（2分）如图所示是四冲程汽油机某个冲程的剖面图，下列关于其四个冲程的描述正确的是（　　）

A．吸气冲程中，只有空气进入汽缸
B．压缩冲程中，汽缸内物体的内能不变
C．做功冲程中，燃料释放的能量只有一小部分转化为机械能
D．排气冲程中，废气带走了极少部分燃料释放的能量
10．（2分）为了缓解能源紧缺问题，提高热机的效率变得越来越重要。下列有关热机效率的说法正确的是（　　）
A．尽量减少热机内部各部件间的摩擦可提高热机效率
B．使用的燃料热值越高，热机的效率越高
C．目前有些新型燃料汽车实现了“零排放”，它们的热机效率可达到100%
D．柴油机的效率一般低于汽油机的效率
11．（2分）物理中的“吸引”包含很多物理原理，下列“吸引”现象的原理与其他三个不同的是（　　）
A．摩擦后的气球吸引头发
B．两个铅柱紧压在一起后，没有被重物拉开
C．电视屏幕易吸引灰尘
D．丝绸摩擦过的玻璃棒能“粘”纸屑
12．（2分）下列有关电流的表述，正确的是（　　）
A．只有正电荷定向移动才能形成电流
B．只有负电荷定向移动才能形成电流
C．电荷移动的方向即为电流的方向
D．金属中的电流是自由电子定向移动形成的
13．（2分）如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮。由此可以判断（　　）

A．灯L1开路 B．灯L1短路 C．灯L2开路 D．灯L2短路
14．（2分）小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（　　）
A．小灯泡底座接触不良 B．开关接触不良
C．开关短路 D．小灯泡短路
15．（2分）为加强疫情防控、保护师生安全，经开区要求学校在校门口设立红外人脸识别测温系统。若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。则电路设计符合要求的是（　　）
A． B．
C． D．
16．（2分）为方便市民文明出行，小明设计了十字路口人行横道红、绿交通信号灯工作电路模拟图，以下设计符合要求的是（　　）
A． B．
C． D．
17．（2分）如图所示电路，下列说法错误的是（　　）


A．闭合S2，断开S1，S3，灯L1，L2串联
B．闭合S1，S3，断开S2，灯L1，L2并联
C．闭合S2，S3，断开S1，只有灯L1亮
D．闭合S1，S2，断开S3，只有灯L1亮
（多选）18．（3分）小英用高压锅在天然气灶上帮妈妈煲鸡汤的过程中，涉及到生活中的物理问题，下列判断不正确的是（　　）
A．天然气燃烧不充分，热值变小
B．鸡汤香气四溢，是分子在不停地做无规则运动
C．限压阀不断被顶起，说明分子间有斥力
D．鸡汤沸腾过程中吸收热量，温度不变，内能不变
（多选）19．（3分）将用丝绸摩擦过的玻璃棒靠近泡沫小球，出现如图所示的情形，下列推断正确的是（　　）

A．泡沫小球可能带负电 B．泡沫小球可能不带电
C．泡沫小球一定带负电 D．泡沫小球可能带正电
（多选）20．（3分）对于如图所示的电路，下列说法正确的是（　　）

A．若S1断开，无论S2是否闭合，小灯泡L1、L2均不亮
B．闭合S1、S2后，电路将发生短路
C．闭合S1、S2后，两灯泡并联
D．闭合S1、S2后，若小灯泡L1灯丝烧断，则L2也不亮
二、填空题。（本大题共6个小题；每空2分，共26分）
21．（4分）2022年北京冬奥会期间，饺子、韭菜盒子、芝麻糖球等中国特色美食受到了国外运动员的喜爱。包饺子时，用力捏面皮，面皮会粘在一起，说明分子间存在 　 　；煮饺子时，可以闻到饺子扑鼻的香气，这是由于 　 　。
22．（4分）我们在实验室中通常用酒精灯给物质加热，酒精的热值是3.0×107J/kg，酒精灯里装有40g酒精，若完全燃烧掉一半，则放出的热量是 　 　J，剩余部分酒精的热值 　 　（选填“增大”“减小”或“不变”）。
23．（6分）大型载重汽车下坡时间较长时，为防止刹车片过热造成刹车失灵，要向刹车片和轮胎喷水降温。刹车片过热是通过 　 　的方式增加内能的，喷水降温是利用了水的 　 　较大的特性；载重汽车的一台单缸四冲程柴油机工作时，内能转化为机械能的是 　 　冲程。
24．（4分）如图是汽油机的能量流向图，根据图中给出的信息，该汽油机的效率为 　 　。若工作效率按此计算，当汽油完全燃烧放出的热量为6.9×107J时，汽车获得的机械能是 　 　J。

25．（4分）如图甲所示，验电器A带负电，验电器B不带电，当用带绝缘的金属棒把A、B连接的瞬间（如图乙所示），发生定向移动的电荷是 　 　，金属棒中电流的方向是 　 　（选填“A到B”或“B到A”）

26．（4分）如图1所示在充电过程中，手机电池相当于电路中的　 　（填电路元件），如图2所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个　 　（填电路元件）接在电路中。

三、实验与探究题。（本题共2个小题；第27题10分，第28题10分，共20分）
27．（10分）小王学习了燃料的热值之后；想自己设计一个实验来探究煤油和菜籽油的热值大小。他组装了如图所示的装置进行实验，记录结果见下表：
燃料
加热前的水温/℃
燃料燃尽后的水温/℃
煤油
25
44
菜籽油
25
34
（1）为了保证实验结论的可靠，小王同学选择了两套相同的装置，在实验中还应控制煤油和菜籽油的质量相同及两杯水的 　 　相同。
（2）实验中通过比较 　 　来比较煤油和菜籽油燃烧放出的热量大小。
（3）分析表格中记录的数据，你认为煤油和菜籽油中，热值较大的是 　 　。
（4）小王想通过这些数据及水的比热容计算出煤油和菜籽油的热值，他的计算结果 　 　（选填“没有误差”“偏小”或“偏大”），因为 　 　（写出一条即可）。

28．（10分）小强在学习了串、并联电路的知识后，进行了连接电路的实验。

（1）请根据如图所示实物电路，在虚线框内画出电路图。
（2）小强在连接电路时将最后一根导线连接完后，两只小灯泡立即发光，出现这种现象的原因是 　 　。
（3）解决问题后，小强闭合开关S，灯泡L1、L2都不亮。他用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，只有灯L2亮；接触E、F两点时，两灯也不亮。对此，下列判断中正确的是 　 　（填字母）。
A.灯L1短路
B.灯L1开路
C.灯L2开路
D.开关S开路
（4）同桌小明认为只需在CE之间加一根导线，就能成为两灯泡并联的电路，他的这种说法 　 　（选填“正确”或“错误”），若按照这种方法连接，会造成 　 　。
四、计算应用题。（本大题共2个小题：第29题5分，第30题6分，共11分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
29．（5分）将质量为100g的铅块加热到98℃，然后投入温度为12℃、质量为80g的煤油中，测出混合后煤油的最高温度为18℃，不计热损失。求：【c铅＝0.13×103J/（kg•℃）】
（1）铅块放出的热量。
（2）煤油的比热容。（结果用科学记数法表示，保留到小数点后两位）
30．（6分）随着人们生活水平的不断提高，汽车已经走进我们的家庭，成为普通家庭的一部分。李明的爸爸驾驶一辆汽车在平直的公路上匀速行驶了23km，受到的阻力恒为3×103N，已知汽车牵引力做功的效率为30%。求汽车在这段路程中：（假设汽油完全燃烧，汽油的热值q＝4.6×107J/kg）
（1）牵引力做的功。
（2）消耗汽油的质量。

2022-2023学年河北省邢台市威县三中九年级（上）第一次月考物理试卷
参考答案与试题解析
一、选择题。（本大题共20个小题，共43分。其中1～17小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；18～20小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题2分，选对但不全的给2分，有错选或不选的不给分）
1．（2分）下列现象可以说明分子运动的是（　　）
A．水从高处流向低处
B．打开香水瓶盖可以闻到香味
C．公路上大雾弥漫
D．热水杯中冒出的“热气”上升
【分析】分子动理论包括：物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在着相互作用的引力和斥力。
【解答】解：A、水从高处流向低处是机械运动，不能用分子观点解释，故A不符合题意；
B、打开香水瓶盖可以闻到香味是因为香味中含有的分子是在不停地做无规则运动，向四周扩散，能用分子动理论观点解释，故C不符合题意；
C、大雾弥漫，不是分子的无规则运动，属于宏观物体的运动，是机械运动，故C符合题意；
D、热水杯中冒出的“热气”在上升是小水珠的机械运动，不属于分子的运动，故D不符合题意。
故选：B。
【点评】所有物体，它们的分子在永不停息地做无规则运动，分子运动是肉眼看不见的，要把它与机械运动区别开来。
2．（2分）清晨荷叶上的两颗露珠相互接近后，能自动结合为一滴较大的水珠，这一事实说明（　　）
A．物质是由大量分子组成的
B．分子是运动的
C．分子间存在引力
D．分子间存在斥力
【分析】分子间存在着相互作用的引力和斥力。
【解答】解：清晨荷叶上的两颗露珠相互接近后，能自动结合为一滴较大的水滴，是因为当分子相互靠近时分子间表现出相互作用的引力，将两滴露珠合成了一滴，故ABD错误，C正确。
故选：C。
【点评】分子间的作用力既有引力又有斥力，而在不同的距离上表现出不同的力是两力的合成的效果。
3．（2分）关于物体的内能，下列说法正确的是（　　）
A．静止的物体没有内能
B．南极的冰山没有内能
C．一切物体都有内能
D．温度高的物体一定比温度低的物体内能多
【分析】（1）物体在任何温度下、任何时刻都具有内能；
（2）内能是分子势能和分子动能的总和。其影响因素包括：①材料（分子种类）；②温度（分子动能）；③状态、体积（分子势能）；④质量（分子数量），与物体的运动情况无关。
【解答】解：ABC．一切物体都具有内能，静止的物体具有内能，南极的冰山也具有内能，故AB错误，C正确；
D．内能与物体的质量、温度、材料有关，温度高的物体不一定比温度低的物体内能多，故D错误。
故选：C。
【点评】此题主要考查了学生对内能的理解，及内能与温度之间的关系，是一道基础题。
4．（2分）下列现象中，改变物体内能的方式跟其他几个不同的是（　　）
A．把袋装牛奶放在热水中加热
B．用锯条锯木头，锯条温度升高
C．用手反复弯折铁丝，铁丝弯折处会发热
D．搓手时，手感到热
【分析】改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
【解答】解：A、把袋装牛奶放在热水中加热，是通过热传递方式来改变物体的内能；
B、用锯条锯木头，锯条温度升高，是通过做功方式来改变物体的内能；
C、用手反复弯折铁丝，铁丝弯折处会发热，是通过做功方式来改变物体的内能；
D、搓手时，手感到热，是通过做功方式来改变物体的内能；
由此可知，改变物体内能的方式跟其他几个不同的是A。
故选：A。
【点评】此题是考查对做功和热传递改变物体内能的辨别，难度不大。
5．（2分）2021年10月16日0时23分，搭载神舟十三号载人飞船的长征二号F遥十三运载火箭，在酒泉卫星发射中心准时成功发射升空，如图所示。火箭选用的燃料是液态氢，是因为它具有较大的（　　）

A．密度 B．质量 C．比热容 D．热值
【分析】燃料的热值是燃料的一种特性，在完全燃烧相同质量的燃料时，热值越大的燃料释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小。
【解答】解：火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢和其它燃料，液态氢可以释放出更多的热量。
故选：D。
【点评】本题考查学生对热值概念的理解，是一道基础题。
6．（2分）水的比热容是煤油比热容的两倍，若水和煤油的质量之比是2：3，吸收相同的热量，则水和煤油升高的温度之比为（　　）
A．3：2 B．2：3 C．4：3 D．3：4
【分析】已知水和煤油的比热容之比和质量之比，利用Q吸＝cmΔt的变形式可求出水和煤油吸收相同的热量时，水和煤油升高的温度之比。
【解答】解：由题知水和煤油的比热容之比为：，
水和煤油的质量之比为：，
水和煤油吸收相同的热量，则水和煤油升高的温度之比为：＝＝＝＝，故D正确。
故选：D。
【点评】本题考查了学生对比热容计算公式的应用，难度不大，代入数据时要注意不要颠倒。
7．（2分）炎热的夏天，小明到海边游玩，发现在相同的日光照射下，海边的沙石很烫脚，而海水却很凉。到了夜晚，是沙石热还是海水热呢？下列对该问题的判断及理由正确的是（　　）
A．海水凉，因为海水比热容小
B．海水热，因为海水比热容大
C．沙石凉，因为沙石比热容大
D．沙石热，因为沙石比热容小
【分析】对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多，据此分析。
【解答】解：
因为水的比热容比沙石的大，相同质量的水和沙石比较，吸收相同的热量（都在太阳照射下），水的吸热能力强，水的温度升高的少，海水是凉凉的，而沙石的吸热能力弱，温度升高的多，热得烫脚；到了夜晚，放出相同的热量，水的温度降低的少，海水是热的，而沙石是凉的，故B正确。
故选：B。
【点评】本题主要考查了学生对水的比热容大的特点及应用的了解和掌握，应用好“质量、吸收（放出）的热量相同时，比热容越大温度升高（降低）的越小”是本题的关键。
8．（2分）如图所示的四种交通工具，不用热机作为动力机械的是（　　）
A．
B．
C．
D．
【分析】热机原理：燃烧时化学能转化为内能，产生高温高压的燃气，推动活塞做功，将内能转化为机械能。
【解答】解：自行车是消耗人的生物质能，转化为自行车的机械能；
轮船、卡车、飞机工作时都要使用化石能源作燃料，燃料燃烧时将内能转化为机械能驱使它们运动，所以它们都是使用热机工作的。
故选：A。
【点评】此题考查了热机和自行车在生活中的使用，对这些机械的能量转化要了解。
9．（2分）如图所示是四冲程汽油机某个冲程的剖面图，下列关于其四个冲程的描述正确的是（　　）

A．吸气冲程中，只有空气进入汽缸
B．压缩冲程中，汽缸内物体的内能不变
C．做功冲程中，燃料释放的能量只有一小部分转化为机械能
D．排气冲程中，废气带走了极少部分燃料释放的能量
【分析】四冲程汽油机一个工作循环有四个冲程，分别是吸气、压缩、做功和排气，其中只有做功冲程对外做功，将内能转化为机械能；另外还有压缩冲程有能量转化，将机械能转化为内能；根据气门的状态、活塞运动的方向确定冲程的种类。
【解答】解：
A、汽油机在吸气冲程中，进气门打开、排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸，故A错误；
B、在压缩冲程中，活塞向上运动，燃料混合物被压缩，气体的内能变大，此过程是机械能转化为内能的过程，故B错误；
C、在做功冲程中，燃料燃烧释放的内能大部分需要克服摩擦、发生热传递而散失，只有一少部分转化为机械能，故C正确；
D、在排气冲程中，没有能量的转化，废气带走了燃料释放的大部分能量，故D错误。
故选：C。
【点评】本题考查了汽油机的四个冲程，要求学生对每个冲程的特点、能量转化等情况十分熟悉才能顺利解答。
10．（2分）为了缓解能源紧缺问题，提高热机的效率变得越来越重要。下列有关热机效率的说法正确的是（　　）
A．尽量减少热机内部各部件间的摩擦可提高热机效率
B．使用的燃料热值越高，热机的效率越高
C．目前有些新型燃料汽车实现了“零排放”，它们的热机效率可达到100%
D．柴油机的效率一般低于汽油机的效率
【分析】（1）（2）热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，比值越大，效率越高，减少能量的损失和提高燃料利用率都可以提高热机效率；
（3）热机使用过程中总会存在能量的损耗；
（4）汽油机的效率一般为20%～40%，柴油机的效率一般为36%～45%。
【解答】解：A、尽量减少热机内部各部件间的摩擦，可以减少能量损失，所以可以提高热机效率，故A正确；
B、热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，比值越大，效率越高，与燃料的热值无关，故B错误；
C、目前有些新型燃料汽车实现了“零排放”，但是热机工作过程中不可避免地由于机件间的摩擦而产生额外功，因此热机效率不能达到100%，故C错误；
D、一般柴油机的压缩比比汽油机大得多，且气缸内柴油燃烧要比汽油燃烧更充分，所以柴油机的效率一般高于汽油机的效率，故D错误。
故选：A。
【点评】本题考查对热机效率公式的理解，是一道基础题。
11．（2分）物理中的“吸引”包含很多物理原理，下列“吸引”现象的原理与其他三个不同的是（　　）
A．摩擦后的气球吸引头发
B．两个铅柱紧压在一起后，没有被重物拉开
C．电视屏幕易吸引灰尘
D．丝绸摩擦过的玻璃棒能“粘”纸屑
【分析】带电体具有吸引轻小物体的性质；
分子间存在相互作用的引力和斥力。
【解答】解：
ACD、摩擦后的气球吸引头发、电视屏幕易吸引灰尘，丝绸摩擦过的玻璃棒能“粘”纸屑，都是因为带电体具有吸引轻小物体的性质；
B、两个铅柱紧压在一起后，没有被重物拉开，是因为分子间存在相互作用的引力。
故选：B。
【点评】本题考查了带电体的性质、分子间的相互作用力，属于基础题目。
12．（2分）下列有关电流的表述，正确的是（　　）
A．只有正电荷定向移动才能形成电流
B．只有负电荷定向移动才能形成电流
C．电荷移动的方向即为电流的方向
D．金属中的电流是自由电子定向移动形成的
【分析】（1）电荷的定向移动形成电流，可以是正电荷，也可以是负电荷；也可以是正、负电荷同时向相反方向移动形成；
（2）物理学中规定正电荷定向移动的方向为电流方向。
【解答】解：ABC、电荷的定向移动形成电流，这里的电荷可以是正电荷、也可以是负电荷，规定正电荷定向移动的方向为电流的方向。故ABC错误；
D、金属中有大量自由电子，在电压的作用下，这些自由电子定向移动形成电流，故D正确。
故选：D。
【点评】该题考查电流的形成及方向的规定。容易出错的是有些学生会错误认为只有正电荷的定向移动才能形成电流，另外还要注意电子带负电。
13．（2分）如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮。由此可以判断（　　）

A．灯L1开路 B．灯L1短路 C．灯L2开路 D．灯L2短路
【分析】闭合开关灯泡不亮，原因有两个：断路或短路。已知两灯串联都不亮，所以不可能是一灯短路，只能是断路。
【解答】解：A 如果L1开路，L2不发光，将导线并联在L1两端时，L2是通路会发光。故A错误；
B、如果L1短路，L2发光。故B错误；
C、如果L2开路，L1、L2均不亮，将导线并联在L1两端时，两灯仍是断路不发光，将导线连接在灯L2两端时，灯L1亮而灯L2不亮。故C正确；
D、如果L2短路，L1发光。故D错误。
故选：C。
【点评】电路故障问题是电学考查的热点、难点，解决的一般方法是将各选项代入题目，根据出现的现象是否与题目叙述的现象一致，最终确定正确答案。
14．（2分）小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（　　）
A．小灯泡底座接触不良 B．开关接触不良
C．开关短路 D．小灯泡短路
【分析】手电筒的小灯泡不亮，有三种情况：①电路中某处开路，②电源电压过低，③灯被短路。
【解答】解：
A、小灯泡底座接触不良，灯断路，灯不亮，故A正确；
B、开关接触不良，电路断路，开关失去了控制作用，灯会不发光，故B正确；
C、开关处出现短路，电路一直接通，开关失去了控制作用，灯会一直发光，故C不可能；
D、小灯泡短路，小灯泡中无电流，灯不能亮，故D正确。
故选：C。
【点评】本题考查了短路和断路对电路的影响，比较简单。在生活中，如发现灯泡不发光，要会分析灯泡不发光的原因以及能想到解决故障的方法。
15．（2分）为加强疫情防控、保护师生安全，经开区要求学校在校门口设立红外人脸识别测温系统。若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。则电路设计符合要求的是（　　）
A． B．
C． D．
【分析】由题意可知，只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，说明开关S1、S2相互影响、不能独立工作即为串联，据此进行解答。
【解答】解：
由题知，只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，由选项图可知B正确。
故选：B。
【点评】本题考查了电路的设计，正确分析两开关的连接方式是关键。
16．（2分）为方便市民文明出行，小明设计了十字路口人行横道红、绿交通信号灯工作电路模拟图，以下设计符合要求的是（　　）
A． B．
C． D．
【分析】串联电路中各用电器相互影响，并联电路中各支路上用电器互不影响。
根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案。
【解答】解：
A．由图知，只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故A符合要求；
B．由图知，两开关都闭合时红绿交通信号灯同时发光，只闭合一个开关两灯都不发光，故B不符合要求；
C、由图知，两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不符合要求；
D、由图知，当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮，故D不符合要求。
故选：A。
【点评】本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时工作。
17．（2分）如图所示电路，下列说法错误的是（　　）


A．闭合S2，断开S1，S3，灯L1，L2串联
B．闭合S1，S3，断开S2，灯L1，L2并联
C．闭合S2，S3，断开S1，只有灯L1亮
D．闭合S1，S2，断开S3，只有灯L1亮
【分析】各电路元件首尾顺次连接的连接方式是串联，各电路元件首首相连、尾尾相连的连接方式是并联，分析电路结构，判断灯泡的连接方式。
【解答】解：由电路图可知：
A、闭合S2，断开S1、S3，L1、L2首尾顺次连接，属于串联，故A正确；
B、闭合S1、S3，断开S2，灯L1、L2首首相连、尾尾相连，属于并联，故B正确；
C、闭合S2、S3，断开S1，只有灯L1接入电路，灯L2被短路，只有灯L1亮，故C正确；
D、闭合S1、S2，断开S3，只有灯L2接入电路，灯L1被短路，只有灯L2亮，故D错误。
故选：D。
【点评】本题考查了灯泡的连接方式，知道串并联的概念、知道串并联的连接方式、分析清楚电路结构是正确解题的关键。
（多选）18．（3分）小英用高压锅在天然气灶上帮妈妈煲鸡汤的过程中，涉及到生活中的物理问题，下列判断不正确的是（　　）
A．天然气燃烧不充分，热值变小
B．鸡汤香气四溢，是分子在不停地做无规则运动
C．限压阀不断被顶起，说明分子间有斥力
D．鸡汤沸腾过程中吸收热量，温度不变，内能不变
【分析】（1）热值是燃料的一只特性，只与燃料的种类有关，与燃料的质量、放出热量多少以及是否完全燃烧无关；
（2）组成物质的分子在不停地做无规则运动；
（3）先对限压阀进行受力分析，然后根据受到力方向和大小分析即可；
（4）内能的大小跟质量、温度、状态有关。
【解答】解：A、热值是燃料的一只特性，只与燃料的种类有关，与是否完全燃烧无关，所以天然气燃烧不充分，热值不变，故A错误；
B、煲鸡汤时，鸡汤香气四溢是扩散现象，说明分子在不停地做无规则运动，故B正确；
C、限压阀受到水蒸气向上的压力和向下的重力、大气压力，随着锅内蒸气压力的增大，锅内蒸气的压力会大于限压阀的重力与大气压力之和，所以限压阀会被不断顶起，故C错误；
D、鸡汤沸腾以后，吸收的热量，部分汤中的水汽化，鸡汤质量减少，因为温度不变，所以其内能减小，故D错误。
故选：ACD。
【点评】本题考查对燃料热值概念的理解、分子动理论以及物体温度、燃料与内能的关系，是一道热学综合题。
（多选）19．（3分）将用丝绸摩擦过的玻璃棒靠近泡沫小球，出现如图所示的情形，下列推断正确的是（　　）

A．泡沫小球可能带负电 B．泡沫小球可能不带电
C．泡沫小球一定带负电 D．泡沫小球可能带正电
【分析】丝绸摩擦过的玻璃棒带正电；带电体能够吸引轻小物体；同种电荷相互排斥，异种电荷相互吸引。
【解答】解：丝绸摩擦过的玻璃棒带正电；玻璃棒和泡沫球相互吸引，所以有两种可能，即可能泡沫球不带电，也可能泡沫球带负电，故AB正确。
故选：AB。
【点评】此题考查带电体的性质和电荷间的相互作用规律，要综合分析解答。
（多选）20．（3分）对于如图所示的电路，下列说法正确的是（　　）

A．若S1断开，无论S2是否闭合，小灯泡L1、L2均不亮
B．闭合S1、S2后，电路将发生短路
C．闭合S1、S2后，两灯泡并联
D．闭合S1、S2后，若小灯泡L1灯丝烧断，则L2也不亮
【分析】（1）把几个用电器首尾相接，连入电路是串联；把几个用电器首首相接、尾尾相接，再连入电路，就是并联；
（2）开关与所控制的用电器串联。
【解答】解：
BCD、闭合S1、S2后，两灯并联，二者工作互不影响，故C正确，BD错误；
A、S1在干路上，S2与L2串联，即S1同时控制两灯，S2控制小灯泡L2，所以若S1断开，无论S2是否闭合，小灯泡L1、L2均不亮，故A正确。
故选：AC。
【点评】本题主要考查了并联电路的特点和开关与用电器之间的连接方式，关键是电路结构的分析。
二、填空题。（本大题共6个小题；每空2分，共26分）
21．（4分）2022年北京冬奥会期间，饺子、韭菜盒子、芝麻糖球等中国特色美食受到了国外运动员的喜爱。包饺子时，用力捏面皮，面皮会粘在一起，说明分子间存在 　引力　；煮饺子时，可以闻到饺子扑鼻的香气，这是由于 　分子在不停地做无规则运动　。
【分析】（1）构成物质的分子间存在引和斥力。
（2）构成物质的分子总在不停地做无规则运动。
【解答】解：包饺子时，用力捏面皮，面皮会粘在一起，说明分子间存在引力；
煮饺子时，可以闻到饺子扑鼻的香气，这是由于分子在不停地做无规则运动。
故答案为：引力；分子在不停地做无规则运动。
【点评】深入理解分子动理论，可解答此题。
22．（4分）我们在实验室中通常用酒精灯给物质加热，酒精的热值是3.0×107J/kg，酒精灯里装有40g酒精，若完全燃烧掉一半，则放出的热量是 　6×105　J，剩余部分酒精的热值 　不变　（选填“增大”“减小”或“不变”）。
【分析】（1）知道完全燃烧酒精的质量和酒精的热值，利用Q放＝mq求出酒精完全燃烧放出的热量；
（2）热值是燃料的一只特性，只与燃料的种类有关，与燃料的质量、放出热量多少以及是否完全燃烧无关。
【解答】解：（1）完全燃烧的质量：m＝20g＝0.02kg，
酒精完全燃烧放出的热量：Q放＝mq＝0.02kg×3.0×107J/kg＝6×105J；
（2）热值是燃料的一只特性，只与燃料的种类有关，与燃料的质量无关，所以剩余酒精的质量减小，但是热值不变。
故答案为：6×105；不变。
【点评】本题考查燃料完全燃烧放热的计算以及对热值概念的理解，是一道基础题。
23．（6分）大型载重汽车下坡时间较长时，为防止刹车片过热造成刹车失灵，要向刹车片和轮胎喷水降温。刹车片过热是通过 　热传递　的方式增加内能的，喷水降温是利用了水的 　比热容　较大的特性；载重汽车的一台单缸四冲程柴油机工作时，内能转化为机械能的是 　做功　冲程。
【分析】（1）改变内能的方法：一是做功，二是热传递；
（2）水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；
（3）内燃机的压缩冲程中机械能转化成内能，做功冲程中内能转化成机械能。
【解答】解：（1）向刹车片和轮胎喷水降温，水吸收热量，刹车片放出热量，这是通过热传递改变内能；
（2）水的比热容最大，和其它物质比较，升高相同温度吸收热量最多，所以用水来降温是利用了水具有较大的比热容的特点；
（3）在做功冲程中，高温高压燃气推动活塞做功，内能转化成活塞的机械能。
故答案为：热传递；比热容；做功。
【点评】本题考查了改变内能的方法、水的比热容大的特点在生活中的应用、四冲程内燃机工作过程的了解和掌握，考查学生灵活运用知识的能力。
24．（4分）如图是汽油机的能量流向图，根据图中给出的信息，该汽油机的效率为 　30%　。若工作效率按此计算，当汽油完全燃烧放出的热量为6.9×107J时，汽车获得的机械能是 　2.07×107　J。

【分析】（1）汽油机的效率等于输出的有用功占的百分比，等于燃料完全燃烧释放的热的百分比，减去废气、冷却水、摩擦与辐射占的百分比；
（2）知道燃料完全燃烧放出的热量和效率，根据热机的效率计算式η＝计算机械能。
【解答】解：（1）该汽油机的效率：η＝100%﹣33%﹣30%﹣7%＝30%；
（2）汽车获得的机械能：W＝ηQ＝30%×6.9×107J＝2.07×107J。
故答案为：30%；2.07×107。
【点评】本题考查了热机效率的相关计算，知道汽油机的效率等于输出的有用功所占的百分比，是解答本题的关键。
25．（4分）如图甲所示，验电器A带负电，验电器B不带电，当用带绝缘的金属棒把A、B连接的瞬间（如图乙所示），发生定向移动的电荷是 　自由电子　，金属棒中电流的方向是 　B到A　（选填“A到B”或“B到A”）

【分析】（1）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的；
（2）验电器A带负电，有多余的电子，用带有绝缘柄的金属棒将AB连接起来，A上的一部分电子会通过金属棒转移到B，说明电子从A到B移动，据此判断电流方向。
【解答】解：A验电器带负电，说明A有多余的电子，连接的瞬间，自由电子从A移动到B，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向B到A。
故答案为：自由电子；B到A。
【点评】本题的目的是考查对验电器使用原理、电流方向的掌握情况。在金属导体中，能够自由移动的电荷是负电荷（自由电子），所以在金属导体中，电流的方向与自由电子定向移动的方向相反。
26．（4分）如图1所示在充电过程中，手机电池相当于电路中的　用电器　（填电路元件），如图2所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个　开关　（填电路元件）接在电路中。

【分析】（1）根据电路的组成判断手机电池充电时属于哪类元件；
（2）开关的作用是控制电路的通断，串联电路中开关控制所有用电器，并联电路中干路的开关控制所有用电器，支路的开关控制本支路用电器。
【解答】解：（1）在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器。
（2）房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的开关；
故答案为：用电器；开关。
【点评】本题要求掌握开关的作用和对电路元件的认识，联系生活实际会辨认，会解释。
三、实验与探究题。（本题共2个小题；第27题10分，第28题10分，共20分）
27．（10分）小王学习了燃料的热值之后；想自己设计一个实验来探究煤油和菜籽油的热值大小。他组装了如图所示的装置进行实验，记录结果见下表：
燃料
加热前的水温/℃
燃料燃尽后的水温/℃
煤油
25
44
菜籽油
25
34
（1）为了保证实验结论的可靠，小王同学选择了两套相同的装置，在实验中还应控制煤油和菜籽油的质量相同及两杯水的 　质量　相同。
（2）实验中通过比较 　温度计示数的变化　来比较煤油和菜籽油燃烧放出的热量大小。
（3）分析表格中记录的数据，你认为煤油和菜籽油中，热值较大的是 　煤油　。
（4）小王想通过这些数据及水的比热容计算出煤油和菜籽油的热值，他的计算结果 　偏小　（选填“没有误差”“偏小”或“偏大”），因为 　燃料燃烧产生的热量不能完全被水吸收　（写出一条即可）。

【分析】（1）本题主要考查利用控制变量法和转换法设计实验的能力，由于燃料的热值不能直接测量，所以通过水温升高的度数大小来体现燃料的热值大小，又由于燃料燃烧释放的热量既与燃料的质量多少有关，又与燃料的热值大小有关，所以在设计实验时应控制质量相同；
（2）质量相同的不同燃料全部燃烧释放的热量被相同质量的同种液体吸收，通过温度计示数的变化能反映液体吸热的多少，即反映燃料燃烧放出热量的多少，从而比较两种燃料的热值大小；
（3）由表格数据可知，在其它条件相同时，甲杯水的温度升高的较大，即甲酒精灯燃烧产生的热量多，所以其热值大；
（4）燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值要小。
【解答】解：
（1）因燃料放出的热量与质量有关，必须控制燃料的质量相等，由于水吸收热量后升高的温度受水的质量的影响，所以在实验中应控制水的质量相等；
（2）实验中通过温度计示数的变化来比较煤油和菜籽油燃烧放出的热量的多少，采用的是转换法；
（3）分析表格数据可知，甲、乙两个装置中，水的质量和初温相同，由Q＝cmΔt知，末温高的吸收的热量较多；
完全燃烧相同质量的不同燃料，水温度升高较大的，水吸收的热量多，即燃料完全燃烧放出的热量多，根据Q放＝mq可知，完全燃烧相同质量的不同燃料，放出热量较多的燃料，其热值较大；
（4）由于燃料燃烧产生的热量不能完全被水吸收，因此根据Q吸＝cm（t﹣t0）计算出水吸收的热量要比煤油完全燃烧放出的热量小，利用这个热量计算出煤油的热值，要比实际的煤油热值偏小。
故答案为：（1）质量；（2）温度计示数的变化；（3）煤油；（4）偏小；燃料燃烧产生的热量不能完全被水吸收。
【点评】本题是一道关于热值的实验探究题，知道热值的意义；会用控制变量法和转换法设计探究实验是本题的解题关键。
28．（10分）小强在学习了串、并联电路的知识后，进行了连接电路的实验。

（1）请根据如图所示实物电路，在虚线框内画出电路图。
（2）小强在连接电路时将最后一根导线连接完后，两只小灯泡立即发光，出现这种现象的原因是 　连接电路时没有断开开关　。
（3）解决问题后，小强闭合开关S，灯泡L1、L2都不亮。他用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，只有灯L2亮；接触E、F两点时，两灯也不亮。对此，下列判断中正确的是 　B　（填字母）。
A.灯L1短路
B.灯L1开路
C.灯L2开路
D.开关S开路
（4）同桌小明认为只需在CE之间加一根导线，就能成为两灯泡并联的电路，他的这种说法 　错误　（选填“正确”或“错误”），若按照这种方法连接，会造成 　电源短路　。
【分析】（1）由实物图分析电路的连接情况，再画出对应的电路图；
（2）连接电路时，为保护电路，要断开开关；
（3）串联电路中，电流只有一条路径；并联电路中，电流有两条或多条路径；串联电路中两灯泡都不亮，说明电路出现断路，根据导线连接的位置以及灯泡的发光情况判断电路断路的位置；
（4）电源两极直接用导线连接起来，形成了电源短路。
【解答】解：（1）由实物图可知，电流从电源正极出发经开关S、灯泡L1、L2回负极，如图所示：

（2）连接好最后一根导线，灯泡立即发光，可能是连接电路时没有断开开关；
（3）用一段导线的两端接触A、B两点时，两灯都不亮，说明开关完好；接触C、D两点时，只有灯L2亮，说明灯L1断路，故选B；
（4）如果在CE之间加一根导线，电流从电源正极出发，不经用电器直接经导线回负极，会造成电源短路，不会成为两灯泡并联的电路，所以他的这种说法是错误的。
故答案为：（1）见解答图；（2）连接电路时没有断开开关；（3）B；（4）错误，电源短路。
【点评】本题考查根据实物图画电路图，连接电路的注意事项、故障分析、电路的状态的识别，难度不大，要掌握。
四、计算应用题。（本大题共2个小题：第29题5分，第30题6分，共11分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
29．（5分）将质量为100g的铅块加热到98℃，然后投入温度为12℃、质量为80g的煤油中，测出混合后煤油的最高温度为18℃，不计热损失。求：【c铅＝0.13×103J/（kg•℃）】
（1）铅块放出的热量。
（2）煤油的比热容。（结果用科学记数法表示，保留到小数点后两位）
【分析】（1）知道铅块的质量、比热容、初温和末温，利用Q放＝cm（t铅﹣t）求出铅块放出的热量；
（2）不计热量损失，煤油的吸收热量等于铅块放出的热量，利用Q吸＝cm（t﹣t煤油）求出煤油的比热容。
【解答】解：（1）铅块放出的热量：Q放＝c铅m铅（t铅﹣t）＝0.13×103J/（kg•℃）×100×10﹣3kg×（98℃﹣18℃）＝1.04×103J；
（2）不计热量损失，煤油的吸收热量：Q吸＝Q放＝1.04×103J，
由Q吸＝cm（t﹣t煤油）可知，煤油的比热容：c煤油＝＝≈2.17×103J/（kg•℃）。
答：（1）铅块放出的热量为1.04×103J；
（2）煤油的比热容为2.17×103J/（kg•℃）。
【点评】本题考查热平衡方程的应用以及热量的计算，灵活运用吸热公式是解题的关键。
30．（6分）随着人们生活水平的不断提高，汽车已经走进我们的家庭，成为普通家庭的一部分。李明的爸爸驾驶一辆汽车在平直的公路上匀速行驶了23km，受到的阻力恒为3×103N，已知汽车牵引力做功的效率为30%。求汽车在这段路程中：（假设汽油完全燃烧，汽油的热值q＝4.6×107J/kg）
（1）牵引力做的功。
（2）消耗汽油的质量。
【分析】（1）汽车匀速行驶，牵引力等于阻力，知道汽车行驶的路程，根据W＝Fs计算功；
（2）根据热机的效率η＝计算汽油完全燃烧放出的热量，根据Q＝mq计算汽油的质量。
【解答】解：（1）因为汽车做匀速直线运动，所以牵引力等于阻力，即F＝f＝3×103N，
牵引力做的功W＝Fs＝3×103N×23×1000m＝6.9×107J；
（2）汽油完全燃烧放出的热量Q＝＝＝2.3×108J，
消耗汽油的质量m＝＝＝5kg。
答：（1）牵引力做的功为6.9×107J；
（2）消耗汽油的质量为5kg。
【点评】本题考查了功的计算、燃料完全燃烧放热公式的应用，能够灵活运用公式，是解答本题的关键。
