中图版高考地理一轮总复习第1章第2节等高线地形图和地形剖面图学案

这是一份中图版高考地理一轮总复习第1章第2节等高线地形图和地形剖面图学案，共18页。学案主要包含了海拔和相对高度，等高线地形图，绘制地形剖面图　❺等内容，欢迎下载使用。

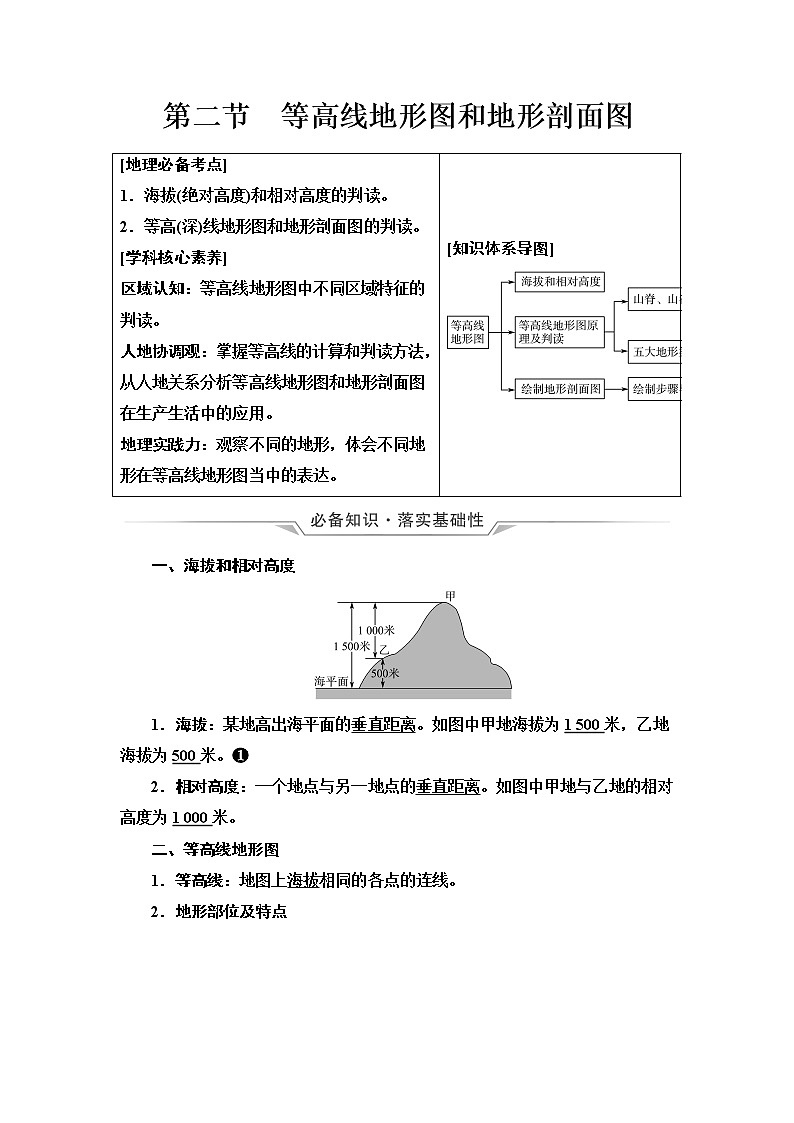

一、海拔和相对高度
1．海拔：某地高出海平面的垂直距离。如图中甲地海拔为1 500米，乙地海拔为500米。❶
2．相对高度：一个地点与另一地点的垂直距离。如图中甲地与乙地的相对高度为1 000米。
二、等高线地形图
1．等高线：地图上海拔相同的各点的连线。

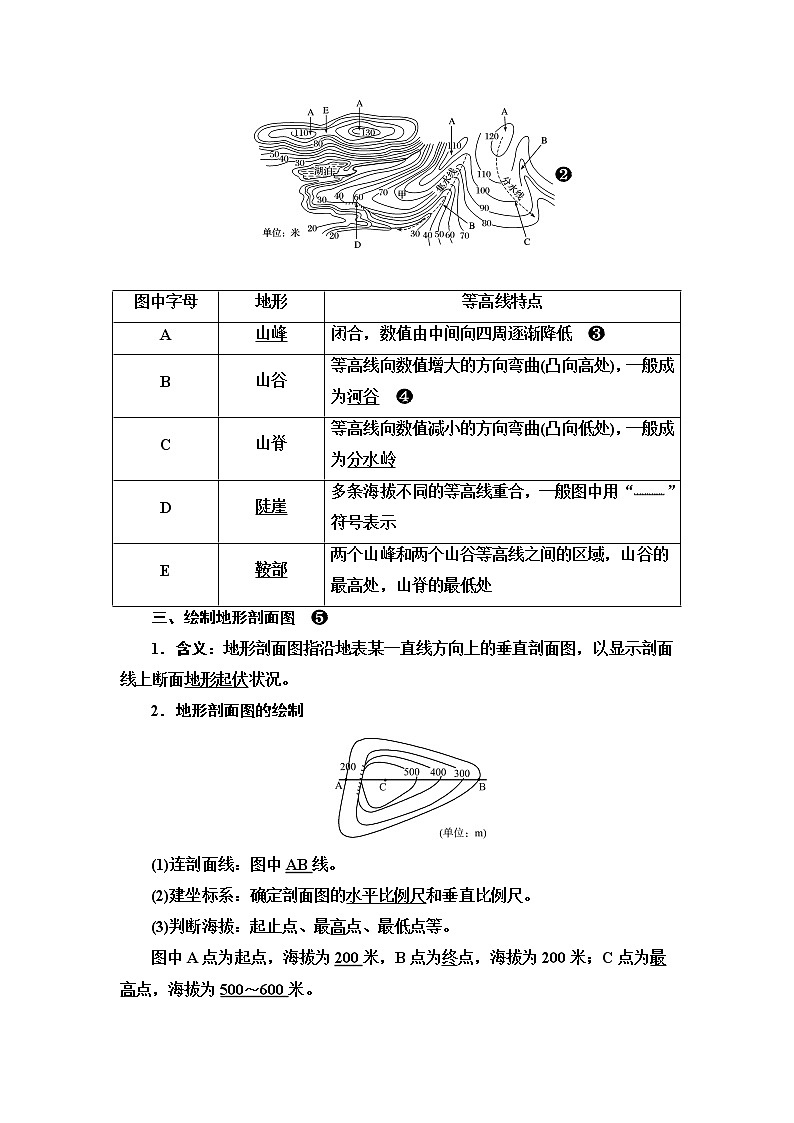

2．地形部位及特点
❷
三、绘制地形剖面图 ❺
1．含义：地形剖面图指沿地表某一直线方向上的垂直剖面图，以显示剖面线上断面地形起伏状况。
2．地形剖面图的绘制
(1)连剖面线：图中AB线。
(2)建坐标系：确定剖面图的水平比例尺和垂直比例尺。
(3)判断海拔：起止点、最高点、最低点等。
图中A点为起点，海拔为200米，B点为终点，海拔为200米；C点为最高点，海拔为500～600米。
(4)画坐标点：将图中重要点准确画在坐标图中。(略)
(5)连平滑线：将各点连接成平滑的曲线。(略)
❶海拔的起点叫海拔零点或水准零点，是某一滨海地点的平均海水面。我国1987年规定将青岛验潮站1952年1月1日－1979年12月31日所测定的黄海平均海水面作为全国高程的起算面。
❷山区地形复杂，根据不同的地形特征，可以划分为山谷、山脊、鞍部、山顶、陡崖、山坡等不同的地形类型。
通过等高线地形图，可以确定不同地点的海拔，计算不同地点的相对高度；判断不同的地形及其分布、地势起伏情况等。
❸山峰的等高线数值变化规律与盆地相反。
❹填图绘图：在等高线地形图上用虚线及箭头绘出坡面径流的方向。
提示：坡面径流的流向与等高线垂直，并由高处流向低处。
❺地形剖面图判读的“先粗后细”
①“粗”：粗略地观察剖面线所经过的大的地形部位(山峰、鞍部、陡崖等)与剖面图是否一致。
②“细”：细看起止点、最高点、最低点等关键点的高度与剖面图中高度是否一致。
③特别注意高度相同点之间、河流经过点的绘制。
考点一 等高线地形图的判读
(2020·山东等级考)2020年5月27日上午11点整，中国珠峰高程测量登山队将五星红旗插上世界最高峰峰顶，实现了四十五年后我国测绘队员的再次登顶。从位于5 200 m的大本营向上，队员们要经过甲、乙、丙、丁四个营地(如图)，其中一个营地由于空气流通不畅，容易引起高原反应。被称为“魔鬼营地”。据此完成下题。
图中“魔鬼营地”是( )
A．甲 B．乙 C．丙 D．丁
【获取信息】
①“魔鬼营地”空气流通不畅，容易引起高原反应。
②图中甲地三面地势较高，乙地位于鞍部，丙地和丁地位于山脊。
【尝试解答】A 解析：根据材料可知，“魔鬼营地”的特点是空气流通不畅，根据图中高度表判断，甲地位于山谷等高线低值区，地形为低洼地，空气流通不畅，A正确。乙地位于两个山峰之间，地形为鞍部，丙地和丁地位于海拔高值区，地形为山脊，空气流通都比较好，B、C、D错误。
根据海拔和等高线分布判断地形类型
闭合等值线的判读
等值线的闭合原则：当有闭合曲线位于两条等值线之间时，若闭合曲线数值与其中的高值相等，则曲线内的数值高于这个高值且不超过一个等高距；若闭合曲线数值与其中的低值相等，则曲线内的数值低于这个低值且不超过一个等高距；即“大于大的，小于小的”原则。如下图中200 等高线地形图中的相关计算
1．计算两点相对高度和温差的方法
在等高线地形图上，读出任意两点的高度(海拔)，根据公式H相＝H高－H低，计算出两点的相对高度，可以根据对流层气温平均垂直递减率(0.6 ℃/100 m)进一步求出它们的温度差。
2．估算某地形区的相对高度
(1)估算方法：等高线地形图上，任意两点之间有n条连续递增或递减的等高线，等高距为d，则这两点的相对高度H可用下面公式求算：(n－1)d<ΔH<(n＋1)d。
(2)例证：如图所示，求A、B两点间的相对高度。 A、B两点之间有3条等高线，等高距为100 m，利用公式可得A、B两点间的相对高度为200 m<ΔH<400 m。
3．计算陡崖高度的方法
下图示意我国黄土高原某地林木的分布状况，图中相邻等高线之间高差均为30 m。读图，完成1、2题。
1．林木生长与土壤水分条件相关，图中林木密集区位于( )
A．鞍部 B．山谷 C．山脊 D．山顶
2．图示区域内东、西两侧最大高差可能是( )
A．156 m B．178 m C．220 m D．255 m
1．B 2．C 解析：第1题，黄土高原地处半湿润区与半干旱区的过渡地区，降水较少，蒸发旺盛，林木密集区只可能分布在海拔较低、水热条件较好的山谷地带。第2题，根据相对高度的计算公式，区域内等高线条数为7条，等高距为30 m，所以相对高度范围为180～240 m，最大高差应接近240 m。
下图是福州市城区边缘某区域等高线地形图(单位：m)。读图，完成3、4题。
3．图中最高点和最低点的高差可能为( )
A．500 mB．550 m
C．600 mD．650 m
4．图中有一座占地17 000 m2的寺庙，有“进山不见寺”的特点。该寺庙最可能位于( )
A．甲处 B．乙处 C．丙处 D．丁处
3．B 4．D 解析：第3题，图中等高距为50 m，最高点海拔为900～950 m，最低点海拔为350～400 m，则最高点与最低点高差为500～600 m，注意不能等于500 m或600 m，故B正确。第4题，“进山不见寺”说明寺庙位于低凹处；“占地17 000 m2”说明寺庙面积较大。图中丁处为闭合等高线，符合“小于小的”特征，为地势低凹处，且面积较大。故该寺庙最可能位于丁处。
考点二 高线地形图的应用
(2018·江苏高考)“地坑院”是黄土高原上的特色民居。2017年2月，《航拍中国》以空中视角立体化展示了这个“地平线下古村落，民居史上活化石”的全貌。图甲为“某地坑院村落景观图”，图乙为“某黄土塬地形示意图”。读图回答(1)、(2)题。

(1)图乙中，适合建造地坑院村落的是( )
A．甲 B．乙 C．丙 D．丁
(2)作为“民居史上活化石”的地坑院，今后应( )
A．有选择地作为旅游资源开发
B．对各处地坑院完整保护
C．对废弃的地坑院大力修复
D．加速地坑院的推广建造
【获取信息】
①“地平线下古村落，民居史上活化石”，说明地坑院位于地平线以下。
②图中甲、乙、丙处等高线稠密，丁处等高线稀疏。
【尝试解答】(1)D (2)A 解析：第(1)题，从图甲中地坑院的景观图可知其建在地势平坦的地区，图乙中丁地等高线稀疏，地势平坦符合要求，甲、乙、丙地等高线密集，地形坡度较大不适合修建。第(2)题，作为“民居史上活化石”的地坑院在进行开发时，应有选择地作为旅游资源开发，而不是大规模开发，以免破坏当地的生态环境或使得“活化石”得不到保护。
应用等高线地形图判读自然地理特征
1．等高线地形图与河流
(1)根据等高线的形状和疏密判断水系、水文特征
(2)判断河流流向、流域面积及水库储水面积
2．等高线地形图与气候
应用等高线地形图合理安排人类活动
1．选点
2．选线
3．选面
(2021·天津模拟)图Ⅰ为318国道某路段及其附近地区的等高线分布示意图，复杂的路况和美丽的风景吸引了大量自行车骑行者到此挑战艰险。图Ⅱ为某骑行者拍摄的照片。根据材料，完成1、2题。
图Ⅰ
图Ⅱ
1．该骑行者拍摄照片时， 所处的位置及拍摄方向分别是( )
A．甲 西南B．乙 东南
C．丙 东北D．丁 正东
2．骑行者从甲地至丁地，对骑行沿途情况描述正确的是( )
A．沿途可见漫山遍野常绿林
B．甲—乙段沿途可看到怒江
C．乙—丙段为下坡，弯道较多
D．丙—丁段为上坡，坡度较陡
1．A 2．C 解析：第1题，从“某骑行者拍摄的照片”景观图的视角分析可知，骑行者从侧面高处俯看到前方山坡上呈“之”字形的国道且前方出现“山峰”，说明骑行者所处位置比“之”字形的国道海拔高，位于“之”字形国道所在山坡的侧面，并且能看到“山峰”，即图Ⅰ中等高线闭合区。由图Ⅰ等高线地形图及其指向标可以看出，甲位于等高线由高值凸向低值的山脊处，海拔高，向西南方可见“之”字形国道及等高线闭合的山峰，A正确；乙位于“之”字形国道所在山坡的顶部，向东南只可见低处的“之”字形国道，看不到山峰，不符合照片所示特征， B错误；图中显示，丙向东北看不到“之”字形国道及山峰，C错误；丁向正东有山脊阻挡，看不到“之”字形国道及山峰，D错误。第2题，由图Ⅰ中“怒江”“往拉萨方向”及等高线所示海拔在3 000 m到4 400 m，即可判断图示地区位于青藏高原边缘地区，而骑行线路是由海拔4 400 m至怒江河谷的海拔3 000 m，沿途海拔高、气温低，地势起伏大、气温差异大，故沿途不可能见到漫山遍野常绿林，A错误；甲—乙段与怒江之间有山脊和山峰的阻挡，看不到怒江，B错误；根据等高线数值，乙地海拔高于丙地，故乙—丙为下坡路段，从图中道路弯曲形状可知此段道路曲折，故乙—丙段为下坡，弯道较多，C正确；根据等高线数值可知，丙—丁段为下坡，且沿途等高线较稀疏，坡度较平缓，D错误。
下图示意我国东南某区域地形分布。读图，完成3、4题。
3．关于a、b溪流或水渠的说法，正确的是( )
A．a的图示河段落差可能为60 m
B．a由北向南流
C．b可能是一条人工水渠
D．a注入b
4．暴雨发生时，甲、乙、丙、丁中最易被侵蚀的地点及原因是( )
A．甲地 凹岸B．乙地 凸岸
C．丙地 凹岸D．丁地 凸岸
3．C 4．C 解析：第3题，图示等高距为20 m，a河段区间海拔高差为20～60 m；河谷处等高线向高处凸出，a河由东南向西北流；b河没有穿过等高线，其两侧高度一致，可能是人工水渠；a由东南向西北流，是干渠的支流，不会注入干渠。第4题，甲、乙、丙、丁四地中，只有丙在曲流处，暴雨发生时，直流排水较快，而曲流处排水不畅；凹岸最易被侵蚀，凸岸主要受堆积作用影响。
考点三 地形剖面图绘制及判读
某中学地理小组对下图所示区域进行考察。在同学们绘制的地形剖面图中，依据下图甲、乙两处连线绘制的是( )
【获取信息】
①等高距为100米。
②甲处海拔为400～500米，乙处海拔为300～400米。
【尝试解答】C 解析：从图中可以看出，甲位于小山顶上，依次经过了一个山谷的顶部、一个山脊和一个低地，低地中又出现了一个高于300 m的高地，然后在一个山脊的坡上到达乙地，全程最低处海拔为200 m，对照选项中四个图的剖面线起伏状况，可判断出C项正确。
绘制地形剖面图
不同地形的剖面示意图
应用剖面图解决通视问题
对于等高线地形图中的通视情况，可先做简单判定，然后再画剖面图证明。如图所示：
(1)根据坡度陡缓情况判断。从坡顶到坡底，如果是先陡坡后缓坡(凹坡)，则可通视；从坡顶至坡底，如果是先缓坡后陡坡(凸坡)，则无法通视。
(2)根据是否穿越沟谷判断。如果穿越沟谷，由于后半部分地势会升高，即使之后地势再降低，也会因为地形阻挡而无法通视。
读某地区等高线示意图(单位：m)和地形剖面图(单位：m)，完成1、2题。
1．上面左图中剖面线AB和MN的交点在右侧两剖面图中所对应的位置分别是( )
A．①和③B．②和③
C．①和④D．②和④
2．若该区位于一拟建水库的库区内，当最高蓄水位达海拔150 m时，图示范围内将出现( )
A．一个岛B．两个岛
C．三个岛D．无岛
1．D 2．D 解析：第1题，AB与MN的交点为鞍部。AB线大致是沿山谷到鞍部的剖面，鞍部为最高点，故选②；MN线大致是沿山脊的剖面，鞍部为最低点，故选④。第2题，当最高蓄水位达海拔150 m时，集水区域内部没有高于150 m的陆地，则不可能出现岛屿。
【典题示例】
阅读材料，完成下列问题。
材料 下图为“蓉欧快铁”部分运行线路等高线地形图。
描述图中区域的地形特征。
解析：地形特征要从地形类型、地形分布和地势特点三个方面描述，结合图中等高线特点可知，该地甲区域海拔大多在1 500m以上，地表起伏大，以山地、高原为主；西南高，东北低。
答案：高原、山地为主；高原分布在西南(南)部和东北(北)部，山地主要分布在中部；地势起伏大，西南(南)高，东北(北)低。
【答题模版】
地形特征描述的答题规范
【案例应用】
下图示意关中地区。读图，完成下列问题。
说出渭河平原南北两侧(沿108°E)的地形特征差异。
解析：根据等高线分布特点及河流的流向可知，南侧以山地为主，地势较高，起伏较大，且南高北低；北侧以高原为主，起伏较小，地势较低，且北高南低。
答案：南侧：以山地为主，地势较高(南高北低)，起伏较大。北侧：以高原为主，地势较低(北高南低)，起伏较小。
[地理必备考点]
1．海拔(绝对高度)和相对高度的判读。
2．等高(深)线地形图和地形剖面图的判读。
[学科核心素养]
区域认知：等高线地形图中不同区域特征的判读。
人地协调观：掌握等高线的计算和判读方法，从人地关系分析等高线地形图和地形剖面图在生产生活中的应用。
地理实践力：观察不同的地形，体会不同地形在等高线地形图当中的表达。
[知识体系导图]
图中字母
地形
等高线特点
A
山峰
闭合，数值由中间向四周逐渐降低 ❸
B
山谷
等高线向数值增大的方向弯曲(凸向高处)，一般成为河谷 ❹
C
山脊
等高线向数值减小的方向弯曲(凸向低处)，一般成为分水岭
D
陡崖
多条海拔不同的等高线重合，一般图中用“”符号表示
E
鞍部
两个山峰和两个山谷等高线之间的区域，山谷的最高处，山脊的最低处
计算公式
实例
陡崖崖
顶的绝
对高度
H大≤H顶(H大为重合等高线中海拔最高的，d为等高距)
图中崖顶为400 m≤H顶<500 m
陡崖崖
底的绝
对高度
H小－d(H小为重合等高线中海拔最低的，d为等高距)
图中崖底为0 陡崖的
相对
高度
(n－1)d≤ΔH<(n＋1)d
(n为重合的等高线条数，d为等高距)
图中陡崖的相对高度为300 m≤ΔH<500 m
判断
水系
特征
①山地常形成放射状水系
②盆地常形成向心状水系
③山脊常形成河流的分水岭(山脊线)
④山谷常有河流发育(山谷线)
⑤等高线穿越河谷时向上游弯曲，等高线在山脊处向低处弯曲
判断
水文
特征
①等高线密集的河谷，流速大、水能资源丰富，在陡崖处形成瀑布
②河流流量除与降水量有关外，还与流域面积(集水区域面积)有关
③河流流出山口处常形成冲积扇(洪积扇)
判断流向
由海拔高处流向低处。发育于河谷，河流流向与等高线凸出方向相反
判断流域
面积
根据山脊线作为河流的分水岭，确定河流的流域面积
判断水库
储水面积
找到最高水位的海拔，根据此海拔等高线围绕的范围，估算其面积
判断气候特征
气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高，蒸发强；阴坡气温低，蒸发弱)等因素分析
判断
气候差异
气温差异
求出高度差，再用气温垂直递减率0.6 ℃/100 m 计算温度差，地势越高，气温越低
降水差异
迎风坡降水多于背风坡
光照差异
阳坡多于阴坡，同一种植被在阳坡的分布上界高于阴坡
水库建设
坝址
应建在等高线密集的河流峡谷出口最窄处，筑坝工程量小且落差大
库区
宜选在河谷、山谷地区或“口袋形”的洼地、小盆地，以保证有较大的集水面积和库容，需考虑移民、占用耕地及生态环境等因素
港口
应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、港阔水深的避风港湾
航空港
应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方；地质条件好；注意盛行风向且与城市保持适当的距离等
气象站
应选在坡度适中、地形开阔的地点
疗养院
应建在坡度较缓、气候适宜、空气清新且交通便利的地方
宿营地
宿营地应避开河谷、河边，以防突降暴雨造成的山洪暴发；避开陡崖、陡坡，以防崩塌、落石、落水造成伤害；避开山顶，以防大风及夜晚低温；应选在地势较高的缓坡或较平坦的鞍部宿营
公路、
铁路线
一般情况，利用有利的地形、地势，选择坡度较缓、路程较短、弯路较少的线路；一般在两条等高线之间绕行，只有必要时才可穿过少量等高线；尽量少通过河流、少建桥梁，以降低施工难度和建设成本；尽量避免通过高寒区、沙漠区、沼泽地、永久冻土区、地下溶洞区等。例如下图，从A处修公路到C处，经过B处坡度较缓，施工较易；而经过D处则坡度较陡，施工不易，增加建设费用，故应选择图中的虚线线路
引水
线路
线路尽可能短，避免通过山脊等障碍，并尽量利用地势使水自流
输油
管线
线路尽可能短，尽量避免通过山脉、大河等
类型
区位要求
农业生
产布局
海拔较低且等高线稀疏的平原适宜发展种植业；海拔较高且等高线密集的山区适宜发展林业或畜牧业
工业区
布局
一般选在等高线间距较大的地势平坦开阔处，节省建设投资；靠近河流，水源充足；有交通线经过，交通便利
聚落
布局
宜选在依山傍水、靠近水源、地势平坦开阔、高于洪水位的向阳地带，且交通便利，远离污染源等。一般山区聚落多分布在地势较低的河谷地带(地势低平、水源充足、流水沉积形成深厚肥沃的土壤)；山区聚落规模小、数量少；平原地区聚落数量多、规模大(聚落主要分布在平原地区)
思考方向
答题思路
地形
地形类型
以××(高原、平原、山地、丘陵、盆地)为主
地形分布
××(地形类型)分布于××(方位)
地势
地势高(低)；××(方位)高，××(方位)低[或自××(方位)向××(方位)升高(降低)]
地形平坦(崎岖)或地势起伏大(小)
海岸线
海岸线平直；海岸线曲折，多半岛、岛屿
特殊地貌
喀斯特地貌发育(广布)、冰川地貌发育(广布)
