广东省深圳市龙华区民治中学2021-2022学年九年级上学期第一次月考物理试卷（含答案）

这是一份广东省深圳市龙华区民治中学2021-2022学年九年级上学期第一次月考物理试卷（含答案），共41页。试卷主要包含了单项选择题，作图题，实验探宄题，计算题，开放题等内容，欢迎下载使用。
2021-2022学年广东省深圳市龙华区民治中学九年级（上）第一次月考物理试卷
一、单项选择题（在下列1~30小题中，有一个选项符合题意，请用2B铅笔把正确答案徐到答题卡对应位置，每小题1.5分，共45分）
1．（1.5分）下列事例中，不能说明分子不停地做无规则运动的是（　　）
A．打开香水瓶，不久满屋子都能闻到香气
B．衣柜中的卫生球，过一段时间后体积变小甚至消失了
C．打扫教室地面时，在阳光下看到灰尘在空中飞舞
D．将一滴红墨水轻轻滴在一杯水中，过一段时间后，整杯水变红了
2．（1.5分）用“分子的观点”解释下列现象，不正确的是（　　）
A．水结成冰﹣﹣分子发生变化
B．气体易被压缩﹣﹣分子间隔大
C．水加糖变甜﹣﹣分子不停地运动
D．铁块很难压缩﹣﹣分子间存在斥力
3．（1.5分）下列说法正确的是（　　）
A．温度低的物体一定比温度高的物体内能小
B．质量大的物体一定比质量小的物体内能大
C．质量相等的100℃的水比100℃的水蒸气的内能小
D．质量相等的0℃的水比0℃的冰的内能小
4．（1.5分）在生产和生活中，常见到“水的比热容大”这一特性的应用情景，以下事例中与这一特性无关的是（　　）
A．沿海地区的气温比内陆变化小
B．发现人中暑时，常在额头上擦冷水降温
C．夜间，在秧田里灌水保温
D．汽车发动机用水作冷却液
5．（1.5分）下列说法中正确的是（　　）
A．把零下10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块的内能会增加
B．在汽油机的压缩冲程中，内能转化为机械能
C．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
D．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多
6．（1.5分）关于比热容，以下说法错误的是（　　）
A．物质的比热容和热量、质量、温度都无关，只和物质种类、物态有关
B．内陆地区的温差比沿海地区的温差大是因为水的比热容比泥土、砂石的大
C．在发烧病人的额头上擦凉水降温是利用了水的比热容大这一性质
D．为了减少热岛效应带来的危害我们可以修建人工湖和多种植树木
7．（1.5分）已知铜的比热容比铝的比热容小，下列说法正确的是（　　）
A．将一块铜的质量减小一半，它的比热容减半
B．质量相同的铜块和铝块，铜块的内能比铝块的内能小
C．质量相同的铜块和铝块，吸收相同的热量，铜块升高的温度多
D．质量和初温都相等的铜块和铝块，放出相等热量后相接触，热传递的方向是从铜块传给铝块
8．（1.5分）下列关于“热机”的说法中，正确的是（　　）
A．通过技术改进，热机效率可达100%
B．做功冲程将机械能转化为内能
C．热机功率越大，热机的效率就越大
D．火箭发动机属于热机

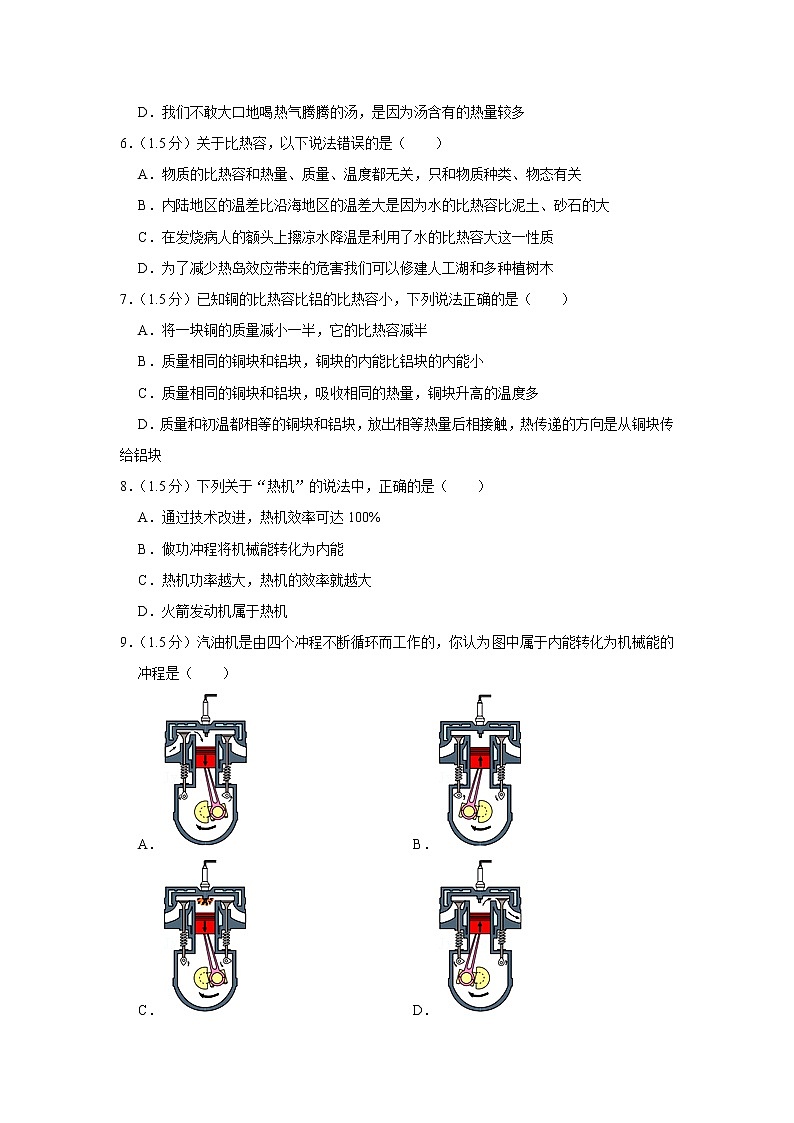

9．（1.5分）汽油机是由四个冲程不断循环而工作的，你认为图中属于内能转化为机械能的冲程是（　　）
A． B．
C． D．
10．（1.5分）关于燃料和热值，以下说法正确的是（　　）
A．燃料的热值与燃料的燃烧情况无关
B．容易燃烧的燃料，热值一定大
C．煤的热值大于干木柴的热值，燃烧煤放出的热量一定比燃烧干木柴放出的热量多
D．为了提高锅炉效率，要用热值高的燃料
11．（1.5分）关于热机及其效率，下列说法正确的是（　　）
A．热机做的有用功越多，效率就一定越高
B．热机的功率越大，效率就一定越高
C．热机把燃料燃烧所释放出的内能全部转化为机械能
D．以上说法都不正确
12．（1.5分）有一种压电塑料薄膜，在压力作用下表面会产生电压。若将它用在微型扬声器或话筒上，可以将电信号转化为发声振动，或将发声振动转化为电信号；另外，当它受热时还会产生电流，可以用来制作火警装置。以上信息中没有涉及到的能量转化过程是（　　）
A．机械能转化为电能 B．电能转化为机械能
C．内能转化为电能 D．内能转化为化学能
13．（1.5分）下列物品中，通常情况下都属于绝缘体的一组是（　　）
A．汽油和盐水 B．人体和大地
C．蒸馏水和陶瓷 D．纯净水和石墨
14．（1.5分）四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（　　）

A．A球与C球一定带有异种电荷
B．B球可能带电，也可能不带电
C．B球与D球一定带有同种电荷
D．D球可能带电，也可能不带电
15．（1.5分）下列说法中错误的是（　　）
A．摩擦起电的实质上是电子的转移
B．运动的电荷不一定形成电流
C．金属易导电不易带电
D．金属导电，靠的是能够自由移动的正电荷
16．（1.5分）取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述错误的是（　　）

A．金属杆是导体
B．两金属箔片能够张开是因为带上了同种电荷
C．实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷
D．实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B
17．（1.5分）下列电路图中，开关S闭合后，两个电灯并联的是（　　）
A．
B．
C．
D．
18．（1.5分）下列与图甲电路图相对应的实物电路是（　　）

A．
B．
C．
D．
19．（1.5分）如图是简化了的玩具警车的电路图，以下说法中正确的是（　　）

A．开关S1控制整个电路
B．电动机与小灯泡工作时互不影响
C．S1和S2都闭合时流过电动机与小灯泡的电流一定相等
D．S1和S2都闭合时电动机与小灯泡是串联的
20．（1.5分）（单选）如图所示的电路，下列判断正确的是（　　）

A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联
B．闭合开关S2，断开开关Sl、S3时，灯L1、L2并联
C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
D．同时闭合开关S1、S2、S3时，电源短路
21．（1.5分）下列有关电的知识判断，不正确的是（　　）
A．自然界只有两种电荷 B．二极管具有单向导电性
C．短路一定会损坏用电器 D．电子是负电荷
22．（1.5分）关于导体和绝缘体的下列说法中，正确的是（　　）
A．导体善于导电是因为导体内有大量的电荷存在
B．有些绝缘体在一定的条件下可能变为导体
C．绝缘体不善于导电，是因为绝缘体内没有电荷存在
D．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电
23．（1.5分）下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（　　）
A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的
D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
24．（1.5分）如图所示，能够直接测量通过灯L2电流的是（　　）
A． B．
C． D．
25．（1.5分）为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是（　　）
A． B．
C． D．
26．（1.5分）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，如图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，选项的电路中符合要求的是（　　）

A．
B．
C．
D．
27．（1.5分）如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，可能是（　　）

A．通过L2的电流比L1小 B．L2发生了断路
C．L2发生了短路 D．L1发生了短路
28．（1.5分）如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，这时灯泡会（　　）

A．变暗 B．变得更亮 C．正常发光 D．不能发光
29．（1.5分）某家用电器正常工作时，测得通过它的电流为200mA，它可能是（　　）
A．电冰箱 B．灯泡 C．空调 D．半导收音机
30．（1.5分）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）

A．1.2A 1.2A B．0.3A 0.3A
C．1.2A 0.3A D．1.5A 0.3A
二.双选题（有错选不得分，有漏选得1分，本题共6小题，每题2分，共12分）
31．（2分）下面是研究黑点标注的物体内能改变的情景，通过做功使物体内能增加的是（　　）
A．把铁丝反复弯折，弯折处变热
B．把钢球放入炉火中，烧一段时间
C．冬天，用热水袋对手进行取暖
D．水烧开时，水蒸气将壶盖顶起
（多选）32．（2分）如图所示为内燃机四冲程工作示意图，下列说法错误的是（　　）
A．一个工作循环的正确顺序是：丙乙甲丁
B．甲丙丁图是靠飞轮惯性完成的冲程
C．甲图是对外输出动力的冲程
D．乙图冲程将内能转化为机械能
（多选）33．（2分）关于温度、热量、内能，以下说法错误的是（　　）
A．温度相同的物体，内能可能不同
B．物体温度升高了，它的内能一定增加
C．物体内能增大，它一定从外界吸收了热量
D．在相同温度下，1kg的水比1kg的冰含有的热量多
（多选）34．（2分）手机电池是可重复使用的电池，它能被充电和放电成千上万次，下列关于手机电池的说法中正确的是（　　）
A．手机在待机时电池消耗电能，在充电时电池提供电能
B．手机在待机时电池提供电能，在充电时电池消耗电能
C．手机在待机时电池是电源，在充电时电池是用电器
D．手机在待机时电池是用电器，在充电时电池是电源
（多选）35．（2分）如图所示，当开关S闭合时，灯L1、L2均不亮。若电路故障为灯L1断路，则当小明将电流表分别并联在灯L1两端和灯L2两端时，下列说法正确的是（　　）

A．并联在L1两端，灯L1不亮、L2亮
B．并联在L2两端，灯L1、L2均亮
C．并联在L1两端，电流表有示数
D．并联在L2两端，电流表有示数
（多选）36．（2分）以下电路中，可以正确测出灯L1电流大小的电路是（　　）
A．
B．
C．
D．
二、作图题（共5分，37题3分，38题2分）
37．（3分）在方框内画出左图实物图对应的电路图。

38．（2分）如图是小红“探究并联电路电流特点”实验时未连好的电路，现要求灯L1和灯L2并联，且用电流表测灯L2中的电流。请你用笔画线表示导线完成电路连接。

三、实验探宄题（每空1分，共17分）
39．（7分）小军用图中两个相同的装置做实验来比较两种液体的吸热能力，收集的实验数据记录如表：
温度/℃
20
30
40
50
加热时间/s
甲
0
40
82
126
乙
0
18
40
64
（1）实验中液体1与液体2的质量是否相等？　 　（选填“相等”或“不相等”）；
（2）实验中，用 　 　间接反映液体吸收热量的多少；
（3）分析实验数据可知：当它们升高相同温度时，　 　（选填“甲”或“乙”，下同）液体需要吸收的热量更多；当它们吸收相同热量时，　 　液体升温更高。所以，　 　的吸热能力较强，物理学上用 　 　这个物理量来描述物质的吸热能力。
（4）若在这两种液体中选择一种作为汽车发动机的冷却剂，　 　液体冷却效果更好。

40．（4分）小明要完成测量某只小灯泡发光时通过灯丝中的电流的实验。
（1）要测量小灯泡的电流，必须将电流表与小灯泡　 　联。
（2）小明在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路过程中，他忘了要　 　。
（3）改进后闭合开关，又发现电流表指针向左偏转，如上图所示，造成这种现象的原因是　 　（选填数字序号）。
①电流表量程选择过小 ②电流表量程选择偏大 ③电流表正负接线柱接反
（4）小明使用电流表0～3A的量程，测量时指针向刻度方向偏转了3格，为了减少误差，则此时电流表的量程应选择为　 　（选填“0～0.6A”或“0～3A”）。

41．（6分）小海和小梅一起做“探究并联电路中电流的规律”实验。

位置
A
B
C
电流/A
0.30
0.24
0.54
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是 　 　（选填“A”“B”或“C”）处的电流。
（2）连接电路时，开关要处于 　 　状态。请在图乙中移动一根导线，测量另外一处的电流，在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
（3）测出A、B、C三处的电流如表所示，由此得出初步结论：　 　。小梅指出：为了得出更普追的规律，应当进行多次实验操作方法是 　 　。
（4）在实验的过程中，闭合开关后，观察到L2发光，而L1不发光，则电路存在的故障是 　 　。
四、计算题（共13分）
42．（8分）可燃冰是一种新型能源，它是水和天然气在高压低温情况下形成的类冰状结晶物质，主要成分是甲烷，其开采是世界难题，据中央电视台2017年5月18日报道，我国可燃冰已试采成功，技术处于世界领先，用燃气锅炉烧水时，把质量为500kg，初温为20℃的水加热到100℃，共燃烧了12m3天然气，已知水的比热容c水＝4.2×103J/（kg•℃），天然气热值q＝4.2×107J/m3，可燃冰的热值为同体积天然气的160倍，求：
（1）水吸收的热量；
（2）燃气锅炉烧水时的效率；
（3）若换用可燃冰，应使用多少m3可燃冰。
43．（5分）在如图甲所示的电路中，电流表A1的示数是1.6A，电流表A2如图乙所示，则：
（1）电流表A2的示数是多少？
（2）通过灯泡L1和L2的电流各是多少？

五、开放题（每空2分，共8分）
44．（8分）阅读短文，回答问题。

（1）一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小杜同学在市场上买了串小彩灯，按下列步骤进行实验探究：把所买的这串小彩灯接入电路，闭合开关后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合开关后发现全部小彩灯均不发光。根据上述实验现象可知每盏小彩灯间是以 　 　方式连接的。当这串小彩灯正常工作时，用电流表测出电源插头处的电流为220mA，则经过第10盏小灯的电流为 　 　A。
（2）如图甲所示，一旦有一个彩灯灯丝熔断了，其他彩灯瞬间会熄灭后又重新亮起。每个彩灯的内部结构如图乙所示，灯丝引线上均绕有细金属丝R，R上有一层绝缘物质，当彩灯发光时，细金属丝R 　 　（通路/断路）；当灯丝断开后，电加在细金属丝R上使绝缘物质被击穿，形成 　 　（通路/断路），电流通过R，这样其余彩灯仍能发光。

2021-2022学年广东省深圳市龙华区民治中学九年级（上）第一次月考物理试卷
参考答案与试题解析
一、单项选择题（在下列1~30小题中，有一个选项符合题意，请用2B铅笔把正确答案徐到答题卡对应位置，每小题1.5分，共45分）
1．（1.5分）下列事例中，不能说明分子不停地做无规则运动的是（　　）
A．打开香水瓶，不久满屋子都能闻到香气
B．衣柜中的卫生球，过一段时间后体积变小甚至消失了
C．打扫教室地面时，在阳光下看到灰尘在空中飞舞
D．将一滴红墨水轻轻滴在一杯水中，过一段时间后，整杯水变红了
【解答】解：A、打开香水瓶盖后，屋里充满了香味，这是香水的分子做无规则运动的结果，故A不符合题意；
B、衣箱中的卫生球变小了，衣服上充满了卫生球的气味，说明卫生球分子在不停地做无规则的运动，故B不符合题意；
C、扫地时尘土飞扬，是固体小颗粒的运动，不是分子的运动，故C符合题意；
D、将一滴红墨水滴在一杯清水中，过一段时间后，整杯清水都变红了，这种现象叫扩散现象，它说明分子是不停地做无规则运动的，故D不符合题意。
故选：C。
2．（1.5分）用“分子的观点”解释下列现象，不正确的是（　　）
A．水结成冰﹣﹣分子发生变化
B．气体易被压缩﹣﹣分子间隔大
C．水加糖变甜﹣﹣分子不停地运动
D．铁块很难压缩﹣﹣分子间存在斥力
【解答】解：A、水结成冰，是因为水分子间的间隔发生的改变，而不是分子发生变化，故A叙述错误；
B、气体易被压缩，是因为气体分子间隔的较大，在受到压力的情况下，分子之间的间隔会变小，故B叙述正确；
C、水加糖变甜是因为蔗糖分子是在不断的运动的，运动到水分子中间去了，故C叙述正确；
D、铁块很难压缩是因为分子间存在斥力，故D叙述正确。
故选：A。
3．（1.5分）下列说法正确的是（　　）
A．温度低的物体一定比温度高的物体内能小
B．质量大的物体一定比质量小的物体内能大
C．质量相等的100℃的水比100℃的水蒸气的内能小
D．质量相等的0℃的水比0℃的冰的内能小
【解答】解：
A、内能与温度有关，但不仅是温度影响内能，所以温度低的物体比温度高的物体内能不一定小，此选项错误；
B、内能与质量有关，还与温度等因素有关，所以质量大的物体比质量小的物体内能不一定大，此选项错误；
C、质量相等温度为100℃的水和水蒸气，分子动能相等，水蒸气的分子势能大，所以水蒸气的内能大一些，此选项正确；
D、质量相等温度为0℃的水和冰，分子动能相等，水的分子势能大，所以水的内能大一些，此选项错误。
故选：C。
4．（1.5分）在生产和生活中，常见到“水的比热容大”这一特性的应用情景，以下事例中与这一特性无关的是（　　）
A．沿海地区的气温比内陆变化小
B．发现人中暑时，常在额头上擦冷水降温
C．夜间，在秧田里灌水保温
D．汽车发动机用水作冷却液
【解答】解：
A、因为水的比热容大于砂石的比热容，相同质量的水和砂石吸收或放出相同的热量，水升高或降低的温度少，所以沿海地区昼夜温差比内陆地区小，故A不符合题意
；
B、发现人中暑时，常在额头上擦冷水，水蒸发吸收热量，达到降温的目的，不是利用水的比热容大的特点，故B符合题意；
C、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，故C不符合题意；
D、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度时，水吸收的热量多，所以用循环水冷却汽车发动机，故D不符合题意；
故选：B。
5．（1.5分）下列说法中正确的是（　　）
A．把零下10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块的内能会增加
B．在汽油机的压缩冲程中，内能转化为机械能
C．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
D．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多
【解答】解：
A、将﹣10℃的冰块放在冰箱的0℃保鲜室中，一段时间后，冰块从冰箱中吸收热量，内能一定增加，所以A正确；
B、汽油机的压缩冲程将机械能转化为内能，所以B错误；
C、用锯条锯木板，摩擦生热，机械能转化成内能，锯条的温度升高，是通过做功的方式增加了锯条和木板的内能，所以C错误；
D、我们不敢大口地喝热气腾腾的汤，是因为热汤的温度高，所以D错误。
故选：A。
6．（1.5分）关于比热容，以下说法错误的是（　　）
A．物质的比热容和热量、质量、温度都无关，只和物质种类、物态有关
B．内陆地区的温差比沿海地区的温差大是因为水的比热容比泥土、砂石的大
C．在发烧病人的额头上擦凉水降温是利用了水的比热容大这一性质
D．为了减少热岛效应带来的危害我们可以修建人工湖和多种植树木
【解答】解：
A、比热容是物质的一种特性，比热容的大小与热量、质量、温度都无关，只和物质种类、物态有关，故A正确；
B、沿海地区和沙漠地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的温度变化小，冬暖夏凉，昼夜温差小；沙漠地区多砂石，砂石的比热容较小，在相同的吸热条件下，砂石的温度变化大，故B正确；
C、在发烧病人的额头上擦凉水降温是利用了水蒸发吸热这一性质，故C错误；
D、修建人工湖和多种植树木，即由于水的比热容大，相同质量的水和水泥相比较时，在吸收或放出相同热量的情况下，水的温度变化小，故该方法能有效的减小热岛效应，故D正确。
故选：C。
7．（1.5分）已知铜的比热容比铝的比热容小，下列说法正确的是（　　）
A．将一块铜的质量减小一半，它的比热容减半
B．质量相同的铜块和铝块，铜块的内能比铝块的内能小
C．质量相同的铜块和铝块，吸收相同的热量，铜块升高的温度多
D．质量和初温都相等的铜块和铝块，放出相等热量后相接触，热传递的方向是从铜块传给铝块
【解答】解：A、比热容是物质的一种特性，与质量无关，故将一块铜的质量减小一半，铜的比热容不变，故A错误；
B、影响物体内能的因素有物质的种类、质量、温度和状态，而选项中不确定铜块和铝块的温度，因此不确定二者之间的内能大小，故B错误；
C、根据Δt＝可知，质量相同的铜块和铝块，吸收相同的热量，铜的比热容较小，因此铜块升高的温度多，故C正确；
D、根据Δt＝可知，质量相同的铜块和铝块，放出相同的热量，铜的比热容较小，因此铜块降低的温度多，铜块和铝块初温相同，则铜块的末温较低，所以热传递的方向是从铝块传给铜块，故D错误。
故选：C。
8．（1.5分）下列关于“热机”的说法中，正确的是（　　）
A．通过技术改进，热机效率可达100%
B．做功冲程将机械能转化为内能
C．热机功率越大，热机的效率就越大
D．火箭发动机属于热机
【解答】解：A、通过技术改进可以使热机的效率提高，但总存在机械摩擦，因此要做额外功，效率一定不会达到100%，故A错误；
B、做功冲程中的能量转化是内能转化为机械能，故B错误；
C、功率是指做功的快慢，与效率无关，故C错误；
D、火箭发动机利用内能做功，属于热机，故D正确。
故选：D。
9．（1.5分）汽油机是由四个冲程不断循环而工作的，你认为图中属于内能转化为机械能的冲程是（　　）
A． B．
C． D．
【解答】解：内能转化为机械能的冲程是：做功冲程。
A图：进气门打开，活塞向下运行，气缸容积增大，是吸气冲程。不符合题意。
B图：气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程。不符合题意。
C图：气门都关闭，活塞向下运行，气缸容积增大，是做功冲程。符合题意。
D图：排气门打开，活塞向上运动，气缸容积减小，是排气冲程。不符合题意。
故选：C。
10．（1.5分）关于燃料和热值，以下说法正确的是（　　）
A．燃料的热值与燃料的燃烧情况无关
B．容易燃烧的燃料，热值一定大
C．煤的热值大于干木柴的热值，燃烧煤放出的热量一定比燃烧干木柴放出的热量多
D．为了提高锅炉效率，要用热值高的燃料
【解答】解：A、燃料的热值与燃料的燃烧情况无关，它只与燃料的种类有关，所以A符合题意。
B、热值大小与燃料是否容易燃烧无关，它只与燃料的种类有关，所以B不符合题意。
C、燃料燃烧放出热量的多少不仅与燃料的热值大小有关，还与燃料的质量以及燃烧程度有关，所以C不符合题意。
D、锅炉的效率与燃料的热值高没有关系，所以D不符合题意。
故选：A。
11．（1.5分）关于热机及其效率，下列说法正确的是（　　）
A．热机做的有用功越多，效率就一定越高
B．热机的功率越大，效率就一定越高
C．热机把燃料燃烧所释放出的内能全部转化为机械能
D．以上说法都不正确
【解答】解：A、热机效率是有用功与燃料完全燃烧放出热量的比值，热机做的有用功多，但无法确定燃料完全燃烧放出的热量，因此效率不一定高，故A错误；
B、功率是反映物体做功快慢的物理量，与效率无关，故B错误；
C、有一部分内能通过废气散失掉，还有一部分克服机械摩擦做了功，所以燃料燃烧所释放出的内能没有全部转化为机械能，故C错误；
D、以上选项均不正确，故D正确。
故选：D。
12．（1.5分）有一种压电塑料薄膜，在压力作用下表面会产生电压。若将它用在微型扬声器或话筒上，可以将电信号转化为发声振动，或将发声振动转化为电信号；另外，当它受热时还会产生电流，可以用来制作火警装置。以上信息中没有涉及到的能量转化过程是（　　）
A．机械能转化为电能 B．电能转化为机械能
C．内能转化为电能 D．内能转化为化学能
【解答】解：A、压力作用下表面会产生电压。若将它用在话筒上，会将声音转化为电信号，在这个过程中，将机械能转化成了电能。故A正确；
B、微型扬声器上又可将电信号转化为声音；在此过程中将电能转化成了机械能。故B正确；
C、D、它受热时还会产生电流这个过程是由内能转化为电能。故C正确；D错误。
故选：D。
13．（1.5分）下列物品中，通常情况下都属于绝缘体的一组是（　　）
A．汽油和盐水 B．人体和大地
C．蒸馏水和陶瓷 D．纯净水和石墨
【解答】解：A、汽油是绝缘体，盐水是导体，不合题意；
B、人体和大地都容易导电，是导体，不符合题意；
C、蒸馏水和陶瓷都不容易导电，是绝缘体，符合题意；
D、纯净水是绝缘体，石墨容是导体，不合题意。
故选：C。
14．（1.5分）四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（　　）

A．A球与C球一定带有异种电荷
B．B球可能带电，也可能不带电
C．B球与D球一定带有同种电荷
D．D球可能带电，也可能不带电
【解答】解：AB相互排斥，因此它们一定带同种电荷。可能是正电，也可能是负电。故B错误；
BC相互吸引，则C可能带异种电荷，也可能为轻小物体；故A错误；
CD相互吸引，则D可能带电，也可能为轻小物体，故C错误，D正确；
故选：D。
15．（1.5分）下列说法中错误的是（　　）
A．摩擦起电的实质上是电子的转移
B．运动的电荷不一定形成电流
C．金属易导电不易带电
D．金属导电，靠的是能够自由移动的正电荷
【解答】解：A、摩擦起电实质上是电子在物体之间的转移，故A正确；
B、电荷的定向移动形成电流，故B正确；
C、用摩擦的方法可以使拿在手中的玻璃棒和橡胶棒带电，却不能使拿在手中的金属棒带电，金属棒和手（人体）都是好的导体，金属棒摩擦后产生的电荷很容易经金属棒和手传导到地上，使金属棒上没有多余的电荷而不带电，故C正确；
D、金属导电，靠的是能够自由移动的电子，电子带负电，故D错误。
故选：D。
16．（1.5分）取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述错误的是（　　）

A．金属杆是导体
B．两金属箔片能够张开是因为带上了同种电荷
C．实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷
D．实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B
【解答】解：A、据题意可知，该金属棒能导电，所以一定是导体，故A正确；
B、验电器的原理是同种电荷相斥，故两金属箔片能够张开是因为带上了同种电荷，故B正确；
C、原来A验电器带负电，即有多余电子，B验电器不带电，即不多电子，也不少电子，所以当用金属棒连接时，一部分电子会从A运动到B，故B验电器中的金属箔由于多电子而带上了负电荷，故C正确；
D、据C可知，电子的运动方向是A到B，由于电子是负电荷，所以电流的方向是由B到A，故D错误；
故选：D。
17．（1.5分）下列电路图中，开关S闭合后，两个电灯并联的是（　　）
A．
B．
C．
D．
【解答】解：
A、由电路图知，开关闭合后，两灯串联，不符合题意；
B、由电路图知，开关闭合后，L1被短路，电路为L2的简单电路，不符合题意；
C、由电路图知，开关闭合后，两灯并联，符合题意；
D、由电路图知，开关闭合后，电源短路，不符合题意。
故选：C。
18．（1.5分）下列与图甲电路图相对应的实物电路是（　　）

A．
B．
C．
D．
【解答】解：电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡后直接回到负极；另一条经过开关后，再经过另一个灯泡回到负极；开关只控制L2，对应的电路图是D。
故选：D。
19．（1.5分）如图是简化了的玩具警车的电路图，以下说法中正确的是（　　）

A．开关S1控制整个电路
B．电动机与小灯泡工作时互不影响
C．S1和S2都闭合时流过电动机与小灯泡的电流一定相等
D．S1和S2都闭合时电动机与小灯泡是串联的
【解答】解：
ABD、根据电路图可知，开关S1和S2闭合时，电动机和小灯泡并联，因此电动机与小灯泡工作时互不影响；
开关S1串联在小灯泡的支路上，则S1只控制小灯泡，故B正确，AD错误；
C、并联电路中各支路两端的电压相等，但各支路的电流不一定相等，所以电动机与小灯泡工作时通过的电流不一定相等，故C错误。
故选：B。
20．（1.5分）（单选）如图所示的电路，下列判断正确的是（　　）

A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联
B．闭合开关S2，断开开关Sl、S3时，灯L1、L2并联
C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
D．同时闭合开关S1、S2、S3时，电源短路
【解答】解：A、闭合开关S1、S3，断开开关S2时，灯L1、L2并联，故A错误；
B、闭合开关S2，断开开关Sl、S3时，灯L1、L2串联，故B错误；
C、闭合开关S1、S2，断开开关S3时，灯L1被短路，不亮，L2亮，故C错误；
D、同时闭合开关S1、S2、S3时，L1及L2被短路，电源被短路，故D正确。
故选：D。
21．（1.5分）下列有关电的知识判断，不正确的是（　　）
A．自然界只有两种电荷 B．二极管具有单向导电性
C．短路一定会损坏用电器 D．电子是负电荷
【解答】解：A、自然界只有两种电荷，正电荷和负电荷，故A正确；
B、二极管具有单向导电性，故B正确；
C、短路分为用电器短路和电源短路，用电器短路不一定会烧坏电路，故B错误；
D、电子带负电，所以电子是负电荷，故D正确。
故选：C。
22．（1.5分）关于导体和绝缘体的下列说法中，正确的是（　　）
A．导体善于导电是因为导体内有大量的电荷存在
B．有些绝缘体在一定的条件下可能变为导体
C．绝缘体不善于导电，是因为绝缘体内没有电荷存在
D．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电
【解答】解：A、导体善于导电是因为导体内有大量的可以自由移动的电荷存在，故A错误；
B、导体和绝缘体没有绝对的界线，有些绝缘体在一定的条件下可能变为导体，故B正确；
C、绝缘体不善于导电，是因为绝缘体内没有可以自由移动的电荷存在，故C错误；
D、导体和绝缘体没有绝对的界线，二者在一定条件下可以相互转换，故D错误。
故选：B。
23．（1.5分）下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（　　）
A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的
D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
【解答】解：A、灭蚊网和照明灯可以单独工作，说明它们为并联连接；故A正确；
B、路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的，故B错误；
C、因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联，故C正确；
D、家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中各用电器是并联的，故D正确。
故选：B。
24．（1.5分）如图所示，能够直接测量通过灯L2电流的是（　　）
A． B．
C． D．
【解答】解：A、图中两灯泡并联，电流表测干路电流，故A错误；
B、图中两灯泡并联，电流表与灯泡L2串联，且正负接线柱接反了，故B错误；
C、图中两灯泡并联，电流表与灯泡L2串联，且正负接线柱正确，可直接测量通过灯L2的电流，故C正确；
D、图中两灯泡并联，电流表与灯泡L1串联，测量的是通过灯L1的电流，故D错误。
故选：C。
25．（1.5分）为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是（　　）
A． B．
C． D．
【解答】解：由题意知，指示灯与S并联，但电路不会出现短路，即电路中有保护电阻；
结合选项可知C符合题意，ABD不符合。
故选：C。
26．（1.5分）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，如图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，选项的电路中符合要求的是（　　）

A．
B．
C．
D．
【解答】解：A.由图可知，当S、S1、S2同时闭合时，R1和R2同时加热，故A不符合题意；
B.由图可知，当S、S1同时闭合时，R1和R2同时加热，故B不符合题意；
C.由图可知，当S闭合，S1接上面的接线柱时，只有R1加热，当S闭合，S1接下面的接线柱时，只有R2加热，故C符合题意；
D.由图可知，当S闭合时，R1和R2同时加热，故D不符合题意。
故选：C。
27．（1.5分）如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，可能是（　　）

A．通过L2的电流比L1小 B．L2发生了断路
C．L2发生了短路 D．L1发生了短路
【解答】解：由电路图可知，两个小灯泡L1、L2串联，
因串联电路中各处的电流相等，
所以，通过L2的电流等于通过L1的电流，故A错误；
闭合开关S后，L1发光，
所以，电路为通路，不可能是L2断路，也不可能是L1短路，故BD错误；
又因L1发光时L2不发光，
所以，发生这一现象的原因可能是L2发生了短路，故C正确。
故选：C。
28．（1.5分）如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，这时灯泡会（　　）

A．变暗 B．变得更亮 C．正常发光 D．不能发光
【解答】解：短路时，电路中的电流很大，温度会在短时间内升高很快，容易使保险丝熔断或发生火灾，灯泡不能发光。
故选：D。
29．（1.5分）某家用电器正常工作时，测得通过它的电流为200mA，它可能是（　　）
A．电冰箱 B．灯泡 C．空调 D．半导收音机
【解答】解：A．电冰箱中的电流约1A，故A不符合；
B．灯泡的电流约为0.2A，即约为200mA，故B符合题意；
C．空调的电流约为10A，故C不符合题意；
D．半导收音机的电流约为8mA，故D不符合题意。
故选：B。
30．（1.5分）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）

A．1.2A 1.2A B．0.3A 0.3A
C．1.2A 0.3A D．1.5A 0.3A
【解答】解：分析电路可知：两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以A1选择的量程是0～3A，分度值为0.1A，所以电流表A1的示数为I总＝1.5A，即干路电流为1.5A；电流表A2选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2＝0.3A，即通过灯L2的电流为0.3A；那么通过灯L1的电流大小为：I1＝I总﹣I2＝1.5A﹣0.3A＝1.2A。
故选：C。
二.双选题（有错选不得分，有漏选得1分，本题共6小题，每题2分，共12分）
31．（2分）下面是研究黑点标注的物体内能改变的情景，通过做功使物体内能增加的是（　　）
A．把铁丝反复弯折，弯折处变热
B．把钢球放入炉火中，烧一段时间
C．冬天，用热水袋对手进行取暖
D．水烧开时，水蒸气将壶盖顶起
【解答】解：
A、把铁丝反复弯折，对铁丝做功，弯折处变热、内能增大，属于通过做功增加物体内能的，故A符合题意；
B、把钢球放入炉火中烧，钢球从火焰吸收热量，是通过热传递改变物体内能的，故B不符合题意；
C、用热水袋对取暖时，手从热水袋吸收热量，是热传递改变物体的内能，故C不符合题意；
D、烧开水时水蒸气将壶盖顶起，水蒸气对外做功，物体的内能减小，故D不符合题意。
故选：A。
（多选）32．（2分）如图所示为内燃机四冲程工作示意图，下列说法错误的是（　　）
A．一个工作循环的正确顺序是：丙乙甲丁
B．甲丙丁图是靠飞轮惯性完成的冲程
C．甲图是对外输出动力的冲程
D．乙图冲程将内能转化为机械能
【解答】解：
甲图中两个气阀都关闭，活塞向上运动，是压缩冲程，此冲程机械能转化为内能；
乙图中两个气阀都关闭，火花塞点火，活塞下运动，是做功冲程，此冲程将内能转化为机械能；
丙图中进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
丁图中排气门打开，活塞向上运动，气缸容积减小，是排气冲程；
A、四个冲程的正确顺序是丙甲乙丁，故A错误；
B、四冲程内燃机工作时，只有做功冲程对外输出功，依靠飞轮的惯性来完成的冲程有吸气冲程、压缩冲程和排气冲程，甲丙丁图是靠飞轮惯性完成的冲程，故B正确；
C、甲图为压缩冲程，在该冲程中将机械能转化为内能，不是对外输出动力的冲程，故C错误；
D、乙图为做功冲程，此冲程将内能转化为机械能，故D正确。
故选：AC。
（多选）33．（2分）关于温度、热量、内能，以下说法错误的是（　　）
A．温度相同的物体，内能可能不同
B．物体温度升高了，它的内能一定增加
C．物体内能增大，它一定从外界吸收了热量
D．在相同温度下，1kg的水比1kg的冰含有的热量多
【解答】解：
A、内能的大小跟质量、温度、状态有关，所以，温度相同的物体，内能可能不同，故A正确；
B、物体温度升高，分子的无规则运动变快，其内能一定增加，故B正确；
C、物体内能增大，可能是从外界吸收了热量，也可能是外界物体对它做了功，故C错误；
D、热量是一个过程量，不能说含有多少热量，故D错误。
故选：CD。
（多选）34．（2分）手机电池是可重复使用的电池，它能被充电和放电成千上万次，下列关于手机电池的说法中正确的是（　　）
A．手机在待机时电池消耗电能，在充电时电池提供电能
B．手机在待机时电池提供电能，在充电时电池消耗电能
C．手机在待机时电池是电源，在充电时电池是用电器
D．手机在待机时电池是用电器，在充电时电池是电源
【解答】解：手机在待机时，电池是电源，是提供电能的装置；充电时，电池是用电器，是消耗电能的，故BC正确，AD错误。
故选：BC。
（多选）35．（2分）如图所示，当开关S闭合时，灯L1、L2均不亮。若电路故障为灯L1断路，则当小明将电流表分别并联在灯L1两端和灯L2两端时，下列说法正确的是（　　）

A．并联在L1两端，灯L1不亮、L2亮
B．并联在L2两端，灯L1、L2均亮
C．并联在L1两端，电流表有示数
D．并联在L2两端，电流表有示数
【解答】解：由图可知，该电路为串联电路；电路故障为灯L1断路，当小明将电流表并联在灯L1两端时，电路接通，灯L1不亮，灯泡L2发光，电流表有示数；
当小明将电流表并联在灯L2两端时，电路是断开的，灯L1、L2均不亮，电流表无示数；故AC正确，BD错误。
故选：AC。
（多选）36．（2分）以下电路中，可以正确测出灯L1电流大小的电路是（　　）
A．
B．
C．
D．
【解答】解：
A、两只灯泡并联，电流表在干路位置，测量的是干路电流，故A不符合题意；
B、两只灯泡并联，电流表与L1串联，测量通过L1的电流，但是进入电流表的电流方向错误，故B不符合题意；
C、两只灯泡并联，一只电流表在干路位置，另一只电流表与L2串联，测量通过L2的电流，两电流表示数之差，就是通过灯泡L1的电流，故C符合题意；
D、两只灯泡并联，电流表与L1串联，测量通过L1的电流，故D符合题意。
故选：CD。
二、作图题（共5分，37题3分，38题2分）
37．（3分）在方框内画出左图实物图对应的电路图。

【解答】解：
由实物图知，电流从电源正极流出后，经过开关S分成两支，分别通过两个灯泡，电流汇合后回到电源负极，如下图所示：

38．（2分）如图是小红“探究并联电路电流特点”实验时未连好的电路，现要求灯L1和灯L2并联，且用电流表测灯L2中的电流。请你用笔画线表示导线完成电路连接。

【解答】解：灯L1和灯L2并联，用电流表测灯L2中的电流，电流表与灯L2串联，如下所示：

三、实验探宄题（每空1分，共17分）
39．（7分）小军用图中两个相同的装置做实验来比较两种液体的吸热能力，收集的实验数据记录如表：
温度/℃
20
30
40
50
加热时间/s
甲
0
40
82
126
乙
0
18
40
64
（1）实验中液体1与液体2的质量是否相等？　相等　（选填“相等”或“不相等”）；
（2）实验中，用 　加热时间　间接反映液体吸收热量的多少；
（3）分析实验数据可知：当它们升高相同温度时，　甲　（选填“甲”或“乙”，下同）液体需要吸收的热量更多；当它们吸收相同热量时，　乙　液体升温更高。所以，　甲　的吸热能力较强，物理学上用 　比热容　这个物理量来描述物质的吸热能力。
（4）若在这两种液体中选择一种作为汽车发动机的冷却剂，　甲　液体冷却效果更好。

【解答】解：（1）比较两种液体的吸热能力时，采用的是控制变量法，实验中需要控制液体的质量相同；
（2）用相同的装置加热，加热相同的时间，放出的热量就是相等的，甲和乙吸收的热量也就是相等的，所以物质吸热的多少是通过加热时间来反映的；这是转换法的应用；
（3）由表中实验数据可知，甲、乙升高相同的温度，甲需要的加热时间长，甲吸收的热量多，甲的吸热能力强；
当它们加热相同的时间，则它们吸收相同热量，乙温度升高的多；
物理学上用比热容来描述物质的吸热能力，比热容大，表明物质的吸热能力强；
（4）根据Q＝cmΔt，吸收相同的热量，吸热能力强的，温度升高的就小，就更适合做冷却液，所以甲液体的冷却效果好。
故答案为：（1）相等；（2）加热时间；（3）甲；乙；甲；比热容；（4）甲。
40．（4分）小明要完成测量某只小灯泡发光时通过灯丝中的电流的实验。
（1）要测量小灯泡的电流，必须将电流表与小灯泡　串　联。
（2）小明在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路过程中，他忘了要　断开开关　。
（3）改进后闭合开关，又发现电流表指针向左偏转，如上图所示，造成这种现象的原因是　③　（选填数字序号）。
①电流表量程选择过小 ②电流表量程选择偏大 ③电流表正负接线柱接反
（4）小明使用电流表0～3A的量程，测量时指针向刻度方向偏转了3格，为了减少误差，则此时电流表的量程应选择为　0～0.6A　（选填“0～0.6A”或“0～3A”）。

【解答】解：（1）要测量小灯泡的电流，必须将电流表与小灯泡串联；
（2）连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，电路中有来电流，说明在连接电路过程中，他忘了要断开开关；
（3）如上图所示，闭合开关，发现电流表指针反偏，说明电流表正负接线柱接反，故选③；
（4）使用电流表0～3A的量程，测量时指针向刻度方向偏转了3格，电流表指针偏转幅度过小，会使数据误差较大，为了减少误差，则此时电流表的量程应选择较小量程0～0.6A；
故答案为：（1）串；（2）断开开关；（3）③；（4）0～0.6A。
41．（6分）小海和小梅一起做“探究并联电路中电流的规律”实验。

位置
A
B
C
电流/A
0.30
0.24
0.54
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是 　C　（选填“A”“B”或“C”）处的电流。
（2）连接电路时，开关要处于 　断开　状态。请在图乙中移动一根导线，测量另外一处的电流，在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
（3）测出A、B、C三处的电流如表所示，由此得出初步结论：　IC＝IA+IB　。小梅指出：为了得出更普追的规律，应当进行多次实验操作方法是 　换用不同规格的灯泡多次测量　。
（4）在实验的过程中，闭合开关后，观察到L2发光，而L1不发光，则电路存在的故障是 　L1断路　。
【解答】解：（1）根据题乙可知，此时电流表接在干路中，电流表测量的是C处的电流；
（2）连接电路时，为了保护电路，开关断开；
电流可以测量灯泡L1的电流，则电流表与灯L1串联；电流可以测量灯泡L2的电流，则电流表与灯L2串联，如下图所示：
；
（3）根据表中的实验数据，0.54A＝0.30A+0.24A，故根据数据得出一个初步结论：IC＝IA+IB；
只根据一组实验数据得出的结论有偶然性，为得出普遍性的结论，要换用不同规格的灯泡多次测量；
（4）闭合开关后，观察到灯L2发光，但灯L1不发光，由于并联电路各支路互不影响，这说明L1所在支路断路，即L1断路。
故答案为：（1）C；（2）断开；如上图；（3）IC＝IA+IB；换用不同规格的灯泡多次测量；（4）L1断路。
四、计算题（共13分）
42．（8分）可燃冰是一种新型能源，它是水和天然气在高压低温情况下形成的类冰状结晶物质，主要成分是甲烷，其开采是世界难题，据中央电视台2017年5月18日报道，我国可燃冰已试采成功，技术处于世界领先，用燃气锅炉烧水时，把质量为500kg，初温为20℃的水加热到100℃，共燃烧了12m3天然气，已知水的比热容c水＝4.2×103J/（kg•℃），天然气热值q＝4.2×107J/m3，可燃冰的热值为同体积天然气的160倍，求：
（1）水吸收的热量；
（2）燃气锅炉烧水时的效率；
（3）若换用可燃冰，应使用多少m3可燃冰。
【解答】解：（1）水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×500kg×（100℃﹣20℃）＝1.68×108J；
（2）天然气完全燃烧放出的热量：
Q放＝Vq天然气＝12m3×4.2×107J/m3＝5.04×108J；
燃气锅炉烧水时的效率：
η＝×100%＝×100%≈33.3%；
（3）可燃冰的热值为同体积天然气的160倍，
则可燃冰的热值：q可燃冰＝160q天然气＝160×4.2×107J/m3＝6.72×109J/m3，
若换用可燃冰燃烧放出相同的热量，应使用可燃冰的体积：
V可燃冰＝＝＝0.075m3。
答：（1）水吸收的热量为1.68×108J；
（2）燃气锅炉烧水时的效率为33.3%；
（3）若换用可燃冰，应使用0.075m3可燃冰。
43．（5分）在如图甲所示的电路中，电流表A1的示数是1.6A，电流表A2如图乙所示，则：
（1）电流表A2的示数是多少？
（2）通过灯泡L1和L2的电流各是多少？

【解答】解：根据电路图可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
（1）根据图乙可知，电流表量程为0～0.6A，分度值为0.02A，示数为0.56A；
（2）因电流表A1测量干路电流，电流表A2测量通过L2的电流，所以干路电流为1.6A，通过灯泡L2的电流为0.56A；
因并联电路中，干路电流等于各支路电流之和，所以通过灯泡L1的电流：I1＝I﹣I2＝1.6A﹣0.56A＝1.04A。
答：（1）电流表A2的示数是0.56A；
（2）通过灯泡L1和L2的电流各是1.04A和0.56A。
五、开放题（每空2分，共8分）
44．（8分）阅读短文，回答问题。

（1）一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小杜同学在市场上买了串小彩灯，按下列步骤进行实验探究：把所买的这串小彩灯接入电路，闭合开关后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合开关后发现全部小彩灯均不发光。根据上述实验现象可知每盏小彩灯间是以 　串联　方式连接的。当这串小彩灯正常工作时，用电流表测出电源插头处的电流为220mA，则经过第10盏小灯的电流为 　0.22　A。
（2）如图甲所示，一旦有一个彩灯灯丝熔断了，其他彩灯瞬间会熄灭后又重新亮起。每个彩灯的内部结构如图乙所示，灯丝引线上均绕有细金属丝R，R上有一层绝缘物质，当彩灯发光时，细金属丝R 　断路　（通路/断路）；当灯丝断开后，电加在细金属丝R上使绝缘物质被击穿，形成 　通路　（通路/断路），电流通过R，这样其余彩灯仍能发光。
【解答】解：（1）因取下一盏灯泡后其它灯泡均不发光，故这些灯泡之间是相互影响的，所以它们之间是串联在一起的；
串联电路中各处的电流处处相等，已知电源插头处的电流为220mA，经过第10盏小灯的电流就是为220mA，合0.22A；
（2）由于彩灯灯丝和金属丝是并联的，彩灯灯丝发光时，金属丝上有绝缘物质，金属丝断路，当彩灯灯丝断开时，电流把金属丝上的绝缘材料击穿，金属丝接通，不影响其它灯泡工作。
故答案为：（1）串联；0.22；（2）断路；通路。



声明：试题解析著作权属所有，未经书面同意，不得复制发布日期：2022/9/28 17:43:51；用户：张绵；邮箱：2548256485@qq.com；学号：19601098
