2021年中考物理第二轮复习典型例题剖析及训练题--作图题

这是一份2021年中考物理第二轮复习典型例题剖析及训练题--作图题，共15页。

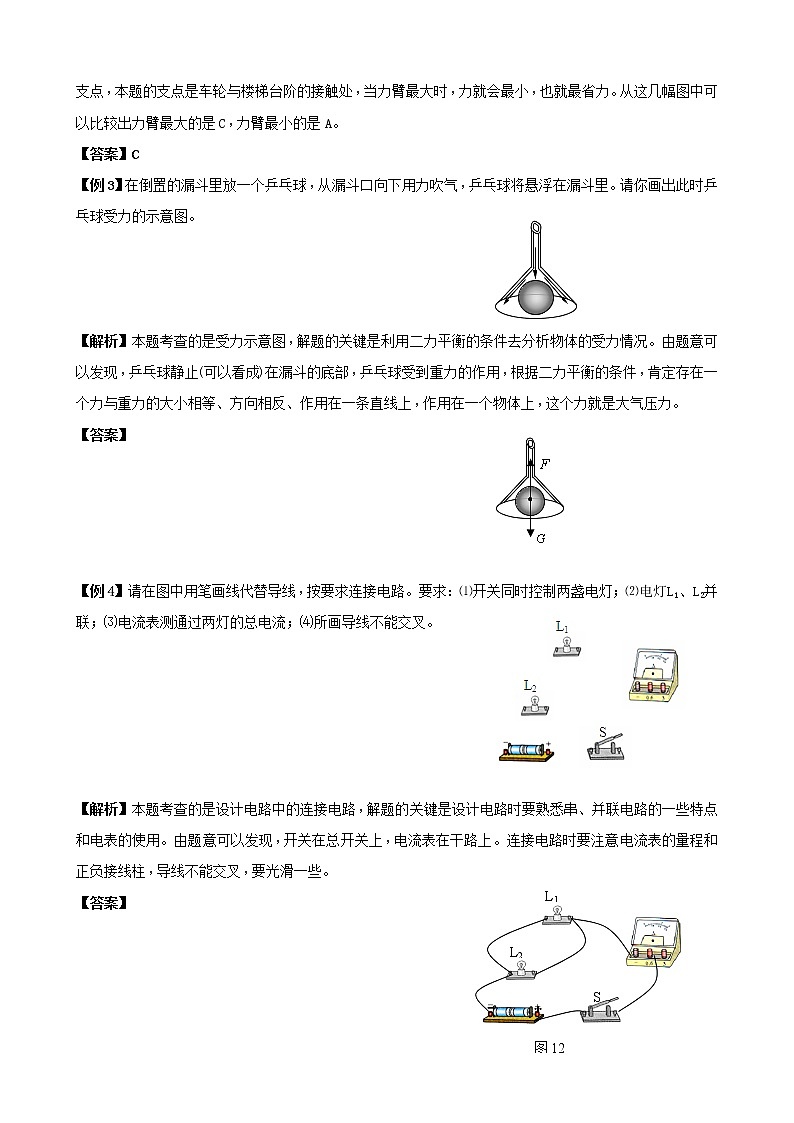

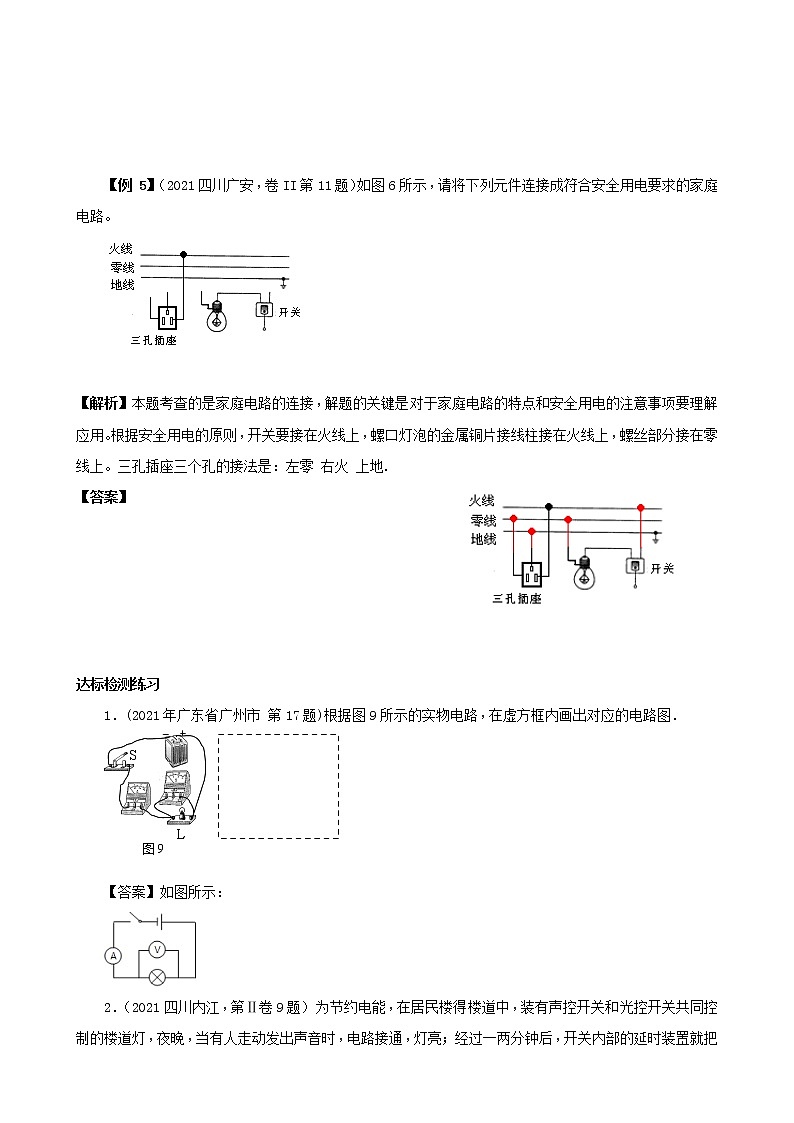

2012年中考物理第二轮复习典型例题剖析及训练题--作图题中考分值：6分－－9分中考热点概括【考点聚焦】1. 光的反射定律和光的折射规律。2. 力的示意图和杠杆的力臂。3. 画电路图和连接实物图。4. 画磁感线和标明磁极。典型例题剖析【例1】（11武汉）下列作图中错误的是（      ）   【解析】本题是考查受力分析、电磁铁、光的折射和光的反射的综合作图题解题的关键是对于受力示意图、安培定则、凸透镜对光线的折射和平面镜反射等基础作图的一些规范要理解领会。对于A静止在斜面上的物体受力有重力方向竖直向下斜面的支持力方向垂直斜面向上斜面对物体的摩擦力方向沿斜面向上（因为物体有向下运动的趋势所以受到摩擦力）三个力的作用点都在物体的几何中心上故A正确。对于B通过右手安培定则可以判断出通电螺线管的极性是右端N极小磁针的S极应该向左故B错误。对于C,过焦点的光线经过凸透镜后折射光线平行于主光轴射出故C正确。对于D光斜射到平面镜后发光点在平面镜上形成一个虚像点反射光线和虚像点在一条直线上故D正确。【答案】B【例2】（09金华）在海南举办的大力士比赛中有一个项目是把车轮推上台阶。下面把车轮推上台阶的四种方法推力的作用点相同推力的方向不同如图所示则哪一种推法最省力（    ）         【解析】本题考查的是省力的情况解题的关键是如何利用增大力臂减小力的关系。分析力臂首先要找到支点本题的支点是车轮与楼梯台阶的接触处当力臂最大时力就会最小也就最省力。从这几幅图中可以比较出力臂最大的是C力臂最小的是A。【答案】C【例3】在倒置的漏斗里放一个乒乓球从漏斗口向下用力吹气乒乓球将悬浮在漏斗里。请你画出此时乒乓球受力的示意图。   【解析】本题考查的是受力示意图解题的关键是利用二力平衡的条件去分析物体的受力情况。由题意可以发现乒乓球静止(可以看成)在漏斗的底部乒乓球受到重力的作用根据二力平衡的条件肯定存在一个力与重力的大小相等、方向相反、作用在一条直线上作用在一个物体上这个力就是大气压力。【答案】    【例 4】请在图中用笔画线代替导线按要求连接电路。要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。     【解析】本题考查的是设计电路中的连接电路解题的关键是设计电路时要熟悉串、并联电路的一些特点和电表的使用。由题意可以发现开关在总开关上电流表在干路上。连接电路时要注意电流表的量程和正负接线柱导线不能交叉要光滑一些。【答案】       【例 5】（2021四川广安卷II第11题）如图6所示请将下列元件连接成符合安全用电要求的家庭电路。 【解析】本题考查的是家庭电路的连接解题的关键是对于家庭电路的特点和安全用电的注意事项要理解应用。根据安全用电的原则开关要接在火线上螺口灯泡的金属铜片接线柱接在火线上螺丝部分接在零线上。三孔插座三个孔的接法是：左零 右火 上地.【答案】     达标检测练习1．(2021年广东省广州市 第17题)根据图9所示的实物电路在虚方框内画出对应的电路图． 【答案】如图所示：2．（2021四川内江第Ⅱ卷9题）为节约电能在居民楼得楼道中装有声控开关和光控开关共同控制的楼道灯夜晚当有人走动发出声音时电路接通灯亮；经过一两分钟后开关内部的延时装置就把电路断开灯灭。白天无论发出多大的声音灯也不亮。请将图乙中的器材连成符合楼道要求的电路。【答案】3．（2021江苏苏州第24题第（4）小题）在图丁所示的两个虚线框内分别填入电源或开关的符号并满足闭合任何一个开关都能使小灯泡L发光。【答案】 4．（2021年山西省第35题）请在图9的两个虚线框内选填“电源”和“开关”的符号并满足当开关都闭合时两灯组成并联电路。【答案】如图所示： 5．（湖北省荆门市2021年第14题）（3）根据如图所示的电路请在虚线框中画出这个电路的电路图。    【答案】如图所示：6．（2021年浙江衢州 第29题）如图所示为钓鱼竿钓鱼的示意图O为支点F1表示手对钓鱼竿的作用力请完成下列问题：(1)在图中画出鱼线对钓鱼竿拉力F2的力臂l2；(2)钓鱼竿属于  ▲  杠杆(选填“省力”、“费力”或“等臂”)。    【答案】29．(1)(见下图所示)    (2)费力7．（2021山东聊城第Ⅱ卷第11题）请在右图中画出力F的力臂和物体所受重力的示意图。【答案】8．（2021江苏南京第23(3)题）画出图丙中F1的力臂l1并在A点画出阻力F2的示意图。【答案】9．(2021甘肃兰州第26题第2小题)如图所示的是汽车液压刹车装置的一部分该装置中AOB实为一个杠杆O是杠杆的支点请画出刹车时它所受的动力F1、阻力F2和动力臂L1。【答案】10.（2021四川成都A卷第23（2）题）图中小球和杠杆都处于静止状态请作出小球所受重力及线AB对杠杆的拉力的示意图。【答案】每画正确一个力1分。11．（2）在B图中画出力F1的力臂和力臂L2对应的力F2。  【答案】12．（2021江苏无锡第28题第（3）小题）如图所示的钢丝钳其中A是剪钢丝处嚣为手的用力点()为转动轴(支点)图丙为  单侧钳柄及相连部分示意阁．请在圈丙中硎出钢丝钳剪钢丝时的动力臂和阻力R【答案】 13.（2021年江苏省淮安市第19题）（2）如图所示画出动力F的力臂。【答案】如图所示：14．（2021年湖南岳阳市第26题）②如图乙所示轻质杠杆的支点为O请画出物块G重力的示意图和力F的力臂；【答案】如图所示：15．（2021江苏扬州第23题（3）小题）根据安全用电原则将图丙中两只开关、两只“220V  40W”电灯连在家庭电路中要求开关同时控制两灯且能正常发光。【答案】16．（2021江西第15题）如图5所示、是家庭电路中带有控制开关的三孔插座请在图6中用笔画线将控制开关和三孔插座正确地连接在家庭电路中连接前请标明火线和零线。【答案】17．（2021四川广安卷II第11题）如图6所示请将下列元件连接成符合安全用电要求的家庭电路。【答案】18．（2021年广东省第15题）（3）如图10所示请用笔画线代替导线将图中元件接入家庭电路中要求：①开关控制电灯后接入.②三孔插座单独接入.【答案】如图所示：19．(2021江苏盐城第21题第2小题)如图乙所示用笔画线代替导线将电灯和开关接到电路中．【答案】20．(2021江苏泰州第24题第3小题)如图15所示用笔画线代替导线将电灯、开关、三眼插座接到电路中。【答案】21．（2021山东省荷泽市第15题）请在图9中标出通电螺线管的N、S极。【答案】如图所示 22．（2021山东聊城第Ⅱ卷第10题）通电螺线管的附近放置了一枚小磁针小磁针静止时的位置如图所示。请在图中标出磁感线的方向和小磁针的N极。【答案】 23．（2021年福建省福州 第21题第3小题）请根据图12中小磁针静止时的指向标出通电螺线管中的电流方向。【答案】如图所示：24．(2021甘肃兰州第26题第3小题)请标出通电螺线管两端的极性并画出图中放置的小磁针北极在螺线管通电是的受力方向（黑色部分表示小磁针的N级）。【答案】25．（2021江苏苏州第24题第（3）小题）如图丙所示是一个已知N、S极的通电螺线管在图中标出通电螺线管外部磁感线（虚线）的方向和电源的正、负极。【答案】 26．（2021四川成都A卷第23（1）题）标出图中通电螺线管的小磁针（静止）的南北极（用“S”和“N”表示）。【答案】如图 (1)(2分)螺线管画正确得1分磁针画正确得1分。27．根据图C中小磁针的指向判断通电螺线管中电源的正负极。  【答案】28．（2021江苏无锡第28题第（2）小题）条形磁体旁的小磁针静止时所指的方向如图乙所示。试标出条形磁体的N、S极和磁感线的方向． 【答案】29．（2021年江苏省淮安市第19题）（3）如图所示标出A点的磁场方向。【答案】如图所示：30．（2021湖北黄石第35题）请用笔画线代替导线将图6所示的实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向A端移动后通电螺线管的磁性减弱；③原有导线不得更改。【答案】 31．（2021江苏连云港第24题）按照题目要求作图   （1）（2021江苏连云港第24题第（1）小题）如图（甲）所示请标出通电螺线管管的N、S极并用箭头画出图中磁感线的方向．【答案】32．（2021山东德州II卷第8题）给螺线管通电后小磁针静止时N极指向如图8所示请在虚线框内用箭头标出电流的方向。【答案】如图2所示方向正确得1分；箭头没有画在导线上不扣分。33．（2021年湖南岳阳市第26题）③请标出图冰中通电螺线管的N极和导线中的电流方向。【答案】如图所示：  34．（2021湖北襄阳第33题）在图8中标出电源的正负极【答案】  35．（2021年湖北省黄冈市第29题）课堂演示实验时老师让小钢球从斜面滚下在水平桌面上运动经过一条形磁铁附近运动轨迹如图所示。请作出小球在图中位置时水平方向上的受力示意图。【答案】如图所示：36．（2021上海市第18题）根据图8中通电螺线管的N圾标出磁感线方向、小磁针的N极并在括号内标出电源的正、负极。【答案】 37．（2021年福建省泉州市第23题）(3)标出图12(c)所示条形磁体的磁极。【答案】如图所示：38．（2021年广东省第15题）（1）画出如图8所示小球所受重力的示意图。【答案】如图所示： 39．(2021年湖南衡阳第22题）如图一木块漂浮在水面上请画出它所受的重力示意图。【答案】38．（湖北省荆门市2021年第14题）（2）如图所示一物体以某一速度冲上表面粗糙的固定斜面请画出物体在上滑过程中所受的摩擦力的示意图。（力的作用点画在物体的重心）【答案】如图所示： 39.(2021年福建省泉州市第23题)如图所示是水平公路行驶的汽车,请画出汽车牵引力的示意图. 40．(2021江苏宿迁第22题第2小题)画出图乙中茶杯所受重力的示意图．【答案】
