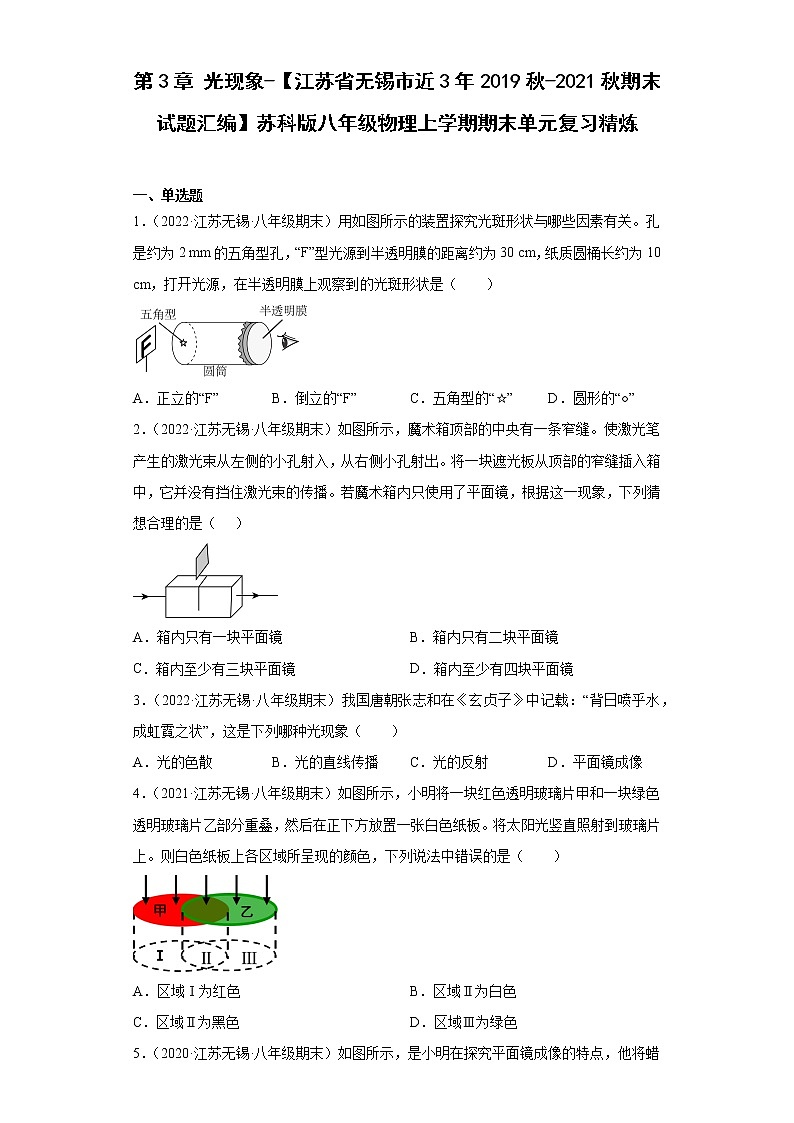

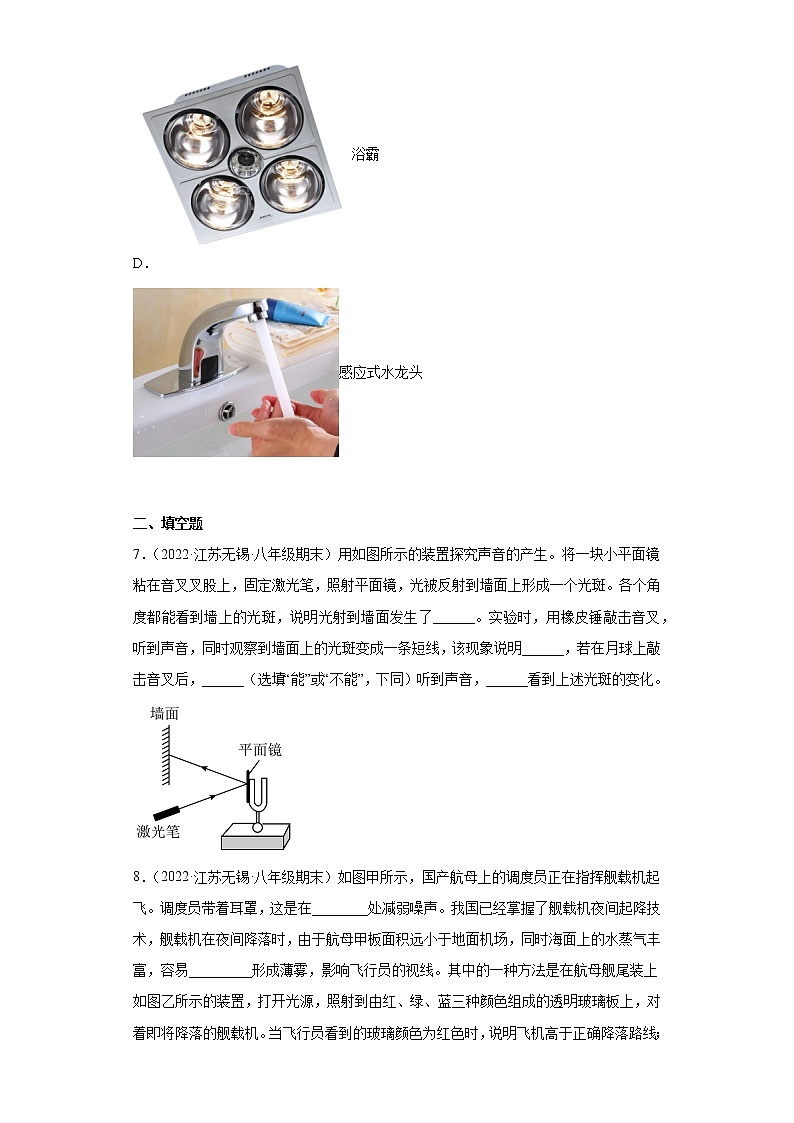

第3章 光现象-【江苏省无锡市近3年2019秋-2021秋期末试题汇编】苏科版八年级物理上学期期末单元复习精炼 一、单选题1．（2022·江苏无锡·八年级期末）用如图所示的装置探究光斑形状与哪些因素有关。孔是约为2 mm的五角型孔，“F”型光源到半透明膜的距离约为30 cm，纸质圆桶长约为10 cm，打开光源，在半透明膜上观察到的光斑形状是（　　）A．正立的“F” B．倒立的“F” C．五角型的“☆” D．圆形的“○”2．（2022·江苏无锡·八年级期末）如图所示，魔术箱顶部的中央有一条窄缝。使激光笔产生的激光束从左侧的小孔射入，从右侧小孔射出。将一块遮光板从顶部的窄缝插入箱中，它并没有挡住激光束的传播。若魔术箱内只使用了平面镜，根据这一现象，下列猜想合理的是（     ）A．箱内只有一块平面镜 B．箱内只有二块平面镜C．箱内至少有三块平面镜 D．箱内至少有四块平面镜3．（2022·江苏无锡·八年级期末）我国唐朝张志和在《玄贞子》中记载：“背日喷乎水，成虹霓之状”，这是下列哪种光现象（　　）A．光的色散 B．光的直线传播 C．光的反射 D．平面镜成像4．（2021·江苏无锡·八年级期末）如图所示，小明将一块红色透明玻璃片甲和一块绿色透明玻璃片乙部分重叠，然后在正下方放置一张白色纸板。将太阳光竖直照射到玻璃片上。则白色纸板上各区域所呈现的颜色，下列说法中错误的是（　　）A．区域Ⅰ为红色 B．区域Ⅱ为白色C．区域Ⅱ为黑色 D．区域Ⅲ为绿色5．（2020·江苏无锡·八年级期末）如图所示，是小明在探究平面镜成像的特点，他将蜡烛A作为物体，用蜡烛B模拟A的像。下列说法错误的是（　　）A．白纸应放在水平面上，茶色玻璃板应与白纸垂直B．为了使成像更清晰，蜡烛B应该点燃C．蜡烛A、B的长度应该相等D．该实验在较暗的环境中进行效果更好6．（2020·江苏无锡·八年级期末）下列生活中的器具，用到紫外线的是（　　）A．验钞机B．电视遥控器C．浴霸D．感应式水龙头 二、填空题7．（2022·江苏无锡·八年级期末）用如图所示的装置探究声音的产生。将一块小平面镜粘在音叉叉股上，固定激光笔，照射平面镜，光被反射到墙面上形成一个光斑。各个角度都能看到墙上的光斑，说明光射到墙面发生了______。实验时，用橡皮锤敲击音叉，听到声音，同时观察到墙面上的光斑变成一条短线，该现象说明______，若在月球上敲击音叉后，______（选填“能”或“不能”，下同）听到声音，______看到上述光斑的变化。8．（2022·江苏无锡·八年级期末）如图甲所示，国产航母上的调度员正在指挥舰载机起飞。调度员带着耳罩，这是在________处减弱噪声。我国已经掌握了舰载机夜间起降技术，舰载机在夜间降落时，由于航母甲板面积远小于地面机场，同时海面上的水蒸气丰富，容易_________形成薄雾，影响飞行员的视线。其中的一种方法是在航母舰尾装上如图乙所示的装置，打开光源，照射到由红、绿、蓝三种颜色组成的透明玻璃板上，对着即将降落的舰载机。当飞行员看到的玻璃颜色为红色时，说明飞机高于正确降落路线；当看到的玻璃颜色为蓝色时，说明低于降落路线；绿色为路线正确。则该装置的光源必须是_________色的；飞行员能在夜间看到不同颜色的玻璃，是利用了___________原理。 9．（2022·江苏无锡·八年级期末）如图所示，在空气中，光是沿直线传播的，在平行光的照射下，杆（物体）越高，其影子越长。物体的高度之比与对应的影子长之比是相等的。请用一根木棒A和皮尺测量旗杆B的高度。（1）在同一时刻标记木棒A、旗杆B影子的位置，并测量出如下物理量：木棒A的长度记为a；________记为b；_______记为c；（2）利用上述测量的物理量符号表示旗杆的长度为_________。10．（2022·江苏无锡·八年级期末）2021年的4月至8月，云南亚洲象群的北移南归牵动全国人民的心。亚洲象可以通过频率___________（选填“高于”或“低于”）20Hz的次声波相互交流信息。为了掌握象群的行踪，有关部门使用无人机进行24h不间断监测。在夜晚，无人机上的成像系统可以通过大象辐射的___________线对其进行拍摄。11．（2020·江苏无锡·八年级期末）一个长方形水槽中装有一定量的水，小明将一块平面镜斜插入水槽中，使太阳光照射在平面镜上，并反射到白色墙壁上，墙壁上出现了彩色的条纹，这是由于此时平面镜上方的水类似于______（填写一个光学元件名称），太阳光照射到其上发生了______；轻轻敲击水槽，使水面迅速地做微小振动，墙面上的彩色条纹将______（选填“消失”、“振动”或“不变”）。 三、作图题12．（2022·江苏无锡·八年级期末）如图所示，入射光线AO和镜面的夹角为30°，请画出AO的反射光线并标出反射角。13．（2022·江苏无锡·八年级期末）作出图中物体AB在平面镜中的像A′B′。14．（2021·江苏无锡·八年级期末）如图所示，一束光经A点所在的平面镜反射后照到盆中花上B点处。请画出平面镜的位置和光路图。15．（2021·江苏无锡·八年级期末）请在图中画出井中的青蛙看到天的范围的光路图，A点是青蛙眼睛的位置。16．（2020·河南商丘·八年级期末）如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。 17．（2020·江苏无锡·八年级期末）一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分．请在图中画出AB通过水面反射所成的像A′B′．(     ) 四、实验题18．（2021·江苏无锡·八年级期末）如图所示，是小明在水平桌面上“探究平面镜成像特点”的实验装置。(1)实验中，用玻璃板代替平面镜，利用了玻璃透明的特点，便于确定 ______ ；玻璃板应 ______ 放置；(2)在玻璃板前面放一只棋子A，再拿另一只相同的棋子B在玻璃板后面移动，直至与棋子A的像重合，这样做是为了比较 ______ 关系；若将光屏放在棋子B所在的位置，直接观察光屏，不能看到棋子A的像，说明平面镜所成的像是 ______ （选填“实”或“虚”）像。19．（2021·江苏无锡·八年级期末）晴天正午，为了“探究树荫下的光斑形状与孔的形状的关系”，小明制作了一个简易的探究工具：在一张不透明的卡片纸上用小刀刻出三角形、菱形、正方形的孔，孔的边长为5cm。如图甲所示。 (1)小明先在地面上铺一张白纸，把带孔的卡片（如图甲）水平置于白纸上方1m的位置，让太阳光垂直透过卡片上不同形状的孔，观察到纸面上出现的光斑形状与孔的形状相同。由此得出：当____时，光斑的形状由孔的形状决定；(2)小明选取卡片甲上的三角形孔，仍水平置于距地面距离1m处，用另一张不透明的卡片覆盖在孔上，遮住孔的一小部分，如图乙所示。让太阳光通过三角形孔，地面白纸上出现亮斑。缓慢向左移动覆盖卡片，改变透光孔的大小，观察到的现象是：开始时，白纸上光斑的形状是____，但大小逐渐减小；当透光孔的边长约为5mm时，白纸上光斑形状是圆形，持续移动覆盖的卡片，减小透光孔大小，圆形光斑的大小____（选填 “变大”、“变小”或“不变”），光斑的亮度____（选填 “变亮”、“变暗”或“不变”）。由此推理得出，圆形光斑是____的像；(3)如果在该小孔上方用绿色的“F”形状的光源替代太阳发出的光经过小孔，进行实验，我们会观察到白纸上“F”的像是____（选填“黑白”或“绿色”）的。20．（2020·江苏无锡·八年级期末）小明利用如图甲所示的实验装置探究光的反射规律。纸板ENF是用两块纸板E和F连接起来的，可绕ON折转。(1)实验时把平面镜放在水平桌面上，为了使入射光和反射光的径迹同时显示在纸板上，应把纸板ENF与平面镜 ______ 放置，图中的入射角是 ______ 度；(2)多次改变入射光的方向，总能在纸板上观察到入射光和反射光的径迹，由此小明得出结论：光反射时，反射光线、入射光线和法线在同一平面内。小明得出结论的过程是否合理？答： ______ ，说明理由： ______ ；(3)若让一束光沿BO方向射向平面镜，反射光将沿 ______ 方向射出；(4)在探究得到光的反射规律后，小明想到自行车的尾灯（如图乙所示）本身并不发光，但是夜晚当汽车的灯光无论从哪个方向照在它上面时，它都能将光反射回去，以引起汽车驾驶员的注意。经了解它是由许多角反射器组成的反光装置。则该角反射器是由 ______ 。A．一个平面镜组成B．二个相互垂直的平面镜组成C．三个相互垂直的平面镜组成D．四个相互垂直的平面镜组成
参考答案：1．B【详解】在小孔成像现象中，物体经小孔成的像的形状由物体决定，与孔的形状无关，成的是倒立的实像，所以“F”型光源经过小孔后在半透明膜上观察到的光斑形状倒立的“F”。故选B。2．C【详解】如图所示由激光束从左侧的小孔射入，又从右侧小孔射出时，光线的方向没有发生改变，其实就是通过三块平面镜的反射实现的。故ABD不符合题意，C符合题意。故选C。3．A【详解】“背日喷乎水，成虹霓之状”意思为：背着太阳喷水，出现彩虹。是光的色散现象。故选A。4．B【详解】透明物体的颜色由其透过的色光决定的，所以红色玻璃只能透过红光，那么Ⅰ区为红色，绿色玻璃只能透过绿光，那么Ⅲ区为绿色，同种强度的红光和绿光混合在一起是黑色，所以Ⅱ区为黑色，故ACD正确，不符合题意，B错误，符合题意。故选B。5．B【详解】A．实验时玻璃板如果不与桌面垂直，像就不能呈在桌面上，不利于使后面的蜡烛与前面蜡烛的像完全重合，就不利于确定像的位置和大小，所以白纸应放在水平面上，茶色玻璃板应与白纸垂直。故A正确，不符合题意；B．平面镜成像是光的反射形成的，因为平面镜成虚像，所以实验中，她在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后并移动，不能点燃B蜡烛，故B错误，符合题意；C．根据实验要求，选择完全相同的两个蜡烛，目的是通过比较看出像与物的大小关系；故C正确，不符合题意；D．蜡烛点燃时比较亮，在较暗的环境中，烛焰和环境的对比度比较大，烛焰的像会更清晰。故D正确，不符合题意。故选B。6．A【详解】A．验钞机是利用紫外线能使荧光物质发光的原理制成的，故A符合题意；B．电视遥控器工作时发出的是红外线，故B不符合题意；C．浴霸会发出红外线，利用了红外线的热效应显著的特点，故C不符合题意；D．感应式水龙头是靠红外线控制出水的，故D不符合题意。故选A。7．     漫反射     声音是由物体振动产生的     不能     能【详解】[1]在各个角度都观察到墙上的光斑，这说明反射光线射向四面八方，即发生了漫反射。[2]音叉发声时，音叉振动带动镜子也振动，所以小光斑的位置会上下移动，所以出现一条短线。这个实验说明了声音是由物体振动产生的。[3]声音的传播需要介质，月球是真空环境没有介质，所以听不到声音。[4]虽然没有声音的传播，但是物体仍在振动，光线可以在真空中传播，所以仍可以看到上述光斑的变化。8．     人耳     液化     白     透明物体能透过与它颜色相同的色光【详解】[1]调度员带着耳罩，保护听力，这是在人耳处减弱噪声。[2]薄雾是水蒸气遇冷液化形成的。[3][4]透明物体的颜色是由它透过的色光决定的，白光是由各种颜色的光混合而成，光源照射到红玻璃上，红玻璃只能透过红光，光源照射到绿玻璃上，绿玻璃只能透过绿光，光源照射到蓝玻璃上，蓝玻璃只能透过蓝光，飞行员可以看到三种颜色的光，说明光源发出白光。9．     木棒的影子长     旗杆的影子长     【详解】（1）[1]根据题意，物体的高度之比与对应的影子长之比是相等的。要想测量物体的高度，需分别测出木棍和尺的高度及对应的影子的高度，故木棒A的长度记为a；木棒的影子长记为b；旗杆的影子长记为c。（2）[2]根据题意，假设旗杆的长度为h，则变形可得旗杆的高度 10．     低于     红外【详解】[1]频率小于20Hz的声波叫次声波，亚洲象依靠次声波相互交流。[2]物体会向外辐射红外线，温度越高，辐射的红外线越强，夜晚无人机能监测大象，成像系统是利用大象辐射的红外线对其进行拍摄。11．     三棱镜     色散     消失【详解】[1][2]由题意可知，平面镜斜插入水槽中，使上方的水类似于三棱镜，太阳光照射到其上发生了色散现象，所以会形成一条彩色的光带。[3]当轻轻敲击水槽，使水面迅速地做微小振动时，水面不再是平面，光在不平的水面上会发生漫反射，所以墙面上的彩色条纹将消失。12．【详解】入射光线与镜面的夹角是30°，则入射角等于反射角等于60°，首先过入射点垂直于镜面作出法线，然后根据反射角等于入射角，在法线的另一侧作出反射光线OB，如图：13．【详解】先作A点关于镜面的对称点A'，再作B点关于镜面的对称点B'，然后用虚线连接A'B'，A'B'就是AB在平面镜中的像。如图所示：14．【详解】由题意知，A点为入射点，反射光线过B点，连接AB，即为反射光线，据光的反射定律：反射角等于入射角，可作出法线，过A点作出法线的垂线，垂线的位置就是平面镜的位置。所以作图如下：15．【详解】由于光在同种均匀介质中沿直线传播，因此青蛙所看到的范围如下图所示：16．【详解】影子是光在同一种均匀介质中沿直线传播形成的，故可画出影子最长点和头部的连线，这两束光线的交点为路灯灯泡的位置，如下图所示： 17．【分析】要作出AB通过水面反射所成的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、虚像、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．【详解】先根据像与物关于水平面镜对称，作出端点A在平面镜中的像点A′，端点B在水平面镜中的像点B′重合，用虚线连接A′、B′即为物体AB在水平面镜中所成的像，如图所示：18．     像的位置     垂直于桌面（竖直）     像和物的大小及位置     虚【详解】(1)[1]实验中用玻璃板代替平面镜，是利用玻璃透明的特点，能够透过玻璃像的情况，便于确定像的位置。[2]玻璃板应竖直放置，以保证通过其所成的像也落在水平桌面上，而不会偏向水面桌面之上或之下。(2)[3]在玻璃板前面放一只棋子A，再在玻璃板后拿一只完全相同的棋子B移动，直至与A的像重合，此时B所在的位置应是A的像的位置，而且像的大小与物体的大小相等，所以这样做是为了比较像与物的大小及位置的关系。[4]若在B的位置放一光屏，直接观察光屏，不能看到A的像，即光屏上承接不到A的像，这说明平面镜所成的像是虚像。19．     孔较大     三角形     不变     变暗     太阳     绿色【详解】(1)[1]由图甲知，孔的形状不同，且孔径较大时，通过小孔所成的光斑形状与孔的形状相同，即这种情况下，光斑的形状由孔的形状决定。(2)[2]由图乙知，孔是三角形的，用一张不透明卡片覆盖在孔上，向左缓慢移动，改变透光孔的大小，一开始白纸上，光斑的形状是三角形的。[3][4][5]当透光孔的边长约为5mm时，光斑为圆形，持续向左移动覆盖卡片，即减小小孔的大小，光斑的大小不变，但光斑的亮度会变暗，因为卡片的遮挡，通过小孔的光线减少。由此可知：圆形光斑是太阳的像，当光斑是圆形后，小孔大小改变，但光斑的大小不变，原因是太阳的大小不变，小孔离地面的距离也不变，所以其像的大小也不变。(3)[6]在以上探究中，用绿色的F形状的光源替代太阳，则经过小孔在白纸上所成的F的像是绿色的，因为F形状的光源只发出绿光，透过小孔的也只有绿色光，所以在白纸上的像也是绿色的。20．     垂直     40     不合理     没有将纸板F向前或向后折转看是否出现反射光线     OA     C【详解】(1)[1][2]实验时，把平面镜放在桌面上，为了使入射光和反射光的径迹同时显示在纸板上，应把纸板ENF与平面镜垂直放置；入射角是入射光线与法线的夹角，则图中的入射角是90°﹣50°＝40°(2)[3][4]不合理，实验中要探究反射光线、入射光线和法线是否在同一平面内，应将纸板F向前或向后折转，再次观察纸板上是否还能看到反射光线。(3)[5]让一束光沿BO方向射向平面镜，即让光线逆着原来的反射光线射向镜面，反射光将沿OA方向射出，即反射光线逆着原入射光线方向射出，表明光在反射时光路是可逆的。(4)[6]自行车的尾灯本身并不发光，它是由多个角反射器（三个相互垂直的平面镜）组成的反光装置，最后的反射光线与原入射光线平行，能引起司机的注意，故选C。
