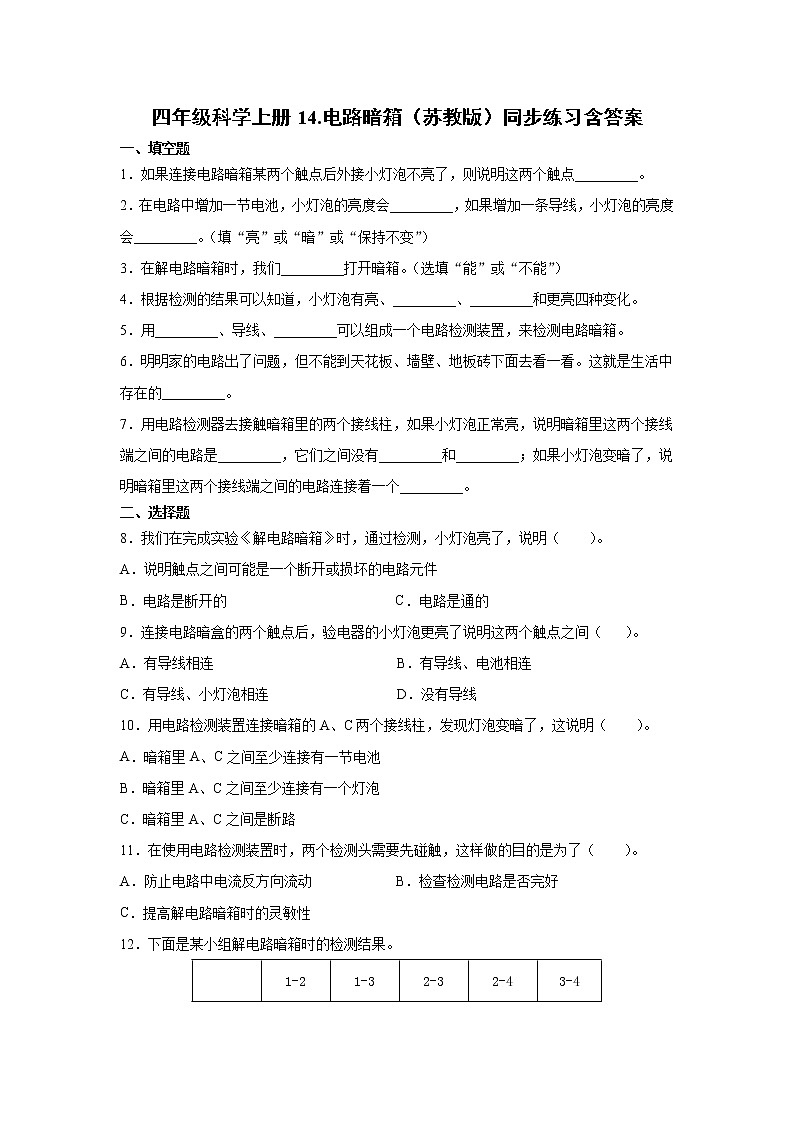

四年级科学上册14.电路暗箱（苏教版）同步练习含答案

一、填空题

1．如果连接电路暗箱某两个触点后外接小灯泡不亮了，则说明这两个触点_________。

2．在电路中增加一节电池，小灯泡的亮度会_________，如果增加一条导线，小灯泡的亮度会_________。（填“亮”或“暗”或“保持不变”）

3．在解电路暗箱时，我们_________打开暗箱。（选填“能”或“不能”）

4．根据检测的结果可以知道，小灯泡有亮、_________、_________和更亮四种变化。

5．用_________、导线、_________可以组成一个电路检测装置，来检测电路暗箱。

6．明明家的电路出了问题，但不能到天花板、墙壁、地板砖下面去看一看。这就是生活中存在的_________。

7．用电路检测器去接触暗箱里的两个接线柱，如果小灯泡正常亮，说明暗箱里这两个接线端之间的电路是_________，它们之间没有_________和_________；如果小灯泡变暗了，说明暗箱里这两个接线端之间的电路连接着一个_________。

二、选择题

8．我们在完成实验《解电路暗箱》时，通过检测，小灯泡亮了，说明（    ）。

A．说明触点之间可能是一个断开或损坏的电路元件

B．电路是断开的                        C．电路是通的

9．连接电路暗盒的两个触点后，验电器的小灯泡更亮了说明这两个触点之间（    ）。

A．有导线相连 B．有导线、电池相连

C．有导线、小灯泡相连 D．没有导线

10．用电路检测装置连接暗箱的A、C两个接线柱，发现灯泡变暗了，这说明（    ）。

A．暗箱里A、C之间至少连接有一节电池

B．暗箱里A、C之间至少连接有一个灯泡

C．暗箱里A、C之间是断路

11．在使用电路检测装置时，两个检测头需要先碰触，这样做的目的是为了（    ）。

A．防止电路中电流反方向流动            B．检查检测电路是否完好

C．提高解电路暗箱时的灵敏性

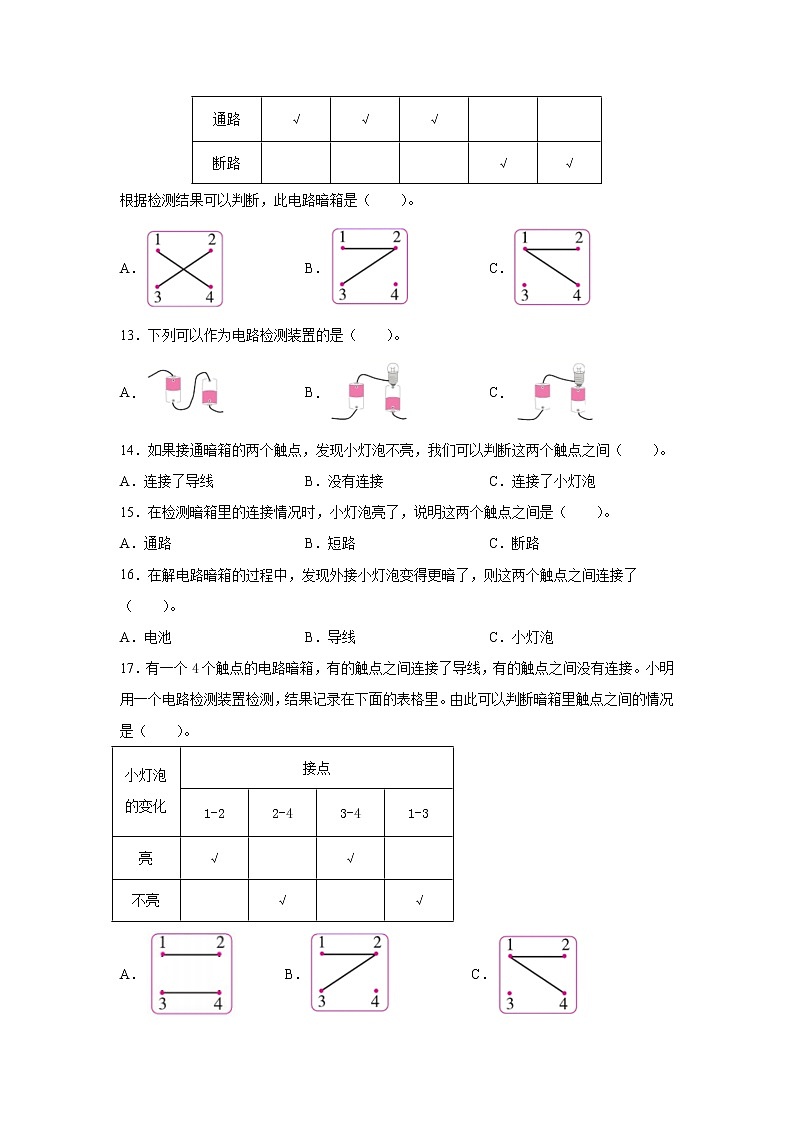

12．下面是某小组解电路暗箱时的检测结果。

根据检测结果可以判断，此电路暗箱是（    ）。

A． B． C．

13．下列可以作为电路检测装置的是（    ）。

A． B． C．

14．如果接通暗箱的两个触点，发现小灯泡不亮，我们可以判断这两个触点之间（    ）。

A．连接了导线 B．没有连接 C．连接了小灯泡

15．在检测暗箱里的连接情况时，小灯泡亮了，说明这两个触点之间是（    ）。

A．通路 B．短路 C．断路

16．在解电路暗箱的过程中，发现外接小灯泡变得更暗了，则这两个触点之间连接了（    ）。

A．电池 B．导线 C．小灯泡

17．有一个4个触点的电路暗箱，有的触点之间连接了导线，有的触点之间没有连接。小明用一个电路检测装置检测，结果记录在下面的表格里。由此可以判断暗箱里触点之间的情况是（    ）。

A．       B．           C．

三、判断题

18．我们可以外接一个小灯泡和电池，来检测暗箱两个触点之间的情况。（______）

19．如果电路检测装置连接暗箱的某两个触点之后，外接小灯泡更暗了，则这两个触点之间可能连接了小灯泡。（______）

20．连接电路暗箱的某两个触点之后，外接小灯泡可能会更亮。（______）

21．解电路暗箱需要我们了解一定的电路知识。（______）

22．在一个简单电路中增加元件，不会对小灯泡的亮度产生影响。（______）

23．如果电路检测装置连接暗箱某两个触点之后，外接小灯泡更亮了，则这两个触点之间可能连接了电池。（______）

24．解电路暗箱时，外接小灯泡变得更暗了，则两个触点之间可能连接了小灯泡。（______）

四、实验题

实验探究：解电路暗箱。

（实验材料）小灯泡、开关、暗箱盒、干电池、导线若干等。

（实验过程）通过连接一个简单电路，看小灯泡亮不亮，判断暗箱中电路是否连着。利用这个检测器可以检测暗箱盒里的电路。

25．如图1所示，用画线代替导线，在简单电路中画出能让小灯泡亮起来的连接方法，确保检测器本身无故障。

26．检测时，注意检测顺序，交换检测，接触要充分，把每次检测的结果记录如下表所示：

（现象与分析）探究暗箱里的电路时，检测器中小灯泡亮了，暗箱A、B两接点之间可能是____________；检测器中小灯泡变更暗了，暗箱A、D两接点之间可能是____________；检测器小灯泡更亮了但交换方向后就不亮了，暗箱B、C两接点之间是____________；同时发现两节电池之间的正负极接法影响电路的通断。灯泡亮了的电路称之为____________，不亮的电路称之为____________。

五、综合题

27．如图所示，用一个电路检测装置检测暗箱里触点之间的连接情况，得到下表中的结果：

由此，同学们得出了以下结论，请你判断一下，正确的画“√”，错误的画“×”。

1.王明：触点1、2之间连接了导线。（______）

2.张强：触点3、4之间是通路。（______）

3.李华：触点1.3之间连接了小灯泡。（______）

4.程平：触点1.4之间是通路。（______）

5.王明：触点2.3之间是通路。（______）

6.张强：触点2.4之间肯定没有连接。（______）

参考答案

1．没有连接

2．亮    保持不变

3．不能

4．不亮    较暗

5．小灯泡    电池

6．电路暗箱

7．通路    电池    小灯泡    小灯泡

8．C

9．B

10．B

11．B

12．B

13．B

14．B

15．A

16．C

17．A

18．√

19．√

20．√

21．√

22．×

23．√

24．√

25．

26．连接了导线    连接了小灯泡    连接了干电池    通路    断路

27．×    √    √    ×    √    √
