高考物理一轮复习课时作业27电路的基本概念和规律含答案
展开
这是一份高考物理一轮复习课时作业27电路的基本概念和规律含答案

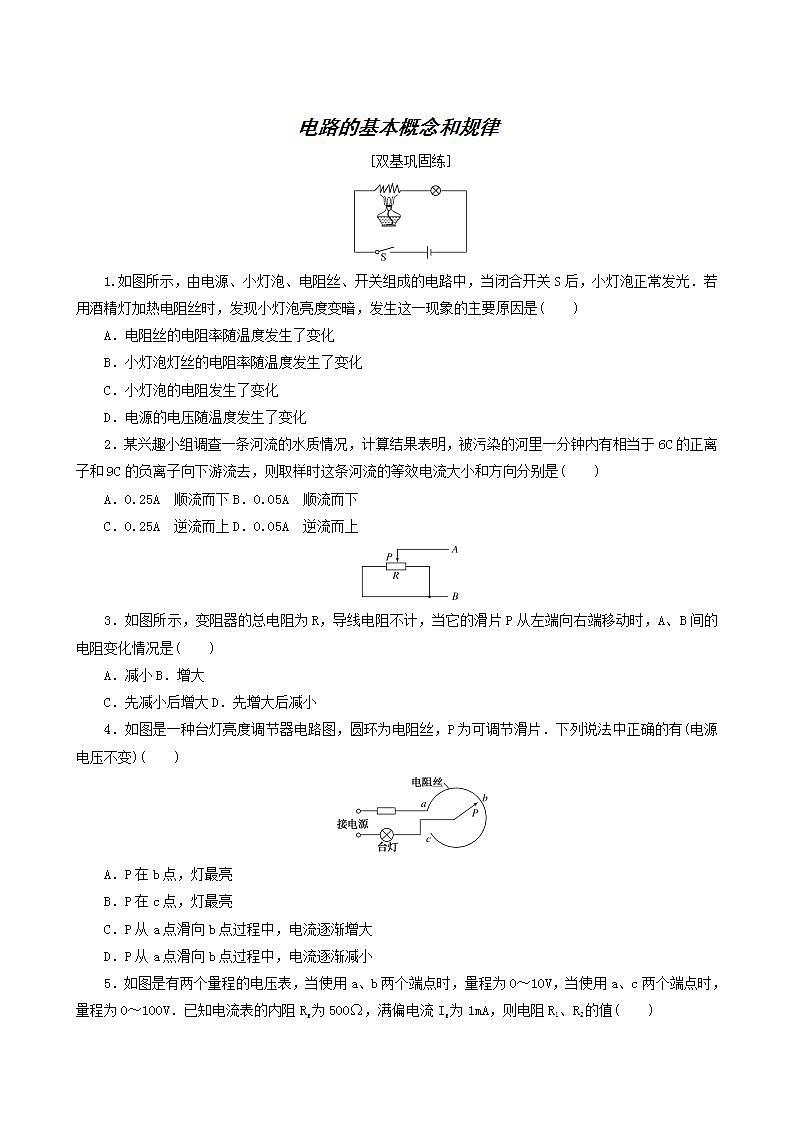

电路的基本概念和规律[双基巩固练]1.如图所示，由电源、小灯泡、电阻丝、开关组成的电路中，当闭合开关S后，小灯泡正常发光．若用酒精灯加热电阻丝时，发现小灯泡亮度变暗，发生这一现象的主要原因是( )A．电阻丝的电阻率随温度发生了变化B．小灯泡灯丝的电阻率随温度发生了变化C．小灯泡的电阻发生了变化D．电源的电压随温度发生了变化2．某兴趣小组调查一条河流的水质情况，计算结果表明，被污染的河里一分钟内有相当于6C的正离子和9C的负离子向下游流去，则取样时这条河流的等效电流大小和方向分别是( )A．0.25A 顺流而下B．0.05A 顺流而下C．0.25A 逆流而上D．0.05A 逆流而上3．如图所示，变阻器的总电阻为R，导线电阻不计，当它的滑片P从左端向右端移动时，A、B间的电阻变化情况是( )A．减小B．增大C．先减小后增大D．先增大后减小4．如图是一种台灯亮度调节器电路图，圆环为电阻丝，P为可调节滑片．下列说法中正确的有(电源电压不变)( )A．P在b点，灯最亮B．P在c点，灯最亮C．P从a点滑向b点过程中，电流逐渐增大D．P从a点滑向b点过程中，电流逐渐减小5．如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～10V，当使用a、c两个端点时，量程为0～100V．已知电流表的内阻Rg为500Ω，满偏电流Ig为1mA，则电阻R1、R2的值( )A．9500Ω 90000ΩB．90000Ω 9500ΩC．9500Ω 9000ΩD．9000Ω 9500Ω6．[2021·吉安五校联考](多选)电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全．如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻(简称“隔电电阻”)，因而人体两端的电压不高于12V，下列说法正确的是( )A．曲长管道应选用不易导电的材料制成B．曲长管道应选用导电性能好的材料制成C．“隔电电阻”大于“人体电阻”，且两者串联D．热水器漏电且接地线失效时，“防电墙”使人体内无电流通过7．[2020·湖南省株洲市上学期质检]如图为某控制电路的一部分，已知AA′的输入电压为24V，如果电阻R＝6kΩ，R1＝6kΩ，R2＝3kΩ，则BB′不可能输出的电压是( )A．12VB．8VC．6VD．3V8．[2021·浙江杭州二中月考]P1和P2是材料相同、上下表面为正方形的长方体导体，P1的上、下表面积大于P2的上、下表面积，将P1和P2按图中所示方式接到电源两端，闭合开关后，下列说法正确的是( )A．若P1和P2的体积相同，则通过P1的电流大于通过P2的电流B．若P1和P2的体积相同，则P1消耗的电功率等于P2消耗的电功率C．若P1和P2的厚度相同，则P1两端的电压等于P2两端的电压D．若P1和P2的厚度相同，则P1两端的电压大于P2两端的电压9．导体A、B、C的伏安特性曲线分别是图线1、2、3，其中导体C为一非线性电阻，当它们串联后接在电压恒为6V的直流电源两端时，它们的电阻分别为R1、R2、R3.则下列说法中正确的是( )A．此时流过三导体的电流均为1AB．R1:R2:R3＝1:2:3C．若将三导体串联后接在3V的直流电源上，则三导体的阻值之比不变D．若将三导体并联后接在3V的直流电源上，则通过它们的电流之比I1:I2:I3＝2:3:1[综合提升练]10．[2021·宁德模拟](多选)如表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则( )A．电动机的输入功率为576WB．电动机的内电阻为4ΩC．该车获得的牵引力为104ND．该车受到的阻力为63N11．[2020·福建部分重点高中联考]某同学用伏安法对如图甲所示电路的电阻进行了三次测量，第一次将A、B端接入电路，第二次将B、C端接入电路，第三次将A、C端接入电路，将三次测量得到的数据画在同一坐标系上，得到IU图象如图乙所示，下列说法正确的是( )A．第一次测量得到的图象可能是图线①B．第二次测量得到的图象可能是图线②C．第三次测量得到的图象可能是图线③D．A、C间的电阻等于图线②和图线③的斜率之和12．(多选)光伏产业是新能源产业的重要发展方向之一，光伏市场的发展对于优化我国能源结构、促进能源生产和消费革命、推动能源技术创新等方面都有重要的意义．如图所示，是某户居民楼顶平台安装的12块太阳能电池板．据楼主介绍，利用这些电池板收集太阳能发电，发电总功率可达3kW，工作电压为380V，设备使用年限在25年以上；发电总功率的30%供自家使用，还有富余发电以0.4元/度(1度＝1kW·h)价格并入国家电网(假定每天光照时间为12h)．则下列说法可能正确的是( )A．该光伏项目年发电量约为1.3×104kW·hB．该光伏项目的工作总电流约为0.3AC．该光伏项目平均每天的发电量大约可供一盏60W的白炽灯工作600小时D．该光伏项目富余发电的年收入约为7000元13．如图所示为某家庭使用的智能电饭煲的铭牌．假定该家庭用此电饭煲每天煮饭两次，每次在额定功率下工作30分钟，电价1kw·h为0.54元．则该电饭煲( )A．工作时的额定电流为0.41AB．保温时的电流为0.2AC．每次煮饭需消耗电能4.5kWhD．一年因煮饭而产生的电费约为177元14．如图所示的电路中，电阻R1、R2、R3的阻值均为2Ω，电流表内阻不计，在B、C两点间加上6V的电压时，电流表的示数为( )A．0B．1AC．1.5AD．2A课时作业(二十七)1．解析：金属导体的电阻与温度有关，对于大多数金属导体而言，电阻率随温度的升高而增大，所以当用酒精灯对电阻丝加热时，电阻丝的温度就会升高，电阻率就会增大，此时电路中的电流就会减小，灯泡的亮度就会变暗，选项A正确．答案：A2．解析：若正负离子移动方向相反，则通过横截面的总电荷量是两种离子电荷量绝对值之和，若正负离子向着同一个方向流动，则通过横截面的总电荷量等于正负离子的电荷量的代数和，所以在1 min内通过横截面的总电荷量应为q＝6 C－9 C＝－3 C，所以电流I＝eq \f(|q|,t)＝0.05 A，方向与河水的流动方向相反，即电流的方向为逆流而上，D正确．答案：D3．解析：当滑片在最左端或者最右端时，A、B两点间的电阻均为0，在中间时，A、B间的电阻最大，故当滑片从左端向右端移动时，A、B间的电阻先增大后减小，故D正确．答案：D4．解析：台灯的灯率P＝I2R，式中R为台灯的电阻，在电源电压不变时，电路中的电流随接入电路中的电阻丝的长度而改变，当P滑到c点时电阻丝接入电路的电阻最大，电流最小，台灯最暗，故只有选项D正确．答案：D5．解析：接a、b时，由串联电路特点有R总＝R1＋Rg＝eq \f(U1,Ig)得R1＝eq \f(U1,Ig)－Rg＝9 500 Ω.接a、c时，同理有R′总＝R1＋R2＋Rg＝eq \f(U2,Ig)，得R2＝eq \f(U2,Ig)－Rg－R1＝90 000 Ω.答案：A6．解析：当出现题中所述故障时，曲管中水的电阻与人体电阻串联，由串联电路电压与电阻成正比可知，“隔电电阻”大于“人体电阻”，C项正确；曲长管道应选用不易导电的材料制成，否则管道和管道中水的总电阻会大大减小，人体会不安全，A项正确，B项错误；热水器漏电且接地线失效时，人体中有电流，但是较小，D项错误．答案：AC7．解析：若两开关都闭合，则电阻R1和R2并联，再和R串联，UBB′为并联电路两端电压，UBB′＝eq \f(\f(R1R2,R1＋R2),\f(R1R2,R1＋R2)＋R)UAA′＝6 V，若S1闭合S2断开，则R1和R串联，UBB′＝eq \f(R1,R1＋R)UAA′＝12 V，若S2闭合S1断开，则R2和R串联，UBB′＝eq \f(R2,R2＋R)UAA′＝8 V，若两者都断开，则电路断路，UBB′＝24 V，故D项不可能．答案：D8．解析：由于两电阻串联在电路中，因此通过两导体的电流一定相等，A错误；设导体的上、下表面边长为a，厚度为d，根据R＝eq \f(ρL,S)可知，R＝eq \f(ρa,ad)＝eq \f(ρ,d)，则电阻R与厚度d有关，与体积无关．由V＝a2d可知，如果两导体的体积相同，则P1的厚度小于P2厚度，因此P1的电阻大于P2的电阻，则由P＝I2R可知，P1消耗的电功率大于P2消耗的电功率，故B错误；由以上分析可知，若P1和P2厚度相同，则两导体阻值相同，由U＝IR可知，P1两端的电压等于P2两端的电压，故C正确，D错误．答案：C9．解析：由图可以知道，R1为1 Ω，R2为3 Ω，当三个电阻串联时，通过各个电阻的电流相等，则三个电阻两端的电压之和应为6 V，则由图可以知道，三个电阻中的电流应为1 A；电压分别为1 V、3 V、2 V，则由欧姆定律可以知道，电阻之比为R1:R2:R3＝1:3:2，所以选项A正确，B错误；若将三个电阻串联接在3 V的电源上时，两定值电阻的阻值不变，而C因为电压变化，则电阻一定变化，比值变化，故C错误；若将三个电阻并联在3 V的电源上，各电阻的电流分别为3 A、1 A、2.2 A，故D错误．答案：A10．解析：电动机的输入功率为P入＝UI＝48×12 W＝576 W，A正确；电动机的发热功率为Q＝I2r＝P入－P出，代入数据解得r≈1.6 Ω，B错误；由vmax＝20 km/h＝eq \f(50,9) m/s，根据P出＝Fvmax，解得F＝63 N，且当该车速度最大时，F＝f＝63 N，C错误，D正确．答案：AD11．解析：本题考查串联电路特点和伏安特性曲线的综合应用．第一次将A、B端接入电路，则接入电路的电阻为R1，第二次将B、C端接入电路，接入电路的电阻为R2，第三次将A、C端接入电路，接入电路的电阻为R1＋R2，分析题图乙可知，IU图线的斜率表示电阻的倒数，则第三次将A、C端接入电路，接入电路的电阻最大，图线斜率最小，对应的图线为①，由于电阻R1和R2的阻值未知，则无法确定对应图线②还是图线③，选项A、C错误，B正确；A、C间的电阻为R1＋R2，等于图线②和图线③的斜率倒数之和，选项D错误．答案：B12．解析：该光伏项目年发电量为E＝Pt＝3 kW×12 h×365＝1.314×104 kW·h，A正确；该光伏项目的工作总电流为I＝eq \f(P,U)＝eq \f(3 000,380) A＝7.89 A，B错误；该光伏项目平均每天的发电量可供一盏60 W的白炽灯工作t＝eq \f(3 kW×12,60 W) h＝600 h，C正确；该光伏项目富余发电的年收入约为Pt×70%×0.4元/(kW·h)＝3 kW×12 h×365×0.7×0.4元/(kW·h)＝3 679.2元，D错误．答案：AC13．解析：由题中所给信息知：额定电流I＝eq \f(P,U)＝eq \f(900 W,220 V)＝4.1 A，选项A错误；保温时电流I′＝eq \f(P′,U)＝eq \f(30 W,220 V)＝0.14 A，选项B错误；每次煮饭消耗电能E1＝900×10－3 kW×eq \f(1,2) h＝0.45 kW·h，选项C错误；一年因煮饭而产生的电费0.45×2×365×0.54元＝177.39元，选项D正确．答案：D14．解析：电流表内阻不计，则A、C两点相当于用导线连在一起，当在B、C两点间加上6 V的电压时，R2与R3并联，然后与R1串联，电流表测量的是通过电阻R2的电流．等效电路图如图所示．电路中的总电阻R总＝R1＋eq \f(R2R3,R2＋R3)＝3 Ω，干路中的电流为I总＝eq \f(UBC,R总)＝eq \f(6,3) A＝2 A，由于R2与R3相等，所以电流表的示数为1 A，B正确．答案：B 自重40kg额定电压48V载重75kg额定电流12A最大行驶速度20km/h额定输出功率350W
电路的基本概念和规律[双基巩固练]1.如图所示，由电源、小灯泡、电阻丝、开关组成的电路中，当闭合开关S后，小灯泡正常发光．若用酒精灯加热电阻丝时，发现小灯泡亮度变暗，发生这一现象的主要原因是( )A．电阻丝的电阻率随温度发生了变化B．小灯泡灯丝的电阻率随温度发生了变化C．小灯泡的电阻发生了变化D．电源的电压随温度发生了变化2．某兴趣小组调查一条河流的水质情况，计算结果表明，被污染的河里一分钟内有相当于6C的正离子和9C的负离子向下游流去，则取样时这条河流的等效电流大小和方向分别是( )A．0.25A 顺流而下B．0.05A 顺流而下C．0.25A 逆流而上D．0.05A 逆流而上3．如图所示，变阻器的总电阻为R，导线电阻不计，当它的滑片P从左端向右端移动时，A、B间的电阻变化情况是( )A．减小B．增大C．先减小后增大D．先增大后减小4．如图是一种台灯亮度调节器电路图，圆环为电阻丝，P为可调节滑片．下列说法中正确的有(电源电压不变)( )A．P在b点，灯最亮B．P在c点，灯最亮C．P从a点滑向b点过程中，电流逐渐增大D．P从a点滑向b点过程中，电流逐渐减小5．如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～10V，当使用a、c两个端点时，量程为0～100V．已知电流表的内阻Rg为500Ω，满偏电流Ig为1mA，则电阻R1、R2的值( )A．9500Ω 90000ΩB．90000Ω 9500ΩC．9500Ω 9000ΩD．9000Ω 9500Ω6．[2021·吉安五校联考](多选)电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全．如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻(简称“隔电电阻”)，因而人体两端的电压不高于12V，下列说法正确的是( )A．曲长管道应选用不易导电的材料制成B．曲长管道应选用导电性能好的材料制成C．“隔电电阻”大于“人体电阻”，且两者串联D．热水器漏电且接地线失效时，“防电墙”使人体内无电流通过7．[2020·湖南省株洲市上学期质检]如图为某控制电路的一部分，已知AA′的输入电压为24V，如果电阻R＝6kΩ，R1＝6kΩ，R2＝3kΩ，则BB′不可能输出的电压是( )A．12VB．8VC．6VD．3V8．[2021·浙江杭州二中月考]P1和P2是材料相同、上下表面为正方形的长方体导体，P1的上、下表面积大于P2的上、下表面积，将P1和P2按图中所示方式接到电源两端，闭合开关后，下列说法正确的是( )A．若P1和P2的体积相同，则通过P1的电流大于通过P2的电流B．若P1和P2的体积相同，则P1消耗的电功率等于P2消耗的电功率C．若P1和P2的厚度相同，则P1两端的电压等于P2两端的电压D．若P1和P2的厚度相同，则P1两端的电压大于P2两端的电压9．导体A、B、C的伏安特性曲线分别是图线1、2、3，其中导体C为一非线性电阻，当它们串联后接在电压恒为6V的直流电源两端时，它们的电阻分别为R1、R2、R3.则下列说法中正确的是( )A．此时流过三导体的电流均为1AB．R1:R2:R3＝1:2:3C．若将三导体串联后接在3V的直流电源上，则三导体的阻值之比不变D．若将三导体并联后接在3V的直流电源上，则通过它们的电流之比I1:I2:I3＝2:3:1[综合提升练]10．[2021·宁德模拟](多选)如表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则( )A．电动机的输入功率为576WB．电动机的内电阻为4ΩC．该车获得的牵引力为104ND．该车受到的阻力为63N11．[2020·福建部分重点高中联考]某同学用伏安法对如图甲所示电路的电阻进行了三次测量，第一次将A、B端接入电路，第二次将B、C端接入电路，第三次将A、C端接入电路，将三次测量得到的数据画在同一坐标系上，得到IU图象如图乙所示，下列说法正确的是( )A．第一次测量得到的图象可能是图线①B．第二次测量得到的图象可能是图线②C．第三次测量得到的图象可能是图线③D．A、C间的电阻等于图线②和图线③的斜率之和12．(多选)光伏产业是新能源产业的重要发展方向之一，光伏市场的发展对于优化我国能源结构、促进能源生产和消费革命、推动能源技术创新等方面都有重要的意义．如图所示，是某户居民楼顶平台安装的12块太阳能电池板．据楼主介绍，利用这些电池板收集太阳能发电，发电总功率可达3kW，工作电压为380V，设备使用年限在25年以上；发电总功率的30%供自家使用，还有富余发电以0.4元/度(1度＝1kW·h)价格并入国家电网(假定每天光照时间为12h)．则下列说法可能正确的是( )A．该光伏项目年发电量约为1.3×104kW·hB．该光伏项目的工作总电流约为0.3AC．该光伏项目平均每天的发电量大约可供一盏60W的白炽灯工作600小时D．该光伏项目富余发电的年收入约为7000元13．如图所示为某家庭使用的智能电饭煲的铭牌．假定该家庭用此电饭煲每天煮饭两次，每次在额定功率下工作30分钟，电价1kw·h为0.54元．则该电饭煲( )A．工作时的额定电流为0.41AB．保温时的电流为0.2AC．每次煮饭需消耗电能4.5kWhD．一年因煮饭而产生的电费约为177元14．如图所示的电路中，电阻R1、R2、R3的阻值均为2Ω，电流表内阻不计，在B、C两点间加上6V的电压时，电流表的示数为( )A．0B．1AC．1.5AD．2A课时作业(二十七)1．解析：金属导体的电阻与温度有关，对于大多数金属导体而言，电阻率随温度的升高而增大，所以当用酒精灯对电阻丝加热时，电阻丝的温度就会升高，电阻率就会增大，此时电路中的电流就会减小，灯泡的亮度就会变暗，选项A正确．答案：A2．解析：若正负离子移动方向相反，则通过横截面的总电荷量是两种离子电荷量绝对值之和，若正负离子向着同一个方向流动，则通过横截面的总电荷量等于正负离子的电荷量的代数和，所以在1 min内通过横截面的总电荷量应为q＝6 C－9 C＝－3 C，所以电流I＝eq \f(|q|,t)＝0.05 A，方向与河水的流动方向相反，即电流的方向为逆流而上，D正确．答案：D3．解析：当滑片在最左端或者最右端时，A、B两点间的电阻均为0，在中间时，A、B间的电阻最大，故当滑片从左端向右端移动时，A、B间的电阻先增大后减小，故D正确．答案：D4．解析：台灯的灯率P＝I2R，式中R为台灯的电阻，在电源电压不变时，电路中的电流随接入电路中的电阻丝的长度而改变，当P滑到c点时电阻丝接入电路的电阻最大，电流最小，台灯最暗，故只有选项D正确．答案：D5．解析：接a、b时，由串联电路特点有R总＝R1＋Rg＝eq \f(U1,Ig)得R1＝eq \f(U1,Ig)－Rg＝9 500 Ω.接a、c时，同理有R′总＝R1＋R2＋Rg＝eq \f(U2,Ig)，得R2＝eq \f(U2,Ig)－Rg－R1＝90 000 Ω.答案：A6．解析：当出现题中所述故障时，曲管中水的电阻与人体电阻串联，由串联电路电压与电阻成正比可知，“隔电电阻”大于“人体电阻”，C项正确；曲长管道应选用不易导电的材料制成，否则管道和管道中水的总电阻会大大减小，人体会不安全，A项正确，B项错误；热水器漏电且接地线失效时，人体中有电流，但是较小，D项错误．答案：AC7．解析：若两开关都闭合，则电阻R1和R2并联，再和R串联，UBB′为并联电路两端电压，UBB′＝eq \f(\f(R1R2,R1＋R2),\f(R1R2,R1＋R2)＋R)UAA′＝6 V，若S1闭合S2断开，则R1和R串联，UBB′＝eq \f(R1,R1＋R)UAA′＝12 V，若S2闭合S1断开，则R2和R串联，UBB′＝eq \f(R2,R2＋R)UAA′＝8 V，若两者都断开，则电路断路，UBB′＝24 V，故D项不可能．答案：D8．解析：由于两电阻串联在电路中，因此通过两导体的电流一定相等，A错误；设导体的上、下表面边长为a，厚度为d，根据R＝eq \f(ρL,S)可知，R＝eq \f(ρa,ad)＝eq \f(ρ,d)，则电阻R与厚度d有关，与体积无关．由V＝a2d可知，如果两导体的体积相同，则P1的厚度小于P2厚度，因此P1的电阻大于P2的电阻，则由P＝I2R可知，P1消耗的电功率大于P2消耗的电功率，故B错误；由以上分析可知，若P1和P2厚度相同，则两导体阻值相同，由U＝IR可知，P1两端的电压等于P2两端的电压，故C正确，D错误．答案：C9．解析：由图可以知道，R1为1 Ω，R2为3 Ω，当三个电阻串联时，通过各个电阻的电流相等，则三个电阻两端的电压之和应为6 V，则由图可以知道，三个电阻中的电流应为1 A；电压分别为1 V、3 V、2 V，则由欧姆定律可以知道，电阻之比为R1:R2:R3＝1:3:2，所以选项A正确，B错误；若将三个电阻串联接在3 V的电源上时，两定值电阻的阻值不变，而C因为电压变化，则电阻一定变化，比值变化，故C错误；若将三个电阻并联在3 V的电源上，各电阻的电流分别为3 A、1 A、2.2 A，故D错误．答案：A10．解析：电动机的输入功率为P入＝UI＝48×12 W＝576 W，A正确；电动机的发热功率为Q＝I2r＝P入－P出，代入数据解得r≈1.6 Ω，B错误；由vmax＝20 km/h＝eq \f(50,9) m/s，根据P出＝Fvmax，解得F＝63 N，且当该车速度最大时，F＝f＝63 N，C错误，D正确．答案：AD11．解析：本题考查串联电路特点和伏安特性曲线的综合应用．第一次将A、B端接入电路，则接入电路的电阻为R1，第二次将B、C端接入电路，接入电路的电阻为R2，第三次将A、C端接入电路，接入电路的电阻为R1＋R2，分析题图乙可知，IU图线的斜率表示电阻的倒数，则第三次将A、C端接入电路，接入电路的电阻最大，图线斜率最小，对应的图线为①，由于电阻R1和R2的阻值未知，则无法确定对应图线②还是图线③，选项A、C错误，B正确；A、C间的电阻为R1＋R2，等于图线②和图线③的斜率倒数之和，选项D错误．答案：B12．解析：该光伏项目年发电量为E＝Pt＝3 kW×12 h×365＝1.314×104 kW·h，A正确；该光伏项目的工作总电流为I＝eq \f(P,U)＝eq \f(3 000,380) A＝7.89 A，B错误；该光伏项目平均每天的发电量可供一盏60 W的白炽灯工作t＝eq \f(3 kW×12,60 W) h＝600 h，C正确；该光伏项目富余发电的年收入约为Pt×70%×0.4元/(kW·h)＝3 kW×12 h×365×0.7×0.4元/(kW·h)＝3 679.2元，D错误．答案：AC13．解析：由题中所给信息知：额定电流I＝eq \f(P,U)＝eq \f(900 W,220 V)＝4.1 A，选项A错误；保温时电流I′＝eq \f(P′,U)＝eq \f(30 W,220 V)＝0.14 A，选项B错误；每次煮饭消耗电能E1＝900×10－3 kW×eq \f(1,2) h＝0.45 kW·h，选项C错误；一年因煮饭而产生的电费0.45×2×365×0.54元＝177.39元，选项D正确．答案：D14．解析：电流表内阻不计，则A、C两点相当于用导线连在一起，当在B、C两点间加上6 V的电压时，R2与R3并联，然后与R1串联，电流表测量的是通过电阻R2的电流．等效电路图如图所示．电路中的总电阻R总＝R1＋eq \f(R2R3,R2＋R3)＝3 Ω，干路中的电流为I总＝eq \f(UBC,R总)＝eq \f(6,3) A＝2 A，由于R2与R3相等，所以电流表的示数为1 A，B正确．答案：B 自重40kg额定电压48V载重75kg额定电流12A最大行驶速度20km/h额定输出功率350W
