专题03 透镜及其应用 —2022年中考物理真题分项汇编（全国通用）（第2期）

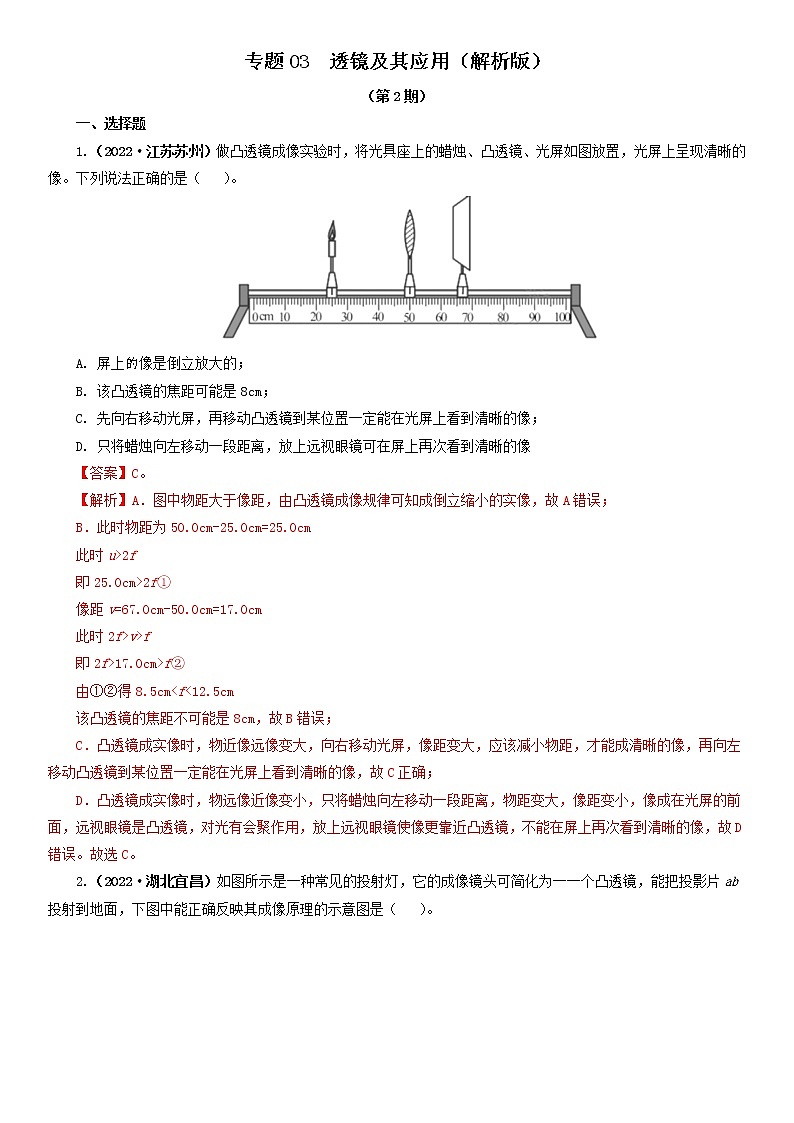

专题03  透镜及其应用（解析版）

（第2期）

一、选择题

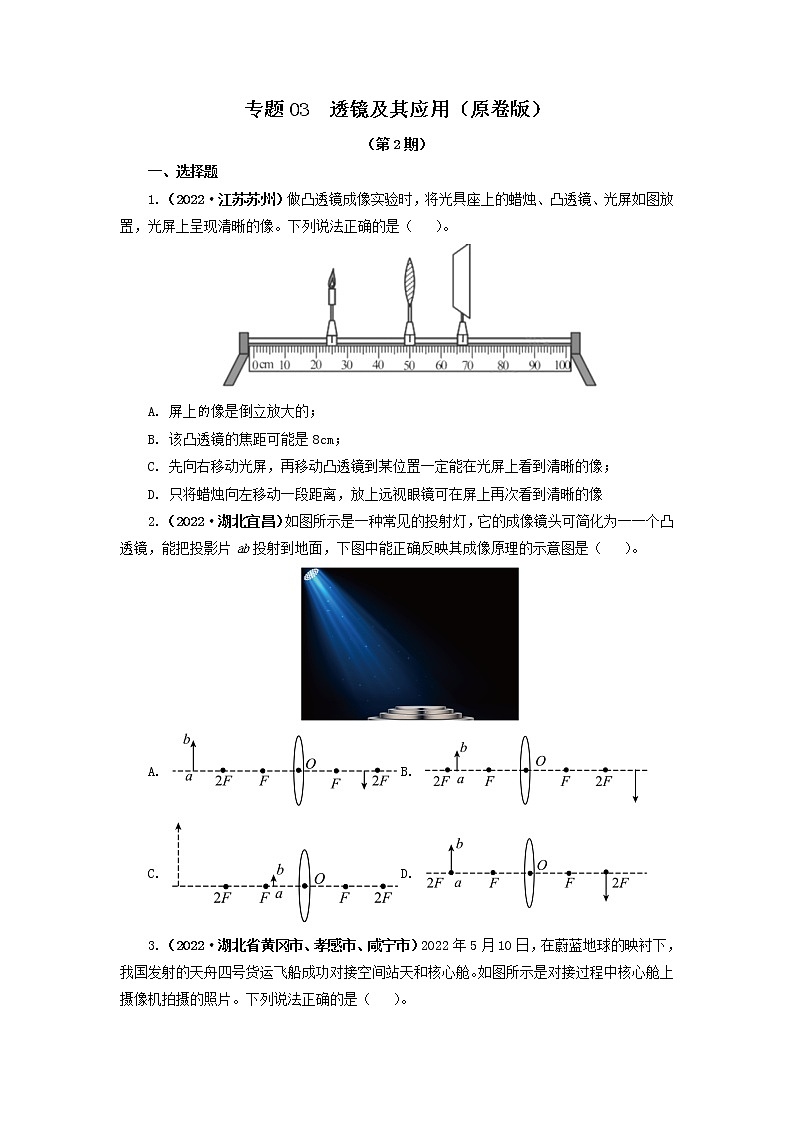

1.（2022·江苏苏州）做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的像。下列说法正确的是（   ）。

A. 屏上像是倒立放大的；

B. 该凸透镜的焦距可能是8cm；

C. 先向右移动光屏，再移动凸透镜到某位置一定能在光屏上看到清晰的像；

D. 只将蜡烛向左移动一段距离，放上远视眼镜可在屏上再次看到清晰的像

【答案】C。

【解析】A．图中物距大于像距，由凸透镜成像规律可知成倒立缩小的实像，故A错误；

B．此时物距为50.0cm-25.0cm=25.0cm

此时u>2f

即25.0cm>2f①

像距v=67.0cm-50.0cm=17.0cm

此时2f>v>f

即2f>17.0cm>f②

由①②得8.5cm<f<12.5cm

该凸透镜的焦距不可能是8cm，故B错误；

C．凸透镜成实像时，物近像远像变大，向右移动光屏，像距变大，应该减小物距，才能成清晰的像，再向左移动凸透镜到某位置一定能在光屏上看到清晰的像，故C正确；

D．凸透镜成实像时，物远像近像变小，只将蜡烛向左移动一段距离，物距变大，像距变小，像成在光屏的前面，远视眼镜是凸透镜，对光有会聚作用，放上远视眼镜使像更靠近凸透镜，不能在屏上再次看到清晰的像，故D错误。故选C。

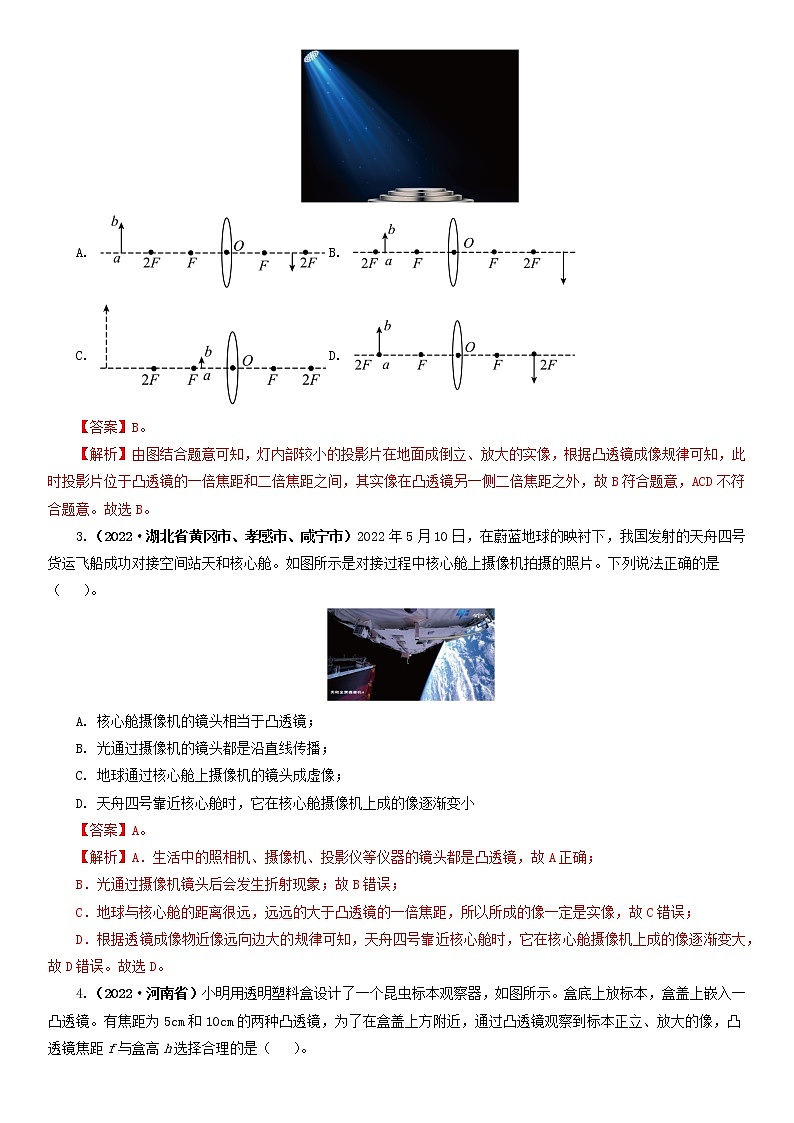

2.（2022·湖北宜昌）如图所示是一种常见的投射灯，它的成像镜头可简化为一一个凸透镜，能把投影片ab投射到地面，下图中能正确反映其成像原理的示意图是（   ）。

A. B.

C. D.

【答案】B。

【解析】由图结合题意可知，灯内部较小的投影片在地面成倒立、放大的实像，根据凸透镜成像规律可知，此时投影片位于凸透镜的一倍焦距和二倍焦距之间，其实像在凸透镜另一侧二倍焦距之外，故B符合题意，ACD不符合题意。故选B。

3.（2022·湖北省黄冈市、孝感市、咸宁市）2022年5月10日，在蔚蓝地球的映衬下，我国发射的天舟四号货运飞船成功对接空间站天和核心舱。如图所示是对接过程中核心舱上摄像机拍摄的照片。下列说法正确的是（   ）。

A. 核心舱摄像机的镜头相当于凸透镜；

B. 光通过摄像机的镜头都是沿直线传播；

C. 地球通过核心舱上摄像机的镜头成虚像；

D. 天舟四号靠近核心舱时，它在核心舱摄像机上成的像逐渐变小

【答案】A。

【解析】A．生活中的照相机、摄像机、投影仪等仪器的镜头都是凸透镜，故A正确；

B．光通过摄像机镜头后会发生折射现象；故B错误；

C．地球与核心舱的距离很远，远远的大于凸透镜的一倍焦距，所以所成的像一定是实像，故C错误；

D．根据透镜成像物近像远向边大的规律可知，天舟四号靠近核心舱时，它在核心舱摄像机上成的像逐渐变大，故D错误。故选D。

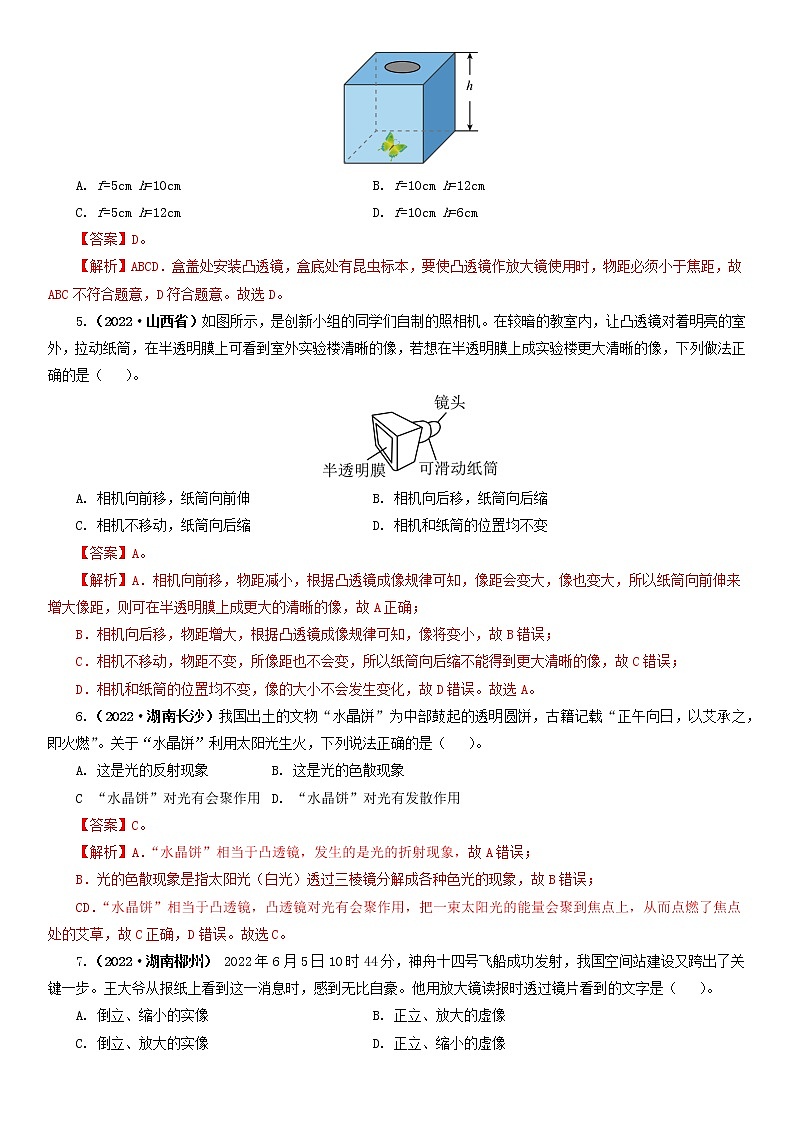

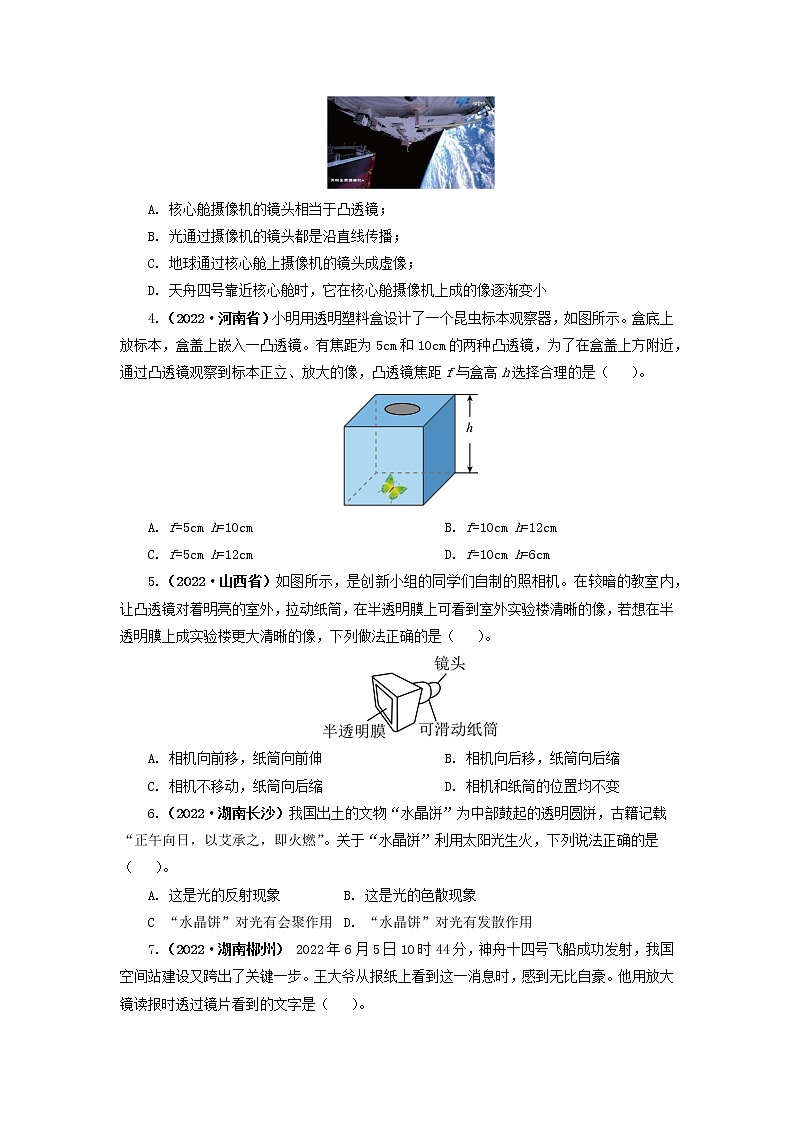

4.（2022·河南省）小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入一凸透镜。有焦距为5cm和10cm的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，凸透镜焦距f与盒高h选择合理的是（   ）。

A. f=5cm h=10cm B. f=10cm h=12cm

C. f=5cm h=12cm D. f=10cm h=6cm

【答案】D。

【解析】ABCD．盒盖处安装凸透镜，盒底处有昆虫标本，要使凸透镜作放大镜使用时，物距必须小于焦距，故ABC不符合题意，D符合题意。故选D。

5.（2022·山西省）如图所示，是创新小组的同学们自制的照相机。在较暗的教室内，让凸透镜对着明亮的室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明膜上成实验楼更大清晰的像，下列做法正确的是（   ）。

A. 相机向前移，纸筒向前伸 B. 相机向后移，纸筒向后缩

C. 相机不移动，纸筒向后缩 D. 相机和纸筒的位置均不变

【答案】A。

【解析】A．相机向前移，物距减小，根据凸透镜成像规律可知，像距会变大，像也变大，所以纸筒向前伸来增大像距，则可在半透明膜上成更大的清晰的像，故A正确；

B．相机向后移，物距增大，根据凸透镜成像规律可知，像将变小，故B错误；

C．相机不移动，物距不变，所像距也不会变，所以纸筒向后缩不能得到更大清晰的像，故C错误；

D．相机和纸筒的位置均不变，像的大小不会发生变化，故D错误。故选A。

6.（2022·湖南长沙）我国出土的文物“水晶饼”为中部鼓起的透明圆饼，古籍记载“正午向日，以艾承之，即火燃”。关于“水晶饼”利用太阳光生火，下列说法正确的是（   ）。

A. 这是光的反射现象         B. 这是光的色散现象

C “水晶饼”对光有会聚作用 D. “水晶饼”对光有发散作用

【答案】C。

【解析】A．“水晶饼”相当于凸透镜，发生的是光的折射现象，故A错误；

B．光的色散现象是指太阳光（白光）透过三棱镜分解成各种色光的现象，故B错误；

CD．“水晶饼”相当于凸透镜，凸透镜对光有会聚作用，把一束太阳光的能量会聚到焦点上，从而点燃了焦点处的艾草，故C正确，D错误。故选C。

7.（2022·湖南郴州） 2022年6月5日10时44分，神舟十四号飞船成功发射，我国空间站建设又跨出了关键一步。王大爷从报纸上看到这一消息时，感到无比自豪。他用放大镜读报时透过镜片看到的文字是（   ）。

A. 倒立、缩小的实像 B. 正立、放大的虚像

C. 倒立、放大的实像 D. 正立、缩小的虚像

【答案】B。

【解析】用放大镜读报时，放大镜与报纸的距离小于一倍焦距，根据凸透镜成像的规律可知，此时成正立、放大的虚像，故ACD不符合题意，B符合题意。故选B。

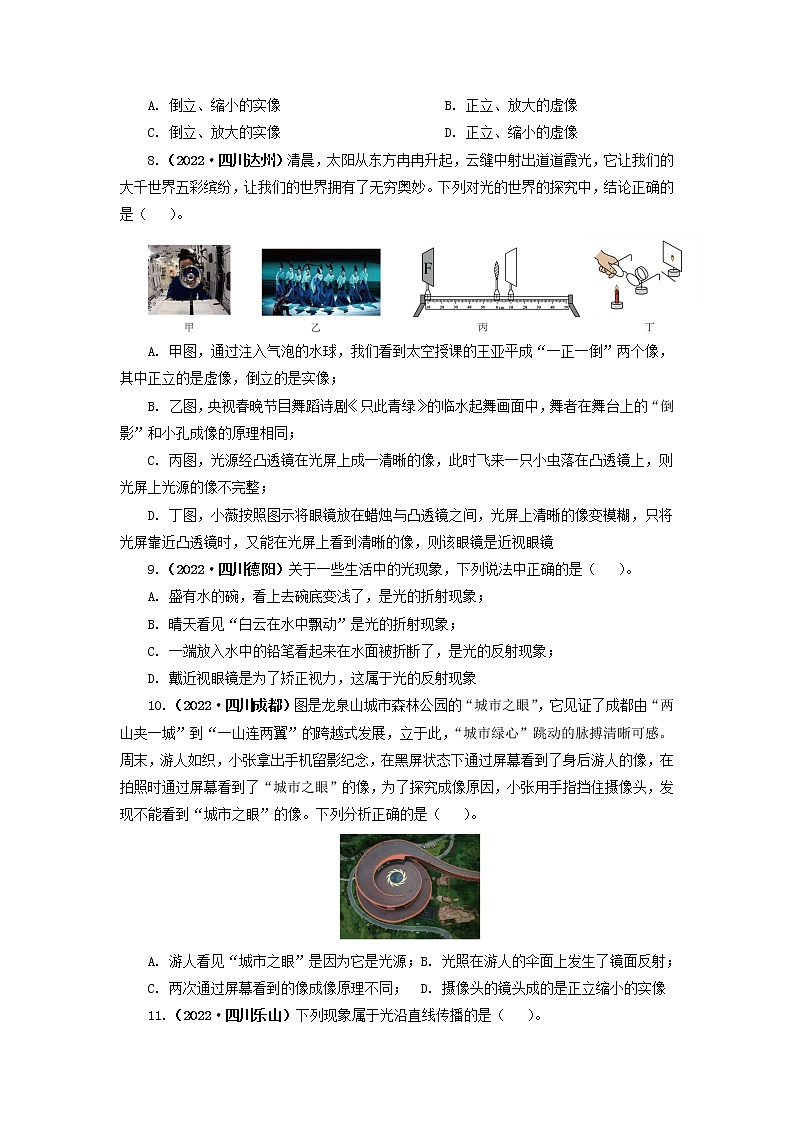

8.（2022·四川达州）清晨，太阳从东方冉冉升起，云缝中射出道道霞光，它让我们的大千世界五彩缤纷，让我们的世界拥有了无穷奥妙。下列对光的世界的探究中，结论正确的是（   ）。

A. 甲图，通过注入气泡的水球，我们看到太空授课的王亚平成“一正一倒”两个像，其中正立的是虚像，倒立的是实像；

B. 乙图，央视春晚节目舞蹈诗剧《只此青绿》的临水起舞画面中，舞者在舞台上的“倒影”和小孔成像的原理相同；

C. 丙图，光源经凸透镜在光屏上成一清晰的像，此时飞来一只小虫落在凸透镜上，则光屏上光源的像不完整；

D. 丁图，小薇按照图示将眼镜放在蜡烛与凸透镜之间，光屏上清晰的像变模糊，只将光屏靠近凸透镜时，又能在光屏上看到清晰的像，则该眼镜是近视眼镜

【答案】A。

【解析】A．甲图中，将气泡注入水球，水球中间部分中间薄边缘厚，相当于凹透镜，此时凹透镜成正立的虚像；水球的周围部分中间厚边缘薄，相当与凸透镜，此时成倒立的实像，因此我们能看到太空授课的王亚平成“一正一倒”两个像，其中正立的是虚像，倒立的是实像，故A正确；

B．乙图中，舞者在舞台上的“倒影”属于平面镜成像，是光的反射形成的，小孔成像是由光的直线传播形成的，两者的成像原理不同，故B错误；

C．丙图中，小虫落在凸透镜上，此时小虫在凸透镜的焦点以内，在光屏上不能成像，小虫挡住了部分成像的光线，但是其余的光线仍能使物体成完整的像，由于成像光线变少，光屏上的像会变暗，故C错误；

D．丁图中，将光屏靠近凸透镜时，又能在光屏上看到清晰的像，说明此时所成清晰像的像距变小了，则所放透镜对光的会聚能力增强，因此在蜡烛与凸透镜之间放的是一个会聚透镜，远视眼镜是凸透镜，对光具有会聚作用，因此应是远视眼镜，故D错误。故选A。

9.（2022·四川德阳）关于一些生活中的光现象，下列说法中正确的是（   ）。

A. 盛有水的碗，看上去碗底变浅了，是光的折射现象；

B. 晴天看见“白云在水中飘动”是光的折射现象；

C. 一端放入水中的铅笔看起来在水面被折断了，是光的反射现象；

D. 戴近视眼镜是为了矫正视力，这属于光的反射现象

【答案】A。

【解析】A．碗底反射的光线穿过水面，在水面发生折射进入人眼，折射角大于入射角，即人眼逆着折射光线的方向看去，看到的是碗底经水面折射所成的虚像，且虚像在实际碗底的上方，所以看上去碗底变浅了，是光的折射现象，故A正确；

B．在水中飘动的白云倒影，属于平面镜成像现象，是由于光的反射形成的，故B错误；

C．从水中铅笔上反射的光从水中斜射入空气中时，在水面发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，是光的折射现象，故C错误；

D．戴近视眼镜是为了矫正近视眼，眼镜片是凹透镜，光线经过镜片时发生折射，这属于光的折射现象，故D错误。故选A。

10.（2022·四川成都）图是龙泉山城市森林公园的“城市之眼”，它见证了成都由“两山夹一城”到“一山连两翼”的跨越式发展，立于此，“城市绿心”跳动的脉搏清晰可感。周末，游人如织，小张拿出手机留影纪念，在黑屏状态下通过屏幕看到了身后游人的像，在拍照时通过屏幕看到了“城市之眼”的像，为了探究成像原因，小张用手指挡住摄像头，发现不能看到“城市之眼”的像。下列分析正确的是（   ）。

A. 游人看见“城市之眼”是因为它是光源；B. 光照在游人的伞面上发生了镜面反射；

C. 两次通过屏幕看到的像成像原理不同；  D. 摄像头的镜头成的是正立缩小的实像

【答案】C。

【解析】A．能够发光的物体叫做光源，而“城市之眼”不能自己发光，但它能够反射光源的光，游人看见的“城市之眼”，是它的反射的光进入人眼形成的像，故A错误；

B．镜面反射是平行光照射到光滑的平面上发生的反射，而游人的伞面是粗糙不平的，因此光照在游人的伞面上发生的是漫反射而不是镜面反射，故B错误；

C．小张在黑屏状态下通过屏幕看到了身后游人的像，是游人反射的光经过手机屏幕反射形成的，属于平面镜成像；小张在拍照时通过屏幕看到了“城市之眼”的像，是“城市之眼”反射的光经过镜头折射后形成的像，属于凸透镜成像，所以两次通过屏幕看到的像成像原理不同，故C正确；

D．小张在拍照时通过屏幕看到了“城市之眼”的像，用手指挡住摄像头，发现不能看到“城市之眼”的像说明“城市之眼”和它的像在镜头两侧，根据凸透镜的成像规律可知此时成的是实像，且像的大小明显小于物体大小，所以摄像头的镜头的成像原理应该与照相机成像原理相同，而照相机成的是倒立缩小的实像，屏幕上正立的像是通过手机内电子器件的进一步转换形成的，故D错误。

故选C。

11.（2022·四川乐山）下列现象属于光沿直线传播的是（   ）。

A. 湖中桥的倒影；

B. 人叉到水中的鱼；

C. 放大镜；

D. 小孔成像

【答案】D。

【解析】A．湖中桥的倒影属于平面镜成像，是由光的反射形成的，故A不符合题意；

B．渔民叉鱼时，看到的水中的鱼是由于水中鱼反射出的光斜射入空气中时，在水面处发生了折射，折射光线向远离法线的方向偏折，我们看到的是变浅的鱼的虚像，所以渔民叉鱼时要朝着所看到的“鱼”更深一些的位置插去，即看到鱼的下方，才能插到鱼，属于光的折射，故B不符合题意；

C．物体距凸透镜的距离小于一倍焦距时，成正立放大的虚像，应用是放大镜，属于光的折射，故C不符合题意；

D．小孔成像说明光是沿直线传播的，故D符合题意。故选D。

12.（2022·河北省）小明利用如图所示的装置探究凸透镜成像的规律。将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距u和像距v，实验数据如下表。下列说法正确的是（   ）。

A. 该凸透镜的焦距为20cm；

B. 从第1次实验到第5次实验，成在光屏上的像越来越大；

C. 当u=45cm时，移动光屏，可在光屏上成倒立、缩小的清晰实像；

D. 第5次实验后，在贴近凸透镜左侧放一眼镜片，向右移动光屏，能在光屏上成清晰的像，则眼镜片对光起会聚作用

【答案】BC。

【解析】A．由第3次实验数据可知，u=v=2f=20cm时，成等大的像，所以焦距为10cm，故A错误；

B．从第1次实验到第5次实验，物距都大于1倍焦距，成实像，且物距减小，根据凸透镜的成像规律“成实像时，物近像远像变大”可知，光屏上的像越来越大，故B正确；

C．当u=45cm时，大于20cm，即大于2f，所以移动光屏，可在光屏上成倒立、缩小的清晰实像，故C正确；

D．第5次实验后，在贴近凸透镜左侧放一眼镜片，向右移动光屏，能在光屏上成清晰的像，说明放上眼镜片后，像距变大，说明眼镜片对光有发散作用，故D错误。故选BC。

13.（2022·湖北十堰）如图是某校园监控摄像头，从安保室电脑上可以看到此摄像头拍摄的学生出入校园的画面，摄像镜头所成的像与下列设备成像特点相同的是（   ）。

A. 汽车观后镜 B. 照相机 C. 投影仪 D. 放大镜

【答案】B。

【解析】A．摄像头是利用凸透镜成倒立、缩小的实像的原理制成的，而汽车观后镜是凸面镜，主要利用凸面镜能使光线发散的特点，可以起到扩大视野的目的，故A不符合题意；

B．照相机成倒立、缩小的实像，与摄像头成像特点相同，故B符合题意；

C．投影仪所成的像是倒立、放大的实像，与摄像头成像特点不相同，故C不符合题意；

D．放大镜所成像是正立、放大的虚像，与摄像头成像特点不相同，故D不符合题意。故选B。

14.（2022·湖南常德）如图是记者在抗击“新冠”疫情一线，用照相机拍摄的医护人员照镜子整理护目镜的照片。下列说法中正确的是（   ）。

A. 镜子中的像是光的折射形成的；

B. 照相机所成的是正立等大的像；

C. 当医护人员远离平面镜时像变小；

D. 镜子中的像是正立的虚像

【答案】D。

【解析】AD．平面镜成像是由光的反射形成的虚像，根据平面镜成像的特点，平面镜所成的像是正立等大的虚像，故A错误，D正确；

B．根据凸透镜成像规律可知，当物距大于二倍焦距，成倒立缩小的实像，照相机就是利用这一成像原理的光学仪器。所以照相机所成的是倒立缩小的实像，故B错误；

C．根据平面镜成像的特点：平面镜所成的像，像与物大小相等。当医护人员远离平面镜时，医护人员的大小不变，故像的大小不变，故C错误。故选D。

二、填空题

15.（2022·湖南岳阳）2022年3月，春暖花开，油菜花节相继在岳阳市各地举行。游客们远远地就能闻到阵阵花香，这是_______现象；到达现场，许多游客纷纷拿出手机拍摄“金色花海”，手机镜头相当于_______（选填“凸”或“凹”）透镜。

【答案】①扩散；②凸。

【解析】[1]能闻到阵阵花香，是花的芳香分子运动到空气中，这是扩散现象，说明分子在不停地做无规则运动。

[2]拍照时，手机的镜头相当于一个凸透镜，此时物距大于二倍焦距，能成倒立、缩小的实像。

16.（2022·山西省）如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成___________镜，若要“火生”应把“艾”放在镜的___________位置。

【答案】①凸透；②焦点。

【解析】[1]削冰令圆，举以向日，以艾承其影，则火生，将冰削圆，对着太阳能生火，说明削成的圆冰对火有会聚作用，所以是冰块制成凸透镜。

[2]太阳光都会会聚到凸透镜的焦点位置，要快速生火，需把“艾”放在镜的焦点位置。

17.（2022·四川成都）眼睛成像情况与___________成像情况相同（选填“照相机”、“投影仪”或“放大镜”），青少年如果不注意用眼卫生，容易患上近视，近视眼用凹透镜来矫正，这是利用了凹透镜对光___________的作用。

【答案】①照相机；②发散。

【解析】[1]眼睛成像时，物距远大于眼睛的二倍焦距，所成的像为倒立、缩小的实像，故可知其成像情况与照相机成像情况相同。

[2]近视眼是由于晶状体变厚，对光的偏折能力增强，使得光线在视网膜之前会聚，故矫正近视眼需要使光线推迟会聚，利用凹透镜来矫正近视眼是利用了凹透镜对光有发散作用，可以使光线推迟会聚。

18.（2022·四川乐山）日常生活中，不注意用眼卫生长期用眼疲劳就可能患上近视眼。近视眼成像于视网膜___________（选填“前”或“后”），为娇正视力需要佩戴___________（选填“凹”或“凸”）透镜。

【答案】①前；②凹。

【解析】[1]近视眼形成原因是长时间看近处的物体，晶状体变厚，折光能力变强，在视网膜前成像。

[2]需要佩戴发散透镜，才能将像成在视网膜上，故需要佩戴凹透镜。

19.（2022·四川凉山）某同学在做探究凸透镜成像规律实验时，蜡烛和光屏的位置如图所示，此时在光屏上得到了倒立、等大、清晰的实像。接下来把蜡烛移动到35cm刻度处，则应将光屏向____________（选填“左”或“右”）移动，光屏上才可以得到倒立、____________、清晰的实像。

【答案】①右；②放大。

【解析】[1][2]由图可知，此时的物距等于像距，即

光屏上成的是倒立、等大的实像，则

故 ，将蜡烛移动到35cm刻度处，此时的物距

物距在一倍焦距和二倍焦距之间，像距应大于二倍焦距，故应向右移动光屏，因为像距大于物距，光屏上呈现倒立、放大的清晰的像。

20.（2022·青海省）某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水瓶聚光，车内物品被点燃引发火灾。太阳光经过矿泉水瓶发生了___________（选填“反射”或“折射”），矿泉水瓶相当于___________。因此，提醒大家在车内不要放置有聚光效果的物品。

【答案】①折射；②凸透镜。

【解析】[1][2]装有水的矿泉水瓶相当于一个凸透镜，中间厚边缘薄；由于凸透镜对光线的会聚作用，射入车内的光线经矿泉水瓶折射后集中于它的焦点上，时间一长正好使放置于此处的物品起火。

21.（2022·福建省）尊老爱幼是中华民族的传统美德。为了方便老年人剪指甲，在指甲剪的上方加装了一个小凸透镜，如图。请用物理知识说明：

（1）指甲剪上加装凸透镜的作用；

（2）磨指甲的金属磨甲片表面粗糙条纹的作用。

【解析】（1）凸透镜起到放大镜的作用。指甲到凸透镜距离小于一倍焦距，成正立放大的虚像。

（2）磨甲片表面刻有粗糙条纹，可以增大表面的粗糙程度，增大摩擦力，利于磨掉指甲边缘的棱角。

三、作图题

22.（2022·广东广州）如图，凸透镜的焦点为F，光心为O。

①在图中画出S点发出的光线a经过透镜光心后的光线

②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。

【解析】[1][2]过光心的光线，经透镜后传播方向不改变，如图。S点发出的一条光线经过透镜后与主光轴平行，故它的入射光线一定过焦点，如图：

23.（2022·四川凉山）请画出下列两个光路图中的折射光线示意图。

【解析】平行于主光轴光线经凸透镜折射后，过凸透镜另一侧的焦点F，如图：

过入射点O做垂直于入射面的法线，光线由空气浸入水中时会发生折射，折射角小于入射角，因此折射光线向靠近法线的方向移动，过O点做出折射光线，如图：

24.（2022·贵州黔东南）如图所示，请分别画出AB的入射光线和CO的折射光线。

【解析】根据凹透镜的三条特殊光线可知，延长线过凹透镜另一侧焦点的光线经凹透镜折射后，将平行于主光轴；过凹透镜光心的光线经凹透镜折射后，传播方向不变，据此完成AB的入射光线和CO的折射光线，如图所示：

25.（2022·青海省）请你将如图所示的光路图补充完整。

【解析】由图可知，这是凹透镜，凹透镜有三条特殊光线：其一是过光心的光线传播方向不变；其二是射向另一侧焦点的光线折射后与主光轴平行射出，如图，过光心的光线，沿光线方向延长； 另一个光线，先用虚线连接入射点和右侧焦点F，然后用实线延长做出入射光线。

26.（2022·湖南常德）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线。

【解析】过反射点做平面镜的垂线，根据反射角等于入射角，画出入射光线，延长反射光线，直至与凸透镜相交，反射光线平行主光轴射入凸透镜，会发生偏折，折射光线必然过焦点，故连接折射点和右侧焦点，并且带上向下的箭头，即为折射光线，故如图所示：

四、实验题

27.（2022·湖南邵阳）小宇同学有一次用爷爷的放大镜（焦距为10cm）看窗外的物体时.发现看到的物体是倒立的，心里想：放大镜成像到底有什么规律呢？于是他从实验室借来一架光具座，一个光屏、一根蜡烛，进行实验探究：

（1）在图中的装置上保持放大镜的位置不变，将蜡烛移至光具座20cm刻度线处，移动光屏发现烛焰在光屏上成倒立，缩小的像。根据这个原理可制成______（选填“照相机”或“投影仪”）；

（2）向右将蜡烛移至光具座35m刻度线处，移动光屏至某位置，烛焰在光屏上成一倒立、______（选填“缩小“，“放大”或“等大“）的像；

（3）继续向右将蜡烛移至光具座45cm刻度线处，小宇同学发现无论怎么移动光屏，在光屏上都得不到像。这是因为此时烛焰通过凸透镜成的是______（选填“实像”或“虚像”）。

【答案】①照相机；②放大；③虚。

【解析】（1）[1]凸透镜焦距为10.0cm，将蜡烛移至光具座20.0cm刻度线处，此时物距为30.0cm，物距大于二倍焦距，移动光屏发现烛焰在光屏上成倒立，缩小的像，与照相机成像特点相同。

（2）[2]将蜡烛移至光具座35.0cm刻度线处，此时物距为15.0cm，物距大于一倍焦距，小于二倍焦距，根据凸透镜成像规律，此时成倒立、放大、实像，与投影仪成像特点相同。

（3）[3]将蜡烛移至光具座45.0cm刻度线处，此时物距为5.0cm，物距小于焦距，成正立、放大、虚像，虚线不能在光屏上呈现，所以小宇同学发现无论怎么移动光屏，在光屏上都得不到像。

28.（2022·湖北武汉）在探究凸透镜成像规律的实验中：

（1）将蜡烛和焦距为10cm的凸透镜甲固定在如图所示的位置，点燃蜡烛后，位于90cm刻度线处的光屏上得到烛焰清晰______（填“放大”“缩小”或“等大”）的实像。（填“照相机”“投影仪”或“放大镜”）______就是根据该原理工作的；

（2）保持上述实验中凸透镜位置不变，将蜡烛移动到15cm刻度线处，应该向______（填“左”或“右”）移动光屏，才能再次得到烛焰清晰的像；

（3）改用焦距为20cm的凸透镜乙继续进行实验。将凸透镜乙和光屏分别固定在70cm和85cm刻度线处，再将点燃的婚烛从15cm刻度线处缓慢地向右移动到50cm刻度线处，在光屏上得到烛焰清晰像的次数是______（填“0”“1”“2”或“3”）。

【答案】①放大；②投影仪；③左；④0。

【解析】（1）[1][2]如图，物距为12.0cm，在一倍焦距和两倍焦距之间，成的是倒立的放大的实像；投影仪就是利用这一原理制成的，物距在一倍焦距和两倍焦距之间，像距在两倍焦距开外，成的倒立的放大的实像。

（2）[3]保持上述实验中凸透镜位置不变，将蜡烛移动到15.0cm刻度线处，物距变大，则像距变小，光屏需要向左移动。

（3）[4]将凸透镜乙和光屏分别固定在70.0cm和85.0cm刻度线处，则像距为

像距小于焦距，而此题若点燃的蜡烛从15.0cm刻度线处缓慢地向右移动到50.0cm刻度线处，物距始终大于两倍焦距，若光屏能承接到像，则说明成的是实像，当物距大于两倍的焦距时，像距在一倍焦距和两倍焦距之间，才能够承接到像，而此时像距为15.0cm，小于一倍的焦距，故无法承接到像，故在光屏上得到烛焰清晰像的次数是0。

29.（2022·湖北随州）在“探究凸透镜成像规律”实验中，有如下操作：

（1）实验前，小刚利用“平行光聚焦法”（如图甲所示）粗略测出凸透镜的焦距。焦距越小，凸透镜对光的会聚作用越_____（选填“强”或“弱”）；

（2）小刚将（1）中测过焦距的凸透镜、蜡烛以及光屏放置在光具座上的位置如图乙所示，欲使光屏上成一个清晰的实像，应将光屏________（选填“靠近”或“远离”）凸透镜；

（3）通过步骤（2）的调整，光屏上出现了清晰的像后，某同学将自己的近视眼镜取下来放在蜡烛和凸透镜之间，发现光屏上的像变模糊了，此时他应将蜡烛_________（选填“靠近”或“远离”）凸透镜，光屏上才能再次成清晰的像。

【答案】①强；②靠近；③远离。

【解析】（1）[1]凸透镜对光具有会聚作用，凸透镜的焦距越小，说明焦点距离光心越近，透镜对光线的折射作用越强。

（2）[2]由图甲可知，凸透镜的焦距为

当凸透镜、蜡烛以及光屏放置在光具座上的位置如图乙时，物距为

则物距与焦距的关系是u>2f，根据凸透镜的成像规律可知：u>2f，则

成倒立缩小的实像，所以光屏应在1倍焦距与2倍焦距之间，在光具座的60cm到70cm之间，光屏应靠近凸透镜。

（3）[3] 将自己的近视眼镜取下来放在蜡烛和凸透镜之间，由于近视眼镜是凹透镜，对光线起发散作用，成像远离凸透镜，所以应将光屏远离凸透镜，光屏上才能再次成清晰的像。

30.（2022·四川眉山）在一次物理实验探究课上，某学习小组在“探究凸透镜成像的规律实验中，进行了如下操作：

（1）安装并调节烛焰、凸透镜和光屏的位置，使它们三者中心大致在______，目的是______。

（2）通过探究，记录并绘制了像距v与物距u之间的关系图像，如图甲所标，则该凸透镜的焦距是______cm。

（3）当蜡烛在如图乙所标位置时，调节光屏的位置可在光屏上得到一个倒立、放大的实像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用该成像原理工作的。

（4）在图乙中，小明借来物理老师的眼镜，将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰了，说明该物理老师的眼镜是______（选填“近视”或“远视”）眼镜。

（5）学生发现蜡烛燃烧产生的异味令人难受，经讨论大家认为可利用LED灯替代蜡烛作为光源，其好处是______。

【答案】①同一高度；②使像成在光屏中央；③10；④投影仪；⑤近视；⑥有利于健康（或环保或安全或LED灯亮度强等其它答案合理均视为正确）。

【解析】（1）[1][2]实验时应将烛焰、凸透镜和光屏的中心调节在同一高度，这样可以使像成在光屏中央，方便实验。

（2）[3]由甲图可知，当物距为20cm时，像距也为20cm，此时

则凸透镜的焦距为10cm。

（3）[4]由乙图可知，当光屏上成清晰的像时，物距小于像距，此时成倒立放大的实像，投影仪的成像原理与此相同。

（4）[5]将眼镜放在蜡烛和凸透镜之间，向右移动光屏，才能再次成清晰的像，说明该眼镜使成像变远，对光有发散作用，则该眼镜是近视眼镜。

（5）[6]利用LED灯替代蜡烛作为光源，可以避免蜡烛燃烧产生有害气体危害健康，污染环境。LED灯作为光源也有亮度强，成像清晰稳定的优点。
