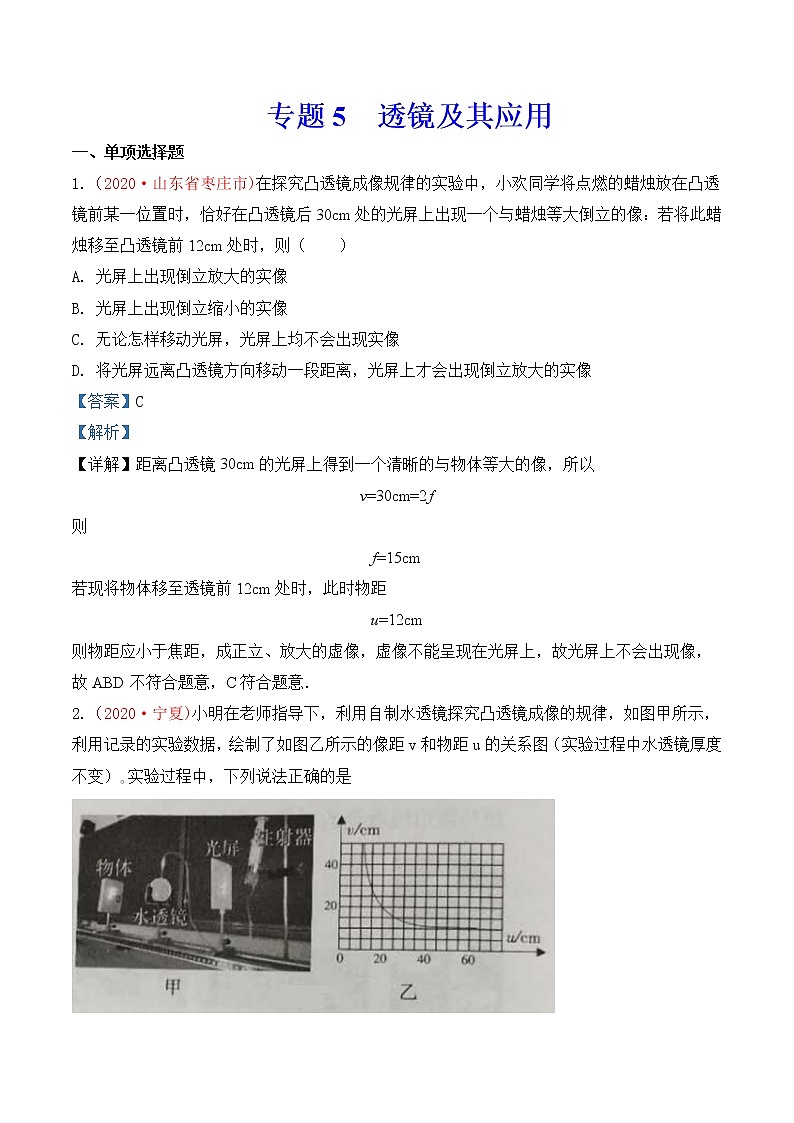

专题5 透镜及其应用-2020年中考物理真题分项汇编详细解答（全国通用）03期（教师版）
展开
这是一份专题5 透镜及其应用-2020年中考物理真题分项汇编详细解答（全国通用）03期（教师版），共17页。试卷主要包含了单项选择题，多项选择题，作图题等内容，欢迎下载使用。
一、单项选择题
1.（2020·山东省枣庄市)在探究凸透镜成像规律的实验中，小欢同学将点燃的蜡烛放在凸透镜前某一位置时，恰好在凸透镜后30cm处的光屏上出现一个与蜡烛等大倒立的像：若将此蜡烛移至凸透镜前12cm处时，则（ ）
A. 光屏上出现倒立放大的实像
B. 光屏上出现倒立缩小的实像
C. 无论怎样移动光屏，光屏上均不会出现实像
D. 将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大的实像
【答案】C
【解析】
【详解】距离凸透镜30cm的光屏上得到一个清晰的与物体等大的像，所以
v=30cm=2f
则
f=15cm
若现将物体移至透镜前12cm处时，此时物距
u=12cm
则物距应小于焦距，成正立、放大的虚像，虚像不能呈现在光屏上，故光屏上不会出现像，故ABD不符合题意，C符合题意．
2.（2020·宁夏)小明在老师指导下，利用自制水透镜探究凸透镜成像的规律，如图甲所示，利用记录的实验数据，绘制了如图乙所示的像距v和物距u的关系图（实验过程中水透镜厚度不变）｡实验过程中，下列说法正确的是
A.该水透镜的焦距是20cm
B.若要在光屏上成清晰缩小的像，物体应放在距透镜10cm至20cm之间
C.在光屏上找到清晰缩小的像后，若在水透镜和物体之间放一凹透镜，光屏应远离水透镜才能再次找到清晰的像
D.实验后，若利用注射器向水透镜内注水，其焦距变长
选择理由∶____________
【答案】C；理由：在水透镜前加一凹透镜，对光线有发散作用，所成的像远离水透镜，故应远离水透镜太能再次找到清晰的像，故选C。
【解析】
【详解】A．由图乙可知v=u=20cm时，u=2f=20cm，则f=10cm，故A错误；
B．水透镜f=10cm，若要成清晰缩小的像，应将物体放到2f以外，距透镜的距离大于20cm，故B错误；
C．在水透镜前加一凹透镜，对光线有发散作用，所成的像远离水透镜，故应远离水透镜才能再次找到清晰的像，故C正确，故选C；
D．用注射器向水透镜内注水，透镜会聚能力变强，焦距变短，故D错误。
故选C。
3.（2020·湖北省武汉市)全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。某次仪式中，摄影师拍摄了如图所示的照片，他所用的照相机的镜头相当于一个凸透镜，像成在照相机的底片上，下列说法正确的是
A. 所成的像是缩小的实像B. 所成的像是缩小的虚像
C. 所成的像是放大的实像D. 所成的像是放大的虚像
【答案】A
【解析】
【详解】照相机的镜头相当于一个凸透镜，此时飞机很远，物距大于二倍焦距，凸透镜成倒立、缩小的实像，A正确，BCD错误。故选A。
4.（2020·湖北省鄂州市)如图是小强用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白色墙上。下列说法正确的是（ ）
A. 手机屏幕到透镜的距离应大于透镜的二信焦距
B. 白色墙上呈现的是手机画面倒立、放大的实像
C. 若用不透明的硬纸板遮住透镜的一部分，白色墙上的画面将不再完整
D. 从各个角度都能清楚地看到白色墙上的像，是因为墙对光发生了镜面反射
【答案】B
【解析】
【详解】A．根据投影仪成像的原理可知，手机到透镜的距离应大于焦距，小于二倍焦距，故A错误；
B．投影仪成的像是倒立、放大的实像，故B正确；
C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面仍然完整，只是亮度变暗，故C错误；
D．发生漫反射的物体可以从不同角度都能看到，因此从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射，故D错误。
故选B。
5.（2020·福建省）小明只能看清近处的物体，而看不清远处的物体，来自远处某点的光会聚在他的视网膜前。那么（ ）
A. 他可能患上近视眼，需用凸透镜矫正B. 他可能患上近视眼，需用凹透镜矫正
C. 他可能患上远视眼，需用凸透镜矫正D. 他可能患上远视眼，需用凹透镜矫正
【答案】B
【解析】
【详解】小明只能看清近处的物体，而看不清远处的物体，来自远处某点的光会聚在他的视网膜前，说明小明的晶状体折光能力太强，因此他患上的是近视眼，近视眼需要用发散透镜进行矫正，即需用凹透镜矫正。
故选B。
二、多项选择题
6.（2020·天津市)在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距凸透镜30cm处时，在透镜另一侧距透镜15cm处的光屏上得到烛焰清晰的像｡则（ ）
A. 光屏上成倒立､放大的实像
B. 光屏上成倒立､缩小的实像
C. 照相机应用了该次实验的成像规律
D. 投影仪应用了该次实验的成像规律
【答案】BC
【解析】
【详解】据题意知，此次实验所成的像能用光屏来承接，所成的像应是倒立、实像，而且像距小于物距，那么所成的像是缩小的，这个是照相机成像所应用的规律，故BC正确，AD错误。
故选BC。
二、填空题
7.（2020·四川省遂宁市)今年2月全国新型冠状病毒疫情十分严峻，为了尽可能避免交叉感染，全国首个测温5G警用巡逻机器人在广州设计制造成功，这款机器人有5个高清摄像头，可实现全景无死角监测，机器人上的摄像头与我们生活中的______（选填“照相机”、“投影仪”或“放大镜”）的成像原理相同，当巡逻机器人靠近人拍摄时，所成的像将______（选填“变大”、“变小”或“不变”）；
【答案】 (1). 照相机 (2). 变大
【解析】
【详解】[1]机器人上的摄像头相当于一个凸透镜，它的成像原理和我们生活中的照相机的成像原理相同。
[2]根据“凸透镜成实像时，物近像远像变大”的规律，当巡逻机器人靠近人拍摄时，物距变小，像距变大，所成的像将变大。
8.（2020·山东省德州市)现在儿童青少年电子产品使用增多、户外活动减少，增加了近视发生率，近视眼需要佩戴______透镜矫正视力。
【答案】凹
【解析】
【详解】近视眼是晶状体变厚，像成在视网膜是前方，凹透镜对光线有发散作用，所以近视眼用凹透镜来矫正，能使像成在视网膜上。
9.（2020·辽宁省丹东市)一个圆柱形的玻璃瓶内装满水，把一支铅笔放在玻璃瓶的后方，透过玻璃瓶，可以看到这支笔．当铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，透过玻璃瓶会看到铅笔尖逐渐_______（选填“变长”或“变短”）；到某一位置时，铅笔尖会突然改变方向，而“改变方向”后的像为___________（选填“实”或“虚”）像．
【答案】 (1). 变长 (2). 实
【解析】
【分析】
当铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，f＜u＜2f
【详解】[1]玻璃瓶装满水相当于一个凸透镜．当铅笔由靠近瓶子的位置逐渐远离时（u＜f），透过透镜会看到正立、放大的虚像，根据成虚像时，物远像远像变大，铅笔先逐渐变长；
[2]当物距刚刚超过一倍焦距时， f＜u＜2f，铅笔尖忽然改变方向，根据凸透镜成像规律可知，这是投影仪成像原理，成倒立、放大的实像。
10.（2020·湖南省岳阳市)人眼中的角膜和晶状体相当于______（选填“凸透镜”、“凹透镜”或“平面镜”）；
【答案】 (1). 凸透镜
【解析】
【详解】[1]人眼中的角膜和晶状体相当于凸透镜，可使物体成倒立、缩小的实像。
11.（2020·湖北省荆州市)新冠病毒防控期间，常使用测温枪测人体的体温。如图所示，测得小强同学的体温是______。戴近视镜的小强发现其眼镜与爷爷的老花镜外观相同，为了区分它们，他把其中一副眼镜靠近物理课本，发现课本上的文字变大了，则说明这副眼镜是______（选填“近视镜”或“老花镜”）。若该眼镜的度数是200度，则该透镜的焦距为______m，没戴这副眼镜之前，人眼成像在视网膜之______选填”前”或“后”）。
【答案】 (1). 36.8℃ (2). 老花镜 (3). 0.5 (4). 后
【解析】
【详解】[1]由图可知，测温枪上的示数为36.8℃，故小强同学的体温是36.8℃。
[2]由于近视镜片是凹透镜，物体通过凹透镜成的是正立、缩小的虚像，而这副眼镜靠近物理课本，发现课本上的文字变大了，则说明这副眼镜是老花镜，老花镜是凸透镜。
[3][4]眼镜的度数是200度，透镜焦度
凸透镜的焦距为
[4]这副眼镜是老花镜，故戴这副眼镜的人眼为远视眼，戴这副眼镜之前，人眼成像在视网膜之后。
12.（2020·广东省）如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰______（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向______（选填“左”或“右”）移动；一段时间后， 蜡烛变短了，烛焰在光屏上成的像会向______（选填“上”或“下”）移。
【答案】 (1). 倒立 (2). 右 (3). 上
【解析】
【详解】[1]由图知，物距为
根据凸透镜成像的规律知，此时成倒立的、放大的实像；此时像距，应大于，故需将光屏向右移动。
[3]根据凸透镜成像的规律知，蜡烛变短了，烛焰在光屏上成的像会向上移。
13.（2020·甘肃省武威、白银、张掖、酒泉市）新冠疫情期间，不少学生用手机上网课，长时间盯着屏幕，容易导致视力下降，患上近视眼，图______（选填“甲”或“乙”）是近视眼的光路示意图，人眼的成像原理与______（选填“照相机”“投影仪”或“放大镜”）相同。
【答案】 (1). 乙 (2). 照相机
【解析】
【详解】[1]甲图将光线会聚在视网膜后方，因此甲图表示远视眼，乙图将光线会聚在视网膜前方，因此乙图表示近视眼。
[2]人的眼睛成倒立、缩小的实像，人的眼睛的成像规律与照相机相同。
三、作图题
14.（2020·山东省威海市)如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行。请将光路补画完整｡
【答案】
【解析】
【详解】根据凹透镜光路中平行过虚焦、过虚焦平行、过心不变的特点，做出光路图如图所示。
15.（2020·辽宁省丹东市)如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为，凸透镜的焦点为，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
【答案】
【解析】
【详解】对准凹透镜的虚焦点入射的光线，经透镜折射后，折射光线平行于主光轴；平行于凸透镜主光轴入射的光线，经凸透镜折射后，折射光线的经过凸透镜的焦点；当光从空气中斜射入水中时，在水和空气的界面发生折射，折射角小于入射角，如下图所示。
16.（2020·湖南省岳阳市)图中已给出入射光线和出射光线，请在方框中画出适当的透镜。
【答案】
【解析】
【详解】由图可知，平行于主光轴的光线经透镜折射后将过焦点，说明该透镜对光有会聚作用，该透镜是凸透镜，如图所示：
17.如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。请画出：
①光线SC经过凸透镜折射后的光线；
②光线SD经过平面镜反射后的光线。
（ ）
【答案】
【解析】
【详解】过点D作法线DN，作，直线DE即为反射光线；因入射光线SC平行于凸透镜的主光轴，故经凸透镜后的折射光线通过右焦点F，如下图所示。
18.（2020·广东省）请画出图中入射光线经凸透镜后的折射光线。
（ ）
【答案】
【解析】
【详解】平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变；答案如图所示：
。
19.（2020·福建省）如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。
【答案】
【解析】
【详解】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，如图所示：
三、实验解答题
20.（2020·山东省威海市)小明用同一光源做了下几个学实验，请回答下列问题：
(1)实验1，在探究凸镜成像规律的实验中，发现像成在光屏的上方，如图所示，要使像成在光屏中，应向______（选填“上”或“下”）调节凸透镜：调好后，发现光屏上的像与光源等大，则凸透镜的焦距为______cm；
(2)实验2：如果利用实验1的装置，光源位置不变，取下凸透镜，在原透镜位置正确放置带小孔的光板，若还想承接与光源等大的像，光屏应该______（选填“左移”､“右移”或“不动”），此时成的像与实验1成的像相比______（选填“较亮”､“较暗”或“一样亮”）；
(3)实验3：如果利用实验1的装置，光源及光屏位置不变，取下凸透镜，在原透镜位置正确放置一块薄玻璃板（不考虑玻璃板厚度），在光源一侧透过玻璃板观察，能否在光屏位置看到像：______（选填“能”或“否”）；此时成的像与实验1成的像在哪个方面有区别：______（选填“正倒”､“大小”或“完整度”）。
【答案】 (1). 下 (2). 10.0（或10） (3). 不动 (4). 变暗 (5). 能 (6). 正倒
【解析】
【详解】(1)[1]在探究凸镜成像规律的实验中，发现像成在光屏的上方，此时应该将光屏下移，使三者中心大致在同一高度，能够使像呈现在光屏中央。
[2]如图所示，物距像距都为20cm，发现光屏上的像与光源等大，即此时物距等于像距等于两倍焦距，即
u=v=2f=20cm
解得f为10cm，即凸透镜的焦距为10.0cm（或10cm）。
(3)[3]小孔成像时，要想光屏上承接与光源等大的像，则物距应该等于像距；光源位置不变，取下凸透镜，在原透镜位置正确放置带小孔的光板，即光屏应该保持不动。
[4]实验1是凸透镜成像，其原理是光的折射，将光线会聚；实验2是小孔成像，其原理是光在同种均匀介质中沿直线传播，成像光线没有实验1的多，所以成的像与实验1成的像相比较暗一些。
(5)[5]光源及光屏位置不变，取下凸透镜，在原透镜位置正确放置一块薄玻璃板，探究的是平面镜成像特点的实验，平面镜成的像是虚像，只能在光源一侧透过玻璃板观察才能看得到。
[6]实验1中成的是倒立、等大的实像，平面镜成的是正立、等大的虚像，所以它们在正倒、虚实方面有区别。
21.（2020·山东省德州市)某兴趣小组做“探究凸透镜成像规律”的实验。
(1)凸透镜的焦距是，当烛焰在图示位置时，移动光屏可以在光屏上得到一个倒立、______的实像，在照相机和投影仪中，成像情况与此类似的是______；
(2)实验中，光屏上已经得到烛焰清晰的像，某同学不小心用手指的指尖触摸到了凸透镜，则光屏上会出现______。（选填“指尖的像”“指尖的影子”或“完整烛焰的像”）
(3)把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个______（选填“放大”“缩小”或“等大”）的蜡烛的像，把光屏移动到这个像所在的位置，光屏上______（选填“有”或“没有”）这个像。
【答案】 (1). 缩小 (2). 照相机 (3). 完整烛焰的像 (4). 等大 (5). 没有
【解析】
【详解】(1)[1][2]物距
u=50cm-20cm=30cm
凸透镜的焦距是10cm
u＞2f
凸透镜成倒立、缩小的实像，应用于照相机。
(2)[3]用手指的指尖触摸到了凸透镜，手指遮挡部分入射光线，折射光线变少，其它光线的折射情况不变，所以只能使像变暗淡一些，不能改变像的大小，故像是完整的。
(3)[4][5]把凸透镜换成薄玻璃板，薄玻璃板相当于平面镜，在蜡烛一侧观察玻璃板会看到一个正立、等大的虚像，虚像在光屏上无法呈现，所以光屏上不会接到这个像。
22.（2020·江西省)探究凸透镜成像的规律。
【设计实验与进行实验】
(1)实验器材：刻度尺､凸透镜､光屏､三个底座､蜡烛及火柴；
(2)如下图所示，为保证像能成在光屏中央，将装有底座的蜡烛､凸透镜､光屏从左到右摆放在水平桌面上，调整位置，使它们排列在______上，再调节凸透镜和光屏的高度，使它们的中心跟烛焰的中心大致在同一高度；
(3)如下图所示，F为凸透镜的焦点，A′B′为某次实验时物体AB通过凸透镜在光屏上成的像，则物体AB在图中______区域，箭头方向竖直向______，其大小比像A′B′______。
【答案】 (1). 同一直线 (2). ④ (3). 上 (4). 大
【解析】
【详解】(2)[1]为了使像成在光屏的中央，需要将蜡烛､凸透镜､光屏排列在同一直线上。
(3)[2][3][4]由图可知，像距在1倍焦距和2倍焦距之间，物距应该是2倍焦距以外，所以物体AB在图中④区域，此时像是倒立、缩小的实像，像A′B′箭头方向竖直向下，物体AB箭头方向竖直向上，像是缩小的，所以物体AB比像A′B′大。
23.（2020·江苏省盐城市)小华做“探究凸透镜成像规律”实验：
(1)将平行光______凸透镜，移动光屏，直至光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距为______cm；
(2)将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰和光屏的中心位于凸透镜的______上，这样做目的是使像呈现在______；
(3)将蜡烛移动到图乙所示位置，需向______侧移动光屏，直至在光屏上找到______的倒立、缩小的实像。
【答案】 (1). 正对 (2). 10.0 (3). 主光轴 (4). 光屏的中央 (5). 右 (6). 烛焰淸晰
【解析】
【详解】(1)[1][2]由图甲可知，将平行光正对凸透镜，移动光屏，在光屏上得到一个最小最亮的光斑，焦距是焦点到透镜光心的距离，凸透镜的焦距为
f=60.0cm-50.0cm=10.0cm
(2)[3][4]为了使像成在光屏的中央，需要使烛焰和光屏的中心位于凸透镜的主光轴上。
(3)[5][6]由图乙可知，物距
u=500cm-20.0cm=30.0cm＞2f
像距
2f＞v＞f
20.0cm＞v＞10.0cm
需要向右移动光屏，直至在光屏上找到烛焰淸晰的倒立、缩小的实像。
24.（2020·湖北省荆州市)在“探究凸透镜成像的规律”实验中，凸透镜的焦距为10 cm。
(1)如图所示，若不移动蜡烛和凸透镜的位置，要在光屏上得到清晰的像，应将光屏移到标尺刻度的______范围内（选填标号）；
A．40~ 50 cm B．50~ 60 cm C．60~ 70 cm D．70~ 80 cm
(2)若将图中蜡烛逐渐远离凸透镜的过程中，所成的像将逐渐变______（“大”或“小”）。利用这个规律可知∶我们在照毕业合影时，如果最边缘的两个同学未进入取景框，则此时摄像师应______（“靠近”或“远离”）我们；
(3)若将蜡烛放在图中离凸透镜8 cm处，此时______（“能”或“不能”）在光屏上找到像。
【答案】 (1). B (2). 小 (3). 远离 (4). 不能
【解析】
【详解】(1)[1]凸透镜的焦距为10cm，蜡烛放在15cm刻度线的位置，则物距为
u=40cm-15cm=25cm
大于二倍焦距，此时成倒立缩小的实像；像距在一倍焦距和二倍焦距之间，像应该在标尺刻度的50~ 60 cm之间，故应将光屏移到标尺刻度的50~ 60 cm范围内。
(2)[2][3]若将图中蜡烛逐渐远离凸透镜的过程中，则物距变大，由凸透镜成像规律知，像将变小，像距也变小，故在照毕业合影时，如果最边缘的两个同学未进入取景框，则此时摄像师应远离我们。
(3)[4]若将蜡烛放在图中离凸透镜8 cm处，此时物距小于焦距，成正立放大的虚像，故不能在光屏上找到像。
25.（2020·黑龙江省绥化市)下图是“探究凸透镜成像的规律”的装置图，凸透镜的焦距是10cm。
(1)点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心在______上；
(2)将实验器材按图中位置放置，光屏上烛焰的像是倒立、______的实像，应用此规律工作的是______；（填“照相机”“投影仪”或“放大镜”）
(3)将图中的凸透镜换成焦距是8cm的凸透镜，保持蜡烛和凸透镜的位置不变，要在光屏上成清晰的像，光屏应向______凸透镜的方向移动；（填“靠近”或“远离”）
(4)实验中，不小心用指尖触摸到了凸透镜，这时光屏上的像______。（填“变暗”“无变化”或“变残缺”）
【答案】 (1). 同一高度或同一水平直线或凸透镜的主光轴 (2). 放大 (3). 投影仪 (4). 靠近 (5). 变暗
【解析】
【详解】(1)[1]为了使像成在光屏的中央，点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心在同一高度。
(2)[2][3]由图可知，此时物距为15cm，物距在一倍焦距和二倍焦距之间，光屏上成倒立、放大的实像，投影仪应用此原理制成的。
(3)[4]将图中的凸透镜换成焦距是8cm的凸透镜，保持蜡烛和凸透镜的位置不变，相当于增大了物距，凸透镜成实像，物远像近像变小，要在光屏上成清晰的像，需要减小像距，即光屏应向靠近凸透镜的方向移动。
(4)[5]不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像；因为此时凸透镜会聚光线的数量减少，所以此时的像比手指指尖触摸前的像要暗一些。
26.（2020·北京市）某同学利用焦距为y1的凸透镜做了三次实验，透镜、蜡烛、光屏所在位置以及光屏上得到清晰像的情况如图所示。
(1)由图所示的实验现象可知：随着物距的不断变小，像距和像的大小变化情况是______；
(2)在图乙所示的实验中，只将凸透镜换为焦距为f1的凸透镜（f1< y1），为在光屏上得到清晰的像，光屏应向______侧移动。
【答案】 (1). 都变大 (2). 左
【解析】
【详解】(1)[1]观察甲、乙、丙三个图的实验现象发现，凸透镜位置不变，蜡烛靠近凸透镜时，即物距缩短，光屏远离凸透镜，即像距变大，且光屏上成的像变大。
(2)[2]由图乙可知成的是倒立、放大的实像，此时物距大于一倍焦距且小于两倍焦距，像距大于两倍焦距，即
只将凸透镜换为焦距为f1的凸透镜（f1< y1），焦距变小了，相当于物距变大，要想在光屏上得到清晰的像，应该将光屏向左移动。
一、单项选择题
1.（2020·山东省枣庄市)在探究凸透镜成像规律的实验中，小欢同学将点燃的蜡烛放在凸透镜前某一位置时，恰好在凸透镜后30cm处的光屏上出现一个与蜡烛等大倒立的像：若将此蜡烛移至凸透镜前12cm处时，则（ ）
A. 光屏上出现倒立放大的实像
B. 光屏上出现倒立缩小的实像
C. 无论怎样移动光屏，光屏上均不会出现实像
D. 将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大的实像
【答案】C
【解析】
【详解】距离凸透镜30cm的光屏上得到一个清晰的与物体等大的像，所以
v=30cm=2f
则
f=15cm
若现将物体移至透镜前12cm处时，此时物距
u=12cm
则物距应小于焦距，成正立、放大的虚像，虚像不能呈现在光屏上，故光屏上不会出现像，故ABD不符合题意，C符合题意．

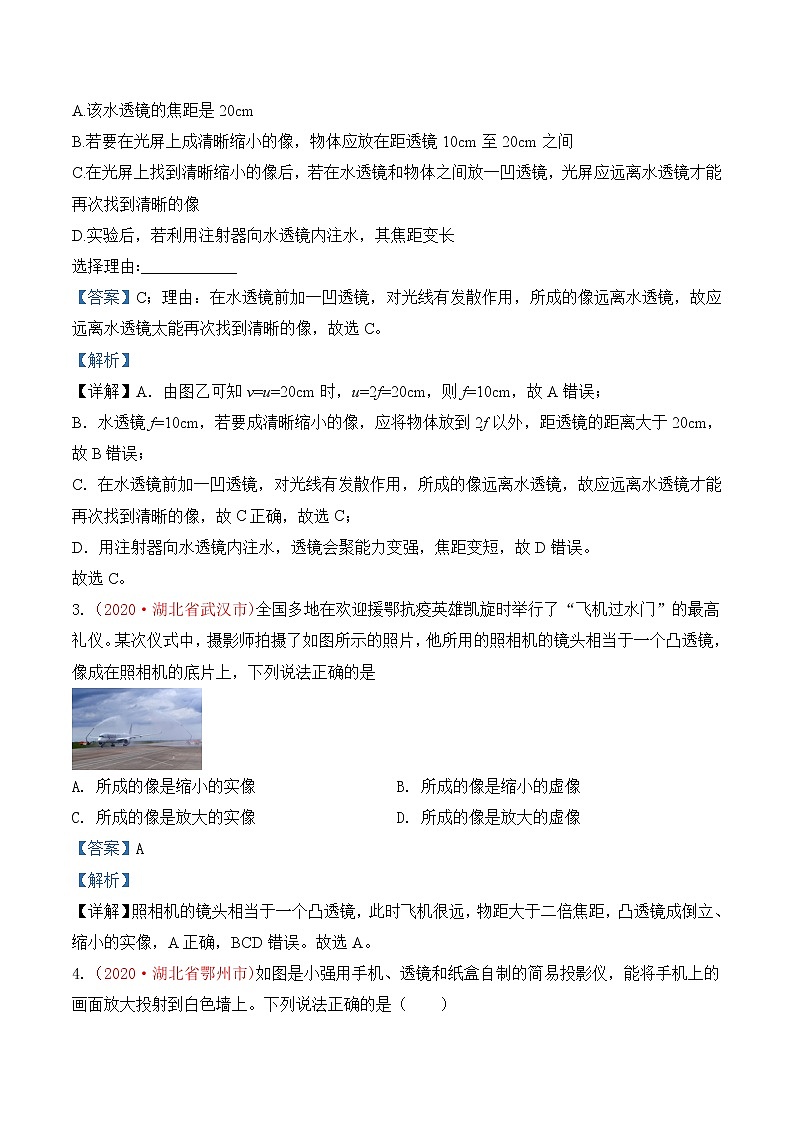

2.（2020·宁夏)小明在老师指导下，利用自制水透镜探究凸透镜成像的规律，如图甲所示，利用记录的实验数据，绘制了如图乙所示的像距v和物距u的关系图（实验过程中水透镜厚度不变）｡实验过程中，下列说法正确的是
A.该水透镜的焦距是20cm
B.若要在光屏上成清晰缩小的像，物体应放在距透镜10cm至20cm之间
C.在光屏上找到清晰缩小的像后，若在水透镜和物体之间放一凹透镜，光屏应远离水透镜才能再次找到清晰的像
D.实验后，若利用注射器向水透镜内注水，其焦距变长
选择理由∶____________
【答案】C；理由：在水透镜前加一凹透镜，对光线有发散作用，所成的像远离水透镜，故应远离水透镜太能再次找到清晰的像，故选C。
【解析】
【详解】A．由图乙可知v=u=20cm时，u=2f=20cm，则f=10cm，故A错误；
B．水透镜f=10cm，若要成清晰缩小的像，应将物体放到2f以外，距透镜的距离大于20cm，故B错误；
C．在水透镜前加一凹透镜，对光线有发散作用，所成的像远离水透镜，故应远离水透镜才能再次找到清晰的像，故C正确，故选C；
D．用注射器向水透镜内注水，透镜会聚能力变强，焦距变短，故D错误。
故选C。
3.（2020·湖北省武汉市)全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。某次仪式中，摄影师拍摄了如图所示的照片，他所用的照相机的镜头相当于一个凸透镜，像成在照相机的底片上，下列说法正确的是
A. 所成的像是缩小的实像B. 所成的像是缩小的虚像
C. 所成的像是放大的实像D. 所成的像是放大的虚像
【答案】A
【解析】
【详解】照相机的镜头相当于一个凸透镜，此时飞机很远，物距大于二倍焦距，凸透镜成倒立、缩小的实像，A正确，BCD错误。故选A。

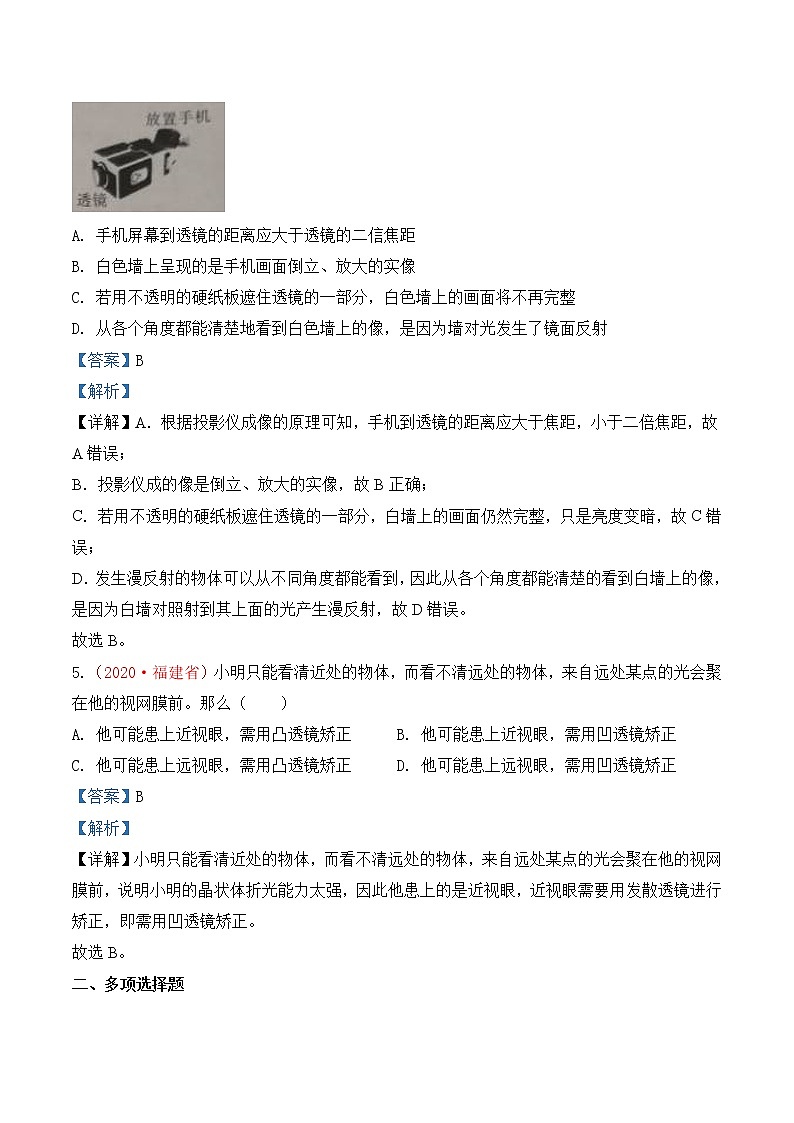

4.（2020·湖北省鄂州市)如图是小强用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白色墙上。下列说法正确的是（ ）
A. 手机屏幕到透镜的距离应大于透镜的二信焦距
B. 白色墙上呈现的是手机画面倒立、放大的实像
C. 若用不透明的硬纸板遮住透镜的一部分，白色墙上的画面将不再完整
D. 从各个角度都能清楚地看到白色墙上的像，是因为墙对光发生了镜面反射
【答案】B
【解析】
【详解】A．根据投影仪成像的原理可知，手机到透镜的距离应大于焦距，小于二倍焦距，故A错误；
B．投影仪成的像是倒立、放大的实像，故B正确；
C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面仍然完整，只是亮度变暗，故C错误；
D．发生漫反射的物体可以从不同角度都能看到，因此从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射，故D错误。
故选B。
5.（2020·福建省）小明只能看清近处的物体，而看不清远处的物体，来自远处某点的光会聚在他的视网膜前。那么（ ）
A. 他可能患上近视眼，需用凸透镜矫正B. 他可能患上近视眼，需用凹透镜矫正
C. 他可能患上远视眼，需用凸透镜矫正D. 他可能患上远视眼，需用凹透镜矫正
【答案】B
【解析】
【详解】小明只能看清近处的物体，而看不清远处的物体，来自远处某点的光会聚在他的视网膜前，说明小明的晶状体折光能力太强，因此他患上的是近视眼，近视眼需要用发散透镜进行矫正，即需用凹透镜矫正。
故选B。
二、多项选择题
6.（2020·天津市)在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距凸透镜30cm处时，在透镜另一侧距透镜15cm处的光屏上得到烛焰清晰的像｡则（ ）
A. 光屏上成倒立､放大的实像
B. 光屏上成倒立､缩小的实像
C. 照相机应用了该次实验的成像规律
D. 投影仪应用了该次实验的成像规律
【答案】BC
【解析】
【详解】据题意知，此次实验所成的像能用光屏来承接，所成的像应是倒立、实像，而且像距小于物距，那么所成的像是缩小的，这个是照相机成像所应用的规律，故BC正确，AD错误。
故选BC。
二、填空题
7.（2020·四川省遂宁市)今年2月全国新型冠状病毒疫情十分严峻，为了尽可能避免交叉感染，全国首个测温5G警用巡逻机器人在广州设计制造成功，这款机器人有5个高清摄像头，可实现全景无死角监测，机器人上的摄像头与我们生活中的______（选填“照相机”、“投影仪”或“放大镜”）的成像原理相同，当巡逻机器人靠近人拍摄时，所成的像将______（选填“变大”、“变小”或“不变”）；
【答案】 (1). 照相机 (2). 变大
【解析】
【详解】[1]机器人上的摄像头相当于一个凸透镜，它的成像原理和我们生活中的照相机的成像原理相同。
[2]根据“凸透镜成实像时，物近像远像变大”的规律，当巡逻机器人靠近人拍摄时，物距变小，像距变大，所成的像将变大。
8.（2020·山东省德州市)现在儿童青少年电子产品使用增多、户外活动减少，增加了近视发生率，近视眼需要佩戴______透镜矫正视力。
【答案】凹
【解析】
【详解】近视眼是晶状体变厚，像成在视网膜是前方，凹透镜对光线有发散作用，所以近视眼用凹透镜来矫正，能使像成在视网膜上。
9.（2020·辽宁省丹东市)一个圆柱形的玻璃瓶内装满水，把一支铅笔放在玻璃瓶的后方，透过玻璃瓶，可以看到这支笔．当铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，透过玻璃瓶会看到铅笔尖逐渐_______（选填“变长”或“变短”）；到某一位置时，铅笔尖会突然改变方向，而“改变方向”后的像为___________（选填“实”或“虚”）像．
【答案】 (1). 变长 (2). 实
【解析】
【分析】
当铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，f＜u＜2f
【详解】[1]玻璃瓶装满水相当于一个凸透镜．当铅笔由靠近瓶子的位置逐渐远离时（u＜f），透过透镜会看到正立、放大的虚像，根据成虚像时，物远像远像变大，铅笔先逐渐变长；
[2]当物距刚刚超过一倍焦距时， f＜u＜2f，铅笔尖忽然改变方向，根据凸透镜成像规律可知，这是投影仪成像原理，成倒立、放大的实像。
10.（2020·湖南省岳阳市)人眼中的角膜和晶状体相当于______（选填“凸透镜”、“凹透镜”或“平面镜”）；
【答案】 (1). 凸透镜
【解析】
【详解】[1]人眼中的角膜和晶状体相当于凸透镜，可使物体成倒立、缩小的实像。
11.（2020·湖北省荆州市)新冠病毒防控期间，常使用测温枪测人体的体温。如图所示，测得小强同学的体温是______。戴近视镜的小强发现其眼镜与爷爷的老花镜外观相同，为了区分它们，他把其中一副眼镜靠近物理课本，发现课本上的文字变大了，则说明这副眼镜是______（选填“近视镜”或“老花镜”）。若该眼镜的度数是200度，则该透镜的焦距为______m，没戴这副眼镜之前，人眼成像在视网膜之______选填”前”或“后”）。
【答案】 (1). 36.8℃ (2). 老花镜 (3). 0.5 (4). 后
【解析】
【详解】[1]由图可知，测温枪上的示数为36.8℃，故小强同学的体温是36.8℃。
[2]由于近视镜片是凹透镜，物体通过凹透镜成的是正立、缩小的虚像，而这副眼镜靠近物理课本，发现课本上的文字变大了，则说明这副眼镜是老花镜，老花镜是凸透镜。
[3][4]眼镜的度数是200度，透镜焦度
凸透镜的焦距为
[4]这副眼镜是老花镜，故戴这副眼镜的人眼为远视眼，戴这副眼镜之前，人眼成像在视网膜之后。
12.（2020·广东省）如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰______（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向______（选填“左”或“右”）移动；一段时间后， 蜡烛变短了，烛焰在光屏上成的像会向______（选填“上”或“下”）移。
【答案】 (1). 倒立 (2). 右 (3). 上
【解析】
【详解】[1]由图知，物距为
根据凸透镜成像的规律知，此时成倒立的、放大的实像；此时像距，应大于，故需将光屏向右移动。
[3]根据凸透镜成像的规律知，蜡烛变短了，烛焰在光屏上成的像会向上移。
13.（2020·甘肃省武威、白银、张掖、酒泉市）新冠疫情期间，不少学生用手机上网课，长时间盯着屏幕，容易导致视力下降，患上近视眼，图______（选填“甲”或“乙”）是近视眼的光路示意图，人眼的成像原理与______（选填“照相机”“投影仪”或“放大镜”）相同。
【答案】 (1). 乙 (2). 照相机
【解析】
【详解】[1]甲图将光线会聚在视网膜后方，因此甲图表示远视眼，乙图将光线会聚在视网膜前方，因此乙图表示近视眼。
[2]人的眼睛成倒立、缩小的实像，人的眼睛的成像规律与照相机相同。
三、作图题
14.（2020·山东省威海市)如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行。请将光路补画完整｡
【答案】
【解析】
【详解】根据凹透镜光路中平行过虚焦、过虚焦平行、过心不变的特点，做出光路图如图所示。
15.（2020·辽宁省丹东市)如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为，凸透镜的焦点为，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
【答案】
【解析】
【详解】对准凹透镜的虚焦点入射的光线，经透镜折射后，折射光线平行于主光轴；平行于凸透镜主光轴入射的光线，经凸透镜折射后，折射光线的经过凸透镜的焦点；当光从空气中斜射入水中时，在水和空气的界面发生折射，折射角小于入射角，如下图所示。
16.（2020·湖南省岳阳市)图中已给出入射光线和出射光线，请在方框中画出适当的透镜。
【答案】
【解析】
【详解】由图可知，平行于主光轴的光线经透镜折射后将过焦点，说明该透镜对光有会聚作用，该透镜是凸透镜，如图所示：
17.如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。请画出：
①光线SC经过凸透镜折射后的光线；
②光线SD经过平面镜反射后的光线。
（ ）
【答案】
【解析】
【详解】过点D作法线DN，作，直线DE即为反射光线；因入射光线SC平行于凸透镜的主光轴，故经凸透镜后的折射光线通过右焦点F，如下图所示。
18.（2020·广东省）请画出图中入射光线经凸透镜后的折射光线。
（ ）
【答案】
【解析】
【详解】平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变；答案如图所示：
。
19.（2020·福建省）如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。
【答案】
【解析】
【详解】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，如图所示：
三、实验解答题
20.（2020·山东省威海市)小明用同一光源做了下几个学实验，请回答下列问题：
(1)实验1，在探究凸镜成像规律的实验中，发现像成在光屏的上方，如图所示，要使像成在光屏中，应向______（选填“上”或“下”）调节凸透镜：调好后，发现光屏上的像与光源等大，则凸透镜的焦距为______cm；
(2)实验2：如果利用实验1的装置，光源位置不变，取下凸透镜，在原透镜位置正确放置带小孔的光板，若还想承接与光源等大的像，光屏应该______（选填“左移”､“右移”或“不动”），此时成的像与实验1成的像相比______（选填“较亮”､“较暗”或“一样亮”）；
(3)实验3：如果利用实验1的装置，光源及光屏位置不变，取下凸透镜，在原透镜位置正确放置一块薄玻璃板（不考虑玻璃板厚度），在光源一侧透过玻璃板观察，能否在光屏位置看到像：______（选填“能”或“否”）；此时成的像与实验1成的像在哪个方面有区别：______（选填“正倒”､“大小”或“完整度”）。
【答案】 (1). 下 (2). 10.0（或10） (3). 不动 (4). 变暗 (5). 能 (6). 正倒
【解析】
【详解】(1)[1]在探究凸镜成像规律的实验中，发现像成在光屏的上方，此时应该将光屏下移，使三者中心大致在同一高度，能够使像呈现在光屏中央。
[2]如图所示，物距像距都为20cm，发现光屏上的像与光源等大，即此时物距等于像距等于两倍焦距，即
u=v=2f=20cm
解得f为10cm，即凸透镜的焦距为10.0cm（或10cm）。
(3)[3]小孔成像时，要想光屏上承接与光源等大的像，则物距应该等于像距；光源位置不变，取下凸透镜，在原透镜位置正确放置带小孔的光板，即光屏应该保持不动。
[4]实验1是凸透镜成像，其原理是光的折射，将光线会聚；实验2是小孔成像，其原理是光在同种均匀介质中沿直线传播，成像光线没有实验1的多，所以成的像与实验1成的像相比较暗一些。
(5)[5]光源及光屏位置不变，取下凸透镜，在原透镜位置正确放置一块薄玻璃板，探究的是平面镜成像特点的实验，平面镜成的像是虚像，只能在光源一侧透过玻璃板观察才能看得到。
[6]实验1中成的是倒立、等大的实像，平面镜成的是正立、等大的虚像，所以它们在正倒、虚实方面有区别。
21.（2020·山东省德州市)某兴趣小组做“探究凸透镜成像规律”的实验。
(1)凸透镜的焦距是，当烛焰在图示位置时，移动光屏可以在光屏上得到一个倒立、______的实像，在照相机和投影仪中，成像情况与此类似的是______；
(2)实验中，光屏上已经得到烛焰清晰的像，某同学不小心用手指的指尖触摸到了凸透镜，则光屏上会出现______。（选填“指尖的像”“指尖的影子”或“完整烛焰的像”）
(3)把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个______（选填“放大”“缩小”或“等大”）的蜡烛的像，把光屏移动到这个像所在的位置，光屏上______（选填“有”或“没有”）这个像。
【答案】 (1). 缩小 (2). 照相机 (3). 完整烛焰的像 (4). 等大 (5). 没有
【解析】
【详解】(1)[1][2]物距
u=50cm-20cm=30cm
凸透镜的焦距是10cm
u＞2f
凸透镜成倒立、缩小的实像，应用于照相机。
(2)[3]用手指的指尖触摸到了凸透镜，手指遮挡部分入射光线，折射光线变少，其它光线的折射情况不变，所以只能使像变暗淡一些，不能改变像的大小，故像是完整的。
(3)[4][5]把凸透镜换成薄玻璃板，薄玻璃板相当于平面镜，在蜡烛一侧观察玻璃板会看到一个正立、等大的虚像，虚像在光屏上无法呈现，所以光屏上不会接到这个像。
22.（2020·江西省)探究凸透镜成像的规律。
【设计实验与进行实验】
(1)实验器材：刻度尺､凸透镜､光屏､三个底座､蜡烛及火柴；
(2)如下图所示，为保证像能成在光屏中央，将装有底座的蜡烛､凸透镜､光屏从左到右摆放在水平桌面上，调整位置，使它们排列在______上，再调节凸透镜和光屏的高度，使它们的中心跟烛焰的中心大致在同一高度；
(3)如下图所示，F为凸透镜的焦点，A′B′为某次实验时物体AB通过凸透镜在光屏上成的像，则物体AB在图中______区域，箭头方向竖直向______，其大小比像A′B′______。
【答案】 (1). 同一直线 (2). ④ (3). 上 (4). 大
【解析】
【详解】(2)[1]为了使像成在光屏的中央，需要将蜡烛､凸透镜､光屏排列在同一直线上。
(3)[2][3][4]由图可知，像距在1倍焦距和2倍焦距之间，物距应该是2倍焦距以外，所以物体AB在图中④区域，此时像是倒立、缩小的实像，像A′B′箭头方向竖直向下，物体AB箭头方向竖直向上，像是缩小的，所以物体AB比像A′B′大。
23.（2020·江苏省盐城市)小华做“探究凸透镜成像规律”实验：
(1)将平行光______凸透镜，移动光屏，直至光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距为______cm；
(2)将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰和光屏的中心位于凸透镜的______上，这样做目的是使像呈现在______；
(3)将蜡烛移动到图乙所示位置，需向______侧移动光屏，直至在光屏上找到______的倒立、缩小的实像。
【答案】 (1). 正对 (2). 10.0 (3). 主光轴 (4). 光屏的中央 (5). 右 (6). 烛焰淸晰
【解析】
【详解】(1)[1][2]由图甲可知，将平行光正对凸透镜，移动光屏，在光屏上得到一个最小最亮的光斑，焦距是焦点到透镜光心的距离，凸透镜的焦距为
f=60.0cm-50.0cm=10.0cm
(2)[3][4]为了使像成在光屏的中央，需要使烛焰和光屏的中心位于凸透镜的主光轴上。
(3)[5][6]由图乙可知，物距
u=500cm-20.0cm=30.0cm＞2f
像距
2f＞v＞f
20.0cm＞v＞10.0cm
需要向右移动光屏，直至在光屏上找到烛焰淸晰的倒立、缩小的实像。
24.（2020·湖北省荆州市)在“探究凸透镜成像的规律”实验中，凸透镜的焦距为10 cm。
(1)如图所示，若不移动蜡烛和凸透镜的位置，要在光屏上得到清晰的像，应将光屏移到标尺刻度的______范围内（选填标号）；
A．40~ 50 cm B．50~ 60 cm C．60~ 70 cm D．70~ 80 cm
(2)若将图中蜡烛逐渐远离凸透镜的过程中，所成的像将逐渐变______（“大”或“小”）。利用这个规律可知∶我们在照毕业合影时，如果最边缘的两个同学未进入取景框，则此时摄像师应______（“靠近”或“远离”）我们；
(3)若将蜡烛放在图中离凸透镜8 cm处，此时______（“能”或“不能”）在光屏上找到像。
【答案】 (1). B (2). 小 (3). 远离 (4). 不能
【解析】
【详解】(1)[1]凸透镜的焦距为10cm，蜡烛放在15cm刻度线的位置，则物距为
u=40cm-15cm=25cm
大于二倍焦距，此时成倒立缩小的实像；像距在一倍焦距和二倍焦距之间，像应该在标尺刻度的50~ 60 cm之间，故应将光屏移到标尺刻度的50~ 60 cm范围内。
(2)[2][3]若将图中蜡烛逐渐远离凸透镜的过程中，则物距变大，由凸透镜成像规律知，像将变小，像距也变小，故在照毕业合影时，如果最边缘的两个同学未进入取景框，则此时摄像师应远离我们。
(3)[4]若将蜡烛放在图中离凸透镜8 cm处，此时物距小于焦距，成正立放大的虚像，故不能在光屏上找到像。
25.（2020·黑龙江省绥化市)下图是“探究凸透镜成像的规律”的装置图，凸透镜的焦距是10cm。
(1)点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心在______上；
(2)将实验器材按图中位置放置，光屏上烛焰的像是倒立、______的实像，应用此规律工作的是______；（填“照相机”“投影仪”或“放大镜”）
(3)将图中的凸透镜换成焦距是8cm的凸透镜，保持蜡烛和凸透镜的位置不变，要在光屏上成清晰的像，光屏应向______凸透镜的方向移动；（填“靠近”或“远离”）
(4)实验中，不小心用指尖触摸到了凸透镜，这时光屏上的像______。（填“变暗”“无变化”或“变残缺”）
【答案】 (1). 同一高度或同一水平直线或凸透镜的主光轴 (2). 放大 (3). 投影仪 (4). 靠近 (5). 变暗
【解析】
【详解】(1)[1]为了使像成在光屏的中央，点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心在同一高度。
(2)[2][3]由图可知，此时物距为15cm，物距在一倍焦距和二倍焦距之间，光屏上成倒立、放大的实像，投影仪应用此原理制成的。
(3)[4]将图中的凸透镜换成焦距是8cm的凸透镜，保持蜡烛和凸透镜的位置不变，相当于增大了物距，凸透镜成实像，物远像近像变小，要在光屏上成清晰的像，需要减小像距，即光屏应向靠近凸透镜的方向移动。
(4)[5]不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像；因为此时凸透镜会聚光线的数量减少，所以此时的像比手指指尖触摸前的像要暗一些。
26.（2020·北京市）某同学利用焦距为y1的凸透镜做了三次实验，透镜、蜡烛、光屏所在位置以及光屏上得到清晰像的情况如图所示。
(1)由图所示的实验现象可知：随着物距的不断变小，像距和像的大小变化情况是______；
(2)在图乙所示的实验中，只将凸透镜换为焦距为f1的凸透镜（f1< y1），为在光屏上得到清晰的像，光屏应向______侧移动。
【答案】 (1). 都变大 (2). 左
【解析】
【详解】(1)[1]观察甲、乙、丙三个图的实验现象发现，凸透镜位置不变，蜡烛靠近凸透镜时，即物距缩短，光屏远离凸透镜，即像距变大，且光屏上成的像变大。
(2)[2]由图乙可知成的是倒立、放大的实像，此时物距大于一倍焦距且小于两倍焦距，像距大于两倍焦距，即
只将凸透镜换为焦距为f1的凸透镜（f1< y1），焦距变小了，相当于物距变大，要想在光屏上得到清晰的像，应该将光屏向左移动。
相关试卷
专题5 透镜及其应用-2020年中考物理真题分项汇编详细解答（全国通用）04期（教师版）： 这是一份专题5 透镜及其应用-2020年中考物理真题分项汇编详细解答（全国通用）04期（教师版），共24页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。
专题5 透镜及其应用-2020年中考物理真题分项汇编详细解答（全国通用）04期（学生版）： 这是一份专题5 透镜及其应用-2020年中考物理真题分项汇编详细解答（全国通用）04期（学生版），共11页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。
专题5 透镜及其应用-2020年中考物理真题分项汇编详细解答（全国通用）03期（学生版）： 这是一份专题5 透镜及其应用-2020年中考物理真题分项汇编详细解答（全国通用）03期（学生版），共9页。试卷主要包含了单项选择题，多项选择题，作图题等内容，欢迎下载使用。
