同学们，通过前面的学习我们对传感器有一定的了解，现在再带着大家看看传感器到底有哪些应用吧！

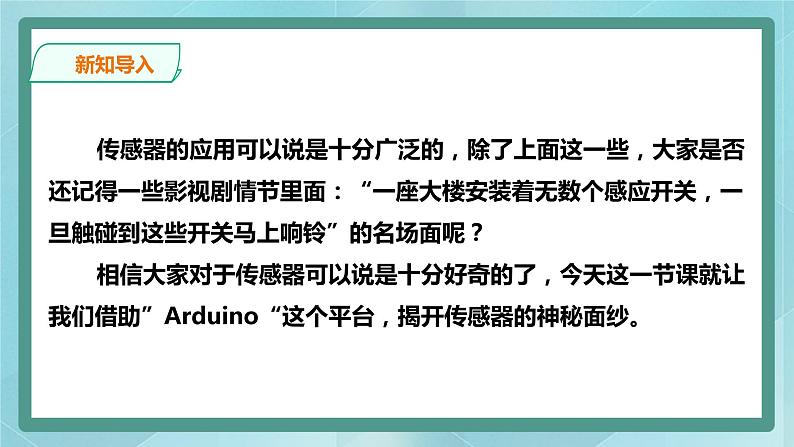

传感器的应用可以说是十分广泛的，除了上面这一些，大家是否还记得一些影视剧情节里面：“一座大楼安装着无数个感应开关，一旦触碰到这些开关马上响铃”的名场面呢？ 相信大家对于传感器可以说是十分好奇的了，今天这一节课就让我们借助”Arduin“这个平台，揭开传感器的神秘面纱。

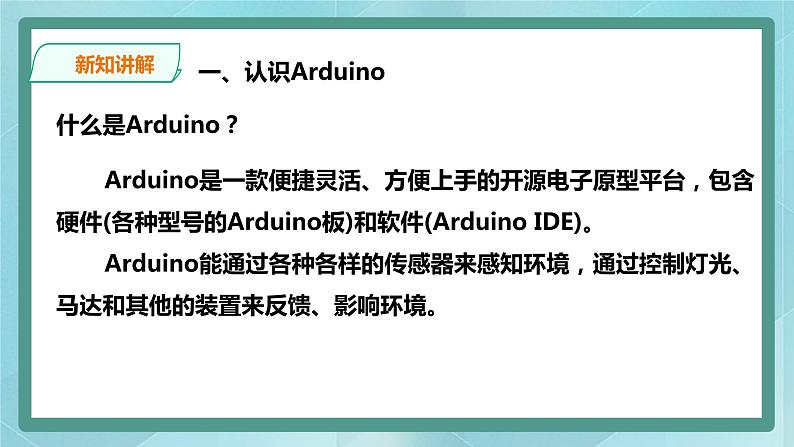

Arduin是一款便捷灵活、方便上手的开源电子原型平台，包含硬件(各种型号的Arduin板)和软件(Arduin IDE)。 Arduin能通过各种各样的传感器来感知环境，通过控制灯光、马达和其他的装置来反馈、影响环境。

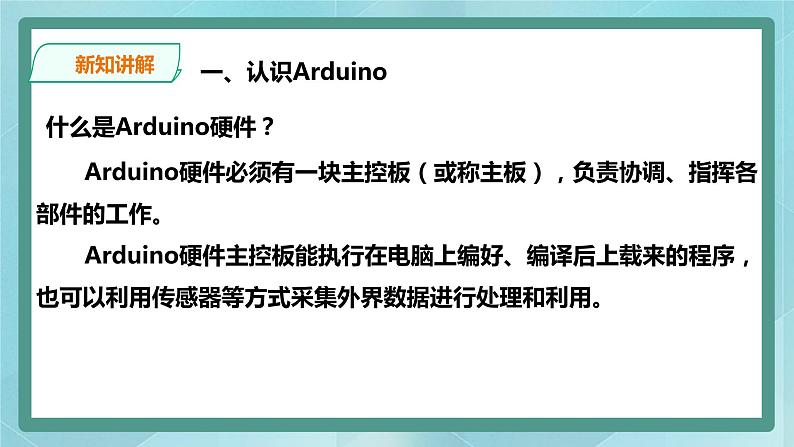

Arduin硬件必须有一块主控板（或称主板），负责协调、指挥各部件的工作。 Arduin硬件主控板能执行在电脑上编好、编译后上载来的程序，也可以利用传感器等方式采集外界数据进行处理和利用。
什么是Arduin硬件？

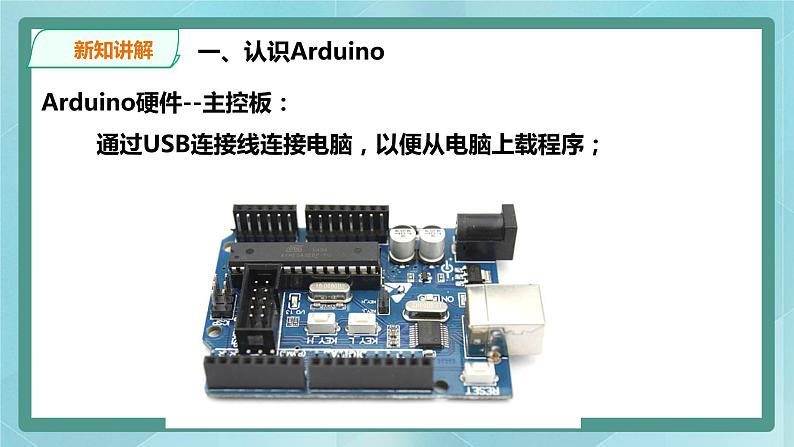

Arduin硬件--主控板： 通过USB连接线连接电脑，以便从电脑上载程序；

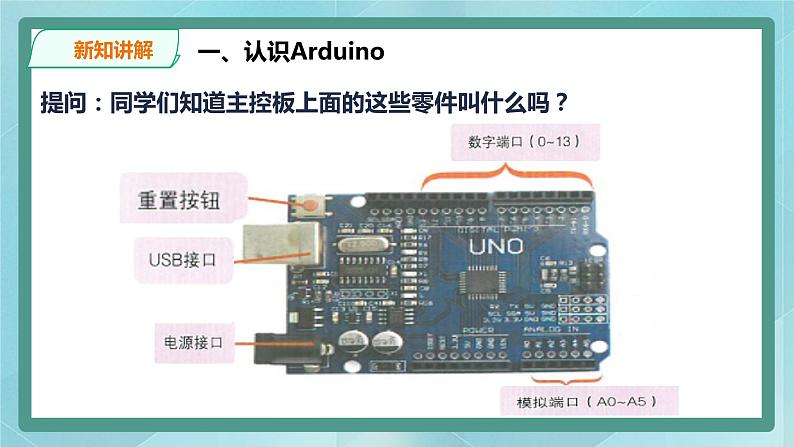

提问：同学们知道主控板上面的这些零件叫什么吗？

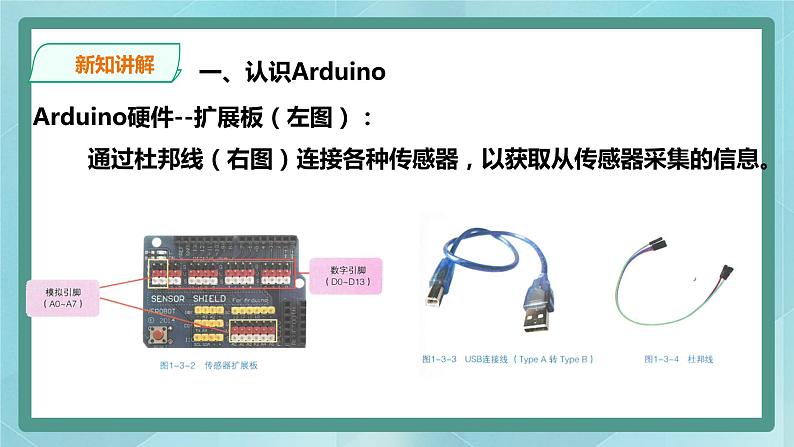

Arduin硬件--扩展板（左图）： 通过杜邦线（右图）连接各种传感器，以获取从传感器采集的信息。
提问：同学们知道常用的Arduin扩展板有哪些吗？
左侧自上而下： arduin tiny85 arduin pr mini arduin pr micr arduin nan arduin lily pad右侧自上而下： ndeMCU(esp8266) arduin UNO arduin Mega2560
Arduin相关应用：
要利用电脑将程序编好、编译后上载到主控板的单片机里面，基于Arduin平台的电子产品才能运行。
本课中，我们将采用Arduin IDE（集成开发环境）的版本是EDUArduin2.0,内嵌有ArdyBlck软件编程。（同学们可以简单了解一下Arduin语言的基础语法。）
触摸传感器： 触摸传感器是一个基于电容感应的触摸开关模板。当人体或金属直接触碰到传感器金属面时，它便能采集到被触碰的信号。 甚至隔着一定厚度的塑料、玻璃等材料的接触也可以被触摸传感器感应到，感应灵敏度与接触面的大小和覆盖材料的厚度有关。 那么，在我们的日常生活中，还有哪些设备应用了触摸传感器？
触摸传感器的应用（伴睡灯）：
触摸传感器各引脚的功能：引脚，又叫管脚，英文叫Pin。 从集成电路(芯片)内部电路引出与外围电路的接线，所有的引脚就构成了这块芯片的接口。引线末端的一段，通过软钎焊使这一段与印制板上的焊盘共同形成焊点。
三、借助传感器做实验的基本流程
在实验前，首先要根据实验的对象、需要测量的数据，选择相应的传感器，再安装所有Arduin硬件，编写程序上载到Arduin主控板，驱动传感器，令其能收集到我们所需的数据。
用手指按压触摸传感器，观察串口监视器显示的是什么。
根据实验的对象、需要测量的数据，选择相应的传感器。
把Arduin传感器扩展板安装在主控板上；连接触摸传感器；用数据连接线将主控板连接到安装有ArduinBlck软件的电脑。
设置主控板及接入端口；拖动模块；输出触摸传感器状态的程序。
1、把Arduin传感器扩展板安装在Arduin UNO主控板上；
3、用数据连接线将Arduin UNO主控板连接到安装有ArduinBlck软件的电脑。
（一）硬件安装图解版：
（二）编写程序：（1）按图1-3-12的步骤设置Arduin主控板的类型及接入端口；（2）打开ArduinBlck。
在ArduinBlck界面将程序上载到Arduin UNO主控板，打开串口监视器，完成课本p23的探究活动。
实践与创作：在本课实验装置的基础上，增加一个蜂鸣器，制作触摸电铃。按下触摸传感器是蜂鸣器发出声音，松开触摸传感器时蜂鸣器停止发声。下面来观看视频，了解一下现实生活中的触摸电铃：
课堂练习：（一）目前最通用的Arduin主控板型号是 。（二）将传感器与扩展板连接起来的线是 。
Arduin主要硬件的功能Arduin的软件触摸传感器的功能及应用借助传感器做实验的基本流程安装传感器测量数据的方法
一、认识Arduin的硬件 、软件二、认识触摸传感器三、借助传感器做实验的基本流程需求分析 安装硬件 编写程序 实验探究四、项目实施五、实验探究六、课后作业
同学们，通过前面的学习我们对传感器有一定的了解，现在再带着大家看看传感器到底有哪些应用吧！
传感器的应用可以说是十分广泛的，除了上面这一些，大家是否还记得一些影视剧情节里面：“一座大楼安装着无数个感应开关，一旦触碰到这些开关马上响铃”的名场面呢？ 相信大家对于传感器可以说是十分好奇的了，今天这一节课就让我们借助”Arduin“这个平台，揭开传感器的神秘面纱。
Arduin是一款便捷灵活、方便上手的开源电子原型平台，包含硬件(各种型号的Arduin板)和软件(Arduin IDE)。 Arduin能通过各种各样的传感器来感知环境，通过控制灯光、马达和其他的装置来反馈、影响环境。
Arduin硬件必须有一块主控板（或称主板），负责协调、指挥各部件的工作。 Arduin硬件主控板能执行在电脑上编好、编译后上载来的程序，也可以利用传感器等方式采集外界数据进行处理和利用。
什么是Arduin硬件？
Arduin硬件--主控板： 通过USB连接线连接电脑，以便从电脑上载程序；
提问：同学们知道主控板上面的这些零件叫什么吗？
Arduin硬件--扩展板（左图）： 通过杜邦线（右图）连接各种传感器，以获取从传感器采集的信息。
提问：同学们知道常用的Arduin扩展板有哪些吗？
左侧自上而下： arduin tiny85 arduin pr mini arduin pr micr arduin nan arduin lily pad右侧自上而下： ndeMCU(esp8266) arduin UNO arduin Mega2560
Arduin相关应用：
要利用电脑将程序编好、编译后上载到主控板的单片机里面，基于Arduin平台的电子产品才能运行。
本课中，我们将采用Arduin IDE（集成开发环境）的版本是EDUArduin2.0,内嵌有ArdyBlck软件编程。（同学们可以简单了解一下Arduin语言的基础语法。）
触摸传感器： 触摸传感器是一个基于电容感应的触摸开关模板。当人体或金属直接触碰到传感器金属面时，它便能采集到被触碰的信号。 甚至隔着一定厚度的塑料、玻璃等材料的接触也可以被触摸传感器感应到，感应灵敏度与接触面的大小和覆盖材料的厚度有关。 那么，在我们的日常生活中，还有哪些设备应用了触摸传感器？
触摸传感器的应用（伴睡灯）：
触摸传感器各引脚的功能：引脚，又叫管脚，英文叫Pin。 从集成电路(芯片)内部电路引出与外围电路的接线，所有的引脚就构成了这块芯片的接口。引线末端的一段，通过软钎焊使这一段与印制板上的焊盘共同形成焊点。
三、借助传感器做实验的基本流程
在实验前，首先要根据实验的对象、需要测量的数据，选择相应的传感器，再安装所有Arduin硬件，编写程序上载到Arduin主控板，驱动传感器，令其能收集到我们所需的数据。
用手指按压触摸传感器，观察串口监视器显示的是什么。
根据实验的对象、需要测量的数据，选择相应的传感器。
把Arduin传感器扩展板安装在主控板上；连接触摸传感器；用数据连接线将主控板连接到安装有ArduinBlck软件的电脑。
设置主控板及接入端口；拖动模块；输出触摸传感器状态的程序。
1、把Arduin传感器扩展板安装在Arduin UNO主控板上；
3、用数据连接线将Arduin UNO主控板连接到安装有ArduinBlck软件的电脑。
（一）硬件安装图解版：
（二）编写程序：（1）按图1-3-12的步骤设置Arduin主控板的类型及接入端口；（2）打开ArduinBlck。
在ArduinBlck界面将程序上载到Arduin UNO主控板，打开串口监视器，完成课本p23的探究活动。
实践与创作：在本课实验装置的基础上，增加一个蜂鸣器，制作触摸电铃。按下触摸传感器是蜂鸣器发出声音，松开触摸传感器时蜂鸣器停止发声。下面来观看视频，了解一下现实生活中的触摸电铃：
课堂练习：（一）目前最通用的Arduin主控板型号是 。（二）将传感器与扩展板连接起来的线是 。
Arduin主要硬件的功能Arduin的软件触摸传感器的功能及应用借助传感器做实验的基本流程安装传感器测量数据的方法
一、认识Arduin的硬件 、软件二、认识触摸传感器三、借助传感器做实验的基本流程需求分析 安装硬件 编写程序 实验探究四、项目实施五、实验探究六、课后作业
