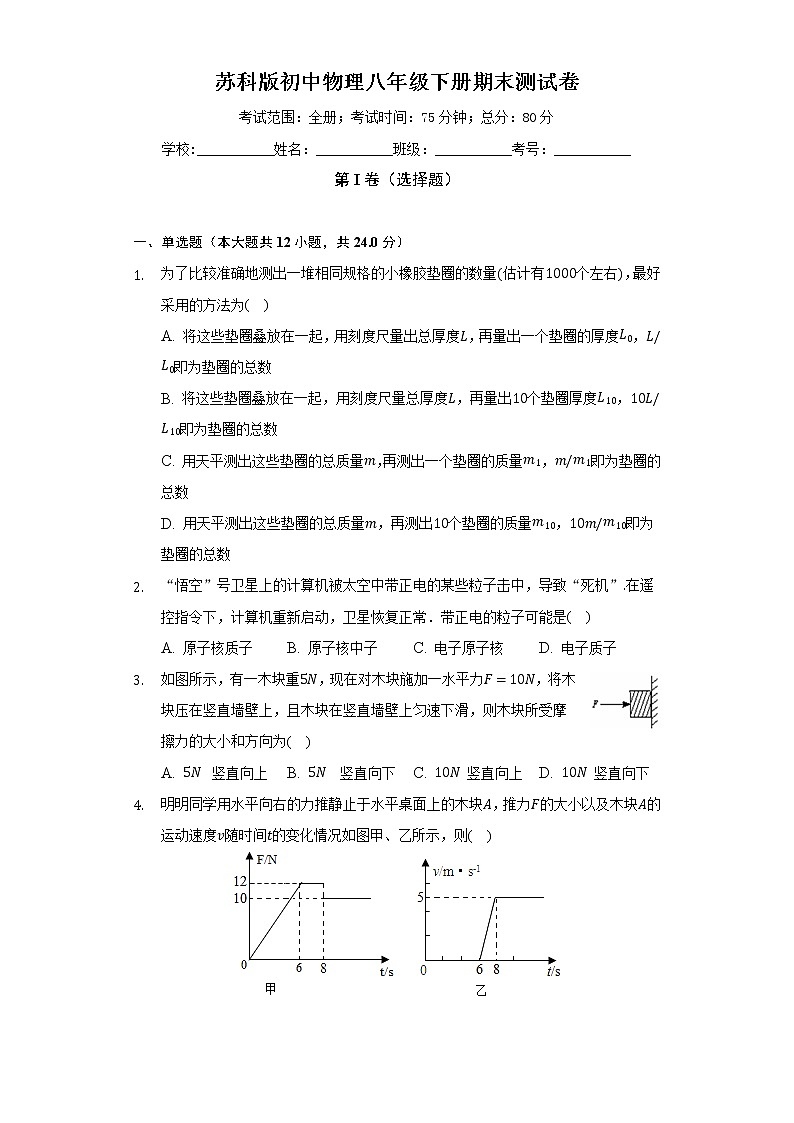

苏科版初中物理八年级下册期末测试卷
考试范围：全册；考试时间：75分钟；总分：80分
学校:___________姓名：___________班级：___________考号：___________
第I卷（选择题）

一、单选题（本大题共12小题，共24.0分）
1. 为了比较准确地测出一堆相同规格的小橡胶垫圈的数量(估计有1000个左右)，最好采用的方法为(    )
A. 将这些垫圈叠放在一起，用刻度尺量出总厚度L，再量出一个垫圈的厚度L0，L/L0即为垫圈的总数
B. 将这些垫圈叠放在一起，用刻度尺量总厚度L，再量出10个垫圈厚度L10，10L/L10即为垫圈的总数
C. 用天平测出这些垫圈的总质量m，再测出一个垫圈的质量m1，m/m1即为垫圈的总数
D. 用天平测出这些垫圈的总质量m，再测出10个垫圈的质量m10，10m/m10即为垫圈的总数
2. “悟空”号卫星上的计算机被太空中带正电的某些粒子击中，导致“死机”.在遥控指令下，计算机重新启动，卫星恢复正常．带正电的粒子可能是(    )
A. 原子核质子 B. 原子核中子 C. 电子原子核 D. 电子质子
3. 如图所示，有一木块重5N，现在对木块施加一水平力F=10N，将木块压在竖直墙壁上，且木块在竖直墙壁上匀速下滑，则木块所受摩擦力的大小和方向为(    )
A. 5N   竖直向上 B. 5N    竖直向下 C. 10N  竖直向上 D. 10N  竖直向下

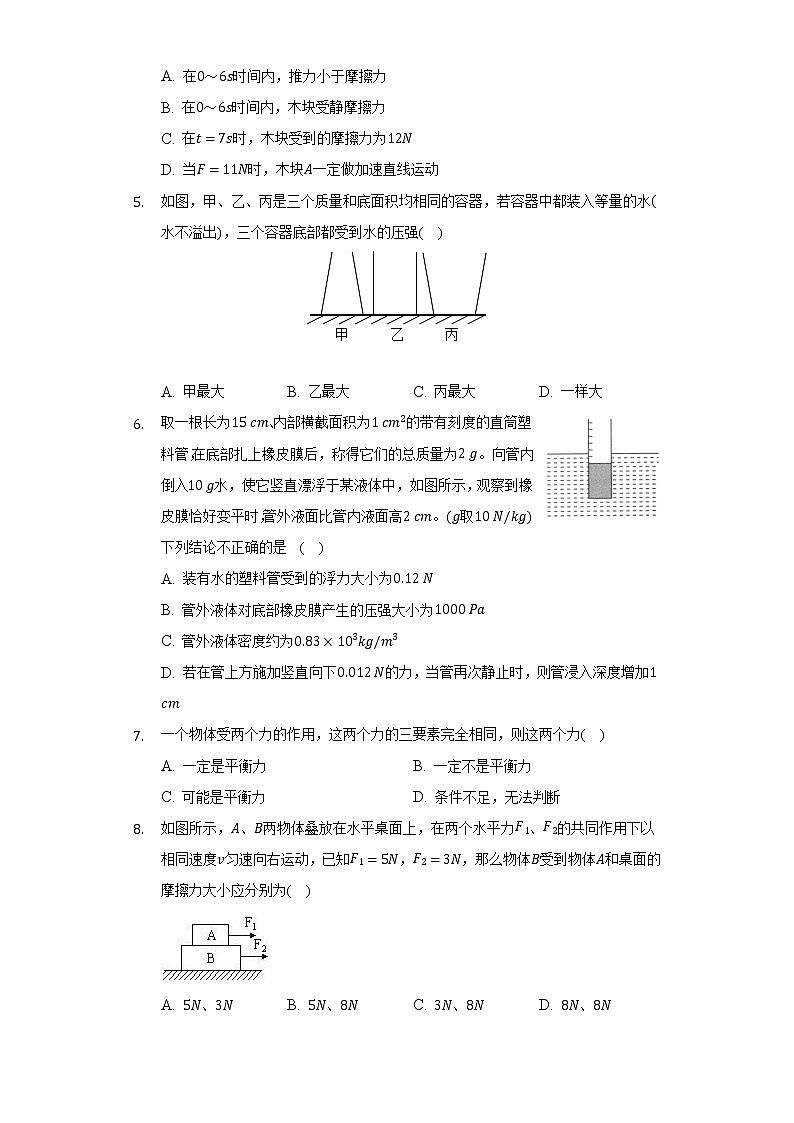

4. 明明同学用水平向右的力推静止于水平桌面上的木块A，推力F的大小以及木块A的运动速度v随时间t的变化情况如图甲、乙所示，则(    )

A. 在0～6s时间内，推力小于摩擦力
B. 在0～6s时间内，木块受静摩擦力
C. 在t=7s时，木块受到的摩擦力为12N
D. 当F=11N时，木块A一定做加速直线运动
5. 如图，甲、乙、丙是三个质量和底面积均相同的容器，若容器中都装入等量的水(水不溢出)，三个容器底部都受到水的压强(    )

A. 甲最大 B. 乙最大 C. 丙最大 D. 一样大
6. 取一根长为15 cm、内部横截面积为1 cm2的带有刻度的直筒塑料管，在底部扎上橡皮膜后，称得它们的总质量为2 g。向管内倒入10 g水，使它竖直漂浮于某液体中，如图所示，观察到橡皮膜恰好变平时，管外液面比管内液面高2 cm。(g取10 N/kg)下列结论不正确的是  (    )
A. 装有水的塑料管受到的浮力大小为0.12 N
B. 管外液体对底部橡皮膜产生的压强大小为1000 Pa
C. 管外液体密度约为0.83×103kg/m3
D. 若在管上方施加竖直向下0.012 N的力，当管再次静止时，则管浸入深度增加1 cm
7. 一个物体受两个力的作用，这两个力的三要素完全相同，则这两个力(    )
A. 一定是平衡力 B. 一定不是平衡力
C. 可能是平衡力 D. 条件不足，无法判断
8. 如图所示，A、B两物体叠放在水平桌面上，在两个水平力F1、F2的共同作用下以相同速度v匀速向右运动，已知F1=5N，F2=3N，那么物体B受到物体A和桌面的摩擦力大小应分别为(    )

A. 5N、3N B. 5N、8N C. 3N、8N D. 8N、8N
9. 如图所示，A、B两个物体叠放在水平面上，同时有F=10N的两个水平力分别作用于A、B两物体上，使A、B两个物体处于静止状态，下列分析正确的是(    )
A. A和B之间摩擦力为0
B. 地面对B的摩擦力为10N，方向水平向左
C. B物体在水平方向上受到三个力的作用
D. 地面对B的摩擦力为0
10. 2015年诺贝尔物理学奖由日本和加拿大两位科学家共同获得，他们发现了中微子振荡，表明中微子具有质量。关于微观粒子的说法正确的是(    )
A. 原子是由质子和中子组成 B. 电子不带电，质子带正电
C. 中子和电子绕原子核高速运动 D. 中微子具有动能
11. 下列各种微粒中，空间尺度最小的是
A. 中子 B. 分子 C. 原子 D. 小粉尘
12. 关于物质的密度，以下说法中正确的是(    )
 ​     
A. 由ρ=mV可知，密度与物体的质量成正比，与物体的体积成反比
B. 密度是物体的属性，物体不同，密度也不同
C. 不同种类的物质，单位体积的质量一般不同，密度也不同
D. 密度是物质的特性，其大小不随温度、形状、状态的变化而变化
第II卷（非选择题）

二、填空题（本大题共4小题，共8.0分）
13. 甲金属的密度为8g/cm3，乙金属的密度为4g/cm3，现在各取一定质量的甲、乙两种金属制成一种合金，其密度为5g/cm3，假设总体积前后不变，则所取甲、乙两种金属的质量比是______。
14. 如图，要让自行车更快地停下来，可以用力捏闸，刹车片会紧贴轮胎，这是通过增大_______来增大有益的摩擦的；车轴处采用滚动轴承是通过___________来减小有害摩擦的。

15. 如图甲所示，放在粗糙程度不变的水平地面上的物体，用方向不变的力F向右拉物体，拉力F的大小随时间的变化关系如图乙所示，物体的运动速度随时间的变化关系如图丙所示，则在t=1s时，物体受到的摩擦力___N;在t=3s时，物体受到的摩擦力为___N．

16. 台秤上放置一个装有适量水的溢水杯，现将一个重力为3N、体积为4×10−4m3的实心长方体A用细线吊着放入水中，当A有一半浸入水中时，溢水杯中的水恰好未溢出，如图所示.则细线对A的拉力为______N；把细线剪断后，A静止时(水面仍在溢水口处)容器B中接收到水的质量为______kg，此时台秤的示数______(大于/小于/等于)未剪断细线时的示数.(g=10N/kg,ρ水=1g/m3)

三、作图题（本大题共2小题，共4.0分）
17. 作出斜面上的木块对斜面的压力．


18. 重力为50N的物块静止在斜面上，如图所示，画出物块受到重力的示意图。




四、实验探究题（本大题共2小题，共12.0分）
19. 为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验。

(1)实验过程中，弹簧测力计______(选填“必须”或“不必”)沿水平方向拉着物块做______运动，此时，滑动摩擦力的大小______(选填“大于”、“等于”或“小于”)弹簧测力计的示数。
(2)在四次实验中，滑动摩擦力最小的是______(选填“甲”、“乙”“丙”或“丁”)。
(3)比较甲、乙实验，是为了研究滑动摩擦力大小与______有关；比较乙、丙实验，是为了研究滑动摩擦力大小与______有关。(以上两空选填“压力”或“接触面粗糙程度”)
(4)比较甲、丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小明得出结论：滑动摩擦力的大小与接触面积的大小有关，你认为他的结论是______(选填“正确”或“错误”)的。理由是：______。
(5)小明要对实验装置进行改动，如图戊所示，重复实验，发现效果更好。实验中，小明______(选填“一定”或“不一定”)要匀速拉动长木板。这样的好处是______。
20. 小明做“探究浮力的大小跟排开液体所受重力的关系”的实验时，按如图所示的方案进行实验操作：

(1)弹簧测力计的示数分别为F甲、F乙、F丙、F丁，若阿基米德原理正确，则下列等式成立的是______；
A.F乙−F丙=F甲−F丁
B.F甲−F乙=F丙−F丁
C.F丙−F甲=F乙−F丁
D.F甲−F乙=F乙−F丁
(2)请你替小明将实验表格补充完整：
物块所受的
重力G/N
物块在水中时测力计的读数F/N
浮力
F浮/N
小桶和排开水所受的总重力G总/N
小桶所受重
力G1/N
排开水所受
的重力G排/N
3
1.5
______
2.5
1
______
(3)分析实验数据，可得到的初步结论是：浸在液体中的物体，受到的浮力大小等于它______。
(4)在分析论证环节，小明觉得要保证实验效果，除了图甲中水面要到达溢水杯的溢水口外，还要调整一下甲乙丙丁的次序，你认为实验的最佳顺序是______。

五、计算题（本大题共4小题，共32.0分）
21. 将一管口面积S为5cm2的量筒中装满水后用手堵住，然后迅速倒置在烧杯里的水中(量筒口不接触烧杯底部)并放开手，发现量筒中仍充满，若大气压强为1×105Pa，求：
(1)静止时，烧杯中水面处量筒的读数为50mL，求50mL水的重力是多少牛？
(2)水对量筒底部的压力是多少？
22. 一质量为1吨的轿车在水平地面上做匀速直线运动，轿车运动过程中受到的摩擦阻力为车重的0.02倍。求：
(1)轿车的重力是多少？
(2)要使汽车作匀速直线运动，发动机的牵引力应为多少？
(3)当汽车的牵引力增大到250牛时，此时汽车所受到的摩擦力为多大？
23. 一杯子盛有某种液体，测得液体体积V和液体与量杯共同质量m的关系如图所示，由图求：
(1)空量杯的重力为多大？
(2)该液体的密度是多少？
(3)当液体的体积为0.05升时，液体的质量为多少？

24. 2月13日《桂林晚报》报导：为保障漓江游览持续稳定，满足春节“黄金周”游客的需求，保证磨盘山至阳朔航线的正常运行，思安江水库从2月12日16时开始向漓江补水至三月初，总补水的体积为2.7×107m3.试问：
(1)总补水的质量是多少？
(2)磨盘山至阳朔航线全长约为60km，游船早上8：00出发，12：00到达阳朔，游船的平均速度是多大？
(3)游客乘车从阳朔返回桂林时，60km路程用了1h，若旅游车发动机的平均牵引力为9000N，则旅游车发动机所做的功是多少？平均功率是多大？
答案和解析

1.【答案】D
【解析】
【分析】
测量微小物质的数量时，是选用天平还是选用刻度尺要根据实际情况正确选择；
将若干个小垫圈叠在一起，用刻度尺量出总厚度是一件很困难的事情，所以应用天平测量；
一个小橡胶垫圈的质量太小，甚至小于天平的分度值，无法直接称量，应该用累积法测多个垫圈的质量测微小质量、微小长度一般用累积法，测曲线长度一般用化曲为直法、滚轮法，测硬币等圆的直径一般用平移法，在学习中要注意总结，灵活选用特殊测量方法。
【解答】
AB.小橡胶垫圈的数量(估计为1000个)，将这些垫圈叠在一起，用刻度尺量出总厚度是一件很困难的事情，不可采用。所以AB两个选项的做法不符合题意。
C.一个垫圈的质量太小，小于天平的感量，无法直接测量。此选项不符合题意。
D.用天平测出这些垫圈的总质量M和十个垫圈的质量m10，10mm10即为垫圈的总数，方法可用，此选项符合题意。
故选D。
2.【答案】A
【解析】解：
原子是由带正电的原子核和带负电的核外电子组成；原子核又是由带正电的质子和不带电的中子构成的。
因此，选项中带正电的粒子是原子核、质子；带负电的粒子是电子；不带电的粒子是中子；
由题知，该计算机被太空中带正电的某些粒子击中，所以带正电的粒子可能是原子核、质子；故只有A正确。
故选：A。
根据原子和原子核的构成分析知：带正电的粒子是原子核、质子；带负电的粒子是电子；不显电性的粒子是分子、原子、中子。
解答本题关键是要知道原子的构成，构成原子的基本微粒所带的电荷，物质构成的基本微知道分子、原子都不显电性。

3.【答案】A
【解析】解：物体在竖直方向上只受到重力和右侧墙壁对它的摩擦力的作用。在这两个力的作用下物体处于平衡状态，所以物体受到的摩擦力和重力是一对平衡力；根据二力平衡的条件可以确定：它受到摩擦力和重力，大小相等，方向相反。所以物体受到的摩擦力等于5N，方向竖直向上。
故选：A。
物体在竖直方向上匀速下滑，所以在竖直方向上受到的重力和摩擦力是一对平衡力，根据二力平衡的条件进行判断即可。
静止的物体或匀速直线运动的物体受平衡力的作用；二力平衡的条件包括四方面：同物、共线、等值、反向，可以根据其中的一个力来确定另一个力。

4.【答案】B
【解析】解：
AB.由F−t图像可知，0～6s内，物体的速度为0，处于静止状态，
受到的推力等于静摩擦力，故A错误，B正确；
C.由v−t图像可知，6～8s内木块做匀加速运动，8s后木块A做匀速直线运动，
此时木块处于平衡状态，受到水平向右的拉力和水平向左的滑动摩擦力是一对平衡力，
由二力平衡条件和F−t图像可得：f=F=10N；
因滑动摩擦力的大小只与接触面的粗糙程度和压力的大小有关，与运动的速度无关；
在6～8s内，木块A做匀加速直线运动，木块受到的摩擦力仍然为10N，故C错误；
D.由F−t图像可知，0～6s内木块受到的最大推力为12N，
由v−t图像可知，0～6s内，木块静止处于平衡状态，所以，当F=11N时，木块可能处于静止状态，故D错误。
故选：B。

(1)(2)由F−t图像可知，0～6s内，物体处于静止状态，根据二力平衡条件分析物体A受到的摩擦力；
(3)由v−t图像可知，6～8s内木块做匀加速运动，8s后木块A做匀速直线运动，
此时木块受到水平向右的拉力和水平向左的摩擦力是一对平衡力，两个力的大小相等，
结合影响滑动摩擦力的因素可求出6～8s内木块受到的摩擦力；
(4)由F−t图像可知，0～6s内木块受到的最大推力，由v−t图像可知0～6s内木块的状态，
然后判断出F=11N时木块的状态。
本题考查了二力平衡条件应用、影响滑动摩擦力大小的因素，关键是v−t图像、F−t图像相结合判断出物体各段运动状态。

5.【答案】A
【解析】
【分析】
本题考查了学生对液体压强公式的掌握和运用，根据条件得出深度h的大小关系是本题的关键。
由图可知，知道装入水的质量相等，可知各容器内水的深度关系，再根据液体压强的公式分析容器底部受到水的压强的大小关系。
【解答】
如图三容器装入相同质量的水，
因容器的底面积相等，
所以，三容器内水的深度关系为h甲>h乙>h丙，
由p=ρgh可知，容器底部受到水的压强关系为p甲>p乙>p丙。
故选A。
6.【答案】D
【解析】塑料管和水的总重力G=(m管+m水)g=(0.002 kg+0.01 kg)×10 N/kg=0.12 N，由题知，装有水的塑料管在水中漂浮，则塑料管受到的浮力F浮=G=0.12 N，故A正确；因塑料管是直筒状，则橡皮膜受到水的压力F=G水=m水g=0.01 kg×10 N/kg=0.1 N，所以水对橡皮膜的压强p=FS=0.1N1×10−4m2=1000Pa，橡皮膜恰好变平，说明橡皮膜上下受到的液体压强相等，则管外液体对塑料管底部橡皮膜产生的压强也为1000 Pa，故B正确；根据p=ρgh可得，管内水的深度h水=pρ水g=1000Pa1×103kg/m3×10N/kg=0.1m=10cm，由题意可得，管浸入液体的深度h浸=h水+Δh=10 cm +2 cm=12 cm=0.12 m，则管外液体密度约为ρ液体=
pgh浸=1000Pa10N/kg×0.12m≈0.83×103kg/m3，故C正确；根据力的平衡条件可知，浮力的增大量ΔF浮=ΔF压=0.012 N，根据F浮=ρ液gV排可得，塑料管排开液体体积的增大量ΔV排=
ΔF浮ρ液体g=0.012N1000Pa10N/kg×0.12m×10N/kg=1.44×10−6m3=1.44cm3，由于塑料管在施加向下的力之前漂浮，有F浮=pS外，可求出管的外部横截面积S外=1.2×10−4 m2，则Δh=ΔV排S外=
1.44×10−61.2×10−4m=0.012m=1.2cm，然而随着管浸入深度增加，橡皮膜会向内凸起，管实际浸入深度的增加量大于1.2 cm，故D错误。故选D。


7.【答案】B
【解析】解：由于这两个力的三要素完全相同，即大小、方向、作用点都一样，那么这两个力作用在一个物体上时，不可能是平衡力．
故选B．
力的三要素指力的大小、力的方向和力的作用点；一对平衡力必须满足四个条件：大小相等、方向相反、作用在一条直线上、作用在同一物体上；二者相互对照可做出判断．
本题考查对力的三要素的理解和平衡力的辨别，一定要明确三要素中的每一个，并与二力平衡的条件相对照．

8.【答案】B
【解析】
【分析】
解答此题可以采用分割法，分别以每个物体为研究对象，分析它的受力情况，然后根据二力平衡予以解答。
该题具有一定的难度，采用分割法，分别研究每个物体的受力情况更容易理解。
【解答】
以物体A为研究对象，它在水平方向上受到水平向右的拉力F1、水平向左的摩擦力fA，如图所示，

由于物体A做匀速直线运动，所以这两个力是一对平衡力，即fA=F1=5N。
以物体B为研究对象，它在水平方向上受到三个力：水平向右的拉力F2，地面对它水平向左的摩擦f，物体A对它水平向右的摩擦力fB，如图所示，

因为fA与fB是相互作用力，大小相等，方向相反，所以fB=fA=5N，
又因为物体B做匀速直线运动，受力平衡，合力为0，则f=fB+F2=5N+3N=8N。
故选B。
9.【答案】D
【解析】
【分析】
  对整体受力分析，通过共点力平衡，求出地面对B的摩擦力，隔离对A分析，得出B对A的摩擦力大小。解决本题的关键能够正确地受力分析，运用共点力平衡求解，注意整体法和隔离法的运用。
【解答】
  对A分析，A在水平方向上受水平向左的拉力F和B对A向右的静摩擦力，因为A处于静止状态，受到的这两个力是平衡力，大小相等，所以f1=F=10N，故A错误；
把AB看成一个整体，处于静止状态，受到平衡力的作用，在水平方向上受向左的拉力F和向右的拉力F，由于两力拉力大小相等，所以整体在水平方向上只受两个拉力，地面对B没有摩擦力，故D正确，BC错误。
故选D。
10.【答案】D
【解析】解：
A、原子是由原子核和核外电子构成，原子核是由质子和中子构成；故A错误；
B、电子是带负电，质子带正电；故B错误；
C、中子位于原子核内，电子绕原子核高速运动；故C错误；
D、物体由于运动而具有的能，叫做动能，一切运动的物体都具有动能，中微子在振荡，也具有质量，所以中微子具有动能；故D正确。
故选：D。
(1)原子是由带正电的原子核和带负电的电子组成；原子核一般是由带正电的质子和不带电的中子构成(氢原子核除外)，其体积很小，居于原子的中心，带有正电荷；
(2)物体由于运动而具有的能，叫做动能；影响动能大小的因素是：质量和速度；质量越大、速度越大，动能就越大。
解答本题关键是要熟悉原子的结构和原子中各种微粒带电情况，并能灵活运用解决实际问题。

11.【答案】A
【解析】
【分析】
本题考查我们对于微观世界的了解，是一道基础题。
物质是由分子组成的，分子又是由原子组成的，原子是由原子核和核外电子组成的，原子核是由质子和中子组成的。
【解答】
物质是由分子组成的，分子又是由原子组成的，原子是由原子核和核外电子组成的，所以原子比原子核大；原子核是由质子和中子组成的，所以原子核比中子大；在这几种微粒中中子是最小的。故A正确，BCD错误。
故选A。
12.【答案】C
【解析】略

13.【答案】2：3
【解析】解：设甲物质的体积为V甲，乙物质的体积为V乙，
则甲物质的质量：m甲=ρ甲V甲=8g/cm3×V甲，
乙物质的质量：m乙=ρ乙V乙=4g/cm3×V乙，
甲和乙混合后的总质量：m总=m甲+m乙=8g/cm3×V甲+4g/cm3×V乙，
甲和乙混合后的总体积：V总=V甲+V乙，
则甲和乙混合后的密度为：ρ总=m总V总=8g/cm3×V甲+4g/cm3×V乙V甲+V乙=5g/cm3，
可得：V乙=3V甲，V甲：V乙=1：3，
m甲：m乙=8g/cm3×V甲：4g/cm3×V乙=8g/cm3×1：4g/cm3×3=2：3。
故答案为：2：3。
解答本题需要先分别设甲物质和乙物质的体积为V甲和V乙，然后根据质量公式m=ρV分别得出甲物质和乙物质的质量表达式为8V甲和4V乙，将它们相加从而得出混合后的总质量为(8V甲+4V乙)，总体积为(V甲+V乙)，最后根据密度公式ρ=mV建立一个方程，求解方程即可得到答案。
解答本题需要围绕密度公式及其变形式去分析求解，因为该题中只告诉密度这个物理量，就需要先设出公式中的某个物理量(体积或质量)，然后建立方程从而求解，这也正是解答本题的难度所在。

14.【答案】压力；用滚动代替滑动
【解析】
【分析】
本题考查了增大或减小摩擦的方法。
增大摩擦的方法：增大压力，增大接触面的粗糙程度。
减小摩擦的方法：减小压力，减小接触面的粗糙程度，变滑动为滚动，使接粗面分离。
【解答】
用力捏自行车的车闸，是在接触面的粗糙程度一定时，通过增大压力来增大摩擦力，使车能很快停下来；
在车轮的轴处使用滚珠轴承，是用滚动代替滑动来减小摩擦。
故答案为：压力；用滚动代替滑动。
15.【答案】2；4
【解析】
【分析】
此题考查了学生对图象问题的分析能力，能从图象中得出相关的信息，然后结合二力平衡和影响滑动摩擦力大小的因素进行解答，是中考的热点考题。
(1)由图乙的v−t图象可以判断物体在不同时刻的运动情况；
(2)由图乙的F−t图象可以得出物体在不同时刻所受到的推力大小，由图乙v−t图象找出物体什么时候处于平衡状态，然后由平衡条件求出物体所受摩擦力大小，物体与地面间的摩擦力与接触面的材料、接触面的粗糙程度、物体与地面间的压力决定，据此求出t=3s时摩擦力的大小。
【解答】
(1)由图乙的v−t图象可以知道，在0～2s内，物体速度为零，
物体处于静止状态，故当t=1s时，物体处于静止状态；
由图乙的F−t图象可知在0～2s内，推力F1=2N，此时物体静止，
处于平衡状态，由平衡条件得此时摩擦力f静=F1=2N；
(2)由图乙的v−t图象可知，在4～6s内物体处于匀速直线运动状态，由平衡条件可知，物体所受到的滑动摩擦力与推力F2是一对平衡力，即f=F2，
由图乙的F−t图象可知，在4s～6s内，推力F2=4N，物体所受到的摩擦为f=F2=4N；
物体与地面间的滑动摩擦力与接触面的材料、接触面的粗糙程度、物体与地面间的压力决定， 与物体的运动状态无关，在t=3s时与时间在4s～6s内，物体与地面间的摩擦力与接触面的材料、接触面的粗糙程度、物体与地面间的压力相同，因此t=3s时摩擦力为4N。
故答案为：2；4。
16.【答案】1  0.1  等于
【解析】解：(1)根据阿基米德原理可得，物体一半浸入水中时受到的浮力：
F浮=G排=ρ水gV排=1.0×103kg/m3×10N/kg×12×4×10−4m3=2N；
由平衡力的条件及合力知识可知：F拉=G−F浮=3N−2N=1N；
(2)A的密度：ρA=mV=GgV=3N10N/kg×4×10−4m3=0.75×103kg/m3；
因为ρA<ρ水，所以物体A在水中为漂浮；物体的漂浮条件可得，此时A受到的浮力：F浮′=G=3N。
根据阿基米德原理可得，此时A排开水受到的重力：G排′=F浮′=3N。
溢出水的重力为：ΔG=G排′−G排=3N−2N=1N；
溢出水的质量为：m=ΔGg=1N10N/kg=0.1kg。
(3)绳子剪断前台秤受到的压力：F前=G杯+G水+FA对水=G杯+G水+F浮；
 绳子剪断后台秤受到的压力：F后=G杯+G水+FA对水′=G杯+G水−△G+F浮′。
因为△G=G排′−G排=F浮′−F浮，所以F前=F后，故台秤示数不变。
故答案为：1；0.1；不变。
(1)对物体进行受力分析，求出物体A一半水中受到的浮力，根据力的合成可求细线对物体A的拉力。
(2)根据ρ=mV计算A的密度，判断当把细线剪断后，物体A在水中的状态，然后可求物体A受到的浮力；从而求出此时排开水的重力，减去第一次排开水的重力即是溢出水的重力，根据G=mg计算B中接收到的水的质量；
(3)托盘台秤受到的压力等于溢水杯和水的总重力、物体A对水向下的作用力之和，只需判断三者和的变化即可确定台秤前、后示数的大小关系。
本题考查阿基米德原理的应用，关键是通过比较物体密度与液体密度的大小确定物体的浮沉状态，难点是台秤所受压力的分析。

17.【答案】解：压力的作用点在斜面上，从作用点起，垂直斜面画线段，在线段的末端画上箭头表示力的方向即可；如图所示：

【解析】斜面上静止的木块对斜面的压力垂直于斜面，斜面受到的压力的作用点在斜面上，从作用点起沿力的方向画线段，在线段的末端画出箭头表示力的方向．
注意压力和重力的区别，重力的方向总是竖直向下，作用点在重心；压力的方向总是与支持面垂直，方向指向物体里面．

18.【答案】
【解析】
【分析】
本题考查了重力的示意图的作法，不管物体怎样运动，重力的方向总是竖直向下的。
根据重力的方向是竖直向下的，过重心做竖直向下的力即可。
【解答】
重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，大小为50N，如图所示：
。
19.【答案】必须  匀速直线  等于  丁  压力  接触面粗糙程度  错误  没有控制物体间的压力相同  不一定  便于测力计读数
【解析】解：
(1)实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数；
(2)由图示四次实验可知，在实验丁中，物体间的压力最小，接触面粗糙程度最小，因此滑动摩擦力最小；
(3)由图甲、乙所示实验可知，接触面的粗糙程度相同而物体间的压力不同，可以应用甲、乙所示实验探究滑动摩擦力大小与压力的关系；
要探究滑动摩擦力与速度的关系，需使压力大小和接触面的粗糙程度相同，甲乙两图压力大小不同，实验过程没有控制物体间的压力保持不变，因此，不能正确得出滑动摩擦力大小与速度大小的关系，所以她得出的结论是错误的；
(4)由图甲、丁所示实验可知，接触面的粗糙程度相同而物体间的压力不同，由于没有控制物体间的压力相同，他的结论是错误的；
(5)由图戊所示实验可知，拉动木板时物块保持不动，物块处于平衡状态，滑动摩擦力等于测力计的拉力，实验时不需要匀速拉动长木板。因测力计静止，便于读数。
故答案为：(1)必须；匀速直线；等于；(2)丁；(3)压力；接触面粗糙程度；(4)错误；没有控制物体间的压力相同；(5)不一定；便于测力计读数。
(1)用弹簧测力计水平匀速拉动物块，物块做匀速直线运动，处于平衡状态，由平衡条件可知，滑动摩擦力等于测力计的示数；
(2)滑动摩擦力与接触面的粗糙程度和物体间的压力有关，接触面越光滑、物体间的压力越小，滑动摩擦力越小；
(3)分析图示实验，根据实验控制的变量与实验现象可以得出实验结论；
要探究摩擦力与速度的关系，需使压力大小和接触面的粗糙程度相同，速度不同；
(4)根据控制变量法的要求分析答题；
(5)根据图示实验装置分析答题。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用及对实验方案的改进，体现了对过程和方法的考查。

20.【答案】B  1.5  1.5  排开液体受到的重力  丁、甲、乙、丙
【解析】解：(1)由阿基米德原理知，浸在液体中的物体受到浮力大小等于物体排开液体受到的重力，故F ​浮=G排，所以F甲−F乙=F丙−F丁。故选B；
(2)根据F浮=G−F=3N−1.5N=1.5N，G排=G总−G1=2.5N−1N=1.5N；
(3)分析实验数据可知，浸在液体中的物体受到浮力大小等于物体排开液体受到的重力；
(4)为了减小实验误差，应先测量空桶的重力，再测量圆柱体的重力，然后将圆柱体放入溢水杯中，读出测力计的示数，并测出排开的水和空桶的总重，故最合理的实验步骤应该为丁、甲、乙、丙。
故答案为：(1)B；(2)1.5；1.5；(3)排开液体受到的重力；(4)丁、甲、乙、丙。
(1)根据阿基米德原理进行分析；
(2)根据F浮=G−F，G排=G总−G1计算可得相应数据；
(3)分析实验数据可知，浸在液体中的物体受到浮力大小等于物体排开液体受到的重力；
(4)为了减小实验误差，应先测量空桶的重力，再测量圆柱体的重力，然后将圆柱体放入溢水杯中，读出测力计的示数，并测出排开的水和空桶的总重，据此分析。
本题考查验证阿基米德原理的实验，考查实验步骤、浮力计算、密度计算。误差分析等知识，综合性强，难度较大。

21.【答案】解：(1)50mL水的重力G=ρgV=1×103kg/m3×10N/kg×50×10−6m3=0.5N；
(2)对量筒内的水进行受力分析：水的重力，大气压力和量筒支持力；
大气压力F气=p气S=1×105Pa×5×10−4m2=50N；
量筒支持力F支=F气−G=50N−0.5N=49.5N；
根据力的作用是相互的，水对量筒底部的压力F=F支=49.5N。
答：(1)静止时，烧杯中水面处量筒的读数为50mL，50mL水的重力是0.5N；
(2)水对量筒底部的压力是49.5N。
【解析】(1)根据G=ρgV可得重力大小；
(2)对量筒内的水进行受力分析：水的重力，大气压力和量筒支持力。根据受力平衡可计算得到支持力；
根据力的作用是相互的，水对量筒底部的压力F=F支可得答案案。
本题考查了液体和气压的压强、压力的相关计算。难度一般。

22.【答案】解：
(1)轿车的重力：G=mg=1000kg×10N/kg=10000N；
(2)要使汽车作匀速直线运动，则汽车受到的牵引力和阻力是一对平衡力，大小相等，
所以，发动机的牵引力：F=f=0.02G=0.02×10000N=200N；
(3)若汽车的牵引力变为F′=250N，由于摩擦力的大小跟压力大小和接触面的粗糙程度有关，压力不变，接触面的粗糙程度不变，所以摩擦力大小不变，仍为200N。
答：(1)轿车的重力是10000N；
(2)要使汽车作匀速直线运动，发动机的牵引力应为200N；
(3)当汽车的牵引力增大到250牛时，此时汽车所受到的摩擦力为200N。
【解析】(1)根据G=mg求出卡车的重力；
(2)要使汽车作匀速直线运动，则汽车受到的牵引力和阻力是一对平衡力，大小相等，据此求解；
(3)摩擦力大小跟压力大小、接触面粗糙程度有关，压力不变，接触面粗糙程度不变，摩擦力不变。
此题主要考查的是学生对重力计算公式、二力平衡知识的理解和掌握，以及对滑动摩擦力的理解。

23.【答案】解：(1)图象的横轴表示液体的体积，纵轴表示液体与量杯共同质量，当液体体积等于0时，这个质量就只有空量杯的质量了，由图象可知，空量杯的质量m=40g，
∴空量杯的重力：G=mg=0.04kg×9.8N/kg=0.392N
答：空量杯的重力为0.392N。
(2)当液体体积V=60cm3时，液体与量杯总质量为100g，则液体质量m=100g−40g=60g，
液体的密度：
ρ=mV=60g60cm3=1g/cm3。
答：该液体的密度是1g/cm3。
(3)V=0.05升=0.05dm3=50cm3，液体的密度ρ=1g/cm3，
∴液体的质量m=ρV=1g/cm3×50cm3=50g
答：当液体的体积为0.05升时，液体的质量50g。
【解析】(1)由图可知，当液体体积为0时，液体与量杯共同质量是40g，可以确定量杯质量为40g，再根据G=mg求出量杯的重力。
(2)选取某一组数据，即：某液体体积V时，液体与量杯共同质量m，求出液体质量(液体质量等于总质量减去量杯质量)，利用密度公式求液体的密度。
(3)根据液体的密度和体积，利用m=ρV就可以计算出液体的质量。
本题考查了重力、密度、质量的计算，能从图象中读出质量和体积、会熟练应用公式是解题的关键。

24.【答案】解：(1)由ρ=mV可得，总补水的质量m=ρV=1.0×103kg/m3×2.7×107m3=2.7×1010kg；
(2)游船航行的时间t=4h；
游船的平均速度υ=st=60km4h=15km/h；
(3)旅游车发动机所做的功W=Fs=9000N×60×103m=5.4×108J；
发动机平均功率P=Wt=5.4×108J3600s=1.5×105W；
答：(1)总补水的质量是2.7×1010kg；
(2)游船的平均速度是15km/h；
(3)旅游车发动机所做的功是5.4×108J；平均功率是1.5×105W。
【解析】(1)总补水的体积是已知的，根据m=ρV求出总补水的质量；
(2)先求出游船的时间，然后根据V=St求出游船的平均速度；
(3)旅游发动机所做的功就是牵引力所做的功，根据W=FS求出发动机所做的功；时间已知，根据P=Wt求出平均功率。
此题考查质量、速度、功和功率的计算，是一道综合题；
解答此题需要注意的是单位的换算，只有单位换算统一了才能够计算。
