山东省济宁市四年（2019-2022）中考物理真题按题型分类汇编：04作图题、解答题

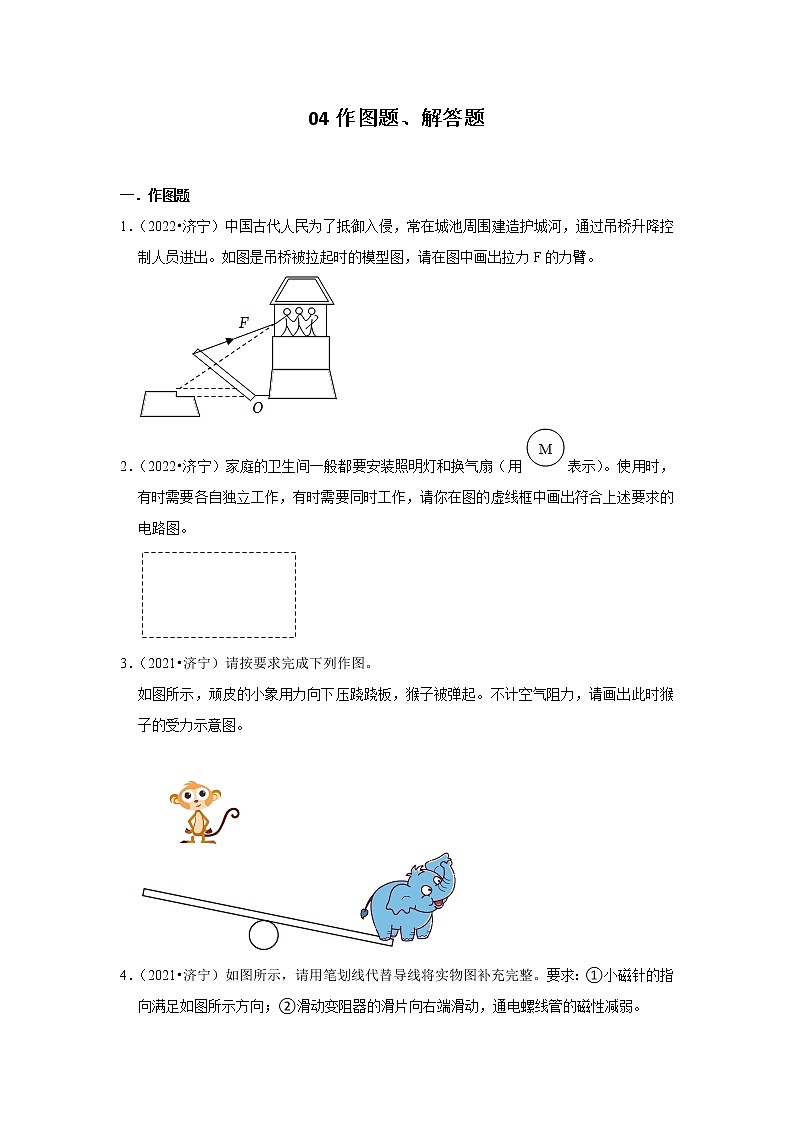

04作图题、解答题

一．作图题

1．（2022•济宁）中国古代人民为了抵御入侵，常在城池周围建造护城河，通过吊桥升降控制人员进出。如图是吊桥被拉起时的模型图，请在图中画出拉力F的力臂。

2．（2022•济宁）家庭的卫生间一般都要安装照明灯和换气扇（用表示）。使用时，有时需要各自独立工作，有时需要同时工作，请你在图的虚线框中画出符合上述要求的电路图。

3．（2021•济宁）请按要求完成下列作图。

如图所示，顽皮的小象用力向下压跷跷板，猴子被弹起。不计空气阻力，请画出此时猴子的受力示意图。

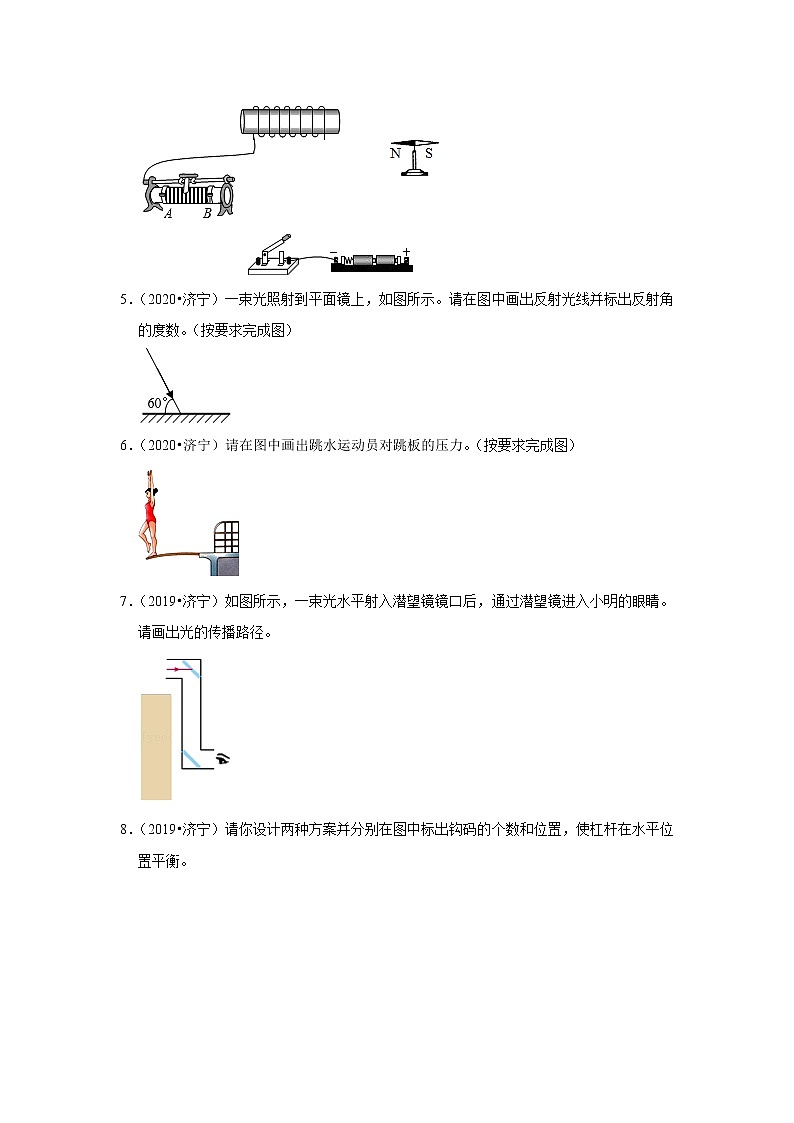

4．（2021•济宁）如图所示，请用笔划线代替导线将实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。

5．（2020•济宁）一束光照射到平面镜上，如图所示。请在图中画出反射光线并标出反射角的度数。（按要求完成图）

6．（2020•济宁）请在图中画出跳水运动员对跳板的压力。（按要求完成图）

7．（2019•济宁）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。请画出光的传播路径。

8．（2019•济宁）请你设计两种方案并分别在图中标出钩码的个数和位置，使杠杆在水平位置平衡。

二．解答题

9．（2020•济宁）电炉丝通过导线接到电路里，电炉丝和导线通过的电流相同，电炉丝热得发红，而导线却几乎不发热。为探究其原因，小明连接了如图所示的实验电路，其中R1＞R2。

（1）实验中通过　   　（选填“温度计示数”“加热时间”或“温度计示数的变化”）来反映电阻丝产生热量的多少。在“探究动能的大小与哪些因素有关”的实验中就用到这种思想和方法：让同一钢球从光滑斜面上不同高度滚下后撞击木块，通过木块　   　来反映动能的大小。

（2）实验表明：在电流和通电时间相同时，电阻越大，电流产生的热量越多。请解释“电炉丝热得发红，而导线却几乎不发热”的原因：　   　。

10．（2019•济宁）图是小明判断泡沫球带电情况的流程。

参考答案与试题解析

一．作图题

1．（2022•济宁）中国古代人民为了抵御入侵，常在城池周围建造护城河，通过吊桥升降控制人员进出。如图是吊桥被拉起时的模型图，请在图中画出拉力F的力臂。

【解答】解：由题知，杠杆的支点在O处，从支点向力的作用线引垂线，力到垂足的距离就是动力臂，如图所示：

。

2．（2022•济宁）家庭的卫生间一般都要安装照明灯和换气扇（用表示）。使用时，有时需要各自独立工作，有时需要同时工作，请你在图的虚线框中画出符合上述要求的电路图。

【解答】解：根据题意可知，照明灯和换气扇相互不影响、能独立工作，故应使照明灯和换气扇并联，且各自的支路有一个开关控制，干路上没有开关，如下图所示：

3．（2021•济宁）请按要求完成下列作图。

如图所示，顽皮的小象用力向下压跷跷板，猴子被弹起。不计空气阻力，请画出此时猴子的受力示意图。

【解答】解：不计空气阻力，被弹起的猴子只受到重力的作用，重力的方向是竖直向下的，从猴子重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

4．（2021•济宁）如图所示，请用笔划线代替导线将实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。

【解答】解：①如图，根据同名磁极相互排斥，异名磁极相互吸引，所以螺线管的右端是S极，左端是N极；根据安培定则判断电流从螺线管的右端进入，从左端流出。

②在匝数一定时，电流越小，磁性越弱。滑片向右端移动后，通电螺线管的磁性减弱，螺线管的电流减小，滑动变阻器接入电路的电阻增大，所以滑动变阻器一定接入左端下面接线柱。如图。

。

5．（2020•济宁）一束光照射到平面镜上，如图所示。请在图中画出反射光线并标出反射角的度数。（按要求完成图）

【解答】解：首先垂直于镜面画出法线，然后根据反射光线、入射光线分居法线两侧，反射角等于入射角在法线右侧画出反射光线；

此时入射光线与平面镜夹角为60°，所以入射角为90°﹣60°＝30°，则反射角也为30°，如图所示：

6．（2020•济宁）请在图中画出跳水运动员对跳板的压力。（按要求完成图）

【解答】解：跳水运动员对跳板的压力的作用点在跳板上，方向垂直于跳板向下，从作用点起，垂直跳板画线段，在线段的末端画上箭头表示力的方向，如下图所示：

7．（2019•济宁）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。请画出光的传播路径。

【解答】解：潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；

过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。如图所示：

8．（2019•济宁）请你设计两种方案并分别在图中标出钩码的个数和位置，使杠杆在水平位置平衡。

【解答】解：

设一个钩码重力为G，杠杆上一个格为L，

杠杆左边受到的力F1＝4G，其力臂L1＝3L，杠杆左边力和力臂的乘积：F1L1＝4G×3L＝12GL；

为使杠杆平衡，杠杆右边力和力臂的乘积：F2L2＝12GL；

方案一：

杠杆右边受到的力F2＝3G，其力臂L2＝4L，杠杆右边力和力臂的乘积：F2L2＝3G×4L＝12GL；

方案二：

杠杆右边受到的力F2＝4G，其力臂L2＝3L，杠杆右边力和力臂的乘积：F2L2＝4G×3L＝12GL；如图所示：

方案三：

杠杆右边受到的力F2＝6G，其力臂L2＝2L，杠杆右边力和力臂的乘积：F2L2＝6G×2L＝12GL。

二．解答题

9．（2020•济宁）电炉丝通过导线接到电路里，电炉丝和导线通过的电流相同，电炉丝热得发红，而导线却几乎不发热。为探究其原因，小明连接了如图所示的实验电路，其中R1＞R2。

（1）实验中通过　温度计示数的变化　（选填“温度计示数”“加热时间”或“温度计示数的变化”）来反映电阻丝产生热量的多少。在“探究动能的大小与哪些因素有关”的实验中就用到这种思想和方法：让同一钢球从光滑斜面上不同高度滚下后撞击木块，通过木块　移动的距离　来反映动能的大小。

（2）实验表明：在电流和通电时间相同时，电阻越大，电流产生的热量越多。请解释“电炉丝热得发红，而导线却几乎不发热”的原因：　电炉丝与导线是串联的，电流和通电时间相等，根据Q＝I2Rt，电阻越大，产生的热量越多，而电炉丝的电阻远大于导线的电阻　。

【解答】解：

（1）通电后电流通过电阻丝做功，产生热量被煤油吸收，使煤油的温度升高，通过观察温度计的示数变化来判断电流产生的热量的多少。

让同一钢球从光滑斜面上不同高度滚下后撞击木块，控制了钢球的质量，改变的是钢球到达水平面的速度，木块移动的距离不同，据此可探究物体动能的大小与速度的关系。以上这种探究问题的方法就是转换法。

（2）电炉丝与导线是串联的，电流和通电时间相等，根据Q＝I2Rt，电阻越大，产生的热量越多，电炉丝的电阻远大于导线的电阻，所以在相同的时间内，电炉丝产生的热量较多，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热。

故答案为：

（1）温度计示数的变化；移动的距离；

（2）电炉丝与导线是串联的，电流和通电时间相等，根据Q＝I2Rt，电阻越大，产生的热量越多，而电炉丝的电阻远大于导线的电阻。

10．（2019•济宁）图是小明判断泡沫球带电情况的流程。

【解答】解：毛皮摩擦过的橡胶棒带负电荷，丝绸摩擦过玻璃棒带正电荷；

若泡沫球与毛皮摩擦过的橡胶棒相互排斥，则泡沫球带负电荷；

若泡沫球与毛皮摩擦过的橡胶棒相互吸引，则泡沫球可能带正电荷，也可能不带电，如与丝绸摩擦过玻璃棒相排斥，则说明泡沫球带正电荷，若与丝绸摩擦过玻璃棒相吸引则不带电。

故答案为：①负；②正。
