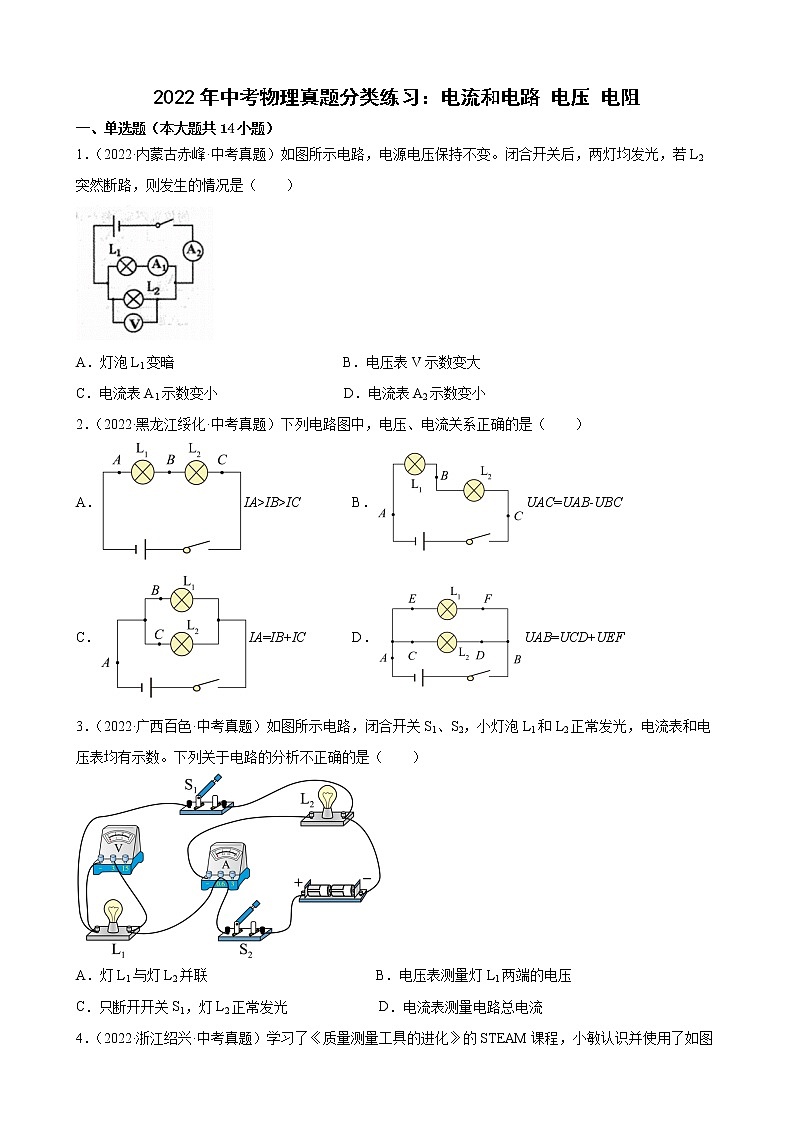

2022年中考物理真题分类练习：电流和电路 电压 电阻

一、单选题（本大题共14小题）

1．（2022·内蒙古赤峰·中考真题）如图所示电路，电源电压保持不变。闭合开关后，两灯均发光，若L2突然断路，则发生的情况是（　　）

A．灯泡L1变暗                        B．电压表V示数变大

C．电流表A1示数变小                  D．电流表A2示数变小

2．（2022·黑龙江绥化·中考真题）下列电路图中，电压、电流关系正确的是（　　）

A．IA>IB>IC B．UAC=UAB-UBC

C．IA=IB+IC D．UAB=UCD+UEF

3．（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（　　）

A．灯L1与灯L2并联                        B．电压表测量灯L1两端的电压

C．只断开开关S1，灯L2正常发光             D．电流表测量电路总电流

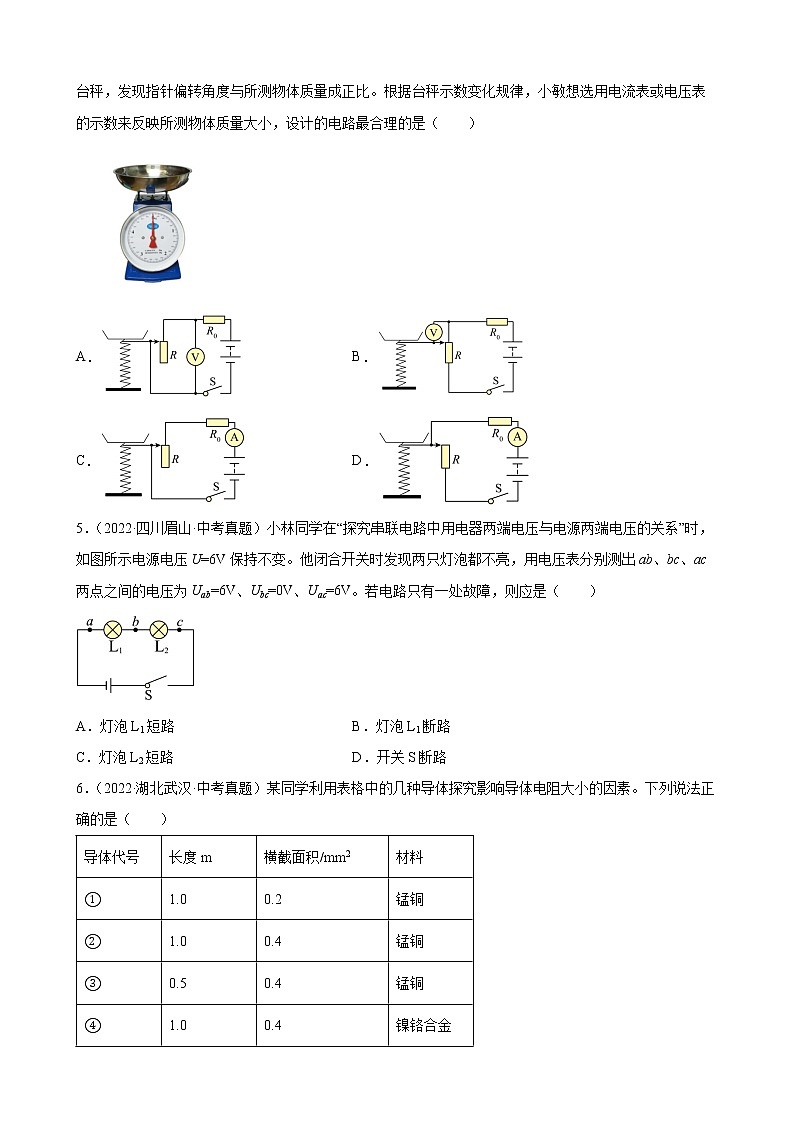

4．（2022·浙江绍兴·中考真题）学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反映所测物体质量大小，设计的电路最合理的是（　　）

A． B．

C． D．

5．（2022·四川眉山·中考真题）小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（　　）

A．灯泡L1短路 B．灯泡L1断路

C．灯泡L2短路 D．开关S断路

6．（2022·湖北武汉·中考真题）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（　　）

A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②

B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③

C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④

D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④

7．（2022·四川自贡·中考真题）如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（　　）

A．电流表A的示数一定等于A1的示数 B．电流表A的示数一定等于A1示数的2倍

C．电压表V的示数一定小于V1的示数 D．电压表V的示数一定等于V1的示数

8．（2022·四川攀枝花·中考真题）如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阻器的电阻片，与之接触的滑片P可以绕O点转到，当油量减少时，以下说法中正确的是（　　）

A．电流表示数增大

B．电路的总电阻减小

C．电路消耗的总功率增大

D．定值电阻R0两端的电压减小

9．（2022·福建福州·中考真题）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（     ）

A．显示仪是由电流表改装成的

B．测较高温度时，R0两端的电压较大

C．增大R0的阻值，可增大测温仪的最大测量值

D．增大电源电压，可增大测温仪的最大测量值

10．（2022·广西南宁·中考真题）如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　　）

A．、两端电压相等

B．、的亮度一定相同

C．、、三处的电流一样大

D．若灯丝烧断了，仍能发光

11．（2022·广东深圳·中考真题）在“探究影响导体电阻大小的因素”实验中，要研究导体电阻大小与其长度的关系，可以选用表格中的导体代号是（　　）

A．a、b B．b、c C．b、d D．a、d

12．（2022·广西桂林·中考真题）如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图2所示。则下列判断正确的是（　　）

A．电源电压为10V

B．定值电阻R1的阻值为20Ω

C．滑动变阻器R2的阻值变化范围为0~10Ω

D．变阻器滑片在中点时，电流表示数为0.3A

13．（2022·西藏拉萨·中考真题）如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（　　）

A．2：5 B．5：2 C．3：2 D．2：3

14．（2022·浙江杭州·中考真题）如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（　　）

A．A1 B．A2 C．V1 D．V2

二、填空题（本大题共5小题）

15．（2022·青海西宁·中考真题）如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数___________（选填“变大”“不变”或“变小”），灯泡L1的亮度___________（选填“变亮”“不变”或“变暗”）。

16．（2022·江西太原·中考真题）如图所示，电源电压不变。当开关S1断开时，电压表的示数______，电流表的示数______。（均选填“变大”“变小”或“不变”）

17．（2022·广西河池·中考真题）进入高原地带，一般人会出现头晕、耳鸣等身体不适的高原反应，这是因为海拔越高，空气越稀薄，大气压越 ______；手机、数码相机等电子产品都用到晶体二极管，晶体二极管具有 ______导电性。

18．（2022·黑龙江绥化·中考真题）如图所示的电路中，电源电压保持不变｡只闭合开关S1时，R1两端的电压为U1，电压表V1与V2的示数之比为3：2；若只闭合开关S2时，R2两端的电压为U2，电压表V1与V2的示数之比为4：3，则R1与R2的电阻之比为_______，电压U1与U2之比为_______｡

19．（2022·广西贵港·中考真题）如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡_________ （选填“会”或“不会”）发光。

三、作图题（本大题共3小题）

20．（2022·广西桂林·中考真题）在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。

21．（2022·贵州安顺·中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。

22．（2022·广西柳州·中考真题）如图是滑动变阻器的原理示意图，请你从A、B、C、D四个接线柱中引出两条导线（用笔画线代替），要求接入电路中能起到改变电阻的作用。

四、实验题（本大题共2小题）

23．（2022·广西贺州·中考真题）在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关

A、导体的材料             B、导体的长度             C．导体的横截面积

为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铭合金导体，④是锰铜导体。

（1）______状态。

（2）选用①②两根导体分别接入电路进行实验，可验证猜想______（选填猜想因素选项“A”“B”或“C”）。

（3）选用①④两根导体分别接入图中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的______有关。

（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，读数为______V，此时电路中电流表的示数为0.2A，则②导体的电阻为______Ω。

24．（2022·甘肃兰州·中考真题）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：

（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；

（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；

（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；

（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。

参考答案：

1．D

2．C

3．D

4．B

5．B

6．D

7．D

8．D

9．B

10．C

11．B

12．D

13．D

14．C

15．     不变     不变

16．     不变     变小

17．     小     单向

18．     2：3     8：9

19．     铅笔芯接入电路的长度     不会

20．

21．

22．

23．     断开     B     材料     2.4     12

24．     灯泡亮度     转换法     长度     横截面积     AD
