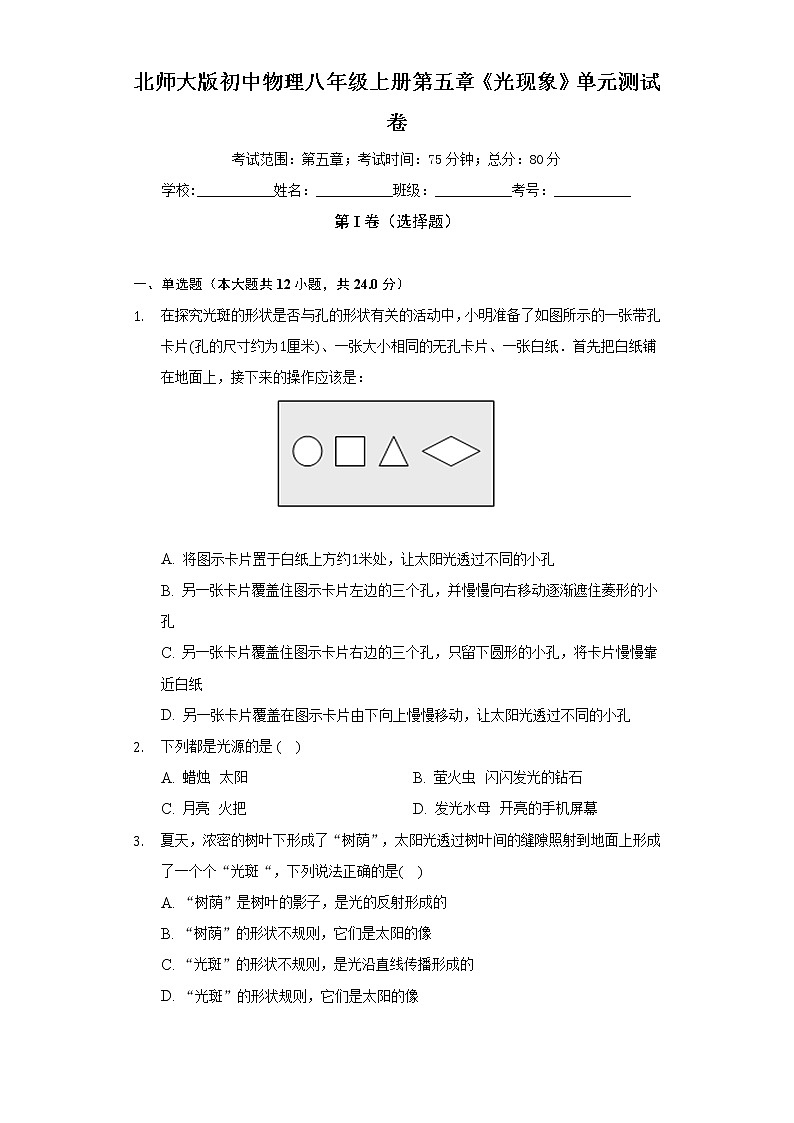

北师大版八年级上册第五章 光现象综合与测试单元测试当堂达标检测题

这是一份北师大版八年级上册第五章 光现象综合与测试单元测试当堂达标检测题，共20页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

学校:___________姓名：___________班级：___________考号：___________
第I卷（选择题）
一、单选题（本大题共12小题，共24.0分）
在探究光斑的形状是否与孔的形状有关的活动中，小明准备了如图所示的一张带孔卡片(孔的尺寸约为1厘米)、一张大小相同的无孔卡片、一张白纸．首先把白纸铺在地面上，接下来的操作应该是：
A. 将图示卡片置于白纸上方约1米处，让太阳光透过不同的小孔
B. 另一张卡片覆盖住图示卡片左边的三个孔，并慢慢向右移动逐渐遮住菱形的小孔
C. 另一张卡片覆盖住图示卡片右边的三个孔，只留下圆形的小孔，将卡片慢慢靠近白纸
D. 另一张卡片覆盖在图示卡片由下向上慢慢移动，让太阳光透过不同的小孔
下列都是光源的是( )
A. 蜡烛 太阳B. 萤火虫 闪闪发光的钻石
C. 月亮 火把D. 发光水母 开亮的手机屏幕
夏天，浓密的树叶下形成了“树荫”，太阳光透过树叶间的缝隙照射到地面上形成了一个个“光斑“，下列说法正确的是( )
A. “树荫”是树叶的影子，是光的反射形成的
B. “树荫”的形状不规则，它们是太阳的像
C. “光斑”的形状不规则，是光沿直线传播形成的
D. “光斑”的形状规则，它们是太阳的像

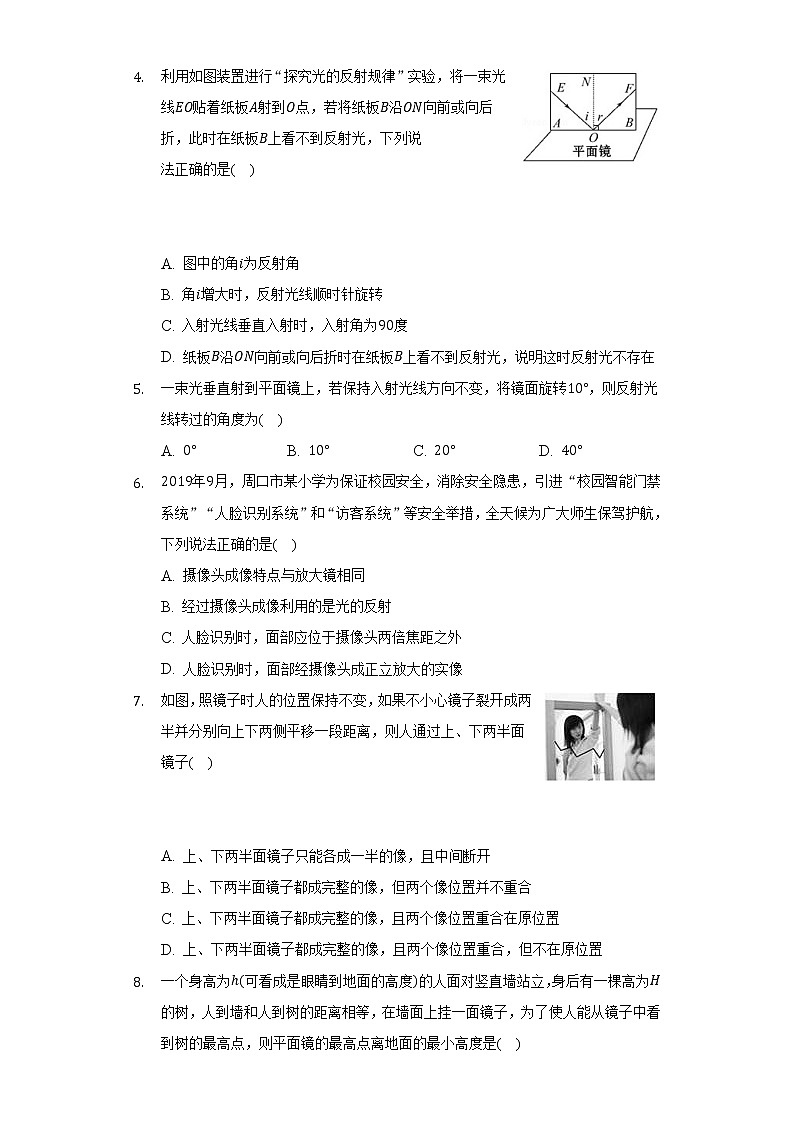

利用如图装置进行“探究光的反射规律”实验，将一束光线EO贴着纸板A射到O点，若将纸板B沿ON向前或向后折，此时在纸板B上看不到反射光，下列说
法正确的是( )
A. 图中的角i为反射角
B. 角i增大时，反射光线顺时针旋转
C. 入射光线垂直入射时，入射角为90度
D. 纸板B沿ON向前或向后折时在纸板B上看不到反射光，说明这时反射光不存在
一束光垂直射到平面镜上，若保持入射光线方向不变，将镜面旋转10°，则反射光线转过的角度为( )
A. 0°B. 10°C. 20°D. 40°
2019年9月，周口市某小学为保证校园安全，消除安全隐患，引进“校园智能门禁系统”“人脸识别系统”和“访客系统”等安全举措，全天候为广大师生保驾护航，下列说法正确的是( )
A. 摄像头成像特点与放大镜相同
B. 经过摄像头成像利用的是光的反射
C. 人脸识别时，面部应位于摄像头两倍焦距之外
D. 人脸识别时，面部经摄像头成正立放大的实像
如图，照镜子时人的位置保持不变，如果不小心镜子裂开成两半并分别向上下两侧平移一段距离，则人通过上、下两半面镜子( )
A. 上、下两半面镜子只能各成一半的像，且中间断开
B. 上、下两半面镜子都成完整的像，但两个像位置并不重合
C. 上、下两半面镜子都成完整的像，且两个像位置重合在原位置
D. 上、下两半面镜子都成完整的像，且两个像位置重合，但不在原位置

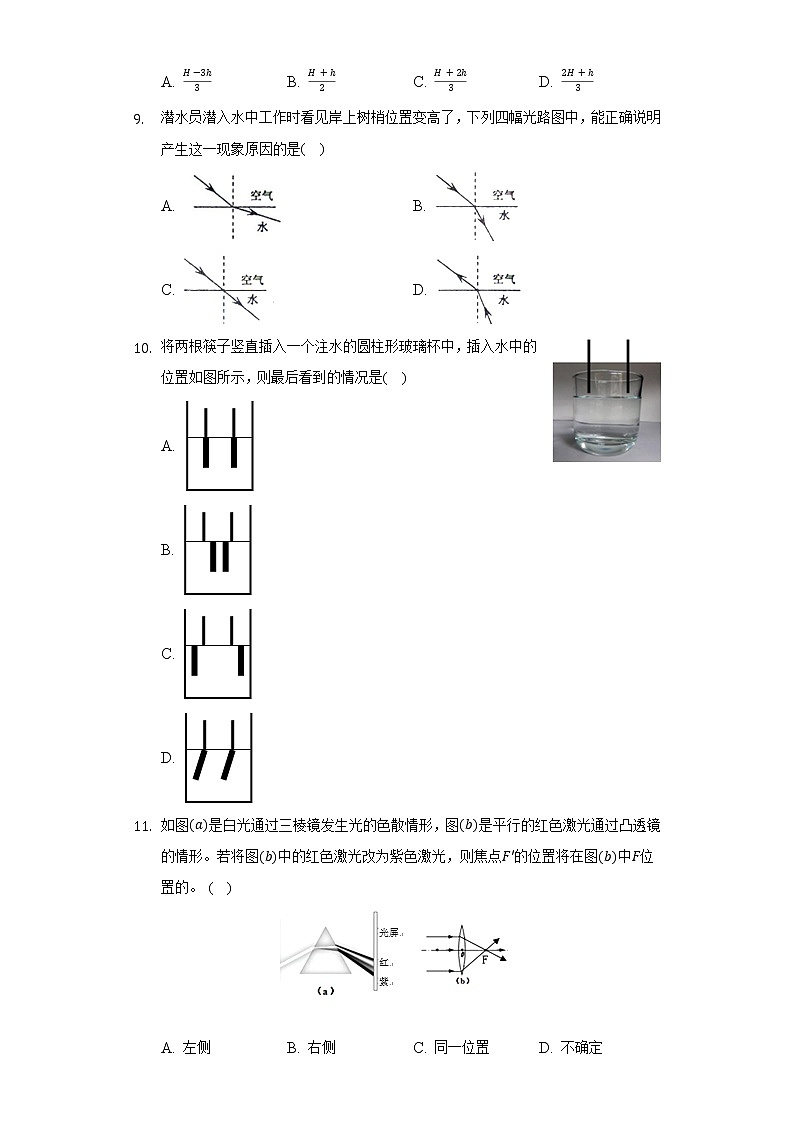

一个身高为h(可看成是眼睛到地面的高度)的人面对竖直墙站立，身后有一棵高为H的树，人到墙和人到树的距离相等，在墙面上挂一面镜子，为了使人能从镜子中看到树的最高点，则平面镜的最高点离地面的最小高度是( )
A. H−3h3B. H+h2C. H+2h3D. 2H+h3
潜水员潜入水中工作时看见岸上树梢位置变高了，下列四幅光路图中，能正确说明产生这一现象原因的是( )
A. B.
C. D.
将两根筷子竖直插入一个注水的圆柱形玻璃杯中，插入水中的位置如图所示，则最后看到的情况是( )
A.
B.
C.
D.
如图(a)是白光通过三棱镜发生光的色散情形，图(b)是平行的红色激光通过凸透镜的情形。若将图(b)中的红色激光改为紫色激光，则焦点F′的位置将在图(b)中F位置的。 ( )
A. 左侧B. 右侧C. 同一位置D. 不确定
如下图所示的四种现象中，现象和说法正确的是
A. 图①中，能看到水中的铅笔折断了，这是铅笔上的光经过玻璃杯时发生偏折形成的
B. 图②中，由于水中的太阳不是圆形，故不是光的反射形成
C. 图③中，雨后的彩虹是光的色散现象不是光的折射现象
D. 图④中，这是倒影，是光的反射现象
第II卷（非选择题）
二、填空题（本大题共4小题，共8.0分）
光在真空中的传播速度为______ km/s.如图所示的二维码已经得到广泛应用，用手机摄像头扫描它可实现很多功能，当手机扫时，白色部分将光______ (选填“反射”或“吸收”)，黑色部分反之，再通过手机解码就可以获取相关信息．
如图所示，一束光在空气和玻璃两种介质的界面上发生了发射和折射，请判断：______是入射光线，折射角为______。
人站在竖起的穿衣镜前5米处，若人以0.5米/秒的速度向镜移动6秒后，人与镜中的像距离为______米，此时像的大小______.(选填“变大”、“变小”或“不变”)
一条入射光线与平面镜的夹角为25°，那么反射光线与入射光线的夹角为______；若入射光的方向保持不变，转动平面镜，反射光线跟入射光线恰好垂直，镜面转动了______。
三、作图题（本大题共2小题，共4.0分）
a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请根据反射光线a、b画出点光源S的位置，并完成光路图。
猴子捞月的故事同学们耳熟能详．如图所示，若月亮在A处，猴子在井边B处能看到井中的“月亮”在A′处，请确定井中“月亮”A′的位置，并画出猴子看到井中“月亮”的光路图．
四、实验探究题（本大题共2小题，共12.0分）
小孔成像是光的直线传播的实例．中国北宋科学家沈括做过精彩的描述，他在《梦溪笔谈》中写道：“……若鸢飞空中，其影随鸢而移；或中间为窗隙所束，则影与鸢遂相违，鸢东则影西，鸢西则影东．又如窗隙中楼塔之影，中间为富所束，亦皆倒垂……”(如图所示)
某同学用硬纸筒探究小孔成像，如图所示．
(1)请在下图中作出蜡烛AB在屏上所成的像AˈBˈ.(要求标出Aˈ、Bˈ)
(2)发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大．他测出了不同距离时像的高度，填在表格中．
根据表中数据可以得到的结论是，蜡烛和小孔的位置固定后，像的高度h与像到小孔的距离s成________(选填“正比”或“反比”)．
(3)该同学知道树荫下的圆形光斑就是太阳透过树叶间的缝隙在地面上所成的像，他测出了光斑的直径为2.8cm，光斑到缝隙的距离为3.0m，从书上查到太阳到地球的距离为1.5×1011m，由此可以估算出太阳的直径大约为________m．
小华同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，小心地移动蜡烛B，直到与蜡烛A的像重合，如图所示。在此实验中：为了便于观察，该实验最好在______环境中进行(选填“较明亮”或“较黑暗”)；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到______，巧妙地解决了确定像的位置问题；选取两段完全相同的蜡烛是为了比较______关系；移去蜡烛B，并在其位置上放一光屏，则光屏上______接收到蜡烛A烛焰的像(选填“能”或“不能”)，这说明平面镜所成的像是______像(选填“虚”或“实”)；小华将蜡烛逐渐远离玻璃板时，蜡烛所成像的大小______(选填“变大”、“变小”或“不变”)。
五、计算题（本大题共4小题，共32.0分）
百米赛跑时终点计时员是看见发令枪冒的白烟就开始计时，如果是听到枪声才开始计时，运动员的成绩是好了还是差了？听到枪声才开始计时比看见白烟开始计时偏差了多少秒？(声音在空气中速度记为340m/s)．
齐天大圣孙悟空一个跟斗可以翻十万八千里(相当于5.4×104km)，一秒可以翻一个跟斗，可他却想与光比比谁快，请你做裁判。
(1)谁更快，请说明原因？
(2)太阳与地球相距1.5×1011m，那么光跑一趟回来要多久？
某同学参加军训打靶，靶与该同学的距离为340m，从枪响后经过1.5秒该同学听到子弹击中靶的声音。设空气阻力不计，子弹沿水平直线匀速飞行，声音速度为340m/s。
(1)站在远处的同学先看到枪口的火光后听到枪声，原因是______。
(2)子弹离开枪口的速度是多少？
(3)靶距该同学多远时，他只能听到一次声音？(计算保留二位小数)
在安装北京饭店电梯时，怎样使80多米高的电梯又正又直呢？工程技术人员用一束激光代替铅垂线，在激光的帮助下，工程又快又好地竣工了。利用准直的激光束还能测量飞驶的火箭和飞机，也可以用它指挥开凿机凿洞修隧道。
(1)上述材料中，应用了什么物理知识？
(2)实验室里，科学家用一台激光发射器向月球发射出激光，经过2.56s，在原处用仪器接收到从月球反射回来的激光束，由此，可以算出月球与地球之间相距多远呢？
答案和解析
1.【答案】A
【解析】
【分析】
(1)小孔成像是由光的直线传播形成的，成的是倒立的实像，像的大小与屏和孔之间的距离有关，形状与物体的形状相同；
(2)认真审题，分析实验步骤、实验现象，然后得出结论。
本题考查了实验现象分析、小孔成像原因分析，认真审题、根据题意获取所需信息是正确解题的关键。
【解答】
A将有孔的卡片置于白纸上方约1米处，让太阳光透过不同的小孔，由于孔的形状不同，所以我们可以观察白纸上光斑是否相同，可研究光斑的形状是否与孔的形状有关，故A选项正确；
B保持卡片到白纸的距离不变，用另一张卡片覆盖住左边的三个孔，并慢慢向右移动逐渐遮住菱形的小孔，小孔的形状发生改变，故我们观察光斑的形状是否改变，故研究光斑的形状是否与孔的大小有关，故B选项错误；
C用另一张卡片覆盖住右边的三个孔，只留下圆形的小孔，将卡片慢慢靠近白纸，孔到纸的距离发生了改变，故观察光斑的形状是否变化即可，故可研究光斑的形状是否与孔到白纸的距离有关，故C选项错误；
D.另一张卡片覆盖在图示卡片由下向上慢慢移动，让太阳光透过不同的小孔，可研究光斑的形状是否与孔到白纸的距离有关，故D选项错误。
故选：A。

2.【答案】D
【解析】
【分析】
根据光源的概念答题：自身能够发光的物体叫做光源；自身不发光反射其它物体的光的物体不是光源。
此题主要考查了学生对光源概念的掌握，要判断一个物体是否是光源，关键是看它本身是否能够发光。
【解答】
A.太阳、蜡烛中，蜡烛自身不能发光，点燃时才是光源，，故 A错误；
B.萤火虫和闪闪发光的钻石，正在发光的萤火虫才是光源，钻石自身不能发光，不是光源，故 B错误；
C.月亮、火把中，月亮自身不能发光，不是光源，故C错误；
D.发光水母和开亮的手机屏幕，自身都可以发光，是光源，故D正确。
故选D。

3.【答案】D
【解析】
【分析】
本题考查的是光的直线传播，属于基础题；
生活中的影子现象大多都可以利用光的直线传播来解释；“光斑”和“树阴”都是光在同一均匀介质中是沿直线传播的结果，但二者有不同之处。
【解答】
阳光透过密密的树叶在地面上形成一个个圆形的“光斑”，这就是小孔成像，是太阳所成的像，所以形状与太阳相同，是圆形的；
光是沿直线传播的，所以遇到障碍物(树叶)就会形成影子，这就是“树荫”；所以障碍物是什么形状，树荫就是什么形状，所以选项D正确，选项ABC错误。
故选D。
4.【答案】B
【解析】解：
A、图中的角i为入射光线与法线之间的夹角，为入射角，故A错误；
B、角i增大时，反射角变大，反射光线顺时针旋转，故B正确；
C、入射光线垂直入射时，入射角为0度，故C错误；
D、纸板B沿ON向前或向后折时在纸板B上看不到反射光，此时纸板与反射反射光线不在同一个平面内，但不能说明不存在反射光，故D错误。
故选：B。
(1)在光的反射中，三线在同一平面上，是通过光屏展现在我们眼前的；
(2)反射角随入射角的增大而增大，随入射角的减小而减小。
本题考查了研究光的反射定律的实验，反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角。以及光路具有可逆性。
5.【答案】C
【解析】(1)垂直入射时，入射角和反射角都等于0°，反射光线和入射光线在同一直线上；
(2)当平面镜转过10°时，此时的入射角等于10°，根据光的反射规律可知，反射角等于入射角，由此可以确定反射角的大小，进而可以确定反射光线转过的角度为200
故选C．
考点：作光的反射光路图；光的反射定律．
点评：(1)此题考查了光的反射规律．
(2)在光的反射现象中，明确入射角、反射角之间的位置关系是解决此题关键．
6.【答案】C
【解析】解：
AB、摄像头相当于一个凸透镜，光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，属于光的折射现象，故AB错误；
CD、当u>2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故C正确，D错误。
故选：C。
(1)凸透镜成像的原理是光的折射；
(2)摄像头是利用凸透镜成倒立、缩小的实像的原理制成的，当u>2f时，凸透镜才成倒立、缩小的实像。
本题考查了凸透镜的成像特点和应用，要掌握凸透镜成像的规律，搞清每种情况下的应用。在学习过程中要善于总结、寻找规律，学着将所学知识与生活实际联系起来。
7.【答案】C
【解析】
【分析】
此题考查的是对平面镜成像规律的实际用用，此类题目在近几年中考中频繁出现，备受出题人青睐，其实解答此类题目往往有规律可循，牢记并紧扣平面镜成像特点可比较容易的进行解答。
平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像、物关于平面镜对称，由此分析突破此题。
【解答】
因为平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像、物关于平面镜对称。所以，当镜子分开后，人在两个镜子中都成完整的像，且两个像在同一位置，故ABD错误，C正确。
故选C。
8.【答案】C
【解析】
【分析】
运用镜面对称性质，得到三角形相似，再由相似比三角形对应边成比例得出最后结果，运算过程比较简单，但画出图形，是个难点，此题对学生的要求比较高，要求学生应具备一定的空间想象能力。
设人离墙的距离是S，树离墙的距离为2S，对墙上的镜子作树的虚像，虚像距人的距离为3S，过人的眼睛A点作地面平行线，与树的虚像交于B点，设树在镜中的虚像顶为C点，连接ABC组成一个直角三角形，利用相似三角形的性质求得DE，然后即可求得平面镜的最高点离地面的最小高度。
【解答】
如图所示：
(1)设人离墙的距离是S，树离墙的距离为2S，对墙上的镜子作树的虚像，虚像距人的距离为3S，过人的眼睛A点作地面的平行线，与树的虚像交于B点；
(2)设树在镜中的虚像顶为C点，连接ABC组成一个直角三角形，AB与墙壁交于D，AC与墙壁交于E，底边BC=H−h，
因为树的虚像与墙壁平行，而人与墙的距离AD为S，人与虚像的距离AB为3S，由相似三角形定理，可得DE=H−h3，所心需要的镜面上缘与地的距离为=H−h3+h=H+2h3，故ABD错误，C正确。
故选C。
9.【答案】B
【解析】解：潜水员看岸上的树，所以入射光线应该来自岸上，根据光的折射规律，光从空气中斜射入水中时，折射角小于入射角．
故选B．
光的折射规律：折射光线、入射光线、法线在同一平面内，折射光线和入射光线分居法线的两侧，且当光从空气斜射入水中时，折射角小于入射角．
当人在岸上时，由于光的折射，看到水中的物体变浅了，当人在水中时，看到岸上的物体变高了．
10.【答案】C
【解析】
【分析】
本题考查的现象是生活中常见的现象，我们利用折射的知识解释生活中的折射现象是近几年中考的热点，此现象让学生回家亲自做一做，效果会更好，此题有一定的拔高难度。
画图说明：A处为筷子，ABP表示由筷子发出的穿过玻璃杯壁B射向观察者P处的一条光线．ON为过B点沿半径方的直线，即在B处和空气的分界面的法线，AB则相当于在B处由水中射入空气中的光线，角i和角r分别为此光线的入射角和折射角，根据光的折射规律即可作出判断。
【解答】
图为筷子竖直插入盛水玻璃杯内的俯视图，A处为筷子，ABP表示由筷子发出的穿过玻璃杯壁B射向观察者P处的一条光线．ON为过B点沿半径方向的直线，即在B处和空气的分界面的法线，上述光线则相当于在B处由水中射入空气中，图中的角i和角r分别为此光线的入射角和折射角，根据光的折射规律可知，应有r>i.所以观察者在P处看到的筷子A的像A′的位置不是在A的实际位置，而是由其实际位置偏离杯中心的方向向杯壁靠拢一些，据此可知．以筷子竖直插入玻璃杯中时，其侧视图应该是C图。
同时，玻璃杯此时相当于一个凸透镜，对筷子起到了放大的作用，因此，观察到的筷子比实际粗些。故ABD错误，C正确。
故选C。

11.【答案】A
【解析】
【分析】
本题主要考查学生对各种颜色的光的偏折程度的了解和掌握，是一道基础题。
根据不同单色光的折射角不同来判断折射光线射出的情况，偏折程度大的焦距小。
【解答】
由图(a)中光的色散现象可知，不同的单色光通过棱镜时的偏折程度不同;
图(b)中凸透镜可以看作是由两个三棱镜组成的，红光的偏折程度最小，紫色光偏折程度最大，蓝色光偏折程度介于两者之间;
因此，蓝色激光通过凸透镜后，焦点应位于F的左侧，故BCD错误，A正确。
故选A。
12.【答案】A
【解析】
【分析】
本题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，属于基础知识。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
【解答】
A.铅笔反射的光从水斜射入空气时，发生折射，折射光线偏离法线，向水面偏折，我们看水中的铅笔时，认为光是沿直线传播的，我们看到的水中的铅笔在折射光线的反向延长线上，比铅笔的实际位置偏高，所以斜插在水中的铅笔看上去向上弯折了，这是光的折射现象造成的，故A正确；
B.看到水中的太阳，属于平面镜成像，是由光的反射形成的，水中的太阳不是圆形，是因为不平的水面发生了反射，故B错误；
C.雨后的彩虹是光的色散现象，属于光的折射现象，故C错误；
D.由图可知，这是影子，不是倒影，是由光的直线传播形成的，故D错误。
故选A。
13.【答案】3×105；反射
【解析】
【分析】
本题考查了物体的颜色，知道黑色和白色的形成特点，熟知黑色可以吸收所有色光，白色可以反射所有色光是解答的关键。
①光在真空中的传播速度最大，为3×108m/s；
②黑色物体可以吸收所有色光，白色物体可以反射所有色光。
【解答】
光在真空中的传播速度为3×108m/s=3×105km/s；
当扫描黑白相间的条纹时，黑色部分吸收所有光线，故黑色部分不反射色光，而白色部分能够反射所有色光，以此达到识别的目的。
故答案为：3×105；反射。
14.【答案】EO；∠GOD=60°
【解析】解：由图可知，∠BOC的度数为90°−60°=30°，此时∠BOC与角FOC是相同的；CD为法线，此时∠GOD的大小为90°−30°=60°，该角为折射角，OG为折射光线，则EO为入射光线，OF为反射光线，入射角为30°；折射角要大于入射角。
故答案为：EO；∠GOD=60°。
在光的反射中，反射角和入射角分居在法线的两侧，反射角等于入射角；在光的折射中，折射光线和入射光线分居在法线的两侧；光从玻璃中斜射入空气中时，折射角大于入射角。
本题考查了光的反射和光的折射规律，属于基础知识。
15.【答案】4 不变
【解析】解：①由平面镜成像特点可知，物像到平面镜的距离相等．
当人以0.5m/s的速度向镜移动6s，人靠近平面镜运动了s=vt=0.5m/s×5s=3m，则此时人离平面镜为5m−3m=2m．
像到平面镜的距离也是2m，则人与镜中的像距离为2m+2m=4m．
②物体在平面镜中成像大小跟物体的大小有关，跟平面镜的大小和离平面镜的远近都没有关系，所以不管他是靠近平面镜还是远离平面镜，像的大小都不会改变．
故答案为：4；不变．
根据平面镜成像特点进行解答．
平面镜成像特点：物像大小相等，物像到平面镜的距离相等，物像连线与镜面垂直，平面镜中成的是虚像．
熟记平面镜成像特点，并联系生活实际，是解题的基本要求．本题易忽视之处：
(1)像与物的距离还是像与镜的距离；
(2)平行于镜子运动还是垂直于镜子运动．
16.【答案】130° 20°
【解析】解：入射光线与镜面的夹角为25°，所以入射角为90°−25°=65°；
根据光的反射定律，反射角等于入射角等于65°，所以反射光线与入射光线的夹角为65°×2=130°；
若入射光线方向保持不变，转动平面镜，反射光线跟入射光线恰好垂直，则入射角为45°，则平面镜转过的角度为65°−45°=20°。
故答案为：130°；20°。
掌握入射角、反射角的概念：入射光线与法线的夹角叫入射角；反射光线与法线的夹角叫反射角；掌握光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。
此题考查了对入射角、反射角及光的反射定律的掌握，光的反射定律是中考考查的重点内容，希望在今后的学习中要多观察，勤思考，灵活运用所学知识解决实际问题。
17.【答案】解：第一种作法：先将两条反射光线反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并联接S与两个反射点画出入射光线，如图所示：
第二种作法：分别过反射点垂直镜面作出法线，画出两条入射光线，两条入射光线的交点S即为发光点的位置，如图所示：

【解析】本题有两种作法：
第一种作法：根据反射光线反向延长过像点，作出反光点的像点S′，再根据平面镜成像的特点：像与物关于平面镜对称作出发光点S的位置，补出入射光线。
第二种作法：根据光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，作出两条反射光线的入射光线，交点即为发光点的位置。
本题用到了光的反射定律、反射光线反向延长过像点、像与物关于平面镜对称，提供了两种解题思路：先将反射光线反向延长作像点后由平面镜成像的对称性作发光点或先根据光的反射作出发光点，再根据平面镜成像的对称性作出像点。
18.【答案】如图：

【解析】
【分析】
由于光在水面上发生镜面反射，所以月亮和在水中形成的像关于水面轴对称．先确定像的位置，连接像与猴子的眼睛确定入射点，可得反射光线，进一步得出入射光线即可完成光路。
此题考查的是我们对生活中光的反射现象的应用，这是光现象中的重点，是中考时必考的一个知识点。
【解答】
先做出A关于水面的对称点A′，即像的位置，连接像A′与小猴子的眼睛与水面的交点O，即为入射点，连接OB为反射光线，再连接A和入射点O即为入射光线AO，如图所示：
。
故答案为：如图：。

19.【答案】(1)
(2)正比
(3)1.4×109
【解析】(1)分别作出A、B两点通过小孔射向屏的光AAˈ和BBˈ，则AˈBˈ即为AB在屏上所成的像，如图所示．
(2)由表中数据可知，在物体和小孔的位置固定后，像的高度h与像到小孔的距离s成正比．
(3)由小孔成像特点知，光斑直径(即为像高h=2.8cm=2.8×10−2m)与光斑到孔(即像到缝隙)的距离s=3.0m之比等于太阳直径R与太阳到地球的距离sˈ=1.5×1011m之比，即hs=Rs′，也就是2.8×10−2m3.0m=R1.5×1011m，所以R=1.4×109m.
20.【答案】较黑暗 蜡烛B 像和物的大小 不能 虚 不变
【解析】解：(1)实际操作可知，光线较暗时，实验现象会更加明显。
(2)透明的玻璃板能观察到蜡烛B能否与A的像完全重合，同时解决了位置和大小两个问题。
(3)因为光屏只能接收实像，不能接受虚像，所以移去蜡烛B，并在其位置上放一光屏，则光屏不能接收到蜡烛A的烛焰的像，所以说明平面镜成的像是虚像。
由于平面镜所成的像是与物体等大的虚像，所以小华将蜡烛逐渐远离玻璃板时，蜡烛所成像的大小将不变。
故答案为：较黑暗；蜡烛B；像和物的大小；不能；虚；不变。
(1)当实验环境光线较暗时，实验现象会更加明显。
(2)透明的玻璃板能在观察到A蜡烛像的同时、也能观察到蜡烛B能否与A的像完全重合，同时解决了位置和大小两个问题。
(3)平面镜所成的像是与物体等大的虚像，虚像不是实际光线的会聚点，所以不会出现在光屏上。
本题考查学生动手操作实验的能力并能得出正确结论，合理解决实验中出现的问题。尤其要注意等效替代法的应用。
21.【答案】解：因为声音传播需要时间，所以计时员听到枪声再计时，他所记录的时间已经晚了声音传播100m的时间；
由v=st，可得声音传播100m所需时间t声=sv=100m340m/s≈0.294s．
因为所测时间比实际时间短，所以运动员的成绩是好了；
答：运动员的成绩是好了，听到枪声才开始计时比看见白烟开始计时偏差了0.294s．
【解析】听到枪声才计时，声音传播的路程是100m，已知声速，由速度公式的变形公式t=sv可以求出声音传播的时间，即晚计时的时间差．
熟练应用速度公式的变形公式即可正确解题，本题难度不大，是一道基础题．
22.【答案】解：
(1)孙悟空翻跟头的速度为
v=st=5.4×104km1s=5.4×107m/s<3×108m/s
所以光更快。
(2)光跑一趟来回所用时间为
t光=2sv光=2×1.5×1011m3×108m/s=103s
答：(1)光跑的快；
(2)光跑一趟回来需103s。
【解析】此题是有关速度的基本题目，熟悉速度公式及其变形就能解决。
(1)孙悟空一秒翻一个跟头，可以得到其速度，将两个速度比较大小，就能得到答案；
(2)已知太阳到地球的距离和光速，可以得到太阳光到地球来回的时间。
23.【答案】光速比声速快
【解析】解：(1)光速要比声速快的多，所以站在远处的同学先看到枪口的火光后听到枪声；
(2)由v=st得，
击中靶声传回的时间为：t1=sv1=340m340m/s=1s，
子弹飞行时间为：t2=t−t1=1.5s−1.0s=0.5s，
子弹的速度为：v2=st2=340m0.5s=680m/s；
(3)人耳能分辨两次声音的时间间隔为0.1s，设人与靶的距离为s，
由v=st得：
击中靶声传回的时间为：t1=s340m/s，
子弹飞行时间为：t2=s 680m/s，
声音传播时间要比子弹传播时间最多快0.1s，人耳才会只听到一次声音，
即：t1+t2<0.1s，
s340m/s+s 680m/s<0.1s，
解得：s<22.67m。
答：(1)光速比声速快；
(2)子弹离开枪口的速度为680m/s；
(3)靶距该同学不大于22.67m时，他只能听到一次声音。
(1)光在空气的速度大约3×108m/s，而声音在空气的速度为340m/s；
(2)根据v=st求出声音传播的时间，子弹到靶心所用的时间与声音传播到人耳的时间和为1.5秒，根据题意求出子弹飞行的时间，根据v=st求出子弹飞行的速度；
(3)人耳区分两次的声音的最短时间为0.1s，据此可知，声音和子弹通过相同路程的时间关系，据速度公式列等式计算。
本题考查了速度公式的计算，第三问中弄清题中人耳区分两次声音的间隔时间0.1s，要大于子弹飞行的时间与声音传播的时间之和是解答本题的关键，是易错点。
24.【答案】解：(1)激光是一种特殊的光，它不但有自己的特性，也具有普通光的一般性质，激光准直应用了光在同种均匀介质中沿直线传播。
(2)S=Vt=3×108m/s×2.56s=7.68×108m，7.68×108m÷2=3.84×108m。
答：月球与地球之间相距3.84×108m。
【解析】(1)光在同种均匀介质中沿直线传播，应用激光准直、射击瞄准三点一线等等。
(2)光速是3×108m/s，t=2.56s，根据路程的计算公式S=Vt，计算出的路程是来回的距离，求月球与地球之间得距离应再除以2。
主要考查了光的直线传播的应用，及利用速度公式计算路程，知道计算的路程是月球与地球之间距离的二倍。
像到小孔的距离s/cm
2.0
4.0
6.0
8.0
10.0
像的高度h/cm
1.0
2.0
3.0
4.0
5.0
